Многощипцовая крыша стропильная система: основные принципы монтажа многощипцовой стропильной системы, схемы

Плюсы и минусы многощипцовых крыш

Многоскатная крыша имеет следующие преимущества:

• внешний вид;
• возможность использования в сложных проектах;
• длительность эксплуатационного периода;
• можно применять в домах из любых материалов;
• не накапливается снег;
• пространство под крышей можно рационально использовать;
• разнообразие архитектурных решений;
• эффективный водоотвод.

Многоскатная крыша имеет следующие недостатки:

• водосточная система должна быть разветвленной;
• высокая материалоемкость;
• высокая стоимость из-за необходимости использования доборных элементов в большом количестве;
• можно использовать лишь некоторые из кровельных покрытий;
• необходим грамотный подход к проектированию и монтажу.

Листы ОSB, монтируемые на разреженную обрешетку, становятся сплошной обрешеткой для последующей укладки мягкой полимер-битумной кровли.

Толщина фанеры может варьироваться от 9 до 20 мм и более миллиметров – все зависит от шага между направляющими разреженной обрешетки. Необходимо понимать, что при выборе более толстого материала, тем самым значительно увеличивается вес крыши в целом.

Фанерные листы настилаются со смещением, «вперевязку», то есть их стыковочные швы на разных линиях не должны совпадать. При монтаже листов необходимо создавать между ними температурный зазор в 3 мм, иначе, при изменениях температур и расширении фанера способна деформироваться, и ее края могут приподняться, а вместе с ними – и кровельный материал.

Типы крыш, возводимых над каркасными домами

Стропильная система каркасного дома может быть следующих видов:

• Плоская с уклоном 2-3 градуса.
• Скатная, имеющая один, два и более скатов.
• Двухскатная или четырехскатная крыша мансардного типа.
• Щипцовая, многощипцовая или коническая.

Тип крыши определяется предполагаемым внешним видом строения с учетом функциональных возможностей конструкции, а также всех ее положительных и отрицательных сторон.

Крыша плоского типа

Частные застройщики очень редко используют плоскую крышу. Несмотря на простоту монтажа, такая конструкция имеет один весомый недостаток: ей требуется постоянный уход. Незначительный уклон приводит к застаиванию воды на поверхности, а в зимний период снег вообще не скатывается с нее. Поэтому необходимо постоянно очищать поверхность крыши, чтобы предотвратить проникновение влаги внутрь помещения. Кроме того плоская крыша не позволяет обустроить жилое помещение на чердаке.

Плоская кровля каркасного дома отлично подходит для тех, кто имеет ограниченный бюджет строительства, так как в этом случае есть возможность сэкономить на строительных материалах.

Крыша с одним или несколькими скатами

Такие конструкции имеют уклон скатов более 10 градусов, при этом количество скатов может быть от 1 до 4.

Скатные крыши каркасного дома являются наиболее популярным вариантом, благодаря большому количеству преимуществ:

• Наличие пространства для обустройства дополнительной жилой площади.
• Беспрепятственное стекание талой и дождевой воды.
• Отсутствие скоплений воды и снега позволяет снизить нагрузку на кровлю и предотвращает образование протечек.

Крыша мансардного типа

Такие крыши могут быть полувальмовыми и вальмовыми. В первом случае каркас крыши дома имеет два основных ската и два маленьких, заменяющих фронтоны. Второй вариант подразумевает возведение четырех скатов.

Такие крыши обладают набором следующих положительных качеств:

• Образование дополнительного места под крышей.
•  Возможная установка окошек.
• Своеобразный внешний вид всего строения.
• Снижение снеговой нагрузки на несущие стены дома.

Как недостаток, можно выделить следующий момент:

• Мансардная крыша требует больших материальных затрат и дополнительного отопления.
• Недостаточная циркуляция воздуха приводит к преждевременному разрушению стропильной системы.
• Зимой на оконных конструкциях может отмечаться большое скопление снега.

Многощипцовые крыши

Такую конструкцию также можно назвать популярной. В отличие от других типов она имеет много скатов и ендов, что позволяет выдерживать значительные нагрузки. В большинстве случаев используется над строениями сложной планировки.

Из преимуществ многощипцовой крыши можно назвать уникальность внешнего вида и возможное обустройство жилого помещения в чердачном пространстве.

В качестве недостатков отмечается сложный монтаж, большие финансовые вложения и повышенный расход материалов.

Коническая форма крыши

Крыша в виде конуса возводится над строением круглой формы, поэтому в российских регионах такие конструкции встречаются очень редко.

Преимуществом такой крыши является своеобразный внешний вид и простой уход. Недостатком конструкции является сложный монтаж и более точные расчеты.

Для тех, кто желает сэкономить на возведении крыши, оптимальным вариантом может стать каркасный дом с двускатной крышей. А для ценителей красоты и тех, кто не привык экономить, доступен вариант любой сложности и формы.

Оптимальный уклон скатов

Устройство кровли в каркасном доме должно начинаться с определения угла наклона скатов. Безопасной и долговечной считается крыша, скаты которой имеют уклон 30-45 градусов. При этом значении ветер и снег не оказывают сильной нагрузки на кровлю, а внешний вид крыши от этого только выигрывает.

Стадии строительного процесса

Перейдем к рассмотрению раздела: стадии строительного процесса.

Для устройства многощипцовой крыши своими силами требуется план выполнения работ, отступать от которого категорически не предлагается лучше. Теперь перейдем непосредственно к этапам строительства:

• Теперь можно переходить к укладке мауэрлата, который фиксируется на армированном поясе, и установке стропильных ног. В случае если запланирован монтаж полувальмовой либо вальмовой крыши, нужно установить усиленные нарожниками диагональные стропила.

• В качестве крепежей для установки стропильных ног на мауэрлат используют металлические скобы, пластины либо уголки. Также можно проводить фиксацию данных элементов посредством технологических запилов.

  Для монтажа стропил используются металлические скобы, пластины, уголки

• В случае если дом имеет большую площадь, вероятнее всего, требуется монтаж потолочных балок (продольных либо поперечных), выполняющих функцию затяжек.
• Для начала нужно снять размеры дома.

• После этого помещается пароизоляционный материал, обрешетка и контробрешетка (вентсистема), верхняя часть стропил крепится на коньке.

  Перед монтажом кровли монтируется вентиляционная система

• Далее определяется сечение стропил и разрабатывается схема (проект) установки всех элементов кровли.

  Чертеж стропильной системы многощипцовой крыши

• Заключительный этап работ – установка кровельного материала (металлическая, битумная, керамическая черепица и др.).

_

Строительство – вид производственной деятельности, результатом которой являются строительная продукция или строительные материалы и изделия. (СНиП 12-03-2001)

Устройство – совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Кровля – верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков. (СНиП II-26-76); – верхний элемент покрытия, защищающий здание от атмосферных осадков. (ВСН 35-77)

Проект – проектно-сметная документация, разработанная для конкретного объекта в соответствии с требованиями Строительные нормы и правила на пор. разработки, согласования и утверждения проектно-сметной документации. (СНиП 3.01.01-85)

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. (ГОСТ 2.305-68)

Установка – энерг. условное наименование объекта в энергетических сооружениях, на который выпускается схема, например, главные цепи. (ГОСТ 2.701-84)

Материал –  любые ингредиенты, сырье, составные элементы, части и т. п., используемые для изготовления продукта.

Материалы –  собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

Технология устройства стропильной системы

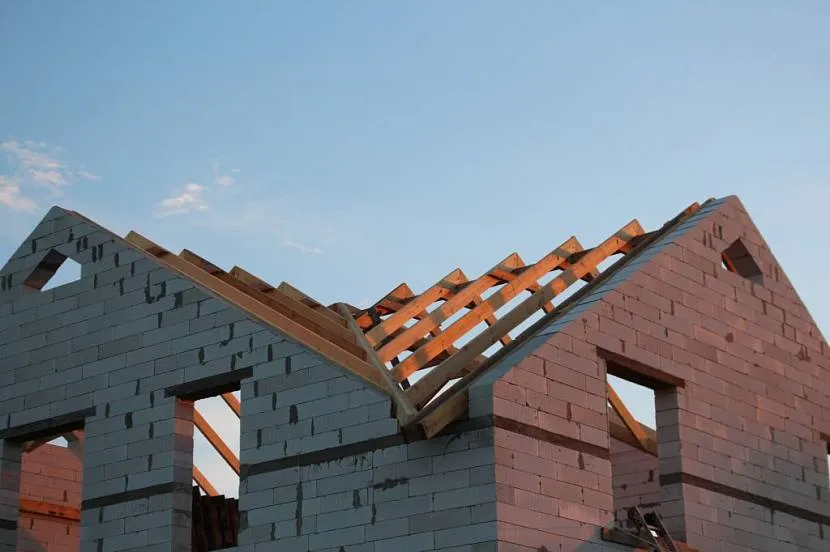

Пример стропильной системы многощипцовой крыши

В частных домах варианты крыш домов могут содержать целый комплекс отличающихся по типу крыш, которые объединены под одной кровельной конструкцией. Естественно, что все, кто не является профессионалом в устройстве кровель, может стоять перед вопросом — как и с чего начать  возведение этой сложной конструкции.

По своему назначению крыши отличаются друг от друга. Они могут иметь разный вид и включать мансардные окна, для устройства которых потребуются не только дополнительные скаты, но также ендовы и стропила, ребра и обрешетка, выполненные в минимальных размерах.

Устройство многощипцовой крыши над квадратным домом начинают с укладки мауэрлата, который является базовым элементом всей стропильной системы. Причем, это не зависит от ее сложности и от того, какие варианты кровли, крыши вы используете для своего дома. Ведь передача  усилий от стропил на несущие стены дома производится исключительно через такой элемент, как мауэрлат.

Чтобы не переживать за то, что стены из-за этих усилий могут со временем раздвинуться, мауэрлат прочно и очень надежно скрепляют с армированным поясом, который возводят во время кладки несущих стен. Только после этого производят установку стропильных ног.

Когда дом имеет большие размеры, то можно произвести установку потолочных балок, которые могут быть продольными или поперечными. Он часто берут на себя функцию затяжек.

Стропильные ноги , как правило, имеют обычный вид. В случае, когда крыша имеет вальмовый или полувальмовый тип, то стропильные ноги могут делать диагональными  (накосными).

При таком положении необходимо усилить накосные или диагональные стропила,  установив нарожники. Проект кровли допускает, что стропила в этом случае могут быть сдвоенного или спаренного вида.

Стропила крепятся к мауэрлату таким образом, что делаются специальные  запиливания, а также применяются металлические скобы, пластины и уголки. Крепление выбирают в зависимости  от того, какой тип стропил будет выбран в том или ином случае.

Соединение стропил производится в верхней точке крыши в районе конька, который делается из бруса или образовывается при помощи двух верхних досок обрешетки.

По стропилам производят устройство пароизоляции, обрешетки и контробрешетки. Какого вида будет обрешетка, и с каким шагом она будет монтироваться, зависит от материала финишного покрытия.

При мягких покрытиях нужно делать сплошной настил. При покрытии из профилированного металла обрешетку необходимо делать разреженной.

Материалом для стропильной системы служит дерево хвойных пород (ель, сосна). Древесина на момент начала работ по устройству крыши может быть влажной в пределах 18-20 %.

Для мансардных помещений необходимы дополнительные скаты, те же ендовы и ребра, а также стропила и обрешетки

Многощипцовые крыши по своему конструктивному устройству часто содержат мансардное помещение, расположенное в чердачном пространстве. По это причине кровля нуждается в хорошем утеплении, а также усиленной защите от проникновения в нее внешней влаги.

В качестве утеплителя можно использовать материал, произведенный на основе минеральных волокон (стекло или базальт). Они имеют мягкую структуру, которая позволяет проникнуть в самые труднодоступные и сложные места кровельной конструкции. План кровли помогает предусмотреть, где  могут возникнуть мостики холода. Они, в свою очередь, неизбежно приводят к образованию нежелательного сильного конденсата. Скапливающаяся в подкровельном пространстве влага влияет на  качество устроенной теплоизоляции. Одновременно  начинаются процессы, приводящие к гниению элементов кровли, сделанных из дерева.

После устройства стропильной системы укладывается гидроизоляционная пленка. Делается это в и виде полос, которые располагаются в направлении, перпендикулярном скату и имеют напуск не меньше 15 сантиметров. Стыки в обязательном порядке проклеиваются при помощи соединительных лент.

Варианты крыш домов с многощипцовыми крышами отличаются своим  многообразием  и сложностью конструкции. Тем, кто не знаком с чертежами и не имеет специальных знаний, может быть трудно справиться с таким непростым и ответственным делом. Поэтому было бы мудро доверить свой архитектурный шедевр опытным специалистам.

Многощипцовые крыши: преимущества и недостатки

Итак, логично, что многощипцовая крыша зачастую венчает дома сложной конфигурации. Она придает особую выразительность внешнему виду дома и в классическом варианте выглядит так:

Впечатляюще, не правда ли? Но архитекторы неспроста неспроста называют крышу пятым фасадом

И в строительстве крайне важно выдержать баланс между функциональностью и эстетическими предпочтениями. Ведь дизайнерские решения бывают достаточно сложными, а в итоге стропильная система получает немало стыков и внутренних ендов

А это уже грозит целым рядом проблем при строительстве и эксплуатации.

Давайте остановимся на этом моменте подробнее

Это важно! Испокон веков домостроители знали, что чем проще крыша в архитектурном плане, тем она надежнее и долговечнее. Вот почему, по идее, правильно стремиться к тому, чтобы уменьшить количество ендов и перепадов коньков

С другой стороны, крестообразные, Г-образные и другие подобные виды крыши с несколькими щипцами не только красиво выглядят, но и позволяют построить такой дом, какой будет наиболее комфортным, светлым и функционально продуманным.

Второй момент – практичный. Дом в виде букв «Г», «П» или креста позволяет выгодно развернуться к соседям «спиной», а к солнцу и красивому участку – «лицом». Ведь, если хорошо продумать план постройки, можно максимально заманить солнечные лучи во все жилые комнаты, сделать удачную планировку внутри и, если нужно, отделить целое крыло для ворчливого родственника либо творческой натуры, которые так любят тишину. Да, в таком случае дом теряет компактность, зато становится более продуманным и уютным.

Также нередко к дому пристраивают еще одну комнату или веранду, и тогда дополнительную щипцовую крышу в прямом смысле встраивают в существующую. Ее стропильная система так же претерпевает изменения, но благодаря этому решается не менее важный жилищный вопрос.

Основные принципы конструкции

Многощипцовая крыша – это система стропил со скатами, которые связаны между собой. Применяется название шпиц или фронтон, но только если участок отделен от стены здания. Если стена имеет несколько щипцов или фронтонов, то она является многощипцовой.

Количество щипцов не ограничивается. Но чаще всего конструкции состоят из двух, трех или четырех систем. Предназначение щипцов различается.

Сам процесс монтажа сложен и затратен из-за особенностей конструкции, количества требуемых материалов.

Сложность конструкции также повлияет на количество оставляемых обрезков после проведенных работ Источник assz.ru

Многощипцовые крыши – это частый выбор тех владельцев домов, которые могут себе позволить соорудить здание, чем-то похожее на замок. Но со временем появилась возможность использовать более простые конструкции для сооружения щипцов и в бюджетных загородных домах.

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, исходя из этого его строительство лучше доверить опытным мастерам либо хотя бы изучить особенности конструкции по детальным видео-руководствам. Он складывается из отдельных сопряженных скатов, каковые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

1. Мауэрлат. Мауэрлатом именуется обычный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стенки, и равномерно распределяет их вес между опорами.
2. Стропильные ноги. Стропила либо стропильные ноги устанавливают попарно на протяжении конькового прогона. Они несут на себе тяжесть кровельного покрытия, и придают скатам уклон и форму.
3. Стойки. Вертикальные опоры, поддерживающие коньковый прогон либо стропила, именуют стойками. Их монтаж делают на лежень либо затяжку.
4. Подкосы. Элементы, каковые подпирают стропильные ноги, именуют подкосами. Они находятся под углом к стропилам, придавая каркасу жесткость.
5. Ендовы. Ендовами именуют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином именуют внутренний угол, организованный между ними.
6. Ребра. Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути кроме этого есть ребром стропильного каркаса.

Многощипцовая крыша и её особенности

Многощипцовая крыша — это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

Многощипцовые крыши представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.

Особенности конструкции

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов, устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

• фронтоны и фронтонные свесы;
• ендовы, образующиеся при сопряжении щипцов;
• конёк крыши.

Схема стропильной системы простой многощипцовой крыши:

Разновидности многощипцовых крыш

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

• оригинальные, неповторимые, изящные формы крыши;
• идеальное сочетание со строениями любых архитектурных форм;
• сбалансированная стропильная система;
• возможность обустройства просторной мансарды и значительного увеличения её полезной площади;
• отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;
• надёжность, прочность, долговечность конструкции;
• соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

При возведении крыши очень важно внимательно подойти к такому вопросу, как монтаж стропильной системы. Эта конструкция будет образовывать каркас всей кровли. При ее создании следует все внимательно рассчитать и провести все работы качественно

Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье

При ее создании следует все внимательно рассчитать и провести все работы качественно. Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье.

Установка обрешетки, гидро- и пароизоляции

Поэтапная установка всех элементов своими руками:

• Кровельный пирог должен быть изолирован от контактов с кровлей или деревянными деталями стропильной системы. Поэтому перед установкой элементов пирога монтируется контробрешетка, создающая вентиляционный зазор. Она делается из тонких (2-2,5 см) реек и крепится поперек несущей обрешетки стропил с шагом 30-40 см. Поверх нее устанавливается слой паро- гидрозащитной мембраны, которая дает возможность прохода пара в вентиляционный зазор, но препятствует попаданию влаги внутрь. Полосы мембраны устанавливаются горизонтально сверху вниз, внахлест около 15 см, стыки соединяются специальной лентой;
• После этого между стропилами прямо на слой мембраны устанавливается утеплитель;
• Затем монтируется слой парозащиты. Обычно это сплошная полиэтиленовая пленка, непроницаемая для пара, находящегося в воздухе дома. Установка парозащиты ведется аналогичным способом с гидрозащитой, но начинается снизу;
• Поверх парозащитного слоя устанавливается еще один слой контробрешетки. Размеры такие же, как и на наружной — планки толщиной 2-2,5 см, укрепляются на ребрах стропил при помощи гвоздей или саморезов;
• Завершает работы монтаж внутренней обшивки.

ВАЖНО!
Рассмотренный порядок действий предполагает установленную кровлю. Существует другой метод, когда паро-гидроизоляционная мембрана устанавливается на стропила до установки кровельного материала. Поверх мембраны ставится обрешетка, укладывается кровля

Такой способ несколько облегчает работу, но стропила оказываются в тесном контакте с утеплителем, в случае намокания которого они также пострадают

Поверх мембраны ставится обрешетка, укладывается кровля. Такой способ несколько облегчает работу, но стропила оказываются в тесном контакте с утеплителем, в случае намокания которого они также пострадают.

Монтаж обрешетки

Особенности

Схема стропильной системы

Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

Достоинства конструкции:

• благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
• кровля имеет оригинальный и привлекательный вид;
• конструкция отличается надежностью и долговечностью;
• появляется свободное пространство для дополнительной комнаты или чердака;
• на крутых скатах не задерживается снежный покров.

Недостатки:

• сложная конструкция, требующая грамотных расчетов и монтажа;
• большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
• высокая нагрузка на ендову, возникающая из-за снега;
• необходимость качественной гидроизоляции внутренних стыков.

Установка стропильного каркаса

Стропильная система крыши

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Статья по теме: Течет крыша в частном доме что делать

Монтаж ендовы

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Пристройка щипцовой крыши к основной

Рассмотрим первым делом такой случай. Нередко бывает, что изначально был составлен один проект дома, а в процессе работ решили применить другой вид крыши. Передумали, подсмотрели у соседей или просто пришли к тому, что так выгоднее. Чем это грозит? Подобные корректировки создают свои дополнительные нагрузки, которые заранее не были учтены. Поэтому, чтобы реализовать на существующих стенах незапланированную крышу с несколькими щипцами, придется провести целый ряд работ на усиление конструкции.

И первым делом укрепляют фундамент дома. По его периметру выкапывают каналы и делают подливку бетонного раствора с применением арматуры. Также усиливают несущие стены аналогичными материалами или специальными готовыми металлическими подпорками. Такие конструкции устанавливают сразу под внешние или внутренние углы строения. И тогда о надежности всего здания можно будет не беспокоиться. А сама стропильная система уже выглядит так:

Неплохой пример из жизни:

Устройство и монтаж стропильной системы

Создание стропильной системы многощипцовой крыши — самый важный этап строительства многощипцовой конструкции, успешность которого определяет результат всего строительства.

Сложность работ заключается в множественных пересечениях плоскостей, требующих правильного монтажа.

Порядок действий:

1. Сбор данных по климатическим условиям региона — снеговые и ветровые нагрузки, среднемесячная норма осадков, возможность шквальных порывов ветра и прочая информация, которая должна учитываться при расчетах;
2. Проектирование и расчет. Без тщательного предварительного расчета всех элементов конструкции начинать работы нельзя. Следует выяснить объемы необходимых материалов, определиться с типом кровельного покрытия, утеплителя и т.д. Кроме того, надо заранее запастись материалом для создания стропильной системы — деревянными обрезными досками. Они должны быть высушены и некоторое время выдержаны для набора нужной влажности, соответствующей условиям участка;
3. Укладка мауэрлата — основания стропильной системы по периметру здания. Используется сосновый брус (чаще всего, 150 на 150 мм). Одновременно устанавливается лежень (если предусматривается проектом), представляющий собой такой же брус, расположенный по центральной оси. Наличие лежня необязательно для всех участков, обычно он устанавливается по верхнему срезу центральной внутренней несущей стены;
4. Установка стоек (вертикальных опорных брусьев) и монтаж прогонов (горизонтальных балок, образующих конек);
5. Монтаж стропил. Для формирования переходов плоскостей предварительно устанавливаются накосные стропила, образующие линии расположения ендов. По линии накосного стропила до конька устанавливаются укороченные стропила — нарожники, длина которых уменьшается по мере приближения к точке примыкания конька к смежной плоскости или оси;
6. Все стропила или стойки усиливаются подкосами или подстропильными ногами, распределяющими нагрузку, не позволяющими прогибаться под давлением;
7. Элементы конструкции соединяются металлическими крепежными деталями — пластинами, соединения досок усиливаются деревянными бобышками — отрезками досок, устанавливаемыми на месте стыка. Для укрепления брусовых соединений используются скобы, резьбовые шпильки, анкеры;
8. Поверх установленных стропил укладываются горизонтальные планки обрешетки с определенной частотой. Чем мягче кровля, тем чаще расположены доски обрешетки.

ОСТОРОЖНО!
Все работы ведутся при постоянном контроле точности установки, для чего используется натянутый шнур, строительный уровень или отвес. Любое отклонение от правильного положения подлежит немедленному исправлению.. Фото схем и чертежей стропильной системы многощипцовой кровли частного дома:

Фото схем и чертежей стропильной системы многощипцовой кровли частного дома:

Схема стропильной системы

Чертеж стропил

Многощипцовая крыша

Многощипцовая крыша

Многощипцовая крыша также является двускатной, а отличается от щипцовой большим количеством скатов и наличием ендовых. Их устройство — довольно сложный и трудоёмкий процесс. Ендовые — это места стыка двух скатов, когда образуется внутренний угол. В таких местах образуются скопления снега и большая нагрузка может привезти к разрушению конструкции. При организации такой крыши обязательно нужно предусмотреть организацию схода воды и снега в виде водосточных жёлобов.

При устройстве ендовых обязательно использование гидроизоляционных материалов, чтобы избежать протечек и образование гниения на древесине. Обрешётка в месте таких внутренних углов делается сплошной, вне зависимости от того, какая она для выбранного кровельного покрытия. Все стыки стоит делать качественно, без возможного образования щелей, чтобы не было уязвимых мест.

Стропильная система многощипцовой крыши

Для монтажа такой кровли необходимо правильно рассчитать все размеры дома и вычертить небольшой план кровли, на котором указать, где будет располагаться коньки, а где –ендовы. Это поможет правильно рассчитать длину стропильных ног.

Устройство щипцовой крыши

При устройстве такой крыши используют два вида стропил — наслонные и висячие.

Наслонные представляют собой конструкцию, имеющую посередине опорную балку, которая передает нагрузку от конька на мауэрлат, уложенный на несущие стены. Эту балку монтируют посередине от наружных стен.

Висячие стропила используют в тех случаях, когда расстояние между стенами менее 10 метров или же отсутствует несущая стена посередине дома.

Виды стропильных систем щитовых крыш

Их опирают на боковые стены. Но при этом возникает распирающий эффект. Он даёт дополнительную нагрузку на стены. Чтобы этого избежать, конструкция висячих стропил предусматривает соединение стропил затяжками таким образом, что появляется треугольник. Для выполнения этой функции можно применять балки перекрытия.

Виды стропильных систем щитовых крыш

Основные принципы конструкции

Многощипцовая крыша – это система стропил со скатами, которые связаны между собой. Применяется название шпиц или фронтон, но только если участок отделен от стены здания. Если стена имеет несколько щипцов или фронтонов, то она является многощипцовой.

Количество щипцов не ограничивается. Но чаще всего конструкции состоят из двух, трех или четырех систем. Предназначение щипцов различается.

Сам процесс монтажа сложен и затратен из-за особенностей конструкции, количества требуемых материалов.

Сложность конструкции также повлияет на количество оставляемых обрезков после проведенных работ Источник assz.ru

Многощипцовые крыши – это частый выбор тех владельцев домов, которые могут себе позволить соорудить здание, чем-то похожее на замок. Но со временем появилась возможность использовать более простые конструкции для сооружения щипцов и в бюджетных загородных домах.
