Монолитный ленточный фундамент: что это такое, плюсы и минусы, устройство, план, чертеж, расчеты, технология строительства для дома

Правила выполнения расчётов

Чтобы понять, как правильно копать фундамент, необходимо разобраться с некоторыми выходными параметрами

Важно определить характеристики почвы – способность выдерживать нагрузку, глубину промерзания, наличие грунтовых вод. Также на выбор типа фундамента влияет конфигурация и назначение здания (жилое, общественное, хозяйственное, временное)

Обязательно учитывают предполагаемую нагрузку от его несущих элементов.

Самым простым способом устройства фундамента под дома называют установку ленточной конструкции. В данном случае её основание должно находиться ниже глубины промерзания грунта, что определяется климатическими условиями в конкретном регионе.

Выбор глубины фундаментной ленты с учётом уровня промерзания грунта Источник ytimg.com

При выборе глубины заложения ленточного фундамента также учитывают наличие в здании подвального или цокольного этажа. В данном случае отметка его подошвы должна быть на 30-50 см ниже поверхности пола. Также фундамент заглубляется таким образом, чтобы до грунтовых вод оставалось не меньше 50 см.

Не менее популярна плитная конструкция основания под дом. Она используется для зданий со сложной конфигурацией и со значительной нагрузкой на грунт. Также плитный фундамент с дополнительным утеплением считается рациональным решением при значительной глубине промерзания почвы, когда устройство ленточного основания обойдётся слишком дорого.

Котлован под плитный фундамент Источник kakpostroit.su

Глубина и ширина фундамента – что важно знать и помнить

Что касается ширины ленточного ж/б основания, то тут все просто: к толщине будущих стен прибавьте 10 см – вот вам и ширина. Правда, существуют сложнейшие методики расчета ширины основания. Но обычно правило «плюс 10» нисколько не подводит застройщиков.

Понятно, что чем менее глубоким будет фундамент, тем больше сэкономите на его постройке. Но памятуя, что основание — главная несущая конструкция дома, не торопитесь «мутить» с расходами. Лучше возьмите, да просчитайте реальную глубину этой важнейшей конструкции.

А она зависит от трех факторов:

глубины горизонта грунтовых вод;
типа грунтов под домом;
глубины линии промерзания почвы.

Как рассчитать глубину фундамента до последней буквы и цифры выписано в СНиП 2.02.01-83. Например, расчетную глубину промерзания высчитывают по простой формуле:

D_{f =}к * D_fn;

Здесь: к – коэффициент режима отопления зданий (СНиП 2.02.01-83);

D_fn – нормативная глубина промерзания (ее значение знают местные геодезисты).

Тип грунта можно попробовать установить самостоятельно. Для этого смочите почву, взятую под «пятном» дома и попробуйте сделать из нее «бублик». В зависимости от того, что из этой затеи выйдет, определите, на каком грунте будет стоять ваш дом:

если на глинистой, тогда «бублик» будет идеальным – целым и аккуратным;
на суглинках – кольцо распадется на фрагменты;
на супеси – ваш «бублик» не слепить: кольцо все время будет рассыпаться.

Ну, и последнее. Для правильного устройства ленточного фундамента дома глубину залегания грунтовых вод нужно измерять именно под домом, в месте заложения будущего фундамента. Там бурят скважину глубиной до 3 м. В неё устанавливают металлическую или пластиковую трубу. И на протяжении года, в каждый из сезонов, измеряют глубину поднятия воды в трубе.

Имея все эти данные, и «вооружившись» СНиП 2.02.01-83 сможете легко и просто рассчитать глубину фундамента. Кстати, в этом же нормативе имеются поправки на материал дома – кирпич, дерево и т.д. Поэтому хорошенько разобравшись в сниповских премудростях, вы точно заложите фундамент идеальной глубины.

Особенности возведения ленточного фундамента с подошвой, основные этапы

Строительные компании приступают к работе после проведения геологических испытаний, определения уровня грунтовых вод, типа почвы. Имея на руках чертеж ленточного фундамента с размерами, рассчитывают, сколько потребуется бетона, песка, арматуры. Составляют план, в котором определяют виды работ, потребность в материалах, инструментах, количестве рабочих рук, спецтехники.

Разметка участка и рытье траншеи

Чтобы сделать разметку траншеи, берут колышки, бечевку, рулетку. Первый кол вбивают в вершину первого угла (90°). Продляют одну сторону, она должна идти параллельно красной линии участка. Второй кол вбивают на месте второго угла, между колышками натягивают шнур.

Действия повторяют, при точной разметке 2 и 4 шнуры идут перпендикулярно, а третий параллельно первой стороне. Прежде чем рыть траншею, измеряют диагонали. Допустимая погрешность – 2 см.

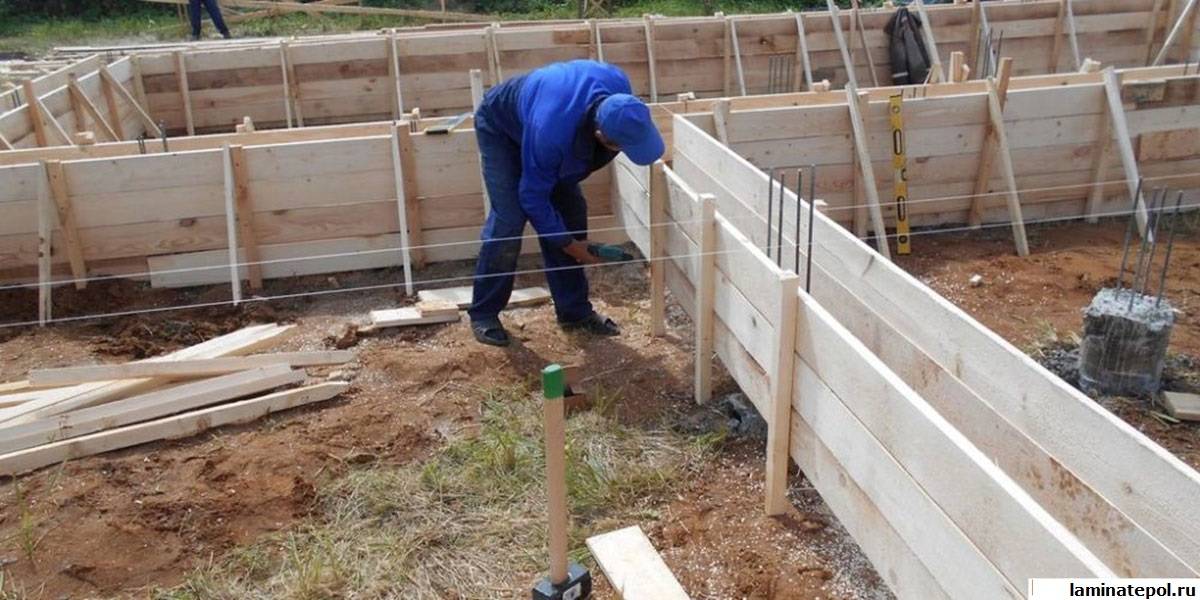

Монтаж опалубки

В вырытую траншею насыпают слоями песок и мелкий щебень, рекомендуемая толщина подушки 30-50 см. Каждые 15 см засыпки утрамбовывают вручную или вибротрамбовкой и проливают водой. Чем толще подушка, тем надежнее дом защищен от промерзания, деформаций из-за вспучивания грунта.

Следующий этап − устройство фундаментной опалубки. Перед установкой дно траншеи застилают рубероидом. Для сколачивания щитов используют разные материалы:

доски (20-25 мм);
листы ДСП;
фанеру;
листы из железа (несъемная опалубка) 0,5-2 мм.

Щиты прочно скрепляют между собой. Чтобы стенки не расперло бетоном, устанавливают распорки.

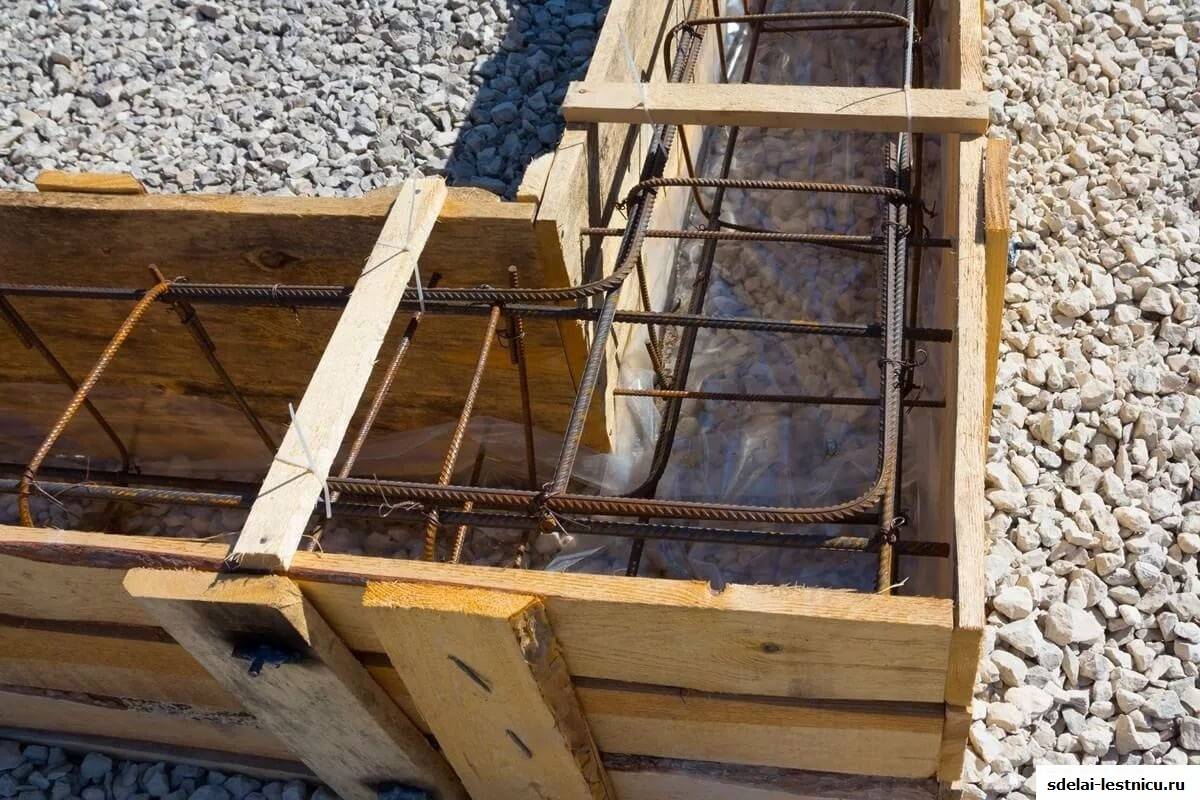

Создание и монтаж армирующего каркаса

Для армирования ленточного фундамента четырьмя или шестью стержнями требуется арматура разного диаметра:

для продольной укладки − 12-18 мм;
для поперечной и вертикальной обвязки – 6-10 мм.

Для повышения прочности, защиты от сколов поверхности монолитного фундамента вдоль стен ленты устанавливают армирующую сетку. Каркас из арматуры пистолетом, вручную скрепляют вязальной проволокой (0,6-1 мм), шаг армирования (поперечный) – 20-60 см.

Виды угловых соединений	Описание
внахлест	концы арматуры сгибают (угол 90 °), соединяют, обвязывают
Г-образные хомуты	для соединения внутренних и внешних стержней
П-образные хомуты	для соединения горизонтальных и вертикальных стержней каркаса

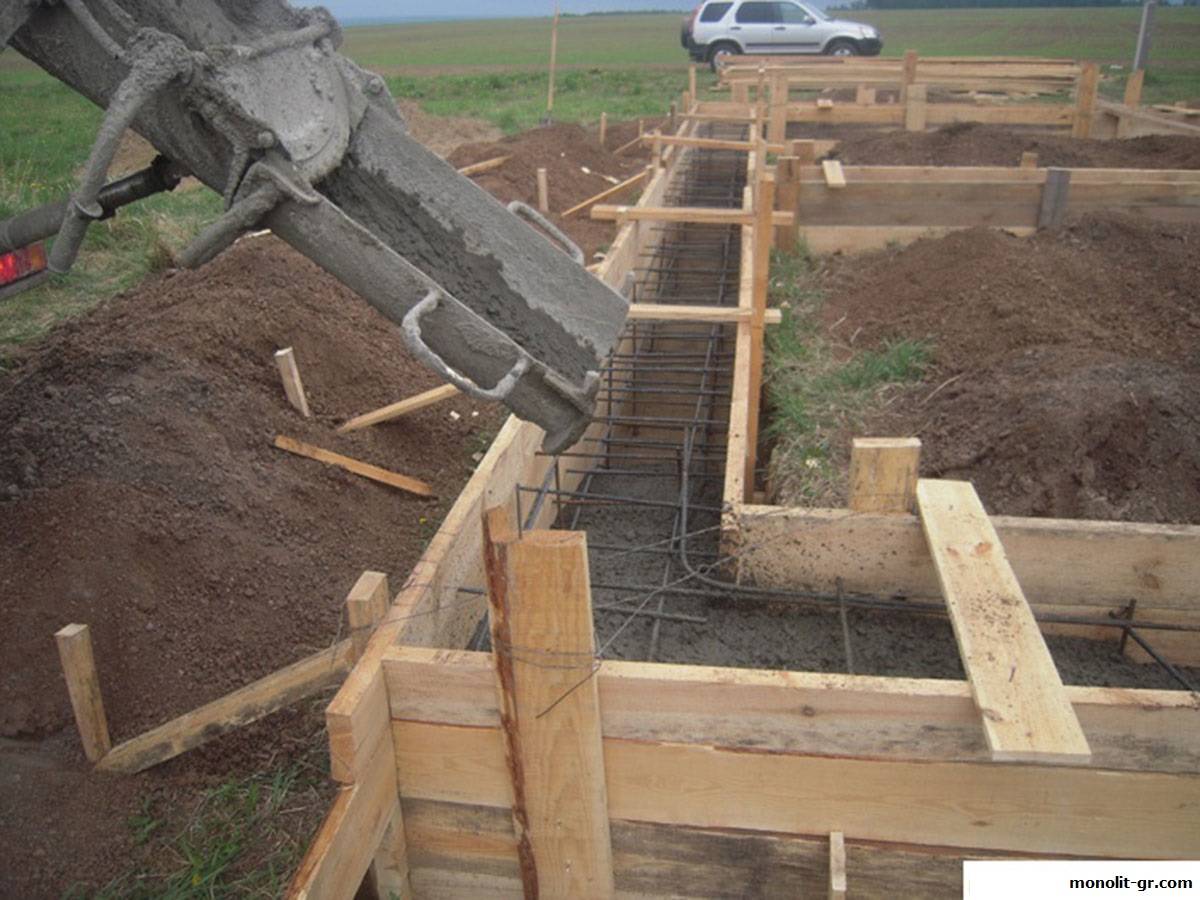

Заливка ленты фундамента

Бетон рекомендуемой марки замешивают, заказывают готовый. Внутрь траншеи укладывают гидроизоляционный материал. Для экономии используют полиэтиленовую пленку. Она герметизирует щели, не дает раствору вытекать.

Залитую в опалубку бетонную смесь уплотняют ручным инструментом или аппаратно. Ее подают последовательно на каждый отрезок ленты. При вынужденных перерывах в работе фундамент накрывают пленкой, если он длился больше суток, заливку продолжают после полного затвердевания бетона.

Выбор времени года для рытья котлована или траншеи

Специалисты рекомендуют планировать разработку грунта под фундамент проводить летом или осенью. В это время почва максимально мягкая и поддаётся копанию.

Зимой устройство фундамента невозможно из-за замёрзшего грунта. Если запланировать работы на данный период, их стоимость увеличивается в несколько раз. Также устройство траншеи или котлована зимой утрудняется из-за необходимости в кратчайшие сроки завершить кладку фундаментных блоков или заливку монолитной конструкции. Они не должны промёрзнуть, что негативно скажется на их несущей возможности

Также зимой важно сразу предусмотреть процесс вывоза лишнего грунта. В противном случае он замёрзнет и убрать его будет очень сложно

Отличия СЛФ от других оснований

Основное отличие СЛФ от других видов свайных оснований состоит в том, что фундамент такого типа представляет собой единую монолитную конструкцию, объединяющую одновременно в себе сваи и ростверк.

Большой плюс этого основания заключается в том, что заливка жидким бетоном производится за один раз, и не приходится заниматься разными работами по устройству монолитных стоек и монтажу опорного периметра из разных материалов.

Единый монолит СЛФ работает, как одна система, в отличие от других видов оснований, где железобетонные сваи реагируют на нагрузки иначе, чем ростверк из металлопроката или деревянного бруса.

Это качество конструкции обеспечивает фундаменту большую несущую способность и высокую надёжность. Единый армокаркас в монолитном бетоне равномерно распределяет нагрузку по всему объёму фундамента.

данный вид фундамента предназначен для строительства домов на слабых неплотных грунтах

Если косогор с большим уклоном, то за счёт разной высоты свай здание на ростверке, как бы повисает в воздухе, «игнорируя» сложный рельеф местности.

Вентиляция фундамента

Вы, верно видели круглые или квадратные отверстия в основании дома? Это продухи, или по-другому, проушины. Они служат для нормальной вентиляции подпола. Без этого пол первого этажа непременно станет сыреть, а на стенах дома появится омерзительная плесень и грибок.

Поэтому примерно в 10 см от верха фундамента, через каждые 2-3 метра стены необходимо проложить вентиляционные отверстия. Между прочим, того требует СНиП. Причем в этом «талмуде строителя» написано, что общая площадь всех продухов должна быть равной 1/400 от площади пола первого этажа. Поэтому, когда говорят, что проушин нужно ставить 2, 3 или … много, вспомните о дроби 1:400 и точно определите, сколько нужно сделать отверстий.

Площадь каждого продуха должна быть около 100 см2. Это значит, что при устройстве ленточного монолитного фундамента нужно оставить квадратные проемы со стороной 9-10 см или установить металлопластиковые, или металлические круглые трубы диаметром 10-11 см.

Заботящийся о доме хозяин во время снежных заносов обязательно отбрасывает снег от фундамента. Делается это не только для того, чтобы он не сырел, но, и чтобы продухи «работали».

Если устройство ленточного монолитного фундамента выполните с соблюдением всех этих рекомендаций, стоять вашему дому, не перестоять. Правильно построенное основание не потребует ремонта в ближайшие лет 50. А там уж пусть наследники заботятся о вашем родовом гнезде – вы свое дело сделаете честно.

Читайте далее: Какая марка бетона нужна для фундамента частного дома?

Проектирование: план и чертеж

Для расчета фундамента нужно учитывать:

характеристики грунта на участке,
уровень залегания грунтовых вод,
глубину промерзания почвы,
общий вес будущей постройки.

Выяснить показатели грунта можно при помощи геологических исследований. Можно применить результаты исследования, проведенного ранее для строительства другого объекта.

Для небольшого дачного дома или хозпостройки можно просчитать и запроектировать фундамент самостоятельно. Но большие коттеджи следует строить только на основании проекта, составленного архитектором.

В этом проекте будет учтено множество нюансов, таких как долговечность сопутствующих материалов, прокладка коммуникаций, запас прочности, сопротивление вибрациям и многое другое.

Все это не окажет сильного влияния на фундамент одноэтажного домика или, например, бани. Но в процессе эксплуатации большого кирпичного или блочного здания в комплексе будет влиять на поведение материалов. Результатом проектирования является пакет проектных документов, включающих чертежи и сопроводительные записки.

Чертеж фундамента указывает на его:

Расположение.
Размеры.
Форму.
Ширину.
Глубину.
Высоту над уровнем грунта.

Расчеты (с примерами)

Глубина фундамента рассчитывается по глубине промерзания почвы. Возводя легкие дома на плотных грунтах можно использовать мелкозаглубленные фундаменты. Этот вариант подойдет и для участков с высоким залеганием грунтовых вод.

Если почва характеризуется высокой концентрацией влаги, она будет оказывать серьезное влияние на здание в период пучинистости. В таких случаях основу желательно опустить на 50-60 см ниже уровня промерзания.

На участках с достаточно сухой почвой можно делать фундаменты с основанием вровень глубины промерзания:

Город	Промерзание почвы, м
Москва	1,4
Санкт-Петербург	1,4
Ростов-на-Дону	1,0
Волгоград	1,2
Архангельск	1,8
Нижний Новгород	1,6
Уфа	1,8
Екатеринбург	1,9
Челябинск	2,0
Омск	2,2
Новосибирск,	2,2
Воркута	2,9
Иркутск	2,3
Владивосток	1,6

Ширина должна быть не менее 40 см. Если стены здания будут намного шире, допускается нависание стен над лентой фундамента, не превышающая 1/3 ширины ленты. Но такой вариант требует максимально точного выполнения фундамента, с идеальной геометрией прокладки ленты. Для верности лучше делать ленту одной ширины со стенами, или немного шире.

В местностях, где выпадает большой слой снега, высота должна быть выше среднего уровня снежного покрова.

Ленточный фундамент опирается на подушку из песка и щебня. Ширина основания может соответствовать всей ширине ленты. Но в определенных случаях требуется делать опору шире самой ленты. Расширенное основание называется подошвой. Ширина основания рассчитывается по несущей способности грунта.

Каждый тип грунта имеет свою несущую способность:

Тип грунта	Несущая способность, кг/см2
Галечный с глиной	4,5
Гравий	4,0
Крупнозернистый песчаный	6,0
Среднезернистый песчаный	5,0
Мелкозернистый песчаный	4,0
Пылеватый песчаный	2,0
Супеси и суглинки	3,5
Глины	6,0
Просадочные грунты	1,5
Насыпной уплотненный	1,5
Насыпной неуплотненный	1,0

Ширина основания фундамента вычисляется по формуле В = Р/L*R, где:

В – это ширина подошвы;
Р – суммарная масса дома с учетом коэффициента запаса;
L – общая длина ленты;
R – несущая способность грунта.

Для примера рассчитаем фундамент под двухэтажный дом из газобетона. Допустим, качество грунта позволяет строить на мелкозаглубленном фундаменте, и это обусловлено высоким залеганием подземных течений.

Будем заглублять на 60 см. Результаты геологических исследований показывают, что на этой глубине находятся суглинки.

По результатам подсчетов всех элементов здания и всего, что в нем будет находиться, получили цифру 80 000 кг общего веса. Длина ленты 3 000 см. Рассчитываем по формуле и получаем ответ – 9,3 см.

Минимальное значение получено за счет высокой несущей способности грунта и малого веса здания. Но ширина ленты, как мы уже знаем, не может быть меньше 40 см (в крайних случаях 30). Значит берем минимальную допустимую ширину.

Если бы в ответе получилась цифра в пределах 40-50 см, можно было бы немного увеличить ширину ленты. При еще большем значении имеет смысл делать ленту стандартной ширины, но ставить ее на подошву шириной, полученной по расчетам.

Строительство опалубки под заливку

Следующий этап самостоятельных работ заключается в монтаже опалубки для ленточного фундамента своими руками. Деревянный каркас, ограничивающий контуры траншеи, позволяет существенно снизить потери цементного раствора. По этой причине, следует собирать опалубку из ровных деревянных досок, стараясь не оставлять щелей и дыр в корпусе.

Высота боковых пластин опалубки должна превышать глубину котлована на 5-10 см, чтобы рабочий состав не выливался на поверхность прилежащего участка почвы. Обязательно монтируют горизонтальные перекладины, которые придают дополнительную прочность конструкции.

Как не допустить ошибок

Сложное устройство плиты не придает популярности фундаменту. Частные застройщики больше предпочитают ленточное основание. Однако здесь нужно не допустить ошибок в выборе типа фундамента.

Предпочтение плите стоит отдать при следующих условиях:

при строительстве на заболоченной местности или поблизости к водоему;
при большой массе здания, которое не устоит на неустойчивых породах;
при сложной геометрии надземной части с отдельными крыльями пристроек, где невозможно добиться равномерного распределения нагрузок.

Во всех остальных случаях допускается рассматривать другие, наиболее подходящие варианты.

Больше информации о плитном фундаменте предоставлено на видео:

Составляем план правильно.

Создавая опоры для ленточного фундамента чертеж должен отвечать следующим требованиям.

При определении наиболее подходящего масштаба настоятельно рекомендуется выбирать либо 1 к 100, либо 1 к 400.
До начала строительных работ следует провести разметку участка.
Если вы планируете создавать дом или общественное сооружение с колоннами, обязательно следует указать данное обозначение и разрез на чертеже.
Все линии на бумаге должны быть четкими и точными, толщина каждой из них – 0.5-0.8 миллиметров.

В общей схеме непременно должно быть обозначение подошвы, а также места, в которых будут находиться различные выпуклости или же углубления

Это важно для того, чтобы рассчитать расположение коммуникаций от центральных магистралей

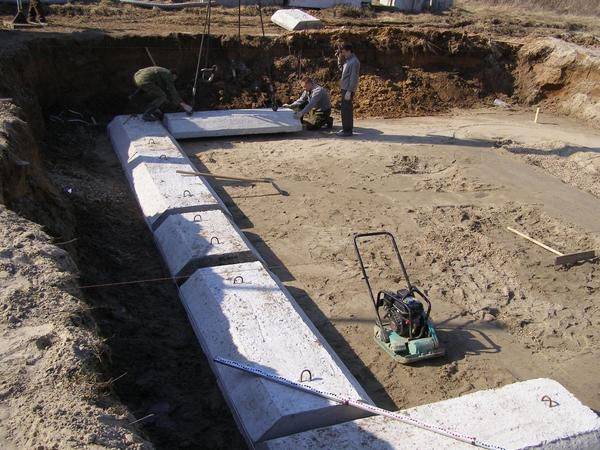

План ленточного фундамента из блоков ФБС чертеж.

Такие отверстия и выступы обязательно должны быть отображены на схеме контурно и прерывистыми линиями. Если это будет необходимо, можно сделать пояснительные заметки и сноски.

Положительные стороны

Свою популярность сборный ленточный фундамент получил благодаря своим технико-экономическим показателям:

Быстрота и скорость проведения строительных работ по возведению конструкции. После укладки сборных элементов фактически на следующий день можно начинать возведение наружных и внутренних стен здания.
Гарантированное качество большинства применяемого материала, который изготавливают в заводских условиях и имеют сертификат качества готовой продукции.
Доступность технологии возведения по аналогии с кирпичной кладкой, главное правило которой – соблюдение правильности перевязки кладочных рядов.

Разновидности

Монолитные ленточные конструкции делятся на несколько типов, в зависимости от того, на какую глубину относительно нулевого уровня они помещаются. Учитывая этот параметр, есть:

Заглубленный – этот ленточный фундамент погружается на 50–70% по отношению к общей высоте основы, обычно на 1–3 метра ниже точки промерзания. Он будет самым прочным, поэтому применяется в основном для тех построек, которые будут создаваться из тяжелых материалов. Более того, такая основа позволяет построить еще и подвал или цокольный этаж

Здесь важно учитывать, что постройка заглубленного монолитного ленточного фундамента предполагает большие затраты на бетонирование и обширные земляные работы.
Мелкозаглубленный – такой тип монолитной ленточной жб основы применяется чаще всего. Здесь лента будет погружаться на треть собственной высоты, этого вполне хватит, чтобы сделать надежный фундамент с наименьшими тратами на строительные материалы

Такая конструкция позволяет сделать постройку из кирпича, блоков, древесины и других материалов.
Незаглубленный – эта ленточная конструкция вообще не входит в землю, она строится прямо на ней. Такую сделать проще всего, но подойдет она только для простых и легких (с точки зрения веса) сооружений – бань, сараев, летних кухонь и т. д.

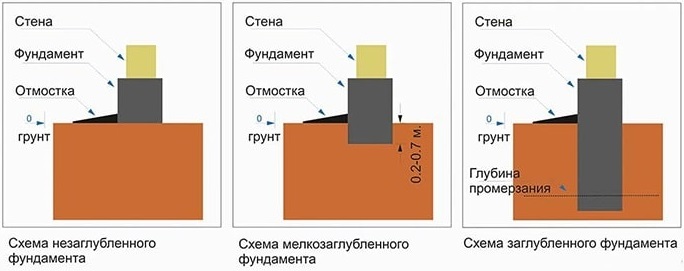

Виды ленточных фундаментов по заглублению

Монолитные ленточные основы подходят почти под любые почвы, но их состав все же стоит учитывать при определении необходимого типа фундамента

Также потребуется принять во внимание и другие параметры, о которых рассказывается далее

Как правильно рассчитать монолитный ленточный фундамент

При выборе арматуры, марки бетона и проектировании ленточного фундамента руководствуются нормативными документами:

ГОСТ 5781 82;
ГОСТ Р 52085-2003;
СНиП 2.02.01-83;
СНиП 23-01-99.

Глубина заложения, ширина и высота монолитной ленты

Проектируя частный дом, архитектор проводит расчет ленточного фундамента, учитывая параметры места застройки:

на какой глубине залегают грунтовые воды;
несущую способность грунта;
на какую глубину зимой промерзает почва;
вес здания.

Глубина промерзания почвы зависит от климата, в каждом регионе она своя. В Сибири − 2,2-2,9 метра. На Урале она 1,9-2 м, а в СПБ и Москве – 1,4 м. На территории Владивостока – 1,6 м. Минимальная ширина ленты – 40 см, высота – 20 см. Для домов из влагоемких материалов (дерево, пористые строительные блоки) фундамент делают выше – 30-40 см.

Формула расчет ширины основания (подошвы): MAX (40, P/L*R) + высота песчаной подушки, где:

40 – минимальная ширина (см);
R – несущая способность почвы (кг/см²);
L – длина ленточного фундамента (м);
P –масса дома (кг), рассчитанная с учетом коэффициента запаса.

Несущая способность почвы (кг/см²)	Тип почвы
1-1,5	насыпной (неуплотненный, уплотненный)
1,5	просадочная
6	глинистая
3,5	супесь, суглинок
2-6	песчаный
4	гравийный
4,5	глинистый с галькой

Области применения

Многочисленные отзывы застройщиков подтверждают, что фундамент в виде монолитной плиты отличается неплохой несущей способностью, поэтому сегодня он считается незаменимым вариантом для строительства 2-х этажного дома из камня, дерева или кирпича. Нагрузка, создаваемая зданием, легко перераспределяется на грунт.

Монолитная основа считается вечной и обладает продолжительным эксплуатационным периодом, долгое время сохраняя свои лучшие качества.

Фундамент универсальный, поэтому его широко применяют для строительства частного дома, здания промышленного предназначения, торгового либо спортивного объекта и т. п.

Расчет монолитного ленточного фундамента

Чтобы правильно произвести расчеты для формирования монолитной ленточной конструкции, нужно учитывать:

Тип грунта (несущая возможность).
Глубину промерзания.
Вес будущего сооружения, от которого зависит глубина закладки.

Чтобы проверить тип грунта, можно провести профессиональный анализ, но на самом деле сопротивление несущего грунта можно определить и самостоятельно. К примеру, суглинок, супесь и песок требуют установки монолитного ленточного фундамента выше точки промерзания грунта. А если у грунта высокая или хотя бы средняя степень пучения – уровень может оказаться ниже уровня замерзания на примерно 30 см.

Глубина промерзания – это та самая глубина, на которую грунт промерзнет, когда придут холода. От этого параметра будет зависеть тепло- и гидроизоляция, его можно определить по специальным картам.

Вес будущего дома определяется на основе его размеров и материалов, которые будут использоваться при строительстве. Этот параметр вместе с глубиной промерзания влияет на глубину закладки. К примеру, чаще всего глубина определяется как уровень земли до точки замерзания + 10 см. Подвальное помещение увеличит параметры. А вот мелкозаглубленная монолитная ленточная основа не нуждается в учете точки промерзания.

Расчеты производятся по формулам ГОСТ Р 52086-2003, СНиП 3.03.01–87. Здесь, например, высота основы не может оказаться больше, чем удвоенная ширина.

С подвалом или без?

Ленточный фундамент позволяет обустроить подвал. В то же время, если необходимости в нем нет, можно сократить объем земляных и прочих работ и отказаться от строительства подвального помещения.

Принципиальной разницы в сооружении фундамента нет, подвал не влияет на прочность или несущую способность основания. Если принимается решение о создании подвала, увеличивается объем земляных работ и повышаются требования к утеплению ленты.

При создании мелкозаглубленного варианта ленты выкапывается котлован под подвал, не заходя под ленту. Пол и стены заливаются бетоном с армированием, устанавливается гидроизоляция и утеплитель.

Преимущества и недостатки

Основное достоинство монолитной фундаментной основы заключается в показателе прочности и способности выдерживать существенные нагрузочные усилия. Такой фундамент выдерживает сезонные смещения почвы, воздействие осадков, температурные перепады.

Кроме того, к числу плюсов относятся:

быстрота выполнения работ и их эффективность. Как правило, строительство монолитного фундамента для небольшого дома не требует применения специальной строительной техники;
большой выбор схем монолитного фундамента. Как правило, за счет сплошной основы появляется возможность использовать каркасные конфигурации, полностью соответствующие проектным чертежам, вплоть до нестандартных форм;
герметичность. Если заливку монолитной плиты фундамента выполнять в соответствии с технологией, исключающей образование стыков, и добавлять в бетонную смесь гидрофобные добавки, можно создать основание, способное противостоять воздействию влаги.

К сожалению, монолитный фундамент – это не стопроцентная гарантия успеха, так как, и в нем имеются определенные недостатки. К их числу относятся:

значительный расход бетона;
довольно трудоемкие строительные работы;
необходимость проведения подготовительных мероприятий.

Если сравнивать плюсы и минусы фундамента из монолитной плиты, вы придете к выводу, что эффективный результат требует хорошей подготовки.

Начало работы

При укладке фундамента надо сделать всего три пункта:

изготовить опалубку;
приготовить арматурный каркас;
залить бетоном.

При создании каркаса выбирайте только ребристую арматуру. С ней произойдет лучше сцепление с бетоном. Но при поперечной перевязке можно брать и гладкую, так как нагрузка в этом случае маленькая

Изготавливая каркас, важно больше времени посвятить углам. Они зачастую быстро деформируются

По способу изготовления выделяют два самых распространенных вида фундамента:

который заливается в опалубку;
который заливается в траншею.

Если по планам в вашем доме будет цокольный этаж, то необходимо применить первый тип фундамента. При этом стены будут совершенно равными, но не стоит забывать, что это зависит и от опалубки.

При установке фундамента нужно придерживаться определенного плана:

провести работы с землей;
разметить;
залить плиты или траншеи;
сделать опалубку;
создать каркас;
залить фундамент;
укрепить фундамент.

При помощи особой техники для строительства производятся работы с землей. Можно это сделать вручную, но это очень трудная и долгая работа. Для начала размеряем площадь застройки, но нужно прибавить еще со всех сторон по метру. После этого начинаем снимать грунт. Первый слой земли может пригодиться для огорода, а слои поглубже пойдут на то, чтобы засыпать снаружи фундамент. Необходимо решить уровень пола в подвале, и после этого можно узнать, до какой глубины убирать грунт. Если вы планируете заливать бетоном пол, то нужно увеличить глубину. Монолитно-ленточный фундамент может быть с заливкой пола в подвале или без нее.

Достоинства и недостатки

К достоинствам монолитной ленты принято относить:

Универсальность, способность нести постройки любого назначения.
Равномерное распределение веса постройки по всей длине ленты.
Высокая прочность ленты в любом участке, отсутствие слабых мест конструкции.
Относительная дешевизна возведения.
Возможность постройки зданий или сооружений из любого материала.
Объем земляных работ можно ограничить.
При необходимости, возможно создание подвала или погреба.
Технология строительства отработана до мелочей и результат всегда предсказуем.

Существуют некоторые недостатки:

Некоторые виды грунтов не допускают строительства на этом виде основания.
Требуется тщательное и качественное обследование гидрогеологического состояния участка.
Трудовложения и объемы материалов достаточно велики.

Имеющиеся минусы не повлияли на популярность монолитной ленты, уверенно лидирующей среди всех альтернативных технологий.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при строительстве сборной ленты. Все этапы работ выполняются в строгой последовательности, никаких изменений или исключений быть не может.

От точности и тщательности выполнения действий зависит прочность, надежность и долговечность основания, поэтому отнестись к ним надо максимально ответственно.

Подготовка траншеи

Рытье траншеи производится по обычной для ленточного фундамента технологии.

Производится разметка участка, при необходимости — планировка и удаление верхнего слоя грунта.

Глубина соответствует заданным проектным показателям, принятым с учетом толщины слоя песчаной подготовки.

Ширина траншеи должна превышать размеры ленты для удобства укладки блоков.

Чем глубже, тем более пологими делаются стенки чтобы исключить осыпания грунта.

Подушка под основание

Песчаная подушка необходима для коррекции дна траншеи.

Рытье производится с помощью строительной техники, не способной создавать идеальную поверхность. Слой засыпки выравнивает ее и корректирует горизонталь, требования к которой достаточно высоки.

Для создания слоя засыпки используется чистый речной песок, лишенный посторонних включений (особенно, глинистых).

Минимальная толщина слоя составляет 10 см, при необходимости его можно увеличить, но слишком усердствовать в этом нельзя.

Как бы качественно подушка ни уплотнялась, некоторое оседание неизбежно. Чем толще слой, тем сильнее будет заметно оседание ленты.

Уплотнение производится ручной трамбовкой или строительной виброплитой. Рекомендуется смачивать слой засыпки, чтобы добиться максимальной плотности укладки.

Укладка блоков

Монтаж блоков производится в два приема:

Укладка трапециевидной подушки. Опорная линия для ленты устанавливается на подготовленную песчаную поверхность и тщательно выравнивается по оси траншеи.
Укладка ФБС. На поверхность бетонной подушки устанавливаются блоки. Первые из них располагаются по углам, выравниваются по осям, после чего укладывают остальные элементы. Для контроля положения устанавливается шнур-причалка, ориентируясь на который производят монтаж. Стыки блоков располагают вразнобой, чтобы не уменьшать прочность ленты и устойчивость к вертикальным нагрузкам. Укладку производят на песчано цементный раствор, который наносят как на горизонтальные, так и на вертикальные торцовые участки.

ВАЖНО! Если размеры ленты не позволяют использовать целое число блоков (что бывает чаще всего), используются дополнительные доборные элементы нужного размеры

Завершающие этапы работы

После укладки необходимого количества рядов производятся завершающие этапы работ. В них входят нанесение слоя гидроизоляции и утепление поверхности ленты.

Для этого используются специальные материалы — гидроизоляцию чаще всего делают с помощью битумной мастики, а утепление выполняют путем наклейки плит пеноплекса.

После окончания этих работ засыпают пазухи траншеи и переходят к дальнейшим строительным работам.

↑ В чём достоинства и недостатки

Монолитная полоска из бетона, на которой затем выкладывают несущие стены постройки – это и есть ленточный фундамент.

Установить такое основание можно на различных типах почвы. Исключением будут, пожалуй, торфяные и неустойчивые глинистые грунты. На фундаменте возводят здания любого веса, регулируя ширину и высоту траншеи. Основание рекомендовано применять в таких случаях:

При строительстве жилых зданий и хозяйственных сооружений из материалов, у которых общая масса будет внушительной. Например, несущие стены из шлакобетона, бетона, кирпича и т.п.
При строительстве подвальных построек, с цокольным этажом, подземным гаражом.
Когда строится дом с тяжёлыми перекрытиями, в несколько этажей или с мансардой.
Ленточный фундамент незаменим в тех регионах и на участках, где почва в основном имеет неоднородную структуру.

Ознакомимся со всеми плюсами и минусами ленточной конструкции. Это позволит понять, как поведёт себя фундамент при дальнейшей эксплуатации постройки.

Достоинства

Пусть и немного, но есть и минусы

На некоторых типах грунта его установить нельзя. Например, не используют на слабых и неустойчивых глинистых почвах.
Технология заполнения ленты бетоном предусматривает заливание за один приём всей толщины основания. Такое количество бетонного раствора самостоятельно изготовить сложно. Приходится покупать бетон у строительных организаций.
Подготовительные работы к заливке бетоном хотя и не отличается сложностью, но они трудоёмкие и занимают достаточно времени. Сложно в одиночку рыть траншею и её готовить к заливу раствором. Нужны помощники.

Как видим, достоинств у ленточного основания больше, чем недостатков.

Недостатки

У сборного ленточного фундамента есть ряд недостатков, с которыми рекомендуется ознакомиться при выборе фундаментных конструкций:

Обязательное выполнение защитных мероприятий по надежной гидроизоляции подошвы и боковых поверхностей фундамента.
При доставке и монтаже сборных железобетонных блоков не обойтись без применения дорогостоящей строительной грузоподъемной техники.
Любая сборная конструкция обладает меньшей прочностью, чем единый монолитный массив.

После сравнительной оценки достоинств и недостатков сборных ленточных фундаментных конструкций можно сделать вывод о целесообразности применения этого вида фундамента.

Самым распространенным строительным материалом для сборных конструкций ленточного фундамента считаются железобетонные конструкции.

Фундаментные плиты

Чтобы понять, в чем заключается популярность этих элементом, надо поближе ознакомиться с их разновидностью:

Фундаментные подушки в ленточном фундаменте выполняют функцию основания – подошвы, принимающей нагрузку от всего строения для передачи непосредственно на грунт. По виду она напоминает объемную трапецию, выполненную из железобетона. Заводы-изготовители в соответствии с ГОСТ 13580-85 маркируют плиты знаком ФЛ. Размеры фундаментных подушек стандартизированы: ширина плит составляет от 600 до 3200 мм, длина изделий -800 – 2400 мм и высота 300 – 500 мм. Фундаментные подушки изготовляются из тяжелого бетона класса не менее. В 12,5 с внутренним пространственным металлическим арматурным каркасом.
Бетонные сборные фундаментные блоки (ФБС) выпускаются согласно ГОСТ 13579-78, имеют вид массивного параллелепипеда из бетона класса В 7,5 -15 с внутренним армированием металлическим арматурным каркасом. В конструкции блоков по торцам предусмотрены пазы, заполняемые при монтаже цементно-песчаным раствором. Для удобства монтажа фундаментной ленты блоки ФБС выпускаются длиною от 800 до 2400 мм, ширина может быть от 300 до 600 мм с высотой 600 мм.

Инструкция по возведению монолитного ленточного фундамента от А до Я
