Установка винтовых свай своими руками – способы и приспособления

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

Металлический

Используются различные виды металлопроката:

• Швеллер.
• Двутавр.
• Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Заключительные работы

После установки всех элементов свайного поля необходимо провести следующие работы:

1. Вынесите проектную отметку уровнем на каждую сваю, отметьте маркером.
2. Обведите отметку маркером по окружности тела. Для этого воспользуйтесь плотной бумагой.
3. Отрезайте лишнее угловой шлифовальной машинкой строго по отметке. Если остались неровности и заусенцы по верху — отшлифуйте.
4. Подготовьте воронку, цементный раствор или бетон на мелкой фракции щебня, залейте полости свай до уровня ниже головы на 20 сантиметров. По мере заливки уплотняйте бетон арматурой.
5. После схватывания бетона, смонтируйте оголовки и приварите к телу свай. Если проектом предусмотрена верхняя обвязка швеллером — оголовки не нужны.

Несколько заключительных советов:

• Если в грунте попалось препятствие, а низ сваи остаётся в зоне промерзания или грунтовых водах, необходимо извлечь камень или добавить на небольшом расстоянии по оси ещё два элемента. Это позволит сократить нагрузку на сваю. Если она является опорной для внутренней оси, то простое смещение сваи вызовет необходимость  изменения положения остальных свай внутренней оси и проекта дома в целом.
• Несущую способность свай можно определить по величине крутящего момента прибором, определяющим усилие при повороте.
• После бетонирования полости, засыпьте до верха головы сухой цементно-песчаной смесью, она возьмёт на себя остатки влаги при отвердевании бетона.
• Зачищайте швы от шлака, покрывайте антикоррозийными составами.

Стоимость установки винтовых свай

Работа по установке винтовых свай относится к разряду достаточно сложных. Поэтому целесообразно привлечение профессионалов к её выполнению. Стоимость услуг монтажной бригады будет зависеть от того, с какой техникой работают строители.

Ориентировочные цены представлены в таблице.

Цена закручивания сваи зависит от следующих параметров:

• доставка;
• длина сваи;
• диаметр трубы;
• количество и диаметр лопастей;
• наличие оголовка;
• вид техники.

Как видим, залогом правильно смонтированного винтового фундамента является правильная установка винтовых свай. Она предусматривает: соблюдение вертикального и горизонтального уровней, выдержку заданных промежутков между сваями, соблюдение предельных отклонений и т.п. Однако винтовой фундамент – это возможность продолжить строительство дома сразу после монтажа свай на надежном и прочном основании.

Привязка свайного поля и необходимые инструменты для монтажа

Монтаж свайного поля — первый и важнейший этап устройства фундамента под строящееся сооружение. От правильно выбранного несущего слоя грунта, размеров изделий и диаметра лопастей по расчётам, качественного монтажа, соблюдения технологии зависит работа фундамента в процессе эксплуатации и срок службы.

Необходимые инструменты при монтаже свай

Для проведения работ по привязке расположения свайного поля на участке, монтаже изделий своими силами потребуются следующие инструменты:

1. Лазерный или водяной уровень, нивелир.
2. Сварочный аппарат.
3. Переносной генератор, если нет точки подключения к электроэнергии.
4. Угловая шлифовальная машинка для обрезки головы сваи до проектного уровня.
5. Два магнитных уровня. Допускается пользоваться одним.
6. Бур ручной или с приводом от перфоратора с размерами = диаметру лопастей сваи для устройства приямков.
7. Круглый металлический палец длиной >400 мм, толщиной пальца, длиной 2.5—3 метра для закручивания вручную.
8. Две рулетки длиной > диагонали по осям фундамента дома.
9. Маркер для нанесения отметки уровня и шпагат.
10. Колышки из арматуры или круглые деревянные.
11. Кувалда для забивки колышков, штыковая лопата.

Привязка свайного поля на участке

Привязка к участку свайного поля по правилам, приведённым далее, гарантирует правильное проектное расположение и геометрию фундамента для дома. ГОСТ допускает следующие отклонения при монтаже изделий:

Отклонение от вертикали не более 0.1% длинны.
Отклонение по оси в одном ряду

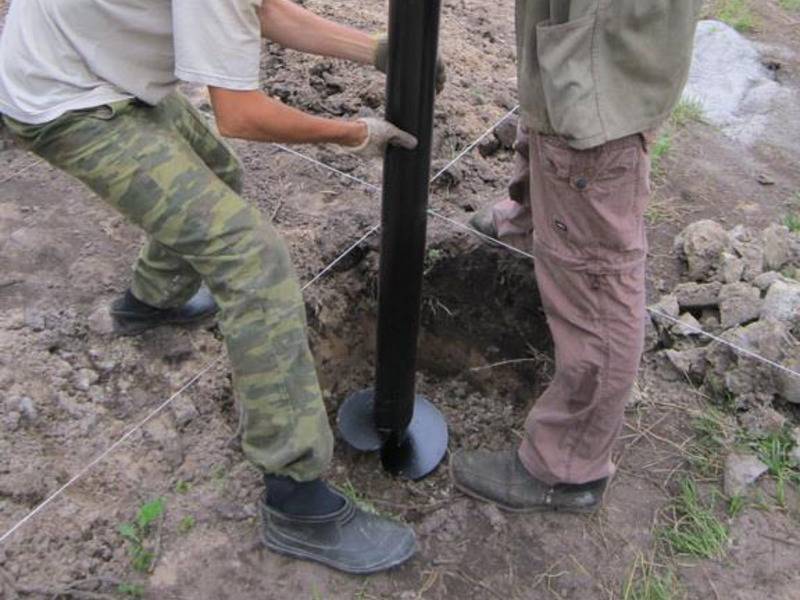

Самый простой способ закрутить сваю
Тот, кто контролирует уровни, должен стараться удержать тело изделия в вертикальном положении или поправлять наклоном. Через 2—3 оборота необходимо останавливаться, проверять вертикальность уровнями.
При погружении, лопасти уплотняют грунт над собой, поправлять направление захода становится труднее

Поэтому важно сразу закручивать вертикально.
Свая закручивается до проектного уровня. Если не хватает сил крутить, допускается увеличить длину рычагов трубами или ломами. Не скрутите голову в районе монтажного отверстия.
Смонтируйте аналогично вторую угловую винтовую сваю по этой оси

Здесь необходимо дополнительно учитывать кроме вертикальности ещё и расчётное расстояние между центрами с первой сваей. При малейшем отступлении от размеров наклоните сваю в сторону, противоположную смещению, сделайте 1—1.5 оборота, выровняйте, проверьте размер по центрам. Если отклонение от размеров ещё есть, повторите процесс с наклоном. Важно чтобы все элементы были смонтированы правильно и строго по размерам.

Не скрутите голову в районе монтажного отверстия.
Смонтируйте аналогично вторую угловую винтовую сваю по этой оси. Здесь необходимо дополнительно учитывать кроме вертикальности ещё и расчётное расстояние между центрами с первой сваей. При малейшем отступлении от размеров наклоните сваю в сторону, противоположную смещению, сделайте 1—1.5 оборота, выровняйте, проверьте размер по центрам. Если отклонение от размеров ещё есть, повторите процесс с наклоном

Важно чтобы все элементы были смонтированы правильно и строго по размерам.

При монтаже двух следующих угловых элементов добавляется соблюдение диагональных размеров по центрам. Поэтому процесс становится сложнее, выравнивать приходится одновременно в 2 плоскостях

Важно не торопиться, проводить замеры чаще, исправлять отклонения как это описано в пункте 11.
После монтажа угловых элементов туго, без провисания, натяните по ним бечёвку. Лентой разметьте положение остальных свай по внешним осям. Учитывайте геометрические размеры между центрами.
Смонтируйте сваи

Максимальное допустимое отклонение от оси оголовков не должно превышать 1/3 диаметра тела, но старайтесь не допускать этого.

Учитывайте геометрические размеры между центрами.
Смонтируйте сваи. Максимальное допустимое отклонение от оси оголовков не должно превышать 1/3 диаметра тела, но старайтесь не допускать этого.

1. Последними размечаются, устанавливаются элементы внутренних осей.

Смотрите подробное описание процесса на видео: Инструкция, как закрутить винтовые сваи. Монтаж свайно-винтового фундамента

Цены на строительство фундамента

Цены на ленточный фундамент за 1 м.п.

толщина ленты	30 см.	40 см.
высота ленты	60 см.	80 см.	110 см.	60 см.	80 см.	110 см.
до 50 м.п.	3 200	3 800	4 900	3 650	4 550	6 150
От 50 м.п. до 100 м.п.	3 100	3 700	4 750	3 600	4 390	5 950
От 100 м.п. до 150 м.п.	3 000	3 650	4 700	3 550	4 350	5 900
От 150 м.п.	3 000	3 650	4 600	3 500	4 200	5 700

В стоимость ленточного фундамента входит:

• Разметка и привязка местности
• Траншея под основание ленты
• Геотикстиль на дно траншеи
• Песчаная утрамбованная подушка 25-30 см.
• Опалубка из доски 40х100
• Вязка рифленой арматуры 12 А3. Армирование двойное, четыре ните с вертикальными окнами каждые 60 см.
• Устройство вентиляционных отверстий
• Заливка товарного бетона марки В22,5 (М300)
• Доставка рабочих и материала

Цены на монолитный фундамент за 1 м.п.

Высота плиты
Площадь плиты	15 см.	20 см.	25 см.	30 см.	35 см.	40 см.
От 25 до 50 м2	3 277	3 720	4 030	4 510	5 160	5 466
От 50 до 100 м2	3 200	3 610	4 030	4 500	4 800	5 270
От 100 до 150 м2	3 200	3 520	3 910	4 360	4 800	5 260
От 150 до 200 м2	3 130	3 520	3 900	4 360	4 640	5 070
От 200 м2	3 120	3 500	3 780	4 210	4 640	5 065

В стоимость монолитного фундамента входит:

• Разметка и привязка местности
• Котлован под плиту 25 см.
• Геотикстиль на дно котлована
• Утрамбованная подушка из песка и шебня 25-30 см.
• Гидроизоляция
• Опалубка из доски 40х100
• Двойное армирование с ячейками 200 х 200 мм из рифлёной арматуры 12 А3
• Устройство отверстия под инженерные системы.
• Заливка товарного бетона марки В22,5 (М300)
• Доставка рабочих и материала

Цены на свайно винтовой фундамент

Самая популярная свая D = 108 мм. длиной 2.5 м. с работой и материалом за 3 400 руб.

Стоимость одной винтовой сваи с завинчиванием и бетонированием.

Наименование
Длина	D 89 мм.	D 108 мм.
1.5 м	3 000	3 100
2 м	3 100	3 200
2.5 м	3 200	3 400
3 м	3 300	3 500
3.5 м	дог.	дог.
4 м	дог.	дог.

В стоимость фундамента на винтовых сваях входит:

• Свая и оголовок
• Разметка и привязка местности
• Ручное завинчивание
• Обрезка остатков
• Бетонирование
• Доставка рабочих

Установка винтовых свай своими руками. Подготовительные работы

Для установки крепкого долговечного фундамента следует провести предварительную подготовку. Она состоит из нескольких этапов:

1. Изучение грунта на строительной площадке.
2. Расчет веса готового дома.
3. Подбор оптимальных свай. Произведение расчета их количества с учетом 2-х предыдущих пунктов.

Анализ грунта

Тип грунта напрямую влияет на технологию установки свай и строительства фундамента. Земельными исследовательскими работами занимаются специализированные компании. На основе полученного отчета можно судить о глубине промерзания почвы, ее количественном и качественном составе, глубине залегания водоносного слоя.

При устойчивом грунте можно проводить завинчивание свай, длина которых составляет 2,5 м. Если строительная площадка расположена на сложном рельефе, потребуются сваи разного размера с учетом перепада высоты.

Для измерения длины к веревке привязывают небольшой груз и опускают в отверстие до тех пор, пока он не достанет до дна. На веревке делают отметку и после вынимания груза измеряют длину до отметки. Использовать сваи нужно на 0,5 м длиннее, чем это необходимо по расчетам.

При строительстве в сейсмических зонах углубление должно доходить до 4,5 м.

Расчет массы дома

Точную массу дома определить не удастся, т.к. здесь имеет значение и вес всей мебели. Однако, показатель можно максимально приблизить к истинному. Для этого следует учитывать вес следующих элементов:

• все строительные материалы, которые используются для возведения дома:
• мебель, бытовая техника;
• сантехника (ванна, унитаз, бассейн с водой);
• массу людей, которые будут находиться в помещении;
• пласт снега, который будет лежать зимой на крыше (примерные данные можно взять из специализированной карты по регионам).

Расчеты. Длина, диаметр, количество свай

Чтобы рассчитать количество необходимых труб, нужно учитывать несколько характеристик:

• проект застройки;
• размеры дома;
• материал для строительства.

Материал, из которого состоит здание	Расстояние, которое должно соблюдаться между опорами
Дерево, каркасная технология	2,5-3 м
Газоблоки, пеноблоки, некоторые другие материалы, которые позволяют использовать свайный фундамент	1,5-2 м

Если в регионе строительства отмечаются сильные ветра, опоры следует располагать с меньшим шагом (не 3 м, а 2,5 м).

Правила размещения свай. Разметка на местности

В первую очередь расположение наносят на бумагу. Делают это согласно проектным документам:

Площадь основания дома делят на прямоугольники.
Опоры обязательно должны присутствовать на каждом углу и в середине несущих стен.
Оставшееся расстояние между опорами делят на равные промежутки

При этом важно учитывать допустимый шаг с учетом особенностей строительства.
При наличии в доме камина или колонны, в этом месте также устанавливают опору.. После создания проекта свайного фундамента, следует переходить к разметке на местности

В те места, где будут ставить опоры, размещают деревянные брусья (нижний коней лучше заострить). Между этими кольями по периметру и диагоналям будущего фундамента следует протянуть веревки. Место расположение опор должно строго соответствовать проекту

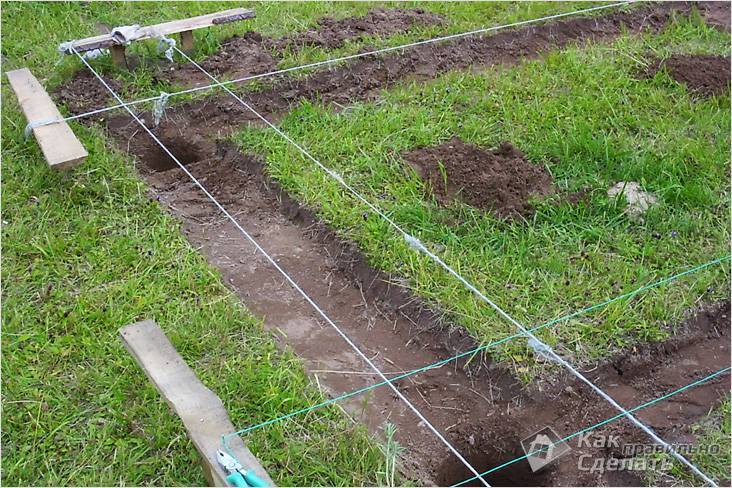

После создания проекта свайного фундамента, следует переходить к разметке на местности. В те места, где будут ставить опоры, размещают деревянные брусья (нижний коней лучше заострить). Между этими кольями по периметру и диагоналям будущего фундамента следует протянуть веревки. Место расположение опор должно строго соответствовать проекту.

Пошаговая инструкция по монтажу

Технология установки винтовых свай предусматривает проведение подготовительных работ, в процессе которых на местности проводят анализ грунта. На основании результатов подбирают размер конусных опор и рассчитывают их количество. Также проводят разметку площадки с отметкой вехами мест, где планируется погружение. Сами винтовые стержни необходимо обработать антикоррозийным средством или грунтовкой и отметить уровень их погружения.

Помните, что строительство фундамента, а именно заворачивание свай, принято начинать с угловой вехи, находящейся на самой верхней точке рельефа. Далее приступают к монтажу угловых стержней, а затем размещают остальные опоры согласно заданному шагу.

Ручная установка

На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.

Подготовка ямы для опоры

Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня.

Заглубление опоры

Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом.

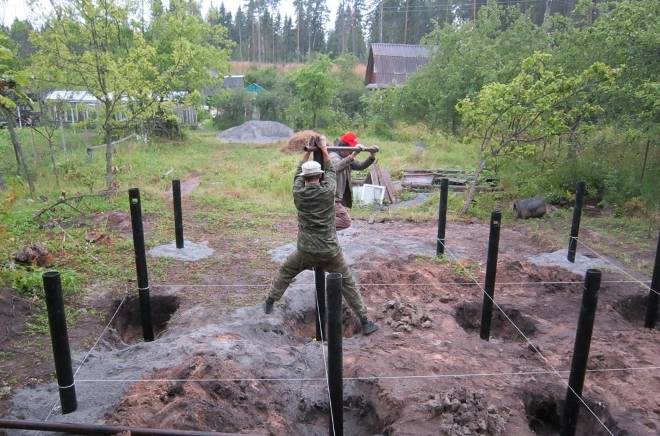

Усиление бетонным раствором

Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса

Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта. Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы

Механическая установка

Для такого рода монтажа потребуется машина с гидровращателями для крупнокалиберных свай, располагающимися на экскаваторе или грузовом автомобиле. Опоры среднего и малого диаметра лучше устанавливать сваекрутом – это специальное компактное приспособление.

Погружение винтовой опоры осуществляется гидравлическими двигателями, работающими в разных мощностных режимах. Оба типа устройств оперативно ставят сваи на место, при этом глубина выверяется очень тщательно, а специальные центрователи или бортовые компьютеры следят за углом наклона и обеспечивают перпендикулярное вхождение сваи.

Механический монтаж винтовых опор

Сваю помещают на специальные посадочные места на оборудовании и обеспечивают их фиксацию. Механическое устройство выставляет опору в намеченной точке и заглубляет ее до требуемого уровня. Далее с винтового конуса снимают держатели и проводят его окончательную обработку:

• заливают бетоном;
• приваривают оголовники;
• обрабатывают швы.

От каждого этапа зависит, какой будет готовая основа дома, поэтому пренебрегать инструкцией во время строительства фундамента категорически не рекомендуется.

Какие стержни выбрать?

Отечественный рынок винтовых свай предлагает широкий модельный ряд изделий, которые различаются между собой по таким признакам:

• диаметр ствола и винтовой части;
• длина трубы;
• метод антикоррозийной защиты и т.д.

Разнообразие вариантов позволяет подобрать опорные элементы, походящие под конкретный тип конструкции. Выбор свай основывают на таких характеристиках:

• тип грунта;
• вес террасы;
• несущая способность одной опоры.

Рекомендации по выбору винтовых свай для террасы:

1. Для легковесных построек используют трубы небольшого диаметра. Несущей способности одной сваи с сечением 57мм будет достаточно.
2. Длину ствола выбирают, основываясь на глубине промерзания почвы, не забывая про выступающую часть фундамента над уровнем земли (30–50 см). Для большинства российских регионов подойдут сваи длиной 2–2,5 м.
3. Для веранд, террас и других легких сооружений целесообразно использовать более дешевые опоры из обыкновенной стали, например, марки Ст3 или Ст3сп. Для холодных регионов оправдано применение изделий из более прочной стали марки Ст20, которые сохраняют эксплуатационные характеристики в агрессивных почвах и при температуре –40 оС.
4. Широколопастные сваи (до 500 мм) выбирают для супесей, суглинков и заторфованных участков, для которых характерны выдергивающие, вдавливающие и боковые силы, действующие на фундамент. Если грунт достаточно плотный, то можно использовать узколопастные сваи (до 300 мм), которые проще вкручивать в почву.
5. Для участков с высоким содержанием влаги в почве выбирают оцинкованные сваи, которые отличаются высокой стойкостью по отношению к коррозийным процессам. В качестве более дешевой альтернативы можно использовать изделия с другим защитным покрытием или непосредственно перед монтажом нанести слой битума на всю поверхность металла.

Как закрутить винтовые сваи своими руками

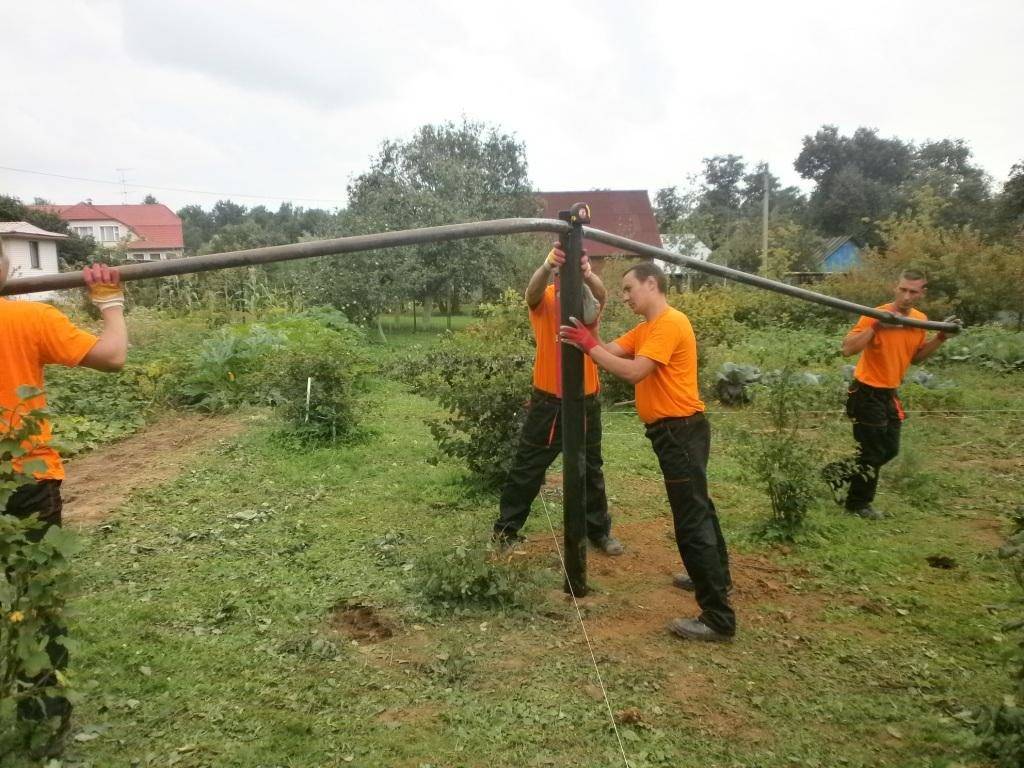

1. прут (лом), продетый в проушины сваи – самое простое приспособление. Удлинить прут можно путем одевания с двух сторон полых труб. Однако такой подход чреват деформацией сваи. Причиной может стать: достижение сваи плотного грунта, твердого предмета, недостаточная толщина ствола сваи (трубы).
2. монтажный оголовок. Приспособление позволяющее исключить деформацию верхней части сваи. Монтажный оголовок изготавливают из трубы, на которую наварены хомуты. При данном способе прут (рычаг) вставляется в хомуты.
3. мясорубка. Приспособление, имеющее привод от электродрели. Мощность дрели должна составлять более 1000 Вт, количество оборотов в минуту – 600.
4. мотобур.
5. сваекрут. Такое приспособление позволит полностью механизировать процесс закрутки. Правда, ввиду его стоимости, покупать приспособление целесообразно только при необходимости закручивания большого числа свай. В частности, его покупают строительные бригады. Однако сваекрут можно арендовать, эта услуга обойдется в 800 руб/час. Минимальное время – 8 часов.

Как правило, застройщики не рискуют закручивать винтовые сваи под дом самостоятельно. В этом случае привлекается специальная техника, которая выдвигает единственное условие – свободный доступ к месту установки. Техника работает намного быстрее и эффективнее людей, единственный минус – высокая стоимость. Помимо этого, нужно будет оплатить работу бригады из трех людей (минимум) – одного оператора и двух человек контролирующих процесс закручивания.

Обрезка свай и формирование ростверка

По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.

В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.

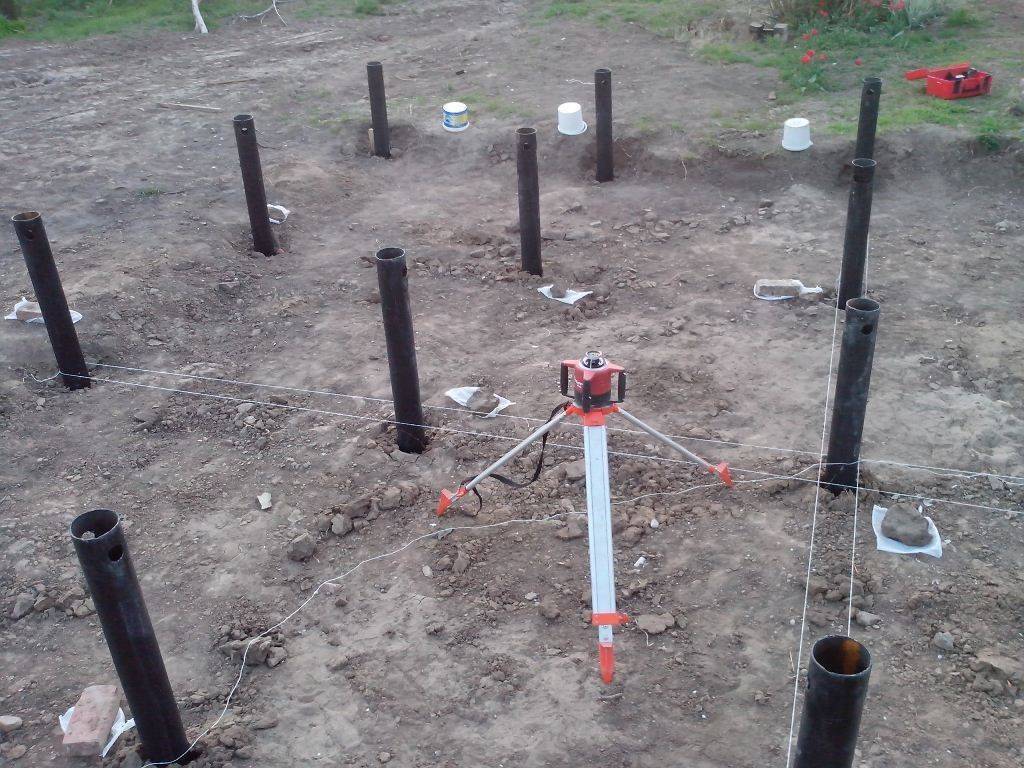

Разметка лазерным уровнем Источник bibliostroy.ru

Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.

Перенос отметки на сваю Источник bibliostroy.ru

Резку выполняют при помощи болгарки с отрезным диском по металлу.

Обрезка сваи Источник bibliostroy.ru

Как закрутить винтовые сваи своими руками

1. прут (лом), продетый в проушины сваи – самое простое приспособление. Удлинить прут можно путем одевания с двух сторон полых труб. Однако такой подход чреват деформацией сваи. Причиной может стать: достижение сваи плотного грунта, твердого предмета, недостаточная толщина ствола сваи (трубы).
2. монтажный оголовок. Приспособление позволяющее исключить деформацию верхней части сваи. Монтажный оголовок изготавливают из трубы, на которую наварены хомуты. При данном способе прут (рычаг) вставляется в хомуты.
3. мясорубка. Приспособление, имеющее привод от электродрели. Мощность дрели должна составлять более 1000 Вт, количество оборотов в минуту – 600.
4. мотобур.
5. сваекрут. Такое приспособление позволит полностью механизировать процесс закрутки. Правда, ввиду его стоимости, покупать приспособление целесообразно только при необходимости закручивания большого числа свай. В частности, его покупают строительные бригады. Однако сваекрут можно арендовать, эта услуга обойдется в 800 руб/час. Минимальное время – 8 часов.

Как правило, застройщики не рискуют закручивать винтовые сваи под дом самостоятельно. В этом случае привлекается специальная техника, которая выдвигает единственное условие – свободный доступ к месту установки. Техника работает намного быстрее и эффективнее людей, единственный минус – высокая стоимость. Помимо этого, нужно будет оплатить работу бригады из трех людей (минимум) – одного оператора и двух человек контролирующих процесс закручивания.

Установка свай – рекомендации специалистов по монтажу

Профессионалы обращают внимание на следующие моменты:

• необходимость применения промышленно изготовленных свай;
• обязательную обработку поверхности защитным составом;
• контроль вертикальности свай в процессе погружения;
• целесообразность приварки швеллеров к оголовкам опор для повышения прочности.

При смещении сваи от вертикального положения следует выкрутить опору и затем повторно осуществить завинчивание. Изучив технологию, работы несложно выполнить самостоятельно. При условии квалифицированного выполнения расчетов и правильного монтажа, винтовой фундамент способен на протяжении длительного времени обеспечить устойчивость возводимого дома.

Проведение разметки

Перед началом работ нужно сделать разметку Закрутка свай по плану требует тщательной разметки на местности. Стойки ставят на нужном расстоянии, не превышающем 3 метра. Увеличение прогона ведет к провисанию обвязки ростверка. На участке размечают периметр, для проверки измеряют диагонали, размер которых должен совпадать.

Вначале размечают угловые элементы и закручивают по центру бруска. Если указаны крайние габариты ростверка, вычитают 0,5 ширины бруска с двух сторон. После установки первого стержня определяют положение второй опоры, ориентируясь на размеры фундамента и расстояния между центрами оголовков.

Дом ставится параллельно забору, дороге, красной линии улицы, поэтому от этой черты меряют одинаковое расстояние с первой опорой и ставят второй стержень. Роют приямок, вставляют столб, проверяют вертикаль и замеряют промежуток между осями. Ввинчивать начинают, если нет отклонений или выравнивают элемент до проектного и планового положения.

Место третьей опоры находят на пересечении двух линейных показателей расстояния, точность разметки проверяют сравнением катетов и гипотенузы образованного треугольника. Используют колышки, капроновые шнуры и рулетку. Работу проводят вдвоем. Допустимая погрешность горизонтальных измерений составляет 5-10 мм, а вертикальных — не больше 2°.

Отказ сваи при забивке

Глубина погружения сваи определяется расчетным методом и отражается в проекте. Однако на практике свая может не достигнуть расчетной глубины или уйти ниже заданной отметки.

Случай, когда свая больше не погружается в результате прикладываемого к ней усилия называется «отказ грунта» или «отказ сваи».

Расчет точки отказа можно выполнить по формуле:

Убедиться, что свая точно достигла «отказа» выполняется ряд ударов (при ударной технологии) или увеличивается время, в течение которого к оголовку сваи прилагается усилие (при вдавливающей технологии). Эти удары, не приводящие к продвижению сваи в почву, называются «залог».

Есть еще один термин, описывающий случай, когда свая не погружается из-за перегрева – «ложный отказ». В этом случае работы приостанавливаются на время, достаточное для остывания наконечника сваи, находящегося в грунте.
