Профиль для гипсокартона, размеры и виды

Гипсокартон — лидер среди облицовочных стройматериалов. Такая популярность обусловлена не только высокой функциональностью ГКЛ в процессе эксплуатации, но и простотой выполнения монтажных работ. Прочность и надёжность облицовки обеспечивает каркас из металлического профиля для гипсокартона.

Каркасная обрешётка характеризуется следующими преимуществами:

  • экономия полезного объёма помещений;
  • возможность укладки в пространство между элементами обрешётки теплоизоляторов;
  • создание эффективной звукоизоляции. Подкладка под основание металлических элементов звукоизоляционных лент дополнительно усиливает уровень шумоподавления;
  • не нужна тщательная подготовка поверхности перед облицовкой;
  • надёжность и долговечность обшивки ГКЛ;
  • повышенная ремонтно способность, обусловленная лёгкой заменой дефектных листов.

Цель применения

Чтобы конструкция из гипсокартона получилась прочной и долговечной, необходим каркас, который выдержит ее вес и другие нагрузки, например, если это встроенный стеллаж или гардероб.

В зависимости от назначения направляющие отличаются формой, размером, местом и способом фиксации

К качеству несущего остова предъявляются серьезные требования, как и к материалу из которого он изготавливаются – от его надежности зависит устойчивость конструкции к деформации и долговечность эксплуатационного срока.

Основание для гипсокартона предполагает фиксацию вертикальных (стоечных) направляющих и горизонтальных (стартовых)

Подбор инструментов

Чтобы сделать каркас. вам понадобится следующее:

  • направляющие (параметры подбираются с учетом габаритов создаваемой перегородки);
  • стоечные детали (подбор изделий осуществляет на основе габаритов перегородки и высоты помещения, где осуществляется строительство);
  • лента для уплотнения (использовать не обязательно, но благодаря ей повышается звукоизоляция);
  • дюбель-гвозди;
  • саморезы, укомплектованные пресс-шайбой;
  • саморезы, предназначенные для металлических поверхностей с параметрами 2,5-3,5 см;
  • водный или лазерный уровень для контроля правильного размещения деталей;
  • отвес и шуруповерт;
  • рулетка и молоток;
  • строительный нож;
  • перфоратор с буром.

Независимо от того, над возведением какой гипсокартонной конструкции вы работаете, понадобится выполнить каркасное основание. Для раскроя лучше применять не ножницы, а болгарку. Каждый профиль, используемый для строительства перегородки из гипсокартона. обладает своими особенностями.

Ориентировочные цены

На стоимость каждого вида профиля влияют их размеры и толщина. Для того чтобы иметь общее представление о ценах, можно отталкиваться от стандартных показателей.

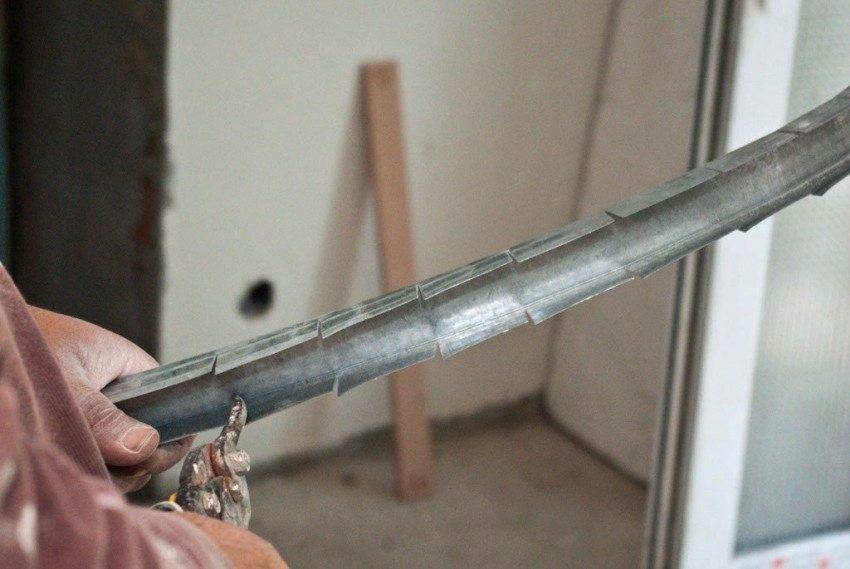

Нарезка обычного профиля для создания дугообразной конструкции

Трехметровый профиль UW направляющий:

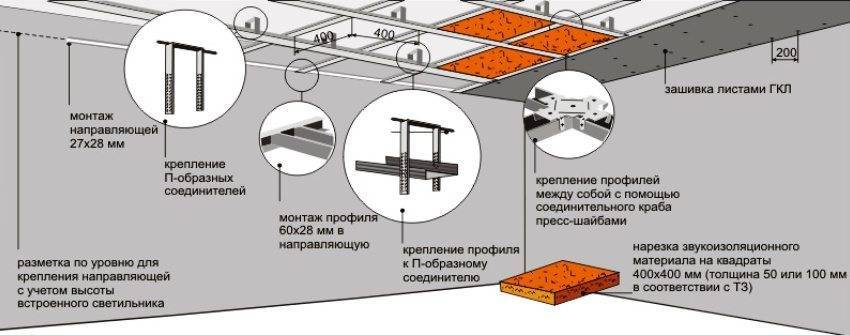

Схема обустройства подвесного потолка с использованием металлических профилей, гипсокартона и утеплителя

Трехметровый профиль CW стоечный:

Просекатель для металлического профиля под гипсокартон: виды и характеристики

Назначение, торговые марки, выбор инструмента. Правила эксплуатации. Просекатель для профиля своими руками.

Средняя стоимость аналогичных профильных материалов толщиной 0,6 мм будет отличаться приблизительно на 25-30%.

Виды профилей для гипсокартона

Какие профиля нужны для гипсокартона − вопрос, которым должен задаться каждый мастер, ознакомившись с первичным проектом. Человек, знающий свое дело, не растеряется при виде изобилия профилей для работ с гипсокартоном различного типа

Но тем домашним умельцам, что собирать каркас конструкции будут в первый раз, важно знать хотя бы основные разновидности профилей и их отличия

Металлический профиль для гипсокартона может иметь несколько различных сечений и сперва можно запутаться для чего нужно использовать каждый из них.

Все профили, используемые при работах с гипсокартоном, можно свести к шести основным разновидностям, четыре из которых − профили для сборки каркаса конструкции:

  • направляющий профиль (маркировка ПН/UW);
  • направляющий потолочный профиль (маркировка ПНП/UD);
  • потолочный металлопрофиль (маркировка ПП-профиль/CD);
  • стоечный профиль (маркировка ПС/CW).

Помимо этого, существуют также угловой профиль (маркировка ПУ) − предназначается для укрепления углов; и профиль маячковый (маркировка ПМ), используемый при сооружении конструкции для выравнивания стен.

Направляющий профиль

Данный вид профилей служит основой − направляющей, на которую крепится стоечный профиль. Направляющий профиль использовать нужно, когда стоит задача организовать стеновой каркас или каркас для межкомнатных перегородок.

Фото 1 — Направляющий профиль

Профиль стоечный

Это основной элемент в изготовлении каркаса стен и межкомнатных перегородок. Стоечный профиль закрепляют в направляющий, который в свою очередь должен быть закреплен по периметру рабочей зоны (в данном случае − по периметру стен).

Фото 2 — Стоечный профиль

Профиль направляющий потолочный

Данный вид профиля обладает теми же функциями, что и обычный направляющий профиль, однако данная разновидность профиля разработана специально для конструирования потолочных каркасов и крепится исключительно на потолок.

Фото 3 — Профиль потолочный направляющий

Профиль потолочный

Это ещё один вид профилей, используемых при потолочных работах с гипсокартоном. Главное отличие потолочного профиля от стоечного профиля заключается в том, что он должен быть закреплен к потолку специальными крепежными элементами (какой крепеж лучше использовать и не только − читайте ниже).

Фото 4 — Профиль потолочный

Угловой профиль (усиленный)

Название этого профиля говорит само за себя: он предназначен для укрепления углов конструкции после завершения основных работ по обшивке каркаса листами гипсокартона.

Фото 5 — Профиль угловой

Маячковый профиль

Используется в штукатурных работах по выравнивания стен. По закрепленным маячковым профилям мастера ориентируются в уровне стен под выравнивание.

ВАЖНО! Некоторые типы гипсокартонных конструкций не предполагают возведение каркаса − листы гипсокартона в таких случаях монтируют без профилей на клей. Без профиля (без каркаса) гипсокартон может крепиться в нескольких случаях: например, когда важен общий вес конструкции и утяжеление, которое даст алюминиевый каркас нежелательно, или же в том случае, когда кривизна стен не превышает нескольких миллиметров и выравнивание возможно без устройства каркасных перегородок − также на клей (типа «Перлфикс» и подобных ему)

Без профиля (без каркаса) гипсокартон может крепиться в нескольких случаях: например, когда важен общий вес конструкции и утяжеление, которое даст алюминиевый каркас нежелательно, или же в том случае, когда кривизна стен не превышает нескольких миллиметров и выравнивание возможно без устройства каркасных перегородок − также на клей (типа «Перлфикс» и подобных ему).

Фото 6 — Маячковый профиль

Выбор качественных профилей и крепежа

Перед покупкой необходимо обращать внимание на следующее:

  1. Ровность профильных элементов и их соответствие требуемым размерам.
  2. Толщина листов ≥ 0,55 мм (проверка осуществляется штангенциркулем).
  3. Цинковое покрытие не должно иметь повреждений.
  4. Отсутствие следов ржавчины. Обильная смазка пачки деталей подозрительна, скорей всего это маскировка некачественного покрытия.
  5. Дефекты прокатки или неправильного хранения. Элементы перекручены, имеются деформации или выгибы.
  6. Остриё саморезов должно быть острым, без металлических заусениц на нём и резьбе. Головки с чёткими, хорошо прорезанными шлицами. Недопустимы следы ржавчины.
  7. Недопустимо наличие наплывов на поверхности пластиковых дюбелей, они будут плохо раскрываться и держаться в отверстиях.

Качественная обшивка возможна только при использовании элементов и крепежа с отсутствием дефектов.

Главная составляющая металлического каркаса

Основа любой каркасной конструкции – это элемент из стали, который может иметь различную форму в зависимости от назначения, он используется для крепления листов гкл на различных этапах ремонта. Существует несколько видов профиля для гипсокартона:

1 — профиль направляющий; 2 — профиль стоечный; 3 — профиль потолочный; 4 — профиль направляющий потолочный

  1. Направляющий ПН. Для изготовления используют высококачественную оцинкованную сталь. Форма элемента выполнена в виде буквы «П» и он является основой для крепления стоечных профилей. Сечение: 50х40, 65х40,75х40 и 100х40 мм. Длина стандартного ПН – 3000 мм, под заказ можно изготовить 6000 мм.
  2. Стоечный ПС. Обычно выполняется на основе тонкой стальной ленты, имеет форму буквы «С» и используется вместе с направляющим профилем. Сечение: 50х50, 65х50, 75х50 и 100х50 мм. Длина: 3000, 3500, 4000 мм. Для удобства монтажа перегородок своими руками такой профиль просто незаменим.
  3. Потолочный ПП. Понадобится для монтажа потолочных конструкций. Имеет вид швеллера и выполняется только из оцинкованной стали высокого качества. Снабжен тремя канавками и имеет сечение — 60х27 мм, длину – 3000 мм.
  4. Направляющий потолочный ПН. При установке подвесного потолка крепится к стене, служит направляющими для ПП. Сечение — 28х27, длина – 3000 мм.
  5. Угловой (защитный). Необходим для обработки торцов стен. Сечение в зависимости от типа: 25x25x0,4, 31x31x0,4 и 31x31x0,5. Длина – 3000 мм.

1 — профиль угловой защитный; 2 — профиль угловой штукатурный

Угловой (штукатурный). Имеет сходное предназначение с защитным, но иное сечение (35х35 мм).
Гибкий арочный профиль для гипсокартона. Выполняется из тонкой качественной стали со специальными отверстиями для проникновения шпаклевки. Максимальный радиус изгиба составляет 500 мм для вогнутого элемента и 1000 мм для выгнутого. Длина варьируется в диапазоне от 3000 до 6000 мм.
Маячковый. Используется в качестве базового элемента в процессе оштукатуривания.

1 — гибкий арочный профиль для гкл; 2 — профиль маячковый; 3 — профиль усиленный

Усиленный профиль для гипсокартона. Чаще всего применяется для монтажа гкл в дверных проемах, но может быть успешно использован и при возведении межкомнатных перегородок. Толщина такого профиля для гипсокартона составляет 2 мм, что значительно повышает надежность будущей конструкции. Сечение: 50х40, 75х40 и 100х40 мм. Длина – 3000 мм.

Выше приведены все существующие виды металлических профилей для ГКЛ. Теперь стоит определиться, как правильно их выбирать и применять в строительстве.

Советы по выбору качественного крепежа и профилей

Перед покупкой проверьте, чтобы профильные элементы были ровными, имели соответствующий размер и неповрежденное оцинкованное покрытие. Интересуясь, как выбрать профиль для гипсокартона, помните, что толщина его менее 0,55 мм не допускается. Не стоит забывать, что не всё, что продается на рынке и в магазине, соответствует нормам.

Бывают следующие виды брака:

#1. Металл имеет недостаточную толщину – это большой недостаток. Ведь тогда при работе саморезы прокручиваются, так как быстро срывается резьба. Проверить толщину легче всего с помощью инструмента (штангенциркуля). Если его под рукой нет, то как вариант, можно сравнить профили от разных производителей.

#2. Следы ржавчины однозначно должны вас насторожить. Раз уж начался процесс коррозии, то он будет и дальше продолжаться. И еще: если пачка профилей блестит от обильной смазки, то это недобрый знак. Скорее всего, продавец так попытался замаскировать то, что покрытие некачественное.

#3. Неправильная прокатка видна почти сразу – достаточно вытащить отдельную деталь из пачки. Если посмотреть на нее вдоль, то можно заметить, что профиль весь перекручен, а форма его, мягко говоря, далека от идеала. Однозначно надо отказаться от покупки, а то замучаетесь выставлять профили. Кстати, когда их хранят неправильно, тоже возникают подобные проблемы – детали выгибаются и деформируются.

#4. Неточные размеры — один из самых недопустимых видов брака. Особенно если у стартового профиля высота полки оказывается меньше, чем нужно. И работать неудобно, и каркас получится так себе. Для гладких деталей типа CW высота полки должна быть точно 5 см, а для рифленых ПС Gyproc-Ультра допускается чуть меньшее значение. И даже если размеры профиля для гипсокартона чуть меньше, чем надо (2,48 м вместо 2,5 м, как делают некоторые изготовители), не стоит этого допускать.

#5. Если насечка сделана слишком редко или чересчур слабо, то саморезы вкручивать будет тяжело. Они долго пляшут по поверхности, отказываясь идти в нужное место. А если ребра у полок CD профиля слишком велики, то саморезы LN тоже нелегко вкрутить. Их жало неизменно оказывается на наклонных плоскостях.

#6. При покупке крепежа проверяем острие — для этого можно даже попробовать вкрутить парочку саморезов в металл. Визуально проверьте, нет ли в пачке крепежа, у которого острие сломано или присутствуют остатки металла. Головки тоже проверяйте – у них должны быть четкие шлицы, хорошо прорезанные. Иначе бита не удержится на саморезе. Брак шлицы может заключаться в литье плохого качества или металле, ее забившем. Никаких следов ржавчины быть не должно.

#7. Профиль с заусенцами никогда не берите – все руки будут изрезаны. Очень опасная и острая штука.

#8. У дюбелей проверяйте пробки из пластика. Если на них много наплывов, то впихнуть такие пробки в отверстие трудно. Пробка слабо держится в отверстии и плохо раскрывается.

голоса

Рейтинг статьи

Использование металлических деталей для монтажа перегородки

Инструменты для обработки профиля

Главное преимущество, которыми обладает практически любая перегородка из профиля для гипсокартона — это ее технологичность и простота монтажа.

Для работы с металлическими панелями нам будут нужны:

Пила по металлу — самый удобный инструмент для подгонки панелей под нужный нам размер. Лучше всего для этой цели подходят дисковые пилы с отрезными полотнами или же сабельные модели.

Обратите внимание! Использование «болгарки» со шлифовальным диском нежелательно, поскольку в зоне высокого нагрева элемент утрачивает антикоррозионные характеристики, при высокой влажности в помещении обрешетка может начать ржаветь

  • Ножницы для работ по металлу. Применяются чаще всего для надрезов бортиков профиля при формировании стоечного узла, а также при сгибании арочных частей.
  • Пробойник – отличная альтернатива дрели, поскольку сверлить тонкий металл профиля довольно неудобно. Пробойники применяются для проделывания отверстий в стенках металлических элементов.

  • Клещи (скреппрофиль) – применяются для соединения частей каркаса без использования саморезов и других крепежных элементов. По принципу работы этот инструмент схож с пробойником, но при пробитии две детали соединяются по принципу заклепок.
  • Дрель или перфоратор. Используется для того, чтобы закрепить части каркаса на стенах, потолке и полу. В помещениях с бетонными основаниями специалисты рекомендуют применять сверла и буры с победитовыми наконечниками.
  • Шуруповерт – инструмент, работа с которым будет занимать 80% вашего времени. Применяется для соединения всех частей каркаса между собой с помощью специальных саморезов (3,9х25 мм).

Кроме того, нам обязательно понадобится ручной инструмент (молотки, отвертки), а также рулетка, мерный шнур и уровень. (см. также статью Гипсокартонная перегородка с дверью: особенности монтажа )

Собираем основание гипсокартонной фальш-стены

Итак, материалы и инструменты у нас готовы, значит, пора приступать к работе.

Здесь приведена инструкция, описывающая основные шаги процесса возведения короба фальш-стены:

От панелей ПН выбранной ширины с помощью пилы по металлу отрезаем части нужной длины. При этом не забываем о том, что в напольной части каркаса будет разрыв в области дверного проема.

Крепление нижней направляющей

  • Уложив панели на пол, с помощью перфоратора проделываем крепежные отверстия с шагом в 40-60 см. В отверстия вставляем гильзы дюбелей, крепим панели к полу, затягивая стопорные винты шуруповертом.
  • Ту же операцию проделываем с потолочной частью.
  • Стоечные профили, отрезанные в соответствии с высотой помещения, вставляем в направляющие.
  • Соединяем стоечные узлы с помощью саморезов (4 самореза на каждое соединение) или скреппрофиля. Подробно процесс соединения показан на видео.
  • Формируем из стоечных деталей каркас будущей стены, установив две панели по краям дверного проема.
  • В верхней части двери соединяем боковые стойки горизонтальной перемычкой (более короткий отрезок ПС).

Совет! Чтобы дверной проем был более жестким, в вертикальные части каркаса устанавливаем закладные из деревянного бруса.

Используя технологические отверстия, прокладываем провода, оставляя свободными участки кабеля для подключения розеток и выключателей.

На этом все работы с металлическим профилем для фальш-стены закончены. Нам остается обшить возведенный каркас гипроком, зашпатлевать стыки между панелями и места крепления, поле чего приступить к финишной отделке.

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

  • Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
  • Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
  • Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.
