Монтаж насосной станции
Где можно установить аппарат? Если речь идет о летней даче, то можно насосную станцию разместить в любом месте. Единственное условие – такое место должно находиться недалеко от источника воды – от колодца или скважины. Если дом эксплуатируется круглогодично, насос должен устанавливаться в теплом помещении, в котором температура выше нуля. При более низких температурах вода просто замерзнет в трубах и в гидроаккумуляторе.
Трубы, идущие от скважины к корпусу насосной станции, прокладываются в траншее ниже уровня промерзания почвы. Саму скважину или колодец рекомендуется утеплить и тщательно закрыть. Обратный клапан на всасывающем шланге лучше заблаговременно защитить от всевозможных засоров специальной сеткой. В бак заливается некоторое количество воды, указанное в инструкции, и автомобильным насосом создается давление. Далее следует открыть кран и включить станцию в электросеть. Вода из скважины должна начать поступать в резервуар.
Когда он полностью заполнится, насос прекращает свою работу, вода начинает поступать к потребителю с помощью давления в баке. При снижении этого давления примерно до 1,5 атмосфер насос включается в работу. При перегреве аппарата насосная станция сама автоматически выключается, после охлаждения вновь включается. Сам насос охлаждается водой, проходящей через него.
Какая насосная станция лучше всего подходят для частного дома?
Ключевым критерием выбора чаще всего становится цена
Однако ориентироваться исключительно на стоимости агрегата не стоит, поскольку здесь важно подобрать модель насоса, которая будет выполнять поставленные задачи в индивидуальном случае.. Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м
Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.
Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м. Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.
Если вы ищете насос для монтажа на глубину до 10 м, рассмотрите варианты однотрубных станций. Они стоят относительно недорого и просто устанавливается. От 10 до 20 м – это глубина, для которой лучше всего подходят двухтрубные модели
Здесь важно обеспечить, чтобы насос мог поднимать воду с указанной глубины. Ориентируйтесь на технические возможности конкретной модели или обратитесь к менеджеру за помощью в выборе наиболее оптимального насоса.
В продаже вы найдёте модели насосов, которые работают с относительно невысоким показателем шума. Их вы можете использовать даже в подвальных помещениях частного дома. Для установки на глубину свыше 20 м подходят только глубинные насосы. Они оснащены всеми необходимыми датчиками, конструктивными элементами для подъема воды с большой глубины.
Подключение станции своими руками – алгоритм работ
На насосном оборудовании есть два выхода. Они позволяют произвести ее подключение к водопроводу жилища и непосредственно к точке водозабора (в нашем случае – к скважине). Сначала нужно подсоединить станцию к колодцу. Делается это при помощи 32-миллиметровой пластиковой трубы для водоснабжения. Один из ее концов вы подключаете к насосу, а второй погружаете в скважину. Желательно произвести теплоизоляцию трубного изделия, используя хороший утеплитель. Подойдет продукция под брендом Термофлекс.
Работа станции после подключения
На конец трубы, который погружается в источник водозабора, необходимо смонтировать грубый фильтр очистки. Его функцию выполняет тонкая сетка из металла. Сверху ставьте обратный клапан. Он обеспечит постоянное наполнение водой трубного изделия. Если жидкости в трубе не будет, станция не сможет выкачивать ее из колодца. Металлический фильтр и клапан фиксируйте при помощи муфты, имеющей резьбу наружного типа. Аналогичный крепеж используется и для монтажа второго торца трубы. Схема крепления в данном случае выглядит так: подключаете американку (кран) к выходу насоса, затем ставите муфту и соединяете ее цанговым приспособлением с пластиковым трубным изделием. Все работы выполняются своими руками без малейших затруднений.
https://youtube.com/watch?v=8ZpvOXB7cXc
Следующий шаг – подключение оборудования к водопроводу. Для этих целей на станции (в верхней ее части) имеется специальный вход. К нему сначала подсоединяют (на резьбу) кран-американку, а после этого ввинчивают 32-миллиметровую комбинированную муфту (обычно полипропиленовую). Обязательно следует спаять муфту и трубу. Тогда их соединение будет по-настоящему прочным. Вы подсоединили все элементы насосной станции. Можете запускать ее и наслаждаться бесперебойной подачей воды в ваш дом из скважины!
Краткий обзор моделей бытовых насосных станций
Безусловно, важнейшим критерием выбора насосного оборудования должен считаться рейтинг компании-производителя. Такую покупку нельзя назвать дешевой, она делается на несколько лет вперед, и отдавать деньги за никому не известное изделие с невнятными гарантийными обязательствами будет не совсем разумно.
Из отечественных брендов можно смело порекомендовать насосные станции компании «Джилекс» — они отлично адаптированы именно к российским условиям эксплуатации. Неплохой репутацией обладают установки марок «Вихрь» и «Зубр» — это тоже российские разработки, правда, преимущественно впускаемые на производственных мощностях соседнего Китая. Впрочем, китайскую сборку практикуют и очень многие европейские производители.
При выборе конкретного производителя никогда нелишним будет уточнить, как в данном регионе организовано сервисное обслуживание, есть ли специализированные центры, где можно будет получить техническую поддержку. Очень обидно будет, если приобретенная насосная станция в вашей местности будет считаться «экзотикой», и любую даже пустяковую запчасть придется заказывать откуда-то издалека.
| «Калибр СВД-410/2» | Станция водоснабжения отечественного производства. Чугунный корпус, без эжектора. Мощность – 410 Вт. Объем бака – всего 2 л, что существенно суживает сферу применения станции. Габариты 330×260×340 мм. Масса 12.3 кг. | 9 м, 35 м вод. ст., 30 л/мин. | 5350 руб. | |
| «Quattro Elementi Automatico 601» | Недорогая насосная станция среднего класса. Пластиковый корпус. Защита от “сухого хода” не предусмотрена. Встроенный манометр. Аккумулирующий бак на 20 литров. Мощность – 600 Вт. Масса – 12 кг. | 8 м, 35 м вод. ст., 2800 л/час | 6750 руб. | |

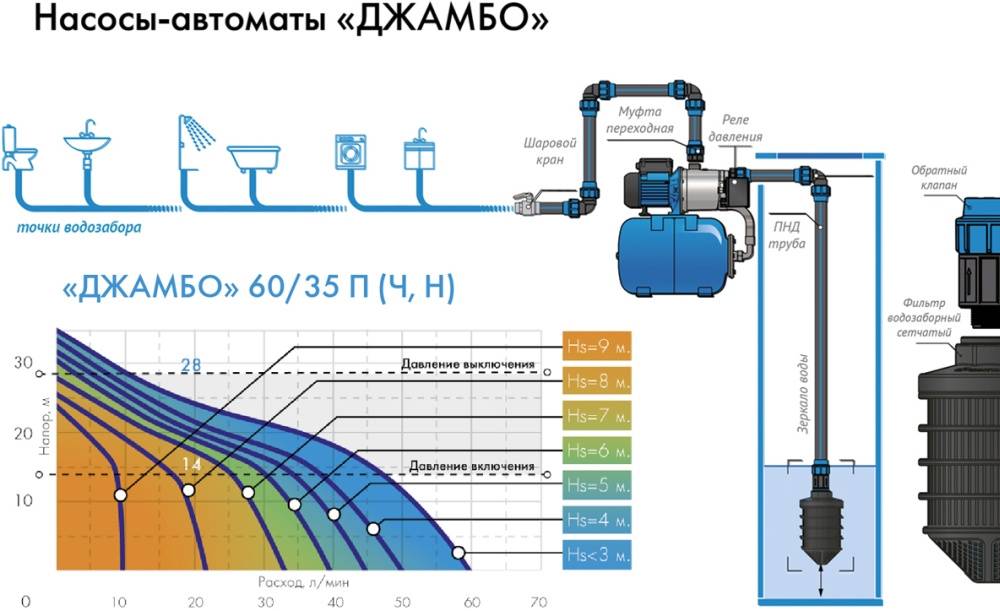

| «Джилекс Джамбо 60/35 П-24 4021» | Одна из наиболее популярных моделей российского производителя «Джилекс». Пластиковый корпус, встроенный манометр. Эжектор встроенный. Защиты от сухого хода нет, но предусмотрена возможность ее установки. Бак мембранный – 24 литра. Мощность насоса – 600 Вт. Габариты 540×280×530 мм. Масса – 12.7 кг. | 9 м, 35 м вод. ст., 60 л/мин. | 7700 руб. | |
| «Metabo HWW 3300/25 G» | Чугунный корпус. Встроенный манометр. Компактная компоновка станции. Удобные подставки для закрепления на основании. Бак – 24 литра. Защита от перегрева. Мощность – 900 Вт. Масса – 19 кг. | 8,5 м, 45 м вод. ст., 3300 л/час | 9500 руб. | |
| «Gardena 4000/5 Comfort ECO» | Современная насосная станция повышенной комфортности эксплуатации. Пластиковый корпус, низкий уровень шума. Удобная панель управления с переключателем режимов и манометром. Встроенный фильтр очистки воды. Бак – 24 литра. Масса – 13.7 кг. Защита от «сухого хода». Мощность двигателя – 850 Вт. | 8 м, 45 м вод. ст., 3500 л/час | 11900 руб. | |
| «Karcher BPP 4500/50 1.645-291» | Оригинальная модель, выполненная фирменном «кархеровском» стиле, с очень компактной компоновкой. Пластиковый корпус, интегрированный манометр. Дополнительные регулировки частоты включения станции. Аккумулирующий бак на 18 литров. Мощность – 1200 Вт. Габариты 495×283×550 мм, масса – 17 кг. | 8 м, 50 м вод. ст., 75 л/мин. | 11200 руб. | |
| «Marina APM100/25» | Насосная станция стационарной установки с внешним эжектором, позволяющая производить отбор воды со значительной глубины. Чугунный корпус. Мембранный бак – 25 литров. Мощность привода – 1100 Вт. Повышенный диаметр всасывающего и выходного патрубков (1¼ дюйма). Масса – 24 кг. | 25 м, 35 м вод. ст., 2400 л/час | 17700 руб. | |
| «Grundfos Hydrojet JP 5/60» | Автоматическая насосная станция со встроенным эжектором. Корпус и лопасти рабочего колеса – нержавеющая сталь. Объемный гидроаккумулирующий бак на 60 литров. Мощность – всего 775 Вт. Масса – 23.2 кг. | 8 м, 40 м вод. ст., 3000 л/час | 29700 руб. |
И в завершение публикации – полезная видео-информация, которая также поможет определиться с выбором насосной станции для дома:
Последовательность подключения
Подключение к колодцу и скважине
Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу
При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:
- Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
- На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
- В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
- Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
- На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.
- Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
- В траншеи прокладываются водопроводные трубы.
- На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
- Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
- Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
- Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
- Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
- Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.
Особенности подключения к водопроводу
Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним. Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:
- гидрогеологические условия местности изменились;
- используется устаревшее оборудование;
- поскольку количество жильцов возросло, потребности водопотребления стали больше.
Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:
- Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
- Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
- Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
- Далее производится прокладка и подключение электропроводки.
- После этого можно выполнять пробный запуск, настройку и регулировку оборудования.
Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.
Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:
- На реле давления открывается крышка.
- Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
- Для регулировки давления включения нужно крутить винт с обозначением «Р».
- После регулировки крышка на реле ставится на место.
Также не стоит забывать, что на длительную и исправную работу насосного оборудования влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.
Особенности установки

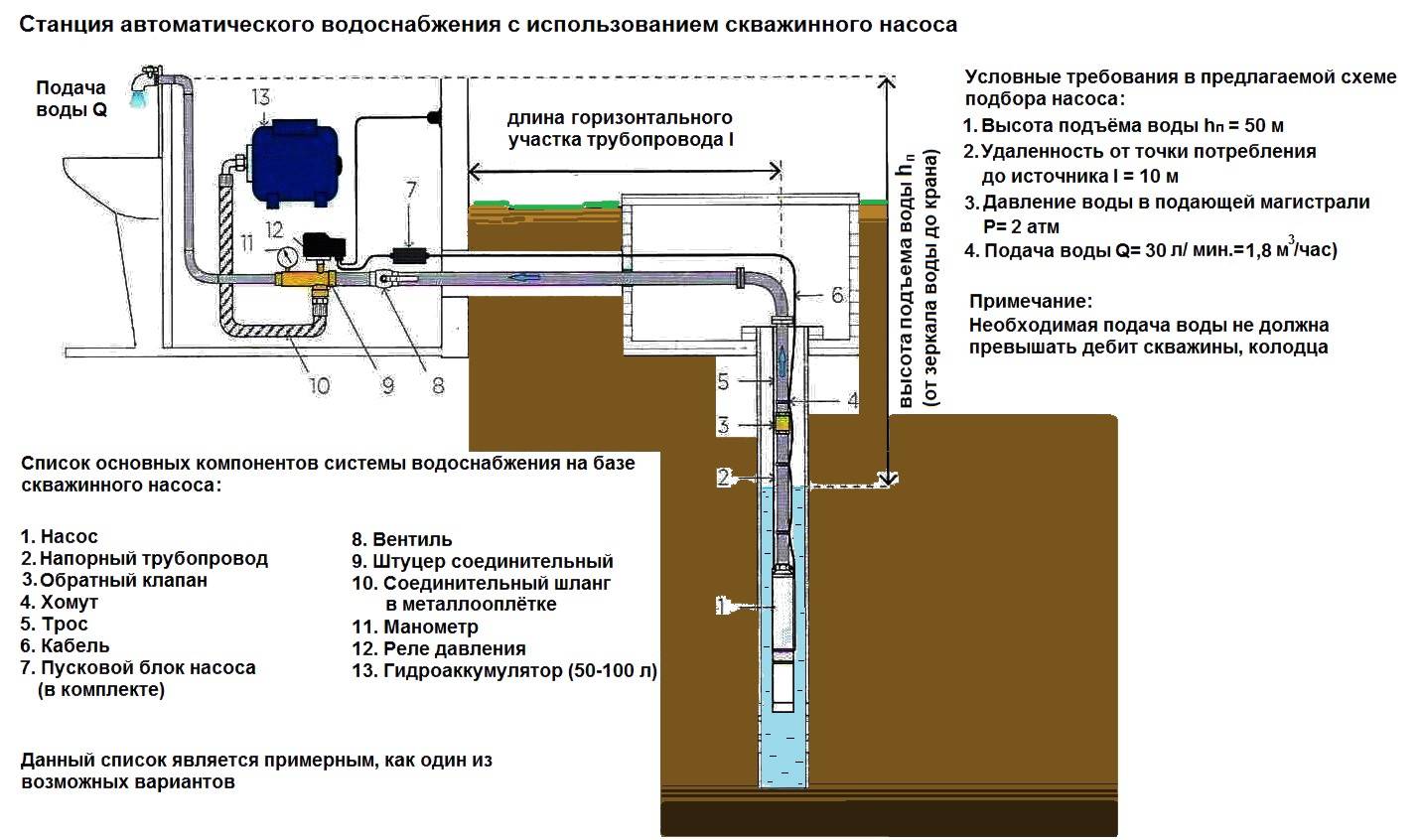

Схема подключения насосной станции к скважине
Чтобы система не вышла из строя, нужно соблюсти следующие рекомендации по ее монтажу:
Интервал между источником колодезной воды и рабочим агрегатом должен соответствовать нормам, которые указаны в техническом паспорте к оборудованию.
Поверхностный насос должен стоять в отапливаемом помещении с приходом холодов, в противном случае система промерзнет и потребуется дорогостоящий ремонт.
Комната должна быть оснащена хорошей вентиляционной системой. Если пренебречь этим условием, разность температур окружающей среды станет причиной образования в баке корпуса конденсата.
Для проведения трубопровода рекомендуется отдавать предпочтение полипропиленовым трубам, которые устойчивы к коррозии и не боятся высокого давления.
Оборудование лучше монтировать в отдаленном помещении, поскольку при включении двигатель издает много шума.
Стоит воздержаться от использования системы для полива огорода на даче. Частое включение и отключение оборудования отрицательно сказывается на работоспособности и сокращает срок эксплуатации.
Для снижения вибрации насос советуют устанавливать на толстом резиновом коврике или амортизационных подушках
Делается это с целью снижения вибрации.
Во время монтажа важно позаботиться о заземлении.
Виды станций на скважину для частного дома

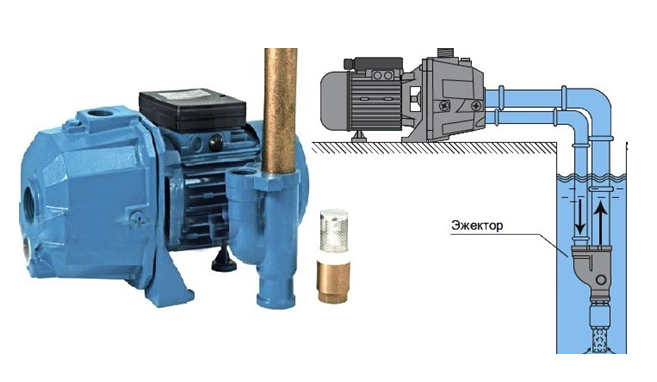

Внешний эжектор для насосной станции обеспечивает дополнительные метры подъема воды
Существует несколько видов насосного оборудования, каждое из которых обладает своими техническими особенностями, а также преимуществами и недостатками. Чтобы выбрать подходящую систему в конкретном случае, нужно более детально изучить данный вопрос.
В зависимости от конструктивных особенностей оборудование классифицируется следующим образом:
- Система с выносным эжектором или погружной насос, особенность работы которого заключается в полном погружении в колодец. Высота водяного столба не имеет значения, поскольку агрегат установлен непосредственно у зеркала воды. Всасывание колодезной воды осуществляется за счет эффекта Бернулли непрямым способом. Стоимость такого оборудования значительно выше аналогов, обусловлено это высокой производительностью и мощностью. Устанавливают такие насосные станции для скважин 40 метров и более.
Система со встроенным эжектором. Осуществляется непрямое всасывание колодезной жидкости. Принцип работы устройства следующий: насос обеспечивает в трубопроводе высокое давление, благодаря чему создается струя, которая проходя через сопло эжектора в камере всасывания создает пониженное давление. Основное достоинство этого оборудования – исключена вероятность работы вхолостую, поскольку он качает воду в контуре рециркуляции непрерывно.
- Система с прямым всасыванием. В водозаборной трубе водяной агрегат создает разрежение, в результате атмосферное давление выталкивает воду в трубу. Трудность в работе возникает в силу ограниченного давления воздуха. Такие насосные станции подходят для скважины 15 метров и не более.
Принцип работы напорного оборудования
Установки эжекторного типа более мощные
Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.
Работает поверхностный насос по такому принципу:
- Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
- Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
- При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.
Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.
Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.
Особенности, плюсы и минусы каждого
Насосная станция для скважины или колодца представляет собой специфическую технику, состоящую из нескольких весьма важных деталей и компонентов:
- гидравлический аккумулятор;
- насос;
- реле, которое управляет включением и выключением насоса;
- система фильтрования воды от примесей;
- защитный клапан;
- трубы для подачи воды или мягкие их аналоги.
Более дорогие модели дополнительно оснащаются функциями защиты от перегревания и работы без воды.
Погружной насос был разработан для установки под водой внутри колодца
Чтобы оборудование эффективно работало, очень важно обеспечить действенную защиту, когда резко понижается уровень подземных вод. Поэтому специалисты по эксплуатации аналогичного оборудования советуют использовать систему типа поплавка, которая размыкает электрическую цепь, когда уровень воды резко понизится
Достоинства и недостатки станций
К преимуществу относятся:
- небольшие размеры гидравлического аккумулятора;
- легкая установка и разборка при необходимости;
- доступное обслуживание и выполнение ремонтных работ;
- демократическая стоимость.
Как и любая техника, они имеют специфические негативные качества:
- при установке внутри здания или в непосредственной близости, она издает весьма много шума, поэтому ее монтаж связан с существенными затратами на звукоизоляцию;
- высокое потребление электрической энергии;
- нужно утеплять на зиму и обеспечить постоянную вентиляцию помещения, где размещено оборудование;
- для забора воды с глубины более 8 м нужно устанавливать эжектор;
- электрический двигатель охлаждается только за счет перекачиваемой жидкости, поэтому он может отключиться — срабатывает система защиты от перегревания;
- иногда насос может выдавать низкий КПД, а использование более мощного агрегата приведет к перерасходу электрической энергии;
- малый срок эксплуатации;
- использование дополнительной системы фильтров, потому что эффективность работы зависит от чистоты воды.
По сравнению с погружными насосами, у станций производительность ниже, даже при стабилизации давления.
Плюсы и минусы насосов
Вначале рассмотрим положительные качества:
- бесшумная работа, т. к. двигатель находится под водой;
- могут поднимать воду с большой глубины до 40 м;
- компактность размеров изделия позволяет устанавливать его в скважине;
- весьма высокая эффективность работы;
- высокая надежность и большой срок эксплуатации;
- можно подбирать изделия исходя из водного напора;
- его расположение внутри колодца позволяет экономить место не только в доме, но и на территории приусадебного участка;
- при консервации на зимний период надо достать его из воды на поверхность, слить воду и закрыть отверстие всасывания.
Недостатки:
- каждое открытие кранов в доме, например, для того, чтобы помыть руки перед едой, набрать воды в чайник, вызывает запуск насоса, а каждое изделие рассчитано на определенное количество таких циклов;
- сложность проведения профилактических работ, потому что агрегаты монтируются внутри колодца, каждый раз его надо поднимать на поверхность для осмотра и техобслуживания;
- довольно высокая стоимость. технического обслуживания и ремонта.
Для скважин большой глубины рекомендуется устанавливать погружные центробежные насосы, чтобы исключить повреждение системы фильтрации и внутренних стенок скважинного колодца.
Алгоритм работы насосной станции
Чтобы понимать принцип работы насоса, это можно представить в следующей последовательности:
- изначально вода поступает в гидробак и наполняет его;
- после этого автоматически меняются показатели давления в системе. Значение достигает предельного максимума;
- срабатывает реле, которое отключает насосную станцию;
- в отключенном состоянии насоса показатели давления снижаются до минимальной границы;
- реле реагирует на изменения и включает насос, что сопровождается очередным заполнением водой.
Без автоматических регуляторов приходилось бы самостоятельно контролировать работу насосной станции. Однако в условиях использования погружных насосов это практически невозможно. Без реле и гидроаккумулятора насосы не славились бы длительными сроками эксплуатации. За счёт наличия этих конструктивных элементов владельцы могут безопасно пользоваться насосами. Одновременно удается поддерживать оптимальные показатели постоянного давления.
Если для включения душа постоянный напор – это не обязательное условие работы, то для стиральной машинки этот показатель очень важен. В противном случае вы не сможете пользоваться автоматическими системами с потреблением водоснабжения. В резервуарах насосных станций допускается хранение до 20 л воды. Даже если произойдет аварийное выключение насоса, у вас будет определенный запас, что позволит пользоваться сантехническими приборами.
Правила монтажа
Установка насосной станции в колодце

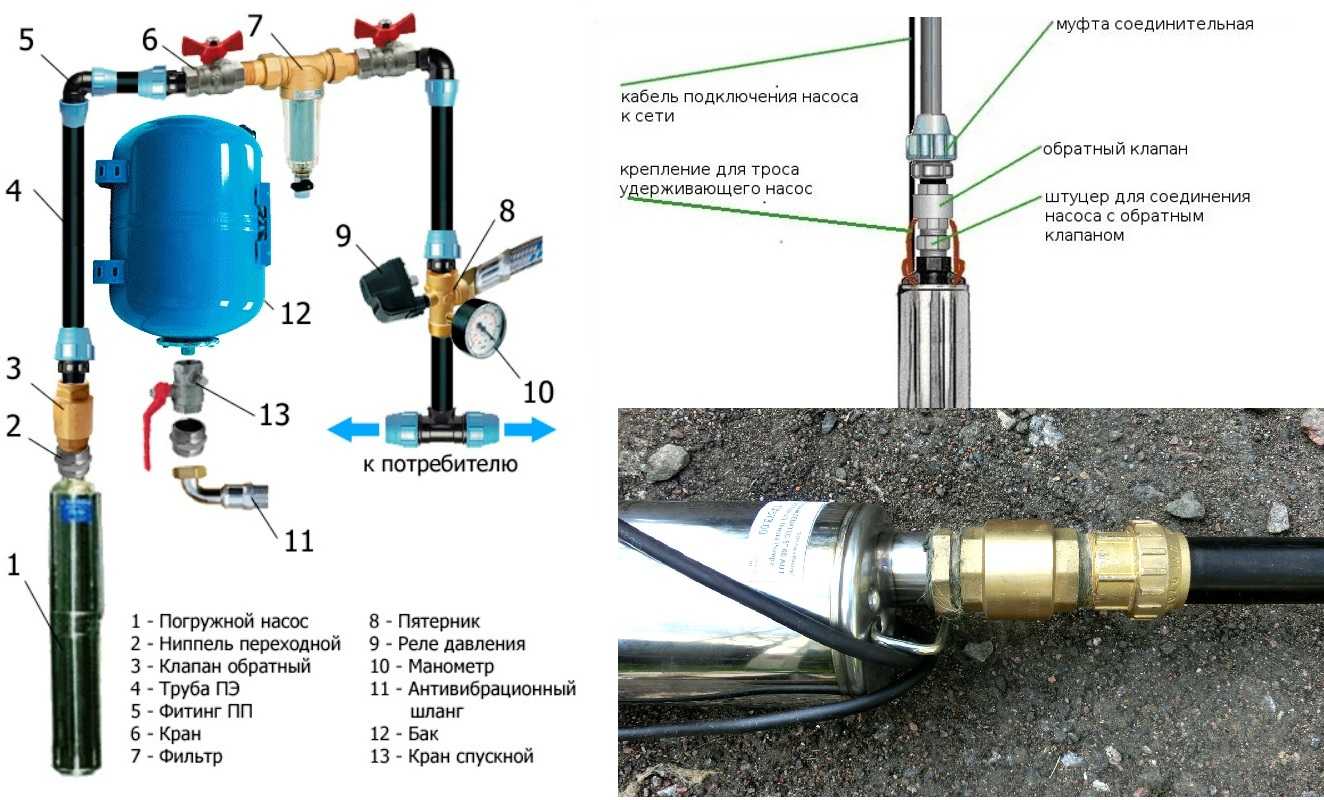

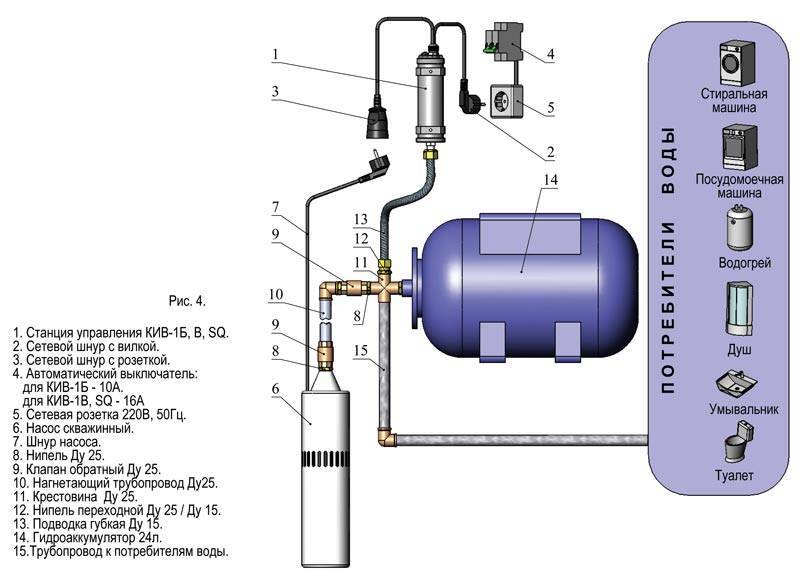

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.
Выбор места для установки устройства
Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:
- внутридомовое помещение (подвал, подпол);
- кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
- полка в колодце.
При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

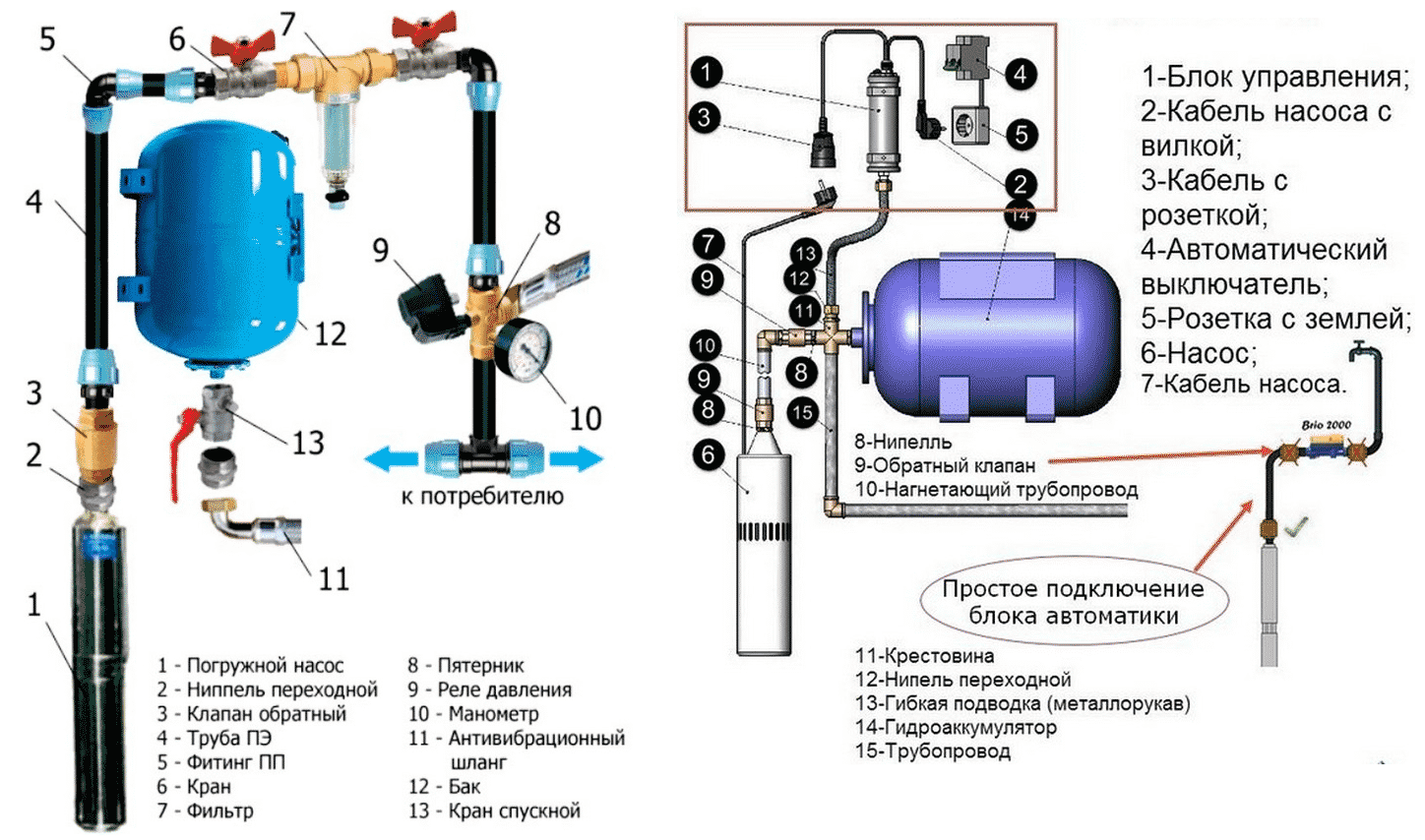

Схема подключения
Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.
Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт
При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода
В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.
Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

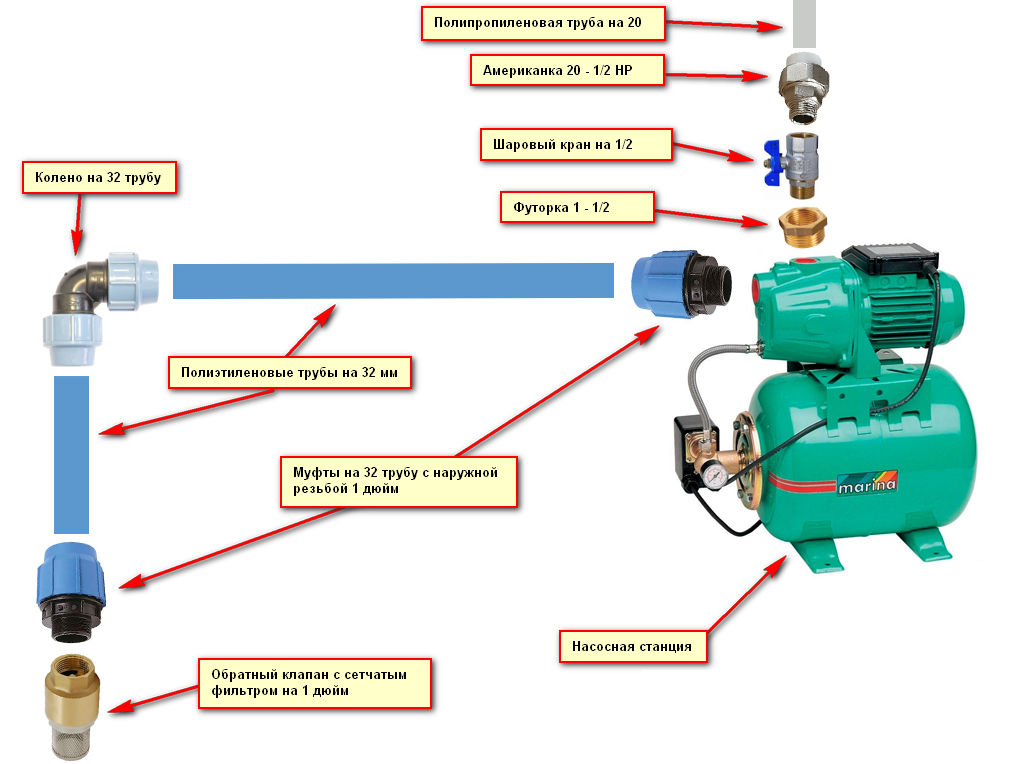

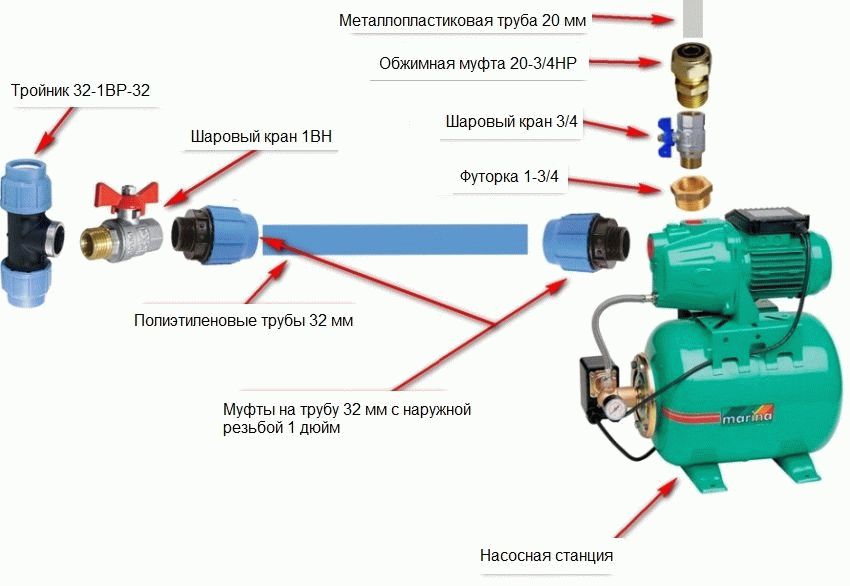

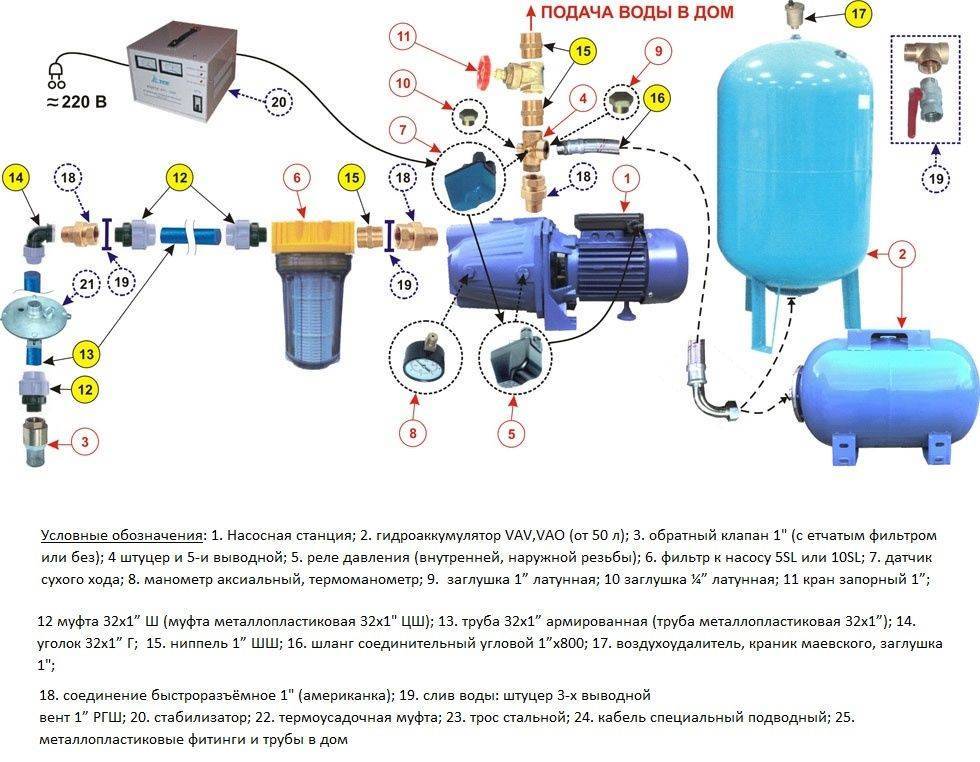

Обвязка насосной станции в частном доме выполняется в таком порядке:
- Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
- Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
- Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
- Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
- Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.
После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.
При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода
Варианты подключения станции
Подключение насоса через скважинный адаптер
Подключать насосную станцию к трубопроводу можно двумя способами:
- Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
- Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.
