Материалы для строительства столбчатого фундамента
Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.
Фундамент из бревен
Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.
Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)
Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.
Опоры из кирпича и бетонных блоков
Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).
Фото 4. Опорные столбы из красного кирпича
Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.
Фото 5. Опорные столбы из блоков
Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.
После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.
Монолитные железобетонные и трубные столбчатые фундаменты
Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.
Фото 6. Железобетонные опоры столбчатого фундамента
Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.
Фото 7. Столбчатое основание с использованием асбестоцементных труб
В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.
Фото 8. Бетонные опорные столбы основание с подошвой в нижней части
Особенности технологии
Вариант возведения фундамента с применением бетонных блоков имеет определённые преимущества:
- Один из дешёвых вариантов, так как стоимость одного блока в среднем составляет 50 руб. за единицу. При самых простых подсчётах закладка десяти опор потянет затраты на материал не больше 3000 руб.
- Сроки осуществления работ довольно малы. При благоприятных обстоятельствах работы могут быть выполнены за 1 – 2 дня.
- Существенные преимущества в технологии укладки. Она схожа со способом кладки кирпича. Ответственным моментом является лишь правильно соблюдённая геометрия и уровень опор в горизонтальном направлении.
Проект столбчатого фундамента из блоковИсточник pesthouse.ru
Найти более простой вариант фундамента под лёгкие постройки довольно сложно.
Расчет фундаментного основания
Правильный расчет фундамента учитывает следующие моменты:
- определение типа грунта;
- определение глубины промерзания;
- расчет заглубления основания;
- выбор материалов для столба;
- определение оптимального расстояния между столбами (зависит от типа ростверка).
Последствия неправильного расчета фундамента
Определение типа грунта
Для тех, кто решил строить столбчатый фундамент своими руками, пошаговая инструкция начинается с проверки грунта, подходит ли он для такого типа оснований? Этот тип основания нельзя строить на склонах гор или любых наклонных поверхностях, потому что его горизонтальная устойчивость минимальна. Его также нежелательно строить там, где велик среднегодовой уровень осадков или рядом расположены болота и реки. В таких местах почва пропитана водой на глубину несколько метров, поэтому неспособна выдерживать такие нагрузки. Во всех остальных местах строить дом на таком основании вполне возможно.
Различные виды грунта
Расчет глубины промерзания и заглубления фундамента
Зимние морозы приводят к замерзанию воды, которая наполняет грунт. Чем ниже температура воздуха, тем глубже проникает мороз в почву. Глубина промерзания зависит от температуры на улице, структуры почвы и уровня грунтовых вод. Поэтому мелкозаглубленный фундамент используют лишь в тех регионах, где зимняя температура не опускается ниже минус 5 градусов. Если вы не знаете, какая глубина промерзания в вашей местности, воспользуйтесь таблицей или обратитесь к строителям.
Таблица глубин промерзания грунта
Выбор материала опорных столбов
Ленточный фундамент своими руками фото и видео советы От типа используемых материалов зависит прочность и устойчивость ленточного фундамента со столбами. Не стоит экономить на этапе закладки основания. Это увеличивает расходы на капитальный ремонт здания в будущем.
Для создания конструкции можно применять такие материалы:
- дерево;
- натуральный камень;
- красный полнотелый кирпич;
- бетонные и газобетонные блоки;
- асбестоцементные, металлические и полипропиленовые трубы;
- ;
- буронабивные изделия промышленного производства.
Древесина
Деревянные бруски применяются для формирования незаглубляемых ростверков при строительстве вспомогательных построек — бань, гаражей, уличных туалетов.
Бутовый камень
Долговечный материал давно используется для возведения оснований. Для укладки каменного фундамента требуется помощь специалистов. Подгонять разные камни достаточно сложно. В бытовых условиях такой материал применяется крайне редко.
Кирпич и блоки
Для строительства заглубленной в грунт части ростверка используют только полнотелый или клинкерный кирпич высокой прочности. Комбинированные фундаменты ленточно-столбчатого типа обязательно включают бетонную часть. Кирпич впитывает влагу, поэтому кладку нужно покрывать битумной мастикой.
Трубы
Трубы из полипропилена, асбестоцемента или металла применяются для установки несъемной опалубки. В полость изделия внедряют арматурный каркас и заливают бетонный раствор.
В результате получаются прочные железобетонные опоры. Металлические трубы обрабатывают гидроизоляционным составом, защищающим материал от коррозии.
Бетонные столбы
Вертикальные части столбового фундамента из бетона изготавливаются на месте. Предварительно выкапывают или бурят скважины. В полученный канал устанавливают несъемную или съемную опалубку и арматурный каркас. Можно приобрести готовые или столбы. Их устанавливают в местах с самой высокой весовой нагрузкой и объединяют лентой.
Набивные и буронабивные столбы
Изделия можно приобрести на заводе или строительном рынке. Монтаж требует привлечения специальной техники. Столбы представляют собой полые опоры, внутри которых размещают арматурный каркас и заливают бетон. Возможно строительство комбинированных оснований из 2 видов столбов.
Как сделать незаглубленный фундамент?
Обустройство столбчатых фундаментов незаглубленного типа считается наиболее простым. Для него не придется выкапывать скважины. Достаточно снять верхний слой почвы и можно приступать к монтажу опор.
Процесс возведения такого основания своими руками делится на несколько этапов:
- Нанесение разметки. Определение местоположения будущих опор.
- Обустройство песчаной подушки под каждым столбом. Песок выкладывается слоем не менее 15 см и тщательно трамбуется.
- Монтаж опор. Чаще для этого используют бетонные блоки размером 200×200×400 мм. Они выкладываются двумя рядами в шахматном порядке. Для скрепления блоков используют густой цементный раствор.
- Гидроизоляция столбов.
Подробнее технология возведения незаглубленного основания описана в видеоролике.
Характеристика столбчатого основания
Частота установки столбов составляет 150-250 см, иногда бывает и реже, но тогда понадобится более мощный монолитный или сборный ростверк из различных материалов, включая бетон, железобетон, металл или дерево.
Столбчатый фундамент своими руками лучше подходит:
- для постройки не тяжелого строения без цоколя;
- к кирпичному дому, когда нужна основа с глубоким заложением, поскольку здесь сплошная основа неприемлема, как неэкономичная;
- когда нужна меньшая осадка, нежели допускает ленточный фундамент;
- при необходимости минимизировать негативное воздействие на основание, вызванное морозным пучением;
Минимальное сечение столбов определяется материалом, из которого они изготовлены:
- бетонные и бутобетонные – 0,4 м;
- каменные – 0,6 м;
- кирпичные над поверхностью земли – 0,38 м, при наличии забирки – 0,25 м;
- бутовые – 0,4 м.
Два варианта столбчатого фундамента.
Причины разрушения
Столбчатые фундаменты возводят для домов, имеющих небольшой вес. Это в основном каркасно-щитовые дома и срубы.
Разрушение такого основания может быть вызвано целым рядом причин:
- использование некачественных материалов с недолгим сроком службы;
- неправильный расчёт несущей способности грунта и фундамента на стадии проектирования;
- отсутствие гидроизоляции столбов;
- увеличение нагрузки на фундамент в результате перепланировки внутридомовых конструкций;
- подошвы фундаментов оказались в зоне пучинистого грунта;
- подъём уровня грунтовых вод;
- неправильно установленная система водоотведения.
Выбор вида столбчатого фундамента
Устройство столбчатого фундамента и бетона
В зависимости от того, какой материал используется при монтаже столбчатого фундамента, выделяют несколько его видов, каждый их которых характеризуется собственными особенностями:
- Железобетонный монолит. Отличается прочностью. Вполне может выдержать, к примеру, вес деревянного двухэтажного дома. Не требователен к структуре грунта.
- Кирпичный. Если брать для такого фундамента обожженные полнотелые кирпичи с низким коэффициентом поглощения влаги, то прослужит он дольше всего.
- Бетонный. Срок его службы зависит от качества взятого материала.
- Из бутового камня. Устанавливать его можно только на ровной поверхности, поскольку на подвижных грунтах он не устойчив.
- Бутобетонный. Характеризуется надежностью. Кладется разными способами.
- Деревянный. Подойдет для легких построек: беседок, террас, веранд. Если материал обработать гидроизоляционным, огне- и биозащитным материалами, то прослужит деревянный фундамент довольно длительное время.
- Асбестовый. Выполняется из асбестовых труб, играющих роль своего рода несъёмной опалубки. Вполне выдерживает утяжеленную постройку.
- Из металлических свай, которые вкручиваются глубоко в грунт, закрепляясь в наиболее плотных его слоях.
Выбор вида фундамента и материала осуществляется с учетом структуры грунта и веса строительной конструкции, которую ему предстоит выдержать. От этих показателей также будет зависеть степень заглубленности фундамента, который может быть:
- Незаглублённый. Устанавливается без сильного заглубления в землю, только лишь с предварительным снятием ее плодородного слоя. Такой тип фундамента подойдет для непучинистых грунтов. Лучше всего сооружать его из кирпича или бетона. Приемлем для возведения на нем небольших хозяйственных построек и бань.
- Мелкозаглублённый. Чаще всего выполняется из асбестовых, пластиковых или железны труб, заглубляемых в грунт на 0,4 — 0,7 м. Подходит для строительства на слабопучинистых повчах веранд, беседок и террас.
- Заглублённый. Его опоры при монтаже заглубляются ниже уровня зимнего промерзания грунта. Как правило, заглубленные фундаменты устанавливают на влагонасыщенных и глинистых почвах.
От правильного, грамотного выбора вида столбчатого фундамента будет зависеть срок службы всей постройки и ее прочность. В противном случае стены могут перекоситься, по ним пойдут трещины, или дом вообще просядет.

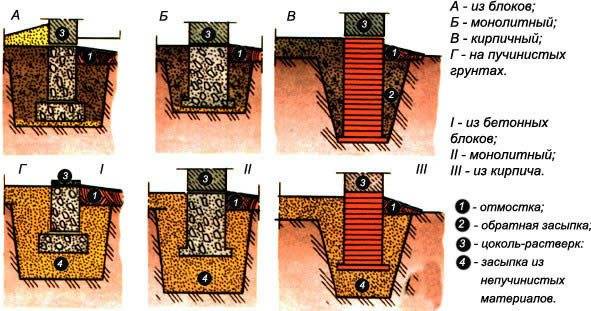

Виды столбчатого фундамента

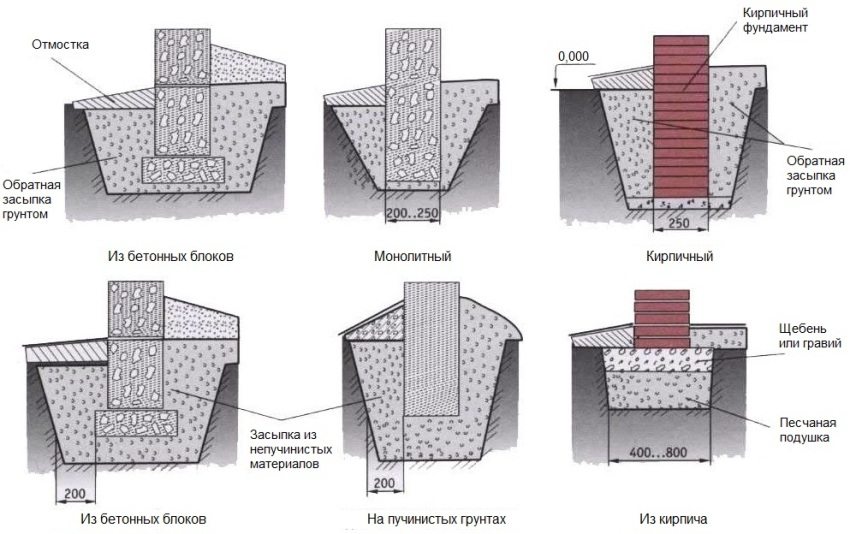

Различные способы обустройства столбчатого фундамента
Материалы для возведения фундамента
Для фундаментных оснований могут быть использованы следующие материалы:
- железобетон;
- бутобетон;
- блоки;
- кирпич;
- натуральный камень;
- дерево;
- трубы: асбестовые или пластиковые.

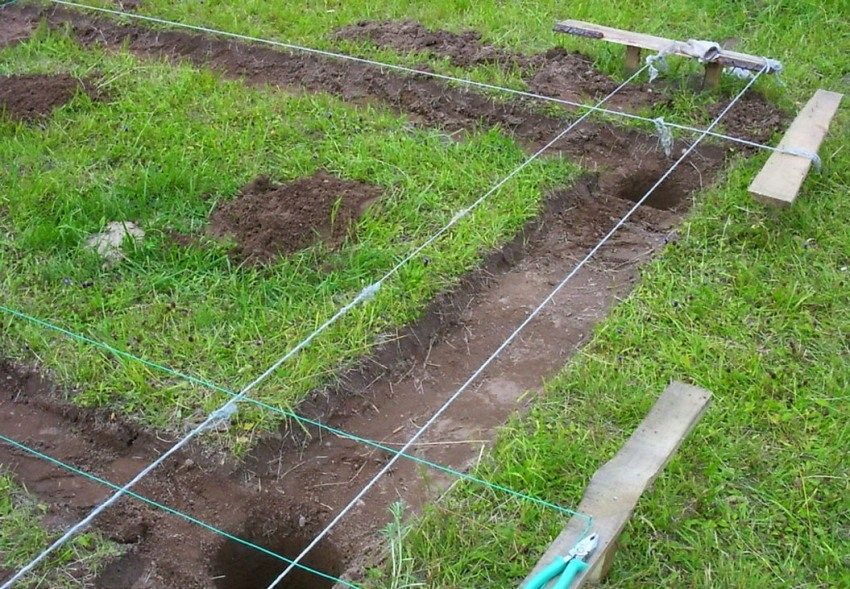

Первым этапом обустройства фундамента является разметка
Глубина заложения фундамента
Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами строения и геологическими характеристиками грунта в пятне застройки.
По глубине заложения столбчатые основания делятся на три основных типа:

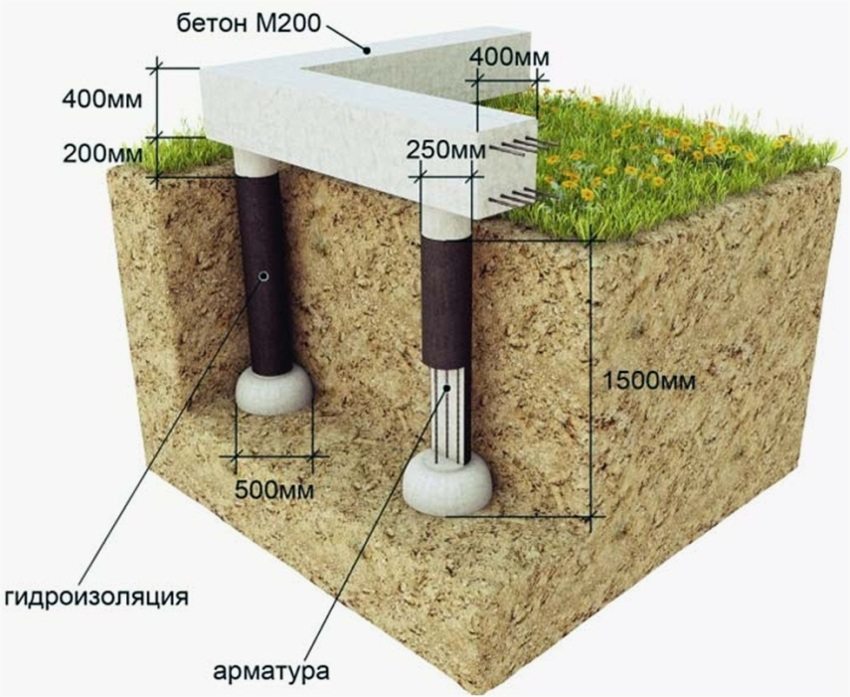

Схема обустройства столбчатого фундамента с глубиной заложения 1500 мм
Где лучше использовать фундамент на столбах
Самостоятельно построить столбчатый с ростверком поверх опор фундамент своими руками несложно. Приведенная пошаговая инструкция и описанные выше нюансы изготовления подобной опоры помогут справиться с задачей даже начинающему строителю. Все выполняется буквально за несколько дней. Правда придется подождать до месяца, пока застынет бетон в ростверке, но иначе никак.
Если строение в планах возводить легкое, то подобный фундамент для него по стоимости и срокам работ сделать будет выгодней всего. Проект можно подготовить даже самому. А вот расчеты для основания под массивным коттеджем лучше заказать у профессионала.
«>

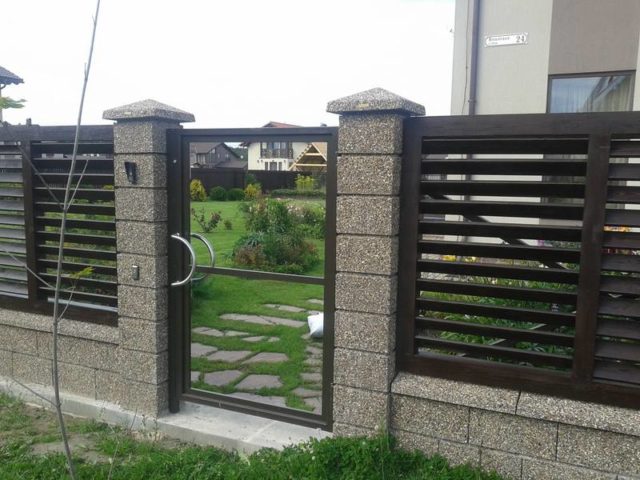

Столбчатые опоры для забора – разновидности изделий и отличия по форме
Хозяева частных домов используют различные виды материала для изготовления столбов изгороди:
- древесину. Традиционно используется брус, имеющий в поперечном сечении форму квадрата или прямоугольника, а также оцилиндрованные бревна. Деревянные опоры обеспечивают эстетическое восприятие забора. Однако они отличаются повышенной ценой и имеют ограниченный ресурс использования. Опорные элементы из древесины используют для временных оградительных конструкций;
- металл. Металлопрофиль и трубы отличаются сортаментом и формой поперечного сечения. Стальные опоры характеризуются долговечностью и способностью воспринимать повышенные усилия. Металл обладает устойчивостью к воздействию факторов природного характера. Опорные стойки из металла применяют для возведения различных видов оград, которые крепятся с помощью сварки;
Для изготовления столбов изгороди используют различные виды материала
асбоцемент. Материал отличается хрупкостью и восприимчив к воздействию ударных нагрузок. Асбоцементные трубы требуют повышенной аккуратности при монтаже. Для повышения прочностных характеристик асбоцементных опор их внутренняя полость должна заливаться бетоном. Асбоцементные опоры используют для различных видов заборов;
кирпич. Презентабельно выглядят заборные опоры, изготовленные из отожженного кирпича. Массивные опорные элементы обеспечивают неподвижность конструкции благодаря повышенным прочностным свойствам
Для обеспечения устойчивости опор важно знать правила выполнения кирпичной кладки;
бетон. Столбики для забора бетонные уверенно конкурируют с металлопрофилем и деревянными брусьями
Для изготовления опор необходимо использовать специальный раствор бетона на базе цемента М400. Подготовленной смесью производится заливка коробчатой опалубки, в которой установлен металлический каркас. Для улучшения визуального восприятия поверхность бетонного столба декорируют.
Многие устанавливают заборные столбы из бетона. По эксплуатационным характеристикам они не уступают, а порой даже превосходят опорные элементы из других материалов. Опоры, изготовленные из бетона, предлагаются в расширенном ассортименте.
Они отличаются:
- формой поперечного сечения;
- вариантом конструктивного исполнения;
- особенностями крепление секций.
В расширенном ассортименте предлагаются опоры, изготовленные из бетонаПо конфигурации профиля столбики бетонные соответствуют форме следующих геометрических фигур:
- круга;
- квадрата;
- треугольника;
- прямоугольника;
- многогранника.
По конструкции столбчатые опоры делятся на следующие разновидности:
- монолитные изделия. Они отличаются повышенным запасом прочности и способны сохранять целостность под воздействием значительных нагрузок. Применяются для монтажа массивных ограждений. Цельные стойки дешевле наборных элементов;
- составные опоры. Они состоят из бетонного массива, внутри которого находится металлическое основание. На наружной части столба закреплены декоративные элементы различного цвета и фактуры. Сборные опоры уступают по прочностным характеристикам монолитным.
Заборные секции соединяются со столбами различными методами:
- с помощью пазов, расположенных параллельно оси опоры. Пазовое крепление позволяет ускоренными темпами выполнить монтаж бетонных секций забора;
- путем крепления к закладным элементам из древесины. Деревянные вставки, выполняющие функцию закладных элементов, позволяют надежно крепить ограды из древесины;
- методом фиксации с помощью сварки к металлическим петлям. Металлический крепеж в виде петель используется для фиксации кованых секций забора, а также ограждений из профлиста или поликарбоната.
Различными методами соединяются заборные секции со столбами
