Виды узлов подключения
Н-образный узел, расположенный снизу, облегчает процесс настройки, перекрытия радиаторов и слива из них теплоносителя. В зависимости от типа контурной арматуры существует несколько разновидностей конструкций.
Однотрубные
Выбирать систему подключения с 1 или 2 трубами нужно исходя из площади помещения Теплоноситель двигается по магистрали на приборы отопления. Вследствие падения температуры воды батарея хорошо прогревается только в первой цепи, последние остаются холодными. Для выравнивания разницы температур применяется байпасная разводка. Система термокомпенсации делит входные потоки на две части. Одна направляется на радиаторные устройства и начинает нагревать корпус. Вторая в этот момент двигается к следующему прибору.
Двухтрубные
Радиаторы прогреваются равномерно без байпаса. При наличии нижнего узла применяется конструкция «бинокль» в виде фитингов с кранами регулировки и закрытия. Один патрубок выводится на подачу, второй – на обратку.
Комбинированные
Магистраль с байпасным каналом внутри применяется в однотрубной и двухтрубной разводке. На теплотрассе из одной трубы байпас немного приоткрывается, из двух – полностью закрывается.
Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки
Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.
Т-образная трубка
Шаг 1. На трубку надевается резьбозажимное соединение.
Надевается резьбозажимное соединение
Шаг 2. После этого трубка развальцовывается.
Развальцовка Т-образной трубки
Шаг 3. Далее можно приступать непосредственно к монтажу трубок.
Монтаж трубок
Трубки установлены в разные стороныШаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.
Отопительный прибор подключен с помощью Т-образных трубок
Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.
Декоративная накладка Пример использования декоративных накладок
Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.
Присоединительный набор
Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.
Направляющие Кольцо для фиксации трубы
Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.
Кольцо надевается на трубу Труба фиксируется с помощью кольца Вставляется фиксатор
Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.
Обрезка трубы
Надевается резьбозажимное соединение Монтаж к радиатору отопления
Устанавливаются декоративные накладки, предварительно обрезанные по размеру.
Отмечается место среза Установка декоративных накладок
С помощью данного элемента две части соединяются между собой.
Этот элемент необходим для соединения двух частей Соединение двух частей
Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.
Комплект крепится к перекрытию Монтажные работы закончены
3 Монтаж радиаторов отопления – подключаем правильно
Чтобы батареи были установлены правильно, требуется добиться горизонтального их расположения. Для полного слива воды с радиаторов в конце отопительного сезона многие устанавливают батареи с небольшим наклоном в сторону трубы обратки
Очень важно соблюдать расстояние радиаторов от поверхностей. Так, например, батареи необходимо располагать не ближе 8–10 см до подоконника
Зазор между полом и радиатором должен быть 8–12 см. Расстояние до стены требуется делать не менее 5 см.
До того как начать устанавливать батареи необходимо произвести обработку стены. Для этого потребуется совершить штукатурные работы. Надо стены выровнять и подготовить их к финальной отделке. По завершению для спуска воздуха на все радиаторы ставят клапаны. Затягивать их необходимо с усилием не более 12 кг. Очень удобен для такой цели динамометрический ключ. Он позволит с определенным зажимом аккуратно затянуть все клапаны.
Прежде чем зафиксировать радиаторы, требуется установить заглушки, прокладки и пробки. Также не помешает размещение терморегулирующей арматуры. Обязательно нужно помнить, что не разрешается зачищать поверхность, которая контактирует с уплотнительными прокладками. Поскольку из-за нарушения этого правила может быть протечка, так как при стыке таких элементов герметичность будет отсутствовать.
Для того чтобы радиаторы закрепить на стене, потребуются кронштейны. Их фиксацию осуществляют при помощи дюбелей. Обязательно нужно сделать правильные замеры расположений кронштейнов, поскольку радиаторы должны вешаться на крюки между секциями. При правильном размещении коллекторы батарей войдут в кронштейны. После этого обязательно надо проверить расположение радиаторов при помощи уровня. По завершению можно заняться подсоединением отопительной системы к стояку.
В случае если в системе обогрева решили применить шаровые краны, то не забывайте, что герметичности в таком случае очень тяжело добиться. Работу с такой деталью поручить лучше профессионалам. В качестве замены возможно применение обычного вентиля для радиаторов. Они очень удобны в работе. За протекание при их использовании беспокоится не стоит.
При использовании однотрубной системы обогрева понадобится применение байпаса. Если такую деталь не установить, то стояк будет парализован в случае закрытия крана отопительной системы. Чтобы уменьшить потери тепла, лучше сделать теплозащиту стен. Для этого потребуется фольга, которая будет отражать от батарей тепло назад в помещение. Также для повышения теплового эффекта вместе с таким материалом можно использовать теплоизоляцию. Такой «пирог» не даст теплу выходить на улицу.
Зона монтажа радиаторов
Как правило, батареи устанавливаются под окнами, это позволяет отсечь потоки холодного воздуха, поступающие из окна и предупредить обмерзание стекол. Чтобы добиться нужного эффекта, радиатор должен занимать не менее 70% ширины оконного проема, поэтому выбирая мощность прибора, следует промерить оконный проем и просмотреть параметры батареи. Второй важный нюанс – высота радиатора и зона его монтажа.
Следует соблюдать правила:
- расстояние от нижнего коллектора до пола 80-120 мм;
- расстояние до подоконника 100-120 мм;
- расстояние до стеновой панели 30-50 мм.
Если поместить батарею по правилам, ногам будет тепло, окна не обледенеют, а подоконник не помешает потокам теплого воздуха подниматься вверх, не снизит интенсивность перемещения тепла.
Однотрубная схема отопительных систем
Однотрубная система отопления: вертикальная и горизонтальная разводка.
В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.
Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.
Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.
В многоэтажных домах используется вертикальная однотрубная система отопления.
В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.
Отопление по однотрубной схеме в частном доме.
В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.
Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
Как подключить радиаторы к однотрубной системе отопления
Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.
Подобная система обладает парой недостатков:
- Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
- Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.
Выбор теплоносителя
Сравнение параметров воды и антифриза
Следующий этап запуска системы отопления зимой — выбор теплоносителя. Несмотря на появление новых незамерзающих жидкостей вода остается оптимальным вариантом для заполнения. Это связано с ее теплоемкостью — 1 ккал/(кг•град). Чем меньше этот показатель — тем больше энергии нужно затратить на нагрев дома. То есть количество тепла, которое затрачивается для ее нагрева, будет передаваться в помещение с минимальными потерями.
Однако, помимо этого нужно учитывать отрицательные стороны использования воды. Главным из них является кристаллизация при минусовой температуре. Это будет причиной появления ледяных пробок в трубах и батареях. Поэтому в инструкции по запуску системы отопления обязательно указывается, что при минусовых температурах в помещении использовать воду не рекомендуется. В таком случае следует заливать антифриз. Он отличается в зависимости от состава.
Теплоноситель на основе этиленгликоля
В настоящее время для первого запуска системы отопления он не применяется. Это связано с его высокой токсичностью — при попадании на кожу или в дыхательные пути он опасен для здоровья человека. Но в то же время по своим параметрам он максимально приближен к воде. Разница заключается лишь в большей плотности.
Пропиленгликоль
Он входит в состав стандартной пищевой добавки и полностью безопасен для человека. Недостатком является высокая стоимость и большая теплоемкость.
Теплоноситель на основе глицерина
В настоящее время это лучшая замена пропиленгликолю. Эти антифризы имеют более высокий показатель теплоемкости и так же безопасны для применения как в открытых, так и закрытых системах отопления. К недостаткам глицерина относится его текучесть. Поэтому при планировании порядка запуска отопления нужно добавить замену резиновых прокладок на паронитовые. Таким способом можно избежать появление небольших протечек.
Пошаговая инструкция по установке чугунных батарей в квартире
Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.
Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.
Газосварка Уровень | Набор ключей Рулетка и карандаш |
Перфоратор |
Материалы:
- комплект батарей нужного размера;
- уплотнитель (лен или лента ФУМ);
- фурнитура (заглушки, тройники);
- кран Маевского;
- терморегулятор;
- крепежные элементы (кронштейны).
Демонтаж старого радиатора | Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты. |
Перед началом монтажа необходимо выполнить разметку под крепления для батареи Общая схема разметки под кронштейны для радиатора | Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении.
|
Монтируем кронштейны и устанавливаем на них батарею | Устанавливаем кронштейны в стену.
|
Подключение батареи Байпасс | Начинаем подключение радиатора к системе отопления.
Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям! |
Финальная проверка | Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара. |
В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.
Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.
Схемы подключения радиаторов отопления в частном доме
Многие даже не догадываются, что такая схема подключения значительным образом оказывает влияние на теплоотдачу прибора отопления, циркуляцию внутри него теплоносителя и интенсивность движения горячей воды. Это моменты, влияющие на эффективность работы отопительной системы в целом.
Схемы разводки труб
Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?
Однотрубная разводка
Является самым экономным вариантом. Благодаря схеме должно получиться следующее:
- По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
- Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.
В результате происходит поэтапное соединение радиаторов с нижним подключением батарей
В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления
Из-за этого последняя комната будет самой холодной
Из-за этого последняя комната будет самой холодной.
Решается эта проблема двумя способами:
- в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
- в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.
Эта схема имеет такие преимущества, как:
- простота подключения;
- высокая гидродинамическая устойчивость;
- небольшие расходы на оборудование и материалы;
- можно использовать различные виды теплоносителя.
Двухтрубная разводка
Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:
- теплоноситель равномерно распределяется по всему помещению;
- можно контролировать и регулировать определенный режим температуры в каждой комнате;
- осуществление ремонта любого элемента системы отопления возможно без ее отключения;
- топлива расходуется очень мало.
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

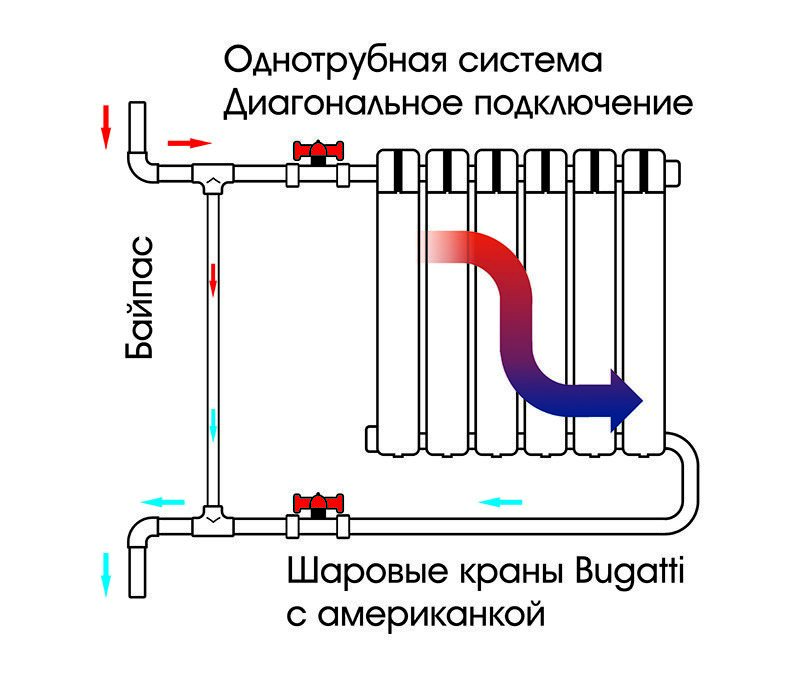

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
Испытания
Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.
При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.
Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.
Достоинства и недостатки вертикальных радиаторов
Вертикальные батареи отопления являются неоднозначным вариантом устройства системы отопления. Для их установки требуется наличие свободной стены в комнате и возможность незаметного подведения к радиатору труб с теплоносителем.
Некоторые модели вертикальных радиаторов в летний период можно использовать в качестве вешалок, полочек или зеркала. Также батареи могут предусматривать возможность подсветки
Несмотря на это, вертикальные батареи продолжают пользоваться стабильным спросом благодаря таким преимуществам:
- Высокий уровень теплоотдачи за счет большой площади соприкосновения с воздухом. Это позволяет нагревать теплоноситель до меньшей температуры и не перегружать газовый котел.
- Разнообразие форм, размеров и расцветок, что позволяет подобрать модель необходимого размера под любой внутренний интерьер.
- Большая скорость обогрева помещений за счет контакта с воздухом по всей высоте комнаты. Особенной эффективностью в этом отношении отличаются алюминиевые приборы.
- Простота монтажа за счет идущего с каждой батареей комплекта креплений.
- Экономия места под окном, где можно устроить небольшую кладовку.
При витражной структуре стен и отсутствии подоконника вертикальные настенные батареи являются идеальным вариантом для устройства системы отопления.
Не лишены вертикальные отопительные приборы и недостатков, из-за которых они не получили широкого распространения.
К минусам таких батарей относят следующие:
- Неравномерность обогрева. Из-за вертикальной вытянутости радиаторов теплый воздух от них устремляется к потолку и там скапливается. В результате пол плохо прогревается и остается холодным.
- Высокая стоимость. Цена одной простейшей вертикальной секции длиной 2 метра составляет 60-150 долларов, а дизайнерские модели стоят в разы дороже.
- Сложность незаметного подведения отопительных труб. В идеале пластиковая разводка для вертикальных радиаторов должна проходить внутри стен за гипсокартоном, но реализовать это довольно сложно.
- Большой вес стальных моделей, который не позволяет вешать батарею на гипсокартонные и тонкие межкомнатные перегородки.
- Подключение вертикальных радиаторов обычно производится по нижней или седельной схеме, что снижает уровень теплоотдачи на 10-15% в сравнении с диагональным или боковым монтажом.
Принципиальных конструкционных отличий между горизонтальными и вертикальными батареями нет.
Минусом скрытого монтажа вертикальных радиаторов является то, что при разрыве трубы придется полностью разбирать стену со всей внутренней отделкой
Последние просто имеют удлиненную форму внутрисекционных каналов. Поэтому при выборе радиаторов для системы отопления необходимо руководствоваться в основном внешней красотой и удобством монтажа оборудования.
Двухтрубные отопительные системы
Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.
Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.
Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.
Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.
При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.
Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.
Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком
Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком
Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.
