Технология и способы обратной засыпки траншеи

Засыпка углублений коммуникаций

При заполнении данных траншей нужно учесть некоторые нюансы:

1. Прежде, чем уложить трубы, дно углублений покрывается 10 см слоем щебня. После этого укладывается подушка из песка толщиной 30-40 см.
2. После укладки и проверки работоспособности трубопровода производится засыпка. Сначала траншеи заполняются песком толщиной 0.3 м и уплотняется подручными средствами. Далее слой за слоем укладывается грунт. Толщина слоев равняется 0.5 м.

Помните, что обратная засыпка основания помещения является одним из самых важных этапов всего строительства. Производить ее нужно лишь после окончания всех работ по организации гидроизоляции и цокольного покрытия фундамента. Ускорить процесс засыпки пазух поможет специальная строительная техника, однако все работы по заполнению и утрамбовке можно провести своими руками.

Проясним некоторые моменты в следующем видео:

Вечная проблема выбора — чем засыпать, песком или глиной?

Как это выглядит прямо нам месте:

Расчет объемов земляных работ

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

#3. Траншея с откосами на спланированной местности

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы)

Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.

#4. Траншея с откосами, с перепадом высот

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы)

Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.

Уклон откосов в данном расчете принят одинаков по всей длине траншеи.

Площадь в плане (F) = м2

Площадь в плане (F) = м2

Ширина верха котлована (L3) = м2

Длина верха котлована (L4) = м2

Описание

Траншея — это открытая выемка в земле, предназначенная для устройства ленточного фундамента, прокладки коммуникаций (водопровод, канализация, силовые кабеля, сети связи).

При устройстве ленточного фундамента ширину траншеи рекомендуется принимать на 600 мм больше ширины основания фундамента bф (для возможности выполнения монтажных работ, проход людей).

Траншея с вертикальными стенками на спланированной местности — самая простая форма выемки. В основном применяется при низкой высоте траншеи и при производстве работ в зимних условиях, когда откосы траншеи заморожены, и нет опасности обвала грунта, так же применяется при устройстве механических креплений стен выемки (распорных; консольных; консольно-распорных).

Крутизна откосов в зависимости от вида грунта и глубины выемки

Наименование грунтов	Крутизна откосов (отношение его высоты к заложению — 1:m) при глубине выемки, м, не более
1.5	3	5
Насыпной неуплотненный	1:0,67	1:1	1:1,25
Песчаный и гравийный	1:0,5	1:1	1:1
Супесь	1:0,25	1:0,67	1:0,85
Суглинок	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5
Лессы и лессовидные	1:0	1:0,5	1:0,5

Объем выемки траншеи можно опрделить как произведение площади поперечного сечения на длинну.

Объем обратной засыпки определяется как разность между объемом выемки и монтируемых конструкций (фундаментных блоков, труб).

Котлован — выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений.

Источник

Документы для проекта

Проект траншеи включает в себя несколько документов:

• План траншеи и ее чертеж.
• Схема разработки объекта.
• ППР на разработку траншеи.
• Типовая технологическая карта объекта.
• Исполнительная схема траншеи.

Каждый из документов выполняет свою функцию и описывает определенные виды работ, необходимых при разработке траншеи. Рассмотрим составляющие проекта более подробно.

План и чертеж

Чертеж — это проекционное изображение объекта. Документ содержит данные, необходимые для разработки и дальнейшей эксплуатации траншеи.

Конструкторский чертеж со всеми необходимыми технологическими сведениями может создать только квалифицированный инженер. Для выполнения обычных эскизных чертежей специальных знаний не требуется. Они могут быть нарисованы от руки с примерным соблюдением пропорций.

Чертеж траншеи выполняется на основании ГОСТ 2.109-73. Для его создания необходимо выполнить следующие действия:

1. Начертить изображение.
2. Указать размеры. Также необходимо написать предельные отклонения фактического объекта от его чертежа.
3. Написать технические требования к изготовлению.

В технических требованиях к чертежу указывается следующая информация:

• Способы разработки и контроля. Методы указываются, если они являются единственными, обеспечивающими необходимое качество изделия.
• Определенные технологические методы, которые гарантируют, что результат работы будет соответствовать установленным требованиям.

Образец чертежа траншеи:

Схема разработки

Схема разработки траншеи показывает план будущего объекта, в котором соблюдены все пропорции.

Документ создается на основе следующих данных:

Информация, полученная в результате исследования плотности грунта. Геометрическая форма траншеи выбирается в зависимости от характеристик грунта.

Сведения о составе и глубине залегания грунтовых вод. Этот раздел очень важен. Грунтовые воды могут нарушить ход работ или сделать его невозможным.

Пример схемы разработки траншеи:

ППР на разработку

Проект производства работ (ППР) — документ, в котором отражается технология выполнения работ и организационные условия строительных мероприятий. Он состоит из двух частей: тестовой и графической. Проект оформляется на листах А4, сброшюрованных в единый пакет. ППР рассматривает технологические процессы в комплексе.

В текстовой части (пояснительной записке) подробно описываются следующие разделы:

• Общая информация.
• Подготовительные процедуры.
• Порядок выполнения работ. В документе определяются все этапы, начиная от подготовки и заканчивая их сдачей заказчику.
• Меры по обеспечению охраны труда, пожарной безопасности и защиты окружающей среды.
• Способы проверки качества исполнения.

Графический раздел включает следующую информацию:

• Ситуационный план.
• Технологические карты на отдельные виды работ.
• Строительный генеральный план на период проведения земляных работ.
• Ведомость используемого оборудования и средств труда.

Проект дополняется рядом приложений. В них должны быть представлены листы ознакомления и согласования ППР, разрешительная документация.

Проектирование выполняется для того, чтобы избежать возможных аварийных ситуаций при проведении земляных работ. Также документ необходим для получения разрешения у контролирующих государственных органов.

ППР составляется на основании СНиП «Безопасность труда в строительстве» и СП «Организация строительства».

Типовая технологическая карта

Типовые технологические проекты траншей входят в состав ППР. В них отражается отдельный вид производимых работ.

ТТК включает в себя следующую информацию:

• Область использования карты.
• Ссылки на нормативные документы.
• Организация и технология производства работ.
• Меры по охране труда и окружающей среды.
• Методы контроля качества работ.
• Средства технологического обеспечения. В документе подробно описывается используемая техника.
• Нормирование затрат труда.
• Описание разрабатываемого объекта.

Создание траншеи может включать в себя несколько тех карт. В их числе разработка экскаватором. Описываются параметры траншеи и методы ее копки с учетом особенностей грунта. Описание работ носит подробный характер.

Указывается марка техники и требования к ее функционалу, подробно разъясняется ход проведения работ, перечисляются вспомогательные средства. Обратная засыпка с послойным уплотнением описывается уже в отдельной ТТК.

2.9 Засыпка траншей и котлованов, отвозка грунта

2.9.1 При засыпке траншей и котлованов на загородных участках трассы прокладки кабеля должны быть установлены в соответствующих местах замерные столбики. Все подземные
сооружения (муфты, кабель, проложенные трубы и т.п.) должны быть зафиксированы в рабочих чертежах проекта и “привязаны” к постоянным ориентирам.

Засыпку траншей и котлованов, как правило, следует производить с помощью механизмов: бульдозеров и траншее-засыпщиков.

2.9.2 На городских участках траншеи следует засыпать вынутым грунтом с таким расчетом, чтобы наиболее рыхлая его часть отсыпалась в нижние слои траншеи.
Траншеи, вырытые с предварительным снятием твердого дорожного покрытия, следует засыпать песчаным грунтом.

В зимнее время траншеи и котлованы следует засыпать талым грунтом или песком.

2.9.3 Засыпка грунта должна производиться слоями толщиной не свыше 20 см с их тщательным послойным уплотнением с помощью электрических, пневматических или ручных трамбовок.

При применении для засыпки бульдозеров необходимо также обеспечивать послойную засыпку с уплотнением грунта.

2.9.4 Засыпка траншей и котлованов грунтом, засоренным строительным мусором, остатками твердого покрытия и т.д., не допускается.

2.9.5 Траншеи, отрытые в скальных грунтах, необходимо засыпать привозным рыхлым грунтом без скальных остатков или песком на высоту 0,2-0,3 м для предохранения от механических повреждений кабеля или труб. Остальную часть траншеи засыпают вынутым из нее грунтом.

2.9.6 Траншеи, имеющие крепления стен, засыпаются после снятия креплений. Если разборка крепления невозможна (опасна), последние, как отмечалось, могут быть частично или полностью оставлены в траншее и засыпаны.

2.9.7 На загородных участках трассы, а также на неспланированных и не замощенных улицах над траншеей должен быть образован валик из грунта для компенсации его последующей усадки.

2.9.8 Засыпка траншей и котлованов в местах вскрытых Действующих подземных сооружений должна производиться в присутствии представителей соответствующих эксплуатационных организаций.

2.9.9 При строительстве сооружений ГТС грунт, оставшийся после прокладки трубопроводов, кабелей и установки колодцев, а также засоренный грунт и строительный мусор должны быть вывезены с места работ.

2.9.10 Землю следует отвозить на автомобилях-самосвалах, а погружать во всех возможных случаях с помощью механических погрузчиков или одноковшовых экскаваторов. Ручная погрузка грунта производится при малых объемах, когда применение механизмов нецелесообразно. При выемке грунта из котлованов одноковшовыми экскаваторами избыточный грунт следует погружать в автомашины непосредственно роющим механизмом.

2.9.11 Избыточный грунт нужно отвозить, в первую очередь, в места, где должна быть произведена подсыпка грунта до планировочной отметки. Только после этого грунт следует вывозить на свалки, местоположение которых должно согласовываться с органами территориальной администрации.

2.9.12 При погрузке и отвозке грунта необходимо следить за тем, чтобы вместе с грунтом не увозились с трассы кондиционные материалы, полученные от вскрытия уличных покровов (камень, плиты и пр.).

Прокладка водопроводного трубопровода

Актуальные методы

Современные строительные технологии предполагают два основных метода подземной прокладки водопроводных труб:

1. Укладка водопроводной трубы в траншею. Наряду с этим методе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, упрочнение стен траншеи. По окончании завершения укладки производится засыпка, а территория над территорией проведения работ облагораживается;
2. Бестраншейная прокладка водопровода. Данный способ есть более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Открытый (траншейный) метод укладки разрешает совладать с маленькими объемами работ своими руками с применением несложных инструментов:

Он хорошо подходит для загородных хозяйств, поскольку почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры фактически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Бестраншейная замена водопровода, как и его укладка, требуют наличия особой техники и обученных работников. Способ основан на горизонтальном направленном бурении либо проколе грунта посредством особых наконечников и струи воды под давлением.

Превосходно подходит для муниципальных районов с густой застройкой и развитой инфраструктурой, где открытый метод иногда недоступен.

Правила разработки траншеи

Итак, для работ за пределами города возможно использовать открытый метод прокладки труб. Значит, нам пригодится траншея.

Дабы соорудить её верно, вам понадобится инструкция, где мы собрали основные требования и нужные уточнения по ряду вопросов:

• Нужно прокладывать канаву по малейшему прямому пути. В случае если это нереально, она разбивается на прямые отрезки с поворотами на 90?, время от времени допустимы иные углы поворотов;
• Глубина траншеи – очень важная черта. В соответствии с СНиП, минимальная глубина укладки с учетом вероятных динамических нагрузок обязана составлять не меньше одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть приблизительно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – приблизительно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
• Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Но на практике такие строгие нормы используются при работе опытных работ, а на огороде возможно руководствоваться диаметром трубы и удобством работ. В большинстве случаев копают на ширину совковой лопаты – 45 – 50 см;
• При укладке водопроводных труб нужно выполнять уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта либо консервации на зиму;
• Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Но это требование довольно часто игнорируют при применении пластиковых труб в защитных гильзах. Мы бы так делать не советовали;
• Кабель и водопровод в одной траншее укладывать возможно с соблюдением для того чтобы условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не меньше 25 см, над кабелем – не меньше метра грунта;
• Дно траншеи должно быть плотным и утрамбованным, нужно, дабы труба лежала на земле с полным прилеганием корпуса.

Не считая перечисленных правил, вам пригодится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта либо минеральной ваты. Время от времени случаются экстремальные морозы, и эта мера может обезопасисть вас от аварии.

При засыпке канавы, особенно на начальной стадии (первые 25 – 30 см) бросайте землю бережно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и другого тяжелого мусора, в противном случае возможно повредить трубу.

Какой ПГС подойдет для обратной засыпки

Существует несколько разновидностей ПГС.

По своему происхождению они делятся на:

• Природные
• Обогащенные

Природные добываются в карьерах или со дна водоемов. При обогащении ПГС могут просеивать, промывать или регулировать состав внесением в смесь дополнительных компонентов. Поэтому в ОПГС состав лучше сбалансирован, комков глины и пыли практически нет.

Для обратной засыпки можно брать любую разновидность. Но смысла покупать дорогую обогащенную смесь для заполнения ям или канав нет. Здесь больше подойдет обычный природный материал. ОПГС может пригодиться для обратной засыпки внутренних пазух фундамента, дренажей.

Стоит отметить, что песчано-гравийная смесь Свердловской области обладает не очень хорошим качеством. В ней много примесей глины, попадаются крупные камни (булыжники и валуны). Поэтому природный ПГС в нашем регионе рекомендуется использовать только для обратной засыпки ям и канав. Обогащенную смесь можно брать для заполнения внутренних пазух фундаментов. Но, опять же, для этих работ в Свердловской области имеются более подходящие материалы. О них – в заключительной части статьи.

2.3. Подготовительные работы

2.3.1. Работы по уплотнению грунта должны быть определены
проектом и проектом производства работ.

2.3.2. На стройплощадке к началу работ должны быть завезены все необходимые механизмы, машины, инструменты.

2.3.3. Грунт для уплотнения траншей,
котлованов должен завозиться из резерва или из отвалов, находящихся непосредственно на стройплощадке, к началу работ.

2.3.4. Объект должен быть обеспечен необходимой электроэнергией, водой.

2.3.5. На стройплощадке должны быть выполнены временные дороги,
обеспечивающие подъезд автотранспорта к котловану и траншее.

2.3.6. Стройплощадка должна быть освещена в
ночное время, включая сигнальное освещение.

2.3.7. До начала обратной засыпки
грунтом траншеи необходимо:

полностью закончить прокладку трубопроводов (коллекторов);

закончить и проверить гидроизоляцию трубопроводов (коллекторов);

удалить из траншеи все
вспомогательные материалы, оборудование и механизмы;

составить акты на скрытые работы и получить разрешение
заказчика на обратную засыпку.

2.3.8. До начала подсыпки грунта под полы необходимо:

полностью закончить работы по
установке фундаментов;

закончить и проверить
гидроизоляцию фундаментов;

удалить из котлована все
вспомогательные материалы, оборудование и механизмы;

сделать съезды в котлован;

составить акты на скрытые работы и получить
разрешение заказчика на обратную засыпку.

Как определяют коэффициент грунта?

В первую очередь проводят измерение общей или насыпной плотности материала. Насыпная плотность — это соотношение массы и объема грунта. Далее, проба встряхивается или прессуется и вычисляется максимальная плотность. После этих вычислений получаем два соотношения — коэффициент уплотнения грунта.

Плодородный грунт имеет показатель от 0 до 1. В идеале он должен быть 0,95.

На значение коэффициента уплотнения могут повлиять такие факторы:

• Транспортировка. При перевозке материала по неровностям может приводить к его дополнительному уплотнению;
• Фракционный состав. Неоднородность состава и лещадность делает показатель меньше, а мелкие частички — больше;
• Влага. Каждый грунт имеет свою оптимальную степень влажности, при которой достигается максимальное уплотнение. Эту влагу определяют в лаборатории в исследовании грунта при разной влажности. Чем больше влаги в составе, тем меньше показатель уплотнения;
• Трамбовка. Вручную — уплотнение слабое, чем при применении специальной техники;
• Насыпная плотность.

Наша строительная компания учитывает эти нюансы в доставке, поэтому к вам на объект приедет столько материала, сколько вы заказали.

Способ определения коэффициента среди строителей

Специалисты в области строительства для определения этого показателя используют систему режущих колец, имеющая такие этапы:

• Лабораторное кольцо и сердечник забивают в землю.
• В кольце фиксируют материал, после фиксации его взвешивают весами.
• Рассчитывают массу кольца, которая в результате будет массой готового материала для последующих вычислений.
• Этот показатель делим на объем кольца из чего следует фиксированная плотность сырья.
• Фиксированная плотность делится на максимальную плотность вещества (берём из специальной таблицы).
• Получаем стандартный результат, который соответствует ГОСТ.

рекомендует относиться с серьезностью к коэффициенту уплотнения грунта от этого напрямую зависит долговечность вашей конструкции.

Сложности

На практике практически не встречаются котлованы с простой прямоугольной формой. Но намного чаще для ответственных жилых строительных объектов необходимы котлованы сложного сечения и большой глубины.

Расчет усложняется тем, что во влажном грунте потребуется сформировать откосы выемки с установленным по нормативу углом.

Он устанавливается при расчете призмы возможного обрушения грунта.

Поэтому сечение выемки выполняют трапециевидной формы с прямолинейной либо ступенеобразной линией наклона. Её площадь будет определяться путем разбивки формы на простейшие на треугольники, квадраты или прямоугольники.

Для разновидности грунта такой угол определяется по СНиП 12-03.99. Данными строительными нормами уточнено, что при глубине выемки более 5 м наименьший разрешенный угол 80 градусов, а для насыпного неуплотненного грунта, при крутизне откосов 1.5, он должен быть не меньше 56 градусов. Далее угол откоса увеличивается, а для суглинка или глины он может достигать 90С.

При выполнении расчетов нужно принять во внимание коэффициенты разрыхления СНиП для грунтов от 1 до 4 категории:

1. Рыхлый песок, от 1.05 до 1.15.
2. Влажный песок, от 1.1 до 1.25.
3. Суглинок и мелкий гравий, от 1.2 до 1.35.
4. Тяжелая глина, от 1.35 до 1.5.

Для безошибочного нахождения верхней ширины котлована нужно учитывать величину крутизны откосов. При наслоении разнообразных видов почвенного покрова, крутизну откосов принимают по слабому грунту.

При производстве расчетов объемов грунта надлежит точно установить размеры котлована. Например, при разработке площади под фундаменты ленточного типа, ширину днища рва берут равной фундаментной подошве с добавлением 0.2 м на каждую сторону для бетонной подготовки.

Кто выполняет расчет объема земли траншеи?

Наша компания «Московская геодезия» на протяжении ряда лет выполняет геодезические работы любой сложности и масштабности в Москве, Московской области и других регионах страны. Уровень знаний и профессионализм наших сотрудников вывел наше предприятие в число лидеров в сфере инженерных изысканий и геодезии.

Проводимая нами ценовая политика и высокое качество выполняемых работ привлекает не только крупные строительные фирмы, но и частных застройщиков.

В числе наших преимуществ – наличие современных приборов и оборудования, точность расчетов, соблюдение оговоренных сроков, высокая квалификация специалистов.

Используемые материалы

Для обратной отсыпки фундамента чаще применяется родной грунт, песок и глина. Однозначного предпочтения тому или иному варианту у мастеров нет, так как каждый случай должен рассматриваться отдельно. Главное – исключить повреждение гидроизоляции остроконечными камнями и не допустить присутствие органики. Она из-за гниения будет образовывать ненужные пустоты.

Родной грунт

Самое распространенное решение – обратная засыпка ранее вынутого грунта без учета плодородной земли. Это самый простой и бюджетный вариант, оптимальный для создания однородной площадки с общей территорией вокруг здания. Так снижается риск возникновения затоплений на отдельных участках. Если пазухи сделаны узкими, то дно часто засыпается небольшим слоем мелкого гравия с песком.

Песок

Здесь сразу стоит отметить рекомендацию по использованию овражного песка. Это материал, который был добыт из подпочвенных слоев. Речной и карьерный аналог промыт водами, а в грунтовом наблюдается более высокое содержание глины, металла и минералов. Они способствуют образованию большего количества связей, которые положительно сказываются на плотности массы.

Заполнение пазух котлована песком Источник steh-group.ru

Среди плюсов использования песка для обратной засыпки котлована и траншей выделяется следующее:

1. Водопроницаемость. В условиях организации дренажных каналов и устройства наклонной отмостки фундамент будет окружен сухим песком. Здесь вода не задерживается, поэтому исключаются подтопления и пучение грунта.
2. Усадка. При правильном уплотнении песок со временем не будет проседать. Это важный момент для создания надежного «короба» для фундамента по бокам.
3. Мелкая фракция. Чем меньше размер зерен подсыпки, тем проще сформировать плотную массу. Главное – правильно подготовить смесь, выполнить трамбование.

К недостаткам можно отнести только хорошую пропускную способность. Если не соблюсти технологию обратной отсыпки, отказаться от отмостки и дренажа, то зернистая масса с водой будет оказывать существенное влияние на гидроизоляцию и состояние подушки под фундаментом. Также такой балласт окажется подвергнутым вымыванию грунтовыми водами.

ПГС

Альтернативой песку является песчано-гравийная засыпка пазух фундамента (рекомендуемые пропорции компонентов 60 к 40).

Песчано-гравийная смесь Источник by.prom.st

Многие специалисты считают этот вариант более рациональным. Здесь без глины и прочих соединений в результате получается нужная масса по прочности и надежности. Смесь с мелкофракционным гравием легко поддается уплотнению. Разница заключается только в оптимальной толщине одного слоя для трамбования: 400-500 мм против 700 мм в случае с однокомпонентным материалом.

Глина

Здесь подразумевается использование сырья не в чистом виде, а в виде правильно подготовленной смеси с добавлением песка (примерно 5-7 %). Для нее применяются тощая глина, которая обладает пропускной способностью, но низким водопоглощением. Такая масса актуальна для каменистой местности или с низким уровнем грунтовых вод.

Обратная засыпка глиной – хорошее решение для формирования надежного барьера от влаги, что важно для фундамента и его подосновы. Эффективным также будет организация верхнего слоя толщиной 150-200 мм из жирной глины

Она не будет пропускать в пазухи талую и дождевую воду. Но для ее отвода понадобятся дренажные каналы.

Смесь с глиной для обратной отсыпки фундамента Источник 7kubov.net

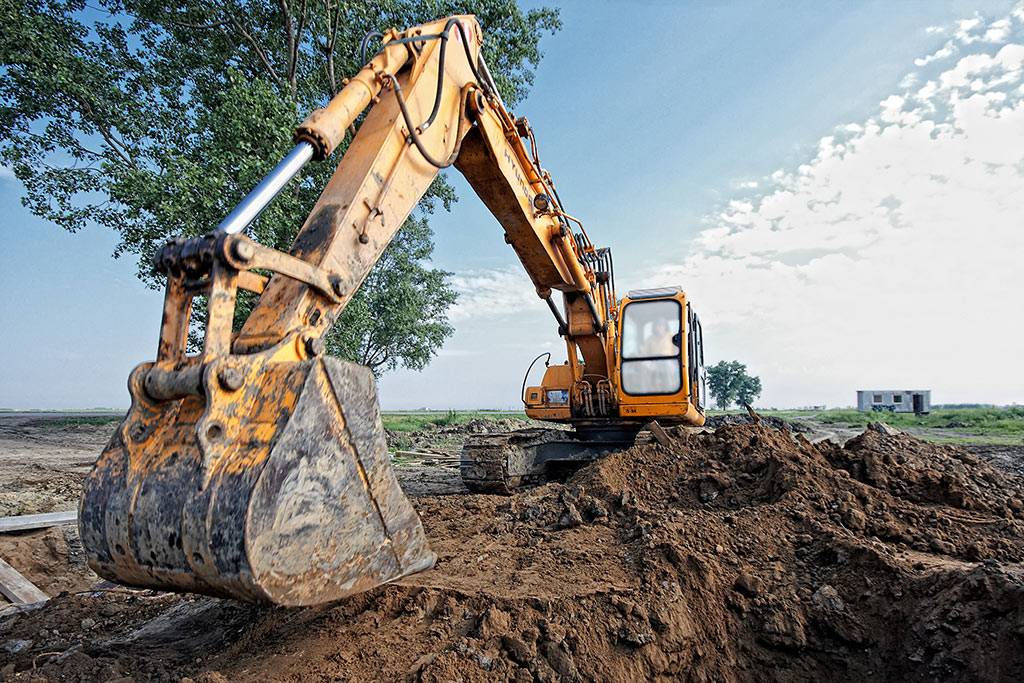

Разработка котлована экскаватором

Работы данного типа можно наблюдать практически на всех объектах в областях промышленного и жилищного строительства. Разработка котлована экскаватором особенно актуальна при проведении широкого перечня строительных мероприятий. В зависимости от типа спецтехники могут применяться разные технологии рытья. Стандартная разработка котлована под фундамент проводится в 7 этапов:

1. Проведение геологической экспертизы, анализ участка.
2. Разработка проектной документации.
3. Подбор оптимальной спецтехники.
4. Организационно-подготовительные мероприятия.
5. Разработка грунта, последовательное снятие слоев.
6. Укрепление или обработка стенок котлована.
7. Приемка работ заказчиком.

Копка котлована на всех этапах контролируется геодезистами. На площадке организуется соблюдение требований техники безопасности. Земляные работы проводятся в полном соответствии с требованиями проектной документации, которая составляется на основе инженерных изысканий.

2.5. Уплотнение грунта механизмами

(гидротрамбовками, виброударной трамбовкой,вибрационными плитами, катками)

2.5.1. Уплотнение грунтов насыпей и обратных засыпок должно выполняться
послойно. Толщину уплотняемых слоев
следует назначать в зависимости от условий
производства работ, вида грунтов, применяемых
уплотняющих машин и предварительно принимать
по таблице 1 с последующим уточнением по результатам опытного уплотнения.

Таблица 1

Техническая характеристика машин при уплотнении грунтов

Уплотняющие машины	Толщина слоя грунта в плотном теле, см	Число проходов или ударов в грунте
связного	несвязного	связном	несвязном
Кулачковый каток весом 3 – 5 т	15 – 20	–	6 – 8
10 – 15	8 – 12
Каток на пневматических машинах весом т: 10	15 – 20	20 – 25	6 – 8	4 – 6
10 – 15	15 – 20	6 – 12	6 – 8
25	30 – 35	35 – 40	6 – 8	4 – 6
20 – 25	25 – 30	8 – 10	6 – 8
50	35 – 40	45 – 50	6 – 8	4 – 6
25 – 30	35 – 45	8 – 10	6 – 8
Трамбовочная плита весом 2 т при высоте падения 2 м	80 – 90	100 – 110	4 – 5	2 – 4
70 – 80	80 – 90	6 – 8	4 – 6
Дизель-трамбовочная машина	60 – 70	80 – 100	75 – 85	–
Навесной тракторный трамбовщик	60 – 70	80 – 100	–	–

ПРИМЕЧАНИЕ. Над чертой даны значения, необходимые для уплотнения грунта до плотности не менее 0,95; под чертой – до плотности
не менее 0,98
от максимальной.

2.5.2. Для уплотнения связных грунтов следует применять катки на пневматических шинах, кулачковые и решетчатые, трамбующие и вибротрамбующие машины.

2.5.3. Уплотнение грунта должно производиться проходками уплотняющих машин вдоль насыпи со
смешением от бровок насыпи к ее середине.
Наименьшее расстояние прохода уплотняющих машин от бровки насыпи должно
быть 0,5 м. Уплотнение откосов должно производиться снизу вверх.

2.5.4. Каждый последующий проход (удар) уплотняющей машины должен перекрывать след предыдущего на 0,1 – 0,2 м.

2.5.5. При уплотнении грунта в земляных сооружениях (кроме
гидротехнических) кулачковыми катками разрыхленную часть верхнего слоя следует доуплотнять
более легкими уплотняющими машинами других типов.

2.5.6. Уплотнение грунтов в естественных условиях при обратных засыпках
грунта в пазухи фундаментов, вокруг различного рода опор, трубопроводов, коллекторов, смотровых колодцев, при устройстве грунтовых подсыпок под полы, в
сопряжениях земляного полотна с искусственными сооружениями и других местах должно производиться машинами с трамбующими и вибротрамбующими рабочими органами, выполненными
как постоянное или сменное навесное оборудование к базовым серийно выпускаемым
машинам (кранам, тракторам, экскаваторам) (лист 5, 6).

2.5.7. Несвязной грунт 1 группы уплотняют вибрационными плитами.

2.5.8. Обратную засыпку нижних слоев грунта в траншее производят
экскаватором-планировщиком. Разравнивание
выполняют вручную или, если позволяет рабочая зона, экскаватором-планировщиком. Верхние слои засыпают и разравнивают бульдозером.

2.5.9. Грунт уплотняют, начиная с зон возле коллектора (трубопровода), а затем
двигаются в направлении к краю траншеи, при этом каждый последующий проход трамбующей машины должен перекрывать след предыдущего на 0,1 – 0,2 м.

2.5.10. Обратную засыпку,
разравнивание и
уплотнение
грунта внутри
здания под полы выполняют последовательно по слоям. Толщина
слоя принимается в зависимости от применяемой уплотняющей машины. Обратную засыпку грунта производят автомобилями-самосвалами, разравнивание – бульдозером. В труднодоступных местах (между откосами и фундаментами) и в пределах 40 см от фундаментов грунт разравнивают вручную.

ПРИМЕЧАНИЕ.
Схемы по организации производства работ по уплотнению грунта разработаны для вибрационных плит
(лист 8, 11, 12).
