Перфораторы Интерскол – неисправности и способы устранения своими руками

Как правильно пользоваться и ухаживать за перфоратором, чтобы часто не ремонтировать

Чтобы инструмент работал как можно дольше без поломок, нельзя во время эксплуатации на него сильно надавливать, нежелательно выполнять работу за один раз. Оснастку следует подбирать, исходя из особенностей перфоратора и вида будущей работы. Стараться не перегревать инструмент и избегать его механических повреждений.

Местом хранения для перфоратора должно быть помещение с низкой влажностью. Влага отрицательно сказывается на сроке службы, механизмы и детали, находящиеся внутри устройства, начнут ржаветь. А при включении электроинструмента в сеть из-за элементов, покрытых конденсатом, может случиться короткое замыкание.

Производители оснащают перфораторы специальными устройствами. Они не дают проникнуть внутрь мусору, пыли и влаги. Но полностью оградить инструмент от этого невозможно. С целью предотвращения непредвиденных поломок диагностику необходимо регулярно проводить.

Механическая группа неисправностей в перфораторах Интерскол

Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.

В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.

Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.

Износ уплотнительных резиновых колец

Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.


Набор резиновых уплотнительных колец к перфоратору Интерскол

Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.

Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.

Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.

Разрушение бойков, ударников, стволов, поршней

При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.

Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.


Детали ударного блока перфоратора Интерскол П-26/800ЭР

Разрушение поршня поз.47 бывает двух видов:

  • Разрушается юбка поршня;
  • Отламываются уши установки пальца поз.48.

Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.

Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.

Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».

Разрушение подшипника качения

Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.

При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.

Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.

Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.

Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.

Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.

Группа неисправностей, при которых перфоратор долбит, но не сверлит.

  • http://tehnika.expert/dlya-remonta/perforator/razborka-i-remont-svoimi-rukami.html
  • https://stroy-podskazka.ru/perforator/kak-razobrat-i-otremontirovat/
  • https://pochini.guru/remont/remont-perforatora
  • http://pro-instrument.com/ruchnoj/remont-perforatora-svoimi-rukami.html
  • https://www.spets-stroy-portal.ru/instrumenti-i-tehnika/kak-otremontirovat-ljuboj-perforator-bosch-svoimi-rukami.html
  • https://glav-dacha.ru/remont-perforatora/
  • https://remoskop.ru/remont-perforatora-svoimi-rukami.html
  • http://sdelalremont.ru/perforatory-interskol-neispravnosti-i-sposoby-ustraneniya-svoimi-rukami.html

Диагностика неисправностей

Приступая к осмотру перфоратора, начинают, как правило, со шнура электропитания и штепселя. Для начала его достаточно осмотреть. Для более точной диагностики используют автомобильный или бытовой амперметр или мультиметр.

Если неисправность в шнуре выявлена, его заменяют целиком, подобрав или купив новый, с сечением проводки, соответствующей энергопотреблению прибора.

Если же было выявлено, что шнур не поврежден – переходят к диагностике внутреннего устройства инструмента. Основные неисправности перфораторного инструмента подразделяются на:

  • сбои в механических узлах и компонентах;
  • сбои в электро-динамической «начинке».

Сбои в механической части

Если слышен звук вращения двигателя, а прибор не выполняет функций – это значит, неполадки наблюдаются в работе механической «начинки» инструмента:

  • ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
  • стопорится вращение оси;
  • долбит, но не крутит;
  • работает только в одном положении;
  • насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

Сбои в электрике

Когда прибор включен в сеть, но при нажатии пусковой кнопки двигатель не реагирует или начинает работать со сбоями, перегревом или странными посторонними звуками – возможно неисправности перфоратора в его силовом агрегате:

  • слышен гудящий звук, но роторная ось не вращается;
  • наблюдается треск и искры на графитовых щетках;
  • корпус нагревается или плавится, а изнутри чувствуется запах гари;
  • не включается;
  • когда инструмент вращается, из двигателя идут едкие испарения и черный дым.

Для того, чтобы починить силовой агрегат, от мастера требуется тщательное соблюдение техники безопасности. Прежде чем снимать кожух и начинать разбор узлов движителя, перфоратор необходимо полностью обесточить и проверить, нет ли на нем остаточного напряжения.

Что такое перфоратор и как он устроен

Этот инструмент используют для ударных работ, при снятии старых твердых, но хрупких материалов: кирпичной кладки, бетона, плитки. Перед тем, как разобрать перфоратор Макита, Штурм (Sturm), Элитеч (Elitech), Энкор, Вихрь, Декстер, Wert, АЕГ и т.д., надо знать из чего он состоит.

Разные модели инструмента друг от друга отличаются мощностью и выполняемыми функциями, но во всех имеются обязательные основные системы и узлы.

В каждом перфораторе есть:

  • электродвигатель с якорем и статором;
  • редуктор;
  • патрон;
  • ударный механизм;
  • кнопка включения;
  • предохранительная муфта.

В процессе усовершенствования появились дополнительные функции, которые облегчают его применение:

  • переключатель режимов работы;
  • система, подавляющая вибрации;
  • механизм, закрепляющий инструмент в удобном для оператора положении;
  • ограничитель глубины проникновения оснастки в рабочую поверхность;
  • очистка устройства от пыли.

Оснасткой служат специальные зубила и ударные сверла, которые устанавливают в патрон.

Перфоратор работает за счет того, что вращение двигателя превращается в ударно-вращательное движение насадки. Мотор приводит в действие весь остальной механизм инструмента. Безопасность пользователя при работе обеспечивает предохранительная муфта. Поршень приводит в действие пьяный подшипник. Он создает ударное усилие. Перфоратор не может служить вечно, и у него ломаются детали и узлы.

Детали перфоратора

Устройство всего механизма

Независимо от конструкции устройства и функций его применения, все модели (Bosch, Макита, Штерн, Энергомаш, Интерскол) имеют аналогичные составные элементы.

Перфоратор состоит из следующих частей:

  • патрона;

  • ударного механизма;
  • редуктора;
  • двигателя;
  • сетевой кнопки;
  • соединительного шнура.

В отличие от обыкновенной дрели, перфоратор обладает увеличенной ударной функцией, что является очень важным преимуществом при механическом воздействии на обрабатываемый материал. Такой вид работы достигается собственным механизмом создания толчка рабочего приспособления, который освобождает оператора от применения физических усилий при долблении или сверлении камня, кирпича или бетона.

Вращательное движение электрического двигателя преобразовывается в поступательное колебание ударного инструмента за счёт создания компрессии между рабочими поршнями. Такое движение активно передаётся на ударные приспособления (зубило, бур или лопатку). Изучив устройство перфоратора, ремонт возникших неисправностей проводить намного легче и эффективнее.

Щётки перфоратора

Щётки – это детали, которые являются проводниками тока от кабельного шнура до обмотки коллектора. Контакт этих элементов запускает в работу вращение якоря и регулирует его скорость. В перфораторе или дрели они с помощью переключателя управляют направлением оборотов. Даже при максимально бережном использовании инструмента имеют свойство истираться и подлежат замене.

Читать также: Как настроить тюнер спутниковой антенны самостоятельно украина

Самыми распространенными причинами износа являются:

  • Очень жёсткая пружина
  • Некачественный коллектор, который своими жёсткими рёбрами стирает щетки

В случае нечастого применения электроинструмента в работе, щётки можно менять один раз в год с целью профилактики поломки. Если ваш инструмент предназначен для ежедневной интенсивной работы, к нему необходимо присматриваться. Существуют некоторые признаки, которые указывают на их изнашивание:

  • Искрение в коллекторе стало повышенным
  • Двигатель не развивает обороты, а мощность перфоратора во время работы снизилась

Почему искрит перфоратор:

  • Неправильная установка
  • Изношенное состояние
  • Неправильно установлены щеткодержатели
  • Плохое прилегание к коллектору
  • Детали слишком сильно прижаты
  • Используются комплектующие не той марки, что инструмент

Любая из вышеперечисленных причин означает: следует разобрать перфоратор и осмотреть.

Круговой огонь

Круговой огонь по коллектору представляет собой короткое замыкание якоря машины через электрическую дугу на поверхности коллектора.

Круговой огонь возникает в результате чрезвычайно сильного расстройства коммутации, когда под сбегающим краем щетки появляются сильные искры и электрические дуги (рисунок 1).

Рисунок 1.

Распространение кругового огня по коллектору

Распространение огня происходит путем повторных зажиганий дуги. Появляющаяся под щеткой дуга растягивается электродинамическим силами и гаснет, оставляя за собой ионизированное пространство.

Поэтому следующая дуга возникает в более благоприятных условиях, является более мощной и растягивается на большее расстояние по коллектору, и, наконец дуга может растянуться до щеток противоположной полярности.

Круговой огонь возникает обычно при больших толчках тока якоря (значительные перегрузки, короткие замыкания на зажимах машины или в сети и тому подобное).

При этом, с одной стороны, появляется сильное искрение («вспышка») под щеткой, а с другой – происходит значительное искажение кривой поля в зазоре и увеличение напряжения между отдельными коллекторными пластинами, что способствует возникновению кругового огня. Круговой огонь вызывает порчу поверхности коллектора и щеток.

Действенной мерой против возникновения кругового огня является применение компенсационной обмотки, а также быстродействующих выключателей, отключающих короткие замыкания в течение 0,05 – 0,01 с.

Иногда, при Uн > 1000 В, между щеточными бракетами разных полярностей ставятся также изоляционные барьеры, препятствующие распространению дуги.

Вольдек А.И., «Электрические машины.

Учебник для технических учебных заведений» – 3-е издание, переработанное – Ленинград: Энергия, 1978 – 832с.

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

Устройство перфоратора

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

  • устройство не выполняет свои основные функции – сверление и бурение;
  • заедание бура в патроне;
  • насадка не устанавливается в патроне;
  • посторонние шумы при работе устройства.

Схема перфоратора

В электрике чаще всего проявляются следующие дефекты:

  • не работает двигатель;
  • излишнее искрение щеток;
  • появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

Что нужно знать о ремонте перфораторов?

Несомненно, владельцы такого дорогого оборудования хотят, чтобы их устройства были высокого качества и выполняли свою работу на 100%. Прежде всего, правильное использование инструмента защитит вас от серьезных повреждений, о которых мы поговорим позже. И, конечно же, своевременный ремонт устройства. В то же время любая небольшая неисправность уже должна быть поводом для беспокойства и подготовки к ремонту.

READ Чем Можно Резать Гипсокартон В Домашних Условиях

Поэтому такими «маяками» могут быть:

  • Нестабильная работа перфоратора в рабочем режиме;
  • Появление странных звуков при включении удара;
  • Запах горения;
  • Перфоратор не забивается, хотя для этого нет очевидных причин.

Когда что-то подобное произошло с вашим оборудованием, пришло время его починить

Как и любая такая работа, она требует осторожности, понимания причины неудачи и умения с ней справляться. И ваш первый шаг в ремонте

проанализировать инструмент на его компоненты. Для многих даже этот этап сложный, поэтому нужно знать все с нюансами. как, что и почему!

Замена основных узлов

Если во время диагностики мастер определит, что один из основных узлов пришел в негодность, он заменит его, чтобы избежать повреждений остальных деталей прибора.

Подшипники

Чтобы извлечь поврежденный подшипник, мастер открепляет стопорное кольцо (если оно удерживает деталь), с помощью специализированного съемника. Вращательное движение по резьбе «выкручивает» старый подшипник с вала. Новая деталь набивается на вал деревянным или резиновым «мягким» молотком, после чего смазывается.

Кнопка пуска

Первое, что следует сделать после того, как прибор обесточен – отделить кнопку от проводков силового блока. Провода затем разделяют и зачищают. Новая кнопка покупается в магазине электроприборов.

Щетки

Если в конструкции предусмотрены специальные пазы, которые позволяют извлечь щетки, не раскручивая сам двигатель. В этом случае мастер откручивает прижимные пружины и фиксирующие винты и отключает контактные провода. После этого вытягивает старые щетки. Перед установкой новых щеток канальные пазы рекомендуют прочистить со спиртом и высушить ветошью.

Патрон

Ремонт, прочистка и смазка узлов патрона легко производится в условиях домашней мастерской. Однако в том случае, если одна или несколько деталей износились до опасного предела, патрон снимают, как это описано выше, и заменяют непригодные детали.

Разборка перфоратора

Начнем с быстрозажимного патрона. Процесс разборки состоит из следующих пунктов:

  1. Съем специального кольца
  2. Демонтаж освобождающей втулки
  3. Съем еще одного специального кольца и шарика
  4. Извлечение спиральной пружины

Для того чтобы снять корпус редуктора, сначала необходимо демонтировать ручку переключения режимов.

Затем производится разборка ствола, ударников и бойков. Промежуточный вал разбирается по порядку следующих друг за другом деталей. Электрическая часть состоит из трех блоков – ротора, статора и цепи управления с угольными щетками. Все блоки разбираются подетально. После этого перфоратор можно считать полностью разобранным.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения.

можно подключить двигатель напрямую

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения.

Почистить якорь

Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом

Из перфоратора пошёл дым.

Способ устранения.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

  • Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
  • Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора

Важно использовать смазку только одного типа, такую же, какую использовали до этого.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

  1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
  2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
  3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения

Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Причины искрения

С практической точки зрения важно, чтобы коммутация происходила без значительного искрения у контактных поверхностей щеток, так как сильное искрение портит поверхность коллектора и щеток и делает длительную работу машины невозможной. Причины искрения на щетках можно подразделить на механические и электромагнитные

Причины искрения на щетках можно подразделить на механические и электромагнитные.

Механические причины искрения большей частью связаны нарушением контакта между щеткой и коллектором.

Такие нарушения вызываются: 1) неровностью поверхности коллектора, 2) плохой шлифовкой щеток к коллектору, 3) боем коллектора, если он превышает 0,2 – 0,3 мм, 4) выступанием отдельных коллекторных пластин, 5) выступанием слюды между коллекторными пластинами, 6) заеданием щеток в щеткодержателях (тугая посадка), 7) вибрацией щеток (нежесткость токосъемного аппарата, плохая балансировка машины, слишком свободное расположение щеток в щеткодержателях с зазорами более 0,2 – 0,3 мм, слишком большое расстояние между обоймой щеткодержателя и коллектором – более 2 – 3 мм и так далее).

Искрение может быть вызвано также неравномерным натягом щеточных пружин, несимметричной разбивкой щеточных пальцев и щеток по окружности и другими причинами механического характера.

Электромагнитные причины искрения на щетках связаны с характером протекания электромагнитных процессов в коммутируемых секциях.

Устройство перфоратора

Немного найдётся пользователей инструмента, изучивших не только порядок нажатия рычагов и кнопок, но понимающих, что происходит в механизме в результате полученной команды. Не зная взаимодействия узлов, невозможно выполнить даже самый мелкий ремонт перфоратора.

Есть признаки неполадок, которые относятся к силовой части, а иногда происходит механический износ или поломка деталей.

Силовая часть ударного инструмента

Электрические схемы и оборудование сосредоточены в одной части и представлены в разрезе на фото.

Признаками неисправности, требующие замены деталей или ремонта перфоратора по силовой части могут быть следующие:

  • при включении прибора срабатывают сетевые предохранители;
  • аппарат не включается;
  • при работе появляется дым с едким запахом;
  • при работе аппарат искрит;
  • обороты не регулируются.

Найти причину, почему не включается прибор можно с помощью тестера. Искать нужно разрыв в схеме, от простого к сложному. Проверять подключения, зачищать контакты. Самой сложной и дорогостоящей деталью, вышедшей из строя, может быть якорь перфоратора. Это сердце двигателя, составленное из медных катушек, соединённых между собой и скреплённых ламелями. В случае пробоя изоляции между проводами в любом месте происходит короткое замыкание, и весь коллектор нуждается в перемотке или замене.

Определить, что якорь на перфораторе неисправен, можно визуально по подгорелой обмотке, следам задымления ламелей, или тестированием на короткое замыкание. Исключить повреждение можно своевременным уходом, очисткой частей от пыли, которая является первопричиной всех неприятностей. Если искрение идёт от двигателя, якорь нужно очистить спиртовым тампоном или обычной школьной резинкой удалить графитовый налёт с коллектора.

Два элемента всегда работают в паре. К коллектору прижимается угольная или графитовая пластинка. В результате постоянного трения о вращающийся коллектор пластинки истираются и контакт нарушается. Признаком неисправности станет искрение в коллекторе, возможно, двигатель не развивает обороты. В независимости от состояния износа меняют одновременно обе пластины. В большинстве моделей инструментов имеются сигнализаторы износа щёток, предупреждающие пользователя заблаговременно.

Механические неисправности и их устранение

Чтобы найти ту или иную неисправность, до нужного узла необходимо добраться. Любая из последовательно снятых деталей внимательно осматривается на наличие:

  • трещин;
  • сколов;
  • заусениц или царапин.

В большинстве модели разбирают на две половины, но при этом каждый из перфораторов имеет особенности. Как правильно выполнить ремонт перфоратора своими руками, посмотрите видео:

Признаком поломки может стать:

  • отказ от выполнения функции;
  • посторонние звуки внутри механизма и чрезмерный нагрев корпуса;
  • не переключаются режимы;
  • течёт смазка.

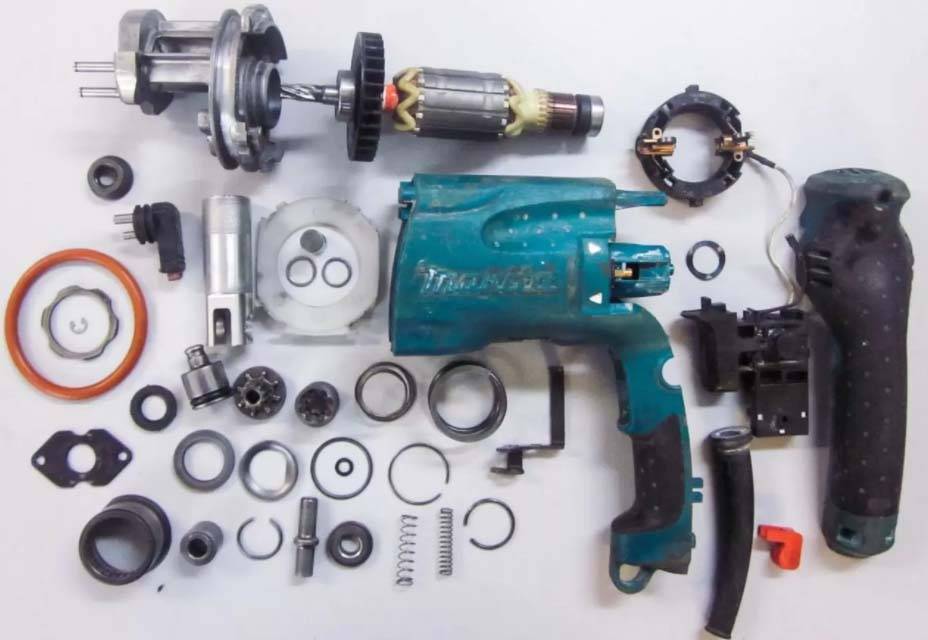

Каждый из признаков может быть следствием поломки любой из деталей, которые извлекают в последовательности, указанной на схеме. Собирают инструмент в обратном порядке. Запчасти для перфоратора следует приобретать согласно спецификации в инструкции по обслуживанию.

Одной из причин механических поломок зачастую становится недостаточное техническое обслуживание агрегата, работающего в тяжёлых условиях. Профилактические мероприятия не сложны, а срок жизни инструменту удлинят значительно. По правилам эксплуатации положено:

  • каждые полгода обновлять смазку редуктора;
  • через 6 месяцев проводить осмотр и очистку щеток, и прилегающей части коллектора;
  • по окончании рабочего дня чистить перфоратор пылесосом;
  • не забывать наносить смазку на хвостовики долбёжной оснастки для уплотнения от пыли и предотвращения выработки гнезда.

Замена основных деталей

При эксплуатации прибора необходимо следить за его исправностью. При появлении первых признаков неисправности необходимо проводить срочный ремонт. Для того чтобы избежать серьезного ремонта нужно следить за состоянием и по необходимости менять следующие элементы: подшипники, кнопка включения, графитовые щетки и патрон.

Подшипник меняется в том случае, если из него потекла смазка, он тяжело прокручивается или скрипит. Для выполнения этой операции потребуется съемник и деревянный молоток.

Кнопка включения меняется очень легко. Для этого требуется разборка корпуса. При этом необходимо проследить отключение прибора от сети.

Для того что бы оборудование прослужило долгие годы требуется выполнять техническое обслуживание, хранить его в чистоте, вовремя делать очистку и смазку движущихся частей и выполнять замену щеток и подшипников. В этом случае ремонт может вовсе и не понадобиться, оборудование будет исправно служить долгие годы.

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

https://youtube.com/watch?v=D0hgvy9xEGg

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
