Тонкости обвязки столбчатого фундамента

Монтаж обвязки на фундамент

Обвязка фундамента любого каркасного дома зависит от типа основания. Алгоритмы действий везде похожи, но многие детали – в частности, способы крепления обвязки – могут отличаться.

Свайный или столбчатый

Нижняя обвязка каркасного частного дома на столбчатом фундаменте проводится по достаточно простому алгоритму. Форма фундамента для каркасного дома на винтовых сваях или столбах может быть любой. Но порядок действий при этом всегда одинаковый:

1. Разложить пиломатериалы на месте будущего монтажа.
2. Сначала обвязать углы фундамента. Самый распространенный способ соединения бруса и досок в углах – вполдерева.

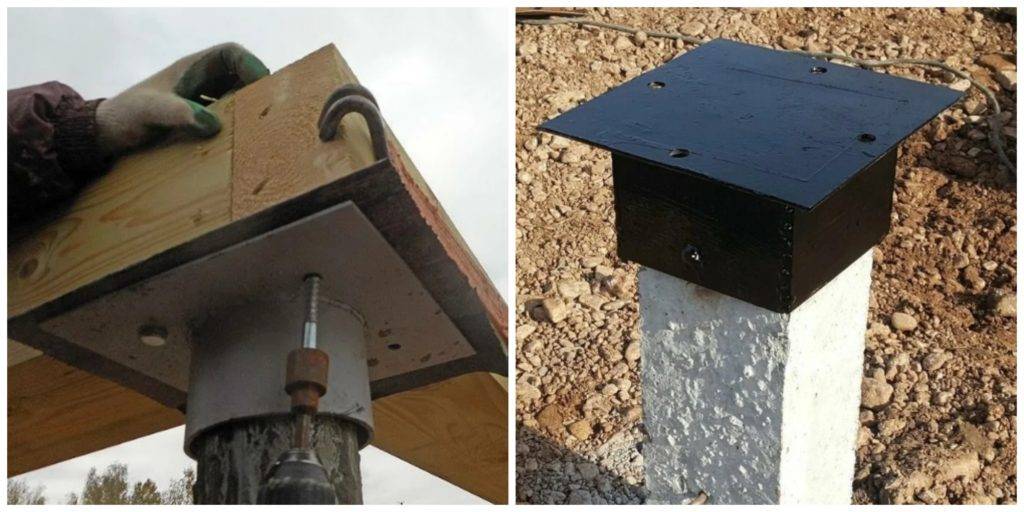

3. Прикрепить материал к ростверку (если он есть) или напрямую к сваями. Для крепления лучше использовать пробки, штапики или анкера.
4. Дополнительно укрепить углы гвоздями или саморезами. Каждый элемент должен быть скреплен со всеми соседними.
5. Положить остальной брус плашмя (если он прямоугольный, а не квадратный), делая шаг между брусьями в среднем от 1,5 до 2 м. Скрепить такими же гвоздями или саморезами.

На этом обвязка свай каркасного дома завершена. Если используется двойное обвязывание, то второй слой древесины кладется уже не плашмя, а на ребро. Обвязка свайного фундамента подразумевает, что брус одновременно будет служить лагами для чернового пола.

Ленточный

Нижняя обвязка каркасного дома на ленточном фундаменте – намного проще, чем на свайном. Укладывать доски или брус на ровную ленту существенно легче. Порядок здесь следующий:

1. Сделать в углах фундамента гнезда для креплений.
2. Прикрепить угловые части конструкции, используя болты либо анкера.
3. Проверить, ровно ли уложены пиломатериалы в углах. Если элементы скошены – подправить их с помощью подкладок или клиньев из такой же породы дерева.
4. Установить остальной брус (лаги чернового пола) любым подходящим методом. Ограничений по шагу между брусьями и способам крепления нет.

Плитный

Обвязка фундамента плитного типа необходима прежде всего в качестве опоры для стенового каркаса. Сам по себе фундамент достаточно прочный, чтобы выдержать вес каркасного дома, но обвязывание всё же рекомендовано.

Есть 2 типа обвязывания плитного основания:

• если стены монтируются по стоечной технологии, то обвязка не отличается от таковой для свайного фундамента;
• если установка стен ведется по платформенной технологии, то порядок обратный – сначала кладут лаги чернового пола и монтируют сам пол, потом ставят стены, а уже в конце обвязывают углы фундамента.

Требования для древесины

При выборе бруса для постройки деревянного дома следует отталкиваться от строительных норм и правил, а конкретно от ГОСТ 2695-83. Уложить первый венец из бруса на фундамент необходимо из лиственницы или дуба. Эти материалы обладают хорошей прочностью и долговечностью. Для продления срока эксплуатации их необходимо обработать антисептиком.

При выборе древесины для постройки каркасного дома учитывают следующие моменты:

1. Сечение бруса 20 × 20 сантиметров, пиломатериал не должен иметь искривлений, выпадающих сучков и других дефектов.
2. Максимальная влажность древесины составляет 20%. Лучше всего брать брёвна от зимней валки, которая проводилась с декабря по март. Дерево должно вылежаться под навесом или в другом помещении с естественной вентиляцией. Колоды размещают в стопки в соответствии с правилами складирования.
3. Отсутствие пороков, допускаемых государственными стандартами. К таким относятся повреждения древесины от жука-короеда, поражение плесенью или грибком.
4. Отсутствие дефектов, которые могут остаться после обработки материала на пилораме.

Оценку качества бруса делает специалист по худшей кромке пласта, осмотр изъянов нужно делать на торцах, а также на всей протяжности заготовки. После устройства всех необходимых вырезов и шпунтов изделие подвергается пропитке антисептиком. При возможности магазинный раствор заменяют отработанным машинным маслом. Качество бревна, тщательность обработки и правильное крепление обвязки к основанию влияют на надёжность и долговечность всей строительной конструкции.

Расчёты размеров

После того как был выбран вид фундамента бани, переходят к расчёту его несущей способности. Этот параметр характеризует способность основания здания выдерживать нагрузку от всего строения в целом. Основание должно передавать нагрузку сверху вниз на грунт и при этом не проваливаться в него.

Оперируя такими данными, как вес бани (T) и сопротивление грунта под ней (R), получают требуемую площадь опоры (S).

Несущая способность основания строения обеспечивается превышением удельного сопротивления грунта удельной нагрузки от веса постройки.

Формула расчёта опорной площади будет такой:

Получив данный параметр, переходят к определению глубины заложения подошвы фундамента. Расчёт этой величины базируется на двух фактах – глубина промерзания почвы и уровень грунтовых вод. Подошва фундамента должна находиться ниже границы промерзания почвы и выше уровня грунтовых вод.

Сопротивление грунта, глубину промерзания и уровень грунтовых вод определяют справочным путём. Обычно эти данные берут из выкопировки геологической вертикальной съёмки, привязанной к месту строительства, в отделе архитектуры и землеустройства. В противном случае параметры определяют опытным путём. Для этого обращаются к геологической службе, работники которой бурением получают пробы грунта.

Зная эти два основных параметра, можно рассчитать габариты для фундаментов таких видов, как ленточный, столбчатый, свайный, свайно-винтовой, монолитная плита.

Ленточный

Ленту формируют из:

• армированного монолитного бетона;
• сборных ж/б блоков;
• разных кладочных материалов.

Зная расчётную площадь опоры бани, определяют ширину ленты. Для этого площадь делят на длину периметра здания.

Так как глубина заложения подошвы опорного основания уже известна, то на этом определение габаритов ленточного фундамента завершается. Если отметка точки замерзания почвы находится на глубине менее 1 метра, то возводят мелкозаглубленный фундамент – это самый экономичный вариант основания строения, не требующий много времени на установку опалубки, а также арматуры.

Столбчатый

Фундамент представляет собой разорванную ленту на отдельно стоящие опоры. Этим добиваются большой экономией расходных материалов по сравнению с монолитной конструкцией. Опорные столбики создают из самых разных материалов.

Это могут быть:

• армированные монолитные опоры;
• металлические или асбестовые трубы, залитые бетоном с арматурой внутри;
• столбы из дикого, бутового камня и даже кирпичной кладки.

Количество столбов рассчитывают исходя из расчётной опорной площади, размера горизонтальной плоскости одной опоры и нормативным расстоянием между столбами 1 – 1,5 метра. Интересны варианты монолитных конструкций с несъёмной опалубкой из металлических, асбестовых листов или рубероида.

Свайный

Свая, как игла прошивает слабое верхнее основание, достигая прочного грунта. Опора является связующим звеном между постройкой и прочным грунтом. Сваи бывают:

• монолитными;
• буронабивными;
• металлическими;
• в виде заостренных деревянных столбов, обёрнутых рубероидом.

Рассчитывают заполнение свайного поля путём деления общего веса строения, включая снеговую нагрузку, на несущую характеристику одной сваи, получая этим их общее количество. Остаётся их разместить на плане стройучастка по всему периметру несущих стен. Оголовки свай обвязывают ростверком, на котором возводят стены бани.

Свайно-винтовой

В последнее время застройщики активно используют металлические винтовые опоры для постройки саун размером в плане 4 х 6 м. Для такого сооружения понадобится всего 12 – 15 винтовых свай, исходя из принятого промежутка между опорами.

Привлекательность свайного основания такого типа состоит в том, что винтовые опоры можно устанавливать практически на любом грунте, кроме скалистой почвы. Монтаж производят в течение нескольких часов вручную без привлеченья какой-либо техники.

Оголовки винтовых опор разной высоты срезают угловой шлифмашиной с пильным диском или газосваркой под один уровень. Для контроля высот используют лазерный нивелир.

Монолитная плита

В первую очередь нужно высчитать степень заглубления и толщину плиты. Для этого необходимо знать тип грунта, сбор нагрузок от строения и несущую способность. На практике под фундамент в северных регионах нужно заглубляться не ниже 0,8–1 м от поверхности земли. В теплых широтах достаточно 0,3–0,4 м глубины. На устойчивых грунтах заглубление может быть минимальным и составлять всего 0,2 м.

Для бань 4 на 6 из легких материалов оптимальным размером плиты считается 0,2–0,3 м. При этом нужно учитывать высоту подушки — 0,5 м (0,3 м песка и 0,2 м щебня). Слой утеплителя до 0,1 м для холодных регионов.

Как правильно закладывать фундамент для сруба из бруса

Принципы устройства ленточного фундамента

Рисунок 2. Схема обустройства фундамента вентиляцией.

Первым шагом, с которого начинается строительство бруса, является закладка фундамента. Перед выполнением работ проводится анализ почвы на строительном участке, который сводится к геологическим исследованиям, связанным с поиском уровня залегания грунтовых вод и определением грунтового состава.

Для каждого типа местности с определенным грунтовым составом предусматриваются специальные виды фундаментов, которые будут служить десятилетиями, а наличие грунтовых вод не будет оказывать на них разрушительного влияния. Перед началом закладки фундамента под сруб необходимо прорыть траншею под будущее строение. Это связано со снятием плодородного слоя почв. Сначала в траншею заливают песок, который уплотняется путем заливки его водой. После этого в траншею засыпают камень, чтобы начать осуществлять армирование фундамента.

Армировать с помощью арматурных стержней можно как в верхней части фундамента, так и в нижней. Это позволит придать наивысшую прочность всей будущей конструкции сруба. Армирование проводят с использованием бетона, если его сделать своими руками в бетономешалке, то это будет не так дорого стоить, как если покупать готовый бетон в строительном магазине. Доставка бетона осуществляется таким видом транспорта, как грузовик-миксер, а заехать он может только на участки с наибольшей площадью, иначе бетон придется выгружать другим способом.

Наилучшим из вариантов будет использование бетономешалки, установленной на участке. Это позволит самостоятельно приготовить бетонный раствор для армирования фундамента, но качество состава не будет столь высоким, как у готового бетона. На дно траншеи с песком и камнями укладывают арматуру, а затем заливают это пространство бетоном. Вся лента фундамента, если он ленточный, заливается бетоном до уровня земли. Фундамент можно устроить и с использованием опалубки, а также подойдет столбчатый вид фундамента при определенном составе грунта.

Рисунок 3. Схема арматурного каркаса для фундамента.

Используя бетономешалку, ее не следует закрывать в том месте, где находится ее двигатель, так как для его охлаждения после и во время работы требуется постоянно циркулирующий воздух. До начала возведения сруба из бруса после полного устройства фундамента должно пройти от недели до месяца, чтобы конструкция полностью выстоялась.

Для определенного вида почв, например, болотистых, потребуется изготовить пространственный каркас. Только после этого создают опалубку и заливают в нее раствор бетона. Если фундамент укладывается в теплую погоду, то его поверхность обязательно следует выложить опилками или другим материалом, например, мхом, рубероидом. Можно просто залить его поверхность водой. Толщина досок для опалубки должна составлять около 40 мм. Следует выбрать щиты для опалубки необходимой высоты и длины.

Устройство цоколя фундамента

За начальный размер щитов обычно принимается расстояние между осевыми линиями цоколя. Сборка щитов осуществляется прямо на земле с использованием специальных подкладок. Схема сборки щитов для цоколя показана на рис. 1. Щиты гладкой стороной должны быть обращены внутрь цоколя.

В цоколе фундамента должны быть предусмотрены специальные окна для вентиляции, которые находятся от поверхности земли на расстоянии 15-20 см. Их располагают на противоположных сторонах конструкции цоколя каждое напротив другого. Для их создания можно воспользоваться асбестоцементными трубами, прилегающими торцами к щитам, как показано на рис. 2. Такое положение труб позволит не залить вентиляционные отверстия бетонным раствором.

Рисунок 4. Способы соединения бруса.

Арматурный каркас цоколя располагают в верхней части, это показано на рис. 3, после этого производят заливку бетонной стяжки. Арматурные прутья следует укладывать способом внахлест, обвязывая их с помощью проволоки.

Данным способом можно получить жесткую конструкцию, крепко соединяющуюся с фундаментом будущего строения. Начиная делать заливку бетонного раствора в опалубку, на щитах следует обозначить линию заливки сверху. Когда цоколь сруба готов, начинают делать укладку первого венца.

Для правильной укладки верхней обвязки на цоколь выстилается рубероид в два слоя с учетом всего периметра конструкции. Для этого полоса рубероида перегибается вдоль, а затем укладывается на цоколь. Чтобы сделать обвязку, пользуются ровными брусьями, на которых нет трещин, различных перескоков, гнили.

Фундамент опорно-столбчатый

Земляные работы

Процесс заливки

Разметка выполняется аналогично технологии предыдущего варианта столбчатого фундамента. Удаление плодородного слоя почвы производится на глубину 150-250 мм. Бурение скважин ведется по углам и на пересечениях стен на глубину 600 мм. Специалисты рекомендуют вырыть ямы прямоугольной формы в местах установки опор. На их дно заливают бетонный раствор слоем в 100-150 мм, который будет играть роль подушки. После застывания бетона можно начинать формирование столбов.

В качестве материала опорных столбов используем кирпич-железняк, который прошел термическую обработку. Ширина кладки составляет 380 мм, а высота выполняется на 350-450 мм выше поверхности земли.

При кладке кирпичей следует создавать замкнутый контур, который имеет внутри полость, наподобие колодца. В ней создается каркас из прутов арматуры, которая увязывается между собой. В укрепленное таким образом внутреннее пространство кладки заливается бетон.

Строительство кирпичного столбчатого фундамента

Необходимо проконтролировать расположение опор

Важно, чтобы они были расположены на одном уровне. На застывших бетонных опорах создается слой гидроизоляции

После засыпания траншей грунтом приступают к устройству ростверка. Для этого можно использовать деревянные рандбалки, которые располагают с опиранием на столбы. Между собой эти элементы фиксируются при помощи соединения типа шип-паз.

При сооружении бетонного ростверка устраивается опалубка, в которую устанавливается каркас, и осуществляется заливка бетона.

https://youtube.com/watch?v=8GuCji8cFsM

Укладываем первый венец

Первый брус укладывается не на бетон, а на деревянные планки высотой 15 мм, расположенные поперёк ленты фундамента через каждые 30 см. Делается это для того, чтобы исключить контакт первого венца с гидроизоляцией. Некоторые строители вместо реек предпочитают использовать специальную подкладочную доску, но польза от такой технологии вызывает обоснованные возражения. Противники доски утверждают, что она гниёт быстрее, чем брус, и при этом образовывает дополнительную межвенцовую щель в самом уязвимом месте стены.

После укладки брусьев на рейки и проверки горизонтальности образовавшийся зазор заполняют обычной монтажной пеной. Углы первого венца соединяются металлическими скобами. Крепить брус к фундаменту необязательно: веса всей конструкции хватит, чтобы обеспечить дому необходимую устойчивость. В некоторых случаях допускается крепление первого венца на анкеры, расположенные по углам фундамента.

Важный нюанс: углы стыковки должны точно соответствовать 90 градусам. В противном случае будут нарушены диагонали пересечения, что в свою очередь приведет к нежелательным деформациям здания.

Монтаж дверей и стеклопакетов

В местах установки дверей и окон выпилите проем соответствующих размеров. Сами же двери и стеклопакеты можно монтировать только после полной усадки древесины.

В завершение вам останется лишь выполнить финишные отделочные работы на свое усмотрение, подключить необходимые коммуникации, расставить мебель, технику и предметы интерьера.

Удачной работы!

Видео – Сруб из бруса своими руками

Мы предлагаем построить самую простую и дешевую, но довольно удобную небольшую баню, размеры которой позволяют поместить ее в любом месте участка, а доступная технология и невысокая цена дает возможность каждому при желании иметь такую баньку. Размеры строения всего 3×3 метра, высота 2 метра, баня имеет совмещенную парную и моечную с печью и комнату для отдыха. Все строительные работы следует производить с учетом требований .

Для небольшой баньки выбираем дешевые, но по качеству вполне удовлетворительн ые материалы. Что нужно заготовить?

Таблица строительных материалов

Материалы	Количество	Иллюстрация
Цемент М400	150 кг
Пиленый брус 150×150 мм	3,5 м3
	0,3 м3
	25 м/п.
	0,5 м3
	0,3 м3
	500 шт.
	10 м2
	30 шт.

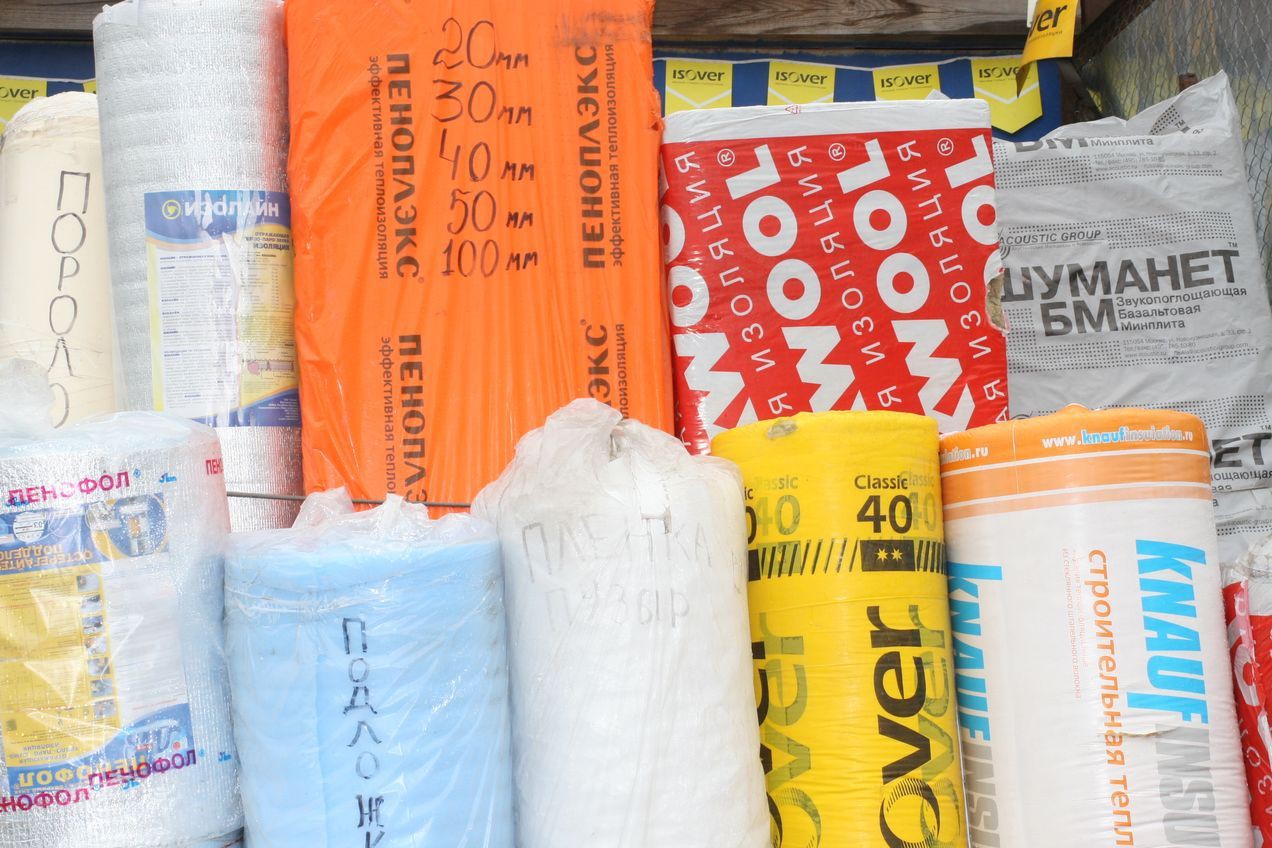

Гвозди и саморезы различных размеров, металлические уголки для стропильной системы, строительная арматура, окна и двери. Окна и двери можно сделать самостоятельно (дешево, но долго, и довольно сложно) или купить уже готовые (быстро и в итоге обойдутся дешевле). Потребуется утеплитель, электрические кабели и арматура.

Все материалы мы специально давали с запасом. Во-первых, при каждом строительстве без непродуктивных отходов не обойтись. Во-вторых, пиломатериалы и метизы всегда пригодятся в хозяйстве. Есть возможность и желание – можете сделать подвод воды, сливы. Нет желания или возможностей – баня и так будет «функционировать », только воду придется носить в котел, установленный в печи (для горячей) и в бочку (для холодной) ведрами. Мы выбираем самый простой вариант – инженерными водопроводными системами не будем заниматься.

Армирование, устройство оголовка

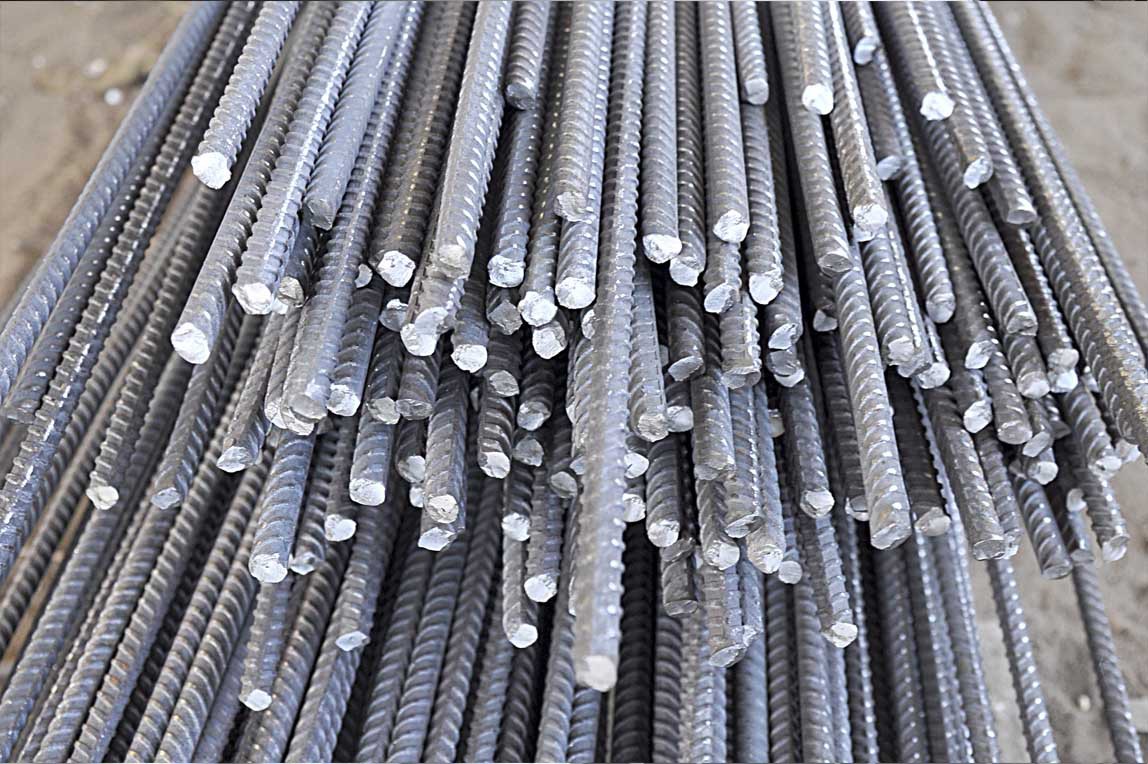

Используя бетон, как строительный материал, необходимо усиливать его стальными прутами с переменным сечением — арматурой. Стержни сечением от 10 до 14 мм объединяют в каркас с четырьмя продольными (вертикальными) нитками, которые раскрепляются между хомутами из тонкой гладкой арматуры диаметром 6 мм. Фиксация элементов каркаса осуществляется вязальной проволокой или электросваркой.

Для армирования столбов круглого сечения (при сравнительно небольшом диаметре), возможно, лучше подойдёт каркас из трёх рабочих ниток, расположенных внутри треугольных хомутов. Главное, нам необходимо выдержать минимальный коэффициент армирования, который для монолитных колон составляет 0,4% (рассматриваем площадь поперечного сечения столба), нормальным считается показатель в 1–2%.

Если фундамент будет иметь железобетонный ростверк, то продольные пруты арматуры делают на 40–50 см длиннее, чем сама стойка. Арматура впоследствии загибается в горизонтальную плоскость и перевязывается с каркасом ростверка. Если в качестве ростверка используется деревянный брус или готовые ЖБ перемычки, то оголовок может оформляться одним центральным стержнем, в том числе замоноличенной резьбовой шпилькой.

Бутобетонные столбы не армируются, здесь камень усиливает массив, но такие конструкции не должны иметь бута в верхней части, так как в этой части необходимо анкеровать арматуру, предназначенную для связки с ростверком.

Чтобы сформировать защитный слой бетона (около 5 см) и надёжно закрепить каркас в опалубке, необходимо применить специальные распорные элементы. Лучше всего для этих целей использовать заводские пластиковые ограничители-звёздочки, которые надеваются прямо на арматурные стержни. О нюансах работы с арматурой читайте в разделе «Армирование фундамента» второй статьи о монолитных ленточных фундаментах, о типах прутов и проектировании каркаса кое-что интересное есть в разделе «Расчёт арматурного пояса» первой статьи о ленточных монолитах.

Общие требования к обвязке

Существует несколько технологических требований, предъявляемых к монтажу нижней обвязке, а именно:

• толщина обвязочного материала должна соответствовать толщине стен постройки;
• доски, используемые для обвязки, должны быть одинаковыми, прочными, надежно соединеными скобами друг с другом. Лучшим материалом является сдвоенная доска;
• хвойные породы деревьев наиболее подходят для изготовления обвязки, так как считаются наиболее прочными, влагоустойчивыми. К тому же они не деформируются и стоят недорого;
• обязательно древесный материал необходимо покрывать антисептическими покрытиями от гниения, а так же обрабатывать противопожарной пропиткой, предварительно просушив пиломатериалы;
• обязательное требование — ровность досок, используемых при изготовлении обвязки.

Ошибочная конструкция слоёв стены

Всякий стеновой слой в каркаснике обладает своим назначением. Наиболее часто совершаются следующие ошибки каркасного дома: крепление изоляции плёночного и мембранного типа не в том месте или, напротив, пропуск их в нужных местах.

Главное правило – паропроницаемость используемых стройматериалов обязана повышаться от внутренней поверхности к наружной. Тем более в половом пироге, где частенько делается не как положено: пароизоляция монтируется со стороны земли, а паропроницаемая плёнка из помещения. Основная цель изоляции – не допустить попадания жидкости в утеплитель или намокания каркасной конструкции. А при попадании обеспечить ей максимально быстрый выход.

Внутри стена укрывается пароизоляцией, для предотвращения попадания паров жидкости из жилой комнаты в утеплитель. Снаружи крепится гидроизоляция, которая пропустит жидкость и даст возможность влажному пару покинуть утеплитель.
