Цена монтажа под ключ
Прежде, чем осуществлять монтаж своими руками, целесообразно ознакомиться со стоимостью обвязочных работ под ключ в различных регионах России:
| Город | Стартовая цена под ключ за погонный метр трубы, рубли |
| Москва | 380 |
| Санкт-Петербург | 350 |
| Казань | 275 |
| Ростов-на-Дону | 250 |
| Волгоград | 300 |
При отсутствии навыков в возведении свайных фундаментов и в работе с электродуговой сваркой, стоит обратиться в специализированную компанию. Ошибки в расчетах, а также недостаточная компетентность в строительстве и сварочных работах неизбежно приведет к деформации и перекосу сооружения в процессе эксплуатации.
Обвязка свайного фундамента
Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.
Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.
Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.
После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

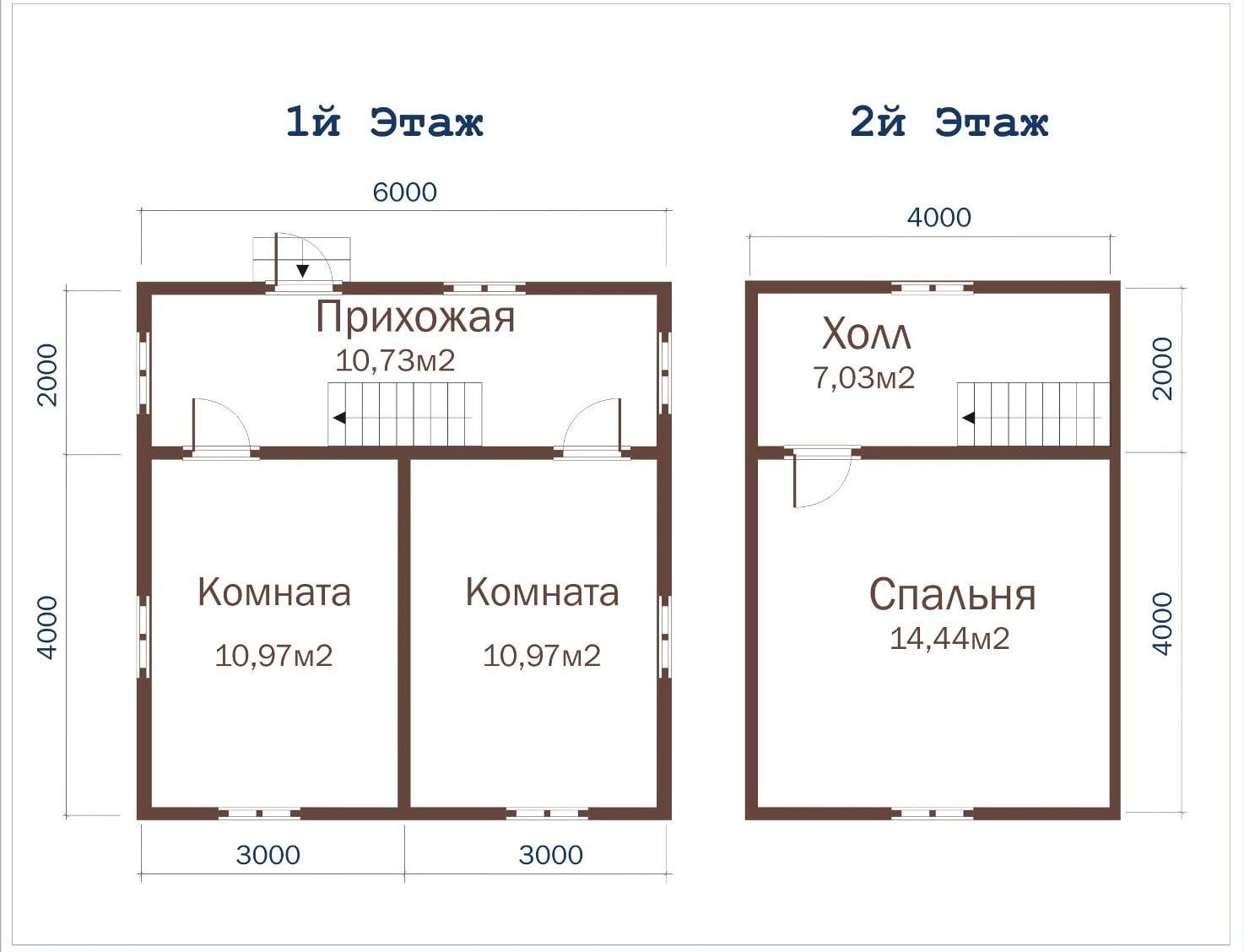

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.
Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.
В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.
Расчет нагрузки
При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.
Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.
Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.
Отличия ростверка и нижней обвязки фундамента
Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.
Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.
Этот элемент строения используют в следующих ситуациях:
- когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
- когда строение приподнято над землёй более чем на 1 метр;
- для массивных сооружений;
- для сооружений на подвижных грунтах.
Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.
Применение швеллера и двутавровой балки
На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.
При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.
Деревянная
Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.
Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.
Достоинствами такого решения являются:
- Простота обработки, доступность материала.
- Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
- Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.
Недостатками деревянных видов обвязки можно считать:
- Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
- Пожарная опасность древесины.
- Возможность порчи материала насекомыми или грызунами.
Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.
Технология в зависимости от типа фундамента
Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.
Свайный или столбчатый
Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов.
Подчас они значительно отличаются друг от друга.
Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:
- Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
- Раскладка бруса или досок по местам установки.
- Из бруса делается обвязка углов каркасного дома вполдерева.
- Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
- Угловые соединения усиливаются гвоздями, шурупами или болтами.
- Крепятся лаги с нужным шагом.
Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.
Ленточный
В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще.
Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.
Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:
- На ленту укладывается слой гидроизолятора.
- Изготавливаются гнезда для угловых соединений.
- Брус или обрезная доска крепится на шпильки, болты или анкеры.
- Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
- Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.
Плитный
Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен.
Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.
В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:
- Укладка сплошного гидроизоляционного покрытия рулонными материалами.
- Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
- Настилается черновой пол, образуя площадку для сборки каркасов стен.
- Разметка, сборка стен.
В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:
- Делается гидроизоляция плиты.
- Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
- Установка бруса, соединение углов, проверка параллельности и горизонтали.
- Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.
Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.
Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги
Отверстия для пробок внутри следует покрыть битумом.
Виды обвязки винтового фундамента
Окончательное качество и прочность свайного фундамента зависит от того, насколько точно соблюдалась технология на каждом этапе его возведения. Заключительным и наиболее ответственным этапом обустройства такого основания является обвязка.
Необходимость обвязки
Обвязка сооружается с целью надежной фиксации свайных элементов в точках разметки. Следует заметить, что обвязка монтируется только если ствол сваи возвышается над уровнем грунта более, чем на 0,5 м, в прочих случаях устанавливаются оголовки.
Обвязка свайной конструкции позволяет повысить степень ее жесткости. От того, насколько качественно и быстро сделана обвязка, будет зависеть прочность фундамента. Это связано с тем, что без обвязки сваи могут отклоняться под воздействием внешних факторов, вследствие чего возможно появление дефектов конструкции, исправлять которые очень сложно и затратно.
Процесс обвязки осуществляется после того, как смонтировано свайное поле и проведены работы по обрезке винтовых свай и бетонированию их внутренних полостей. В ходе обвязки на надземную часть свайных элементов наносятся антикоррозийные составы.
Виды обвязки
В настоящее время чаще всего используется три метода обвязки: профильная труба, металлический швеллер, двутавровая балка.
Соединения бруса в обвязке
Брус в обвязке стыкуют двумя способами или замками:
- в полдерева, соединение происходит под прямым углом, брус с торца выбирают наполовину;
- в лапу, соединение происходит под острым углом, брус выбирают так же с торца.
Срезы стыкуемых брусьев должны плотно прилегать друг к другу, зеркально повторяя выемку. Крепят элементы с помощью таких крепежных деталей:
- металлические пластины;
- хомуты;
- уголок;
- скобы;
- болты, саморезы, анкера.
Чтобы лучше понять принципы стыковки, посмотрите на картинку.
Совет! При расчете бруса для обвязки следует добавить 10-20% на случай брака, технической ошибки. Докупать материал из другой партии нежелательно по целому ряду причин.
Для того чтобы не было сомнений в прочности ростверка стоит применять принцип двойного крепления, соединения скреплять при помощи нескольких монтажных технологий.
Виды обвязки и какую лучше применить
Обвязка свай под фундамент дома необходима для обеспечения жесткости конструкции и для устройства основания под дальнейший монтаж здания. На стадии проектирования делается
детальный расчёт фундамента по статическим нагрузкам от здания в нескольких вариантах. Выбирается наиболее экономичный, практичный в данных условиях вариант.
При расчётах берут во внимание естественные характеристики грунтов в основании участка и их пучинистость, глубину промерзания, уровень залегания грунтовых вод, сейсмичность района. Учитывается категория проектируемого здания по классам ответственности и срокам эксплуатации. Для придания жёсткости всей конструкции, сохранения в проектном положении, устройства фундамента для монтажа стен здания применяются 2 типа обвязки:
Для придания жёсткости всей конструкции, сохранения в проектном положении, устройства фундамента для монтажа стен здания применяются 2 типа обвязки:
Нижней обвязки для железобетонных свай не требуется ввиду жёсткости армированной конструкции. Соединение по оголовкам выполняется из различных материалов по определённым технологиям, обеспечивающим устойчивость конструкции и возможность дальнейшего процесса монтажа стен.
Винтовые сваи применяются при строительстве сооружений 2—3 категорий, лёгких каркасных домов, деревянных, со стенами из блоков плотностью D400 – D700. Несущая способность винтовых свай позволяет возводить лёгкие строения со сроком эксплуатации
Для винтовых свай с высотой выступающего над поверхностью оголовка >400 мм необходимо применять нижнюю обвязку в дополнение к верхней. Это позволяет повысить жёсткость винтовых свай и устойчивость всей конструкции.
Стандартная обвязка свай выполняется из таких материалов, как:
- брус деревянный сечением 150*200 мм, 200*200 мм, 200*250 мм;
- пакет из 3 досок 50*200 мм;
- швеллер 140—300 мм;
- уголок >50 мм;
- толстостенные профильные трубы;
- два швеллера в паре или двутавр;
- висячий железобетонный ростверк с опорой на сваи.
Обвязка выполняется после полного монтажа свайного поля, обрезки оголовков в одном проектном уровне, заливке бетоном, если это предусмотрено проектом. Бетонирование винтовых свай на порядок увеличивает их жёсткость.
Способы проведения обвязки свайного фундамента
Обвязать свайный фундамент можно с использованием разных материалов, каждый из которых имеет определенные эксплуатационные характеристики, технологию монтажа, достоинства и недостатки.
- Металл. Применяется тавровые и двутавровые балки, швеллер или профильная труба. Изделия отличаются высокой прочностью и долговечностью. На металлические ростверки устанавливают массивные кирпичные здания высотой до двух этажей. Минус такого решения в том, что металл гибкий и со временем прогибается даже под собственным весом. Кроме этого, потребуется постоянная обработка железа от ржавчины. Еще один нюанс — обвязка швеллером винтовых свай предполагает наличие и опыт работы со сварочным аппаратом. Все соединения выполняются только этим способом. Мастером высокого класса быть необязательно, но без базовых навыков не обойтись.
- Брус. Несомненный плюс такого решения в простоте обработки материала, для чего подходят даже ручные инструменты. Крепление фрагментов выполняется съемными приспособлениями, благодаря чему сооружение можно разобрать для демонтажа или ремонта. Минус древесины в том, что она впитывает влагу. Если сделать ростверк из сырого бруса, его может при высыхании повести настолько, что это скажется на опорах и стенах здания. Как и железо, дерево склонно к провисанию, из-за чего требуется делать дополнительные подпорки между сваями. Проблема решается при использовании клееного профильного бруса, отличающегося устойчивостью к изгибанию и скручиванию.
- Железобетонный ростверк. Такая конструкция считается самой сложной, дорогостоящей, но наиболее надежной и долговечной. Обвязка свайного поля железобетоном выбирается при ведении капитального строительства или при планировании поэтапного увеличения этажности здания. Сочетание камня и металла обеспечивает прочность, незначительную гибкость и полную защиту стального каркаса от коррозии. Такой ростверк заливается бетоном в установленную на сваях опалубку, внутри которой укладывается арматура. В качестве формы допускается использование швеллера, где в полость устанавливается стальной каркас. Минус такого решения в необходимости ожидания застывания бетона и ведения строительства только при плюсовой температуре.
голоса
Рейтинг статьи
Способ повязки швеллером
Отличие технологии обвязки швеллером от методики установки профилированной трубы состоит в отсутствии стандартных оголовков.
Швеллер устанавливается широкой стороной кверху, образуя горизонтальную площадку по всем балкам обвязки.
В остальном порядок действий аналогичен технике установки профильной трубы.
Обычные размеры швеллера м для свай диаметром до 108 мм (для них используют швеллер 160 мм).
Сварные соединения дополнительно фиксируются болтовыми соединениями с помощью «косынок».
Сварку должен производить профессиональный квалифицированный специалист, имеющий допуск к работам с ответственными конструкциями. Гидроизоляцию обвязки выполняют традиционными обмазочными материалами или защитными полимерными покрытиями.
