Характеристики оцинкованных винтовых свай, сфера применения и средняя стоимость

Сваи-стойки

Стоечные сваи заглубляются в рыхлый грунт на глубину залегания прочных пород. Таким образом, они передают вес сооружения на твердое основание, которое воспринимает более 80% нагрузки. Основным условием использования таких свай является наличие прочного широкого основания из твёрдой породы. В связи с этим поверхность сваи может быть гладкой, она не должна обеспечивать хорошего сцепления с грунтом. В этом все преимущества винтовых свай с литым наконечником.

Сваи-стойки могут быть двух видов:

  • свайный элемент с расширением внизу (ТИСЭ);
  • обсадные сваи (элемент, забетонированный в обсадной колбе-трубе).

Стоечные сваи могут использоваться в том случае, если после слоя ослабленного грунта идёт большой пласт прочной породы.

Классификация винтовых свай

Лучшие производители наладили выпуск огромного количества популярных моделей свай для фундамента. Ежегодно производятся новинки. Вся выпускаемая продукция отличается функционалом, параметрами, характеристиками, материалом изготовления. Для изготовления свай применяется:

  • бетон;
  • железобетон;
  • бутобетон;
  • древесина;
  • сталь.

Различаются популярные модели способом погружения, в связи с чем выделяют такие группы:

  1. Буровая. Бетон заливается в отверстие в грунте, и уплотняется посредством глубинного вибратора.
  2. Буроинъекционная. В скважину заливается смесь, в состав которой входит мелкая фракция наполнителя.
  3. Набивная. Вытеснение грунта происходит механическим способом. Бетон заливается в образовавшуюся полость.
  4. Свая-столб. Вначале делается отверстие в земле, куда опускается железобетонное, стальное или деревянное изделие.
  5. Винтовая. Уплотнение грунта происходит самопроизвольно. Конструкция вкручивается ручным или механическим методом.
  6. Забивная. Железобетонное изделие с завода вбивается при помощи молота или копра. Для вдавливания или заглубления может использоваться вибрационные механизмы.
  7. Погружная. Речь идет о кессонных, колодезных кольцах, сваях цилиндрической формы. Изнутри размывается грунт и происходит погружение благодаря собственному весу.
  8. Свая – опора. Монтируется в большие скважины. Пустоты засыпаются нерудным материалом или грунтом.

Описание и свойства оцинкованной винтовой сваи

Они закрепляются в любом грунте путем вкручивания в него. Это происходит благодаря конусообразному наконечнику, имеющему разную форму. Она зависит от вида его производства. Литые изделия изготавливаются с острым концом, а сварные с лопастным, а еще имеются разновидности с квадратным сечением и конусным.

Винтовые сваи несущая способность которых можно узнать из данной статьи.

Все они располагаются на металлической трубе. Ее длина и диаметр могут быть разными, их выбор зависит от типа грунта и веса конструкции, которую необходимо закрепить.

Про винтовые сваи размеры и другие технические характеристики можно прочесть в данной статье.

За счет того, что винтовые сваи прошли горячее цинкование, они стали намного долговечней своих металлических аналогов. Их специальное покрытие способно самопроизвольно восстанавливать поврежденные участки изделия.

На видео – оцинкованные винтовые сваи:

Отличительные свойства

Оцинкованные сваи широко применяют в строительстве благодаря ряду отличительных свойств:

  1. они более устойчивы к сколам при ударах, в результате повреждений сразу не подвергаются коррозии, как их аналоги;
  2. цинк способен восстановить поврежденные места сам со скоростью 2 мм в год;
  3. оцинкованное покрытие защищает сваи от дефектов, которые могут привести их к разрушению под нагрузкой;
  4. устойчивость к ржавчине таких свай больше в 6 раз, чем у обычных винтовых. Ее показатель антирокоррозии схож со значением с нержавеющей стали;
  5. внутрь изделий не надо заливать бетон, так как покрытие нанесено с двух сторон;
  6. оцинкование препятствует хрупкости сваи от водородного воздействия;
  7. такое покрытие позволяет использовать изделия на любой почве;
  8. их длительность службы увеличивается до 200 лет.

Про фундамент на винтовых сваях минусы и плюсы материала можно прочесть здесь в данной статье.

На видео – оцинкованные винтовые сваи с литым наконечником:

Преимущества использования

Использование оцинкованных винтовых свай имеет ряд преимуществ:

  • фундамент возводиться всего за два дня и строительство стен можно продолжать сразу же;
  • с ними можно работать круглый год, пока температура не достигает – 50°С;
  • грунт перед проведением строительных работ не требует предварительной подготовки;
  • монтаж свай можно производить в густо построенном месте, начиная с расстояния в 20 мм от близлежащих строений;
  • стоимость фундамента в несколько раз ниже, чем при возведении монолитных или ленточных аналогов;
  • с помощью таких свай можно укреплять уже построенные фундаменты, добавляя опоры точечно;
  • оцинкованные изделия применяются для возведения фундамента в горной местности;
  • на винтовых сваях несущая способность распределяется равномерно по всей конструкции;
  • при многократном использовании изделий их покрытие не стирается;
  • возможность использования свай в химическо-агрессивной среде. Даже при таких условиях их срок эксплуатации будет 60 лет;
  • надежность конструкций из винтовых оцинкованных свай проверена опытом многих европейских фирм, которые проводили строительные работы по возведению государственных энергетических сооружений;
  • существуют различные диаметры и длины изделий, а при необходимости можно прямо на месте скорректировать метраж сваи с помощью приваривания части трубы.

Буронабивные сваи с ростверком можно использовать в следующих случая, перечисленных в данной статье.

На видео – винтовые сваи оцинкованные типа шуруп:

При выборе свай учитывается также их толщина стенки, а перед окончательным приобретением изделия делается анализ грунта, в который они будут установлены. Определяется его глубина промерзания и состав, производится расчет по нагрузкам, производимых на винтовое изделие. Исходя из полученных сведений, подбирается нужный диаметр и длина свай. Они применяются для многих строительных объектов в качестве:

  • фундаментов под различные дома, пристройки, павильоны, теплицы. Также используются как основание под временные сооружения, которые затем можно легко демонтировать;
  • опор для дорожных знаков, трубопроводов, солнечных батарей, линии электропередач и освещений;
  • укрепляющих сооружений для инженерных объектов.

Свайно ленточный фундамент для дома из газобетона и его особенности описанны в данной статье.

Установка свай может производиться вручную, для этого потребуется три человека, или с помощью ямобура. Для частного строительства в основном применяются диаметры свай от 57 до 114 мм, а для промышленных от 108 до 325 мм.

Преимущества

От правильности выбора основания зависит надежность и стойкость планируемого сооружения. Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:

  1. Стоимость. В отличие от применения обычных столбчатых опор и мелкозаглубленной ленты, устройство винтовых свай обойдется застройщику на 20-30% дешевле. А если речь идет о необходимости закладывания железобетонный ленты или монолитной плиты на значительную глубину, то экономия составит гораздо больше.
  2. Сложность строительства. Трудовые затраты на устройство свайно-винтового фундамента напрямую зависят от типа конструкции будущей постройки, а также необходимости заглублять опоры ниже линии промерзания. На участках с особенно зыбкой почвой целесообразно дополнительно устраивать дренажную систему. Если планируется возведение малогабаритной постройки с небольшим весом, то для устройства винтовых свай достаточно 3 человек. Но для крупномасштабного строительства придется нанимать специальную технику. экскаваторы с гидравлической головкой, буровые установки и другие машины.
  3. Скорость монтажа. Для устройства представленного типа фундамента не требуется проводить земляные работы. К тому же, после вкручивания свай можно сразу переходить к следующему этапу строительства. Как правило, монтаж такого фундамента не занимает дольше 2-х дней.
  4. Сезонность. Устройством свай можно заниматься в любое время года, что является несомненным преимуществом, ведь работа с бетонными смесями зимой сопровождается дополнительными затратами на противоморозные добавки.
  5. Рельеф участка. Применение винтовых свай особенно целесообразно, если для площадки характерны большие перепады по высоте (до 8 м). Железобетонные фундаменты также справляются с этой задачей, но это обойдется застройщику в несколько раз дороже.
  6. Просадочность грунта. Винтовые сваи лучшим образом подходят для строительства фундамента в условиях с влагонасыщенными почвенными массивами, подверженными силам пучения.
  7. Ремонтопригодность. Если по какой-либо причине одна из опор лопнет в процессе эксплуатации, ее можно оперативно заменить на новую без ущерба для целостности конструкции.
  8. Тепло- и гидроизоляция. Особенность конструкции такого типа фундамента предполагает воздушный зазор между поверхностью грунта и нулевым перекрытием дома. Благодаря этому влажность и температура земли никак не влияют на само сооружение.
  9. Перспективы для застройщика. В будущем, если хозяин дома захочет увеличить площадь постройки, возможно ввинчивание дополнительных опор для усиления конструкции.
  10. Срок службы. Качественные металлические опоры, тело которых усложнено лопастями различной конфигурации, могут прослужить до 80 – 100 лет.

Цены на производство

На нее влияет диаметр и длина свай. Приведем ориентировочные расценки винтовых оцинкованных свай длиной 2 метра.

ОбозначениеДиаметр трубы, ммСтоимость, руб.
СВСН 57 х 2000571800
76 х 2000762300
89 х 2000892500
108 х 20001082600
133 х 20001333500
СВСНЦ-108-20001082400

Винтовые оцинкованные сваи применяются при строительстве многих сооружений, в условиях различного климата и состояния грунта. Они отлично выдерживают нагрузки от всего здания и могут прослужить достаточно длительное время без усадок и перекосов. Поскольку они в частном строительстве появились недавно, только в 90-х годах, то судить об их надежности рано. Но самое давнее сооружение на них – маяк в Америке уже отстоял сто лет.

При возведении больших домов более двух этажей понадобится более мощный фундамент, а вот как его рассчитать можно здесь из статьи.

Разновидности опор

Производители свай предлагают несколько видов изделий. Они различаются по нескольким критериям:

  • размерам;
  • наконечникам;
  • по ширине и количеству лопастей;
  • типу стали (материалу изготовления);
  • защитному покрытию.

По диаметру и длине

Длина опоры в каждом случае рассчитывается индивидуально

При этом важно учитывать несколько показателей:

  • глубину, на которой залегает плотный грунт;
  • глубину промерзания почвы в регионе;
  • высоту цокольного этажа.


Диаметр и длина винтовых свай рассчитывается индивидуально. В большинстве случаев длина опоры варьируется в пределах 2500-3500 см.

Диаметр опор — от 57 мм до 130 мм. От этого показателя зависит прочность готовой конструкции и несущая способность фундамента. Производители предлагают несколько вариантов изделий:

  1. Маленький диаметр опоры 57 мм. Для такой сваи нагрузка составляет 800 кг. Сфера использования такого фундамента относительно узкая: установка ограждений из сетки-рабицы или штакетника.
  2. Труба диаметром 76 мм. Она подходит для строительства заборов из частого штакетника или профнастила. Максимальная нагрузка достигает 3000 кг.
  3. Диаметр 89 мм. Использовать опоры можно для возведения беседок, легких гаражей, хозпостроек, веранды. Несущая способность достигает 4-5 т.
  4. Диаметр 108 мм. Такие трубы рекомендуют при строительстве небольших бревенчатых срубов и каркасных домов. Опора выдерживает до 5-9 т.
  5. Диаметр 133 мм. Сваи с максимальной нагрузкой 12-14 т используются в малоэтажном строительстве, когда в качестве строительных материалов используется кирпич или газосиликатные блоки.

По типу наконечников

Винтовые сваи бывают 2 видов:

  1. Литые. Такие элементы изготавливаются путем литья, в результате наконечник с лопастью представляет собой единую деталь. Они характеризуются повышенной прочностью, однако их цены выше. Применять их рекомендуют на твердых каменистых почвах.
  2. Сварные. Эти наконечники изготавливаются путем приваривания лопасти к наконечнику. Низкая цена объясняется относительно низкой прочностью. Если такую опору попытаться поднять из земли, есть высокий риск срыва лопасти.

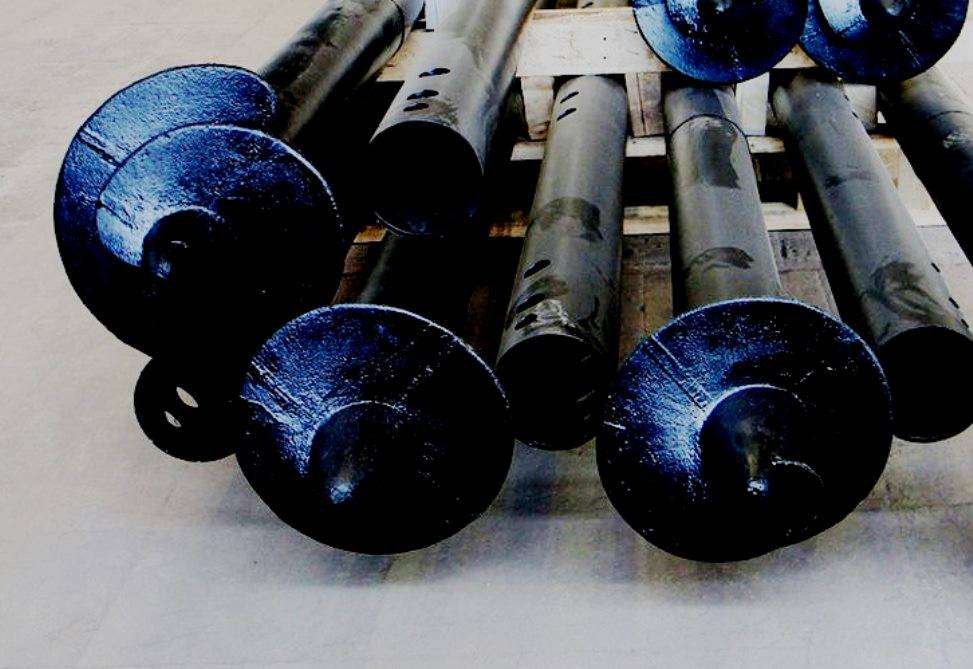

Винтовые сваи бывают литые и сварные.

По количеству лопастей

Опоры бывают:

  1. Однолопастными. Их рекомендуют к использованию на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником быстро достигают критической нагрузки, что вызывает срыв лопасти.
  2. Многолопастными. Наличие 2 лопастей обеспечивает повышенную стойкость к горизонтальным, вдавливающим и выдергивающим нагрузкам.

По материалу изготовления

В зависимости от применяемой стали выделяют несколько видов опор:

  • сталь СТ3 — из нее производят сваи, подходящие для грунта со слабой химической агрессивностью;
  • Ст20 — такой сплав рекомендуют для работ на почвах средней химической агрессивности;
  • опоры из стали 30ХМА и 09Г2С подходят для высокой химической агрессивности среды.


Сваи различаются по материалу изготовления.

По типу защитного покрытия

Стальные опоры после установки будут взаимодействовать с влагой, поэтому им необходима надежная наружная защита от коррозии. Лучше всего выбирать изделия, которые уже обработаны защитным составом на заводе. Существует несколько типов покрытий. Максимальную защиту обеспечивают эпоксидные и полиуретановые составы, а также цинкование холодным способом.

По области применения

Сваи различаются шириной и расположением лопастей, строением наконечника. Эти особенности влияют на эксплуатационные характеристики. По области применения винтовые опоры делят на 4 категории:

  1. Изделия с 1 широкой лопастью, которая расположена на коротком наконечнике. Они подходят для работы на любых грунтах. Для строительства частных домов из блоков следует брать опоры большого диаметра и соблюдать малый шаг при установке.
  2. Сваи с 2 лопастями, расположенными на разной высоте. Для установки такого фундамента требуется специализированная техника. Опоры подходят для строительства 2-этажных дачных домов и характеризуются повышенной устойчивостью к усадке и выдергиванию.
  3. Изделия многовитковые с длинным наконечником и узкими лопастями разработаны для установки в каменистый грунт.
  4. Сваи без острого наконечника имеют ограниченные функции и предназначены для строительства в условиях вечной мерзлоты.


Сваи имеют разные области применения.

Заключение

Винтовые сваи представляют собой полую трубу различной длины и диаметра, конец которой заканчивается острием, оснащенным лопастями. В верхней части производитель предусмотрел проушины, чтобы легче было завинчивать опору в землю ручным способом. Как только острие достигает плотного слоя почвы, изделие становится устойчивым и отменно сопротивляется горизонтальным и вертикальным нагрузкам. С целью усилить фундамент, проводится обвязка верхушек опор посредством деревянных или металлических приспособлений.

Основные плюсы устройств заключаются в следующем:

  1. Универсальность. Можно устанавливать на неровном рельефе, обводненной почве, песчаниках и глиноземе.
  2. Приемлемая стоимость. При изготовлении используется высококачественная сталь. Идеальные основания для бревенчатых срубов или объектов, построенных из деревянного бруса.
  3. Время обустройства фундамента. Все манипуляции можно закончить за 1 – 5 дней, в зависимости от объема и сложности строящегося объекта. Чтобы ввинтить один столб достаточно 30 минут, если помощником будет мини-экскаватор.
  4. Длительность эксплуатационного срока. Многое зависит от защитного покрытия. Даже если поверхность обработана обычной эпоксидной грунтовкой, изделия не потеряют своих первоначальных характеристик на протяжении столетия.
  5. Возможность повторного применения. Фундаменты винтового плана легко и быстро демонтируются, и переносятся на иное место дислокации, без изменения первоначальных свойств. Это помогает экономить денежные средства как частным застройщикам, так и собственникам коммерческих объектов.
  6. Стойкость к значительным температурным перепадам. Работы можно проводить в жаркое лето и лютой зимой, под дождем и снегом. На качестве это не скажется.
  7. Простота монтажа. При отсутствии специализированной бригады и техники, вкручивать сваи можно ручным способом. Для этого достаточно двух человек.
  8. Возможность возведения фундамента на сложной местности, где присутствуют техногенные включения, крупнообломистая почва, крупный песок, торфяники, глиноземы, повышенная заболоченность.
  9. Не подвержен усадке, поэтому начинать строительство можно сразу же по окончанию ввинчивания свай в грунт.

К минусам стоит отнести:

  • невозможность установки в каменистом и скалистом грунте;
  • при нарушении процесса установки и повреждении защитного покрытия может существенно сократиться срок службы.

Если приобрести товар у проверенного производителя и при монтаже не допускать ошибок,  негативных моментов может не наступить.

Сфера использования конструкций широкая. Они выступают основой при возведении:

  • ЛЭП;
  • вышек сотовой связи;
  • оград;
  • теплиц;
  • хозяйственных построек;
  • небольших жилых домов из бруса или бревен;
  • бань;
  • модельных зданий;
  • каркасно-щитовых сооружений;
  • складов;
  • рекламных щитов;
  • навесов;
  • беседок;
  • террас;
  • дорожных знаков;
  • причалов;
  • лестниц;
  • производственных цехов;
  • гаражей.

Металлическими сваями укрепляют склоны, реставрируют старые фундаменты, полностью заменяют основания на более надежные и долговечные.
