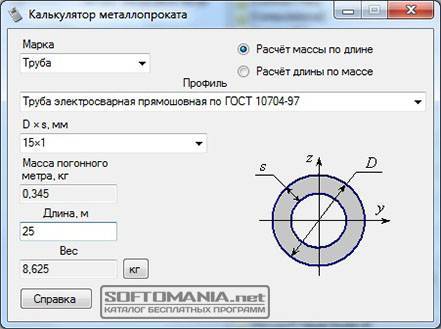

Онлайн калькулятор расчета длины и массы любых труб

Стальная профильная труба: размеры, вес и сферы применения

Такие качества как небольшой вес, невысокая стоимость и практичность способствуют использованию в строительстве профильной трубы. Чаще всего её применяют при возведении спортивных сооружений, торговых павильонов, и таких сложных конструкций как ворота, заборы, садовая мебель.

Основное преимущество стальной профильной трубы – удобный монтаж и возможность быстро подогнать все детали сооружаемых конструкций. Имея небольшой вес, трубы обладают высокой стойкостью к перепадам внешней температуры.

При повышенных требованиях к надежности, точности и определенному весу при возведении объектов применение профильной трубы единственно верный вариант.

Форма профильной трубы может быть:

  • прямоугольная,
  • квадратная,
  • овальная,
  • плоскоовальная.

Круглыми такие трубы не производятся. Это их основное отличие от стандартной бесшовной электросварной трубы.

Для повышения устойчивости к воздействию внешней среды трубы покрывают антикоррозийным покрытием и производят из нержавеющей стали. Такие изделия используют в основном в химической и пищевой промышленности.

Профильные трубы производятся по следующим ГОСТам:

  • ГОСТ 8639-82. По этому стандарту производят холодно- и горячедеформированные стальные бесшовные трубы, холоднодеформированные электросварные квадратные трубы.
  • ГОСТ 8645-68. Стандарт позволяет производить холоднотянутые, горячекатаные бесшовные и электросварные прямоугольные трубы.

Габаритные параметры профильных труб

Размеры, вес и технические характеристики профильной трубы во многом отличаются. От различной их формы зависит и сфера их применения.

С помощью стальной профильной трубы квадратного сечения размером 200х200 мм или 150х150 мм и толщиной стенок до 6 мм создается надежная несущая конструкция здания. При толщине стенок от 6 мм до 12 мм достигается прочность и уровень нагрузок, как при использовании железобетонных конструкций.

Квадратные профильные изделия сечением 100х100 мм с толщиной стенок 6 мм используют для строительства каркаса загородного коттеджа.

Профиль квадратной и прямоугольной формы размерами 80х80 мм и 100х50 мм применяют при строительстве небольших сооружений, например торговых ларьков и других небольших промышленных сооружений. Толщина стенок трубы 5-7 мм. Такие конструкции способны выдерживать лишь небольшой вес.

Небольшие по размерам профильные трубы с размерами 20х20 мм или 40х25 с толщиной стенки до 2 мм можно легко обрабатывать. Из них делают садовую мебель.

Трубы стальные прямоугольные и квадратные применяют как при строительстве крупных промышленных объектов, так и в возведении загородных коттеджей и предметов домашнего обихода. Из профильной трубы изготавливают элементы балконов, ограждений и ворот.

На выбор профильных труб влияет несколько факторов:

  • профиль (квадратный или прямоугольный),
  • сечение изделия,
  • несущая способность,
  • вес материала.

Сортамент профильных труб прямоугольного сечения: гост 8645-68 видно из таблицы размеров и весов профильной трубы. Вот их некоторые технические характеристики.

Стальная профильная труба: размеры, вес и сферы применения Основное преимущество стальной профильной трубы – габаритные параметры профильных труб.

Нестандартные решения

При укладке теплого пола могут использовать способ «двойная змейка». Он позволяет равномерно прогревать всю комнату. По эффективности такой вариант не отличается от «улитки».

В помещениях большой площади теплый пол с одним контуром малоэффективен. Специалисты сходятся во мнении, что длина труб не должна превышать 100-120 погонных метров (в зависимости от диаметра трубы). Это соответствует комнате площадью 20-24 кв.м.

Если нужно отопить теплым полом большее помещение, нужно делать дополнительные контуры (см. фото). Причем они могут быть уложены как змейкой, так улиткой.

Теплый водяной пол с двумя контурами в одном помещении.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм

Расход трубы на 1 м2, м. п.

100

10

150

6,7

200

5

250

4

300

3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;
  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;
  • длина труб равна 85 м;
  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;
  • L – метраж длины изделия;
  • p – давление насоса;
  • G – расход воды, которая циркулирует в трубах (описывается в документации);
  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;
  • шаг 20 см подходит для 16 м2;
  • шаг 25 см – 20 м2;
  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Чугун и изделия из него

Чугун – сплав железа и углерода, в котором массовая доля последнего составляет не менее 2,14%. Углерод обеспечивает сплаву высокую твердость, хотя и снижает при этом пластичность материала.

При изготовлении труб применяются два вида сплава.

  • СЧ – серый, содержит пластинчатое графитовое зерно. Материал обладает высокой стойкостью к сжимающим нагрузкам, что позволяет сооружать вертикальные стояки большой высоты. Однако графитное зерно придает серому чугуну хрупкость: изделие можно разрушить сильным точечным ударом. Если подобного рода повреждения трубопроводу не грозят, то он может прослужить до 80 лет.
  • ВЧШГ – применяется для производства не так уж давно. Это высокопрочный сплав с шарообразным графитным зерном, он менее хрупок, и превосходит серый по долговечности – до 100 лет, и стойкости к механическим нагрузкам.

Расчёт объёма трубы

Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.

Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.

Определим площадь сечения трубы

Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:

S = R2 х Пи

Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.

Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:

  1. Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
  2. Возводим 4,5 в квадрат, получается 2,025 см2.
  3. Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.

Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.

Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.

Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе

Формула расчёта объёма трубы

Рассчитать объём трубы в м3, можно воспользовавшись формулой:

 V = S х L

То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).

К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:

S = 3,14 х (0,5 / 2) = 0,0625 кв.м.

Итоговый результат будет следующим:

V = HS = 2 х 0,0625 = 0,125 метра куб.

H — толщина стенки

Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2

Объём водопровода в литрах

Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.

Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.

Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.

Введите параметры для расчёта в онлайн калькулятор

Предлагаем ввести параметры в для расчета объёма в онлайн калькулятор.

Почему необходимо заранее рассчитать объем жидкости в трубе калькулятором, только после этого приступать к закупкам? Ответ очевиден – для того чтобы определить, сколько надо приобрести теплоносителя, чтобы заполнить систему отопления дома

Особенно это важно для домов периодического посещения, которые на длительное время остаются холодными. Вода внутри такой отопительной системы неминуемо замерзнет, разрывая проводящие элементы и радиаторы

Кроме того, нужно учитывать и моменты которые перечислены в расположенном ниже списке.

  • Вместимость расширительного бачка. Этот параметр всегда указывается в паспорте на это изделие, но если такая возможность отсутствует, можно просто заполнить емкость определенным количеством литров воды, после чего использовать эту информацию.
  • Емкость нагревательных элементов – радиаторов отопления. Такие данные также можно получить из технического паспорта или инструкции для одной секции. После чего, воспользовавшись проектными данными, умножить емкость одной секции на их общее число.
  • Количество жидкости внутри различных узлов, а также системах управления и контроля, например – тепловых насосов, манометрах и тому подобное. Впрочем, эта величина будет небольшой, не выше статистической погрешности, поэтому данные третьего пункта обычно игнорируют.

Если система водоснабжения или отопления выполняется из металлических изделий, нужно учитывать некоторые их особенности. Так, водогазопроводный сортамент по ГОСТ 3262-84 выпускается трех серий:

  • легкая;
  • средняя;
  • тяжелая.

При этом различие состоит именно по толщине стенок, что при равенстве внешнего размера, говорит об уменьшении внутреннего сечения для разных исполнений

Поэтому при закупке следует обращать внимание именно на этот показатель, чтобы внутренний проход был одинаков по всей протяженности водопровода или отопления. Расчет объема жидкости в трубе, с использованием калькулятора можно произвести, воспользовавшись следующей формулой:

  1. V – объем метра трубы, см3.
  2. 100 – длина, см.
  3. Число «пи», равное 3.14.
  4. Радиус внутреннего канала, см. здесь — площадь поперечного сечения внутренней полости.

При расчете нужно руководствоваться не сертификатными данными или вывеской продавца. Желательно тщательно измерить размер внутреннего отверстия, используя штангенциркуль, а при подсчете руководствоваться именно этими данными.

Кроме принадлежности к одной серии, о чем упоминалось выше, нужно учитывать возможность использования исходного материала на минусовых допусках, что закономерно повлияет на размер сечения в сторону его увеличения. Если есть возможность воспользоваться при закупке интернетом, можно использовать встроенный программный calculator, рассчитать объем воды в трубе онлайн. Но при этом исходные данные нужно водить реальные. Настоятельно рекомендуем перед использованием калькулятора ознакомиться с инструкцией, в таком случае расчеты будут верными со стопроцентной гарантией.

С их использованием должны рассчитываться также другие параметры системы, включая вес погонного метра и прочее. Широкое применение при выполнении таких операций нашли специально разработанные таблицы. Но они справедливы только для номинальных размеров, любые отклонения они не учитывают. Определяя объем воды в трубе онлайн калькулятором, ошибиться маловероятно.

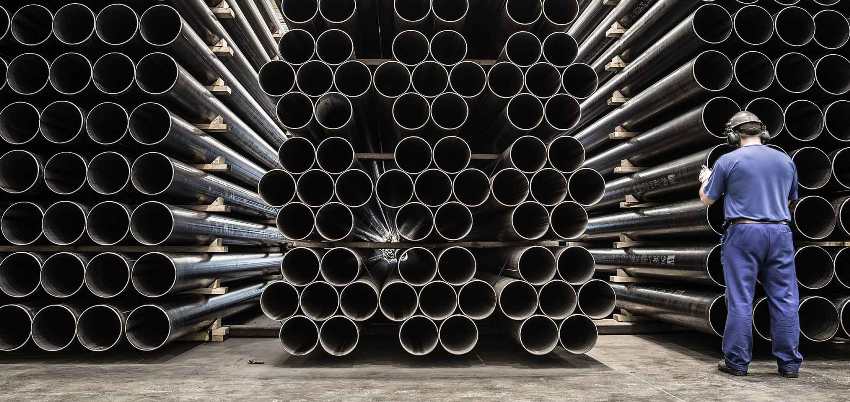

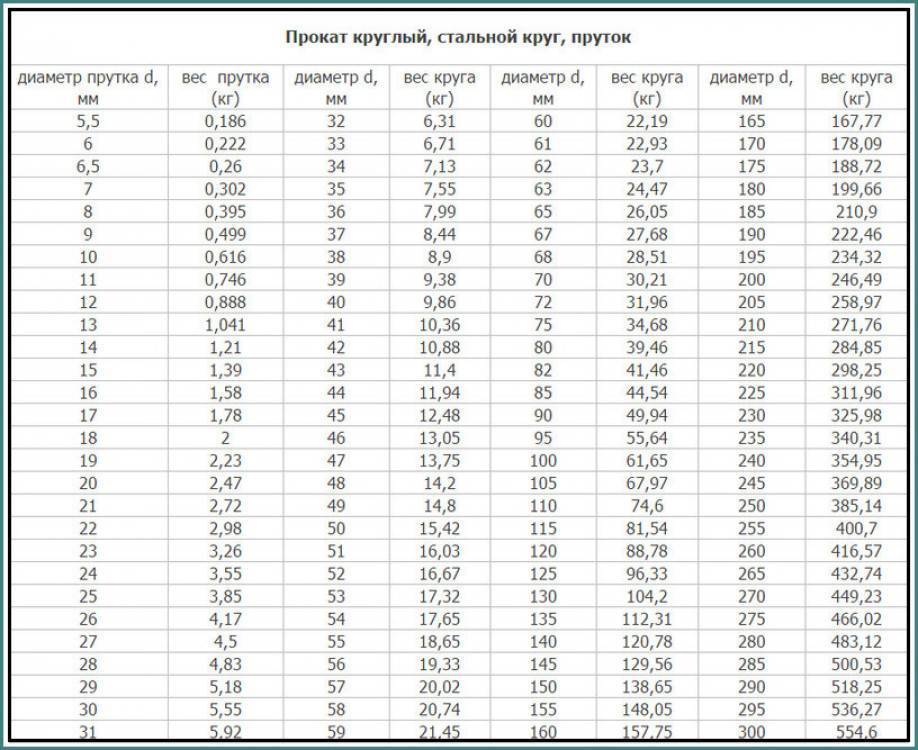

Для каких целей определяется масса труб из стали

Стальные трубы широко используются в строительной сфере. В любом проекте можно встретить информацию о том, какую массу имеет водопроводная коммуникация, проложенная в постройке. То же самое касается других трубопроводных систем и конструкций, выполненных из профильного проката. Вес водогазопроводных стальных труб вычисляется несколькими способами. Для чего еще требуется расчет данного параметра?

Вычисление веса металлических труб производится перед транспортировкой изделий

Теоретическая масса необходима для продажи, так как реализация труб осуществляется с учетом массы, а не длины. Таким образом, определение этого показателя дает возможность вычислить стоимость отдельно взятой партии.

Расчет массы данных изделий используется в строительстве для определения прочности будущей конструкции. Этот параметр позволяет узнать, какие нагрузки сможет переносить каркас, изготовленный из труб.

И, наконец, вычисление веса металлических труб производится перед транспортировкой изделий. Перевозка должна производиться на специальном грузовом оборудовании с учетом возможной нагрузки. При заключении договора, в котором указывается количество изделий и их масса, следует быть уверенными, что транспортировка будет осуществлена за одну поездку.

Знать вес труб необходимо для продажи, так как реализация материала осуществляется с учетом массы, а не длины

Таким образом, знание массы стальных труб является необходимым условием при их приобретении. Безусловно, при покупке данных деталей поштучно нет необходимости в подобном расчете. Определение веса в такой ситуации может потребоваться только для того, чтобы рассчитать реальную стоимость изделий.

Расчет и монтаж теплого пола

Перед тем, как приступить к монтажу пола, необходимо рассчитать необходимое количество труб и других материалов. Первым делом нужно разделить комнату на несколько одинаковых квадратов. Количество частей в комнате зависит от площади комнаты и её геометрии.

Расчет необходимого количества трубы

Максимальная длина контура необходимая для теплого водяного пола не должна превышать 120 метров. Стоит заметить, что такие размеры указываются, по нескольким причинам.

Из-за того, что вода в трубах может влиять на целостность стяжки, при ее неправильной установке можно испортить пол. Увеличение или снижение температуры негативно влияет на качества деревянного пола или линолеума. Выбирая оптимальные размеры квадратов – вы более эффективно распределяете энергию и воду по трубам.

Способы укладки трубы для теплого пола

Существует 4 способа укладки трубы:

  • Змейка;
  • Двойная змейка (укладывается в 2 трубы);
  • Улитка. Труба укладывается в 2 раза (изгиба) выходя из одного источника постепенно закругляясь к середине;
  • Угловая змейка. Две трубы выходят с одного угла: первая труба начинает змейку, вторая – заканчивает.

В зависимости от того, какой способ укладки трубы вы выберите – необходимо рассчитать количество труб. Стоит заметить, что укладывать трубы можно несколькими способами.

Какой способ укладки стоит выбрать?

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длины между трубами, у края эта длина должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.

Делаем выводы

Их, собственно, несколько.

  • различные методики расчёта веса 1 м трубы дают достаточно заметный разброс результатов. Это не критично с точки зрения запаса прочности металлоконструкций: данная характеристика стали в любом случае с избытком покроет отклонения от рассчитанной массы одного метра трубного проката. Однако при закупке большой партии труб можно ошибиться по метражу в меньшую или большую сторону. А это вызовет необходимость повторной закупки либо приведёт к перерасходу бюджета;
  • делая закупку труб, целесообразнее опираться на цифры, представленные в ГОСТе. Тогда при возникновении спорной ситуации ваши аргументы будут более убедительными. Например, в нормативном документе сказано, что в тонне стального трубного проката должно быть 110 метров труб, а там оказалось 120. В таком случае можно предположить, что производитель в целях экономии пренебрёг требованиями стандартов. Впрочем, здесь не исключён и человеческий фактор.

Если докупать трубы всё-таки придётся и эта процедура не связана с большими сложностями, из соображений экономии лучше принимать во внимание минимальное из расчётных значений веса
