Онлайн калькулятор расчета теплопотерь трубопроводов, проходящих по воздуху и пролегающих в грунте

Величины измерения и факторы, влияющие на теплопотери

Величина измерения теплопотери называется теплопередающим сопротивлением. Основным фактором является перепад температур.

Пути ухода тепла из дома в процентном соотношении

Как многие думают основными факторами из-за которых происходят теплопотери, являются окна и двери. Но это далеко не так. Существенными теплопотерями могут быть неправильно монтированный пол, стены, потолок.

Основными факторами, влияющими на теплопотери, являются:

  • большой уровень перепада температур на улице и в доме;
  • теплоизоляционный свойства стен, потолка и пола.

Пример стенового пирога

Основными характеристиками, влияющими на расчёт теплопотерь, является расчёт стенового пирога. Необходимо выбрать и указать три разновидности материала, из которого выполнена стена и указать их толщину. При работе с онлайн калькулятором не нужно указывать коэффициент теплопроводимости, умная программа это сделает за Вас самостоятельно.

Если начинка стены имеет большее количество слоёв из разных материалов, то необходимо в программе нажать на клавишу «добавить материал», и указать дополнительные слои и их толщину.

Онлайн калькулятор теплопотерь

Очень легко посчитать, сколько энергии уходит за пределы строения, можно в специальном приложении на сайте santehnikportal.ru. Расчеты делаются при помощи подходящей компьютерной программы, в которую подставляются данные.

Чтобы рассчитать теплопотери, параметры помещения, регион проживания, средние температуры в холодный период и другие данные вводятся в специальные поля и раскрывающиеся списки онлайн калькулятора.

Значения пересчитываются автоматически. Результат общих теплопотерь помещения выводится нижней части калькулятора в разделе «Общие теплопотери помещения, Вт».

Зачем нужен расчет теплопотерь дома?

Расчет теплопотерь дома – это учет всех составляющих, влияющих на потери тепла:

  1. Внешняя среда;
  2. Внутренняя составляющая.

Особенно актуально знать потери тепа в холодное время года. Решающим фактором здесь становится разность температур между внешней и внутренней средой. Потери тепла в зависимости от строительного материала необходимо рассчитать перед постройкой здания. Различные материалы характеризуются разной теплопроводностью. Дом, построенный из кирпича и бруса, по-разному задерживают тепло, и, соответственно для них требуется различный расход топлива на обогрев.

Очень большое влияние на сохранение тепла в помещении оказывает площадь. Недаром в Сибири бани строят маленькими, с низкими потолками.

Так же одним из факторов, влияющих на потерю тепла в помещении, является качественная теплоизоляция. Теплоизоляция, выполненная из некачественных материалов или посаженная на неправильный герметик (клей), будет только ухудшать ситуацию. В полостях такого материала может скапливаться вода. А, как известно, вода хорошо проводит тепло и не сохраняет его.

Общая потеря тепла складывается из всех составляющих:

Q=Qстен+Qокон+Qпола+Qкровли Qвытяжных систем

Рассчитать теплопотерю можно воспользовавшись он-лайн калькулятором. Здесь мы рассмотрим, как рассчитать теплопотери дома, учитывая основные факторы

Расчет теплопотерь дома

Как рассчитать теплопотери дома?

В большой мере на сохранение температур влияет надежность установленных окон и само расположение помещения относительно всей постройки. При указании нужного типа остекления стоит знать, что обычные стекла, а не стеклопакеты могут быть главной причиной теплопотерь. Отсутствие теплоизоляции стен в кирпичном строении недопустимо за счет неплохого сохранения температур материалом, способным поддерживать нужный режим в комнатах. Обычные помещения из железобетонных плит или бетонных блоков в недостаточной мере задерживают тепло.

Специальный калькулятор расчета теплопотерь стен дома учитывает и соотношение площади окон относительно площади пола. Чем выше получаемый процент, тем больше коэффициент потерь тепла. Подсчет производится суммированием площади всех окон в комнате и определением их процентного соотношения относительно площади пола.

Температура снаружи учитывается по средним показателям во время зимнего периода. Количество стен, которые выходят наружу, напрямую сказываются на сохранности заданных температур: именно через стены происходит наибольшая отдача тепла. Поэтому точный расчет теплопотерь дома можно получить только при правильном задании параметров комнаты.

Указание типа помещения, размеров стен, пола и потолка необходимы для корректного расчета потери тепла для каждой плоскости. Это позволит калькулятору провести суммирование и, опираясь на дополнительные данные (количество и тип остекления окон, утепление стен) получить правильный результат.

Теплопотери в жилом доме – понятие и влияние на условия проживания

Теплопотерей называется уровень тепла, утрачиваемого помещением через стены, окна, потолок и пол за определенное количество времени. Измеряется данная величина в ваттах на квадратный метр, и зависит от разницы внутренней и внешней температуры воздуха – чем она ниже, тем выше энергоэффективность здания.

Годовая разница природных температур составляет порядка 60 градусов – от –30° в зимний период до +30° летом. Комфортной температурой для человека считается уровень в +18/+24°, который необходимо поддерживать в жилых зданиях. Добиваются этого за счет стройматериалов (теплоизолирующих потолков, стен и полов, энергосберегающих стекол), систем обогрева, проветривания или кондиционирования. Законодательно установлены строительные правила, нормы и стандарты, определяющие тепловую защиту строений.

Зачем строителю считать теплопотери?

Чтобы вам было комфортно находиться в том или ином жилом помещении, особенно в наших широтах, вам необходимо поддерживать правильный температурный режим воздуха в нем, который специально подсчитывается для обеспечения в доме эффективного отопления, работающего в свою очередь благодаря правильной установке теплооборудования. Оно должно обладать такими свойствами, чтобы воздух в помещении излишне не нагревался и не пересыхал от слишком сильного нагрева. Но недогрев в свою очередь может также привести к тому, что вам будет некомфортно находиться в помещении.

Как работает калькулятор расчета теплопотерь помещения?

В калькулятор расчета теплопотерь необходимо ввести ряд значений, таких как:

  • ориентация каждого окна по сторонам света;
  • количество окон;
  • высота стен;
  • материал, из которого изготовлены стены каждой комнаты.

В случае необходимости вы можете вычислить теплопотери и каждой стены по отдельности. Для этого укажите следующие параметры:

  • вид стройматериала;
  • ориентация стены на сторону света;
  • габариты и толщина стен;
  • наличие двери и количество каждого встроенного окна.

Онлайн калькулятор сразу же показывает результат произведенных вычислений. Далее, получив эту информацию, вы можете применить ее в процессе учета энергоэффективности всех остальных помещений. Он дает возможность не сделать ошибку при выборе нужного материала для большего утепления и выбрать наиболее оптимальный тип отопления.

В частности, если вы хотите устанавливать в вашем доме печь, то результаты данных расчетов позволят верно подобрать такие параметры печи, как мощность, тип агрегата, вид используемого топлива.

Теплотехнический расчет онлайн (обзор калькулятора)

Теплотехнический расчет можно сделать в Интернете онлайн. Неплохим, как на мое усмотрение являться сервис: rascheta.net. Давайте вкратце рассмотрим, как с ним работать.

Перейдя на сайт онлайн калькулятора, первым делом нужно выбрать нормативы по которым будет производится расчет. Я выбираю свод правил от 2012 года, так как это более новый документ.

Дальше нужно указать регион в котором будет строятся объект. Если нет Вашего города выбирайте ближайший большой город. После этого указываем тип зданий и помещений. Скорей всего Вы будете рассчитывать жилое здание, но можно выбрать общественные, административные, производственные и другие. И последнее, что нужно выбрать — вид ограждающей конструкции (стены, перекрытия, покрытия).

Расчетную среднюю температуру, относительную влажность и коэффициент теплотехнической однородности оставляем такими же, если не знаете как их изменять.

В опциях расчета устанавливаем все две галочки, кроме первой.

В таблице указываем пирог стены начиная снаружи — выбираем материал и его толщину. На этом собственно весь расчет и закончен. Под таблицей будет результат расчета. Если какое-то из условий не выполняется меняем толщину материала или же сам материал, пока данные не будут соответствовать нормативным документам.

Если Вы желаете посмотреть алгоритм расчета, то нажимаем на кнопку «Отчет» внизу страницы сайта.

Общие сведения по результатам расчетов

  • Общий тепловой поток
    – Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
  • Тепловой поток по направлению вверх
    – Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
  • Тепловой поток по направлению вниз
    – Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
  • Суммарный удельный тепловой поток
    – Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
  • Суммарный тепловой поток на погонный метр
    – Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
  • Средняя температура теплоносителя
    – Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
  • Максимальная температура пола
    – Максимальная температура поверхности пола по оси нагревательного элемента.
  • Минимальная температура пола
    – Минимальная температура поверхности пола по оси между трубами ТП.
  • Средняя температура пола
    – Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
  • Длина трубы
    – Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
  • Тепловая нагрузка на трубу
    – Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
  • Расход теплоносителя
    – Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
  • Скорость движения теплоносителя
    – Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
  • Линейные потери давления
    – Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
  • Общий объем теплоносителя
    – Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018

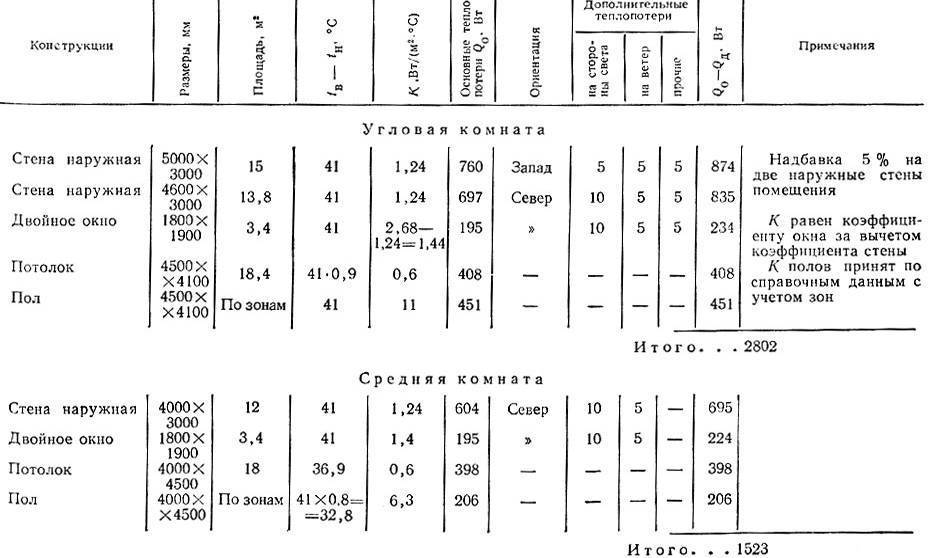

Развернутая таблица теплопотерь

В таблице tвн — температура воздуха в помещении, Q — теплопотери помещения / ограждающей конструкции / теплопроводного включения, Qуд — удельные теплопотери помещения.

Помещение/ Наружная ограждающая конструкция/ теплопроводное включениеПлощадь или длинаtвн, °CQ, ВтQуд, Вт/м2
1.1 Коридор23.1 м222174576
Окна0.3 м220
Двери2.3 м2191
Стены14.6 м2220
Пол Зона 110.04 м272
Пол Зона 211.21 м249
Пол Зона 34.48 м211
Инфильтрация23.1 м2935
Примыкание стен к полу на грунте5.02 м225
Примыкание стен к перекрытию5.02 м22
1.2 Кладовая6.8 м219.5866127
Окна1.7 м2106
Стены16 м2227
Пол Зона 16.72 м243
Пол Зона 20.44 м22
Инфильтрация6.8 м2260
Примыкание стен к полу на грунте5.36 м200
Примыкание стен к перекрытию5.36 м19
Примыкание стен друг к другу3.1 м8
1.3 Санузел7.3 м22567492
Окна1.2 м285
Стены6.91 м2111
Пол Зона 14.64 м238
Пол Зона 23.36 м217
Инфильтрация7.3 м2316
Примыкание стен к полу на грунте2.32 м98
Примыкание стен к перекрытию2.32 м10
1.4 Котельная7.7 м219.563582
Окна1.2 м275
Стены7.81 м2111
Пол Зона 15.22 м233
Пол Зона 23.78 м215
Инфильтрация7.7 м2294
Примыкание стен к полу на грунте2.61 м97
Примыкание стен к перекрытию2.61 м9
1.5+1.6 Кухня + Гостинная39.1 м2224252109
Окна11.94 м2792
Стены48.54 м2731
Пол Зона 128 м2202
Пол Зона 212 м253
Пол Зона 30.46 м21
Инфильтрация39.1 м21583
Примыкание стен к полу на грунте18 м713
Примыкание стен к перекрытию8.7 м33
Примыкание стен к балконному перекрытию9.3 м126
Примыкание стен друг к другу6.2 м18
1.7 Жилая комната18.5 м2221843100
Окна2.72 м2180
Стены26.16 м2394
Пол Зона 113.78 м299
Пол Зона 25.61 м225
Инфильтрация18.5 м2749
Примыкание стен к полу на грунте8.89 м352
Примыкание стен к перекрытию8.89 м34
Примыкание стен друг к другу3.1 м9
2.1 Коридор19.5 м219.5110257
Окна1.5 м294
Стены3.74 м253
Потолок21.29 м2202
Инфильтрация19.5 м2745
Примыкание стен к перекрытию2.4 м9
2.2 Жилая комната21.2 м222161276
Окна2.4 м2159
Стены20.81 м2314
Потолок23.69 м2238
Инфильтрация21.2 м2858
Примыкание стен к перекрытию9.94 м38
Примыкание стен друг к другу1.85 м5
2.3 Жилая комната18.5 м222144578
Окна2.4 м2159
Стены19.08 м2287
Потолок20.77 м2209
Инфильтрация18.5 м2749
Примыкание стен к перекрытию9.25 м36
Примыкание стен друг к другу1.85 м5
2.4 Жилая комната18.5 м222147480
Окна2.08 м2138
Стены19.51 м2294
Потолок20.65 м2207
Инфильтрация18.5 м2749
Примыкание стен к перекрытию4.2 м16
Примыкание стен к балконному перекрытию4.74 м64
Примыкание стен друг к другу1.85 м5
2.5 Жилая комната17.2 м222146185
Окна3.36 м2223
Стены17.71 м2267
Потолок19.26 м2193
Инфильтрация17.2 м2696
Примыкание стен к перекрытию4.2 м16
Примыкание стен к балконному перекрытию4.44 м60
Примыкание стен друг к другу1.85 м5
2.6 Санузел7.7 м22555572
Окна0.56 м240
Стены4.87 м278
Потолок8.71 м293
Инфильтрация7.7 м2333
Примыкание стен к перекрытию2.61 м11
Площадь дома205.1 м21766486
Все окна31.36 м22070
Все двери2.3 м2191
Все стены205.74 м23088
Весь пол зона 168.4 м2488
Весь пол зона 236.4 м2160
Весь пол зона 34.94 м212
Весь потолок114.37 м21143
Вся инфильтрация205.1 м28266
Все примыкания стен к полу на грунте42.2 м1685
Все примыкания стен к перекрытию33.44 м254
Все примыкания стен к балконному перекрытию9.24 м250
Все примыкания стен друг к другу19.8 м57

Информация по назначению калькулятора

Калькулятор теплопотерь предназначен для расчета примерного количества тепла, теряемого помещением через ограждающие конструкции в единицу времени в самую холодную пятидневку выбранного населенного пункта (по актуализированной редакции СП 131.13330.2012).

Информация актуальна на 2021 год.

Данные расчеты являются достаточно приблизительными, так как невозможно учесть абсолютно все факторы, влияющие на тепловые потери, а полученные результаты необходимо проверять экспериментально, для подтверждения расчетов. Ошибки в конструкции стен так же могут значительным образом повлиять на фактические теплопотери. Например, образование конденсата внутри стеновой конструкции может значительно увеличить теплопроводность теплоизолирующего материала в зимний период.

Также на общие теплопотери влияют разность наружной и внутренней температур, солнечная радиация, атмосферные осадки, ветра и другие факторы. Моделирование процессов тепловых потерь целого здания является актуальной проблемой. Зная теплопотери здания, можно переходить к выбору мощности и вариантов системы отопления.

Для снижения тепловых потерь здания необходимо использовать максимально эффективные теплоизоляционные материалы

Особенно стоит уделить внимание кровле, так как именно через нее наружу уходит наибольшее количество тепла из помещения. Для поддержания комфортного внутреннего микроклимата, а так же снижения финансовых затрат на отопление, необходимо соблюдать правильный баланс утепления всех ограждающих конструкций

Примерное минимальное качество утепления наружных стен

  • Хорошее:

~ 300 мм Дерево + 100 мм Полистирол/Каменная Вата

~ 500 мм Газо- и пенобетон

~ 300 мм Газо- и пенобетон + 100 мм Полистирол/Каменная Вата

~ 400 мм Керамзитобетон + 100 мм Полистирол/Каменная Вата

~ 250 мм Кирпич + 200 мм Полистирол/Каменная Вата

Среднее:

~ 300 мм Дерево + 50 мм Полистирол/Каменная Вата

~ 400 мм Газо- и пенобетон

~ 300 мм Газо- и пенобетон + 50 мм Полистирол/Каменная Вата

~ 200 мм Керамзитобетон + 100 мм Полистирол/Каменная Вата

~ 250 мм Кирпич + 100 мм Полистирол/Каменная Вата

Плохое:

~ 200 мм Дерево

~ 200 мм Газо- и пенобетон

~ 100 мм Газо- и пенобетон + 120 мм Кирпич

~ 300 мм Керамзитобетон

~ 250 мм Кирпич

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Методика расчёта тепловых потерь с трубы

Величина тепловых потерь с участка трубопровода за один час, Вт:

Q = b · l · q

  • b — коэффициент учитывающий тепловые потери через опоры, соединения и арматуру, принимаемый по СНиП2.04.014 и равный для стальных трубопроводов с Ду=150 b=1.15, а для неметаллических труб b=1.7. Примечание. Расчёт производится без учёта коэффициента b если он не отмечен в таблице.
  • l – длина участка, м;
  • q – тепловые потери с одного метра трубы за один час, Вт/м.

q = k · 3.14 · (tв — tc)

  • – температура воды в трубопроводе, °C;
  • – температура среды окружающей трубопровод, °C;
  • k – линейный коэффициент теплопередачи, Вт/м°C;

k = 1 / ( (1/2λт)·ln(dнт/dвт) + (1/2λи)·ln(dни/dви) + 1/(αн·dни) )

  • λт – коэффициент теплопроводности материала трубы, Вт/м²°C;
  • λи – коэффициент теплопроводности тепловой изоляции, Вт/м²°C;
  • dвт, dнт – внутренний и наружный диаметры трубы соответственно, м;
  • dви, dни – внутренний и наружный диаметры изоляции соответственно, м;
  • αн — коэффициент теплоотдачи на наружной поверхности тепловой изоляции, Вт/ м²°C, принимаемый по приложению 9 СНиП 2.04.14 «Тепловая изоляция оборудования и трубопроводов»;

Коэффициент теплопроводности материалов – таблица по СП 61.13330.2012

МатериалКоэффициент теплопроводности, Вт/м°С
Асбестовый матрац, заполненный совелитом0,087
Асбестовый матрац, заполненный стекловолокном0,058
Асботкань в несколько слоев0,13
Асбестовый шнур0,12
Асбестовый шнур (ШАОН)0,13
Асбопухшнур (ШАП)0,093
Асбовермикулитовые изделия марки 2500,081
Асбовермикулитовые изделия марки 3000,087
Битумоперлит0,12
Битумокерамзит0,13
Битумовермикулит0,13
Диатомовые изделия марки 5000,116
Диатомовые изделия марки 6000,14
Пенопласт ФРП-1 и резопен группы 1000,043
Пенополиуретан0,05
Полуцилиндры и цилиндры минераловатные марки 1500,049
Полуцилиндры и цилиндры минераловатные марки 2000,052
Совелитовые изделия марки 3500,076
Совелитовые изделия марки 4000,078
Фенольный поропласт ФЛ монолит0,05
Шнур минераловатный марки 2000,056
Шнур минераловатный марки 2500,058
Шнур минераловатный марки 3000,061

Порядок применения

  1. Введите наружный диаметр трубы в мм.
  2. Выберите расположение в выпадающем списке: в помещении, на улице, под землей.
    1. Если выбрано расположение «на улице», Вы можете скорректировать параметр «Скорость ветра». По умолчанию он равен 5 м/с.
  3. Выберите материал теплоизоляции.
    1. При необходимости скорректируйте значение Теплопроводности.
    2. Выберите толщину теплоизоляции.
  4. Выберите географическое Местонахождение обогреваемого трубопровода. Если выбрать регион в выпадающем списке, то нужное значение «Минимальной температуры воздуха» подставится автоматически. В списке присутствуют не все регионы, а только указанные в СНИПе.
    1. Либо введите минимальную температуру воздуха с клавиатуры. Для трубопроводов диаметром более 100 мм рекомендуется принимать температуру наиболее холодной пятидневки, обеспеченностью 0.92 (по СНиП 23-01-99). Для трубопроводов диаметром менее 100 мм рекомендуется принимать абсолютную минимальную температуру в регионе согласно СНИП.
  5. Нажмите кнопку «Посчитать». Полученный результат на экране — это расчетные теплопотери без какого-либо запаса по мощности.
  6. Для того чтобы подобрать подходящий греющий кабель требуется задать диапазон «Запаса мощности обогрева». По умолчанию греющие кабели подбираются с запасом по мощности 20-50%. Вы можете увеличить запас мощности до 120% с целью увеличения выборки греющих кабелей и нагревательных лент.
  7. Для того чтобы начать расчет заново нажмите кнопку «Сбросить».

Расчет теплопотерь трубопровода

Расчет тепловых потерь трубопроводов с помощью онлайн-калькулятора – рассчитайте теплопотери трубопроводов с изоляцией по длине по формулам.

Теплопотери трубопровода – это суммарные потери тепловой энергии, которые происходят при перемещении теплоносителя от источника до конечного потребителя. С помощью нашего калькулятора вы сможете выполнить расчет теплопотерь трубопровода с изоляцией по длине и температуре окружающей среды. Теоретическое обоснование алгоритма и формулы расчета представлены ниже. Значение коэффициента теплопроводности для материалов указан в таблице. Коэффициент запаса по умолчанию равен 1.3 (без необходимости не меняйте данное значение). Рекомендуется брать температуру наиболее холодной пятидневки по СП 131.13330.2018 «Строительная климатология». Указанные в результате значения потерь тепла трубопровода соотносятся к отрезку времени — 1 час. Чтобы получить расчет, нажмите кнопку «Рассчитать».

Смежные нормативные документы:

  • СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»
  • СП 50.13330.2010 «Тепловая защита зданий»
  • СП 124.13330.2012 «Тепловые сети»
  • СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов»
  • СП 131.13330.2018 «Строительная климатология»
  • ГОСТ Р 56779-2015 «Системы распределения бытового горячего водоснабжения»

Что такое теплопотери? Почему их нужно знать?

Теплопотери – это то количество тепла, которое теряют внутренние помещения через ограждающие перегородки, если температура за окном ниже той, которая должна поддерживаться внутри здания.

Необходимость расчета теплопотерь обусловлена задачей проектирования системы отопления, кондиционирования. От данного показателя зависит выбор климатической системы, мощности котельной, сечения труб, количества секций радиатора, применения системы теплый пол, других отопительных устройств.

Усредненные показатели имеет смысл использовать лишь тогда, когда к помещению не предъявляется строгих требований по поддержанию определенных постоянных температур. Остальные случаи, особенно когда речь идет о жилых, общественных строениях с постоянным пребыванием людей без верхней одежды, требуют произвести точный расчет показателя теплопотерь.

На сегодняшний день человечество озадачено проблемой рационального потребления ресурсов, особенно энергетических. Правильный расчет теплопотерь позволит определить наиболее рациональный путь организации системы отопления, чтобы помещение прогревалось до комфортной температуры, при этом энергопотребление не было избыточным.

Укрупненный расчет

Выше описана методика точного подсчета теплопотерь, однако далеко не все используют данную формулу, зачастую обыватели довольствуются усредненными данными, уже посчитанными для помещения высотой потолков до 3 метров. Укрупненный расчет производят исходя из значения 100 Вт/1 квадратный метр помещения. Соответственно дома площадью 100 м2 необходимо обеспечить отопительную систему мощностью примерно 10 000 Вт.

Подобные расчеты являются достаточно усредненными. Учитывая, что в нашей стране большая вариативность климатических зон, использовать такой расчет нецелесообразно. При недостаточной мощности, дом не будет достаточно хорошо прогреваться, а при избыточной — ресурсы будут расходоваться впустую.

Расчет отопления в частном доме

Расчет отопления в частном доме с помощью онлайн-калькулятора – рассчитайте теплопотери, мощность котла и секции радиаторов отопления по СНиП.

В процессе строительства любого дома, рано или поздно возникает вопрос – как правильно рассчитать систему отопления? Это актуальная проблема не исчерпает свой ресурс никогда, ведь если вы купите котел меньшей мощности, чем необходимо, придется затратить много сил для создания вторичного обогрева масляными и инфракрасными радиаторами, тепловыми пушками, электрокаминами, что также приведет к колоссальному расходу электроэнергии. Если же вы создадите систему отопления с чрезмерным запасом, то оборудование будет работать в половину мощности, а топлива будет потреблять практически столько же.

Наш калькулятор расчета отопления частного дома поможет вам не допустить типичных ошибок начинающих строителей. Вы получите максимально приближенное к реальности значение теплопотерь, производительности оборудования, количества секций радиатора и прочих данных, необходимых для создания надежной системы отопления. Главным преимуществом калькуляторов КАЛК.ПРО является высокая точность расчетных данных и минимальные знания со стороны пользователя – весь процесс автоматизирован, исходные параметры максимально обобщены, а их значения вы можно легко заполнить, опираясь на собственный опыт.

Потери тепла через полы

Потери тепла через полы рассчитываются по той же формуле:
Qпола = kпола * Fпола (tвн — tнар),
где Qпола — теплопотери, Вт;
kпола — коэффициент теплопередачи пола, Вт/(м2*град.C);
Fпола — площадь пола;
tвн — температура воздуха внутри, град. C; можно принимать 20 град.С

tнар — температура воздуха/грунта снаружи, град. C; можно принимать 5 град.С

Пол над грунтом

Если пол находится на лагах, над неотапливаемым подвалом, kпола рассчитывается по формуле:
где k — коэффициент теплопередачи пола, Вт/(м2*град.C);
d1 — толщина первого слоя пола (например, бетон), м;
λ1 — коэффициент теплопроводности первого слоя пола, Вт/(м*K); дает производитель материала, или можно взять по таблице коэффициентов теплопроводности

d2 — толщина второго слоя пола (например, пенополистирол), м;
λ2 — коэффициент теплопроводности второго слоя пола, Вт/(м*K); по принципу λ1.

dn, λn — если есть еще слои — по принципу d1 и λ1;
αвн — коэффициент теплоотдачи от внутреннего воздуха к полу; принимаем равным 6.

αнар — коэффициент теплоотдачи от пола к наружному воздуху/грунту. см. ниже

Под поломα, Вт/(кв.м.*град.C)
холодный подвал, сообщающийся с наружным воздухом17
неотапливаемые подвалы со световыми проемами в стенах12
неотапливаемые подвалы без световых проемов в стенах выше уровня земли, технические подполья ниже уровня земли6

Пол на грунте

Если пол расположен непосредственно на грунте, то kпола рассчитывается по формуле:

,
где d — толщина утепляющего слоя, м;
λ — коэффициент теплопроводности утепляющего слоя, Вт/(м2*град.C);
Rc по зонам шириной 2 м, параллельным наружным стенам, принимаем равным 2,1 для 1-й зоны; 4,3 для 2-й зоны; 8,6 для 3-й зоны и 14,2 для оставшейся площади.

Куда уходит тепло?

Тепло из дома может уходить разными «путями». Основные из них:

  • Ограждающие конструкции — стены, крыша, пол, подвальное помещение и т. п.
  • Окна.
  • Двери.
  • Системы вентиляции.

Потери тепла

Суммарные теплопотери при этом могут быть очень велики. Существует несколько причин потерь тепла в доме:

  1. Разница температур внутри дома и на улице.
  2. Недостаточная теплозащита ограждающих конструкций — малое сопротивление теплопередаче.

Сопротивление строительных конструкций теплопередаче — важнейший параметр, который необходимо знать, выполняя расчеты. Именно он оказывает максимальное влияние на потери тепла, а значит, и на необходимую мощность отопительной системы. Этот параметр показывает количество тепла, пропускаемое 1 кв. метром рассчитываемой конструкции при определенном перепаде температур. Определяется он по формуле: R = ΔT/q.

Энергосберегающие стеклопакеты

Теряемое 1 кв. метром конструкции количество тепла обозначается буквой q и измеряется в Вт/м. ΔT — разница между внутридомовой и уличной температурой. Используя эту формулу для расчетов «многослойной» конструкции, например, деревянных стен, обложенных кирпичом, необходимо учитывать суммарное сопротивление — древесины, кирпича и воздуха.

При выполнении расчетов теплопотерь необходимо использовать данные по самым неблагоприятным периодам года, когда наблюдаются сильные морозы или ветра. Практически во всех справочниках, применяемых специалистами для оценки уровня теплопотерь здания, термосопротивление стройматериалов обязательно указывается с учетом этого требования и климатических условий разных регионов. Температура внутри помещения, как правило, берется усредненная, составляющая 20 °С. В этом случае для средней полосы России в условиях морозной зимы ΔT составит 50 °С.

Тепловые потери за счет крыши или потолка

Потери тепла для потолка и крыши рассчитываются по той же формуле, что и для стен. Теплый воздух поднимается вверх, поэтому, чтобы не отапливать улицу, следует серьезно отнестись к утеплению крыши при строительстве. Основным параметром теплопотерь здесь будет неравномерность стыков. От выбора утепляющего материала тоже будет завесить очень многое. Так, например использование эковаты предполагает отсутствие влаги. А, как известно, вместе с теплым воздухом вверх поднимается и пар, который остывая, будет конденсироваться, оседать на утеплителе, замещая воздух и снижать термическое сопротивление утеплителя.

О калькуляторе

Онлайн-калькулятор позволяет рассчитать теплопотери бытового трубопровода находящегося в режиме останова и подобрать саморегулирующийся греющий кабель для компенсации тепловых потерь и защиты трубы от замерзания.

Калькулятор позволяет рассчитывать тепловые потери через поверхность трубопровода, расположенного на открытом воздухе, в помещении и под землей.

Алгоритмы расчета тепловых потерь через стенку трубы соответствуют:

Но при этом имеют определенные ограничения:

  • Расчет производится на поддержание температуры +5°С на поверхности трубы.
  • Материал трубопровода и кабельная арматура не учитываются.

Данные о минимальной температуре окружающей среды соответствуют СНиП 23-01-99.

Данной функциональности достаточно для расчета защиты от замерзания водопроводных и канализационных труб.

Порядок применения

  1. Введите наружный диаметр трубы в мм.
  2. Выберите расположение в выпадающем списке: в помещении, на улице, под землей.
    1. Если выбрано расположение «на улице», Вы можете скорректировать параметр «Скорость ветра». По умолчанию он равен 5 м/с.
  3. Выберите материал теплоизоляции.
    1. При необходимости скорректируйте значение Теплопроводности.
    2. Выберите толщину теплоизоляции.
  4. Выберите географическое Местонахождение обогреваемого трубопровода. Если выбрать регион в выпадающем списке, то нужное значение «Минимальной температуры воздуха» подставится автоматически. В списке присутствуют не все регионы, а только указанные в СНИПе.
    1. Либо введите минимальную температуру воздуха с клавиатуры. Для трубопроводов диаметром более 100 мм рекомендуется принимать температуру наиболее холодной пятидневки, обеспеченностью 0.92 (по СНиП 23-01-99). Для трубопроводов диаметром менее 100 мм рекомендуется принимать абсолютную минимальную температуру в регионе согласно СНИП.
  5. Нажмите кнопку «Посчитать». Полученный результат на экране — это расчетные теплопотери без какого-либо запаса по мощности.
  6. Для того чтобы подобрать подходящий греющий кабель требуется задать диапазон «Запаса мощности обогрева». По умолчанию греющие кабели подбираются с запасом по мощности 20-50%. Вы можете увеличить запас мощности до 120% с целью увеличения выборки греющих кабелей и нагревательных лент.
  7. Для того чтобы начать расчет заново нажмите кнопку «Сбросить».

Отказ от ответственности

Онлайн-калькулятор имеет информационный характер.

ООО «Пробатум» не несет ответственность за самостоятельно выполненные Посетителем сайта расчеты.

Если необходимо получить достоверные данные и квалифицированно подобрать оборудование — заполните опросный лист «Обогрев трубопроводов» и вышлите его на адрес probatum-est@yandex.ru.

Теплотехнический расчет и подбор комплектующих к греющему кабелю выполняются бесплатно.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
