Комбинированная опалубка и ее особенности
Помимо разборных и несъемных конструкций в некоторых ситуациях при создании фундамента сооружения осуществляется объединение обоих вариантов, к которому рекомендуется прибегать при возведении на сыпучем грунте.
Комбинированная опалубка состоит из наружного и внутреннего слоя. В первом случае применяются стандартные формы, сбор которых производится из досок. Внутренний же слой сооружается из пенополистирола. Закрепление полимерного материала к грунту осуществляется посредством 20 см гвоздей. Стыкование пенополистирола с древесиной совершается при помощи саморезов.
Одним из ключевых достоинств данной опалубки является наличие не только вспомогательной, но и теплоизоляционной функции, поскольку в таком случае обеспечивается защита фундамента с обеих сторон.
При собственноручном возведении такой конструкции вокруг здания следует не забывать, что теплоизоляцию можно сделать только под землей или же на всю глубину основания. Во втором случае необходимо предварительно позаботиться об установке дюбелей, посредством которых будет совершаться фиксация элементов из пенополистирола на поверхности из бетона.
Обратите внимание! Верхний ярус конструкции сооружается с использованием обыкновенных щитов из древесины и применением распорок и кольев для укрепления
Размечаем участок под ленточный фундамент
Перед тем, как заняться разметкой, следует убрать растительность со всего периметра территории, отводимой под будущую постройку. После этого обозначим внешние края одной из наружных стен фундамента двумя П-образными конструкциями, состоящих из двух колышков, вбитых вертикально в землю и одного бруска, прибитого поверх колышков. Натяните веревку между этими конструкциями.
Периметр обозначен, пришло время заняться внутренними перегородками. Веревки следует натянуть параллельно нитям, обозначающим кромку фундамента. Соблюдайте углы, все они должны составлять 90 градусов. Дистанция между нитями должна равняться ширине стен будущего фундамента.
Теперь пришло время браться за лопату – по обозначенным веревками линиям будем копать траншеи. В ширину вырытые траншеи должны превосходить ширину стенок будущего фундамента, соблюдение этого условия позволит нам произвести устройство опалубки ленточного фундамента по правилам.
Вглубь траншея должна уходить на величину, сложенную из утрамбованных слоев песка и щебня по 15 см каждый и глубины заложения фундамента.
Это интересно: Свайно-ростверковый фундамент — конструктивные особенности и технология монтажных работ
https://ss-p.ru/wp-admin/options-general.php?page=ad-inserter.php#tab-2
Ламинированная фанера для опалубки: особенности материала
Ламинированная фанера является традиционным материалом, который используется при сборке формирующих конструкций. Это связано с тем, что она имеет наиболее подходящие технические и физические характеристики. Ламинирующий слой располагается на поверхности. Его функция заключается в защите древесины от воздействия влаги.
Текстура поверхности ламинированных листов может быть разной. Выделяют гладкую и зернистую фанеру
При выборе ламинированных листов в первую очередь необходимо обращать внимание на их толщину, которая может варьировать от 3 до 40 мм. Цена за лист ламинированной фанеры для опалубки колеблется в пределах от 1,5 до 4 тыс
руб. Стоимость зависит от породы древесины, из которой изготовлено изделие, ее толщины и габаритов.
Ламинированная фанера — удобный материал для устройства опалубки
Как выбрать опалубку под фундамент? Наиболее оптимальным вариантом считаются листы толщиной от 18 до 21 мм. Они чаще всего применяются при конструировании опалубок для фундамента и других элементов постройки. Такие изделия отличаются тем, что способны выдерживать высокие нагрузки. Причем их масса позволяет осуществлять простую транспортировку и монтаж. Габариты стандартных листов составляют 1250х2500 мм.
Инструкция по монтажу опалубки
Выше приведена общая инструкция по монтажу опалубки любых конструкций. Но при сборке форм для фундамента, стен и перекрытий существуют особые нюансы, о которых обязательно нужно знать.
Фундамента
При монтаже опалубки для ленточного фундамента часто используют щиты, сделанные из досок или фанеры. Именно эти элементы принимают на себя основную нагрузку, оказываемую бетонным раствором.
От того, насколько правильно будет выполнена сборка опалубки для фундамента, зависит прочность и срок службы всего здания, поскольку фундамент является его основой. Прежде чем начинать устройство фундамента, необходимо провести ряд подготовительных мероприятий.
На начальном этапе необходимо ознакомиться с требованиями проекта, кроме того, необходимо принять во внимание климат. Проводить работы, желательно, при положительных температурах, то есть поздней весной или летом, когда заморозки маловероятны

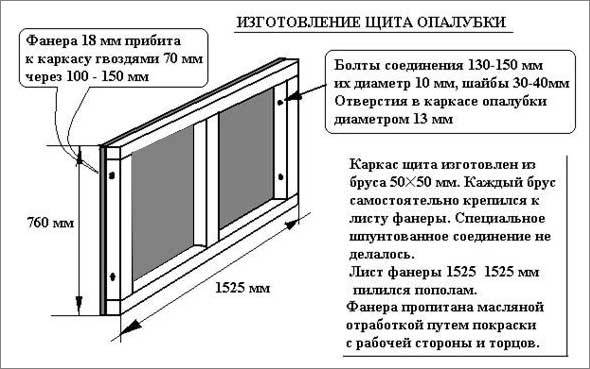

Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:
- на подготовленной площадке производится обозначение углов заливаемого фундамента. К этим брускам будут крепиться остальные элементы;
- замеряется расстояние между брусками и в зависимости от полученных результатов, собираются щиты из досок;
- сколачивают щиты при помощи брусков, которые должны оставаться с внешней стороны форм;
- щиты изготавливают в двух экземплярах, так как эти элементы устанавливают друг напротив друга;
- проводится герметизация щитов, кроме того, проводится обработка их внутренней поверхности, она должна быть максимально гладкой;
щиты устанавливают между угловыми брусками, надежно скрепляя элементы друг с другом. С внешней стороны их укрепляют путем установки укосов. Шаг расположения этих элементов зависит от толщины фундамента и составляет от 0,5 до 1 метра. Внутри щиты скрепляют путем установки стяжек.
перед заливкой раствора необходимо еще раз проверить горизонтальность и вертикальность установленных элементов.
Стен
При сборке опалубки для возведения стен технология проведения монтажа мало отличается от технологии сборки форм фундамента. Используют две разновидности стеновых опалубок:
- мелкощитовая – собирается из относительно небольших щитов из ламинированной фанеры или пластика. Это оборудование подходит для постройки небольших объектов, например, малоэтажных домов;
- крупнощитовая – отличается наличием щитов большой площади. Используется для постройки больших объектов, например, многоэтажных домов.
Расстояние между щитами зависит от толщины стен. При сборке форм следует учитывать необходимость оставления проемов для окон и дверей. Разбираются щиты после полного застывания бетонного раствора.
Перекрытий
При монтаже опалубки перекрытия горизонтальные формы собирают на высоте. Вариант монтажа зависит от того, какая запланирована высота потолков. Чаще всего, применяются конструкции на телескопических стойках, их можно использовать, если высота перекрытий не превышает 4,5 метра.
В нижней части стоек для устойчивости монтируются треноги, а в верхней – крепятся универсальные вилки. Эти вилки используются для крепления несущих балок, поверх которых укладываются поперечные балки.
Поверх балок настилается горизонтальная часть формы – палуба. А по её периметру устанавливаются вертикальные бортики, их высота зависит от проектной толщины перекрытий.
Несъемной
Монтаж несъемной опалубки производится проще, чем сборка переставных форм. Для сборки неразборной опалубки выпускаются специальные блоки из вспененного полистирола. Намного реже используются другие варианты материала – железобетон, арболит, металл.
Блоки из пенополистирола устанавливаются на предварительно подготовленное основание. Если это опалубка стен, то их ставят на готовый фундамент, покрытый слоем гидроизоляции. Блоки насаживаются сверху на выступающие из фундамента пруты арматуры. Боковое соединение смежных блоков происходит за счет имеющихся на них креплений.
Итак, монтажные работы по сборке опалубки – это крайне важный этап возведения здания. От качества выполненных работ напрямую зависит не только внешний вид отливаемой конструкции, но и её прочностные характеристики
Поэтому к проведению монтажа необходимо отнестись с особым вниманием и тщательно выполнять все технологические требования
Виды опалубок
Схема несъемной опалубки
Опалубка дома подразделяется на два вида: съемная и несъемная.
- Съемная опалубка используется гораздо чаще, поскольку внешняя сторона фундамента подвергается облицовке. Следует отметить, что для внутренних стен конструкции представлены свои требования: они в обязательном порядке должны быть гладкими, без видимых неровностей и шероховатостей. Соблюдая данные замечания, вы сэкономите силы и значительные средства на отделке и гидроизоляции.
- Несъемная опалубка изготавливаются в основном из пенополистирола и пользуются большой популярностью в зонах с жесткими климатическими условиями ввиду своей прекрасной теплоизоляции. Она так же удобна тем, что ее потом не нужно снимать. Так же такая опалубка сама по себе служит защитным слоем от влаги.
Расчет опалубочной конструкции
Обычно длина доски промышленного производства составляет 6 м, ширина колеблется в пределах от 10 до 15 см, а толщина равна 2,5 см. Для выполнения расчетов опалубки число, равное периметру основания здания, делят на 6. Значение, равное высоте фундаментной конструкции, необходимо поделить на ширину досок. Полученные в результате числа перемножают. В результате получают количество досок, требующееся для возведения фундаментной формы.
Важно!Усредненно на каждый 1 м³ фундамента необходимо 45-60 досок стандартных габаритов. Чем они уже, тем больше их понадобится.. Цена конструкции формы складывается не только из расходов на покупку досок
Сюда же относят траты на приобретение шпилек и раскосов. При этом затраты на дополнительные материалы в отдельных случаях достигают 50% от цены доски. Также сюда относят траты на покупку арматуры и элементов крепежа. Иногда бывает выгоднее взять готовое оборудование для обустройства основания в аренду, чем сколачивать дощатые щиты самому
Цена конструкции формы складывается не только из расходов на покупку досок. Сюда же относят траты на приобретение шпилек и раскосов. При этом затраты на дополнительные материалы в отдельных случаях достигают 50% от цены доски. Также сюда относят траты на покупку арматуры и элементов крепежа. Иногда бывает выгоднее взять готовое оборудование для обустройства основания в аренду, чем сколачивать дощатые щиты самому.
Установка опалубки для фундамента своими руками
Все горизонтальные и вертикальные части конструкции выставляются по уровню или используется строительный нивелир.
Поэтапная последовательность действий:
- монтаж вертикальных стоек;
- навеска и крепление щитов;
- установка упоров и соединение верхних краев.
Щиты на вертикальные бруски навешиваются так, чтобы между ними не появлялись щели больше 5 мм, через которые будет утекать влага из бетона. Упоры и раскосы ставятся для укрепления опалубки, используются доски или бруски.
Опоясывающий каркас ставится в два яруса, внизу (высота 10 см) он воспринимает первоначальную нагрузку от бетона, а вверху (40 см) одновременно предохранят щиты от расползания в стороны. Внутренняя поверхность опалубки застилается полиэтиленом от протечек и впитывания влаги в древесину.
Разновидности стяжек
Выбор крепежных деталей при строительстве опалубки осуществляется в зависимости от её типа. Различают несколько разновидностей стяжек, причем некоторые из них являются универсальными, подходящими для разных типов опалубочных систем.
Применение универсальных стяжек опалубки не всегда является оптимальным решением, в некоторых случаях выгоднее использовать специфические крепления. В современных опалубочных системах чаще всего используют следующие разновидности стяжного крепежа:
- съемные металлические шпильки переменного или одинакового сечения;
- несъемные металлические болты;
- скобы из пластика;
- крепежные пластины из композитных материалов.
Универсальная
Универсальной стяжкой опалубки называют крепеж, предназначенный для монтажа опалубочных форм разного типа. Применяется крепеж для соединения щитов толщиной от 10 до 125 мм. Используется при сборке форм для формирования бетонных сооружений толщиной 100-250 мм.
При необходимости, стяжка может быть установлена с удлинением, что позволяет возводить бетонные формы толщиной до 550 мм. Преимущества:
- применение крепежа позволяет осуществить сборки быстро и точно, это сокращает временные и трудовые затраты на строительство;
- возможность использования в комплекте с любым материалом опалубки.
Особенно удобным является применение универсальной стяжки для несъемной опалубки, выполненной из пластика. Преимуществом этого варианта является то, что не требуется проводить демонтаж.
Пластиковая
В современном строительстве нередким является применение пластиковых стяжек для опалубки. Современные материалы достаточно прочные, чтобы выдержать нагрузки, оказываемые бетонной смесью.
В стандартном исполнении пластиковые стяжки применяют для сборки форм шириной до 250 мм. Если требуется отливка более широкой детали, необходимо использовать удлинитель.
Важным преимуществом использования пластиковых несъемных стяжных элементов является то, что при их использовании не образуется «мостиков холода», что неизбежно при применении пластиковых деталей.
Винтовая
Винтовые стяжки – это комплект, состоящий из одного винта, двух гаек и двух шайб.
Винтовые стяжки раньше выпускались исключительно металлические, но в последнее время приобретают популярность стеклопластиковые модели. Это одноразовый крепеж, его оставляют в монолитной конструкции, срезая выступающие за пределы монолита части.
Правила установки опалубки
Правила установки опалубочных конструкций должны соблюдаться как профессионалами, так и начинающими строителями. Жесткие требования по установке предъявляются в основном к конструкциям из металла, так как они используются в многоэтажном строительстве.
- Сборка в соответствии с технологической картой (схемой). Каждая деталь имеет маркировку и должна устанавливаться в определенное место. Нельзя менять детали местами, даже если они имеют одинаковые габариты.
- Перед тем как крепить опалубку, необходимо подготовить площадку и провести все необходимые замеры.
- Установка опалубки должна производиться с соблюдением вертикальности и горизонтальности расположения элементов.
Для опалубочных конструкций существуют допустимые значения отклонения конструкции. В условиях частного строительства они не применяются, а используются только при возведении многоэтажных домов.
Правила установки
Заливка фундамента
При монтаже очень важно выполнять существующие строительные нормы и правила – это поможет залить крепкий и надёжный фундамент из монолитного железобетона:
- Не допускается устанавливать опорные стойки опалубочных щитов на вскопанный или насыпной грунт, требуется обеспечить конструкции надёжность и устойчивость, для чего на проблемных грунтах требуется подкладывать под опорные стойки обрезки досок.
- Щиты должны сохранять неизменное положение достаточно длительный срок, учитывая воздействия на них массы залитого в конструкцию бетона, поэтому деревянную опалубку можно укреплять постановкой раскосов, стоек и подпорок.
- В просадочных и пучинистых грунтах форму монтируют на специальные фундаментные обрезы, заглубленные ниже точки промерзания грунта.
Монтажные ошибки
Ошибки при сооружении деревянной опалубки для ленточного фундамента типичны. Поэтому их не надо совершать.
- Если колья вбить ближе к стенкам траншеи, то появится большая вероятность, что стенки эти обрушаться. Это в основном относится к опалубке для цоколя.
- Если не установить раскосы, то щиты, скрепленные поперечинами, могут давление бетонного раствора и выдержать. Но в процессе вибрации материала давление увеличится, что приведет к развалу деревянной опалубки для фундамента.
- Нельзя использовать для ленточного фундамента опалубку, которую изготовили из не совсем прочных материалов. Основа дома должна выдерживать большие нагрузки, а значит, и фундамент должен быть прочным. А опалубка — это форма фундаментной конструкции, а она должна быть прочной.
- Возведенная опалубка для ленточного фундамента своими руками должна соответствовать ГОСТу под номером 52085 — 2003. То есть, эта строительная конструкция имеет определенные нормативы, по которым она должна сооружаться. Отступление от норм ведет к снижению качества не только конструкции, но и фундамента. Поэтому когда ставится вопрос, как правильно сделать опалубку, обращаемся к ГОСТу.
Важные рекомендации начинающим строителям
У многих новичков, пытающихся впервые обустроить опалубку для забора, гаража или дома своими руками, возникает немало сложностей. Чтобы их избежать, обязательно учитывайте следующие рекомендации:
- Опалубочную систему нужно изготавливать из гибких материалов, по этой причине не стоит пользовать шифером, поликарбонатом и иными изделиями. Они могут пойти трещинами, что сведет все усилия на «нет».
- Нельзя проводить работы зимой, ведь в холодное время суток свойства материалов и бетонного раствора теряются. В результате прочность фундамента будет очень снижена.
- Старайтесь сразу не заливать всю массу — это создаст высокое давление. Подождите несколько часов, пока снизится «плавучесть» раствора, только потом занимайте остальную часть.
- Чаще пользуйтесь строительным уровнем, чтобы избежать перекосов при строительстве опалубки. Причем старайтесь сверять и по вертикальной, и по горизонтальной плоскостям.
Следуя этим рекомендациям, у вас получится сделать надежную опалубку для фундамента по минимальной стоимости, которая сможет выдержать любые нагрузки.
Как установить щитовую опалубку для фундамента
Необходимость повышения производительности труда в строительной индустрии вызывает к жизни новые эффективные технологии. Метод, основанный на применении щитовой опалубки, основан на создании временной формы из щитов разного размера для получения отливки из бетона сложной конфигурации. Опалубка монтируется в каркасе не из досок, а из щитов разного размера. Опалубка щитовая для фундамента и стен представляет собой разборную конструкцию. Её разбирают на составные части после полного застывания бетона.
ФОТО: 22vekstroy.ruУгловая секция каркаса щитовой опалубки
Инструменты и материалы
Инструменты для работы со щитовой опалубкой требуются, в основном, слесарные. Изготавливать заново ничего не надо. Берутся со склада детали в соответствии с технической документацией, и собирается нужная конструкция.
Расчёт и технология монтажа
Расчёту подлежит определение количества и номенклатура необходимых деталей. Технологию монтажа можно назвать отвёрточной, изготавливать и доделывать ничего не требуется. Нужно только собирать конструкцию стандартным образом.
Мелкощитовой вариант
В этом варианте каркас и рёбра жёсткости изготовлены из листовой стали толщиной 5 мм. Палуба щитов изготовлена из ламинированной фанеры толщиной 15 мм. Ширина элементов в диапазоне 0,2–1,5 метра, высота такая же, масса отдельных элементов от 12 до 50 кг.
Крупнощитовая модификация
Главное преимущество крупнощитовой модификации опалубки заключается в возможности собрать бесстыковую опалубочную систему и получить высокое качество крупного изделия произвольной формы. Даже комнату целиком можно отлить за один раз. Этот метод применяется при возведении стен, фундаментов разной формы, перекрытий (полов и потолков), колонн. Установка и разборка проводятся очень быстро, а экономия времени сильно сказывается на уменьшении затрат. Крупнощитовая опалубка обладает важным свойством многоразового применения. Её можно использовать десятки и даже сотни раз.
Последовательность монтажных работ такая:
- подготавливается строительная площадка;
- устанавливается арматурный корпус;
- монтируются щиты по одной стороне арматурного корпуса;
- монтируются щиты по другой стороне;
- с подмостей выполняется заливка бетона.
Элементы конструкции опалубки смазываются специальным составом, чтобы уменьшить прилипание к ним цементного раствора. В работе используются глубинные виброустановки. И обязательно привлечение подъёмных механизмов.
ФОТО: skr.shКрупнощитовая опалубка большой стены
Как рассчитать конструкцию опалубки
Для проведения расчетов учитывается тип выбранного материала под опалубку вокруг дома. Пример приведен для расчета деревянной конструкции.
Для работ используется стандартная доска длиной 600 см, шириной – от 10 до 15 см, толщиной – 2,5 см.
Периметр (П) будущего основания делится на длину (Д) одной доски, высота фундамента (В) делится на ширину доски (Ш), а полученные значения умножаются между собой для определения требуемого количества материала (М).
Например, П – 1500 см, Д – 600 см, высота – 35 см, ширина – 10 см.
М = П/Д × В/Ш = 1500/600 × 35/10 = 8,75 досок.
Один куб пиломатериала включает от 40 до 65 досок. К стоимости материала на опалубку следует добавить стоимость расходных крепежных элементов – гвоздей, скоб, распорок и арматурных прутьев.
Возможные ошибки
Если опалубка сделана неправильно, допущены ошибки в ее установке или она плохо зафиксирована, ухудшается прочность фундамента. В тяжелых случаях заливку приходится начинать сначала
Поэтому важно изначально правильно установить фундаментную форму и хорошо закрепить ее
Выпирание щитов во время заливки
Если опалубка вспучивается еще на этапе заливки, работу сразу прекращают. На проблемном участке бетон откидывают лопатами. Чтобы он не стекал назад, прибивают поперечные доски внутри формы по всей ее ширине. Бетон откидывают на расстояние 1,5 м от участка аварии.
Важно!Бетон откидывают очень быстро. Иначе исправить ошибку невозможно
Поэтому работают сразу несколько человек.
После уменьшения давления на щиты их постепенно выправляют. Для удобства используют домкрат и деревянные балки. Молотком стучать по опалубке нельзя. От вибрации бетонный раствор сильно “плывет” и еще больше нарушает геометрию конструкции. Щит выравнивают постепенно. От слишком резких движений ломаются крепления или деревянные доски. После выравнивания опалубки ее немедленно фиксируют в правильном положении и внимательно проверяют надежность подпорок.
В некоторых случаях опалубка непросто выпирает, а падает во время заливки. Тогда разлившийся бетон убирают, площадку расчищают и начинают всю работу заново. Повторно фундаментную форму тщательно закрепляют большим количеством раскосов и шпилек, чтобы она не развалилась.
Смещение появилось на следующий день
Если выпирание появилось не сразу, бетону дают полностью застыть. Только после окончательного отвердевания деревянные щиты убирают. Затем образовавшийся бугор сбивают перфоратором. Нельзя убирать опалубку до окончательного твердения бетонной массы и снимать выпуклость лопатой. Такие действия провоцируют появление трещин в других частях основания. В результате его прочность сильно уменьшается.
При строительстве ленточного фундамента очень важна правильная сборка и установка опалубки. Всю работу по ее монтажу проводят особенно тщательно и аккуратно, точно соблюдая технологию и не пропуская ни одного этапа. Прочность основания во многом зависит от надежно собранной конструкции.
3 этап – разметка под фундамент
Точная разметка является залогом правильной заливки фундаментной ленты и гарантирует соблюдение технологии строительства дома.
Как правильно разметить фундамент?
аналогичным образом формируется внутренний контур здания. Расстояние между бечевками равно ширине ленты фундамента;
на первый колышек наматывается бечевка, которая натягивается на второй колышек и далее по порядку. Таким образом образовывается внешний контур будущего строения;
определить оси здания. Ось – это центральная линия, от которой будет вестись дальнейшая разметка;
очистить часть участка, предназначенного для строительства, от мусора, посторонних предметов, деревьев, кустарников и т.п.;
удалить часть грунта. Мастера рекомендуют снять 100-150 мм. грунта, чтобы более точно наносить разметку. Отсутствие грунта исключает рост растений, которые, во-первых, могут мешать работе, а во-вторых, спровоцировать биологическую активность в подпольном пространстве. Кроме того, таким образом можно выровнять незначительные неровности участка. Пользователи обычно этот этап игнорируют, предпочитая наносить разметку непосредственно на плодородный слой почвы;
определить место нахождение углов. Углы обозначаются колышками или кусками арматуры
Важно установить их правильно, для чего используется отвес;
проверить величину углов. За исключением эркеров, углы дома обычно имеют угол в 90 градусов
Если углы правильные, то диагонали прямоугольников должны быть равными;
выполнить разметку внутренних несущих стен, опор под тяжелые конструкции (например, колонны), крыльцо, веранду и т.п.
Примечание. При использовании строительной техники допускается нанесение разметки песком. Однако работа требует внимательности, т.к. такую разметку легко искривить, затоптать и т.п.
Расчет и подготовка к монтажу
Расчет потребности в материалах для опалубок, применяемых при заливке бетона, практически одинаков для всех рассмотренных ранее разновидностей. В нашей статье в качестве примера мы ознакомимся с расчетом варианта сборной деревянной конструкции.
Перед покупкой расходного материала (досок или листов толстой фанеры) необходимо измерить длину периметра будущего фундаментного основания по его внешнему и внутреннему краям.
Потребность в фанере высчитывается исходя из суммы снятых показаний, соотнесённых с размером одного листа (при условии, что его высоты достаточно для закрытия будущего фундамента на всю его глубину).
Расчёт потребности в досках в целом производится аналогично, однако при этом учитывается количество заготовок в одном сколачиваемом из них щите. Для этого следует глубину фундаментного разделить на ширину одной заготовки, после чего полученные результаты просто перемножаются.
Помимо приобретения требуемого количества расходного материала перед началом монтажа ограждающей конструкции проводятся следующие подготовительные операции:
- В первую очередь участок под будущий фундамент тщательно очищается от мусора и мешающей работе растительности.
- После очистки зоны заливки от мусора и дёрна делается её разметка, осуществляемая при помощи колышков и бечёвки.
- Затем согласно сделанной разметке вырывается котлован, глубина и ширина которого рассчитываются с поправкой на размещение опалубки.
- По окончании земляных работ можно будет перейти непосредственно к монтажу ограждающей конструкции.
Разновидности конструкций: несъемная и съемная опалубки для фундаментов
В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.
Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.
Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.
Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.
Несъемная опалубка для фундамента
Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.
Отдельно стоит упомянуть о несъемных формах, выполненных из древесины. Для того чтобы более наглядно оценить различия разнообразных конструкций, рекомендуется изучить их фото. Опалубка такого типа применяется чаще всего в том случае, когда нужно выполнить узкий банный фундамент, располагающийся на незначительной глубине. После заливки бетона такую конструкцию попросту засыпают грунтом.
Нюансы устройства опалубки для разных видов фундамента
В малоэтажном частном строительстве ленточное основание – наиболее часто встречающийся вариант. Однако он не единственный. Применяются также плитные .
Опалубка для столбчатого фундамента
В этом случае помимо общей траншеи, выкапываются глубокие ямы для столбчатых опор. Они располагаются по периметру будущего здания так, чтобы под каждым углом или пересечение стен находилась опора.
Сама опалубка выполняется также из досок, фанеры или других листовых материалов по описанной выше технологии. Отличие – расположение ограничивающих элементов в виде вертикально расположенной четырехгранной призмы (столба прямоугольного или квадратного сечения) или цилиндра. Заливка производится сверху. Армирование столбчатого фундамента идет отдельно для каждой опоры с последующей обвязкой.
При этом столб имеет либо одинаковое по всей высоте сечение, либо увеличенную нижнюю ступень.
Обязательна отсыпка подушки под опоры фундамента, нижняя ступень может заливаться без опалубки, в грунт, но при этом армироваться. Для верхней части опоры монтируется опалубка, арматура верхней и нижней частей связывается. Простые по форме, имеющие ограниченную нагрузку, опоры могут бетонироваться без армирования.

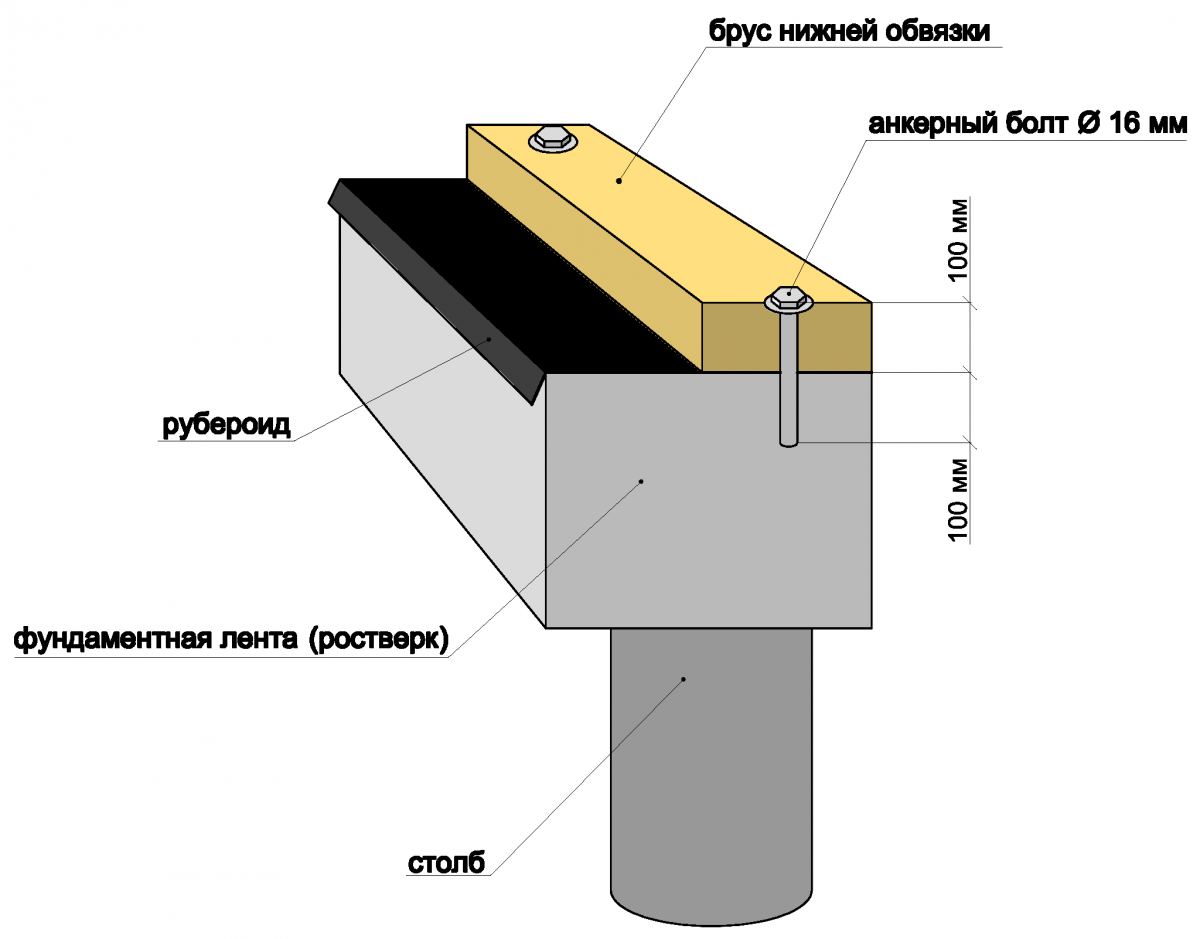

Если поверх столбчатого фундамента планируется устраивать монолитный ростверк, для него опалубка выполняется отдельно, в виде короба.

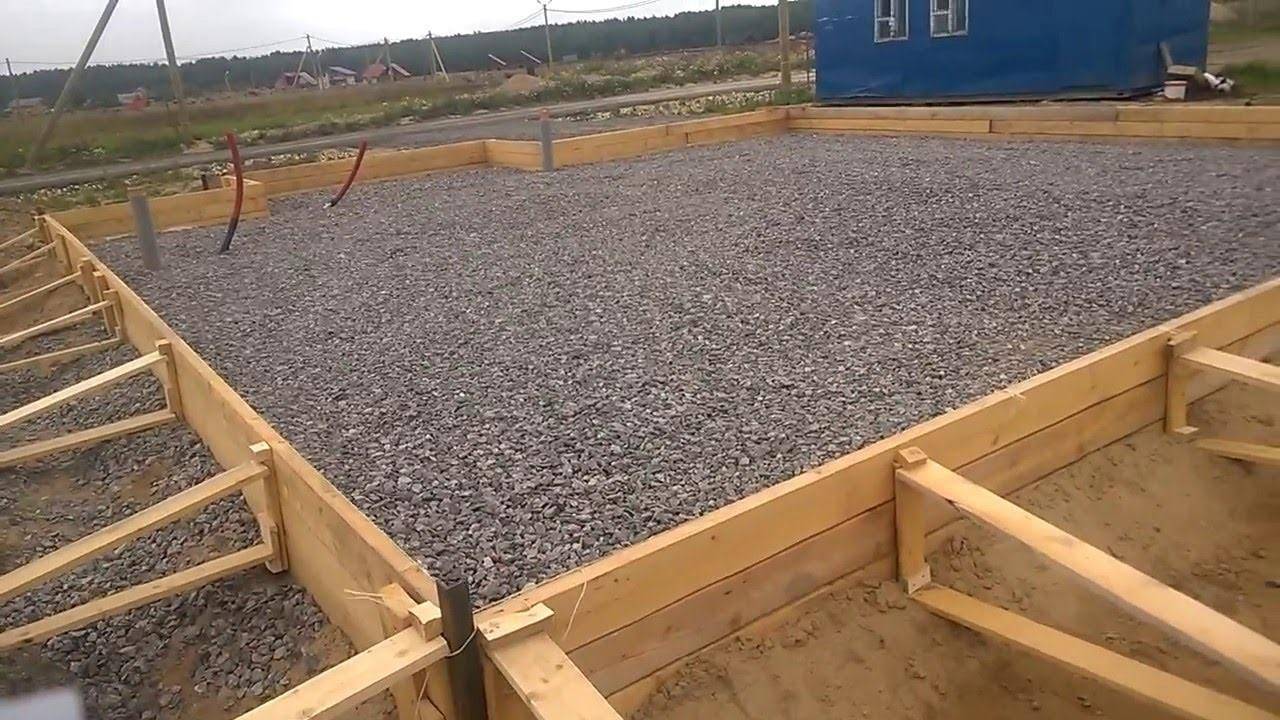

Опалубка для плиты фундамента
Основное отличие этого вида ограничителей заключается в одностороннем расположении: щиты очерчивают форму будущей плиты по наружным сторонам.
Важно: при устройстве такого типа опалубки следует более внимательно относиться к расчету прочности конструкции, поскольку нагрузка на щитовые ограничители возрастает пропорционально размеру плиты.
Пенопластовые блоки в качестве несъемной опалубки для плитных фундаментов не используется. Если необходимо сделать ограничители несъемными и одновременно использовать их для утепления основания, применяют плоские листы пенопласта или полистирола.
Разновидности опалубки для фундамента
Съемную опалубку можно взять в аренду
По назначению оболочка бывает вертикальной, например, опалубка для столбчатого фундамента, и горизонтальной. Отвесная конструкция перемещается вверх по мере заполнения бетоном, как при заливке свайного основания.
Рамная система состоит из щитов на металлической раме и подпорок, соединяется гвоздями, болтами, саморезами. Конструкция является жесткой и применяется много раз. Балочная система включает опалубочные щиты, балки, ригель, строительные леса, где элементы соединяются сваркой. Такая конструкция применяется для возведения стен, а для бетонирования оснований не используется.
Съемная
Заменяемые системы различаются только по материалу, т.к. конструкция всегда делается аналогичная и содержит палубы, соединительный пояс, подпорки и раскосы. В строительстве используются модульные или инвентарные варианты щитов, которые изготавливаются на заводе. Такая опалубка быстро монтируется, снимается и отличается высокой точностью геометрических размеров.
В частном домостроении оборачиваемость конструкции не играет роли, поэтому чаще применяется древесина, например, делается опалубка ленточного фундамента из доски. После снятия материал больше применяться не будет.
Несъемная
Несъемная опалубка становится частью фундамента
Конструкция состоит из опалубочных легкосборных частей, которые после застывания бетона переходят в категорию рабочих элементов и выполняют заданные функции. Оболочка предохраняет фундамент от почвенной жидкости, основание выдерживает замораживание и оттаивание без разрушений.
Используются заводские модули, которые составляются с помощью пазов и шипов в соответствующих местах. Наружные подпорки не используются, т.к. внутренние вкладки держат конструкцию и обеспечивают сопротивление нагрузке. Чаще несъемные варианты выполняются из материалов, сберегающих тепло и плохо пропускающих влагу, но также применяется металл, фибробетон, керамогранит или пластик.
Разборная
Разборная опалубка
Система предназначается для разборки после применения и перестановки на следующую делянку. Можно сконструировать такую опалубку для фундамента своими руками, приобрести многооборачиваемую на рынке или взять в аренду. Опалубка состоит из щитов и силового каркаса. Опоры, раскосы поддерживают щиты в рабочем положении, чтобы бетон не растекался в процессе твердения.
Разбирающийся вариант отличается способом скрепления элементов. Щиты соединяются болтами, которые снимаются при необходимости, а стационарная опалубка крепится гвоздями или сваркой каркаса, что не дает возможности снять ее без разрушения.
Мелкощитовая
Мелкощитовая опалубка
Конструкция используется на небольших объектах, чтобы не применять для монтажа подъемные краны. Щиты весом менее 50 кг ставятся в проектное положение вручную на строительстве частных домов, где не предусмотрен большой объем бетонных работ по заливке основания.
Мелкощитовая опалубка содержит элементы стандартных размеров, соединяется методом ударного замка и с помощью стяжных винтов. Преимуществом устройства является многократность применения и длительный срок работы. Экономится труд рабочих, технология установки понятна и проста, в каждом элементе есть пазы, монтажные отверстия для подгонки частей.
Скользящая
Скользящая опалубка
Такой тип оболочки переставляется по высоте и применяется при строительстве зданий с монолитными бетонными стенами, колонами. Жесткие щиты выбранной конструкции крепятся на определенной высоте, внутрь подается бетонная смесь. После застывания оболочка разбирается и переставляется выше для принятия новой порции.
Для перестановки используются домкраты, тали, подъемники.
