Как правильно рассчитать толщину плитного фундамента

Технология расчета

Калькулятор для расчета плитного фундамента прост в применении, поэтому его можно использовать людям без особых строительных навыков, главное правильно ввести все необходимые данные:

  • параметры плиты (длина, ширина, высота);
  • габариты доски для опалубки (длина, ширина, толщина);
  • величина арматуры (ширина и длина ячейки, диаметр, число ячеек);
  • состав бетонной смеси ( количество мешков с цементом, вес мешка);
  • пропорции бетонной смеси (соотношение цемента, щебня и песка);
  • стоимость всех вышеперечисленных материалов (песок, цемент, щебень, арматура, доска).

Даже если вы собираетесь нанять профессионалов для строительных работ, полезно знать приблизительную сумму, которая уйдет на строительство плиточного фундамента.

Расчет нагрузки на фундамент

От правильности расчета нагрузки на фундамент зависит стойкость будущего здания.

Чтоб произвести точный расчет, необходимы такие ведомости:

габариты будущего здания ( этажность дома, толщина стен, материал)

На данном этапе важно узнать общую массу стен дома;
нагрузка на фундамент от перекрытий (стоит учитывать что перекрытия бывают разные: деревянные, металлические, железобетонные, выполнены с пустотных плит);
нагрузка, зависящая от вида кровли (для расчета необходимо выбрать тип крыши и материал);
на следующем этапе предстоит узнать нагрузку от фундамента (нужно выбрать тип фундамента и задать все соответствующие параметры);
для того, чтоб рассчитать отделку стен внутри, нужно задать все виды материалов, используемые для отделки, после чего программа произведет расчет, исходя из предыдущих данных;
на заключительном этапе необходимо ввести полезную нагрузку (нагрузка от находящихся в доме предметов, мебели, людей и т. д.)

Также следует учитывать нагрузку от снега, чтоб предотвратить проседание фундамента.

Нагрузка на фундамент рассчитывается только после утверждения проекта здания и всех нюансов стройки.
Сделать расчеты вы сможете здесь: http://prostobuild.ru/onlainraschet/204-raschet-nagruzki-na-fundament.html

Определение площади фундамента под дом

Чтоб определить площадь фундамента под дом, необходимо произвести такие расчеты:

  • несущая способность грунтовой поверхности на строительном участке;
  • ориентировочная деформация почвы.

Расчет грунта, обладающего несущими способностями немного проще, поэтому вполне реально осуществить его самостоятельно.

Определить площадь фундамента под домом можно в два этапа:

  1. Высчитать вес конструкции постройки, выяснить снеговую и полезную нагрузку;
  2. Точный расчет размеров плитного фундамента.

Количество бетона

Плитный фундамент — это монолитная плита, которая укладывается, исходя из площади будущего дома. Чтоб узнать количество необходимого бетона, нужно рассчитать объем будущей плиты (умножьте площадь на толщину монолитной плиты).

Порядок расчета плитного фундамента

Расчет плитного фундамента производится учитывая параметры здания и происходит в несколько этапов:

  • строительные материалы для создания подушки (песок, щебень) рассчитываются таким образом: толщина слоя засыпки множится на площадь;
  • теплоизоляционный слой равняется площади фундаментной плиты;
  • гидроизоляционный слой равняется площади фундамента и ширине нахлестов по бокам (приблизительно 15 см);
  • высчитывается количество бетона вышеуказанным способом;
  • количество необходимой арматуры зависит от размеров ячеек;
  • проволка для связки арматуры рассчитывается 30см на одно связывание арматур. Для того, чтоб узнать количество проволочных отрезков, необходимо высчитать количество арматурных пересечений;
  • общая длина щитов для опалубки должна ровняться периметру фундаментной плиты.После подсчетов количества строительных материалов будет куда проще подсчитать общую стоимость постройки.

Но кроме стройматериалов не забывайте о расходах на доставку, аренду строительной техники или помощь специалистов.

Общие сведения по результатам расчетов

1. Общая длина ленты — Длина фундамента по центру ленты с учетом внутренних перегородок.

2. Площадь подошвы ленты — Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

3. Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.

7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

8. Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

10. Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

11. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

12. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

13. Общий вес арматуры — Вес арматурного каркаса.

14. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

15. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Какие параметры влияют на расчет плиты.

Толщина плиты фундамента под газобетонный дом. Схема с указанием толщины всех слоев плитного фундамента.

  • материал будущего здания, это может быть дерево, кирпич или газобетон;
  • расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
  • расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
  • толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Устройство плитного фундамента

В первую очередь следует уделить внимание качественной гидроизоляции. Она позволит защитить фундамент, а значит и всё строение от разрушения, предотвратит возникновение сырости, грибка и плесени в помещениях

Разнообразие гидроизоляционных материалов огромно – есть рулонные, напыляемые, обмазочные.

Защита фундамента от воды осуществляется по всей его площади. На подушку из песка обычно внахлёст укладываются рулонные материалы, стыки между которыми герметизируются оплавлением горелкой.

После отведения грунтовых вод и монтажа гидроизоляции выполняется вязка арматуры. Обычно минимальный используемый диаметр 12 мм. Арматура укладывается решёткой в среднем через 20-30 см.

Между собой перпендикулярные стержни соединяются вязальной проволокой. Безусловно, арматуру можно и сваривать, однако этот процесс значительно снижает коррозионную стойкость стали, и её необходимо дополнительно защищать от разрушения.

От края плиты арматуру должен отделять защитный слой бетона минимум в 4-5 сантиметров.

Фундамент лучше заливать сразу за один раз. Если это невозможно, то перерыв между этапами не должен быть больше 12 часов. За больший срок бетон сильно застынет, и вместо цельной плиты получится несколько отдельных фрагментов, что значительно ухудшит эксплуатационные характеристики фундамента.

В бетоне очень важно соблюдение пропорций основных компонентов, поэтому, чтобы они не нарушались, в жаркую погоду залитый фундамент необходимо поливать водой из шланга, а в случае дождей и избыточной влажности – накрывать полиэтиленовой плёнкой. В среднем бетон набирает большую часть своей прочности за месяц, однако использование специальных добавок для ускорения твердения способно значительно уменьшить этот срок

В среднем бетон набирает большую часть своей прочности за месяц, однако использование специальных добавок для ускорения твердения способно значительно уменьшить этот срок.

Твердеть фундамент должен в условиях положительной температуры, поэтому при выполнении строительных работ в зимнее время строительную площадку следует прогревать.

Пример расчета

Пример предусматривает следующие исходные данные:

  • одноэтажный дом с мансардой размерами в плане 8 м на 10 м;
  • стены выполнены из силикатного кирпича толщиной 380 мм, общая площадь стен (4 наружных высотой 4,5 м) равняется 162 м²;
  • площадь внутренних перегородок из гипсокартона равняется 100 м²;
  • кровля металлическая (четырехскатная, уклон 30ᵒ), площадь равняется 8 м * 10 м/cosα (угол наклона кровли) = 8 м * 10 м/0,87 = 91 м² (также понадобится при вычислении снеговой нагрузки);
  • тип грунта — суглинок, несущая способность = 0,32 кг/см² (получено при геологических изысканиях);
  • снеговая нагрузка — 180 кг/м²;
  • перекрытия деревянные, общей площадью 160 м2 (также понадобится при вычислении полезной нагрузки).

Сбор нагрузок на фундамент выполняется в табличной форме:

Нормативная нагрузкаКоэффициент надежностиРасчетная нагрузка
Стены: 162 м2 * 690 кг/м2 = 111780 кг1,1122958 кг
Перегородки: 100 м2 * 30 кг/м2 = 3000 кг1,23600 кг
Перекрытия: 160 м2 * 150 кг/м2 = 24000 кг1,126400 кг
Крыша: 91 м2 * 60 кг/м2 = 5460 кг1,16006 кг
Полезная нагрузка: 160 м2 * 150 кг/м2 = 24000 кг1,228800 кг
Снеговая: 91 м2 * 180 кг/м2 = 16380 кг1,422932 кг
ИТОГО:210696 кг

Площадь плиты под здание принимается с учетом того, что ширина плиты больше, чем ширина дома на 10 см. S = 810 см * 1010 см = 818100 см² = 81,81 м2.

Удельная нагрузка на грунт от дома = 210696 кг/818100 см2 = 0,26 кг/см2.

Δ = 0,32 — 0,26 = 0,06 кг/см2.

М = Δ*S = 0,06 кг/см2 * 818100 см2= 49086 кг.

t = (49086 кг/2500 м3)/81,81 м2 = 0,24 м = 24 см.

Толщину плиты можно принять 20 см или 25 см.

Выполняем проверку для 20 см:

  1. 0,2 м * 81,81 м2 =16,36 м3 — объем плиты;
  2. 16,36 м3 * 2500 кг/м3 = 40905 кг — масса плиты;
  3. 40905 + 210696 = 251601 кг — нагрузка от дома с фундаментом;
  4. 251601 кг/ 818100 см2 = 0,31 кг/см² — фактическое давление на грунт меньше оптимального не более чем на 25 %;
  5. (0,32-0,31)*100%/0,32 = 3% < 25%(максимальная разница).

Проверять фундамент большей толщины уже нет смысла, поскольку требующий меньшего расхода бетона и арматуры размер удовлетворил требованиям. На этом пример расчета толщины завершен. Принимаем плиту толщиной 20 см. Следующим этапом станет расчет армирования и количества арматуры.

Арматура для плитной конструкции подбирается в зависимости от толщины. Если плита с толщиной бетона толщиной 150 см и менее, укладывают одну сетку армирования. Если толщина бетона составляет более 150 мм, необходима укладка арматуры в два слоя (нижний и верхний). Диаметр рабочих стержней 12-16 мм (самый распространенный 14 мм). В качестве вертикальных хомутов устанавливают стержни арматуры с размерами сечения 8-10 мм.

По хорошему плиту нужно рассчитывать и на изгибающие нагрузки, но эти расчеты сложны и выполняются профессионалами на специальном ПО. Чтобы точно понять какой диаметр арматуры и ее шаг необходим в вашем случае, нужно проводить точные вычисления, либо закладывать арматуру с большим запасом по прочности и минимальным шагом, соответственно сильно переплачивая.

Расчет площади несущих стен

Осталось подсчитать площадь несущих стен здания и сравнить ее с полученным выше результатом. Если она меньше, толщину плиты можно уменьшить, например, до 25 см и повторно произвести расчет.

Таким образом вы выйдете на оптимальную толщину монолита. При этом следует придерживаться следующей рекомендации: если вы строите дом самостоятельно, не следует при определении толщины плиты выходить за рамки диапазона 15-35 см.

Если Вас интересуют другие виды фундаментов, то читайте статьи в соответствующих разделах по ссылкам ниже:

Видео о расчете фундаментов.

Watch this video on YouTube

Вычисление площади фундамента и веса.

Самым важным фактором является грунт под фундамент, он может не выдержать высокой нагрузки. Чтобы этого избежать нужно вычислить полный вес здания, включая фундамент.

Пример вычисления веса фундамента: Вы хотите построить кирпичное здание и подобрали под него ленточный тип фундамента . Фундамент углубляется в грунт ниже глубины промерзания и будет иметь высоту 2 метра.

Затем вычислим длину всей ленты, то есть периметр: P= (a+b)*2=(5+8)*2=26 м, прибавляем длину внутренней стены, 5 метров, в итоге получим общую длину фундамента 31 м.

Далее делаем расчет объема, чтобы это сделать нужно ширину фундамента умножить на длину и высоту, допустим ширина будет 50 см, значит 0,5см*31м*2м= 31 м 2 . Железобетон имеет площадь 2400 кг/м 3 , теперь найдем вес конструкции фундамента: 31м3*2400 кг/м=74 тонны 400 килограмм.

Опорная площадь будет составлять 3100*50=15500 см 2 . Теперь прибавляем вес фундамента к весу здания и делим его на опорную площадь, теперь у вас получилась нагрузка килограмм на 1см 2 .

Ну, а если по вашим расчетам максимальная нагрузка превысила эти типы грунтов, значит меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас ленточный тип фундамента, то увеличить его опорную площадь можно путем увеличения ширины, а если у вас столбчатый тип фундамента, то увеличиваем размеры столба или их количество. Но следует запомнить, полный вес дома от этого увеличится, поэтому рекомендуется сделать повторный расчет.

Определение размеров основания: пример

Вычисления включают в себя следующие шаги:

  • подбор геометрических параметров;
  • расчет бетона на фундамент;
  • и расчет армирования ленточного фундамента.

Для расчета фундамента возьмем двухэтажный кирпичный дом с наружной стеной 510 мм, суммарная высота наружной стены —4,5 м. Внутренних стен нет. Он расположен в г.Москва, грунт на участке — среднезернистый песок (R = 5 кг/см2). Перекрытия (2 шт., над подвалом и над первым этажом) из плит ПК, перегородки гипсокартонные высотой 2,7 м и общей протяженностью 20 м.

Тип нагруженияВычисления
Фундамент монолитный (предварительно шириной 0,6 м по периметру здания, равному 36 м)36м*0,6м*2м*2500кг/м3*1,3 = 140400 кг
Стена из кирпича6м*4,5м*4шт.*920 кг/м2*1,3 = 129168 кг
Гипсокартонные перегородки20м*2,7м*30кг/м2*1,1 = 1782 кг
Перекрытия2шт*6м*6м*625 кг/м2*1,2 = 54000 кг
Крыша6м*6м*60кг/м2*1,05 = 2268 кг2268 кг/cos30° = 2607 кг
Полезное2 перекрытия*36м2*150кг/м2*1,2 = 12960 кг
Снеговое36м2*180кг/м2*1,4 = 9072 кг
Сумма349 989 кг

В = Р/(L*R) = 349989кг/ (36000см*5кг/см2) = 1,94м. Конструкция рассчитана.

Рассчитанный размер ширины округляем до 2 м. Для ширины по всей высоте это много, достаточно будет 50 см под стены 51 см. Свес 1 см допускается (максимальный составляет 4 см в одну сторону). Ширина подошвы больше той, которая использована в расчете, но по всей высоте размер меньше первоначального. По этой причине нет необходимости переделывать вычисления с новой массой подземной конструкции.

Подсчет бетона

Перед покупкой смеси должна быть вычислена ее необходимая кубатура. Для этого потребуется просто найти объем ленты. К количеству бетона для ленточного фундамента рекомендуется прибавить запас в 5—7%.

Армирование

Арматура для ленточного фундамента нужна, чтобы скомпенсировать изгибающие воздействия. Какую арматуру использовать правильно для армирования? Здесь все зависит от высоты подземной части и ее длины. Чтобы понять, какая арматура нужна в качестве рабочей, делают простые вычисления. Расчет количества арматуры выполняется так, чтобы ее суммарное сечение составляло 0,1% от сечения бетонной конструкции. При этом есть минимальные конструктивные требования:

  • Какая арматура нужна для конструкции с длиной стороны менее 3 м? Ответом будет сечение 10 мм.
  • При длине стороны более 3 м потребуется 12-ти миллиметровая арматура для фундамента.

Армирование фундамента компенсирует изгибающие воздействия

Дальше требуется рассчитать количество для хомутов. Они соединяют рабочие детали каркаса между собой. Раскладка арматуры в ленточном фундаменте предполагает наличие вертикальных и горизонтальных хомутов. Их изготавливают из стержней диаметром 8 мм. Шаг назначают в пределах 20—30 см. В углах шаг уменьшают в два раза.

Вычисление количества арматуры для ленточного фундамента помогает сэкономить время и деньги. Зная точное количество арматуры для каждого диаметра и ее шаг можно легко выполнить усиление ленты и закупить материалы.

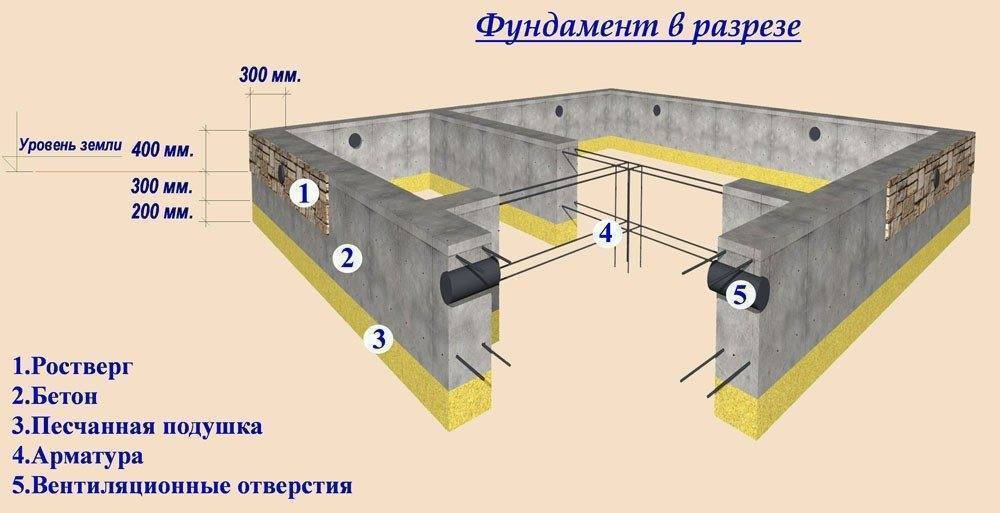

Схема с размерами ленточного основания

Теперь можно приступать к расчету необходимого для заливки фундамента бетона. Количество арматуры чаще всего не считают, так как ее пойдет минимум, учитывая массу бани. Поэтому принимают за единственно верный показатель − объем бетона. Для бани площадью 100 м 2, ширина бетонной ленты 0,4 м и глубина 0,6 м, необходимое количество бетона будет составлять 100 х 0,4 х 0,6=24 м 3. Это тот объем бетона, который нужно изначально подготовить, чтобы одновременно залить ленточный фундамент для бани.

Нередко используют несъемную опалубку, которая обеспечивает дополнительную несущую способность основанию и делает поверхность максимально гладкой. В этом случае, вертикальные прутья должны быть спрятаны в бетоне, интервал между поясами составляет 50−60 см. Все соединения следует делать только с помощью проволоки или зажимов, сварку лучше не использовать.

Рекомендуется делать расчеты ленточных оснований для любого здания, даже небольшого гаража или хозяйственной постройки. Так как только после правильного расчета нулевого уровня, выбора оптимальных строительных материалов и конструкций будет гарантия того, что сооружение прослужит максимально возможный срок.

Расчет материалов Вы так же можете произвести на нашем онлайн калькуляторе доступном в меню.

Расчет материалов для заливки монолитного плитного основания

Зная основные параметры плиты фундамента, можно точно рассчитать количество бетонного раствора и элементов армирования, необходимых для возведения основания дома.

Для наглядности можно разобрать пример: расчет материалов для плитного фундамента размером 8*8 метров, армированного каркасом из прута диаметром 14 мм. Расстояние между верхней и нижней сеткой 20 см, толщина бетона над сеткой и под ней составляет 5 см.

Вначале определяется толщина плиты, для этого суммируют известные параметры: 20+1,4*2+5*2=32,8

Следовательно, плита будет иметь высоту 33 см. Согласно этому значению рассчитываются основные материалы для плитного фундамента.

Расчет бетона

Чтобы правильно определить количество бетонного раствора, нужно выполнить расчет объема будущей плиты. Для этого следует использовать простую математическую формулу: Д*Ш*В, при этом к длине и ширине плиты добавляют по 0,2 м. Результат следующий: 8,2*8,2*0,33=22,19.

Для заливки фундамента с приведенными параметрами требуется 22-23 м3 бетона.

Если плита основания имеет сложную форму, то выполняют расчет каждого элемента конструкции и суммируют полученные значения.

Расчет арматуры

Выполнять расчет арматуры немного сложнее, но если придерживаться рекомендаций мастеров, можно самостоятельно рассчитать количество материала для создания каркаса плитного основания.

Расчет арматуры под плиту

Вначале определяют длину одного горизонтального стержня. В процессе создания каркаса обеспечивается защита арматуры бетонным слоем сверху, снизу и по краям конструкции. В приведенном примере защитный слой составляет 5 см, следовательно, из общей длины плиты нужно убрать по 5 см с двух сторон. В результате получится длина одного прута: 820-5*2=810 см.

Далее рассчитывают количество горизонтальных стержней каркаса с ячейкой 20*20 см. Ширину плиты делят на размер ячейки и получают число прутьев одного направления: 820:20=41.

Прутья будут расположены в двух направлениях и уложены в два ряда, значит, общее количество будет следующим: 41*2*2=164.

Теперь можно рассчитать общую длину стержней: 8,1*164=1328,4 метра.

Теперь необходимо выполнить расчет вертикальных стержней. Их длина с учетом защитного слоя бетона будет равна: 33-5*2=23 см.

Шаг между вертикальными стержнями составляет примерно 40 см, значит, в одном ряду будет 820:40=21 стержень.

В двух направления получается 21*21=441 стержень.

Для создания каркаса потребуются вертикальные стержни общей длиной 441*0,23=101,43 метра.

Правильно выполненные расчеты параметров плитного основания являются залогом прочности, надежности и долговечности возводимого строения.

Это может быть полезно:

  • Строим опалубку для монолитного фундамента своими рукамиРасчет несущей способности сваиРасчет и установка съемной опалубкиРасчет отказа сваи при забивке

Дополнительно рекомендуем почитать:

Резка прутьев

Проще всего выполнять кройку стержней по шаблону. Для этого сперва необходимо нарезать все продольные куски обоих поясов, а затем подготовить все поперечные стержни. Проще и дешевле всего осуществить крой при помощи обычный болгарки (УШМ) с диском по металлу. Благодаря этой машине можно резать стержни любого размера.

Также можно использовать:

  • Гидравлические ножницы по металлу (болторезы). Однако они подойдут только для прутков диаметром 6-8 мм и обойдутся очень дорого.
  • Газовый резак. В этом случае придется получить разрешение, которое позволит выполнять опасные работы.

На этом же этапе необходимо подготовить и нарезать куски арматуры для подставок.

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Типы грунтов

По этим причинам нужно тщательно выбирать почву, на которой строить, а на основе этого определить и нужную толщину фундамента.

Песчаный грунт

По размеру зёрен песчаные грунты делят на:

  • Гравелистые;
  • Крупные;
  • Средние;
  • Мелкие;
  • Пылеватые.

Армирование ленточного фундамента

Пылеватые и мелкие пески не могут служить надёжной опорой для фундамента, а особенно если в них есть примесь глины или ила. Вот крупнозернистые пески в меньшей мере подвержены пучению, имеют малую водопоглощаемость, поэтому такие грунты служат отличной основой.

Если грунтовые воды протекают на глубине от 2 метров от уровня промерзания, то уровень заложения фундамента равен примерно 6,5 метрам.

Если уровень грунтовых вод находится на достаточно близком расстоянии от поверхности земли, то фундамент нуждается в дополнительной защите, например, его расширении, использовании свайной конструкции и так далее.

Торфянистая почва

Такая почва не может быть хорошим основанием для фундамента. Это связано с тем, что торфянистые грунты имеют большой процент влажности.

Как сделать расчет необходимого количества бетона вручную?

Если вы желаете сверить полученные данные с расчета кубатуры бетона калькулятором онлайн, то для этого нужно взять данные о площади комнаты для стяжки пола и умножить на желаемую толщину слоя.


Формула площади

Но на самом деле не все так просто, усложняющим обстоятельством в таком деле будет определение необходимой толщины стяжки, а ведь для разного типа построек она будет разной.

Особенности заключаются в предполагаемой нагрузке на пол, например, в жилых помещениях эти показатели – до 5 см, для прочности покрытия, а в нежилых – на половину меньше.

Таким образом, если площадь комнаты 20 м2, то при толщине 5 см итоговые цифры будут следующими: 20м2*0,05м=1 м3, вот сколько смеси понадобиться для стяжки пола.

Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

  • сбор нагрузок;
  • расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузкиЗначениеКоэффициент надежности
Стены и перегородки
Кирпич 640 мм1150 кг/м21,2
Кирпич 510 мм920 кг/м2
Кирпич 380 мм с утеплением 150 мм690 кг/м2
Брус 200 мм160 кг/м21,1
Брус 150 мм120 кг/м2
Каркасные 150 мм с утеплителем50 кг/м2
Перегородки гипсокартонные 80 мм30-35 кг/м21,2
Перегородки кирпичные 120 мм220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм625 кг/м21,2 — для сборных и 1,3 — для монолита
Деревянные по балкам150 кг/м21,1
Крыша по деревянным стропилам
С металлическим покрытием60 кг/м21,1
С керамическим покрытием120 кг/м2
С битумным покрытием70 кг/м2
Временные нагрузки
Полезная для жилых зданий150 кг/м21,2
СнеговаяВ зависимости от района строительства по п. 10.1 СП «Нагрузки и воздействия». Снеговой район определяется по СНиП «строительная климатология».1,4

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1,

где P — табличное значение несущей способности грунта.

M2 = Δ*S,

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

Следующая формула:

t = (М2/2500)/S,

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.

Расчет толщины плитного фундамента

Существенным недостатком, который имеет фундамент плита, является отсутствие полноценного цоколя. Поэтому используется две разновидности плавающих плит с ребрами жесткости:

чашеобразная плита – ребра жесткости направлены вверх, напоминают балки ростверка, жестко связанные с основной конструкцией вертикальной арматурой

перевернутая чаша – ребра жесткости направлены вниз, за счет чего, сама плита приподнята над грунтом, конструкция используется в утепленных плитах УШП

Ребра жесткости армируются каркасами по аналогии с ростверком, МЗЛФ. Это позволяет снизить толщину плиты в центральной части. Например, в УШП она составляет 10 – 15 см вместо стандартных 25 – 40 см, что позволяет снизить расход бетона на 20%.

Внимание: Ребра жесткости проходят по периметру плиты, под внутренними несущими стенами, через каждые 3 м вдоль короткой стены жилища. Кроме того, расчет толщины конструкции должен учитывать:

Кроме того, расчет толщины конструкции должен учитывать:

  • минимальное расстояние между арматурными сетками – 10 см, согласно СП 63.13330
  • защитный слой бетона – нижний у подбетонки 2 – 5 см, верхний 3 – 7 см

Таким образом, еще до начала вычислений минимальное значение толщины плавающей плиты без ребер жесткости можно выбрать предварительно:

  • трехэтажный кирпичный коттедж – от 40 см
  • двухэтажный бетонный, кирпичный дом – 25 – 35 см
  • двухэтажный сруб, жилище из газобетона – 30 – 40 см
  • каркасная конструкция, СИП-панели – 20 – 30 см
  • надворные постройки, пристрои к дому – 10 – 15 см

Если в проект заложен фундамент плита с ребрами жесткости, толщину центральной части снижают до 10 – 15 см. Расчет несущей способности плитного фундамента для малоэтажного строительства всегда показывает запас 200 – 300%. Однако, запрещено эксплуатировать подобный фундамент на свежих насыпях, торфяниках, пылеватых песках:

  • расчетное сопротивление этих грунтов недостаточно
  • здание будет просаживаться ежегодно

Единственным вариантом для строительства плавающей плиты на не стабильных грунтах является укрепление основания. Например, на торфяниках изготавливаются вертикальные дрены, пятно застройки нагружается песчаной насыпью. Вода выдавливается сквозь дрены, подстилающий слой уплотняет грунт. Строить фундамент по этой технологии можно через 6 – 12 месяцев.

Внимание: Если вместо стен коттеджа используются колонны (например, для панорамного остекления нижнего этажа), необходим расчет на продавливание плиты колонной. Для стен подобные вычисления не нужны, однако цоколь должен отстоять на 30 см минимум от края плитного фундамента внутрь

Это требование обусловлено тем, что нагрузки от веса силовых конструкций, распределяемые стенами, действуют, не только вертикально вниз, но и под углом 45 градусов наружу. Поэтому вектор сил должен располагаться внутри железобетона, а не выходить из плиты наружу. Таким образом, габариты плитного фундамента на 30 см больше размера коробки коттеджа с каждой стороны. Дополнительный расчет в этом случае не требуется.

Толщина подстилающего слоя не зависит от этажности дома, веса стеновых материалов. При высоком УГВ необходимо использовать щебень, который создает разрыв слоя капиллярной юбки. В песках почвенная влага способна подниматься вверх к бетонным конструкциям при отрицательном давлении. Поэтому песчаная фундаментная подушка применяется на участках, где горизонт грунтовых вод находится ниже 1 м от подошвы фундамента.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
