Основные характеристики бетонных винтовых свай для фундамента

Как рассчитать длину сваи рассчитать длину сваи

Для расчетов важно знать толщину плотного слоя почвы и глубину промерзания Для расчетов важно знать толщину плотного слоя почвы и глубину промерзания Размеры винтовых свай напрямую влияют на их стоимость. От решения вопроса о том, сколько метров свая будет длиной зависят затраты на их приобретение и установку

При определении их длины руководствуются следующими факторами:

  • глубина залегания плотного слоя почвы;
  • глубина промерзания почвы; глубина погружения лопастей;
  • расстояние от верха опоры до монтажных отверстий;
  • высота цоколя. Рассмотрим каждый фактор по отдельности.

Глубина залегания плотного слоя грунта толщина плотного слоя

Для возведения фундамента необходимо знать, на сколько метров в глубину следует погрузить стержень, чтобы достичь несущего пласта земли.

В районном отделе архитектуры или в аналогичном учреждении можно взять копию вертикальной съёмки залегания грунтов в месте строительства. На вертикальной съёмке будет видно, на глубине скольких метров залегают плотные слои грунтов.

Если нет такой возможности, используют ручной бур для получения образцов грунта.

Глубина промерзания почвы промерзание почвы

Для фундамента важно, на сколько метров в глубину промерзает почва. По величине промерзания почвы определяют, сколько метров составляет толщина почвы, подверженная пучению

Следует иметь в виду, что не все типы почв подвержены морозному пучению.

Длина стержней должна позволять её нижнему концу находиться ниже уровня промерзания почвы.

Если ввинченный стержень будет находиться в зоне промерзающего слоя земли, то его будет выталкивать наверх, увеличенная в объёме замёрзшая земля. Это может вызвать серьёзные повреждения фундамента строения.

Глубина погружения лопастей сваи

Лопасти должны обязательно достигать плотного слоя грунта. От того на сколько метров будет погружена в несущий слой почвы свая, зависит положение верхнего края лопасти. Верхняя кромка лопасти должна находиться в плотном слое грунта. Учитывая расстояние от лопасти до нижнего конца стержня, можно определить длину сваи от поверхности земли до кончика острия. О том, как установить винтовые сваи по уму, смотрите в этом видео:

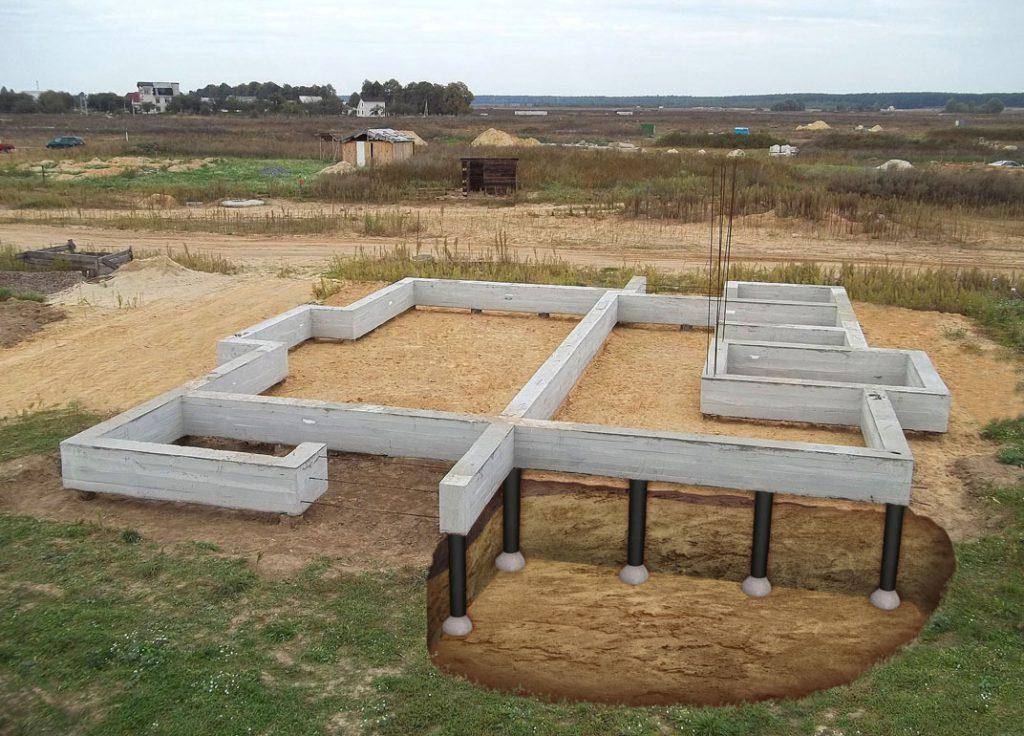

Фундамент из бетонных свай

Основание из бетонных свай подходит для всех видов грунтов (за исключением скалистых), гарантирует долговечность и прочность конструкции, стойкость к различным воздействиям, обходится сравнительно недорого, возводится быстро. Фундамент создается из большого числа , погруженных в грунт вертикально и объединенных бетонным каркасом, который называется ростверком.

Чаще всего такой вариант выбирают для строительства индивидуальных зданий на очень неустойчивых грунтах, а также при проектировании промышленных зданий, цехов, небольших торговых центров.

Для реализации проекта нужно меньше времени, трудозатрат, финансов, можно не выравнивать высотные перепады и сделать строение устойчивым даже при строительстве на подтопляемых участках.

Фундамент на железобетонных сваях допускает последующую установку основного ленточного основания. При выборе свай ориентируются на особенности грунта, смету, возможность использовать те или иные технологии, технику, инструмент и т.д. В частном строительстве возможно реализовать лишь проект дома на заливных опорах, другие варианты требуют привлечения крупной техники, мастеров и т.д.

Чем грозит неправильный расчет свайного поля

Свайный фундамент открывает сегодня огромные возможности для строительства на различных типах грунта, даже если это болотистая местность или песчаная, либо территория со сложным рельефом. Но стоит только разобраться, какие сваи лучше жб сваи или винтовые.

Ленточный и монолитный тип фундамента – это всё еще очень популярные технологии. В то же время здания на сваях не менее устойчивы, а стоимость на обустройство основания коттеджа или многоэтажки, даже промышленного здания, куда меньше. При этом скорость возведения свайного поля – всего от одного до нескольких дней.

К плюсам применения винтовых свай можно отнести:

  • простоту монтажа с помощью рычага лома или отрезка трубы – достаточно помощи пары товарищей;
  • низкую стоимость по сравнению со всеми разновидностями свай;
  • большой срок службы – не меньше 100 лет;
  • скорость монтажа – винтовые сваи устанавливаются очень быстро, всего за несколько дней;
  • возможность возведения каркаса дома без промедления, так как грунт при ввинчивании свай без пустот не даёт усадки;
  • всесезонность работ – такие сваи можно возводить в любое время года.

Процесс монтажа свайного фундамента на винтовых бетонных опорах включает в себя проведение инженерно-геологического изыскания, составление проекта, расчет необходимого количества материалов, монтаж свайного поля согласно проектной документации.

Инженерно-геологическое изыскание включает в себя следующие мероприятия:

  • Бурение скважин с отбором почвенных проб и описанием проходимых грунтов.
  • Проведение лабораторных исследования физико-механических свойств грунтов, подземных вод.
  • Статическое и динамическое зондирование грунтов.
  • Испытания грунтов динамическими и статическими нагрузками.
  • Монтаж в грунтах эталонных либо же натурных опор.
  • Исследовательские работы по определению влияния монтажа свайного фундамента на окружающую среду и на находящиеся вблизи будущего здания сооружения и конструкции.

Предлагаем ознакомиться Как построить бассейн из бетона

Составление проекта

На основе произведенных инженерно-геологических изысканий специализированной организацией производится составление проекта содержащего следующую информацию:

  • план фундамента (свайное поле);
  • спецификация элементов фундамента (свай) с указанием их марок и количества;
  • привязка фундамента к местности;
  • глубина вкручивания свай;
  • вид используемого для обвязки свай ростверка.

Проект также содержит подписи исполнителя (инженера проектной организации) и заказчика.

Рисунок 3. Проект свайного фундамента на бетонных винтовых опорах

Процесс монтажа винтовых опор из бетона включает в себя следующие операции:

  1. Бурение лидерного (направляющего) отверстия на глубину равную половине длины опоры – для данной операции используют ручной мотобур со шнеком необходимого диаметра.
  2. Вкручивание винтовой опоры вручную специальным ключом или с помощью гидравлического сваекрута.
  3. Засыпка лидерного отверстия грунтом – заполнять полость вокруг сваи можно как извлеченной при бурении лидерки почвой, так и непучинистым грунтом (речным песком или рыхлой супесью).
  4. Обрезка свай по одному уровню при помощи мощного бензореза с алмазным диском по бетону.

При монтаже фундамента из данного вида опор может возникнуть вопрос: нужно ли заливать во вкрученные винтовые сваи бетон? Ответ на него однозначен — заливка внутрь винтовых свай бетона нецелесообразна по нескольким причинам.

Ошибки при проектировании свайного поля – не соблюдение расстояния между опорами, глубины вкручивания – может привести к таким последствиям как:

  • Чрезмерный расход опор.
  • Неравномерная усадка различных частей свайного фундамента.
  • Постепенное разрушение несущих стен, кровли.
  • Повреждение коммуникаций (водопровода, канализации, газопровода) внутри задания.

Неправильно спроектированный и установленный бетонный фундамент на винтовых сваях в любом случае приведет к дополнительным расходам. И если при слишком частом расположении свай основание окажется хоть слишком дорогим, но при этом очень основательным, то при прочих ошибках фундамент будет ненадежным и непрочным, требующим реконструкции или демонтажа, с последующей установкой нового.

Методы

Подготовка к проектированию начинается с геологических изысканий на участке. Результаты исследований дают возможность оценить несущую способность почвы и определить, какие пласты будут несущими.

Затем собираются суммарные нагрузки проектного сооружения. При этом учитываются не только вес стен, перекрытий и крови, но также масса снегового настила и эксплуатационные нагрузки (вес людей, мебели, оборудования). Полученные сведения позволяют определить несущую способность одного опорного элемента, а также выбрать тип и количество свай.

Определение осадки силовой конструкции послойным суммированием

Метод заключается в суммировании показателей на сжатие всех пластов грунта, на которые оказывает давление опорная конструкция. Для этого необходимо определить осадку каждого слоя по формуле:

где:

  • Р – усредненное уплотняющее давление (берется из нормативной документации);
  • m – коэффициент, отражающий степень сжимаемости почвенных масс (определяется в результате компрессионных испытаний);
  • р – толщина исследуемого пласта.

Соответственно, суммарный показатель будет равен:

где:

  • Е – модуль деформации пласта;
  • β – коэффициент (принимается равным 0,8 согласно СНиП).

Полученные значения деформаций и осадок для свайного фундамента не должны превышать предельное значение совместной деформации основания и сооружения, установленные в СНиП 2.02.01-83.

Тип сооруженияМаксимальная осадка, см
Производственные и гражданские дома с монолитными перекрытиями10
Многоэтажные бескаркасные здания с несущими стенами из бетонных перекрытий12–18
Конструкции, в которых не возникают деформации от осадок20

Расчет основания по деформациям

Методика основана на проверке условия:

где:

  • p — среднее давление под подошвой фундамента; – равномерно распределенная нагрузка на пол нулевого этажа (для промышленных зданий , для жилых помещений – 1,5 кПа, бытовых – 2,0 кПа);
  • q – расчетное сопротивление грунта (берется из нормативной документации).

где:

  • N – суммарные проектные нагрузки с учетом веса фундамента и грунта, лежащего на его уступах;
  • Aф – площадь подошвы фундамента.

Установка винтовых свай своими руками. Подготовительные работы

Для установки крепкого долговечного фундамента следует провести предварительную подготовку. Она состоит из нескольких этапов:

  1. Изучение грунта на строительной площадке.
  2. Расчет веса готового дома.
  3. Подбор оптимальных свай. Произведение расчета их количества с учетом 2-х предыдущих пунктов.

Анализ грунта

Тип грунта напрямую влияет на технологию установки свай и строительства фундамента. Земельными исследовательскими работами занимаются специализированные компании. На основе полученного отчета можно судить о глубине промерзания почвы, ее количественном и качественном составе, глубине залегания водоносного слоя.

При устойчивом грунте можно проводить завинчивание свай, длина которых составляет 2,5 м. Если строительная площадка расположена на сложном рельефе, потребуются сваи разного размера с учетом перепада высоты.

Для измерения длины к веревке привязывают небольшой груз и опускают в отверстие до тех пор, пока он не достанет до дна. На веревке делают отметку и после вынимания груза измеряют длину до отметки. Использовать сваи нужно на 0,5 м длиннее, чем это необходимо по расчетам.

При строительстве в сейсмических зонах углубление должно доходить до 4,5 м.

Расчет массы дома

Точную массу дома определить не удастся, т.к. здесь имеет значение и вес всей мебели. Однако, показатель можно максимально приблизить к истинному. Для этого следует учитывать вес следующих элементов:

  • все строительные материалы, которые используются для возведения дома:
  • мебель, бытовая техника;
  • сантехника (ванна, унитаз, бассейн с водой);
  • массу людей, которые будут находиться в помещении;
  • пласт снега, который будет лежать зимой на крыше (примерные данные можно взять из специализированной карты по регионам).

Расчеты. Длина, диаметр, количество свай

Чтобы рассчитать количество необходимых труб, нужно учитывать несколько характеристик:

  • проект застройки;
  • размеры дома;
  • материал для строительства.
Материал, из которого состоит зданиеРасстояние, которое должно соблюдаться между опорами
Дерево, каркасная технология2,5-3 м
Газоблоки, пеноблоки, некоторые другие материалы, которые позволяют использовать свайный фундамент1,5-2 м

Если в регионе строительства отмечаются сильные ветра, опоры следует располагать с меньшим шагом (не 3 м, а 2,5 м).

Правила размещения свай. Разметка на местности

В первую очередь расположение наносят на бумагу. Делают это согласно проектным документам:

Площадь основания дома делят на прямоугольники.
Опоры обязательно должны присутствовать на каждом углу и в середине несущих стен.
Оставшееся расстояние между опорами делят на равные промежутки

При этом важно учитывать допустимый шаг с учетом особенностей строительства.
При наличии в доме камина или колонны, в этом месте также устанавливают опору.. После создания проекта свайного фундамента, следует переходить к разметке на местности

В те места, где будут ставить опоры, размещают деревянные брусья (нижний коней лучше заострить). Между этими кольями по периметру и диагоналям будущего фундамента следует протянуть веревки. Место расположение опор должно строго соответствовать проекту

После создания проекта свайного фундамента, следует переходить к разметке на местности. В те места, где будут ставить опоры, размещают деревянные брусья (нижний коней лучше заострить). Между этими кольями по периметру и диагоналям будущего фундамента следует протянуть веревки. Место расположение опор должно строго соответствовать проекту.

Какие требования ГОСТ предъявляются к винтовым сваям

Соответствие проектным нагрузкам свай регулирует ГОСТ 27751-2014.

Технические условия, регулирующие условия производства винтовых свай: ТУ 25.11.23-004-20882284-2017.

Качественная свая или нет, можно определить, прочитав техническую документацию производителя. Производство регулируется как минимум двумя ГОСТами:

  • для труб стальной электросварной прямошовной ГОСТ 10704-91, ГОСТ 10705-80;
  • для проката листового горячекатаного ГОСТ 19903-2015.

Также оценка качества металлических опор для свайного фундамента проводится с учетом таких нормативов:

  • требуемые размеры оснований под сваи – ГОСТ 10704-91 ст.3;
  • контроль качества, приемки труб из металла – ГОСТ 10705-80;
  • контроль отклонений от формы – ГОСТ 19903-2015;
  • система защиты от коррозии, методы коррозионных испытаний ГОСТ Р 9.905-2007.

Монтаж фундамента на винтовых бетонных сваях

Процесс монтажа свайного фундамента на винтовых бетонных опорах включает в себя проведение инженерно-геологического изыскания, составление проекта, расчет необходимого количества материалов, монтаж свайного поля согласно проектной документации.

Проведение инженерно-геологические изыскания

Инженерно-геологическое изыскание включает в себя следующие мероприятия:

  • Бурение скважин с отбором почвенных проб и описанием проходимых грунтов.
  • Проведение лабораторных исследования физико-механических свойств грунтов, подземных вод.
  • Статическое и динамическое зондирование грунтов.
  • Испытания грунтов динамическими и статическими нагрузками.
  • Монтаж в грунтах эталонных либо же натурных опор.
  • Исследовательские работы по определению влияния монтажа свайного фундамента на окружающую среду и на находящиеся вблизи будущего здания сооружения и конструкции.

Составление проекта

На основе произведенных инженерно-геологических изысканий специализированной организацией производится составление проекта содержащего следующую информацию:

  • план фундамента (свайное поле);
  • спецификация элементов фундамента (свай) с указанием их марок и количества;
  • привязка фундамента к местности;
  • глубина вкручивания свай;
  • вид используемого для обвязки свай ростверка.

Проект также содержит подписи исполнителя (инженера проектной организации) и заказчика.

Рисунок 3. Проект свайного фундамента на бетонных винтовых опорах

Монтаж свайного поля

Процесс монтажа винтовых опор из бетона включает в себя следующие операции:

  1. Бурение лидерного (направляющего) отверстия на глубину равную половине длины опоры – для данной операции используют ручной мотобур со шнеком необходимого диаметра.
  2. Вкручивание винтовой опоры вручную специальным ключом или с помощью гидравлического сваекрута.
  3. Засыпка лидерного отверстия грунтом – заполнять полость вокруг сваи можно как извлеченной при бурении лидерки почвой, так и непучинистым грунтом (речным песком или рыхлой супесью).
  4. Обрезка свай по одному уровню при помощи мощного бензореза с алмазным диском по бетону.

При монтаже фундамента из данного вида опор может возникнуть вопрос: нужно ли заливать во вкрученные винтовые сваи бетон? Ответ на него  однозначен – заливка внутрь винтовых свай бетона нецелесообразна по нескольким причинам.

Во-первых, залитый в сваю бетон не существенно увеличивает ее прочность и жесткость. Во-вторых, все металлические элементы опоры надежно защищены бетонной толщей от воздействия влаги и в дополнительной защите как в случае со стальными аналогами они не нуждаются. И наконец подобная заливка хоть незначительно, но все же увеличивает вес и без того тяжелых в переноске и транспортировке опор.

Более наглядно увидеть, как происходит описанный выше процесс можно в следующем видео:

Проектирование свайных фундаментов

Любой проект под сооружение должен соответствовать ГОСТу и установленным стандартам. Конкретные указания по расчету должны учитывать:

  • прочность материала;
  • сопротивление основания сваи;
  • износ железобетонной конструкции в результате чего появляются трещины;
  • усадка основания от приложенных нагрузок;
  • смещение слоя грунта вместе с фундаментом под действием горизонтальных нагрузок;
  • применение мероприятий по предотвращению смещения;

Также должны рассматриваться условия грунта и особенности некоторых свай.

При расчете модели «ростверк-сваи-грунтовые воды» погрешность должна отклоняться только в сторону запаса. При этом, если не выполняется хотя бы одно из требований следует рассмотреть другие варианты существующих фундаментов.

Полые сваи круглого сечения

Применение круглых железобетонных свай в большей степени относится к индустриальному, гидротехническому и энергетическому строительству. В отличие от прямоугольных элементов, круглые изготавливаются методом центрифугирования, значительно повышающего плотность и прочность бетонной смеси. Благодаря лучшей технологичности и тонкостенной конструкции, круглые полые сваи легче сплошных аналогов, на них расходуется меньший объем бетона и количество арматуры.

Они выпускаются с заостренным и открытым концом, диаметром от 300 мм до более чем метрового сечения, длина сваи начинается от 6 м. Оголовок круглой сваи может снабжаться обоймой для наращивания секций. Кольцевой нож на нижнем обрезе элемента увеличивает удельное давление на грунт, способствуя эффективному погружению.

Стоит упомянуть такую особенность работы полых свай, как формирование грунтового ядра внутри полости при погружении. Обладая высокой плотностью в следствии механических нагрузок, оно придаёт свае дополнительную несущую способность.

Чем хорош фундамент на ЖБ сваях

Преимуществами свайного фундамента из железобетонных свай выступают:

легкость и оперативность возведения; надежность; отличная прочность; высокая устойчивость; отсутствие гниения и разрушения насекомыми; большая несущая способность; возможность применения на любых грунтах (исключение составляет скалистая местность); возможность возводить такое основание в любой сезон; значительное снижение объемов работ, что немаловажно при строительстве дома на плотном грунте; экономичность – если сравнить свайный фундамент из железобетона с полноценным монолитным или ленточным, то он в несколько раз дешевле; длительный срок службы

Выбор винтовых свай при различных условиях

Разберем, какие факторы влияют на выбор типа металлических опор для свайного фундамента.

На фото отображен процесс монтажа свайно-винтового фундамента строительной компанией.

Тип грунта, уровень залегания грунтовых вод

Винтовые сваи подходят для следующих типов грунта:

  • суглинки;
  • торфяника;
  • болотистой почвы;
  • затапливаемой почвы;
  • глинистой;
  • супеси.

По плотности грунта подходят как для плотных, так и для рыхлых почв.

Ограничений во времени года для строительства указанного типа фундамента нет. Это может быть, как зимой, так и летом. При этом к обустройству строения можно приступать сразу после установки свай.

Кроме того, сваи можно вкручивать на участках с сильным перепадом высот. Выравнивать все по одному не нужно.

Во время монтажных работ любые вибрационные нагрузки на грунт сведены к минимуму.

Минимальная глубина установки – 1,5 м, максимальная – 8 м. Для свайных оснований в Московской области чаще всего применяют сваи длиной 2,5-4 м.

Единственное исключение – свайные фундаменты не обустраиваются на скалистом грунте, где содержатся крупные обломки щебня, гравия, гальки, поскольку при ввинчивании куски камней могут повредить целостность, форму лопасти.

Материал, тип строения

Свайно-винтовое основание оптимально для строений в один, максимум два этажа (мансарды), а также для жилых домов из бруса, бревен, бани и беседки из пиломатериалов, забора. Допустимо применять их под строения из пеноблоков небольшой площади.

При свайном основании невозможно обустройство подвала.

В каких случаях используется бетонный ростверк

Бетонный ростверк – один их самых надежных способов обвязки. Он обладает двумя ключевыми преимуществами – прочностью бетона и устойчивостью к выдавливающей силе.

Ростверк на бетонных сваях подходит для возведения домов из кирпича, пеноблока, газосиликата и иных непластичных материалов. Он исключает прогиб при пиковых нагрузках.

Кроме возведения домов свайный ростверк используется и в других случаях:

  1. Если нужно придать цоколю более эстетичный вид. На бетонный цоколь можно установить сайдинг, его можно перекрасить или оштукатурить.
  2. При необходимости утеплить пространство под строением или протянуть какие-либо коммуникации.
  3. При строительстве заборов. В данном случае ростверк используется одновременно для эстетики и для установки кирпичных столбов.

Противопоказанием к установке винтовых свай считаются текучие грунты и очень глубокие торфяники. Не рекомендуется устанавливать сваи в скальные основания. Для каменистых грунтов можно использовать винтовые сваи с наконечником литым.

Видео о бетонном фундаменте на винтовых сваях:

https://youtube.com/watch?v=7DQqVrLpixc

Способы погружения СВС

Все типы винтовых свай лучше вкручивать без использования спецтехники. Исключением являются участки со значительным перепадом высот, где неудобно перемещаться с рычагами вокруг вертикально установленной сваи.

При ручном вкручивании свай для основания дома рычаги (обрезки труб, ломы) фиксируются на теле несколькими способами:

  • в отверстия – прожигаются сваркой или просверливаются коронкой;
  • в технологические петли – привариваются в верхней части, позже срезаются УШМ;
  • специальными захватами – аналог трубного ключа с сухарями.

Спецтехника не нуждается в специальных приспособлениях, в навесном оборудовании предусмотрена возможность надежного зацепления тела сваи. Этот вариант предпочтительнее при мелком шаге свайного поля, вблизи деревьев или внутри плотной застройки.

В любом случае требуется защита внутренней поверхности тела свай бетоном, наружную поверхность можно покрасить дополнительно сразу после покупки СВС у производителя.

Определение крутящего момента

Для обеспечения максимального ресурса дома недостаточно купить СВС, вкрутить их ниже отметки промерзания, смонтировать оголовки и ростверк. Лопасти должны погрузиться в пласт с нормальной несущей способностью, поэтому глубина промерзания не является показателем глубины заглубления. Например, на болотистом участке может попасться плавун или торфяник, СВС нужно погрузить ниже него.

Поэтому ручное вкручивание предпочтительнее на ровных участках, где рабочим удобно перемещаться по кругу с рычагами. На неровном рельефе можно использовать спецтехнику. Однако оба способа наиболее эффективны лишь при гарантированном достижении несущего пласта. Его глубину можно определить двумя способами:

  • заказав геологоразведку участка – цена изысканий около 30 тысяч рублей, определяется уровень грунтовых вод, состав почвы в каждом пласте и прохождение в пятне застройки сторонних коммуникаций;
  • выполнить пробное погружение – стоит 2 – 5 тысяч, позволяет вычислить УГВ, глубину несущего пласта;

Второй способ гораздо дешевле, поэтому используется в 80% случаев. Для этого применяется комплект SMP производителя Скиф, состоящий из 4-х метровой составной СЛС, СВС, рычагов (2 м каждый), прибора УККМ, позволяющего измерить усилие затяжки.

После прохождения отметки промерзания этим прибором контролируется крутящий момент. При достижении несущего пласта резко увеличивается крутящий момент, замеряется проектная глубина для конкретного участка. После этого застройщик может смело заказывать сваи необходимой длины в нужном количестве.

Пробные СВС не нужно заливать бетоном, так как этот комплект многоразовый, свая демонтируется для следующих испытаний. При значительном периметре пятна застройки учитывается шаг свайного поля, комплект Скиф может вкручиваться в нескольких местах.

Способы устройства буронабивных свай

В зависимости от прочностных и несущих показателей грунта применяются разные типы обустройства буронабивных свай

В зависимости от прочностных и несущих показателей грунта применяются следующие типы обустройства буронабивных свай:

  1. Сухой, при котором не применяется дополнительного крепления стенок скважины;
  2. С применением глинистого раствора для укрепления и минимизации обрушения стенок скважин;
  3. Крепление обсадной трубой.

Разберем все варианты подробнее:

  1. Сухой способ показан для устройства скважин в грунтах высокой устойчивости: присадочных, глинистых полутвердой, тугопластичной консистенции, которые могут держать стандартные параметры диаметра стенок свай. Скважина пробуривается на нужную глубину, после завершения работ по бурению, при необходимости скважину армируют каркасом и затем проводят процесс заливки бетона. Бетонирование происходит методом вертикального перемещения трубы (стандартным). Сухой способ применяется для изготовления буронабивных свай диаметра 400-1200 мм длиной до 30 метров.
  1. Песчано-глинистые или глинистые растворы применяются для укрепления стенок скважины. При этом соблюдается не только повышение прочности грунта, но и предотвращение размывания свай подземными водами. Скважины бурят обычным способом, а раствор подается по мере бурения под давлением. Смесь поднимается вверх стенок, выдавливая из отверстия разрушенные грунты. Для обеспечения нормируемого расхода смеси, обустраивается отстойник с фильтрами, где происходит осаждение грунта и состав подается снова в скважину. Излишки глинистого раствора поднимаются вверх в процессе бетонирования формы.
  1. Третий вариант обустройства основания подразумевает применение обсадных труб. Данная технологическая тонкость позволяет создавать прочный и надежный фундамент на грунтах любой несущей способности. Обсадные трубы могут быть оставлены в скважине или вынуты в процессе заливания бетона. Бурение производится вращательно-ударным способом. После зачистки шурфа подается раствор бетона, формируется свая посредством вертикально перемещаемой трубы.

Необходимо помнить, что вне зависимости от типа свай, процесс бетонирования непрерывный

Необходимо помнить, что вне зависимости от типа свай, процесс бетонирования непрерывный! Но если сваи располагаются с шагом меньше 1,5 метров, то их бетонируют через одну, чтобы не нанести повреждения уже готовой свае, когда придется трамбовать смесь в соседнем шурфе. Пропущенные элементы бетонируют только после того, как ранее подготовленные сваи уже набрали достаточную прочность.

Буронабивные сваи имеют как плюсы, так и минусы, сдерживающие широту применения конструкций. К последним относятся такие факторы, как:

  • Сниженная удельная несущая способность, по сравнению, например, с ленточным фундаментом;
  • Высокая трудоемкость работ, например, в сравнении с винтовыми сваями;
  • Обязательность закрепления свайных скважин в слабых грунтах;
  • Сложности процесса бетонирования в почвах с повышенным водонасыщением;
  • Невозможность контроля качества готовых свай.

Обустройство буронабивных свай показано в теплое время года, когда грунт достаточно прогрет – это требуется для схватывания бетонной смеси. Однако, если температурный режим низкий, применяется подогрев. Это технология, применяемая именно для строительства фундамента зимой и обеспечения должной крепости несущей основы. Бетон в сваях буронабивного типа греется посредством трубы, закладываемой в тело сваи. Технологически иногда допускается прогрев посредством электрических приборов, но это дорого. Обязательность применения прогрева показана правилами СНиП, при этом снижается опасность деформации конструкций из-за морозного пучения. Чтобы максимально минимизировать такие риски, лучше всего отлить сверху фундамента на буронабивных сваях монолитную плиту и обустроить ростверк выше уровня земли.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
