Что такое опалубка
Термин «опалубка» обозначает специальное строительное заграждение, с помощью которого осуществляется формовая заливка бетона. В процессе жидкий раствор выливается в заготовленную форму, вибрируется специальными устройствами для уплотнения и удаления пузырьков воздуха, приводящим к внутренним разрушениям, и оставляется до затвердевания.
При этом опалубка позволяет придавать будущему фундаменту различные формы и конфигурации, а также, при выполнении ее с определенной точностью, позволяет получить ровную горизонтальную поверхность ленточного фундамента, готовую к кладочным работам.
Назначение
Опалубка для ленточного или монолитного фундамента представляет собой форму, в которую заливают бетонный раствор. Ее делают в виде щита из деревянных досок или фанеры, материалов с добавлением полимеров. В результате образуется емкость, форма которой совпадает с бетонной лентой или монолитным основанием. Щитовую конструкцию возводят на участке отливки по размерам, указанным на рабочих чертежах.
Традиционно конструкцию возводят из обрезной доски. Более удобной является специальная опалубка из полимерных материалов. Она предназначена для многоразового использования. Для монтажа опалубочной конструкции используют прочный материал, чтобы он выдерживал давление, возникающее при твердении цементного раствора. Форма должна быть герметичной, чтобы раствор не вытекал через щели.
Крыльцо для частного дома своими руками: идеи и примеры с фотоВ загородном доме крыльцо – неотделимая часть входа в здание. Кроме практического назначения, оно украшает:…
Конструкцию собирают из отдельных деталей. Внутренняя поверхность, контактирующая с бетонным раствором, должна быть чистой и ровной. Тогда после снятия формы основание требует минимальных отделочных работ. Элементы опалубки прочно соединяют друг с другом. Фиксацию выполняют только качественными элементами. При неправильном креплении фундамент дома получается деформированным.
Как рассчитать количество?
Простейшим способом расчета является использование онлайн-калькулятора. В соответствующие окошечки вводятся собственные данные — высота ленты, общий периметр, умноженный на 2, и тип материала.
В результате получается количество древесины в кубометрах. Это удобно, так как обычный расчет производится по площади, которую уже после переводят в кубометры.
Для тех, кто не доверяет онлайн-калькулятору, пригодится методика расчета:
Кроме этого, надо вычислить количество планок, необходимых для создания поперечин и упоров. Оно определяется произведением общего числа щитов на количество планок одного щита.
Виды съемной опалубки
При изучении того, из чего сделать опалубку, следует учесть характеристики используемого материала и рассмотреть, насколько он подходит для фундамента.
Доски
Допустимо использовать любой пиломатериал, но больше всего подходят доски из сосны и ели. Это дерево не разрушается при высокой влажности и обладает высокой прочностью, что необходимо при использовании опалубки для фундамента.
Перед тем как выставить опалубку, изучается то, для какого фундамента она применяется. К примеру, если его толщина не превышает 30 см, то дерево берут толщиной более 2,5 см. Если фундамент получается более крупным, то доски берут с толщиной не менее 5 см.
К преимуществам такой опалубки относят доступность, поскольку для нее подходят любые пиломатериалы. Некоторые в целях экономии берут доски, которые остались от каких-то других работ. Однако, при использовании такого каркаса требуется дополнительное укрепление, иначе становятся возможны протечки.
Фанера, ДСП, ОСБ
При установке одноразовой опалубки для ленточного фундамента используют любой из этих материалов. Их выбирают из-за стоимости, но производители уже научились делать недорогие товары с защитой от влаги. Ламинированная фанера подходит для многократного использования.
Плиты берут с толщиной более 2 см, иначе конструкция развалится еще на этапе застывания. Некоторые дополнительно укрепляют опалубку деревянным брусом, его берут для создания упора.
Фанера и листы ДСП выпускаются крупными, поэтому на устройство опалубки требуется минимум времени.

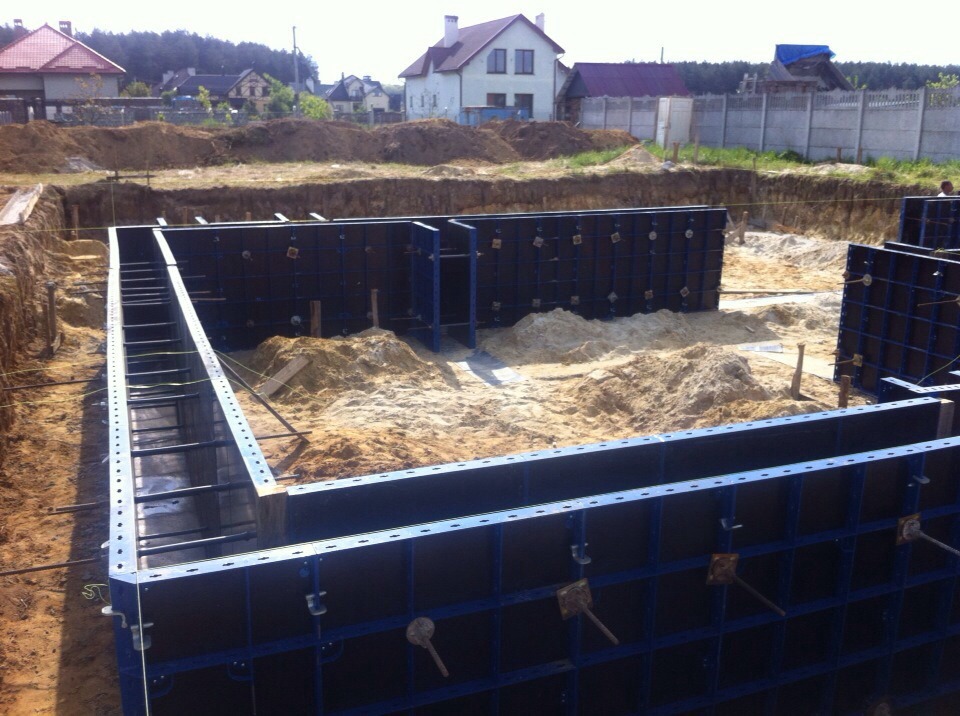

Металл
До того как сделать опалубку из металла, подбирают материал, толщина которого превышает 2 мм. Подойдет алюминий и его сплавы. Она получается более прочной и подходит для многоразового использования.
После установки конструкции фундамент становится прочным, а поверхность застывающего бетона остается гладкой, поэтому его не приходится дополнительно шлифовать. Металл отличается тем, что он не впитывает влагу, поэтому такая опалубка больше подходит для создания фундамента своими руками.
Полимерные плиты
По своей текстуре они напоминают фанеру. Выпускаются разной формы и толщины, поэтому человек может сам подбирать материал. Полимеры необходимы для жесткого каркаса. Обычно их используют для создания многоэтажных домов или типовых строений.
Как залить опалубку
Форумчане рекомендуют, как залить опалубку: при высоте стен более 2-х метров следует разбивать заливку на два этапа и бетонировать за один раз не более 1-1.2 метра. Потом переставлять опалубку выше. Помимо того, что эта самодельная съемная опалубка дешевле (по материалам), чем смонтированная сразу на всю высоту, значительно уменьшается риск того, что она выдержит нагрузки при заливке бетона.
Причём, заливать в опалубку такое количество бетона и вибрировать его нужно слоями толщиной по 50 см, круг за кругом, пока не будет залита необходимая высота фундамента. Это позволит избежать излишней нагрузки в одной точке опалубки, т.к. высота заливки опалубки бетоном увеличивается постепенно. И к моменту достижения заданной высоты нижний слой бетона уже схватится, что, соответственно, уменьшит давление на стенки опалубки.
И в заключение, несколько советов от форумчан по приёмке бетона:
Бетон любой марки для заливки фундамента необходимо заказывать с небольшим запасом – примерно 1м3 в плюс. В случае, если часть бетона «убежит» при заливке или на бетонном узле «недольют» раствор, останется запас;
- Заранее определяется место, куда можно будет слить излишек бетона. Это может быть подъездная дорога;
- Бетононасосу для работы нужна площадка примерно 6х8 м;
- Заливка бетона в опалубку не начинается, пока не будет приготовлен ремонтный комплект — это условия является обязательным. Подпорки, колья, доски, молоток, гвозди, кувалду, вёдра, лопату, ёмкость, куда можно временно слить вылившийся бетон, запасной деревянный щит. Если опалубку «рванёт» при заливке бетоном, то бегать по участку и искать способ заделать брешь, просто не будет времени;
- При заливке фундамента бетононасосом нужно сразу договорится на бетонном узле, чтобы миксеры с бетоном шли друг за другом, без перерыва. Это позволит избежать простоя и, как следствие, дополнительный платы за аренду дорогой техники;
- При приёмке бетона обязательно надевать защитные очки и одноразовые медицинские перчатки на руки. Бетон при попадании на отрытую кожу может вызвать химический ожог;
- Обязателен головной убор и плотная одежда. Причём, одежда подбирается такая, которую потом будет не жалко выбросить.
Как заливать бетон в опалубке.
Залить фундамент «в землю» можно, если воспользоваться советом форумчанина. Прочтя эту тему: вы поймёте, как правильно сделать опалубку. Также вы можете ознакомиться с результатами спора: «А нужна ли вообще деревянная опалубка» Дополнительно посмотрите видео с мастер-классом от FORUMHOUSE, по монтажу многоразовой опалубки.

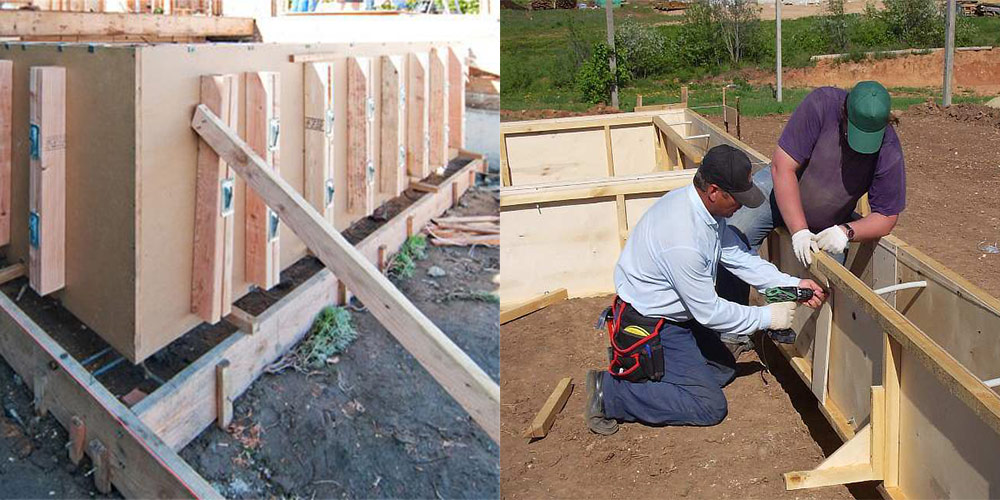

Процесс изготовления съемной опалубки из досок
Рассмотрим, как можно сделать съемную опалубку для фундамента из деревянных досок своими руками, и какие материалы могут потребоваться.
Необходимые материалы
Как правило, огромного количества материалов для создания опалубки не требуется, однако лучше всего для нее использовать качественные материалы, поскольку если на поверхности досок будут дефекты, ямки, щели, то это снижает прочность фундамента. Так для ее создания необходимо подготовить:
- Деревянные доски толщиной около 2,5-3 см.
- Брус для закрепления щитов.
- Саморезы для крепления всех элементов опалубки.
- Арматура или деревянные колышки.
- Шуруповерт.
Технология изготовления и монтаж опалубки
Опалубка под фундамент своими руками должна устанавливаться на ровную и чистую поверхность, поэтому заранее необходимо убрать все загрязнения и мусор с участка, поскольку после установки этого сделать уже не получится. Поверхность грунта не должна иметь перепадов высоты, поэтому необходимо заранее ее выровнять, если есть необходимость.
Внутренняя поверхность опалубки должна четко соответствовать ширине бетонного фундамента, а поверхность стен опалубки должна быть гладкой и не иметь дефектов.
Опалубка для фундамента: как избежать ошибок и выполнить монтаж своими руками
Любая постройка требует организации надежного основания. Для того чтобы придать бетонному фундаменту необходимую форму, используется специальная конструкция – опалубка. Она может быть разных типов в зависимости от особенностей строения. Опалубка для фундамента своими руками выполняется в несколько этапов. Ее можно сделать из разных материалов. Самостоятельная сборка конструкции требует изучения инструкции и соблюдения монтажных правил.
Опалубка для фундамента. Как избежать ошибок и выполнить монтаж своими руками
Опалубка: что это такое? Условия сборки конструкции
Для того чтобы фундамент приобрел форму после заливки, используются различные материалы, из которых собирается опалубка. Чаще всего такие конструкции выполняются из древесины. Существуют и более современные варианты, которые конструируются из полимерных материалов, отличающихся высокими техническими характеристиками. Опалубка выполняет следующие функции:
- создает форму, необходимую для застывания бетонного основания;
- придает ровную текстуру поверхности;
- изолирует конструкцию от почвы (при необходимости).
Для того чтобы дать ответ на вопрос о том, что такое опалубка, необходимо более детально ознакомиться с особенностями данной конструкции. Правильный монтаж опалубки требует соблюдения определенных условий.
В первую очередь необходимо подготовить грунт в том месте, где будет выполняться заливка основания будущей постройки. Он должен быть полностью очищен от мусора и посторонних примесей.
Опалубка фундамента состоит из отдельных элементов. В качестве формирующей основы используются щиты, изготовленные из древесины или другого подходящего материала. На внутренней стороне, которая будет соприкасаться с бетонным раствором, не должно быть никаких загрязнений. Поверхность должна быть максимально ровной. Это позволит минимизировать отделочные работы после демонтажа форм.
При монтаже опалубки особое внимание стоит уделить креплению отдельных составляющих между собой. От качества фиксаторных элементов зависит, насколько хорошо опалубка справится с формирующей функцией
Крепления, организованные неграмотно, могут стать причиной деформации бетона.
Опалубка для столбчатого фундамента (а также ленточного или монолитного) должна быть полностью герметичной. Только в этом случае возможна правильная формовка основания. Перед тем как приступить к монтажу опалубки, необходимо ознакомиться с возможными ее типами.
Съемная опалубка очень быстро демонтируется после застывания бетона
Разновидности конструкций: несъемная и съемная опалубки для фундаментов
В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.
Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.
Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.
Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.
Несъемная опалубка для фундамента
Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.
Комбинированная опалубка: особенности конструкции
В некоторых ситуациях для формовки основания здания применяют комбинированные конструкции. Смешанный вариант, включающий в себя элементы съемных и несъемных опалубок, рекомендуется использовать в том случае, если постройка сооружается на сыпучем грунте.
Виды ленточного фундамента по глубине заложения
Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:
- по глубине заложения;
- по способу устройства.
Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.
Мелкозаглублённый ленточный фундамент
Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.
Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков
Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.
Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта
| Глубина промерзания непучинистых типов грунта | Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции | Глубина заложения фундамента |
| до 2 метров | до 1 метра | 0,5 м |
| до 3 метров | до 1,5 метров | 0,75 м |
| более 3 метров | от 1,5 до 2,5 м | 1 м |
| от 2,5 до 3,5 м | 1,5 м |
Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м
Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:
- в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
- при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
- при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.
Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.
Заглублённый ленточный фундамент
Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.
Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы
Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.
Возведение ленточного фундамента глубокого заложения рекомендовано:
- в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
- если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
- при наличии мелкозернистых типов грунта, перенасыщенных влагой.
Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.
Как сделать опалубку для фундамента из досок
Технология сборки опалубки отработана давно и проверена на огромном количестве строек. Человек, умеющий работать с деревом, в состоянии изготовить детали и собрать всю конструкцию самостоятельно.
Что нужно для работы
Для работы нужно подготовить инструменты и материалы. Инструмент нужен традиционный плотницкий: пила-ножовка (а лучше две – для продольной и поперечной пилки), рубанок, молоток, гвозди в большом количестве, гвоздодёр. Ещё нужны доски выбранного размера. Их количество определено расчётом. Потребуется брусок на поперечные связи досок, на подпорки и раскосы. И, конечно, шпильки, из расчёта одна на каждые 2–3 метра длины стенки.
Пошаговая инструкция по изготовлению
Технологию монтажа опалубки можно представить в виде нескольких шагов:
- рытьё траншеи или котлована;
- подготовка секций стенки опалубки;
- сборка стенок опалубки в траншее;
- укрепление стенок подкосами и шпильками;
- комплексная проверка правильности сборки, отсутствие щелей;
- проверка застывания бетона;
- разборка и уборка опалубки.
При проверке тщательно проверяются все геометрические размеры, горизонтальность и вертикальность установки, отсутствие щелей.
Монтажные ошибки
Ошибки при сооружении деревянной опалубки для ленточного фундамента типичны. Поэтому их не надо совершать.
- Если колья вбить ближе к стенкам траншеи, то появится большая вероятность, что стенки эти обрушаться. Это в основном относится к опалубке для цоколя.
- Если не установить раскосы, то щиты, скрепленные поперечинами, могут давление бетонного раствора и выдержать. Но в процессе вибрации материала давление увеличится, что приведет к развалу деревянной опалубки для фундамента.
- Нельзя использовать для ленточного фундамента опалубку, которую изготовили из не совсем прочных материалов. Основа дома должна выдерживать большие нагрузки, а значит, и фундамент должен быть прочным. А опалубка — это форма фундаментной конструкции, а она должна быть прочной.
- Возведенная опалубка для ленточного фундамента своими руками должна соответствовать ГОСТу под номером 52085 — 2003. То есть, эта строительная конструкция имеет определенные нормативы, по которым она должна сооружаться. Отступление от норм ведет к снижению качества не только конструкции, но и фундамента. Поэтому когда ставится вопрос, как правильно сделать опалубку, обращаемся к ГОСТу.
Используемые материалы
При устройстве ж/б фундаментов под частный дом, баню и другие капитальные постройки применяется 2 разновидности опалубок – съемная и несъемная. Ограждение первого типа – многоразовое, использующееся повторно на следующих объектах строительства. Одноразовые опалубочные конструкции не снимаются с отвердевшего монолита и остаются служить в качестве внешней оболочки.
Съемную опалубку можно сделать из следующих стройматериалов:
- дерево – обрезная доска и брус;
- фанера, листы ОСБ;
- плиты цементно-стружечные (ЦСП), больше известные как плоский шифер;
- подручные материалы, имеющиеся в хозяйстве, — листы железа, глухие деревянные двери, ДСП от старой мебели.
Щитовая деревянная конструкция съемного типа
Примечание. Какой бы стройматериал ни использовался в качестве ограждения, стены опалубки придется усиливать укосами и распорками. Указанные элементы изготавливаются из бруса, металлических труб или другого проката.
Сборка несъемных конструкций производится из таких материалов:
- плитный пенопласт высокой плотности;
- экструдированный пенополистирол;
- те же плиты ЦСП;
- для столбчатых фундаментов – стальные и асбестовые трубы диаметром свыше 20 см.
Фундаментные столбы с несъемной опалубкой из асбестоцементных труб
Справка. Иногда в качестве опалубки выступает кладка из кирпича либо газобетонных блоков.
В подавляющем большинстве случаев загородные коттеджи и придомовые постройки возводятся на железобетонном основании в виде ленты или столбов, связанных балками. Свайно-винтовые фундаменты устраиваются без бетонирования и в ограждающих конструкциях не нуждаются.
Мы предлагаем рассмотреть установку разборной деревянной опалубки ленточного фундамента, изображенной выше на фото. Технология сборки довольно проста и применима в случае использования других материалов – фанеры, ЦСП и так далее.
Пример использования фанеры OSB
Съемная и несъемная
По принципу использования опалубка бывает съемной (разборной) и несъемной. Как понятно из названия, съемная разбирается после того как бетон наберет прочность выше критической (порядка 50%!)(MISSING). Потому она может быть использована несколько раз. В зависимости от материала один и тот же комплект может выдержать от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые — сотен раз.
Съемная опалубка демонтируется после того как бетон набрал 50%!п(MISSING)рочности
Несъемная опалубка становится нераздельной частью фундамента. Такие системы стали использовать относительно недавно. Делают их в основном из экструдированного пенополистирола. Выпускаются блоки разной конфигурации, которые соединяются между собой при помощи замков и металлических шпилек. Из блоков, как из конструктора, набирается необходимая форма.
Несъемная опалубка становится частью фундамента — она по совместительству еще и теплоизолятор
Несъемная опалубка из пенополистирола не только придает форму, но также одновременно является тепло-гидро изоляцией, также имеет звукоизолирующие свойства. Стоит она немало, но сразу решает много проблем, причем значительно сокращается время, затрачиваемое на устройство фундамента.
Есть еще один вид несъемной опалубки — пустотелые бетонные блоки. Они также есть разной конфигурации — стеновые, угловые, с радиусом и т.д. Состоят из двух-трех стенок и нескольких перемычек, удерживающих стенки в определенном положении. Соединяются друг с другом при помощи замков, армируются прутами.
Изготовление и монтаж
Весь процесс можно разделить на несколько ключевых этапов:
- Подготовительный – расчеты и закупка стройматериалов.
- Переход к полевым работам – разметка участка и рытье траншеи по заданным параметрам.
- Изготовление заготовок для щитов (если это не штампованный материал для опалубки).
- Вбивание опорных брусьев в землю.
- Установка заслонок.
- Укрепление.
Сборка щитов
Размер заслонок выбирают с учетом геометрической формы основания так, чтобы их высота была больше глубины бетонной подушки. Длина элементов выбирается произвольно, но оптимальной считается величина не более 3 м. Суммарная длина заслонок должна соответствовать длине ленты.
Особенности установки
Готовые заслонки устанавливают по разметке строго в вертикальной плоскости. Для удобства можно заблаговременно по периметру основания вбить вертикальные брусья и к ним вплотную выставить стенки опалубки.
Рабочий должен добиться плотного прилегания элементов, чтобы бетон не вытекал через щели. Вооружившись уровнем и молотком, ему необходимо все щиты выставить точно в одной плоскости и на одной высоте.
Если щиты не имеют длинных брусьев, которые могли бы войти в грунт и удерживать конструкцию, то предварительно по периметру траншеи выставляются вертикальные брусья. Эти элементы послужат опорой щитам, которые должны быть плотно к ним приставлены с помощью распорок и укосов.
Укрепление
Стенки опалубки во время заливки бетона подвергаются большой нагрузке и могут развалиться. Чтобы этого не произошло, устанавливают дополнительные элементы, усиливающие конструкцию.
Снаружи стенки удерживают раскосы и опоры. Их размещают с шагом не меньше, чем 1 м
Особое внимание уделяют углам опалубки, где опора нужна сразу с двух сторон. Если высота щитов больше 2 м, то выставляют опоры по периметру в два ряда: верхний и нижний
Изготовление щитов из дерева
Деревянная опалубка
Опалубку, изготовленную из деревянных досок, требуется максимально подгонять, добиваясь минимальных зазоров между двумя досками, чтобы бетонная смесь не вытекала из короба через существующие щели. Опалубочные формы должны обладать максимальной гладкостью, не иметь изъянов, в таком случае финишную отделку стенок фундамента будет очень легко довести до совершенства.
Деревянную опалубку изготавливают в форме продолговатого щита, при установке элементы скрепляются между собой с помощью металлического крепежа (гвоздей и саморезов). Древесину выбирают хвойных пород, идеально подходят струганные обрезные доски толщиной 25 мм, при ширине до 150 мм.
Стойки и рамы формы для монолитного фундамента изготавливаются из деревянных брусков – эти элементы обеспечивают устойчивость щитов во время заливки бетонного раствора.
Сборка опалубки
При сборке опалубки своими руками важно, чтобы доски были прочными: они должны будут удерживать массу бетона до его застывания. Размеры опалубочных плит зависят от геометрии фундамента
Высота немного превышает высоту фундамента, и мы сами определяем длину каждой панели, обычно от 1,2 до 3 м.
Работать с очень длинными конструкциями неудобно, поэтому оптимальная длина составляет около 2 метров. Общая длина всей опалубки должна быть такой, чтобы она точно сидела на разметке фундамента (не забудьте учесть толщину панели).
Как сделать опалубку для фундамента из досок?
При изготовлении опалубки из досок нарежьте несколько кусков одинаковой длины, скрепите их между собой гвоздями или саморезами. Если используются гвозди, их вбивают с внутренней стороны доски и загибают за балки. С саморезами проще работать: их не нужно гнуть, так как они обеспечивают плотное соединение элементов благодаря резьбе. Они прикручиваются к внутренней стороне плиты (той, которая будет обращена к стене фундамента).
Закрепите первую и последнюю стойки на расстоянии 15-20 см от края. Между ними, на расстоянии 80-100 см, размещаются дополнительные доски. Чтобы было удобно устанавливать опалубочные элементы, сделайте два или три бруса (по краям и в середине) на 20-30 см длиннее. При установке их затачивают и вбивают в землю.
Фанерные или ОСБ-панели устанавливаются на каркас из балок
Во время установки важно укрепить углы. Они являются самым слабым местом в этой конструкции
Они могут быть усилены металлическими уголками.
Дополнительные комплектующие опалубки
На стяжной болт при монтаже надевается трубка ПХВ, она защищает болт от бетона и позволяет снять его при демонтаже опалубки. Чтобы бетон не попал в трубку, её закрывают пластиковым фиксатором «конус». На арматуру для защиты металла от коррозии надевают пластмассовые фиксаторы «звёздочка».
Для обеспечения безопасности рабочих при заливке перекрытий используют кронштейны, ограждающие края столов опалубки и перекрытия. Для безопасной работы монтажников опалубки и строителей, выполняющих заливку бетона в опалубку стен, применяют кронштейны подмостей с перилами ограждений длиной 1500-2400 мм. Защитно-улавливающие сетки длиной 1500-2400 мм страхуют рабочих на случай падения, предохраняют от падения с высоты инструмент, материалы.
Для любых конструкций из бетона, во время строительства, обязательно потребуется опалубка. Это совсем не второстепенная работа, как могут подумать многие. .
Строительство долговечных и качественных монолитных сооружений невозможно без использования добротной опалубки, собранной из качественных элементов. В состав опалубочной системы входит .
Работы при бетонной подготовке
- оптимальный вариант – использование ФСФ-фанеры, закрепленной на рамах из деревянных брусков;
- щиты конструкции стягиваются через стальные трубки-втулки, равные по длине ширине ленты фундамента;
- через втулки следует вставить резьбовые шпильки, которые затягиваются шайбами через опорные бруски;
- в результате реализуется жёсткая пространственная конструкция;
- шаг монтажа резьбовых стяжек – 50.0 см;
- после разопалубки все отверстия тщательно заделываются цементным раствором;
- дополнительную фиксацию можно обеспечить при помощи распорок и раскосов;
- для облегчения демонтажа внутреннюю поверхность конструкции смазывают гидрофобным составом.
Какую выбрать?
Несъемная опалубка
Различают съемную и несъемную конструкцию опалубки. Для монолитного фундамента она обычно изготавливается из дерева, фанеры или металла. Несъемные формы для фундамента изготавливают из листов пенополистирола. Пенополистирол не демонтируют после застывания бетонной смеси – слой служит дополнительным утеплением фундаментных опор (этот способ изготовления наиболее приемлем для районов с холодным климатом).
Сборка опалубки фундамента необходима при бетонировании монолитных строительных конструкций – в нее устанавливается арматурный каркас, происходит заливка бетонной смеси, которая, застывая, придает конструкциям фундаментов необходимую форму и жесткость. Четко выставленные опалубочные щиты помогают сохранить фундамент из монолитного железобетона в заданных проектом размерах.
Технология сборки съемной опалубки
Монтаж разборной конструкции предполагает повторное использование ее элементов для различных целей, например, заливки отмостки, капитальной лестницы либо крыльца на входе. Если доски удастся изолировать от воздействия бетонной смеси, материал можно применить в любых целях.
Как выглядит порядок работ при установке съемной опалубки своими руками:
- Сколотите гвоздями щиты необходимой ширины, равной высоте фундамента плюс 5—10 см. Длину ограждений постарайтесь подобрать таким образом, чтобы осталось меньше обрезков.
- Вокруг траншеи забейте колья из заостренных брусков с шагом 0,7—1 м, на расстоянии 100 см от будущего фундамента. Если основание заливается в рыхлом грунте, столбики забивайте в дно котлована.
- Выставьте щиты по краям траншеи и прикрепите к кольям перемычками.
- Пользуясь строительным уровнем и отвесом, выровняйте ограждение по вертикали и зафиксируйте второй планкой — укосом, как показано на схеме.
- Застелите полость опалубки полиэтиленовой пленкой, зафиксировав края степлером.
Аккуратно опустите в котлован заранее подготовленные элементы армопояса. Чтобы весь каркас после заливки оказался в толще бетона, используйте пластиковые подставки высотой 50 мм.
- Заложите в нужных точках круглые гильзы для последующей прокладки водопровода и канализации.
- Стяните противостоящие щиты вязальной проволокой, просунув ее в щели между досками и вставив ограничительные стержни. Сверху прибейте деревянные распорки.
Какие допуски следует выдерживать при сборке опалубки:
- щитовая конструкция может отклоняться от вертикали не более, чем 5 мм на 1 м высоты;
- верхняя грань последней доски щита должна стоять строго горизонтально, а не повторять естественный уклон земельного участка;
- максимально допустимое смещение опалубочного ограждения – 15 мм;
- перепад между досками – не более 3 мм.
В процессе ведения опалубочных работ будущий фундамент можно заранее утеплить пенопластом либо пенополистиролом. Траншею необходимо расширить на толщину теплоизоляции, а плиты прикрепить к земляным стенкам и щитам гвоздями, как изображено на схеме. В утеплитель заранее вставьте дюбели – грибки – они свяжут изоляцию с бетоном. В остальном технология остается неизменной.
В сыпучем грунте траншея делается шире, по бокам ставятся дополнительные подпорки
Использование полиэтиленовой пленки дает ряд важных преимуществ, а потому выполняется обязательно:
- водонепроницаемая прокладка служит гидроизоляцией и не позволяет влаге проникать в толщу бетонного основания;
- цементное молочко не уходит в землю;
- пленка предохраняет дерево от воздействия бетона и не дает последнему просачиваться сквозь щели.
Технология монтажа опалубки несъемного типа мало отличается от приведенной выше инструкции. Поскольку материал остается оболочкой фундамента, укосы допускается не крепить, но придется надежно связать листы между собой. Подробнее об установке ограждения смотрите на видео:
В заключение – нюансы бетонирования
За счет приличной массы бетонная смесь оказывает большое давление на стенки опалубочных конструкций (куб железобетона весит не менее 3500 кг). Чтобы заливка прошла успешно, выполните несколько рекомендаций:
- Главное – соберите прочную и надежную опалубку, не жалейте материалов на опоры и растяжки.
- Нельзя использовать в качестве подпорки щита рыхлую землю из ямы – бетон легко сдвинет насыпь и выдавит ограждение.
- Заблаговременно подготовьте ремонтный комплект из нескольких досок, брусьев и гвоздей. Если конструкция не выдержит и случится прорыв бетонной массы, вы сможете быстро залатать дыру и подпереть стенку.
- Количество смеси заказывайте с запасом 0,5—2 куба (в зависимости от размеров монолита), чтобы гарантированно залить весь фундамент. Заранее найдите применение излишку бетона, например, сделайте основание забора или ступени крыльца.
- Заливку производите слоями толщиной 50 см, смесь уплотняйте вибраторами либо вручную – металлическими стержнями.
Спустя 2—3 недели после укладки бетона опалубку можно снимать, перекусывая снаружи проволочные стяжки. Дальнейшие работы начинайте через 28 дней, когда монолит окончательно застынет. Чтобы избежать ошибок при сборке опалубочных элементов, просмотрите последнее видео:
