Когда необходима и как осуществляется откачка воды из котлована?

Исполнительная съемка

По окончании планировочных работ зачистки недобранного грунта непосредственно до устройства фундаментов проводится обработка и составление схематичных данных о фактическом состоянии дна строительного котлована, на которых наносятся реальные высотные превышения от проектных отметок. Допустимое отклонение от проектной отметки составляет 50 мм.

Исполнительную съемку проводят путем нивелирования площадки. На практике горизонтальную поверхность разбивают на квадраты со сторонами 3 – 5 метров и в каждый угол на готовую поверхность устанавливается нивелирная рейка, по которой через визирную нивелирную трубу снимается отчеты и фиксируется на схеме. Сам прибор устанавливается в одной точке и с этой стоянки выполняются все замеры.

Исполнительная съемка выполняется в виде текста, таблицы или графической схемы. Исполнительная схема с фактическими отметками помогает выявить ошибки и проводить контроль за воплощением проектного решения в жизнь.

Пример исполнительной съемки дна котлована:

Создание приямка для водоотвода

Самый простой и доступный способ убрать воду из подвала – создать приямок. Обустроить приямок возле частного дома для эффективного отвода воды под силу даже начинающему мастеру.

Все работы проводятся по следующей схеме:

1. В центральной части подвального помещения выкапывают яму объемом 1 куб. м. Чем больше площадь подвала, тем больше углубление.
2. В центре котлована роют еще одну яму по размеру обычного ведра.
3. В углубление устанавливают ведро из нержавейки и трамбуют по периметру.
4. Внутренние стенки будущего приямка обкладывают полнотелым кирпичом, фиксируют его слоем цементного раствора. Оптимальная высота цементного слоя – 3 см.
5. Далее монтируют пояс из арматурных прутьев. Ширина между прутьями должна позволять удобно откачивать стоки, используя дренажный насос для подвала.
6. Для обустройства стока в готовом приямке проделывают неширокие канавы и обкладывают их плиткой. Полученные швы между отдельными плитками будут выполнять водоотводную функцию для приямка.

Подобная система проста в обустройстве и обслуживании, не требует существенных финансовых вложений и привлечения сторонних специалистов. Все работы можно выполнить самостоятельно, имея минимальный набор инструментов.

Как обустроить дренаж

Такой метод допускает бороться с высоким уровнем расположения грунтовых вод. Но данный способ допускается использовать не в любом случае.

Устройство дренажной системы — это отведение воды:

• Через канавы. Рытье глубоких канав на участке достаточно опасно и не украшает его внешний вид, что делает этот процесс в бытовых целях не применяемым. С их помощью можно, например, высушить болото для организации места под огород.
• Специальные дренажные трубы. Обычно это труба диаметром 100 мм, на которой просверлены по всей поверхности мелкие отверстия. Закапывается труба на глубину осушения, которая находится ниже уровня пола помещения под уклоном от дома, со свободным выходом воды.

Устройство дренажной системы

Дренажная система, установленная вокруг дома отдельно или в сочетании с другими методами по осушению подвала, дает отличный результат и устраняет первопричину затопления.

Как выбрать подходящий метод осушения котлована?

Прежде чем начать строительные работы и закладку фундамента под будущий объект, необходимо провести подготовительные действия. Их можно разделить на два этапа:

• внешнеплощадочные — прокладка подъездных путей, внешних коммуникаций и линии электропередач;
• внутриплощадочные — расчистка территорий, установка электрораспределительных точек, организация бытовых помещений, устройство систем откачки котлована.

Наиболее распространенным и простым решением вопроса осушения является откачка воды открытым способом. Подобный метод подходит, если строительство объекта производится на следующих породах:

• связные почвы, которые включают небольшие прожилки и вкрапления песка;
• несвязные плотные грунты, имеющие достаточное сопротивление вымыванию;
• слоистая земля, показатель расхода подпочвенных вод в которой не выше среднего значения по СНиП;
• водонепроницаемые типы почв с высокой плотностью, которые способствуют скоплению воды внутри траншей и котлованов;
• несвязные рыхлые грунты, но если стенки ямы были укреплены шпунтовыми стяжками глубокого заложения, а дно защищено щебнем или песчано-гравийной смесью.

Для каждого объекта мы индивидуально подбираем способ водопонижения и оборудование, которое быстро и качественно способно решить задачу на конкретной строительной площадке. На выбор метода откачки грунтовых вод из котлована влияет несколько факторов:

• параметры строящегося здания и сооружения;
• его характеристики, согласно проектной документации;
• показатели грунта и местоположение объекта;
• мощности водоносного слоя;
• геология и особенности залегания пород;
• требования и сроки выполнения.

Основные принципы устройства открытых водоотливов

1. Дренажные канавы и лоточные сливные системы должны иметь уклон ≥ 0,002-0,003 на погонный метр;
2. Собранная из дренажных колодцев и других водоотводящих конструкций вода отводится в места понижения уровня почвы, которые удалены от любых строительных объектов на расстояние ≥ 30 м;
3. Предварительный дренаж или осушение проводится при рытье траншей отводом вод в близлежащие водоемы;
4. Обустраивают открытый водоотлив для грунтовых разработок в случае маленького притока подземных и грунтовых вод. При большом дебете вод и значительной толщине разрабатываемого водонасыщенного грунта УГВ принудительно занижают оборудованием закрытых (грунтовых) водоотливов, или водопонижением.

Устройство водопонижения

Предварительное осушение траншей проводится после земляного или иного ограждения. Откачиваемый объем воды рассчитывается по формуле: W = V + Q х T, где:

• V – объем откачиваемых вод в кубических метрах;
• Q – приток талых или дождевых вод в м3/ч;
• T – время, требуемое для откачивания воды в часах.

Правильно рассчитанный водоотлив и понижение уровня грунтовых вод требуют подбора насосного оборудования, обеспечивающего эффективную откачку: для мелких канав подойдут насосы центробежного типа, для глубоких – глубинное водопонижение или передвижное оборудование насосных станций.

Так как водоотлив и понижение уровня грунтовых вод должны проходить в стабильном режиме, большую роль играет скорость поднятия на поверхность грунтовых вод, чтобы не произошло обрушение грунтовых перемычек или дна траншеи. Так, для первых трех суток откачки интенсивность водопонижающих операций по откачке в крупнозернистом и скалистом грунте должна быть ≤ 0,5-0,7 метров в сутки, в грунтах средней зернистости – 0,3-0,4 метра в сутки, в мелкозернистых грунтах – 0,15-0,2 метров в сутки.
Открытый водоотлив из траншеи и котлована

Принцип откачки грунтовых вод на открытых строительных площадках показан на рисунке выше, из которого понятно, что воду отбирают из зумпфов размерами 1 х 1 или 1,5 х 1,5 метра, и глубиной 2-5 метров. Стенки зумпфов укрепляются деревянной опалубкой с обратным донным фильтром.

Пояснения к рисунку:

1. дренаж;
2. зумпф;
3. низкий уровень грунтовых вод;
4. дренажная пригрузка;
5. насосное оборудование;
6. шпунт;
7. укосины;
8. рукав насоса и фильтр.

Схема строительного промышленного водопонижения

1. иглофильтры;
2. коллекторная труба;
3. насосная станция водопонижения;
4. пескоуловитель;
5. отвод;
6. слив;
7. счетчик откачки;
8. А – грунтовые воды;
9. B – дренажный колодец;
10. C – траншея.

Откачка воды и сточных вод из строительных котлованов, водопонижение

При строительстве объектов жилого и нежилого фонда могут возникнуть ситуации, когда уровень воды в строительном котловане усложняет или вовсе прекращает производство работ и необходимо принимать срочные меры по осушению, которое может осуществляться откачкой воды непосредственно из котлована.

 Критические ситуации затопления котлована могут быть спровоцированы:

• природными условиями, возникающими вследствие избытка осадков и сезонного таяния снега и льда;
• грунтовыми водами;
• человеческим фактором – несоблюдение правил эксплуатации объектов, связанных с хранением водных ресурсов (плотины, водохранилища, дамбы), переработка использованных водных ресурсов (очистные сооружения), утилизация сточных вод (канализационные коллекторы), прорывы трубопровода, вследствие несвоевременных проведений аудита и ремонтных работ.



Если вы планируете периодически или постоянно использовать оборудование для водопонижения, то самый выгодный для вас вариант будет вызвать наших специалистов с мобильной насосно-транспортной системой. Это поможет вам быть уверенными в быстром и качественном решении проблемы, а также избежать лишних затрат!

Сотрудничество со строительной

имеет большой опыт напористой и результативной работы в сфере строительства. Сотрудники фирмы каждый год повышают квалификацию и имеют в своем арсенале ряд высококачественного и надежного оборудования. Применение инновационных технологий и огромное стремление развиваться является главным приоритетом проектно-строительной организации. В связи с этим «ИнноваСтрой» смогла наладить крепкие и взаимовыгодные связи с проверенными отечественными и зарубежными поставщиками.

Преимущества для клиентов:

• приемлемая стоимость;
• выполнение проектов и строительство домов под ключ;
• качественный клиентоориентированный сервис;
• хорошая репутация;
• оперативное выполнение заказов;
• выгодные условия долгосрочного сотрудничества;
• 100% гарантирование качества работы и используемых материалов;
• большое количество наработок, на основе сданных объектов в эксплуатацию.

На сайте компании представлена подробная информация касательно доступных услуг и их стоимости. Оформить заявку можно в виде интернет-заказа, не выходя из офиса или квартиры. Получить консультацию можно также онлайн или в телефонном режиме, связавшись с сотрудниками .

Что указывается в смете по водопонижению?

При подсчете расходов в специальный бланк сметы заносятся все необходимые материалы, оборудование и их стоимость. Как правило, в сметном документе фиксируются затраты на следующее:

• формирование канав, котлованов;
• песок, щебенка;
• монтаж иглофильтров;
• прокладка скважин;
• трубопровод дренажный;
• наем нужного транспорта;
• оплата электроэнергии;
• установка насосов стационарного, передвижного типа.

При расчетах принимается во внимание вид грунта, особенности участка, территориальное нахождение будущего здания, масштабность выполняемых операций. Иногда в смету вносятся затраты на подготовку стройплощадки и гидрогеологическое исследование земли, а также расходы на демонтаж фундамента от предыдущего строения

Обязательными пунктами в смете на водопонижение являются:

• зарплата нанятых рабочих;
• траты на перевозку стройматериалов;
• стоимость установки и демонтажа конструкции водоотведения.

Немаловажное значение имеют конструктивные составляющие котлована

• Дно – горизонтальное плоское расположение
• Подошва – низ кромки откоса (зона стыковки откоса и дна)
• Бровка – верхняя часть кромки откоса (линия пересечения откоса с поверхностью грунта)
• Стенки – вертикальные плоскости, расположенные по бокам во внутренней части котлована
• Откосы – косые плоские элементы по внутренним бокам котлована
• Берма – не присыпанный грунтом горизонтальный участок возле откоса
• Защитная функция – предотвращает попадание отработанной земли в котлован.

Смета является официальным документом, в котором подробно отображается стоимость запланированной системы водопонижения. В отношении срока составления перечня расходов, то не имеется четких ограничений в дате, поскольку является индивидуальным.

Откачка воды из котлована

Откачка котлована ­- это услуга, широко востребованная коммунальными службами, строительными компаниями, промышленниками и собственниками частного сектора.

Самыми частыми причинами затопления котлована могут оказаться следующие:

Грунтовые воды могут очень быстро заполнить котлован. Сильные проливные дожди, как и резкое потепление, неизбежно приводят к его наполнению. Сотрудники нашей компании оказывают оперативную помощь по откачке вод коммунальным службам и частным клиентам. Откачка грунтовых вод из подвала может понадобиться при прорыве водопровода.

Насос для откачки воды из котлована – основной рабочий инструмент для быстрого избавления от проблемы заполнения жидкостью ям. Используется с целью очистки дна колодцев, выгребных ям, других сооружений, позволяя рабочей бригаде в короткие сроки вернуться к нормальному рабочему ритму. Процесс строительства не будет остановлен, если вы своевременно вызовете помощь в лице профессионалов. Откачка воды из котлована специалистами нашей компании позволит без проблем выкопать траншеи и уложить фундамент, а затем плавно перейти к следующему этапу работ.

Мы используем мощные мотопомпы/иглофильтры, с помощью которых откачка грязной воды осуществляется на большой глубине. Высокая мощность позволяет быстро понизить уровень воды любого объема. Если не решить проблему правильно и своевременно, в дальнейшем такая халатность может привести к затоплению подвальных помещений готовых жилых и производственных комплексов.

Правильно подобранный насос для откачки грунтовых вод решит проблему при ремонте трубопроводов, подвальных помещений, возведении фундаментов. Не следует засыпать котлован щебнем и землей, что практикуют некоторые строительные бригады. Это не решит, а усугубит проблему заполнения котлована водой.

ЗАПУЩЕН МОБИЛЬНЫЙ КОМПЛЕКС ПО ОТКАЧКЕ ВОДЫ !

Покупаем б/у оборудование для водопонижения и водоотвода

Владельцы частных домов с помещениями, располагающимися ниже уровня земли, приобретают насосное оборудование для откачивания сточных, грунтовых вод в случае сезонного или аварийного затопления подполья. Присутствие воды в погребе отрицательно влияет на материалы фундамента, перекрытий, чернового пола, способствует появлению плесени, сырости на 1 этаже здания. Нежелательную жидкость удаляют стационарно установленными или переносными электронасосами.

Что это такое?

При появлении воды на строительной площадке, она заполняет все пустоты и полости

Ситуация усугубляется, когда уже уложены трубы канализации, водопровода или газопровода, но обратная засыпка еще не произведена.

Если в траншее лежит электрический кабель, попадание воды в нее крайне нежелательно. Во избежание подобных ситуаций делают водоотлив из траншей.

Водоотлив из траншеи – это отведение и удаление вод, образовавшихся внутри вертикальных и горизонтальных выработок грунта.

Все процедуры по производству временного водоотлива из траншеи осуществляются до начала земляных работ. Для выполнения задачи делают дренажные канавы, а также устанавливают насосы. Если траншея проходит с заглублением, в этом месте монтируют водосборный колодец, который закрепляют досками и засыпают снизу гравием или щебнем.

Зачем нужно организовывать откачку воды?

Основной задачей организации водоотлива является удаление воды, образовавшейся в траншее. Искусственное понижение уровня грунтовых вод заключается в откачке появившейся жидкости.

Чтобы поддерживать надлежащий уровень воды, приемлемый для работы техники и персонала, необходимо постоянно откачивать жидкость из канавы. Для этого используются специализированные насосы, они работают до тех пор, пока все строительные работы по укладке трубопровода и рытью траншеи не будут завершены.

Уход грунтовых вод осуществляется через выемки дна разработанной траншеи, а также через откосы. В процессе эксплуатации такой системы откосы могут разрушаться. Поэтому рекомендуется использовать шпунтовые ограждения стенок траншеи и укрепление.

Отвод грунтовых вод

Грунтовые воды могут залегать на различной глубине.

При неглубоких грунтовых водах и малой толщине их слоя они могут отводиться от сооружения открытыми канавами, собирающими воду.

Иногда грунтовые воды залегают глубоко, и слой их имеет большую толщину. Тогда прибегают к устройству дренажей.

Дренажем называется узкая закрытая канава, заполненная хорошо пропускающими воду материалами. На дно этих канав укладывают трубы, собирающие грунтовую воду или крупный щебенистый хорошо проводящий воду материал.

Назначение дренажей бывает различное:

1. Отвод воды совместно с открытой канавой (подкюветные дренажи); в этом случае канаве придается минимальное сечение, а дренаж устраивается под дном канавы. Дренажные трубы могут быть деревянные, пластиковые, стальные, каменные, бетонные или гончарные (рис. 35). Для того чтобы дренаж не засорялся через колодцы, последние закрываются сверху решетками.

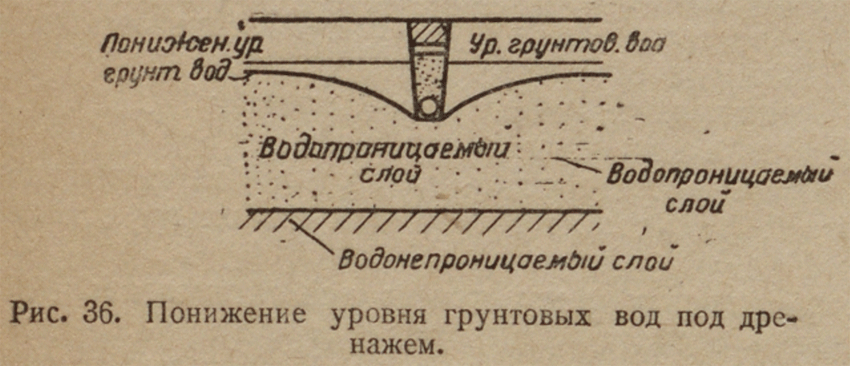

2. Понижение уровня грунтовых вод. Это понижение происходит сильнее всего около дренажа; по мере удаления от дренажа уровень опять повышается (рис.36). Для того, чтобы осушить значительную площадь, необходимо располагать дренажами в несколько линий на определенном расстоянии друг от друга в плане.

Каждый дренаж должен иметь продольный уклон (0,0025-0,015). Необходимо следить, чтобы вода из дренажа имела выход в пониженную точку местности, открытую канаву или в другой более глубокий дренаж. Дренажи устраиваются ниже линии промерзания грунта.

Дренажные канавы выкапываются специальными узкими лопатами. При отсутствии таких лопат рытье производится обыкновенными лопатами, и тогда ширину канавы приходится давать большую, что увеличивает объем работ.

Если при работе в котловане появляется грунтовая вода, приходится прибегать к откачиванию грунтовой воды (водоотливу). При этом котлован воды в котлован (шпунтовым креплением).

Эти два вида работ делаются обычно одновременно с самой разработкой грунта и являются не подготовительными, а вспомогательными работами и описаны ниже.

Способы организации

Существует несколько способов организации водоотлива из траншеи: открытый и закрытый.

Открытый

Для каких грунтов подходит данная методика понижения грунтовых вод:

• трещиноватые породы;
• обломочные породы;
• галечниковые грунты;
• гравийные грунты.

Иногда такой тип водоотлива используют в траншеях из песчаного грунта

В таком случае важно использовать открытый водоотлив в сочетании с глубинным водопонижением

Суть открытого способа заключается в наличии:

• водосборной канавы,
• приямка,
• насоса для откачки воды,
• сбросного трубопровода.

Водосборная канава находится в самом низу траншеи, на ее дне. Там же устанавливается откачивающий насос. Сама канава состоит из установленных по вертикали досок, расстояние между которыми составляет 60 см. По бокам доски обсыпают гравием.

Плюсами открытого водоотлива считаются его доступность, простота исполнения, а также необходимость применения только центробежных насосов. Из недостатков – невозможность использования на песчаных и глинистых почвах.

Закрытый

Такой способ отведения воды из траншеи еще называют грунтовым. Если при открытом способе насосы устанавливаются на дне траншеи, но на поверхности земли, то в данном случае все откачивающие приборы зарывают в землю.

При таком способе откачки воды вокруг скважин образуется воронка понижения. В нижней части скважины расположены фильтры: через них поступает вода внутрь и оттуда же откачивается.

Этот способ позволяет расположить скважины так, что кривая оттока воды будет находиться внутри грунта. Тогда напор воды будет направлен не на разрушение стенок траншеи, а на их уплотнение изнутри. Грунт на откосах траншеи при закрытом водоотливе будет находится в осушенном состоянии. Такой способ водоотлива используется для песчаной и глинистой почвы.

Способы разработки котлованов (выемка, вывоз, засыпка грунта)

Способы, которые применяются для разработки рвов, зависят от конструкции и глубины заливки фундамента, а также необходимости использовать опоры. Если в планах возвести малозаглубленный фундамент, то рытье котлованов разрабатывается вручную.

Для частного заглубленного строительства подойдет обратная лопата экскаватора, которая может выкопать за одно движение объем земли — м3. Остатки грунта, его недобор осуществляется вручную.

Чтобы израсходовать землю из рвов, организовывается ее вывоз или обратная засыпка в пустоты вокруг фундамента. Глубина рвов при наличии грунтовой воды должна равняться:

• 1 м на песчаных грунтах;
• м– на супесчаных грунтах;
• 1.5 м – на глинах и суглинках;
• 2.0 м – на болотистых массивах.

Если нет возможности следовать этим показателям, необходимо укрепление стенок котлована. С этой целью применяются откосы и опоры. Откосами выемка защищается от движения грунта.

Процесс разработки котлована экскаватором

Чтобы укрепить откосы, применяется следующая технология:

• распорная система (в качестве опоры применяют шпунты или трубы);
• метод цементации.

Если земляные работы ведутся в котлованах для разной глубины заложения фундамента, то используется раскопка уступов вручную или экскаватором

Важно придерживаться соотношения высоты уступа к его длине 1:2 (связные грунтовые массивы) или 1:3 (несвязные грунты)

В зимнее время земляные работы на грунтовом массиве проводятся с его предварительным рыхлением. Используется бурение, шар-молот или клин-молот. Без рыхления может работать обратная лопата.

Если слой промерзания равен 25 см, используется объем ковша – м3, если слой промерзания – 40 см, то применяется объем лопаты – 1 м3. Обратная засыпка грунта в зимнее время проводится только талой землей. Допускается лишь 15% замерзлых комков на весь объем грунта. Если производится бурение котлованов в зимнее время, то принимаются меры для защиты выемок от замерзания.

О документации: что такое акт свидетельствования котлована?

Процедура освидетельствования проводится для каждого разработанного вручную или экскаватором котлована. В результате его проведения заказчик на земляные работы получает акт в четырех экземплярах, который свидетельствует о пригодности рвов для начала строительства.

Проводит освидетельствование и выдает акт специальная комиссия, в которую входит представитель заказчика. За время осмотра выемки комиссия приходит к выводу, соответствуют ли показатели разработанных грунтов тем, что были определенны проведенными ранее геологическими изысканиями.

Акт на земляные работы должен быть передан по одному экземпляру подрядчику, организации, которая проводила взыскания, а также представителям геотехнического надзора. Процесс освидетельствования включает следующие этапы:

1. Выезд на объект инженера-геолога для описания грунтов, которые вскрыло бурение.
2. Проводится замер выемки с целью выявить, соответствует ли исполнительная схема котлована, указанным параметрам в проектной документации.
3. Составляется акт освидетельствования, в котором описана характеристика грунта, содержание в нем воды, анализ котлована (сравнивается его проектный и фактический объем).

Чтобы акт получился достоверным, перед проведением исследования котлована, его поверхность необходимо высушить. Если содержание влаги будет критическим, возможно понадобится откачка воды и дополнительные опоры.

Акт важен в черте города, где бурение нового котлована может привести к техногенной катастрофе из-за обилия коммуникаций в земле. Также может произойти засыпка рыхлых грунтовых масс.

Очистка ямы без насоса

Как очистить выгребную яму без откачки? Если насоса нет, а яму выкачать надо, то придется заняться этим самостоятельно. Для работы подойдут подручные средства, а сам рабочий процесс будет довольно неприятным.

Алгоритм выполнения действий будет следующим:

1. За несколько дней до очистки необходимо гомогенизировать жидкость при помощи специальных веществ.
2. Для проведения очистительных работ нужно надеть подходящую одежду, причем выбирать нужно из тех вещей, которые не жалко. Все вещи должны закрывать тело от случайного попадания отходов.
3. Теперь можно взять обычное ведро и веревку, при помощи которых и вычерпываются отходы. Когда очередная порция нечистот поднята, ее необходимо перелить в специально заготовленную емкость для дальнейшей утилизации отходов.
4. Выкачанные нечистоты утилизируются. Поднятую из ямы воду можно вылить, а вот канализационные отходы нужно вывозить в специально отведенные места.
5. Яму после очистки необходимо промыть водой, желательно с использованием давления, чтобы на стенках резервуара не появлялись наслоения, препятствующие нормальному функционированию.
6. Последний этап – очистка канализационных труб, которую необходимо выполнять максимально тщательно.

Работа с иглофильтрами

Принудительное понижение уровня воды – это обустройство дренажной системы, трубных колодцев и/или скважин, иглофильтры. Промышленное водопонижение котлована использует иглофильтры – иглофильтровые установки облегченного типа (ЛИУ), эжекторные установки для водопонижения (ЭВУ), системы и цепи скважин (CC), глубинное насосное оборудование для водопонижения, и установки вакуумного водопонижения (УВВ). Это оборудование складывается в схему отбора воды из грунта траншеи или котлована при помощи цепи буровых скважин с приемниками для воды, составленными из труб и соединенных с дренажным колодцем, насосным оборудованием и трубным отводом.
Иглофильтровая установка

Методики и технология водопонижения, а также выбор оборудования (иглофильтры или эжекторы) зависят от глубины выемки грунта, геологических и гидротехнических условий грунта в котловане, и многих других показателей.

Для реализации искусственного водопонижения строительных площадок необходимо условие, при котором коэффициент фильтрации k ≥ 1-2 метра в сутки. Меньший коэффициент замедляет движение грунтовых вод, поэтому в таких случаях применяется открытых водоотвод, вакуумирование или электрический осмос.

Технология, при которой применяются иглофильтры – это цепь близко расположенных друг к другу буровых скважин, в которые встроены трубчатые приемники воды небольшого диаметра – иглофильтры. Эти иглофильтры соединяются в общую схему, которая подключается к всасывающему трубопроводу-коллектору и насосом. Чтобы принудительно снизить угв на 4-6 метров, в легком грунте (песок или супесь) используют ЛИУ – легкие иглофильтровые установки.

ЛИУ могут быть однорядными (для водопонижения в котлованах шириной до 450 см), двухрядными (чтобы обеспечить водопонижение в котлованах шириной более 450 см), а также многоярусные (до трех ярусов), которые оборудуют при необходимости понизить уровень грунтовых вод на глубину ≥ 5 метров.
Схема водопонижения ЛИУ

На рисунке изображена стандартная схема водоотвода на ЛИУ. Расстояние S должно быть не менее 50 см.

1. Поверхностный центробежный насос;
2. Коллектор для сбора подземных вод;
3. Гофрированный прорезиненный шланг;
4. Надфильтровой трубопровод;
5. Собственно фильтр;
6. Депрессионная кривая.

При многоярусном водопонижении первый шаг – активация верхнего яруса иглофильтров, который служит защитой для грунта, после чего можно вскрывать котлован или траншею на первом уступе. Далее устанавливают нижний ярус ЛИУ, и снова углубляют котлован. Таким образом можно наращивать ярусы до необходимой глубины траншеи или котлована. Предыдущие цепи ЛИУ можно отключать и даже разбирать после ввода в действие следующего яруса. Такое снижение УГВ полезно при строительстве объектов на слабопроницаемых почвах при условии залегания под ними более водонасыщенного слоя грунта.
Проект водопонижения

Эжекторная технология водопонижения используется параллельно с иглофильтровыми установками, и позволяет при помощи водоструйных насосов понизить уровень грунтовых вод до 15-20 метров пир условии, что коэффициент фильтрации k на участке будет равен ≤ 0,5-1 метров в сутки. Грунтовые воды под действием насосного оборудования подаются в специальную циркуляционную емкость для последующей откачки с места строительства. Кроме откачки, некоторый объем воды можно удалять через систему канализации, а некоторая ее часть подается обратно к насосу для обеспечения его безопасной работы.

Если на стройплощадке необходимо провести водопонижение, то эжекторный способ лучше применять во время размывания верхних слоев грунта. Первоначальный этап – бурение скважин для монтажа иглофильтровальных установок. Этот метод можно использовать как в промышленном, так и индивидуальном строительстве. Разница лишь в количестве монтируемых устройств и скважин. Наиболее эффективно работает технология на глубинах 10-15 метров.

Отвод поверхностных вод

Отвод поверхностных вод может осуществляться следующими способами:

1. устройством с нагорной стороны у выемок и насыпей нагорных канав, собирающих воду, текущую по склону (рис 5б);
2. устройством кюветов в выемках, отводящих вод, выпадающую на полотно и откосы выемки (рис. 5б);
3. устройством у насыпей правильно разбитых резервов (рис. 5а) и правильно устроенных кавальеров у выемки (рис. 5б);
4. правильным устройством планировки полосы земли между насыпью и резервом или между выемкой и кавальером с уклоном поверхности этой полосы (бермы) в сторону от сооружения;
5. устройством с нагорной стороны валика из земли при копке траншеи;
6. укреплением откосов насыпей, выемок, плотин и прочих сооружений.

Если земляные работы необходимо вести в заболоченной местности, то до приступа к работам необходимо произвести ряд работ по осушению участка, иногда с целой системой (сетью) осушительных канав, собирающих воду из болота и отводящих ее в ближайшую реку, ручей, озеро и. т. д.
