Отопительно варочные печи своими руками: выкладываем печь по инструкции из кирпича

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Названия граней кирпича и его неполных частей

В первую очередь необходимо знать, как называются грани кирпича и его неполные части.

Обозначения граней, ребер и неполных частей кирпича

У строителей приняты следующие названия граней кирпича, обозначенные цифрами на рисунке под буквой «а»:

  1. тычковая грань (тычок);
  2. постельная грань (постель), в зависимости от положения в пространстве может быть верхней и нижней;
  3. ребро кирпича, иногда называют усенком;
  4. ложковая грань (ложок).

Дальше обозначены буквами части кирпича:

  • полный кирпич;
  • трехчетверка (иногда называют девяткой);
  • половинка;
  • четверка.

Огнеупорный кирпич, цена которого довольно высока, вообще лучше не отбивать, а резать соответствующим кругом, чтобы исключить возможность неправильного раскалывания.

Огнеупорный кирпич лучше резать, а не колоть

Составление порядовки

Под порядовкой подразумевают определенную схему, которая помогает облегчить строительство печи. Выполнить работу смогут домашние мастера или люди с минимальным опытом.

Порядовка печи:

Порядовки отличаются своей четкостью и доступностью. Можно легко и быстро построить печь, не прибегая к помощи мастеров. Преимущества подробных порядовок:

  1. Минимизация финансовых затрат. Если человек использует схему-порядовку, которую составил квалифицированный матер, то можно сэкономить деньги на услугах специалистов. Даже люди с минимальной подготовкой и навыками строительства смогут в короткие сроки создать функциональную печь.

Много образие вариаций порядовок печи поможет создать печь подходящую именно вам

  1. Доступ к широкому и разнообразному выбору конструктивных вариантов. В специализированной литературе можно найти огромное количество фотоматериала для составления простой порядовки. Пользователи смогут самостоятельно выбрать вариант строительства. Печи бывают традиционными или специализированными (духовые и варочные).
  2. Экономия времени. Если планируется строительство печи сложной конструкции, то благодаря правильно составленной порядовки можно сэкономить время на возведение. В результате экономится также время и денежные средства. Специалисты смогут быстро построить печь в загородном доме, на даче, в бане.
  3. Понятность и удобство использования. Мастера-печники создают подробную схему порядовки, поэтому разобраться в ней смогут даже начинающие специалисты.
  4. Наличие точной последовательности, детальная опись материалов. Порядовка не даст специалистам допустить ошибку, поэтому в результате можно получить качественную работу.

Отопительная печь:

Видео описание

Наглядно увидеть один из вариантов порядовки печки «шведки» без каминного отделения можно в следующем видеоролике:

Последующий, десятый ряд, создают кирпичами в количестве 17,5 штук.

Ими перекрывают переднюю часть места, где будет духовка. Блоки монтируют непосредственно на полосы из металла. Их укладка позволяет объединить пространство над топкой и духовкой. При этом в используемых кирпичах предварительно вверху делают вырезы. Они позволят впоследствии уложить варочную чугунную плиту.

Из них начинают возводить стенки варочного отделения, где уже находится панель из чугуна. Укладываемые справа кирпичные блоки должны закрывать зазор между закрепленной плитой для варки и уже созданной стенкой. В то же время блоки, которые используют для создания задней стенки каминной камеры, выдвигают на 4 см вперед, а потом стесывают. Это позволяет продолжить создание наклонной поверхности.

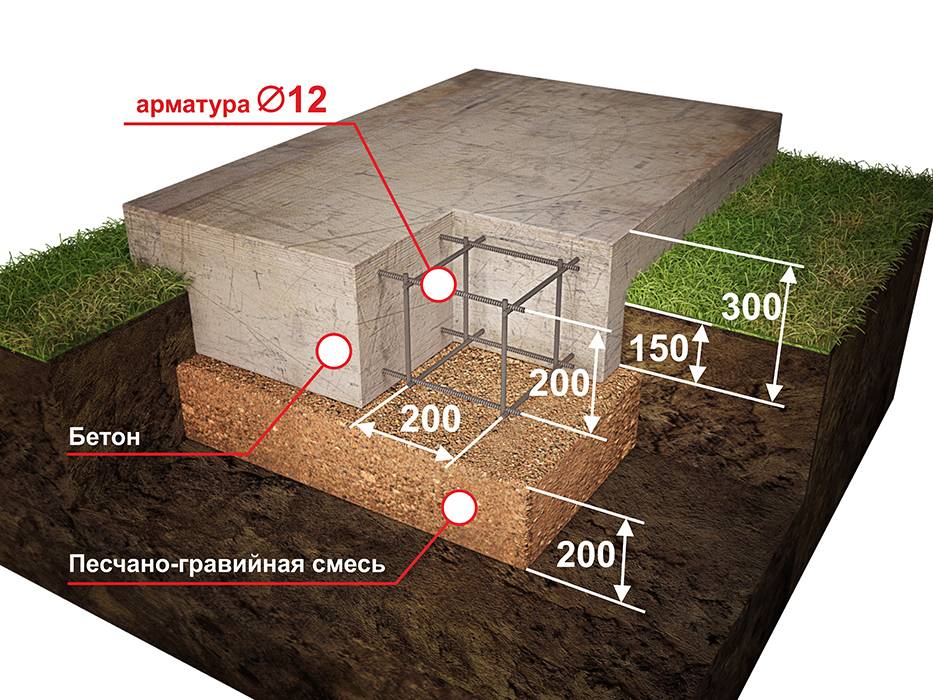

Выкладываем фундамент

Под печь с варочной рекомендуется возводить монолитный фундамент одним из двух методов:

  • Заливка – в подготовленный котлован заливается раствор, который усиливается бутом или армирующей сеткой
  • Кладка – в котлован укладываются керамические кирпичи или железобетонные блоки

Если сравнивать оба варианта между собой, первый будет не только лучше, но и экономически выгоднее. Однако возводить на нем печку можно лишь спустя 1.5-3 недели. Ни в коем случае нельзя делать перевязку между ним и основанием дома.

Строить фундамент под отопительно-варочные печи своими руками рекомендуется согласно следующей инструкции:

  1. Вначале нужно выкопать котлован, линейные размеры которого будут на 15-25 см больше предполагаемой печи. Заглубление должно составлять 0.7-1 м
  2. На дно засыпается и плотно утрамбовывается подушка из сухого просеянного песка толщиной 10-15 см
  3. Затем закладывается 20 см слой щебня крупной фракции, для экономии перемешанный его с боем кирпичей и камней. Присыпав чуть песком, поверх вновь делается фильтрующая щебенчатая подушка толщиной 10 см и накрывается гидроизоляцией (чаще используют рубероид)
  4. Далее нужно соорудить опалубку, оставив между ней и краем котлована 5-10 см для ее последующего демонтажа
  5. На дно льют бетонную смесь слоем около 5 см, на которую устанавливают армирующий каркас
  6. Заливая небольшими порциями по 10-15 см, смесь трамбуют с целью удаления скопившихся внутри пузырьков. Добравшись до крайней отметки, фундамент оставляют застывать

Читайте так же о том как своими силами сделать печь буржуйку

Домашняя шведка

Порядовка шведской печи

Порядовка печи с варочной плитой шведского типа показана на рис. справа. Для ее постройки понадобится (кроме фундамента и печных приборов):

  1. Кирпич керамический полнотелый М150 – 570 шт.
  2. Готовая глиняная сухая печная смесь для кладочного раствора – примерно 200 кг.
  3. Стальной уголок 40х40 – 1,7 м.
  4. Стальная полоса 50х5 – 0,65 м.
  5. Лист кровельного железа предтопочный – 1 шт.
  6. Лист плоского шифера толщиной 10 мм для перекрытия варочной камеры – 1 шт.

Печные приборы (колосниковая решетка, дверцы топочная и поддувальная, 2-конфорочная чугунная плита, 2 задвижки и 3 прочистки) – стандартные. Это, пожалуй, оптимальная отопительно-варочная печь для дома. Поясним по схеме, она на желтой врезке вверху слева на рис. Для наглядности печку пришлось условно распилить вдоль сверху донизу и заднюю часть отодвинуть вправо.

Важную роль в тепловом цикле печи играет духовка. Она своего рода автоматический переключатель с летнего хода на зимний. Вообще, духовка изначально заложена создателями печи (академиками шведской Академии Наук во второй половине XVIII в.) как ее неотъемлемый конструктивный элемент. Любая истинно шведская печь непременно выполняется с духовкой. Но к делу.

Духовая камера работает как аэродинамическая преграда отходящим из топки газам. Задерживаясь в зоне высокой температуры, они достаточно полно сгорают уже под сводом топки, он же варочная поверхность, и в канальную часть печи уходят горячими, но хорошо прогоревшими. Поэтому, кстати говоря, дальнюю от топки стенку духовки можно сделать двойной и использовать как теплообменник ГВС с накопительным баком. U- или W-образный теплообменник можно также пристроить к той же стенке, лучше изнутри.

Зимой варочная поверхность не перегревается чрезмерно, т.к. тепло из ниши хорошо вытягивает конвекция в помещении. Летом на малых порциях топлива духовка не дает дымовым газам сразу проскочить в каналы, и КПД печи остается достаточно высоким, до 60% и выше. Часть плиты над топкой нагревается сильнее (левая конфорка на порядовке), здесь лучше, как говорится жарить-шкварить. Правая конфорка более пригодна для варки.

Зимой эта печь отлично работает и как дровяная, и как угольная. Летом желательнее топить малыми загрузками крупного угля или древесными брикетами, сухие дрова в жару слишком быстро прогорают и расход топлива получается великоват. Если канальная часть печи выходит в соседнюю комнату (или в 2 смежных небольших), то при правильной топке избыточный нагрев кухни летом оказывается не больше, чем от газовой плиты.

Устройство фундамента под шведскую печь

О фундаменте под шведку

Описанная печь довольно солидное сооружение, и под нее нужен полноценный печной фундамент, см. рис. На нем делают цементно-песчаную стяжку вровень с настилом пола. Затем укладывают лист 3-4 мм асбеста или минерального картона с выходом за пределы контура печи в 300 мм по сторонам и на 600 мм перед топкой. Если настила пола еще нет, этот первый слой теплоизоляции накладывают в размер по фундаменту.

Второй слой – фольгу или тонкую оцинковку на первый слой, а на нее такой же асбест или минеральный картон, накладывают, когда пол уже настлан. На него – лист кровельного железа, с тем же выходом в стороны. На железо – слой вымоченного в жидком глиняном растворе (глиняном молоке) войлока. На войлоке, когда он подсохнет, начинают кладку печи

Такие меры предосторожности необходимы, чтобы уменьшить отток тепла печи в грунт. Про него иногда забывают и опытные печники, а на качество печи, особенно такой тонко сбалансированной по собственному теплу, как шведка, он влияет очень даже заметно

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

От дымового канала до деревянных конструкций должно быть больше 37 см.Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

глина,песок,арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

молоток-кирочка специально для печи,мастерок,линейка-правило,кисть мочальная,рулетка,отвес,уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

ОВП длительного горения

Выбирать отопительно варочную печку сугубо по фото в каталогах не стоит. А вот задуматься относительно покупку ОВП длительного горения рекомендуют многие специалисты.

Представленный ассортимент ОВП длительного горения отличаются по нескольким параметрам:

  • Тип используемого топлива;
  • Материал изготовления;
  • Способ загрузки топлива;
  • Мощность;
  • Производитель.

О некоторых критериях выбора поговорим отдельно.

Топливо для ОВП длительного горения

Отопительно варочные устройства, отличающиеся наличием системы длительного горения, могут использовать следующие виды топлива:

  • Пеллеты;
  • Уголь;
  • Дрова;
  • Древесные брикеты;
  • Торфяные брикеты.

Во многом от используемого топлива зависит длительность горения отопительно варочной плиты. Минимально они горят без дозагрузки 3 часа, а самые производительные ОВП способны работать 10 часов без вмешательства пользователя и добавления порции топлива.

Мощность ОВП

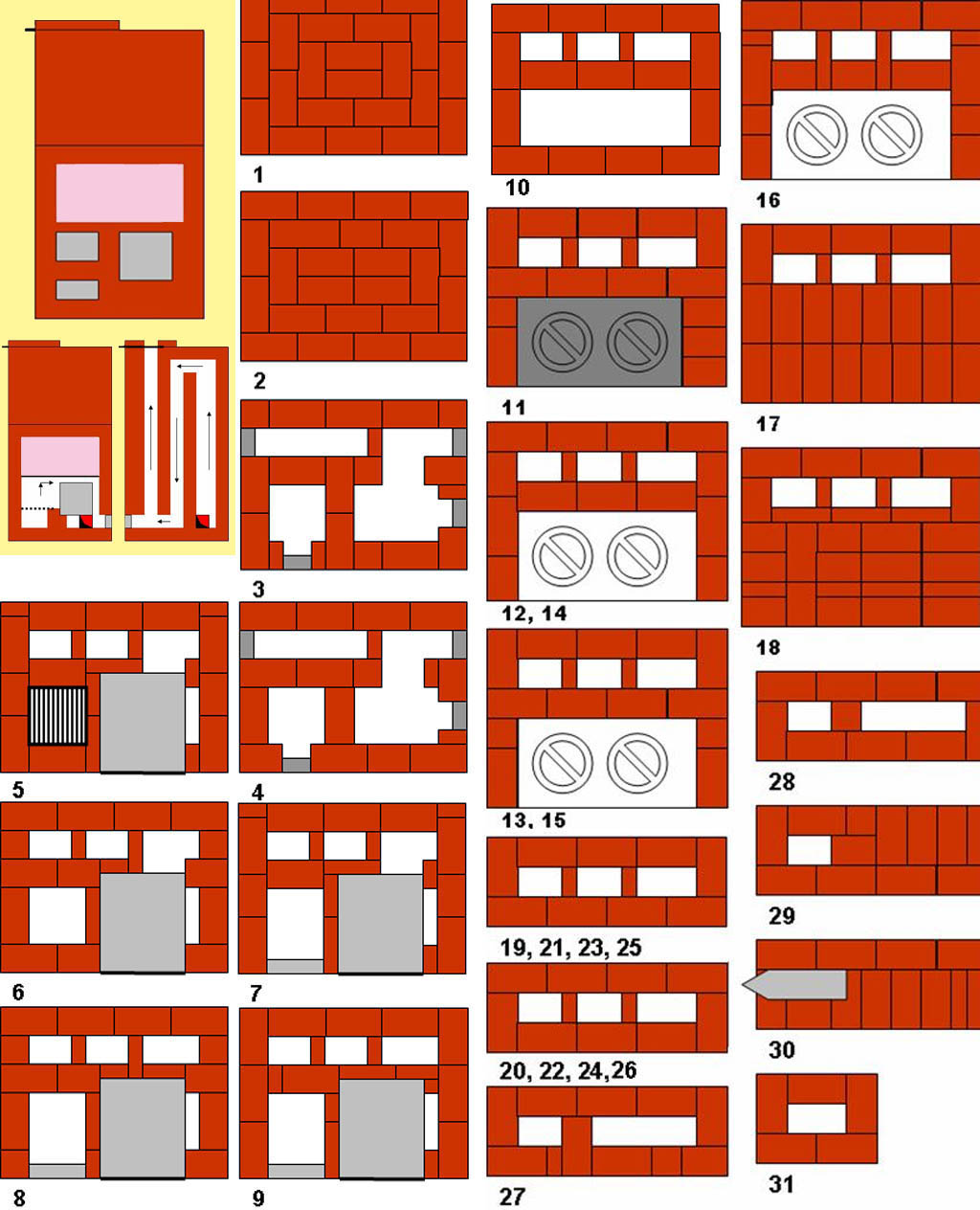

Схема порядовки отопительно-варочной печи

Выбирать мощность отопительно варочных печей необходимо на основании ваших собственных потребностей. Требования к мощности предъявляются на основании нескольких критериев.

Отапливаемая площадь

Это первый параметр, на который следует обратить внимание. Отопительно варочные печки в первую очередь отапливают. Процесс приготовления пищи зачастую является редким явлением

Чем больше дом, тем мощнее должен быть отопительно варочный агрегат. Духовой шкаф и сушилка. Некоторые модели, особенно самостоятельной сборки, часто имеют секции духовки и сушилки, необходимые в процессе приготовления пищи. На них требуется дополнительная мощность. Лежанка. На нагрев лежанки будет уходить еще часть тепловой энергии, хотя это можно отнести больше к косвенному нагреву. Но чем больше функций у ОВП, тем выше требования по мощности. Частота применения. Если ОВП является скорее декоративным элементом для дачи, которую вы посещаете редко, вкладывать большие деньги в покупку мощной ОВП не имеет смысла. Запас мощности. Как и при выборе котла, покупая отопительно варочную печку обращайте внимание на запас ее мощности. Обычно рекомендуется делать его около 10-15 процентов от требуемой. Так печь сможет работать в нормальном режиме, не перерасходовать топливо, не гореть на пределах своих возможностей

Процесс приготовления пищи зачастую является редким явлением. Чем больше дом, тем мощнее должен быть отопительно варочный агрегат. Духовой шкаф и сушилка. Некоторые модели, особенно самостоятельной сборки, часто имеют секции духовки и сушилки, необходимые в процессе приготовления пищи. На них требуется дополнительная мощность. Лежанка. На нагрев лежанки будет уходить еще часть тепловой энергии, хотя это можно отнести больше к косвенному нагреву. Но чем больше функций у ОВП, тем выше требования по мощности. Частота применения. Если ОВП является скорее декоративным элементом для дачи, которую вы посещаете редко, вкладывать большие деньги в покупку мощной ОВП не имеет смысла. Запас мощности

Как и при выборе котла, покупая отопительно варочную печку обращайте внимание на запас ее мощности. Обычно рекомендуется делать его около 10-15 процентов от требуемой

Так печь сможет работать в нормальном режиме, не перерасходовать топливо, не гореть на пределах своих возможностей.

Закладка топлива

Есть два типа конструкций ОВП, которые отличаются по способу закладки топлива.

  • Ручной метод. Здесь все просто — открыли топку, закинули дрова, зажгли. Когда первая закладка сгорела, можно добавлять новую порцию топлива. Преимущество в том, что такие топки обычно «всеядные», то есть могут работать на различных по размерам и качеству видах топлива;
  • Автоматическая закладка. Такой метод закладки топлива в топку отопительно варочной печи намного удобнее. Вам потребуется организовать определенный запас для подачи, а печь уже будет самостоятельно по мере необходимости добавлять в топку топливо. Но пока такие конструкции далеки от совершенства, они требуют определенного качества топлива с четким соблюдением размеров.

Выбор отопительно варочных печей не редко осуществляется на основе производителя. Как показывает анализ рынка, наибольшим спросом среди ОВП пользуются устройства итальянского производства. Это законодатели моды в этой сфере. Также популярность завоевали словацкие и немецкие агрегаты.

Купить готовую ОВП или собрать ее самостоятельно — актуальный вопрос, ответить на который можно только после тщательного анализа ваших потребностей и способностей по сборке печей. Иногда лучше переплатить, но доверить работу специалистам.

Особенности возведения каменной печи

При выборе печного отопления одной из самых частых ошибок становится мысль о том, что сначала нужно построить дом, а уже потом начать заниматься кладкой печи. На самом деле, дом и печь следует воспринимать как два тесно взаимосвязанных друг с другом объекта, требующих комплексного подхода и тщательного расчёта.

«Пляши от печки!» – именно так звучит девиз печников. Это значит, что прежде чем построить дом с печкой необходимо:

1. Понять, какая печь вам нужна.

2. Рассчитать размеры и массу печи.

3. Определить место установки печи в доме.

4. Рассчитать нагрузку от печи на фундамент или перекрытия.

5. Продумать систему дымоотвода.

Образно говоря, не печка строится внутри дома, а дом возводится вокруг печи!

«Вживление» печи в уже построенный дом приводит к неоправданным затратам.

Поэтому возведение печи необходимо разбить на ряд последовательных этапов. А именно:

1. Проектирование. На этом этапе:

  • выбираем тип печи и её конструкцию;
  • предварительно определяем место под печь;
  • рассчитываем безопасные расстояния в местах пересечения и примыкания поверхности печи к полу, потолку, перекрытиям, кровле, стенам, перегородкам;
  • продумываем внешний вид печи, отделочные материалы, фактуру поверхности.

2. Контроль. На этом этапе нужно убедиться, что все работы ведутся в соответствии с проектом.

Также необходимо заранее подобрать правильный материал для изготовления печи и дымохода. Для печей и каминов лучше применять полнотелый кирпич пластического формования, так как кирпич сухого прессования не выдерживает высоких температур.

Запрещается применять для кладки дымоходов и печей кирпич пережжённый или недожжённый, пустотный, силикатный, пористый и облегчённый!

Преимущества и недостатки печи

Преимущества:

    • высокий показатель коэффициента полезного действия 75-85% (КПД);
    • топливо сгорает при высоких температурах;
    • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
    • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
    • долговечность эксплуатации печи;
    • эстетичный, оригинальный внешний вид;
    • высокая эффективность, многофункциональность;
    • экономичность;
    • длительное сохранение тепла;
    • форма и дизайн печей могут варьироваться в зависимости от назначения;
    • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

      Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

  • совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

    Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

  • конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
  • особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

    И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

  • самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

    Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Грани и части кирпича

Грани и части кирпича

Торец кирпича именуют тычком, широкую плоскую сторону — постелью, а боковую поверхность — ложком. Ребра изделия называют усенком. Кладку ведут, устанавливая изделие на постель, которая считается рабочей поверхностью. В единственном варианте элементы ставят на ложок, если стену возводят в ¼ кирпича.

Части камней, отличные от полного кирпича, предназначаются для выполнения углов, поворотов стен, имеют условные названия:

  • трехчетверка (девятка);
  • четверка (четвертинка);
  • половинка.

На части кирпич делят киркой, ударяя по ложку, а не по постели, при этом камень держат, опирая на ребро. У поставщика заказывают небольшой объем неполных элементов заводского производства.
