Как сделать печь Бубафоня своими руками
Весь процесс сборки самодельного отопителя условно делят на пять основных этапов: подготовка помещения, материалов и инвентаря, раскрой и сварка заготовок, обустройство дымохода, возведение опорной площадки. Чтобы сделать печь Бубафоня своими руками, понадобится схема, чертеж, расчет и поэтапное описание изготовления конструкции.
Из газового баллона длительного горения
Наиболее простой способ сделать отопитель — собрать его из старой ёмкости из-под сжиженного газа. Для изготовления печи Бубафоня своими руками из газового баллона, рассчитанной на длительное горение, понадобится сосуд объёмом 50 литров. Последовательность изготовления:
- У баллона срезают верхнюю эллиптическую крышку. Чтобы газ внутри ёмкости не взорвался в процессе, её предварительно наполняют водой. Рез делают по существующему сварному шву. В этом месте расположено кольцо, которое в дальнейшем будет служить центрирующим элементом.
- В крышке прорезают круглое отверстие, равное наружному диаметру воздуховода. Для усиления конструкции в этом месте приваривают кольцо из толстого металла.
- Собирают нажимной поршень. Вырезают диск диаметром несколько меньшим внутреннего сечения корпуса. В центре делают отверстие для приварки воздуховода. К нижней части диска сваркой крепят пластины, формирующие зону горения. Сверху приваривают воздуховод.
- В корпусе вырезают отверстие для дымохода. Располагают его как можно ближе к верхнему краю обечайки. Приваривают дымоотводящий патрубок. Выполняя операцию, следят, чтобы труба не выступала внутрь, препятствуя перемещению поршня.
- Приваривают к корпусу и крышке рукоятки, облегчающие обслуживание и транспортировку аппарата.
Из трубы
Стальная труба также подходит для конструирования печи. В зависимости от размера сортамента и химического состава такой корпус может прослужить гораздо дольше, чем при сборке из газового баллона. Изготовление аппарата из трубы принципиальных отличий не имеет. Исключение составляет только оборудование отопителя днищем и крышкой. Их делают из стального листа толщиной, равной стенкам корпуса. Днище приваривают к нижней части трубы, а крышку делают съёмной. Для придания конструкции устойчивости предусматривают приварку опорных ножек из любого подходящего материала.
Из листовой стали
При изготовлении обечайки можно использовать стальные листы, но это увеличит трудозатраты. Корпус делают круглой или многогранной формы. Первый вариант можно реализовать, если есть доступ к соответствующему металлообрабатывающему оборудованию (валковой листогибочной машины). В домашних условиях легче сделать квадратный корпус. В такой конструкции получается большое количество сварных швов, что плохо сказывается на долговечности и герметичности отопителя.
Инструменты и материалы
Поговорим немного об используемых материалах. Если вы хотите собрать печь Бубафоня с водяной рубашкой своими руками, проследите, чтобы толщина стенок камеры сгорания составляла 4-6 мм. Рубашка изготавливается двумя способами – путем обваривания основного корпуса листовым железом с образованием отопительного контура или путем его обматывания металлической трубой. Если печка будет отапливать помещения прямым способом, то толщина стенок не имеет особого значения – вполне подойдет старая бочка, только без сквозной коррозии.
Что касается инструментов и вспомогательных материалов, необходимых для сборки печи Бубафоня, то нам понадобятся:
Самая опасная часть работы, связанной с изготовлением печи — это конечно все, где задействована болгарка. Используя ее, нужно быть максимально осторожным.
- Сварочный аппарат – для резки и сварки отдельных элементов;
- Болгарка (углошлифовальная машина) – для резки и обработки металлических кромок;
- Ножовка по металлу – для работы с мелкими элементами;
- Трубы указанного на чертеже диаметра;
- Кран для слива конденсата;
- Молоток;
- Листовой металл 2-3 мм толщиной.
Этапов сборки печи Бубафоня у нас пять:
- Подготовка места установки;
- Работа с бочкой (газовым баллоном);
- Подготовка прижимного круга;
- Подготовка дымохода;
- Сборка и первый запуск.
Пройдемся по данным этапам более подробно.
Сильные и слабые стороны Бубафони
Пиролизная печка обладает целым рядом положительных качеств:
- Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
- Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
- Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.
Следует также упомянуть об основных недостатках Бубафони:
- Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
- Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
- Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Общие сведения
Перед тем как самостоятельно изготовить печь бубафоню, необходимо подробно изучить её устройство, а также преимущества и недостатки. Это поможет понять принцип действия и упростить процесс создания печки.
Внутреннее устройство
Печка бубафоня была придумана народным умельцем из Колымы Афанасием Бубякиным. Своё название она получила благодаря никнейму создателя, который он придумал для общения на одном из форумов. В основе своих изделий Афанасий использовал пиролизные котлы литовского производства. Он немного модернизировал их и сделал максимально простыми. Из-за этого изобретение быстро стало набирать популярность и часто применяться в хозяйстве.
Благодаря народному умельцу, каждый желающий может смастерить отопительное устройство своими руками. Печь бубафоня состоит из следующих элементов:
- Корпус. Этот основной элемент конструкции должен иметь цилиндрическую форму. Под него можно приспособить старый котёл, газовый баллон, бочку или огнетушитель.
- Поршень-подаватель. Эта деталь пиролизной печи представляет собой круг, изготовленный из металла. К нижней его части приварены рёбра, позволяющие сформировать дополнительную воздушную прослойку между кругом и сгораемым твёрдым топливом. В центре поршня крепят трубу воздуховода.
- Дымоход. Эта важная деталь используется для вывода продуктов горения за пределы помещения, в котором располагается бубафоня. Чаще всего для дымохода применяют металлическую трубу, диаметр которой может варьироваться в пределах от 15 до 25 см.
- Крышка. В ней обязательно имеется отверстие, которое используется для проведения воздуховода. Крышку дополняет поршень и формирует вторичную камеру сгорания, где происходит процесс воспламенения пиролизных газов.
- Задвижка. С помощью этого элемента конструкции у владельца бубафони есть возможность самостоятельно регулировать подачу кислорода внутрь устройства.
Преимущества и недостатки
Печь длительного горения бубафоня, как и любое подобное устройство, имеет несколько важных преимуществ перед другими отопительными приборами. Благодаря им изделие ценят не только в России, но и в граничащих с ней странах.
Основные достоинства бубафони:
- Простота конструкции. Печь состоит из небольшого количества элементов, поэтому сделать её можно даже в домашних условиях. Для этого нужно иметь сварочный аппарат и владеть навыками работы с ним. Кроме этого, понадобится небольшой опыт изготовления изделий из металла.
- Продолжительные период работы. Пиролизное отопительное устройство может работать круглосуточно, создавая в помещении необходимые температурные условия.
- Универсальность в плане выбора топлива. Бубафоня относится к тем компактным печам, которые могут эффективно работать практически на любом доступном топливе. Идеальным вариантом будет использование деревянных поленьев, угля или опилок. Кроме этого, можно применять различные современные виды (например, пеллеты).
- Низкий расход топлива. Печь может работать на одной закладке дров от 18 до 24 часов. Этот показатель зависит от размеров устройства и количества загружаемого источника энергии.
Среди минусов печи выделяют:
- Бубафоню, как и простую буржуйку, очень трудно чистить от продуктов горения. Для этого нужно использовать специальную технику, которая предусматривает удаление золы через верхнюю часть устройства.
- Низкий коэффициент полезного действия. В большинстве самодельных конструкций этот показатель редко превышает 80%. Это связано с тем, что корпус пиролизного устройства нагревается неравномерно, а также имеет слабую теплоотдачу.
- Непривлекательный внешний вид. Как правило, печь бубафоню изготавливают из старых бочек, баллонов и прочих ёмкостей, которые не отличаются красотой. Кроме этого, конструкция собирается очень грубо.
Последовательность изготовления
В качестве примера рассмотрим процесс изготовления печки Бубафоня из газового баллона. Первый этап работы — срезка его верхней части. Позже она понадобится нам в качестве крышки корпуса.
Фото № 1 Старый баллон из под газа – основа пиролизной печи
Второй шаг – изготовление колена-вытяжки. Для этого в боковой части корпуса баллона нужно вырезать отверстие подходящего диаметра. Колено сваривают из уголкового обрезка стальной трубы диаметром 100-120 мм. Для стояка дымохода придется найти более широкую трубу – 120-150 мм. Такой диаметр необходим для улучшения тепловой эффективности котла.
На конце вытяжки нужно приварить переходник для установки дымохода (Фото №2 и №3). Уплотнение перехода «вытяжка-стояк» выполняется шнуровым асбестом на глине или стеклотканью.
Фото №2
Фото №3 Отвод из стальной трубы с переходником
Шаг третий. Привариваем к крышке две ручки и верхний патрубок, который будет направлять движение «поршня». К корпусу печи крепим сваркой стальную полосу. Она создаст бортик, препятствующий сдвигу крышки с корпуса.
В крышке баллона газовой сваркой вырезаем отверстие для установки воздуховодной трубы (внешний диаметр 80-90 мм).
Фото №4 Половина печи готова
Воздуховодная труба может быть не только круглой, но и квадратной. От этого работа буржуйки не ухудшится, зато ее сборка станет проще (фото №5).
Фото №5 Квадратная труба воздухораспределителя
Шаг четвертый – из толстого стального листа (3-4 мм) вырезается «блин» с отверстием посередине, диаметром равным диаметру трубы воздуховода. Зазор между краем пластины воздухораспределителя и стенками баллона должен составлять 1/20 диаметра «блина».
Толщину металла для пластины выбирают в зависимости от размера корпуса котла. Так, для бытового газового баллона диаметром 30 см для изготовления «блина» потребуется пластина толщиной 8-10 мм. Для 200-литровой бочки эта толщина будет меньше (4-6 мм).
Снизу к пластине воздухораспределителя привариваем шесть лопастей. Они необходимы для равномерного горения топлива в нижней камере и полного сгорания пиролизных газов в верхней (фото №6).

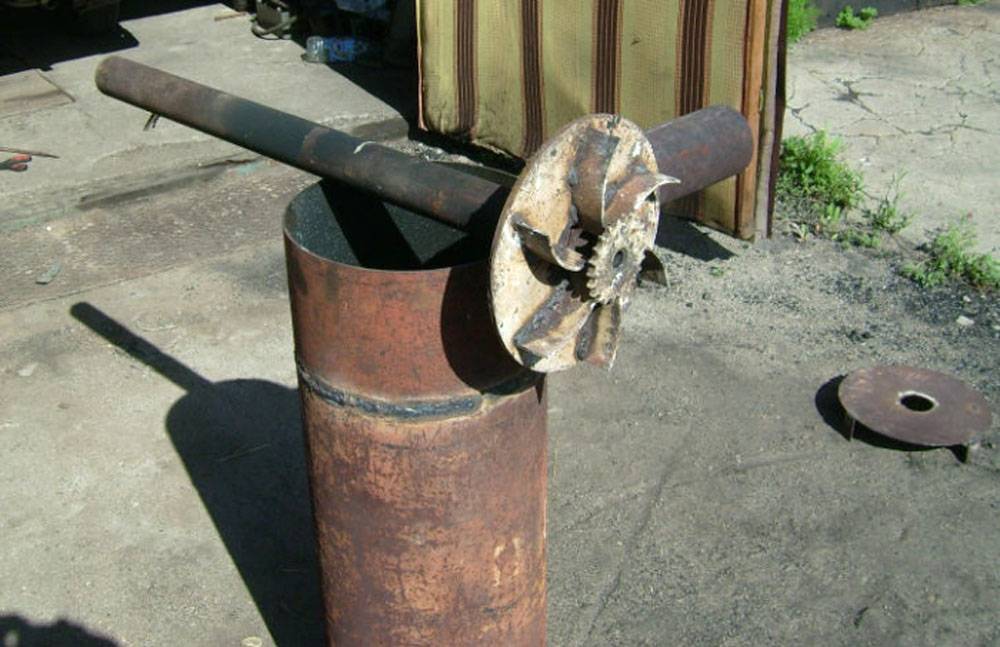

Фото №6 Основная деталь печи – воздухораспределитель «поршень» с лопастями
В некоторых конструкциях в центре распределительного узла крепится вторая круглая пластина меньшего размера с небольшим отверстием (3-4 см). Она нужна для того, чтобы между топливом и лопастями оставалось свободное пространство выхода газов, а горящие угли не забивали канал подачи воздуха. Собрав все части печи, остается загрузить ее дровами, установив их вертикально, а сверху на них разложить щепки и бумагу для розжига (фото №7 и №8).
Фото №7 Дымовая труба через уплотнение установлена на патрубок и готова к работе
Фото №8 Печь загружена топливом
Фото №9 Воздухораспределитель устанавливается в корпус
Фото №10 На корпус одевается крышка и котел разжигается через воздуховод при помощи небольшой порции керосина
Если печка будет топиться не сухими, а сырыми дровами, то в конструкцию дымовой трубы нужно внести изменения. Ее следует продлить вниз, сделав колено для сбора конденсата и поставить на нем сливной кран.
Устройство и принцип работы
Оригинальное название печь Бубафоня получила по имени ее конструктора, умельца Афанасия Бубякина. За основу своей конструкции он взял пиролизный котел «Strоpuva» производящегося в Литве. Мастер упростил устройство печи, поэтому каждый народный мастер сможет изготовить ее самостоятельно. Самодельная пиролизная печь быстро завоевала популярность, благодаря высокому КПД, сочетающемуся с простотой изготовления.
Перед детальным описанием конструкции печи стоит рассмотреть принцип ее работы. Топливо в Бубафоне горит по принципу свечи – сверху вниз. Фактически дрова не горят, а постепенно тлеют, выделяя пиролизный газ. За распределение воздуха отвечает поршень в форме стального круга с ребрами и трубой посередине.
Эта деталь делит цилиндрический корпус печи на две камеры:
- нижнюю – сжигания дров;
- верхнюю – камеру сгорания газов.
Основа печи напоминает привычную Буржуйку, КПД которой всего 50 – 60%. При сгорании топлива в любых дровяных печах образуются газы, бесполезно растворяющиеся в воздухе.
В пиролизных котлах эта энергия используется для обогрева помещения. КПД поднимается до 80%. Бубафоня также работает по принципу пиролизного котла.
Это обеспечивает ее конструкция:
- Основа – металлический бак в форме цилиндра. Внизу расположен колосник и входное отверстие для доступа воздуха.
- Для защиты от огня и предотвращения его перемещения по емкости предусмотрен защитный экран. Для регуляции температуры используется заслонка, прекращающая подачу воздуха и горение.
- Важная конструктивная деталь – подавитель. Это металлический круг с наваренными ребрами. Они нужны для создания воздушной прослойки, что позволит увеличить время тления топлива.
- В центре подавителя расположена труба для отвода продуктов горения. На ее торце вмонтирована задвижка, позволяющая регулировать объем подаваемого внутрь камеры горения кислорода или полностью перекрывать его, когда нужно прекратить работу печи.
- Топка печи снабжена крышкой с отверстиями. Это элемент камеры сгорания газов. Они проходят через зазор между стенками корпуса и диском поршня. Полный вывод продуктов горения осуществляет дымоход, присоединенный к верхней части.
Печь бубафоня своими руками
Проводить в такие постройки отопительный контур от дома – крайне сложно и разорительно. Лучше предусмотреть установку печек, которые можно будет протапливать по мере необходимости твердым топливом – дровами, опилками, углем и т.п. Вариантов подобных отопительных приборов – немало, и многие из них отличаются и экономичностью, и удобством в использовании. Печки можно приобрести в магазинах, но хороший хозяин всегда сможет сделать ее и самостоятельно. Одна из таких распространенных поделок — печь бубафоня своими руками.
Название «бубафоня» звучит для несведущего читателя несколько необычно, а между тем популярность этой печки весьма высока. Объясняется это и тем, что схема ее устройства достаточно проста, а саму бубафоню можно отнести к печам длительного горения, экономно расходующим топливо и не требующим постоянного его добавления в топку.
В настоящей публикации будет рассмотрены прототип бубафони, принцип ее работы, порядок расчета основных параметров и то, как можно соорудить такую печку даже из подсобных материалов.
Базовые принципы работы печи бубафоня
Название «бубафоня» пошло от сетевого ника «bubаfonja», который принадлежит российскому мастеру Афанасию Бубякину с далёкой Колымы. Неизвестно, первым ли он создал самодельную печь подобной конструкции, но именно его модель, опытом сборки которой он поделился в интернете, стала своеобразным «хитом», основой для подражания, базой для собственных наработок и усовершенствований для многих домашних умельцев.
По мнению большинства, прототипом для подобной разработки послужила конструкция котла длительного горения литовской компании «Strоpuva», завоевавшего широкую популярность и у российских домовладельцев.
Изготовление печи самостоятельно
Печи бубафоня из газового баллона своими руками изготавливаются просто, но требуют предварительной подготовки. Нужно подготовить инструменты и помещение, изучить чертежи, залить фундамент. Если нужно, то дополнительно проложить прокладку.
Параметры и габариты
Важным является соотношение ширины и высоты. Оптимальным соотношением является 3 к 1
Важно, чтобы ширина была не меньше 30 сантиметров, так как воздух будет слишком быстро уходить, не окисляя топливо
Кроме этого, опирайтесь следующие параметры:
- Толщина стенок. Оптимально 4-5 миллиметром. Тонкие стенки прогорают и требуют ускоренной замены.
- Зазор между дисками и цилиндром. Расчет этого показателя определяется по формуле (0,05 х ширина). Изготавливая печь бубафоня из газовых баллонов своими руками диаметром в 30 сантиметром, мы получим зазор в 1,5 миллиметра.
- Толщина диска. Поршень иметь разную толщину, в зависимости от его ширины. Его расчет происходит по таблице
| Ширина | Высота |
| 30 см | 10 мм |
| 40 см | 8 мм |
| 60 см | 6 мм |
| 80 см | 4 мм |
Разработав чертеж с размерами, вы сможете сделать обогреватель под конкретные материалы и помещение.
Требуемые материалы и инструменты для работы
Невозможно изготовить бубафоню без сварочного аппарата. Поэтому помещение должно иметь хорошую вентиляцию. В теплое время года возможно строить ее на улице. Позаботьтесь о бесперебойном электричестве. При работе будут использоваться объемные предметы — нужно много свободного пространства.
Изготавливая печи бубафоня из газовых баллонов своими руками, нужно заранее позаботиться о котле. Подойдет галлон на 200 литров. Обязательно, чтобы не было следов коррозии. Для удобства желательно сделать опорные ножки и ручки для переноса.
Дополнительный материал:
- сталь листовая для поршня;
- труба для воздухоотвода и дымохода из нержавейки;
- швеллеры;
- смесь для фундамента.
Из инструментов нам понадобится:
- Киянка;
- Струбцина;
- Лопата;
- Инвертор;
- Углошлифовальная машина.
Укладка фундамента
Вся работа по изготовлению фундамента делится на три этапа:
- Подготавливается яма. Требуется выкопать небольшой котлован квадратной формы. Глубина должна быть 20-30 сантиментов.
- Заливка. В яму засыпается щебенку. Сверху завивается бетон.
- После высыхания бетона, поверх строится постамент из кирпичей (для повышения устойчивости).
Монтаж и сборка конструкции. Установка дымохода
Изготавливая печь бубафоня из газовых баллонов своими руками, в первую очередь отделяется колпак. В верхней части сосуда делается разрез. После этого можно приступать к изготовлению поршня.
- В первую очередь вырезается круг из стального листа. Его диаметр должен быть на 4-5 миллиметра меньше ширины баллона, чтобы образованные газы могли спокойно выходить. В середине делаем отверстие для трубы воздухоотвода.
- Свариваем круг и трубу.
- На основание диска привариваем направляющие из швеллера, как на фото.
Для обеспечения качественного отвода дыма, дымоход производится из двух кален. Они свариваются друг с другом под углом в 90 градусов.
Чтобы сделать печь с водяным контуром, вокруг дымохода прокладывается труба от системы водоснабжения.
Ниже представлена схема установки водной рубашки.
Как разжечь «бубафоню»
Снимите колпак и поршень, чтобы был доступ к днищу. Внутрь кладутся дрова горизонтально
Это важно, так как вертикальное положение приведет к пожару
Сверху высыпаются древесные опилки (мелкие ветки) и кладем тряпку, пропитанную жидкостью для розжига. Накрываем поршнем и в трубу кидаем горящую бумагу или ветошь. Через двадцать минут, когда дрова хорошо разгорятся, требуется закрыть задвижку. После этого начинается тление и распространения тепла. До момента полного выгорания топлива, нежелательно открывать задвижку, так как это приведет к резкому падению температуры.
Видео растопки Бубафони:
Печки длительного горения «бубафоня»
Есть много конструкций печей длительного горения. Отличием их устройства является дозированная подача воздуха в топку. Уменьшение его подачи приводит к замедлению окисления и более полному использованию топлива. Регулировка поступления производится через топку и зольник специальными заслонками, то есть — снизу.
Вариант конструкции печи на опилках
В печи бубафоня воздух подаётся сверху через полый шток. Таким способом достигается эффект постепенного сжигания топлива без прогрева нижерасположенных слоёв. Когда такой тепловой агрегат прогревается до температуры 300 и более градусов, начинается процесс пиролиза древесины. Горючие печные газы поступают в верхнюю часть топки и сгорают там с выделением большого количества тепла. То есть, клетчатка древесины сгорает в нижней части с выделением горючих газов, которые воспламеняются поверх поршня.
Принцип действия печи длительного горения Бубафоня с водогрейной рубашкой и зольником
Область применения
В зависимости от ёмкости печи горение одной закладки топлива может продолжаться от 12 до 24 часов. Это удобно при использовании в системах отопления загородного дома, теплиц, гаражей и производственных помещений.
Достоинства и недостатки теплового агрегата
К достоинствам такой печи можно отнести следующие факторы:
- Простота конструкции, позволяющая изготовить её собственными руками.
Самая простая печь конструкции бубафоня
- Пиролизная печь такой конструкции предоставляет широкие возможности в выборе вида топлива. В ней можно успешно сжигать отходы деревообрабатывающего производства в виде опилок, щепы, мелкой обрези. Такой тепловой агрегат может также работать на торфяных брикетах, низкосортном угле и топливных пиллетах.
- Длительное, до суток время работы. Но это зависит от скорости подачи воздуха и объёмы камеры сгорания.
Однако имеется и ряд существенных недостатков этой конструкции:
- Бубафоня имеет низкий коэффициент полезного действия. Это можно связывать с неравномерностью нагрева корпуса печи, следствием чего является снижение степени теплоотдачи агрегата. Для пиролизных печей усовершенствованных конструкций КПД может достигать 90%.
- Бубафоня классической конструкции неудобна для очистки от остатков горения топлива. Их приходится извлекать через верх. Но этот недостаток легко устраняется устройством дверки в нижней части топливной ёмкости. Дверка должна достаточно плотно закрываться, чтобы минимизировать поступление воздуха через неё.
- Непривлекательность внешнего вида. Печь выглядит грубо и не украшает интерьер при установке в жилом доме.
