Печь с водяным контуром для отопления дома: делаем отопление дома печью с водяным контуром

Вертикальный вариант

Схема внутреннего устройства газогенераторной печи из камня.

Если у вас нет места, то можно сделать вертикальный вариант корпуса печи. Он немного сложнее описанного выше горизонтального агрегата. Основной корпус этого газогенератора имеет габариты 700×510×1480 мм. В этой установке должна быть предусмотрена решетка, которая делается из стального листа. Она устанавливается в корпусе газогенератора на расстоянии 30 см от дна корпуса на ножках из обрезков стальной трубы. Решетку соединяют сваркой с коробом, установленным внутри агрегата.

К боковой стенке газогенератора приварен дефлектор, удерживающий короб с решеткой и дающий воздуху свободный проход к горящему топливу. Все эти детали делаются из стального листа (толщина 4-5 мм). В качестве дымохода в корпус газогенератора наварена (над коробом у боковой стенки установки) стальная Г-образная труба. На этой же стенке (в нижней части корпуса на уровне решетки) сделайте отверстие диаметром 10 сантиметров для прохождения воздуха внутрь установки.

На уровне нижней части трубы дымохода (в корпусе) просверлите отверстие в 6 см. В данном варианте газогенератора для принудительной подачи воздуха в топку применяется вентилятор, установленный на нижнем отверстии воздуховода. Для нормального пользования котлом и хорошей терморегуляции установки на боковой стенке газогенератора установлена система автоматики. Ее исполнительное устройство в виде цепочки соединено с кнопкой включения вентилятора.

Если вы хотите использовать данный котел не только для обогрева, но и совместно с водяным отоплением, то вам придется своими руками сделать теплообменник. Он делается из стального листа и представляет собой кожух большего диаметра, чем ваша печь, надетый сверху на корпус вашего газогенератора. Этот кожух тщательно укутывают теплоизоляцией, используя стекловату или другой подобный теплоизоляционный материал.

Для ввода холодной и вывода горячей жидкости в систему с водяным отоплением к теплообменнику подключают входной и выходной патрубки. Монтируются вентили и другое нужное оборудование по типовой схеме обогрева жилища водяным отоплением. Собранный вами водяной котел может работать не только на дровах, но и на угле. Если у вас проблемы с использованием металла, то корпус газогенератора можно собрать и из кирпичей, но такая установка будет иметь большие габариты.

Как устроены домашние печи с водяным обогревом

Металлическая печь для дома с водяным контуром отопления обогревает жилой дом комбинированным методом. Помещение, в котором установлена печка, прогревается за счет конвекции воздуха. В соседние комнаты тепло подается посредством жидкостного теплоносителя.

Устройство отопительной печи для дома с теплообменником отличают следующие особенности:

Высокий КПД печи – наблюдаются незначительные теплопотери. На эффективность отопления дома не влияет количество комнат и этажей. В случае обычной конвекционной печи, интенсивность нагрева существенно снижается по мере удаленности от печки.Печь с теплообменником, оптимальное решение для установки в двухэтажном или одноэтажном доме с большим количеством комнат.

Встроенный теплообменник – существует две основных разновидности печей. В качестве теплообменника используется змеевик или водяная рубашка. Печи подключаются к существующей системе отопления. После небольшого переоборудования появляется возможность отапливать помещения с помощью теплых полов.

Материал корпуса – бюджетные печи, изготавливаются из стали. Существуют печки из серого чугуна.

Дополнительный функционал – некоторые модели, помимо обогрева, предназначены для приготовления пищи.

Ассортимент выпускаемых печей с встроенным теплообменником позволяет подобрать отопительное оборудование практически для каждого жилого помещения с необходимым функционалом и производительностью.

Дополнительный функционал (плита / духовка)

Кроме основного предназначения – обогрева помещений, печь с теплообменником может использоваться для приготовления пищи и нагрева горячей воды. В различных моделях предусмотрен дополнительный функционал: духовой шкаф и варочная поверхность:

Варочная поверхность – в зависимости от модели, конструкция плиты рассчитана на 1-2-3 варочных места. На плите легко приготовить пищу, вскипятить воду для мытья или готовки.

Духовой шкаф – работает как обычная духовка. Подходит для приготовления выпечки. Внутри духовки встроены конвекционные каналы, увеличивающие скорость прогрева шкафа до рабочей температуры. Духовой шкаф устанавливается в дорогостоящих печках премиум класса.

Наличие дополнительного функционала влияет на стоимость печки с встроенным водяным контуром. Варочная поверхность изготавливается из чугуна и увеличивает цену до 30%. Духовые шкафы в основном встраиваются в дорогостоящие печи европейских производителей.

Лучшие печи-камины длительного горения с водяным контуром

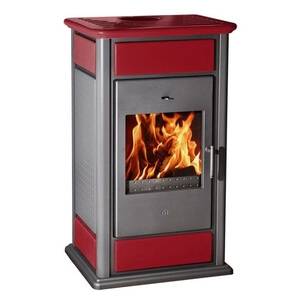

MBS Thermo Vesta plus

Предназначается для теплоснабжения помещений оборудованных водяными системами обогрева. Печь можно подключить к системе в тандеме с твердотопливным котлом или в самостоятельном режиме.

Максимально возможная температура воды внутри теплообменника — 90°C.

Печь производится из чугуна и стали высокого качества. Наружное эмалевое покрытие отличается особым эстетизмом и долго сохраняет привлекательный вид.

Имеется сплошная варочная поверхность из чугуна.

Быстрый прогрев помещения обеспечивается конвекцией. Ящик для золы можно выдвигать непосредственно во время растопки, что упрощает уход.

Характеристики:

• мощность: 11 кВт;
• КПД — 83%;
• варочная плита — есть;
• расположение: пристенное;
• площадь обогрева — до 110м2;
• дымоход: 150мм, ;
• материал: сталь, чугун, керамические изразцы, шамот;
• тип стекла: прямое;
• габариты: 90*46*44см;
• вес: 91,5кг.

Достоинства:

• дизайн;
• качество сборки;
• высокая эффективность и длительное сохранение тепла.

Недостатки:

внутрення поверхность топки может потребовать замены уже через пару лет использования.

MBS VULKAN

Дровяная печь-камин может обогреть большие помещения, имея при этом компактные габариты. Прекрасно подойдет для использования в дачном доме за городом.

Поможет организовать автономное отопление или дополнить существующее.

Топка объемная, при этом топливо расходуется в режиме экономии.

С печью MBS Вулкан Термо жилище станет не только неповторимым по атмосфере, но и более уютным. Есть режимы интенсивного прогрева или тления.

Характеристики:

• мощность: 24 кВт;
• КПД — 83%;
• варочная плита — есть;
• расположение: пристенное;
• площадь обогрева — до 140м2;
• дымоход: 120мм, ;
• материал: сталь, чугун;
• тип стекла: прямое;
• габариты: 65*78*64,5см;
• вес: 151кг.

Достоинства:

• удобство растопки и ухода;
• высокая надежность;
• скорость прогрева помещения;
• экономия топлива.

Недостатки:

отсутствуют.

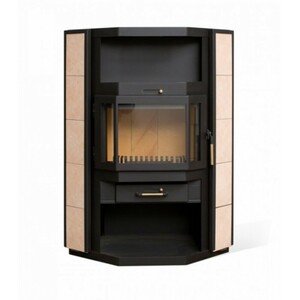

Romotop GRANADA

Печь отличается современным внешним оформлением, качеством изготовления и использует инновационный метод сжигания древесины.

Корпус выполнен из стали с облицовкой декоративной плиткой. Печи из стали быстрее прогревают воздух — уже спустя 15 минут после растопки.

В топочной камере установлен шамот, выдерживающий до 1300 градусов. Камера топки отделена от корпуса для снижения риска пожара и продления срока службы самой печи.

Характеристики:

• мощность: 13 кВт;
• расположение: пристенное;
• площадь обогрева — до 130м2;
• дымоход: 150мм, ;
• материал: сталь, керамика;
• тип стекла: прямое;
• габариты: 125*50*56см;
• вес: 254кг.

Достоинства:

• современное оформление;
• богатый выбор расцветок корпуса;
• эффективность нагрева.

Недостатки:

высокая стоимость.

МЕТА Печора Аква

Печора одина из самых эффективных печей-каминов, которая сможет эффективно отопить большой дом. Установка подключается к радиаторам отопления.

Прогревается печь за считанные минуты, а сам очаг камина изготавливается из негорючих материалов, основным является нержавеющая сталь. Если необходимо обогреть небольшое помещение, данная модель подойдёт и для этого.

Тогда ее можно не подключать к водяному контуру отопления, мощности воздушного обогрева будет достаточно. Нельзя подключать печь к радиаторам отопления если в батареях нет воды.

Характеристики:

• мощность: 9 кВт;
• расположение: пристенное;
• площадь обогрева — до 90м2;
• дымоход: 150мм, ;
• материал: сталь, керамика;
• тип стекла: прямое;
• габариты: 104*75*49см;
• вес:155кг.

Достоинства:

• не занимает много места;
• экономный расход дров;
• режим тления.

Недостатки:

быстро остывает.

EdilKamin Warm CS

Печь относится к новому поколению. В зависимости от площади помещения можно выбрать комплектацию Warm Base или Warm Scaldavivande.

Данная печь может не только обогревать жилище, но и обеспечивать горячее водоснабжение.

Дизайн в классическом деревенском стиле, но впишется и в современный интерьер. Торцы, фасад и основание — чугунные, очаг — из стали, облицовка из керамики.

Характеристики:

• мощность: 14 кВт;
• расположение: пристенное;
• площадь обогрева — до 140м2;
• дымоход: 150мм, ;
• материал: чугун, сталь, керамика;
• тип стекла: прямое;
• габариты: 108*56*51,5см;
• вес: 253кг.

Достоинства:

• эффективность;
• отопление и горячая вода;
• надежные комплектующие;
• идеальная сборка.

Недостатки:

высокая стоимость.

Плюсы и минусы такой печи

Перед тем как принимать решение о целесообразности изготовления буржуйки в гараж, необходимо взвесить все «за» и «против» такого действия.

Преимущества печи – буржуйки для отопления гаража:

• Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
• Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
• Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
• Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
• Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.

Несмотря на очевидные плюсы этого варианта, не стоит считать его единственным возможным и идеальным. Буржуйка для гаража также имеет и свои недостатки, о который и пойдет дальше речь.

Отрицательные стороны использования:

• Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
• Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
• Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.

Стоит ли связываться с таким источником обогрева — решать вам, а для тех, кто заинтересовался, наша статья представит схемы и особенности самостоятельного изготовления.

Среди всего разнообразия такое устройство пользуется отличным спросом. Многие изделия фабричной сборки выполнены именно в форме прямоугольного короба. Такая буржуйка не занимает много места и отличается рациональными габаритами.

Основные нюансы изготовления:

1. Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
2. Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
3. Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
4. Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.
5. Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
6. Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.

Корпус можно сделать в вертикальной плоскости или горизонтально направленным. На производительность это не повлияет, просто вертикальная буржуйка занимает меньше места. С другой стороны, придется чаще подкидывать топливо, что не всегда подходящий вариант. Вокруг всего периметра необходимо сделать соответствующий защитный экран, чтобы обеспечить необходимую пожарную безопасность

Это очень важно, особенно для оборудования, изготовленного своими руками

Схема с естественным движением теплоносителя

Пригодна для зданий небольшой площади и объема. К примеру, отопительные печи с водяным контуром для дачи обычно работают с естественной циркуляцией носителя тепла. В этом случае монтаж разводки трубопровода должен осуществляться с обязательным соблюдением уклона по все протяженности. Используются стальные трубы и металлическая запорная арматура. Расширительный бачок должен быть расположен в самой верхней точке системы и иметь полностью открытый верх или его часть. Это необходимо для того, чтобы при слишком резком повышении температуры внутри системы, была возможность свободного выхода воды или пара. Также через открытый верх бачка удобно доливать воду, при необходимости. В качестве отопительных приборов используются обычные чугунные радиаторы, стальные батареи или регистры, изготовленные из стальных труб при помощи сварки. Печное отопление частного дома своими руками выполняется чаще всего именно в таком варианте.

Основные преимущества установок

Стандартные печки не могут обеспечивать равномерное прогревание воздуха в большом доме или коттедже. В современных агрегатах для решения этой проблемы устанавливаются конвекционные камеры с последующим подключением разветвленных воздуховодов. В результате таких действий создается теплый воздушный поток. Он принудительно перемещается по пространству внутри труб, его регуляция при этом обеспечивается специально обустроенными заслонками, задвижками и решетками.

Но каналы для перемещения воздуха отличаются громоздкостью, они поглощают полезное пространство в комнате, а с увеличением количества поворотов в системе соразмерно возрастают и теплопотери. Немаловажный фактор заключается в периодическом удалении копоти, сажи, пылевых скоплений и т.д. Что касается воздуха, то для него характерна незначительная удельная теплоемкость.

Обеспечить подачу тепла в самые удаленные зоны здания поможет только принудительное нагнетание подогретых масс с помощью установки специального вентилятора. Учитывая такие нюансы, можно с уверенностью сказать, что вода в качестве теплоносителя перед воздухом имеет массу преимуществ.

Если рассматривать удельную теплоемкость водяной массы, то ее показатель в 4 раза превосходит аналогичное значение воздуха. Вода без труда перемещается по трубам малых диаметров, тепловая же энергия подается на большие расстояния. Стоит отметить и такие плюсы водяной массы, как химическая нейтральность, безопасность, отсутствие токсичности и горючести.

Видеоурок о печи на дровах с водяным контуром:

https://youtube.com/watch?v=rkTbJntZC6Q

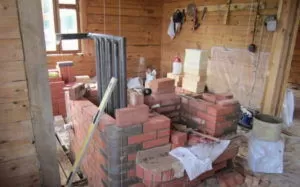

Кирпичная ПВК – особенности эксплуатации

Нередко водяное отопление совмещают не только с камином или современной дровяной печью. Для многих лучшим вариантом станет установка классической кирпичной печи как источника тепловой энергии. Грамотно расширив с помощью водяного контура возможности кирпичной печи, можно качественно прогревать не только ближайшие жилые комнаты, но и всю постройку. Чтобы повысить КПД кирпичной печи, разработаны различные конструкции теплообменников (в их качестве выступают змеевики и регистры). Эксплуатация такой системы в загородном жилье обладает особенностями, в число которых входят:

• Обустройство. Чтобы сложить качественную печь, а затем провести монтаж водяного отопления, потребуются мастера высокой квалификации.
• Размер. Габаритная традиционная русская печь занимает много полезной площади и помещается далеко не в каждой кухне. Альтернативой для скромных по размеру помещений станет голландская или шведская кирпичная печь. Такие конструкции характеризуются меньшими размерами, но полной функциональностью.

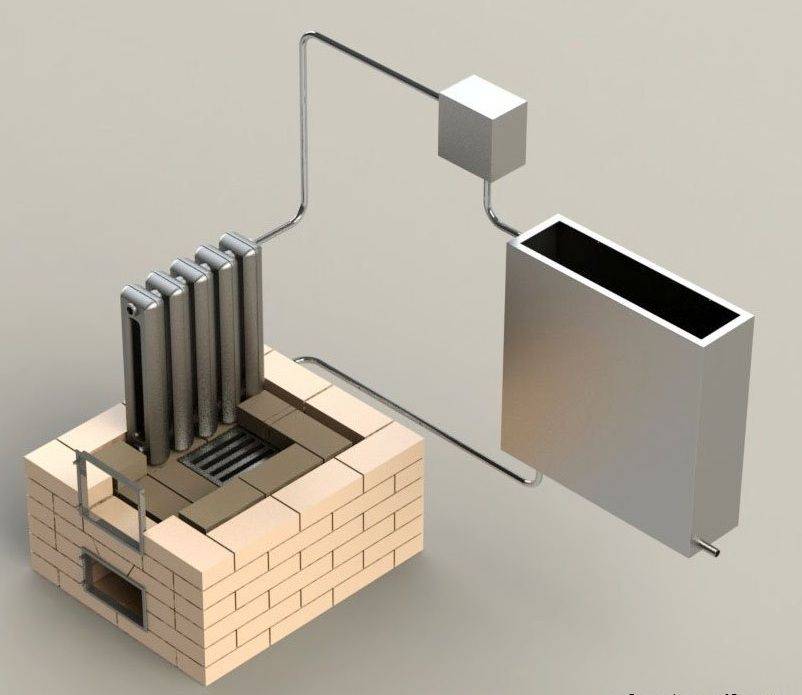

Схема установки теплообменникаИсточник ogon.guru

• Улучшение КПД. Максимальный КПД печи не достигает 50%; половина тепла (и денег) безвозвратно исчезает в трубе. Устройство полноценной системы водяного отопления позволяет увеличивать этот параметр до 80-85%, что сравнимо с характеристиками котлов промышленного производства, работающих на твердых видах топлива.
• Инерционность. В отличие от электрических котлов, на разогрев системы, завязанной на кирпичную печь, потребуется некоторое количество времени.
• Уход. Сгорающие дрова оставляют после себя золу и пыль. Комната, в которой расположена кирпичная печь, придется убирать часто и тщательно.
• Требования к безопасности. Неправильная эксплуатация кирпичной печи для дома с водяным отоплением является угрозой не только пожара, но и отравления угарным газом.

О кладке кирпичной печи с водяным контуром в следующем видео:

Кирпичная печь с водяным отоплением — минусы

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Рекомендации к проведению строительных мероприятий

При сооружении печи с варочной поверхностью и водяным контуром необходимо придерживаться следующих нормативов:

• Печку и ближайшие поверхности нужно отделить безопасным расстоянием. Перед топкой в этих целях дополнительно устанавливается металлический лист, защищающий пол и перегородки.
• Чтобы кладка была максимально прочной, проводят армирование каждого 4-го кирпичного ряда металлическими штырями.
• В качестве монтажной смеси применяют глиняный раствор средней пластичности. Скатанный из него небольшой шарик при ударе о пол не должен трескаться и рассыпаться.
• Дымовая труба должна иметь высоту не менее 5 м: наличие оголовника является обязательным условием. Этот элемент призван защищать дымоход от климатических осадков и засорений. Кроме того, он способствует усилению тяги и украшению постройки.

Возведение своими руками печи для дома с котлом обычно не вызывает особенных сложностей. Довольно часто можно встретить металлические конструкции, не уступающие кирпичным с точки зрения внешней эстетичности. Такое изделие способно в значительной мере украсить жилищный интерьер. Для сооружения кирпичных печей подбирается особый строительный материал. Лучший вариант – керамические красные кирпичи обожженного типа. Их отличает равномерный цвет и металлический звук при простукивании.

Система водяного отопления

Печь с водяным контуром выглядит так же, как и система для простого твердотопливного котла.

Разница заключается в том, что отверстие для входа в теплообменнике расположено выше в сравнении с котлом. Эту информацию нужно знать при установке трубопровода.

Сверху размещается расширительная емкость, которая необходима для получения высокого давления в отопительной системе. Важный нюанс состоит в том, что монтаж труб следует делать под углом, при этом наклон должен быть максимальным.

В определенных случаях необходим циркуляционный насос, применение которого значительно повышает коэффициент полезного действия отопительной системы.

Нужно отметить, что печь с водяным контуром более эффективна по сравнению с твердотопливным котлом. Эта система лучше и быстрее нагревает помещение. Печь с водяным контуром неплохо смотрится на кухне. Она может не только выполнять функцию обогрева, но и использоваться для приготовления пищи.

Что мы обычно ждем от камина?

Когда мы – Вы, я или кто-либо другой – сидя у экрана компьютера, рисуя свой проект или просто размышляя на тему отопления дома, задумываемся о камине и отоплении дома (особенно если задумываемся о первом и втором одновременно), мы частенько забываем первичные ожидания от самого камина. Во-первых, мы забываем разницу открытого камина и камина с дверцей. А она существенная, если дверца обычная. Дело в том, что топки бывают «колосниковые» и «подовые». Про это я недавно написал отдельную статью «Современная дверца для камина с огнеупорным стеклом – важные особенности!».

Многие отлично знают, в чем все-таки прелесть открытых каминов. Но вряд ли многие люди могут различить важные особенности каминной топку (или любой камин с дверцей) и открытый камин. И уж, тем более, меньше людей смогут подобрать дверцу, за стеклом которой камин будет гореть с эффектом открытого камина – хорошую подовую дверцу. Подавляющее же большинство стальных каминов и любых каминов с дверцами – колосниковые. Это требуется для эффективности отопления. Горение в них совсем другое, эстетика сгорания дров в них никогда не сравнится с открытым камином или камином с хорошей подовой дверцей.

Во-вторых, вот мой личный опыт и опыт моих коллег. Чтобы не откладывать постоянно топку камина и вообще иметь возможность наслаждаться видом пламени, камин должен располагаться на самом видном месте гостиной. Так же он не занимать ключевое место – чтобы не мешался. Это, конечно же, очевидно, но когда возникает вопрос о водяном контуре, мы начинаем прокручивать многие варианты размещения для выгодного отопления дома. Зачастую, мы забываем о вышеназванной очевидности в угоду эффективности отопления.

Рекомендации по размещению элементов системы отопления

Элементы системы отопления трудно назвать украшением современного интерьера. Под это определение могут подойти разве что трубы, органично смотрящиеся в некоторых интерьерах индустриального направления. В целом, строительные нормы и архитектурные принципы рекомендуют размещать детали в скрытых, но доступных для ремонта и обслуживания местах. При размещении руководствуются следующими правилами:

• Теплогенератор размещают в изолированной комнате с отоплением и хорошей вентиляцией. В таких же условиях должен работать циркуляционный насос. Небольшие котлы (мощностью до 30 кВт) допустимо устанавливать на кухне, в прихожей, в подвале или в теплой отапливаемой пристройке. Печи, предназначенные для жилых помещений, устанавливаются с учетом правил пожарной безопасности.
• Место для расширительного бака открытого типа – на чердаке, подающие и сборные трубопроводы стремятся расположить вдоль капитальных стеновых конструкций.

Соблюдение правил эксплуатации помогает бесперебойной работе системыИсточник yandex.ru

• Главный стояк проходит открыто в углах жилых помещений, на чердаке его покрывают теплоизоляцией.
• Радиаторы устанавливают открыто под оконными проемами. Они участвуют в комнатной циркуляции, нагревая холодный воздух, поступающий от окон. Попытки украсить радиаторы декоративными экранами нежелательны, поскольку снижают теплоэффективность системы.

Для чего нужен отопительный контур

Кирпичная печь отлично обогревает частный деревенский дом площадью до 50 м2. В традиционном деревенском срубе ее располагают посреди одной общей комнаты, разделенной перегородками на кухню и комнаты. В каждом помещении находится нагретая стенка печи, что позволяет равномерно их обогреть.

Современные частные дома имеют совершенно другую планировку, и комнаты могут находиться на значительном удалении и даже на разных этажах. В этом случае потребуется установка дополнительных источников отопления, например, электрических обогревателей. Но цена на электроэнергию нынче высока, поэтому более практично установка радиаторов водяного отопления.

В них по трубам поступает горячий теплоноситель — вода, которая поступает в котёл, вмонтированном в кирпичную печь. При горении дров в такой печи нагреваются не только ее стенки, но и теплоноситель, и во всех помещениях дома устанавливается комфортная температура. Коэффициент теплоемкости воды высок, и система отопления довольно долго остается горячей, даже если топить печь всего раз в день, при этом достигается существенная экономия, ведь цена такого отопления невысока.

Печные теплообменники

Схема обустройства змеевика

На схеме изображен один из вариантов змеевика. Такой тип обменника хорошо размещать в отопительно-варочных печах, потому как его строение легко позволяет разместить сверху плиту.

С целью уменьшения трудоемкости процесса изготовления можно внести немного изменений в данную конструкцию и заменить верхнюю и нижнюю П-образные трубы на профильную трубу. Кроме того, вертикальные трубы тоже заменяются на прямоугольные профили в случае необходимости.

Если змеевик подобной конструкции устанавливается в печах, где не будет варочной поверхности, то для увеличения КПД обменника целесообразно добавить несколько горизонтальных труб. Обработку и вывод воды можно делать с различных сторон, это зависит от конструкции печи и устройства водяного контура.

Змеевик-теплообменник

Достоинства комбинированной отопительные системы

• Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
• Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

Внешний вид печи может быть выбран владельцем дома

• В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
• Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Важные особенности эксплуатации печей с водяным контуром отопления

Эту особенность нужно знать при эксплуатации всех отопительных агрегатов, работающих на твердом топливе и имеющих в составе системы отопления циркуляционные насосы.

Исправная работа печи, котла, камина, если применена принудительная циркуляция теплоносителя, может происходить только при функционировании насоса отопления. Проще говоря, насос должен крутиться.

При пропадании электроэнергии циркуляционный насос останавливается. Понятно к чему это может привести:

1. Дом перестает топиться от системы отопления. Но это – не так страшно. В топке печи продолжают гореть дрова. Тепло уходит естественным путем через дымоход. А в теплообменнике нет циркуляции теплоносителя. Он не охлаждается. Что происходит далее?
2. Произойдет разрушение теплообменника в результате перегрева. К тому же, теплоноситель, находящийся в системе отопления, попадет при разрыве теплообменника на раскаленные поверхности печи, что приведет к мгновенному образованию большого количества пара.

Как результат – выход из строя отопительного агрегата. Такой взрыв вполне может привести и к пожару. В кирпичной печке и камине не будет таких последствий, а вот их собратья, изготовленные из металла, могут серьезно пострадать.

Печи с водяными контурами: разновидности

В частном доме печное водяное отопление может изготовляться в двух вариантах:

Для уже смонтированной печи изготовляется змеевик, который устанавливается в нее. Таким способом действуют гораздо реже, поскольку он довольно трудоемкий. Сложность заключается в необходимости изготовления топливника под готовые габаритные размеры. Тепловой источник выкладывается собственными руками по размерам регистра. Если печка будет сложена соответственным образом, то будет служить надежно и долго

Особое внимание уделяется внутренней величине рубашки, которая должна начинаться от 4-5 см. В противном случае будет происходить закипание воды

Есть также большая вероятность плохой циркуляции теплоносителя, а потому потребуется установка насоса.

Толщина стенок должна соответствовать предполагаемому топливу, то есть его теплотворным возможностям. Для топки дровами достаточно и трех миллиметров, а для угля – не менее пяти миллиметров. Зазор между регистрами и стенками допускается в пределах 10-20 мм. Это необходимо для нивелирования теплового расширения используемого металла и сохранения его целостности.

Покупать или строить?

В продаже имеются только металлические печи с водяным контуром. Фундамент и разгром в доме для установки металлической печи не нужны, но и полезными качествами кирпичных она не обладает. В энергоэффективном доме (см. далее) можно ставить только металлическую печь. Выпускают такие многие печные фирмы, в т.ч. зарубежные ABX (Чехия), MBS (Сербия), EdilKamin (Италия). Тут, во-первых, нюанс: не спутайте с банной печью, снабженной водогрейкой для ГВС; для отопления банные печи непригодны. Отличия, если в спецификации не указано, что печь именно отопительная – банная печь всегда с каменкой. Второе – та же печь, но с водяным контуром, в продажу часто идет как котел. Как отличить от настоящего котла? По наличию варочной поверхности и топочной дверцы со смотровым стеклом. Котел не предназначен для посиделок у огонька. Третье – EdilKamin построены по схеме с водяной рубашкой и не предназначены для использования в качестве основных отопительных приборов; это фактически печь-камин с водяным контуром, см. ниже. И, наконец, российские печи с водяной рубашкой Бренеран (признак – «Аква» в названии) должны устанавливаться в нежилом помещении или в отдельной котельной, но для дачи Бренераны самое то: именно Бренеран Акватэн стоит до 20 000 руб. (без доставки). О других отечественных печах с водяным контуром см. видеообзоры:

Видео: обзоры печей с водяным контуром

Кроме того, если вы намерены купить печь для водяного отопления, учтите:

1. Для фабричных печей с водяным контуром действительны все указанные далее эксплуатационные ограничения;
2. Если отопительный котел часто продается с полным комплектом штатной обвязки, то печь – всегда без нее. Подбор и монтаж обвязки – особая непростая тема, а ее стоимость может перекрыть разницу в цене печи или котла;
3. В продаже имеются также каминные топки с водяным контуром. Это ни в коем случае не основные отопительные приборы, что бы там не обещали в рекламе! Каминная топка с водяной рубашкой (как и печь EdilKamin) включается в действующую локальную (домовую) СО с котлом для экономии штатного топлива или в СО энергоэффективного дома, см. далее.

Видео: об опасности камина с водяным контуром

В целом, если ваш дом с подвалом, в первую очередь нужно рассмотреть вопрос о приобретении и установке котла. Подвал всегда даст возвышение регистров над отопительным прибором, необходимое для построения простой, недорогой и энергонезависимой гравитационной СО (см. далее). Тепло от печи (камина) без водяного контура для стряпни и/или любования огоньком под коньячок с икоркой даром не пропадет: автоматика котла его «учует» и сэкономит штатное топливо.

Преимущества водяного контура

Отопительная система

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Печь с водяным контуром для отопления дома: преимущества

Как уже было упомянуто, обычная печь не в состоянии обеспечить равномерный прогрев всех помещений в доме. В современных печах и каминах эту проблему частично решают, монтируя конвекционную камеру, к которой подключают систему воздуховодов. В результате поток тёплого воздуха от печи не предоставлен самому себе, а перемещается в ограниченном пространстве труб и регулируется задвижками, заслонками, решётками и прочими дополнительными устройствами.

Однако воздуховодные каналы громоздки, съедают полезное пространство, с увеличением их длины и количества поворотов возрастают теплопотери. Они нуждаются в наблюдении и обслуживании: периодической очистке от пыли, сажи и копоти. Сам воздух обладает низкой удельной теплоёмкостью, для передачи тепла в удалённое от печи помещение требуется принудительное нагнетание нагретых воздушных масс вентилятором. Поэтому вода, как теплоноситель, во многих отношениях предпочтительнее воздуха.
