Печь шведка своими руками: изучаем чертежи, как делается порядовка печи для самостоятельного строительства

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане.
Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды.
Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд

Но замачивать кирпичи нельзя!
Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд.
Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

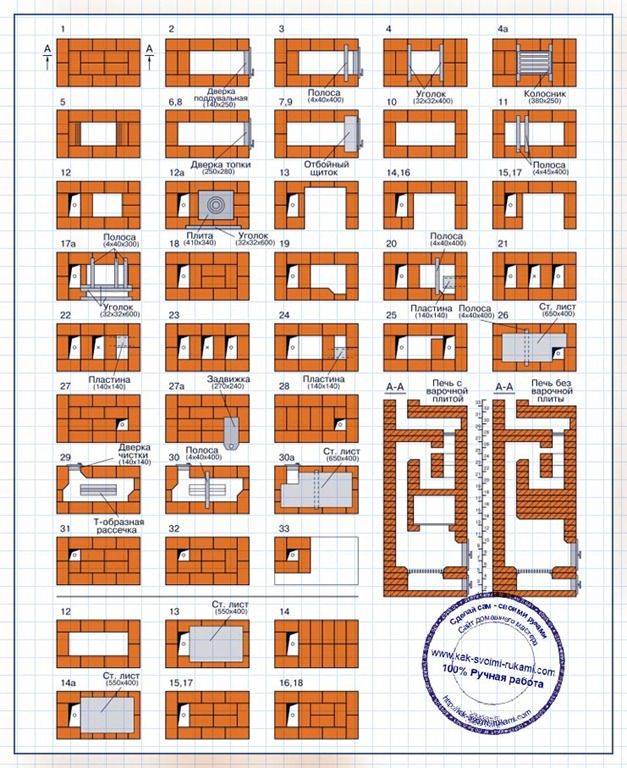

Схема порядовки отопительно-варочной печи шведки с духовкой

Порядовка

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

• 1 ряд. Сплошной (28 красных кирпичей).
• 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
• 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича — 19 шт.
• 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
• 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
• 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
• 7 ряд. Дублирующий.
• 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
• 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
• 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
• 11 ряд. Формируется варочная камера. 16,5 красных.
• 12 — 15 ряд. Дублирующие.
• 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
• 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
• 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
• 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
• 20, 21 ряд. Дублирующие.
• 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
• 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
• 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
• 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
• 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
• 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
• 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
• 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
• 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
• 31 ряд и далее. Наращивание трубы.

Приготовление печного кладочного раствора

Для кладки русской печи с плитой вам понадобится специальный печной раствор, основным компонентом которого является глина. Понадобится самая жирная глина, какую сможете найти.

Глину очищают от мусора и заливают водой как минимум на сутки. После набухания ее перетирают на сите с ячейкой 5 мм.

Второй неотъемлемый компонент раствора – это песок. Он должен быть тщательно промыт и очищен от грязи, а затем прокален перед замесом.

Как правило, пропорция песка и глины в растворе для русской печи с варочной плитой составляет 1:3. Однако многое зависит от жирности глины, так что подбирать точное соотношение нужно опытным путем. Стоит попробовать несколько вариантов раствора, сделав из каждого шарики, размером с теннисный шарик. Через три дня просушки оцениваем результаты. Желательно, чтобы было как можно меньше трещин, а на изломе глина не рассыпалась в пыль. Не помешает знать, что печи Кузнецова строят примерно таким же образом.

Дверка топки

Отдельно хочу сказать о некой «ахиллесовой пята», которая владеет любой шведской печью, тем более своими руками: это дверь в его топку. Потому что так оно и есть? Дело в том, что действующие на него в процессе эксплуатации огромные температурные нагрузки оказывают самое негативное влияние. Если дверь стандартная, штампованная, из листовой стали, она скоро расшатывается, может, даже отвалится. Тогда порт следует использовать исключительно плавкий, причем не только плавкий, но и с антеннами. Он будет замурован в каменную матрицу

Если вы не можете найти изделия для усов, их можно прикрепить самостоятельно. Для этого нам понадобится трехмиллиметровая стальная проволока, длина которой будет примерно 0,7 метра, будем прикреплять попарно и по горизонтали. Разведите антенны в разные стороны, например, на латинскую букву «V» на расстоянии примерно 4-5 сантиметров. После этого усы необходимо замуровать. Ну вы говорите, мы усы приделали, а сама дверь остаётся штампованной, что с ней делать? Все просто: армируем стальными полосами, чтобы прослужило чуть дольше.

Возможно, вас также заинтересует материал о том, как сделать печь бабуфону своими руками

Просчёт особенностей шведской печи

Чтобы сделать печь шведку своими руками, нужно скрупулезно продумать проект и подобрать соответствующие размера каждого элемента.

Использовать лишь достоверные порядовки печи шведки с наличием варочной поверхности и духовки. Это будет гарантией надежного строения. Отдельный расчет может понадобиться для определения размеров дымохода. Их рассчитывают от теплоотдачи.

Можно автономно определить площадь сечения трубки. Нужно учитывать величину топкости и каким топливом предстоит топить. Первый показатель вычисляют, учитывая такие параметры трубы: длина, ширина, высота.

Таблица: удельная теплотворность дров (кВт/м3)

В таблице учитывают подробные данные, которые позволят определить правильный расчет для максимальной производительности

Чтобы создать кирпичные печи для дома, нужно составить чертежи с порядовками. В данной таблице рассмотрим подробные данные для просчета, без которых нам не обойтись при построении такой печи.

Здесь учитывается мощность и габариты трубы.

Популярность кирпичных печей

В отличие от многих способов отопления, печь из кирпича имеет свойство поддерживать в помещении оптимальную влажность воздуха. Все дело в пористой структуре кирпича, который при нагревании выделяет пары влаги, а остывая, вбирает её назад.

Поэтому в домах с кирпичными печами поддерживается оптимальная влажность, значит, такую печь смело можно назвать экологически чистой. Стоить ли говорить о том, что кирпич, глина и другие материалы печи безопасные для здоровья природные материалы.

Благодаря дышащей структуре, в доме с печным отоплением можно чувствовать себя комфортно уже при 18–19 градусах, тогда как с другими видами отопительных приборов 20–22. Это существенная экономия, но не вся. Печь по своей сути всеядна и может работать на всём, что способно сгорать – уголь, дрова, пеллеты и т. д.

Некоторые виды печей, такие как кирпичные печи Кузнецова, сделанные по типу колпака, выдают такие показатели КПД (80–95%), что могут соперничать с самыми экономными булерьянами.

Планировка дома

Изначально план дома должен учитывать печь – можно придумать множество интересных кладок для разных типов конструкций из кирпича. Что нужно учитывать ещё при планировке дома:

• Для печи на 500 и более кирпичей, со своим дымоходом нужно заложить независимый фундамент, который не должен быть связан с основным фундаментом дома – иметь определённое расстояние от него.
• Некоторые печи, такие как невысокая большая по ширине варочная плита с отопительным щитком, способным выдерживать от 250 кг/кв. м (согласно требованиям СНиП) можно устанавливать и без фундамента. Нужно только обеспечить теплоизоляцию и укрепить настил пола добавочными лагами.
• Потолочные балки не должны касаться дымохода, а дымовая труба должна быть выше конька крыши на полметра и более, а расстояние между ними не меньше полутора метров.

Собственно говоря, практически все печки требуют от 1 тыс. до 1,5 тыс. кирпичей, поэтому нужно рассчитывать на отдельный фундамент. Могут быть некоторые исключения по плану фундамента в случае с секционным ленточным фундаментом основного здания.

Допускается найти место в плане такого дома и заложить фундамент печи на пересечении лент – под внутренними стенами. Но до других фрагментов основного фундамента должно быть не меньше, чем 1,2 м.

Рекомендованные размеры

Показатели шведки напрямую увязаны с габаритами элементов обустроенной камерной части.

Профессиональные печники считают оптимальными следующие значения:

• Плита варочная – 71х41 см. Материал: чугун или сталь с умеренной теплопроводностью. Если не следовать этим рекомендациям при выборе материалов, конфорки начнут регулярно перегреваться, и плита скоро перегорит. Кроме этого, интенсивный теплоотбор нарушит расчётный режим горения.
• Размеры топливника выбираются в следующих размерных рядах: высота задаётся диапазоном 28-33 см; ширина может составлять 30,5-35,5 см; глубина выбирается из рекомендованных 40,5-50,5 см.
• Духовка может иметь следующие габаритные размеры: высота – 28,1-30,5 см; ширина – 33-38 см; глубина – от 45,5-50,5 см.

• Допустимая толщина листа, из которого изготавливаются стенки духовки, колеблется от 4 до 6 мм. Увеличение размера приведёт к увеличению времени прогрева (упадёт КПД). Уменьшения – стенки быстро прогорят.
• Расстояние «край решётки колосниковой – духовка» должно составлять ¾ кирпича или целый. Если использовать вермикулит для изоляции стенки духовки, направленной в сторону топки, вышеназванный размер разрешено уменьшить.
• Расстояние от стенки канального конвектора, являющегося основным отопительным элементом печи, до духовки (задняя стенка) составляет четверть кирпича. Выбрано для обеспечения обогрева тыльной стороны духовки раскалёнными газами.

Соотношения геометрических размеров, считающихся классическими для шведки:

1. Глубина топки должна быть увязана с её шириной, высотой. Если последние имеют минимально возможные размеры, то глубина также должна быть минимальной. Верно и обратное утверждение.
2. Непропорциональное увеличение глубины может стать причиной недожога топлива. Уменьшение приводит к падению КПД.
3. Если высота и ширина установлены из средних значений диапазонов, глубина также выбирается по среднему значению.

Чем отличается шведская печь от других вариаций?

По сравнению с распространенной русской печью, кирпичная шведка обладает минимальными размерами: без дополнительных пристроек она занимает 1 м² полезной площади, высота достигает 2 м. Многофункциональность обеспечивается благодаря возможности обустройства камина со стороны гостиной, варочной поверхности непосредственно в кухне, а также духовки, сушилки и лежака. При меньшей массе относительно распространенного русского аналога шведка проявляет такую же высокую теплоотдачу.

Если внедрить дополнительные задвижки, можно настроить «зимний» и «летний» режимы отопления. Агрегат разогревается в течение 15 минут, в отличие от других печей, можно с одинаковым успехом использовать уголь, паллеты, дрова, торф. Даже в суровых климатических условиях для поддержания оптимального суточного микроклимата хватит двухразовой топки.

Теплообменник, собранный из вертикально или горизонтально направленных каналов, не нуждается в трудоемком техническом обслуживании. Если придерживаться элементарных правил, можно избежать образования пробок из продуктов горения. Но нужно помнить, что высокие эксплуатационные показатели будут достигнуты только при условии использования отборных материалов: так, для кладки понадобится качественный керамический и шамотный кирпич.

Единственной уязвимостью модели может стать дверца топки. Эта деталь функционирует в условиях максимальных тепловых нагрузок, выполненная из штампованного листа, она быстро выйдет из строя. Оптимальны чугунные литые экземпляры, оснащенные «усами» или креплениями в виде лапок.

Домашняя шведка

Порядовка шведской печи

Порядовка печи с варочной плитой шведского типа показана на рис. справа. Для ее постройки понадобится (кроме фундамента и печных приборов):

1. Кирпич керамический полнотелый М150 – 570 шт.
2. Готовая глиняная сухая печная смесь для кладочного раствора – примерно 200 кг.
3. Стальной уголок 40х40 – 1,7 м.
4. Стальная полоса 50х5 – 0,65 м.
5. Лист кровельного железа предтопочный – 1 шт.
6. Лист плоского шифера толщиной 10 мм для перекрытия варочной камеры – 1 шт.

Печные приборы (колосниковая решетка, дверцы топочная и поддувальная, 2-конфорочная чугунная плита, 2 задвижки и 3 прочистки) – стандартные. Это, пожалуй, оптимальная отопительно-варочная печь для дома. Поясним по схеме, она на желтой врезке вверху слева на рис. Для наглядности печку пришлось условно распилить вдоль сверху донизу и заднюю часть отодвинуть вправо.

Важную роль в тепловом цикле печи играет духовка. Она своего рода автоматический переключатель с летнего хода на зимний. Вообще, духовка изначально заложена создателями печи (академиками шведской Академии Наук во второй половине XVIII в.) как ее неотъемлемый конструктивный элемент. Любая истинно шведская печь непременно выполняется с духовкой. Но к делу.

Духовая камера работает как аэродинамическая преграда отходящим из топки газам. Задерживаясь в зоне высокой температуры, они достаточно полно сгорают уже под сводом топки, он же варочная поверхность, и в канальную часть печи уходят горячими, но хорошо прогоревшими. Поэтому, кстати говоря, дальнюю от топки стенку духовки можно сделать двойной и использовать как теплообменник ГВС с накопительным баком. U- или W-образный теплообменник можно также пристроить к той же стенке, лучше изнутри.

Зимой варочная поверхность не перегревается чрезмерно, т.к. тепло из ниши хорошо вытягивает конвекция в помещении. Летом на малых порциях топлива духовка не дает дымовым газам сразу проскочить в каналы, и КПД печи остается достаточно высоким, до 60% и выше. Часть плиты над топкой нагревается сильнее (левая конфорка на порядовке), здесь лучше, как говорится жарить-шкварить. Правая конфорка более пригодна для варки.

Зимой эта печь отлично работает и как дровяная, и как угольная. Летом желательнее топить малыми загрузками крупного угля или древесными брикетами, сухие дрова в жару слишком быстро прогорают и расход топлива получается великоват. Если канальная часть печи выходит в соседнюю комнату (или в 2 смежных небольших), то при правильной топке избыточный нагрев кухни летом оказывается не больше, чем от газовой плиты.

Устройство фундамента под шведскую печь

О фундаменте под шведку

Описанная печь довольно солидное сооружение, и под нее нужен полноценный печной фундамент, см. рис. На нем делают цементно-песчаную стяжку вровень с настилом пола. Затем укладывают лист 3-4 мм асбеста или минерального картона с выходом за пределы контура печи в 300 мм по сторонам и на 600 мм перед топкой. Если настила пола еще нет, этот первый слой теплоизоляции накладывают в размер по фундаменту.

Второй слой – фольгу или тонкую оцинковку на первый слой, а на нее такой же асбест или минеральный картон, накладывают, когда пол уже настлан. На него – лист кровельного железа, с тем же выходом в стороны. На железо – слой вымоченного в жидком глиняном растворе (глиняном молоке) войлока. На войлоке, когда он подсохнет, начинают кладку печи

Такие меры предосторожности необходимы, чтобы уменьшить отток тепла печи в грунт. Про него иногда забывают и опытные печники, а на качество печи, особенно такой тонко сбалансированной по собственному теплу, как шведка, он влияет очень даже заметно

Разновидности дровяных печек

Дровяная печка – универсальное устройство, которое может работать на обогрев небольшого домика, подсоединяться к отопительной системе и водоснабжению. Перед покупкой необходимо изучить особенности классификации отопителей.

По материалу корпуса

Металлическая печь на дровах для отопления дома

В зависимости от материала изготовления печка на дровах бывает:

• Чугунной. Теплоемкость корпуса и его способность аккумулировать тепловую энергию обеспечивают эксплуатацию устройства в качестве вспомогательного отопления. Для отвода продуктов сгорания предназначен гофрированный дымоход или рукав. Чугунный агрегат для длительной поддержки температуры оснащается системой воздуходува.
• Металлической. Нержавеющий металл сокращает сроки нагрева воздуха в комнате. При покупке стоит ориентироваться на толщину стенок – тонкие очень быстро остывают. Конструкции с толстыми швами меньше подвержены растрескиванию.
• Кирпичной. Выстраивается в качестве основного источника тепла, оснащается дымовыводной трубой змеевидной формы. Несмотря на длительное время нагревания, кирпич может удерживать тепловую энергию на протяжении нескольких часов.

В зависимости от конструкции дымохода

Внешний дымоход для печи

Дымоходная труба выводит продукты сгорания и по способу монтажа бывает внутренней и внешней. В первом случае находится вне помещения и отличается хорошей тягой. Внешние системы не выводятся через крышу и применяются для эстетических целей.

По типу конструкции можно выделить несколько разновидностей дымоходов:

• Стенной. Нижняя часть совмещена с фундаментом стены. Дымоотвод выполняется из кирпича.
• Коренной. Обустраивается на отдельном основании у наружной стены, оснащается кирпичным или керамическим вкладышем.
• Сэндвич. Однослойная труба имеет вид насадки, быстро монтируется на камин или печь.
• Коаксиальный системы Шиндель. Двухтрубная конструкция, которая противоточным способом нагнетает воздух и отводит продукты сгорания.

По типу конструкции

Кирпичная печь с лежанкой

Подовые надежные печи работают на дровах и предназначены для отопления дома любой квадратуры. По конструкции различают несколько типов устройств.

Печка с закрытой каменкой подходит для монтажа в саунах или банях, если у нее имеется специальный отсек для закладки камней. Каменка нагревается конвекционным способом или при помощи открытого пламени. Водный контур представлен резервуаром с патрубками.

Русские печи изготавливаются из кирпича, оснащаются спальным местом – лежанкой. Топочный отсек находится под лежанкой, плита – рядом с топкой. Регулировка интенсивности обогрева осуществляется через поддувало. Русская печь работает на большом количестве топлива и качественно прогревает помещение более 40 м2.

В зависимости от зоны расположения в помещении можно подобрать камины:

• Угловые. Модели со встроенным или пристроенным дымоходом выносятся во внешний угол. Прямоугольные или квадратные отличает широкий каминный подиум с нишей для топлива.
• Пристенные. Задняя часть конструкции находится около стены. Размер основания в среднем составляет 75х125 см, что подходит для гостиных комнат в небольшом доме.
• Островные. Выстраиваются на отдельном фундаменте в больших комнатах. Выполняют функции зонирования и обогрева.

По функциональному назначению можно подобрать печь-камин для бани на дровах или конструкцию с варочной поверхностью.

Печь-шведка для отопления дома и приготовления пищи

Шведские печи отличаются задним выносом дымохода, классифицируются по типу сечения на несколько видов:

• Вертикальный. Дымовыводной канал с 2-3 коленами и дверкой для очистки.
• Горизонтальный. Выведен горизонтально, имеет от 2 изгибов и равномерно прогревается.
• Колпаковый. Теплые воздушные массы задерживаются в 2-3 камерах, щиток равномерно греется.

Продолжительность сгорания топлива

Печь или камин с системой длительного горения функционирует по способу дожига пиролизных газов, но модели на дровах также делятся на несколько видов:

• С водяным контуром. Качественно прогревают большие помещения, поскольку водяной тип контура подключается на радиаторы отопления.
• Без контура. Оснащаются камерой дожига и пластинчатым дефлектором. Первичные воздушные массы разжигают топливо, вторичный воздух подается в камеру дожига.

Система длительного горения позволяет эксплуатировать печь при одной закладке на протяжении 3-8 часов.

Особенности эксплуатации шведской печи

Идеальное время для завершения строительства шведки – это теплый сезон. Нельзя прогревать дом, пока не подсохнет основа печи. Следует проводить теплую и холодную сушку. Каждая осуществляется около 2 недель.

Протапливать шведку следует постепенно, иначе может потрескаться фундамент. Для топки нужно использовать небольшое количество дров. Но не сосну и березу, они выделяют большое количество тепла. Только, когда прогорела первая партия дров, следует добавлять новую, и так несколько раз.

Холодную сушку проводят несколько раз в сутки – утром, днем и вечером. Это обычное проветривание с открытыми заслонками для создания сквозняка.

При необходимости, шведку можно сделать лежанкой или же местом для просушки вещей. Для такой конструкции потребуется большее количество кирпича. Но это в разы сэкономит место. Не потребуется выделять площадь для дополнительной спальни или угла сушки одежды.

Выкладываем классическую «шведку»

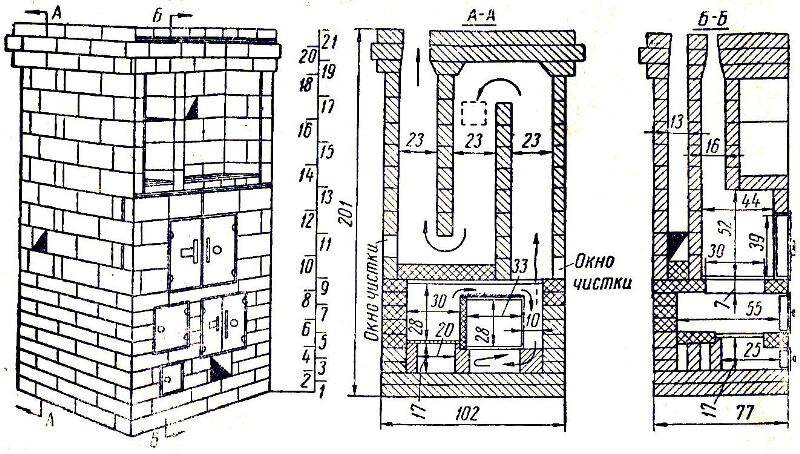

Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.

Духовку отопителя можно использовать для выпечки и обогрева кухни

Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:

• кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
• кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
• колосниковая решетка 30 х 20 см;
• духовка 45 х 25 х 29 см;
• дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
• панель варочная 2 конфорки из чугуна 410 х 710 мм;
• задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
• уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
• полоса стальная сечением 50 х 5 мм длиной 2 м;
• лист металлический толщиной 2 мм – 1 м².

Стенки, контактирующие с пламенем и раскаленными газами, выкладываются огнеуопором По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.

По готовности печка — «шведка» выкладывается согласно представленным порядовкам:

1. Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
2. Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
3. Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.
4. После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
5. На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
6. Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.

Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.

Порядок кладки шведской классической печи смотрите на видео:

https://youtube.com/watch?v=U6wB6xI4DsQ

Чем отличается шведская печь от других вариаций?

По сравнению с распространенной русской печью, кирпичная шведка обладает минимальными размерами: без дополнительных пристроек она занимает 1 м² полезной площади, высота достигает 2 м. Многофункциональность обеспечивается благодаря возможности обустройства камина со стороны гостиной, варочной поверхности непосредственно в кухне, а также духовки, сушилки и лежака. При меньшей массе относительно распространенного русского аналога шведка проявляет такую же высокую теплоотдачу.

Если внедрить дополнительные задвижки, можно настроить «зимний» и «летний» режимы отопления. Агрегат разогревается в течение 15 минут, в отличие от других печей, можно с одинаковым успехом использовать уголь, паллеты, дрова, торф. Даже в суровых климатических условиях для поддержания оптимального суточного микроклимата хватит двухразовой топки.

Теплообменник, собранный из вертикально или горизонтально направленных каналов, не нуждается в трудоемком техническом обслуживании. Если придерживаться элементарных правил, можно избежать образования пробок из продуктов горения. Но нужно помнить, что высокие эксплуатационные показатели будут достигнуты только при условии использования отборных материалов: так, для кладки понадобится качественный керамический и шамотный кирпич.

Единственной уязвимостью модели может стать дверца топки. Эта деталь функционирует в условиях максимальных тепловых нагрузок, выполненная из штампованного листа, она быстро выйдет из строя. Оптимальны чугунные литые экземпляры, оснащенные «усами» или креплениями в виде лапок.

Кладка печи шведка

Помимо утеплителя следует уделить внимание надежной опоре под печку, так как вес ее довольно внушительный. Также перед кладкой печи необходимо убедиться, что в стене, к которой она будет пристроена, нет проводов, труб газопровода и водопровода. Еще специалисты рекомендуют не строить печь шведку вблизи дверей или окон

То есть в зонах, где возможно образование сквозняков. Это пагубно влияет на тягу печи

Еще специалисты рекомендуют не строить печь шведку вблизи дверей или окон. То есть в зонах, где возможно образование сквозняков. Это пагубно влияет на тягу печи.

Для кладки печи шведки понадобятся следующие материалы :

1. Кирпич обычный красный
2. Огнеупорный кирпич
3. Качественная глина
4. Крупнозернистый песок
5. Дверца для топки
6. Дверца для поддувала
7. Задвижки для регулировки тяги
8. Дверцы для прочистки от сажи
9. Духовой шкаф
10. Варочная плита
11. Колосники

Чтобы понять, как правильно сложить печь шведку, лучше всего посмотреть видео или схемы в интернете.Основные правила при этом следующие:

Духовой шкаф должен быть толщиной не менее 4 мм
Основание под печку выкладывается в два ряда с выступом в полкирпича
Камера сгорания полностью делается из огнеупорного кирпича или обкладывается им изнутри
При кладке печи шведки очень важно придерживаться пропорций и конструкции

Некоторыми нюансами обладает и запуск печи. Печь шведка перед первой растопкой должна как следует высохнуть. Для проверки уровня влажности в печь через дверцу для прочистки сажи укладывается газета. Та же газета остается там при первых запусках в щадящем режиме для горячей просушки. По степени увлажнения газеты можно будет понять, когда печь полностью высохла и готова к полноценной эксплуатации.

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топлива	Влажность 12%	Влажность 25%	Влажность 50%
Тополь	1856	1448	636
Пихта	1902	1484	652
Ель	2088	1629	715
Берёза	3016	2352	1033
Дуб	3758	2932	1287
Осина	2181	1701	747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВт	Размеры трубы, мм
до 3,5	140х140
3,5–5,2	140х200
5,2–7,2	140х270
7,2–10,5	200х200
10,5–14	200х270
свыше 14	270х270
