Переделка налобного фонаря на батарейкам в аккумуляторный

Проекты по теме:

К сожалению аккумулятор был изношен и его хватало для работы фонаря в течение 2 часов.
Ремонт зарядного устройства Измерение величины напряжения мультиметром на контактах выходного разъема зарядного устройства показало его отсутствие. После 15 мин.
Недостатком схемы является высокое 1,25V напряжение на входе FB вывод 8. Проволока 0,1 мм — витков с отводом от середины, намотанные на тороидальное колечко. Переделка схемы индикации режима зарядки аккумулятора Фонарь отремонтирован, и можно приступать к внесению изменений в схему индикации зарядки аккумулятора.
Светодиод был подключен через ограничительный резистор 6,2 Ом, ток потребления светодиода составил мА. Спасибо за статью. Вот такая простая защита. Минус крепим к плечевой части, с помощью завинчивающей крышки просто зажав провод крышкой.
Короткие импульсы повышенного потенциала отпирают p-n переход. При повторном нажатии на кнопку S1, транзистор закрывается и фонарь выключается. Только если сделать отдельную схемку для мигания на NE Ирина Спасибо, что ответили!

По этой причине от перегрева и сгорела первичная обмотка трансформатора. При подключении зарядного устройства напряжение на клеммах аккумулятора не изменялось, стало очевидным, что зарядное устройство не работает. Однако на практике это не совсем так, т

Но, хочу заострить ваше внимание, если корпус фонарика металлический — зарядное устройство туда не монтируйте, а сделайте его выносным, то есть отдельно. Назначение кружка — двойное

Состоит из двух ячеек по 2 вольта, соединённых последовательно. Типовыми неисправностями фонариков с аккумулятором являются: Выход из строя элементов сетевого выпрямителя диодов, электролитического конденсатора, резистора в цепи индикации ; Неисправность кнопки-выключателя легко чинится любой подходящей кнопкой с фиксацией или же рокерным выключателем ; Деградация старение аккумулятора;.

При положении движка переключателя в крайнем левом положении общий вывод подключается к левому выводу переключателя. Этот фонарик за доллара. Все три светодиода от аккумуляторов при номинальном напряжении 3,6 В потребляют ток не более 75…80 мА по мере разряда элементов ток будет снижаться, но все равно свечение будет достаточно ярким для подсветки. Введение транзисторов выровняло яркость, однако они имеют сопротивление и на них падает напряжение, что вынуждает преобразователь повышать уровень выходного до 4В, для снижения падения напряжения на транзисторах можно предложить схему на рис. Как оказалось в ручке небыло радиоэлектронных элементов.
ВОССТАНОВЛЕНИЕ ГЕЛЕВЫХ АККУМУЛЯТОРОВ СВОИМИ РУКАМИ

Еще важно знать 3 нюанса до начала работы

Для начала нужно определиться с количеством элементов в батарее.
Лучше всего использовать 4 элемента, поскольку три дадут всего лишь 12,6 Вольта.
Собирая аккумулятор 18650,
необходимо обращать внимание на ёмкость и разрядный ток. При работе батареи потребляемой ток находится в диапазоне 5 или 10 ампер, но если резко нажать на кнопку включения, то он может подскочить и до 25

Это говорит о том, что максимальное значение разрядного тока должна составлять примерно 30 ампер на аккумуляторе 18650.

Также следует обращать внимание на контроллер. Его характеристики должны равняться номинальному напряжению и току
разряда. Для батареи 14,4 В, контроллер это оптимальное напряжение. Рабочий ток должен быть в несколько раз меньше, чем предельно допустимый.

Схема со сверхярким светодиодом DFL-OSPW5111Р

Для работы светодиодов в такой схеме используются 2 батарейки АА. DFL-OSPW5111Р отличается высокой яркостью света (30 cd). Требуемый для работы ток – 80 мА. Свечение прибора является белым.

В качестве стабилизатора напряжения часто используют готовый узел – микросхему ADP1110 (1111), которая относится к семейству переключающих регуляторов, способного функционировать от источников питания напряжением от 2 до 12 В. Устройство имеет стационарные выходы 12 В, 5,5 В, 3,3 В.

Возможно запрограммировать разные режимы работы микросхемы:

  • 200 мА при 5 В, если использовать 12 В вход и режим снижения;
  • 100 мА при 5 В от 3 В выхода и режим повышения.

Питание от батареек любых типов поступает на конденсатор постоянного тока относительно большой емкости и с его обкладок на ADP1110. В качестве источника энергии можно использовать, например, «таблетки».

Для дополнительной фильтрации напряжения и ограничения пульсаций тока в схеме используют катушку индуктивности и диод Шотки. В последнем за счет перехода металл-проводник возникает барьерный эффект. Прибор характеризуется малым прямым сопротивлением, повышенным быстродействием и небольшой емкостью перехода.

Схема простого фонарика

Электрическая схема простого фонарика рис.1 состоит из:

  • батареи элементов;
  • лампочки;
  • ключа выключателя.

Схема в своем исполнении простая и разъяснений на этот счет не требует. Причинами неисправности фонарика при такой схеме могут быть:

  • окисление контактных соединений с батарейками;
  • окисление контактов патрона лампочки;
  • окисление контактов самой лампочки;
  • неисправность ключа выключателя света;
  • неисправность самой лампочки перегорела лампочка;
  • отсутствие контактного соединения с проводом;
  • отсутствие питания батареек.

Другими причинами неисправности могут быть какие либо механические повреждения корпуса фонарика.

Параметры платы

  • Входное напряжение с Micro USB: 5 В
  • Зарядка напряжение отсечки: 4.2 В ± 1%
  • Максимальный ток зарядки: 1000mA
  • Аккумулятор в течение разряда защита от перенапряжения: 2.5 В
  • Установлена защита от перегрузки по току ток: 3A
  • Размер платы: 2.6*1.7 СМ

Приступим к переделке

Теперь, про сама переделка фонарика под аккумулятор вместо батареек, большинстве фонарей используют 3 АА по 1,5в по размеру, сопоставим с мобильной батарейкой, и вполне помещается в основном корпусе, только придется расширить посадочное место. После несложных манипуляций выкрутив или вырезав все лишнее, монтируем на термоклей все детали по местам.

В заключение: светодиодный фонарь проработал активно 3 ночи на старых телефонных батарейках без подзарядки. Возможно и на больше бы хватило, до отсечки не испытывал. Литиевые батарейки не любят полной разрядки. В целом очень доволен по себестоимости в 140 руб. единственное, он очень яркий что не всегда нужно. Порадовало наличие индикаторов заряда на плате. При зарядке по usb светится красным когда батарея заряжена синим.

Таким способом можно переделать практический любой фонарик, вопрос только в размере батарейки. Например батарейки с Айфона неочень практичны и если оторвать контакты с платы подключения неаккуратно то они еще и не паяются.

Не используйте литиевые батарейки если они вздулись- это небезопасно!

Бывает такое, что на плате срабатывает защита, а вам нужно его оживить, в таком случае подайте напряжение с блока питания или павербанка. Если телефонные батарейки совсем старые, то налобном фонарик естественно быстрей сработает защита и он погаснет. Хотя батарейкам из старой Нокии (более 4 лет) исправно работают.

Экономить деньги при покупке и соответственно купить дешевле вполне (это когда % с покупки накапливаются). Так просто устанавливаете расширение для браузера и деньги постепенно сама копятся.

Топ 3 лучших зарядных устройств для аккумуляторов

Nightcore digicharger D4

Зарядное устройство
может питать четыре аккумулятора. Это уже зарекомендовавший себя бренд, полюбившийся многим обладателям литиевых батарей.

Устройство
оснащается удобным дисплеем — можно изучить различные данные, в том числе скорость и время зарядки, напряжение на каждом элементе. Состояние аккумулятора очень удобно наблюдать на таком дисплее.

Это универсальная зарядка,
предназначена не только для модели 18650. D4 нужно использовать людям, имеющим большое количество мобильных устройств, в которые помещаются несколько разновидностей аккумуляторных батарей.

Новички быстро освоят работу, поскольку зарядка происходит в автоматическом режиме.

Efest luc Blu6 oled Bluetooth intelligent Charger

Это также очень хорошая модель зарядного устройства,
рассчитанная на 6 аккумуляторов. Чтобы безопасно производить зарядку, в устройство устанавливается специальная защита от высокого тока, напряжения и так далее.

Пользователь получает возможность соединить свой мобильный телефон с зарядкой через Bluetooth
— можно дистанционно наблюдать за уровнем заряда батареи. Единственный недостаток зарядки — высокая цена.

Nightcore i2 intellicharger

Зарядка
поступила в продажу недавно. Это современный вид устройства, оснащённый интересными возможностями и улучшенным дизайном.

Пользователям не нужно беспокоиться о скорости и времени зарядки,
поскольку устройство определяет всё в автоматическом режиме. От человека необходимо только установить батарею на положенное место.

На устройстве есть место только для двух аккумуляторов, но зарядка при этом очень компактная, и ее можно брать с собой в путешествие.

Лучшие аккумуляторные батареи 18650 на АлиЭкспресс по отзывам

  1. Rechargeable Battery
  2. Samsung icr18650
  3. Rechargeable flat Top Battery

На плохоньких 5 мм светодиодах под литиевый аккумулятор 18650. Тут платка снята, а взамен сделана самодельная на новых оригинальных (кристалл довольно большой) светодиодах 2835 1 Вт 350 мА (для подсветки мониторов), у них подложка плюсовая. Но можно применить и обычные 2835, изменив полюсовку на стандартную. На Али они стоят по 3 цента.

При установке новой платы нужно сточить столбик крепления вровень с чашками отражателей, чем больше стачиваем – тем лучше получается фокус в центре без затемнения. ЗУ применено на 5 В 500 мА в узких корпусах, установлен вверху под аккумулятором (вниз деталями), плата с выводами прикрыта толстой плёнкой – подложкой от БП АТХ и сверху приклеен на молекулярку аккумулятор.

В качестве драйвера установлена микросхема АМС7135 на 3,2 В 350 мА, на 5 светодиодов приходится по 70 мА, что не даёт им нагреться при хорошей светоотдаче. Получился вполне добротный и долговечный фонарик, который теперь прослужит очень долго.

Фонарик на светодиодах

Этот вид фонарей отличается более мощным световым потоком и при этом потребляет очень мало энергии, а значит, и элементы питания в нем прослужат дольше. Все дело в конструкции световых элементов – в светодиодах отсутствует нить накаливания, они не расходуют энергию на нагрев, ввиду этого коэффициент полезного действия таких приборов выше на 80–85%. Также велика роль дополнительного оборудования в виде преобразователя с участием транзистора, резистора и высокочастотного трансформатора.

Если аккумулятор фонарика встроенный, то с ним в комплекте обязательно идет и зарядное устройство.

Схема подобного фонаря состоит из одного или нескольких светодиодов, преобразователя напряжения, выключателя и элемента питания. В более ранних моделях фонариков количество потребления энергии светодиодами должно было соответствовать вырабатываемому источником.

Сейчас эта проблема решена при помощи преобразователя напряжения (его также называют умножителем). Собственно, он-то и является главной деталью, которую содержит электрическая схема фонарика.

Схема преобразователя напряжения

При желании сделать такой прибор своими руками особых сложностей не возникнет. Транзистор, резистор и диоды – не проблема. Самым непростым моментом будет намотка высокочастотного трансформатора на ферритовом кольце, который называется блокинг-генератор.

Но и с этим можно справиться, взяв подобное колечко из неисправного электронного пускорегулирующего аппарата энергосберегающей лампы.  Хотя, конечно, если не хочется возиться или нет времени, то в продаже можно найти высокоэффективные преобразователи, такие как 8115. С их помощью, при применении транзистора и резистора, и стало возможным изготовление светодиодного фонарика на одной батарейке.

Сама же схема светодиодного фонаря подобна простейшему прибору, и на ней останавливаться не стоит, т. к. собрать ее способен даже ребенок.

Кстати, при применении в схеме преобразователя напряжения на старом, простейшем фонаре, работающем от квадратной батареи в 4.5 вольт, которую сейчас уже не купить, можно будет спокойно ставить элемент питания в 1.5 вольт, т. е. обычную «пальчиковую» или «мизинчиковую» батарею. Никакой потери в световом потоке наблюдаться не будет. Основная задача при этом – иметь хотя бы малейшее представление о радиотехнике, буквально на уровне знания, что такое транзистор, а также уметь держать в руках паяльник.

Полезная видео подборка по доработке фонарей

ТЕСТ:

  1. При приобретении батарей 18650 для фонаря с защитой, какой производитель предпочтительнее?
  1. Какие показатели должны давать зарядные устройства для 18650?

а) На выходе 5 Вольт и ток от 0,5 до 1 от номинальной емкости самой батареи.
б) На выходе 10 Вольт и ток от 1 до 3 от номинальной емкости самой батареи.

  1. В каком температурном диапазоне желательно хранить батарею?

а) + 10 — + 25 – идеальные показатели. Аккумулятор не переносит слишком холодных или жарких помещений. б) При температуре +20 — +45 градусов.

  1. Через сколько этапов проходит зарядка литиевой батареи?

а) Два.
б) Четыре.

  1. Сколько этапов зарядки у литиевой батареи, что заряжается меньше часа?

Ответы:

  1. б) Желательно брать китайские батареи KEEPPOWER. Samsung не выпускает модели с защитой.
  2. а) Верные показатели на выходе — 5 Вольт и ток от 0,5 до 1 от номинальной емкости самой батареи.
  3. а) + 10 — + 25 – идеальные показатели. Нельзя помещать батарею в иные условия.
  4. а) Два этапа – сначала с напряжением в 0,2-1А, а после с высоким постоянным.
  5. а) Только один. На элемент сразу подается высокое напряжение. Остальные этапы отсутствуют.

Проблема никель-кадмиевого аккумулятора,
установленного в шуруповерте, в том, что его нужно постоянно использовать. Если батарея полностью разрядится или долго не используется, то в ней начнется процесс кристаллизации, и аккумулятор вскоре вовсе выйдет из строя.

На замену аккумулятора
придется потратить много денег, поскольку батареи, подходящие для шуруповерта, стоят недешево.

По этим причинам владельцы шуруповёртов немного переделывают аккумулятор, чтобы подключить к нему литиевые элементы. Но перед началом проведения подобных работ нужно подумать, нужно ли совершать такую переделку и целесообразно ли она вообще.

Определение:
Батарея
18650 – это аккумулятор, дающий мощность в 3,7В.

Схема налобного фонаря

Популярная конструкция светодиодного фонаря – налобная. Такой светильник позволяет полностью освободить руки и направлять луч света в нужное место поворотом головы: вслед за взглядом. Это удобно при ремонте автомобиля, при прогулках по затемненным территориям и т.д.

Схема такого светильника строится по принципу:

  • управляющая схема (отвечает за переключение режимов);
  • буферный усилитель;
  • транзисторный ключ для включения светодиода.

Один из вариантов такого устройства – когда блок управления выполнен на стандартном микроконтроллере (например, ATtiny85), в который зашита программа управления режимом излучателя, промежуточным усилителем служит операционный усилитель OPA335, а в качестве ключа используется полевой транзистор IRLR2905.

Схема карманного светодиодного фонарика на микроконтроллере.

Такая схема недорога, надежна, но имеет технологический недостаток: перед установкой надо программировать контроллер. Поэтому при массовом производстве в качестве блока управления используется специализированная микросхема FM2819 (на корпус может быть нанесено сокращенное обозначение 819L). Этот чип может включать и выключать светоизлучающий элемент, и запрограммирован на четыре режима:

  • максимальная яркость;
  • средняя яркость;
  • минимальная яркость;
  • стробоскоп (мигающий свет).

Режимы переключаются циклически коротким нажатием на кнопку. Длительное нажатие переводит фонарь в режим SOS. Изменить программу нельзя (по крайней мере, в даташите не говорится о такой возможности). Микросхема не требует промежуточного усилителя, но очень мощные светодиоды подключать напрямую к выходу нельзя – есть ограничение по нагрузке (и есть защита от ее превышения).


Схема карманного светодиодного фонарика на специализированном чипе.

Поэтому мощные элементы подключаются через ключ. В большинстве случаев им служит полевой транзистор, допускающий длительную работу с большим током в цепи стока, например FDS9435A производства Fairchild или других аналогичных, которые можно выбрать по параметрам из таблицы характеристик FDS9435A.

СтруктураМаксимальное напряжение затвор-исток, ВСопротивление канала в открытом состоянииМаксимальная рассеиваемая мощность, ВтНаибольшй ток стока в постоянном режиме, А
Р-канал250,05 Ом при 5,3 А, 10 В2,55,3

Схема фонарика сводится всего к двум активным элементам и обвязке из нескольких конденсаторов и резисторов (плюс аккумуляторные элементы и матрица из светодиодов, само собой).

Собираем мощный светодиодный фонарик

Рассмотрим порядок сборки светодиодного фонаря своими руками. Для удобства процесс будет отображен поэтапно.

Подготовка светодиода с линзами

На алюминиевой пластинке отмечается диаметр колпака с рассеивающей линзой. На получившейся окружности отмечаются посадочные гнезда и прочие элементы радиатора. Затем по разметке вырезают и надфилем подгоняют по размеру теплоотвод для имеющегося светодиода. Затем с колпачка временно удаляют рассеивающую линзу и приклеивают радиатор с тыльной стороны. Для этого подойдет суперклей или иной быстросхватывающийся состав. Необходимо контролировать процесс склейки и обеспечить соосность всех отверстий на колпачке и алюминиевом теплоотвод

Залудить контакты ЛЕД элемента и припаять к ним соединительные провода. Их длина должна быть около 150 мм каждый, чтобы с гарантией превысить размер корпуса от шприца. Места пайки закрыть термоусадочной трубкой, которую нагреть феном или зажигалкой (что опасно, так как можно по неопытности перегреть светодиод). После этого светильник вставляют в колпачок и выводят провода наружу.

Обработка корпуса фонарика из шприца

От шприца понадобится только прозрачная трубка, емкость для набора препаратов. Поршень с рукояткой не нужен, его убирают сразу. Также с помощью острого ножа следует срезать подыгольный конус. В оставшейся части торцевой пластинки делают отверстия под контакты светодиода. Колпак приклеивают к корпусу, предварительно выведя внутрь оба соединительных провода. Наклеить его можно на любой состав, эпоксидку или «жидкие гвозди».

Подключение микромодуля зарядки и аккумулятора

Литиевый цилиндрический аккумулятор по диаметру подходит для установки внутрь корпуса. Устанавливают клеммы с соединительными проводами и вставляют устройство в корпус так, чтобы они оказались в передней части. Все провода — от светодиода и от аккумулятора — выводят наружу по боковой стенке источника питания.

Power Bank

Следующей функцией моего фонаря стала возможность заряжать мобильные устройства. Так как аккумулятор имеет не плохую ёмкость, он вполне может .

Долго думал над тем, каким образом согласовать уровни напряжений аккумулятора и мобильного телефона. Сначала хотел сделать всё тот же преобразователь на МС34063, но он не подошёл из-за маленькой разницы напряжений, был вариант установить LM7805, но он опять же отпал по той же причине. В итоге, пообщавшись на нашем форуме с друзьями радиолюбителями (за что им огромное спасибо!) пришёл к выводу, что можно использовать обыкновенный резистор, который будет ограничивать ток и путём не сложных манипуляций с законом Ома был произведён рассчёт данного элемента. Получилось 3 Ома 1 Вт.

Где можно использовать и особенности светильника

Очень часто бывает ситуация, когда нужен свет, но нет возможности установить систему подсветки и стационарных осветительных приборов. В такой ситуации на выручку придёт переносной светильник. Светодиодный ручной фонарик, который можно сделать с одной или несколькими батарейками, найдет обширное применение в быту:

  • его можно использовать для работы на садовом участке;
  • осуществлять подсветку чуланов и прочих помещений, где отсутствует подсветка;
  • использовать в гараже при осмотре транспортного средства в смотровой яме.

Чтобы сделать своими руками светодиодный фонарик ручного типа нужно помнить, прежде всего, о недостатках диодов. Действительно широкому распространению led-продукции препятствуют такие ее недостатки, как нелинейная вольтамперная характеристика или ВАХ, а также наличие «неудобного» напряжения для питания. В связи с этим все светодиодные светильники содержат специальные преобразователи напряжения, которые работают от индуктивных накопителей энергии или трансформаторов. В связи с этим перед тем, как приступать к самостоятельной сборке такого светильника своими руками, нужно подобрать необходимую схему. Собираясь изготовить ручной фонарик из светодиодов необходимо в обязательном порядке продумать его питание. Можно сделать такой светильник на батарейках (двух или одной). Рассмотрим несколько вариантов того, как можно изготовить диодный ручной фонарик.

Как разобрать светодиодный аккумуляторный фонарь Lentel GL01

При этом аккумуляторы не придется вынимать из отсека фонарика, если на его корпусе установить соединительный разъем Х2. В авторском варианте в качестве трансформаторного блока применен стандартный блок, предназначенный для питания модемов.

Алюминиевая плечевая часть тюбика от зубной пасты , крема и т.

Для простоты и наглядного примера рассмотрим простейший генератор, состоящий из двух полюсного магнита и одной обмотки. Настройка электрической схемы фонаря сводится к регулировке тока заряда аккумулятора. Он настолько слаб, что полежав неделю, уже не горит.

Брать делитель еще меньше, чтобы понизить напряжение в точке V2, нельзя т. Лампа гореть при таком напряжении, конечно, еще будет, но вряд ли можно говорить о ней как о реальном источнике света. В схеме для получения высокого КПД желательно использовать чип-компоненты.

На этот раз речь пойдёт о фонарике с аккумулятором. Его можно сделать из железной проволоки 0.

Если не сложно сбросьте параметры катушки. Диод Шоттки. Трансформатор я делал на небольшом ферритовом кольце — выпаянном из нерабочей материнки. Master

Ремонт бытовой техники своими руками

Можно ли собрать схему на более простых компонентах транзисторах? Так как LP это микромощный стабилизатор, ток до mA , то пришлось поэкспериментировать. Обязательно попробую скорее всего на выходных , надеюсь на успех!

Операционный усилитель U2B — усиливает напряжение, снимаемое с датчика тока. Доработка Фонарика vlad — Затем переменное напряжение после гасящего конденсатора выпрямляется диодным мостом на диодах VD1 — VD4 1N С увеличением номинала резистора допустимое напряжение разряда увеличивается, и наоборот.
ДЕЛАЕМ ПРОСТОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АКБ с авто выключением при полном заряде

Переделка фонарика на Li-Ion 18650

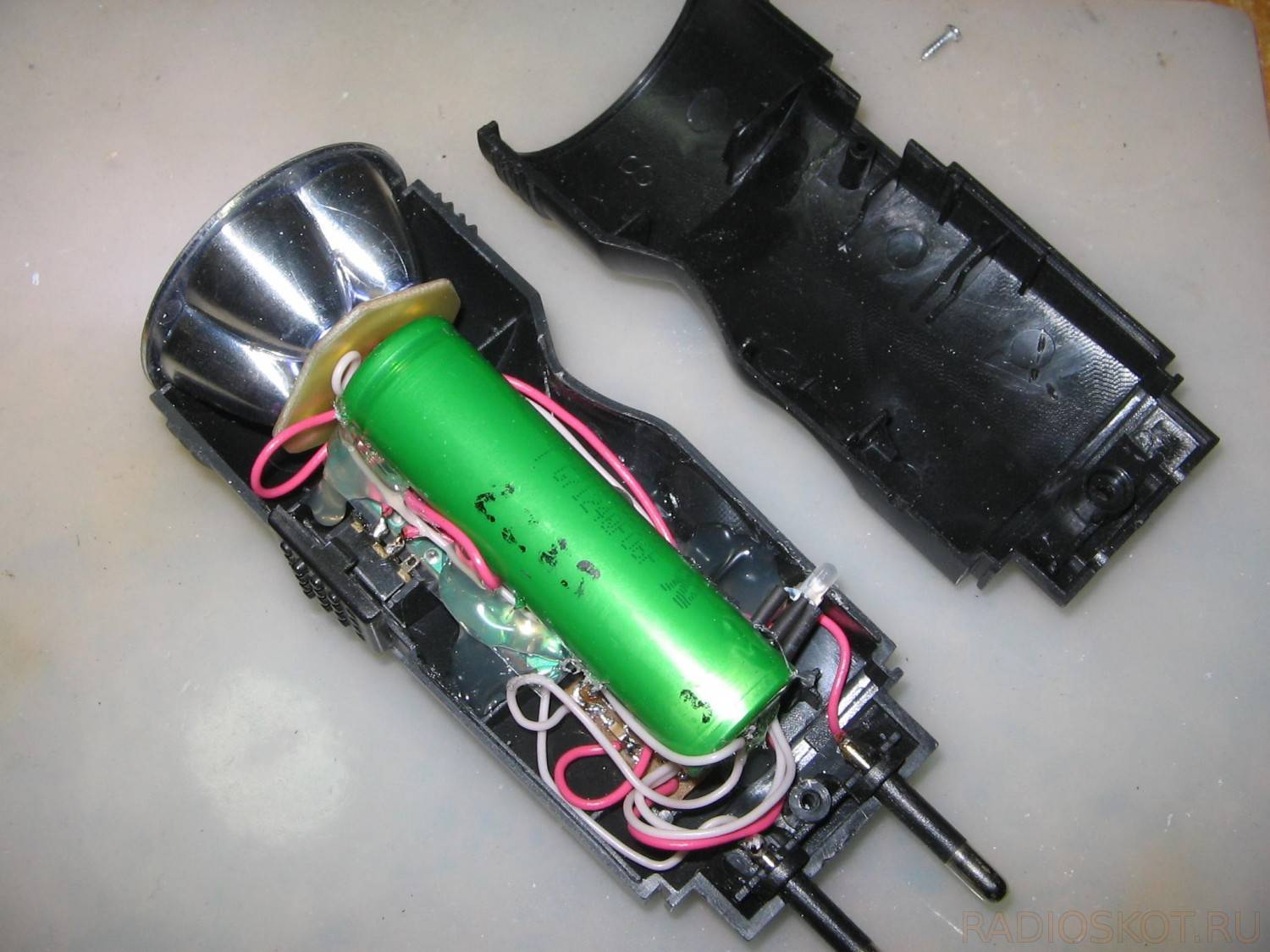

Очередной более современный фонарик с зарядкой от сети, внутренности заменены на аккумуляторы 18650 и зарядку от USB на 5 В.

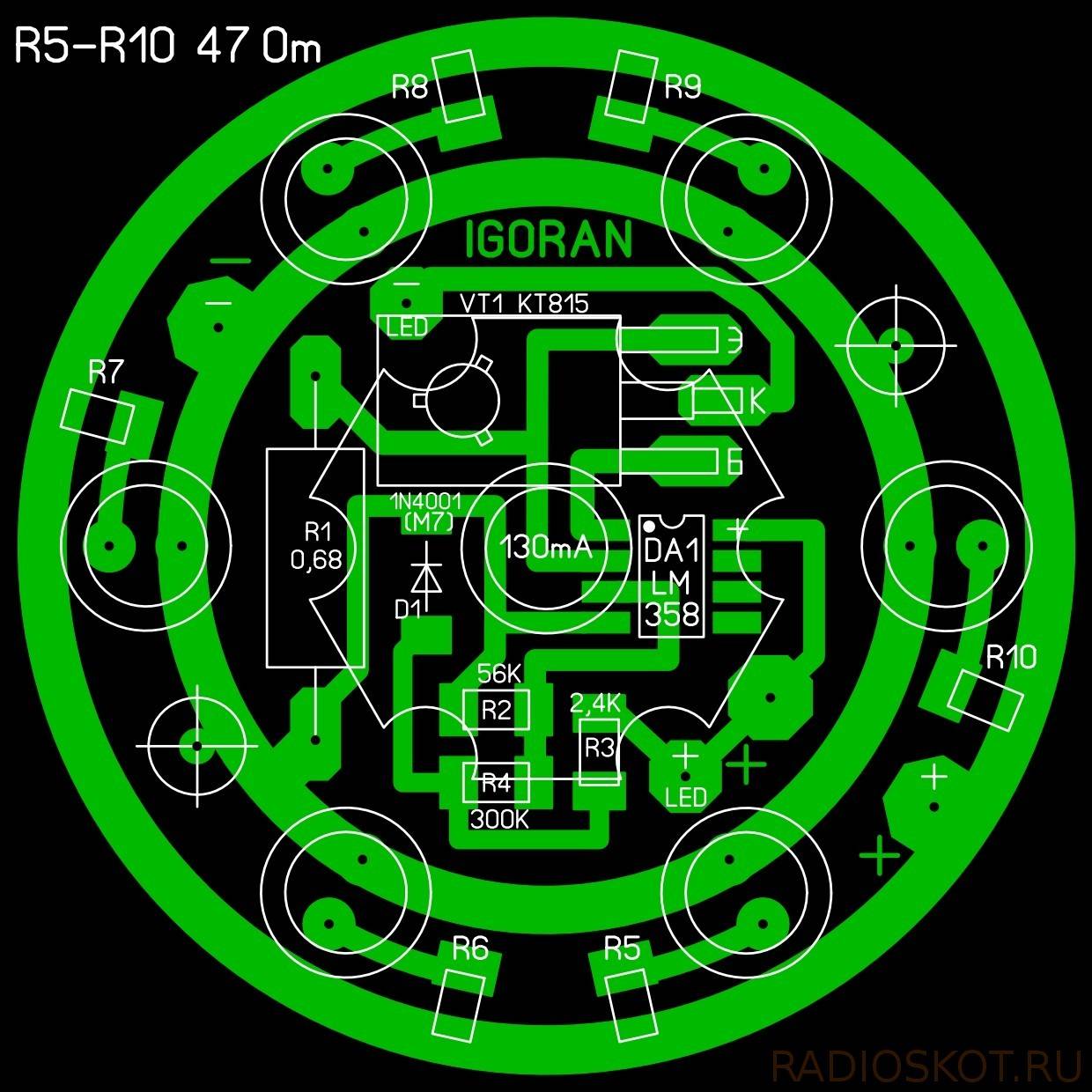

Светодиоды 7 штук заменены на более качественные 5 мм типа “шляпа” и с более ярким свечением. Но поскольку у фонарика было два режима, решил на будущее переделать плату под два вида светодиодов, 6 штук на 5 мм по кругу и центральный мощный CREE светодиод или на 1 Вт, он туда на подложке вписывается в самый раз. В таком виде получается рассеянный свет и свет пучком.

Драйвер стандартный на LM358, ток центрального светодиода выбран в пределах 120 мА, чего вполне хватит для освещения и практически не греет подложку. Нагрев подложки светодиода будет начинаться от 150 мА, но если применить двусторонний стеклотекстолит, то можно вторую сторону использовать как небольшой радиатор, правда это всё же лишнее, поскольку световой поток будет лишь чуть ярче, а вот греться подложка светодиода станет довольно сильно.

Собрал, проверил, всё чётко подошло под отражатель, светит довольно ярко. Свет получился холодным белым от 5 мм светодиодов и немного тёплым белым от CREE.

Зарядное устройство для никель-кадмиевых аккумуляторов

Теперь следует соорудить зарядное устройство для фонарика. Основное требование — напряжение на выходе не должно превышать 4.2 В.

Если планируется питать зарядное от какого-либо источника более 6 вольт — актуальна простая схема на КР142ЕН12А, это очень распространенная микросхема для регулируемого, стабилизированного питания. Зарубежный аналог LM317. Вот схема зарядного устройства на этой микросхеме:

Но эта схема не вписывалась в мою задумку — универсальность и максимальное удобство для зарядки. Ведь для этого устройства понадобится делать трансформатор с выпрямителем или использовать готовый блок питания. Я решил сделать возможность заряда аккумуляторов от зарядного устройства мобильника и USB порта компьютера. Для реализации потребуется схемка посложнее:

Полевой транзистор для этой схемы можно взять с неисправной материнской платы и другой компьютерной периферии, я срезал его со старой видеокарты.

Таких транзисторов полно на материнке возле процессора и не только. Чтобы быть уверенным в своем выборе, нужно вбить номер транзистора в поиск и убедиться по даташитам, что это полевой с N-каналом.

В качестве стабилитрона я взял микросхему TL431, она встречается практически в каждом заряднике от мобилы или в других импульсных блоках питания. Выводы этой микросхемы нужно соединить как на рисунке:

Я собрал схему на кусочке текстолита, для подключения предусмотрел сразу гнездо USB. В дополнение к схеме впаял один светодиод возле гнезда, для индикации зарядки (что на USB-порт поступает напряжение).

Немного пояснений к схеме

Так как зарядная схема будет все время присоединена к батарее, диод VD2 необходим, чтобы батарея не разряжалась через элементы стабилизатора. Подбором R4 нужно добиться на указанной контрольной точке напряжения 4.4 В, мерять нужно при отцепленной батарее, 0.2 вольта — это запас на просадку. Да и вообще, 4.4 В не выходит за пределы рекомендуемого напряжения для трех аккумуляторных банок.

Схему зарядного можно существенно упростить, однако заряжать придется только от источника 5 В (USB-порт компьютера удовлетворяет этому требовванию), если зарядное телефона выдает большее напряжение — использовать его нельзя. По упрощенной схеме, теоретически, аккумуляторы могут перезаряжаться, на практике же так заряжают аккумуляторы во многих заводских изделиях.

Переделка китайского налобного фонаря в аккумуляторный с зарядкой юсби

Идея о том, как переделать налобный фонарь в аккумуляторный возникла давно, особенно это актуально на рыбалке и при монтаже электропроводки. Поскольку постоянно покупать батарейки невыгодно, в наш век мобильных телефонов.

Вот поразмыслив и заказал нужные запчасти, о которых опишу ниже приступил к доработке налобного фонарика под аккумуляторы своими руками, используя китайскую схему с под зарядкой.Что делает возможным заряжать батарею и в автомобиле и от обычного микро USB современного телефона.

Я заказываю обычно на Алиэкспрес хотя  возможно найти и в магазинах но в 2 раза дороже.

Очень яркий и функциональный налобный фонарик, за такую стоимость но почему то сейчас не нашел такой в продажеПробовал переделывать и такую модель , немного не удобно с монтажом кнопки и диодная пластина нагревается, пришлось изолировать от батареи кусочком пластика. Но в итоге фонарик исправно работает

Фонарик доставили на почту за 20 дней что порадовало Ссылка на магазин.

Идея очень проста и под силу каждому, для этого потребуется лишь небольшая батарейка от старого сотового телефона, там установлен Li-Ion аккумулятор с защитой.

По параметрам напряжения подходит идеально, светодиодный фонарик имеет диапазон по напряжению от 4,5 — 2В, а батарея 3,7В в заряженном состоянии 4,2В при этом имеет приличную емкость, которую можно увеличить, добавив параллельно еще одну батарею.

Нужно только правильно определить контакты (на большинстве указаны плюс и минус) остается аккуратно подпаять контакты, чтоб не расплавить и избежать замыкания.Проблема с зарядкой через обычный микро юсби решается просто, заказать маленькую плату стоимостью порядка 20 руб. Micro USB  выполняет очень важную роль по контролю за зарядкой и отключением лед лампы при разрядке батареи.

В плате установлены светодиодные индикаторы, которые показывают цветом когда переделанный светодиодный фонарик зарядится

Таким образом доработка налобного китайского фонаря сводится к припайке проводков клемам.Использую эту плату переделка любого фонарика на литий довольно просто, важно только знать, сколько вольт выдает батарея

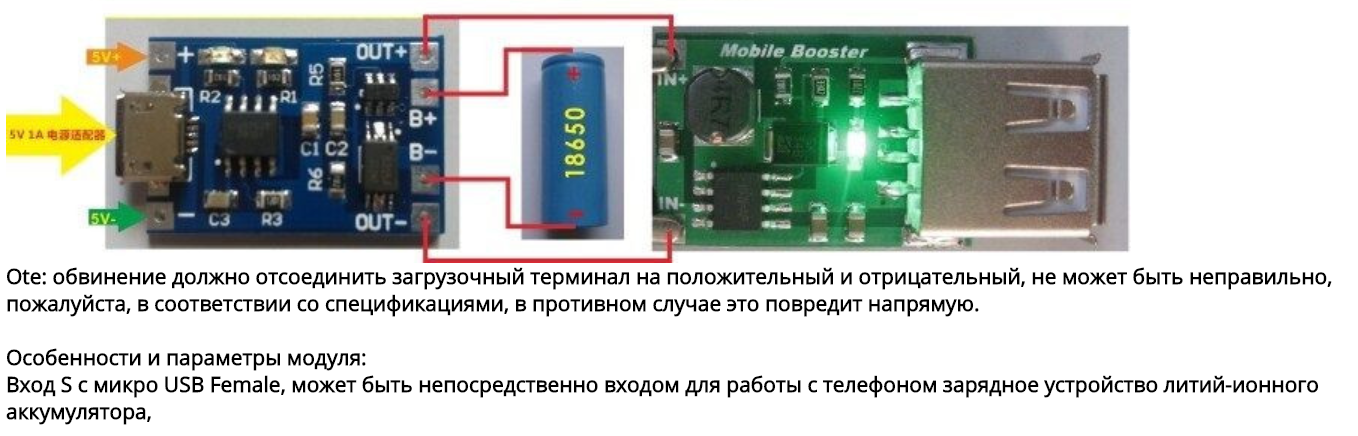

Плата для зарядки, приобреталась в интернет магазине с бесплатной доставкой

Возможно заказать такую схему тут для себя заказал сразу 10 штук поскольку она универсальна и можно использовать в детских игрушках.

Схема соединения батарей

Параметры платы

  • Входное напряжение с Micro USB : 5 В
  • Зарядка напряжение отсечки: 4.2 В ± 1%
  • Максимальный ток зарядки: 1000mA
  • Аккумулятор в течение разряда защита от перенапряжения: 2.5 В
  • Установлена защита от перегрузки по току ток: 3A
  • Размер платы: 2.6*1.7 СМ

По факту, это отдельная плата которая используется в павербанке и если докупить usb выход то можно и заряжать телефон

Приступим к переделке

Разобранный вид фонаря и первый этап сборки

Теперь, про сама переделка фонарика под аккумулятор вместо батареек, большинстве фонарей используют 3 АА по 1,5в по размеру, сопоставим с мобильной батарейкой, и вполне помещается в основном корпусе, только придется расширить посадочное место. После несложных манипуляций выкрутив или вырезав все лишнее, монтируем на термоклей все детали по местам.

Схема переделки светодиодного фонаряПрипаять все детали по местам с помощью термопистолетаЕсли нужно, то можно увеличить емкость соединив 2 батареиПолучаем модернизированный налобный фонарик с мини юсби входом

В заключение: светодиодный фонарь проработал активно 3 ночи на старых телефонных батарейках без подзарядки.

Возможно и на больше бы хватило, до отсечки не испытывал. Литиевые батарейки не любят полной разрядки. В целом очень доволен по себестоимости в 140 руб. единственное, он очень яркий что не всегда нужно. Порадовало наличие индикаторов заряда на плате. При зарядке по usb светится красным когда батарея заряжена синим.

Таким способом можно переделать практический любой фонарик, вопрос только в размере батарейки.  Например батарейки с Айфона неочень практичны и если  оторвать контакты с платы подключения неаккуратно  то они еще и не паяются.

Бывает такое, что на плате срабатывает защита, а вам нужно его оживить, в таком случае подайте напряжение с блока питания или павербанка.  Если телефонные батарейки совсем старые, то налобном фонарик естественно быстрей сработает защита и он погаснет. Хотя батарейкам из старой Нокии (более 4 лет)  исправно работают.

Экономить деньги при покупке и соответственно купить дешевле вполне можно воспользоватся кэшбэком (это когда % с покупки накапливаются). Так  просто устанавливаете расширение для браузера и деньги постепенно сама копятся.

Простейшие фонари

Так как фонарики бывают разные, то имеет смысл начать с самого простого – с батарейкой и лампой накаливания, а также рассмотреть его возможные неисправности. Схема подобного прибора элементарна.

Схема простейшего фонарика

По сути, в нем нет ничего, кроме батарейки, кнопки включения и лампочки. А потому и проблем с ним особых не бывает. Вот несколько возможных мелких неприятностей, которые могут повлечь за собой отказ такого фонаря:

  • Окисление любого из контактов. Это могут быть контакты выключателя, лампочки или батареи. Нужно просто почистить эти элементы схемы, и приборчик снова заработает.
  • Сгорание лампы накаливания – тут все просто, замена светового элемента решит эту проблему.
  • Полный разряд батареек – замена элементов питания на новые (либо зарядка, если они аккумуляторные).
  • Отсутствие контакта или перелом провода. Если фонарик уже не новый, в таком случае есть смысл поменять все провода. Сделать это совершенно не сложно.

Доработка китайских фонариков

Иногда бывает так, что купленный (с виду вполне качественный) фонарик с аккумулятором полностью отказывает. И вовсе не обязательно покупатель виноват в неправильной эксплуатации, хотя и это тоже встречается. Чаще – это ошибка при сборке китайского фонарика в погоне за количеством в ущерб качеству.

Конечно, в таком случае придется его переделать, как-то модернизировать, ведь потрачены деньги. Сейчас необходимо понять, как это сделать и возможно ли побороться с китайским производителем и выполнить ремонт такого прибора самостоятельно.

Рассматривая наиболее часто встречающийся вариант, при котором при включении прибора в сеть индикатор зарядки светится, но фонарь не заряжается и не работает, можно заметить вот что.

Обычная ошибка производителя – индикатор заряда (светодиод) включается в цепь параллельно с аккумулятором, чего допускать никак нельзя. При этом покупатель включает фонарь, и видя, что тот не горит, снова подает питание на заряд. В результате – перегорание всех светодиодов разом.

Дело в том, что не все производители указывают, что заряжать подобные устройства с включенными светодиодами нельзя, т. к. отремонтировать их будет невозможно, останется только заменить.

Итак, задача по модернизации – подключить индикатор заряда последовательно с аккумулятором.

Модернизация китайского брака

Как видно из схемы, эта проблема вполне решаема.

А вот если китайцы в свое изделие поставили резистор 0118, то светодиоды придется менять постоянно, т. к. ток, поступающий на них, будет очень высоким, и какие бы световые элементы ни были установлены – они не выдерживают нагрузки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
