Тонкости монтажа
Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.
Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.
Процесс монтажа металлической перемычки проходит так:
- выбирается необходимая высота;
- монтируются арматурные прутья;
- выполняется монтаж опалубки;
- осуществляется укрепление опалубки;
- происходит укрепление прутьев из арматуры;
- выполняется бетонная заливка прутьев из арматуры.
Когда создается кладка над проемами, обязательно должна учитываться его ширина и высота. Эта информация будет очень полезна, когда будет рассчитываться конструкция. Если их монтаж произведен верно, это сильно повлияет на прочность всей конструкции.
О том, как сделать перемычки в стенах из газобетона, смотрите в видео ниже.
Схема армирования газобетона
Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.
Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.
Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.
Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.
Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.
Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.
Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.
Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.
Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.
Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.
Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.
Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.
Нормативы СНиП и ГОСТ
В качестве регламентации правил изготовления, использования и монтажа перемычек, используется следующая основная нормативная документация, содержащая весь перечень необходимых технических условий:
- ГОСТ Р 57346-2016 Перемычки для каменной кладки.
- ГОСТ 948-2016 Перемычки железобетонные для зданий из кирпича.
- СП 70.13330.2012 и СНиП 3.03.01-87 Несущие и ограждающие конструкции.
- ГОСТ 948-84 Перемычки железобетонные для кирпичных зданий.
- ГОСТ 530-2007 «Кирпич и керамический камень керамические».
- СНиП 12-04-2002 (раздел 9).
- СНиП 12-03-2001 Безопасность труда в строительстве.
- СНиП 3.03.01-1987 Несущие и ограждающие конструкции.
Помимо перечисленных, при возведении внутренних и наружных кирпичных стен соблюдают правила:
- ОКС – общероссийского классификатора стандартов по строительству;
- КГС – классификатор государственных стандартов (Ж, Ж3, Ж33).
В соответствии с перечисленными правилами технической документации, необходимо кирпичную кладку осуществлять вручную, без ниш и полостей, а элементы располагать с соблюдением обязательной перевязки, и использованием армированных деталей в местах повышенной нагрузки и проемов.
нужной серии, к которой относят:
- 038.1-1. «Перемычки брусковые для жилых и общественных зданий»;
- 038.1-1. «Перемычки ЖБ. Вып.4»;
- 038.1-1 «Перемычки ЖБ для зданий с кирпичными стенами. Вып. 3,5-13».
Используют при устройстве перемычек также СНиП II-22-81 «Каменные и армокаменные конструкции»
Данные правила особо обращают внимание на то, что перемычки из железобетона нужно обустраивать так, чтобы они учитывали нагрузку от перекрытий и свежеуложенной кладки (п. 6.47), которая будет равна 1/3 пролета летом, и целому пролету в зимней работе
Показатель опирания, характеристика
Понятие опирания представляет собой способы заделки. Опирание перемычек для стен из кирпича по глубине в норме соответствует 25 см (не должно быть меньше). При этом, над проемом двери она должна попадать концами на стену, не менее 20 см.
При этом опорная часть уменьшится для самонесущей стены до пределов 12 см. Представленные показатели принимают в качестве максимума и минимума глубины опирания.
Учет показателя опирания должен соответствовать техническим требованиям СНиП. Выбор нужной перемычки по глубине определяют при помощи обозначения в таблицах (пример, 2ПБ18-8), с указанием габаритных размеров:
- перемычка-брусок (ПБ – тип детали);
- 2 – размер по сечению 120 х 140 (мм) и класс прочности;
- 18 – длина изделия (1810 – шифр), с двумя сторонами и ширины по максимуму – 1611 мм;
- 8 – допустимая нагрузка (кг/м).

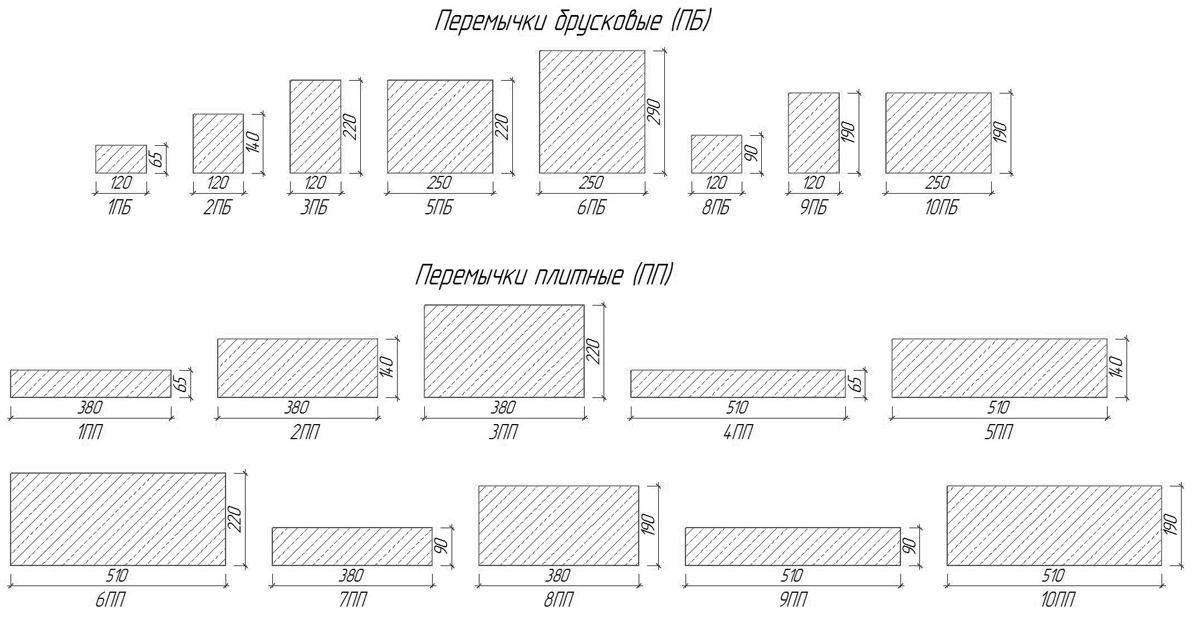

Обозначения перемычек по сечению имеют такой вид:
- 1 ПБ – 120 х 65 (мм);
- 2 ПБ — 120 х 140(мм);
- 3 ПБ — 120 х 220(мм);
- 4 ПБ — 120 х 290 (мм);
- 5 ПБ — 250 х 220 (мм).
Перед монтажом перемычек определение глубины опирания – это важная часть подготовки к процессу работы. Для этого смотрят показатели таблицы СНиПов и делают схематический шаблон. По схеме выполняют опалубку, а потом заливают состав сверху на уложенную конструкцию.
Примеры габаритных размеров можно посмотреть в таблице:
Установление перемычек, для их надежного удержания, требует прокладки арматуры при соприкосновении ЖБ-изделия и стены из кирпича.
Общие сведения
Перемычка для газобетонных блоков представляет собой строительную балку с прямоугольным сечением, имеющую стальную арматурную конструкцию внутри, и при этом последняя сразу обработана антикоррозийным раствором. Пространство между железным скелетом заполняется усиливающим наполнителем.
Балки крепятся на специальный клей или песчано-цементный раствор таким образом, чтобы они могли выдерживать значительные нагрузки как в ходе строительства, так и при эксплуатации здания. Если бы использовалась только незаполненная арматурная сетка, то ей вряд ли бы удалось выдержать большие нагрузки. Для равномерного распределения воздействующих усилий, в проем, кроме перемычки, могут быть установлены арматурные стержни, уложенные в специальные пазы. Закрепляются такие стержни посредством цементной смеси.
Перемычки призваны выполнять следующий функционал:
- Повышают несущую способность в проемах газобетонной кладки;
- Формируют опорную поверхность для укладки сверху очередного блочного ряда;
- Компенсируют воздействие различных нагрузок;
- Замыкают силовой контур в проеме.
Применять тот или иной тип перемычки следует исходя из конструктивных особенностей дверного или оконного проема, а также на основании длины самой балки.
Требования, предъявляемые к балкам-перемычкам
Всего можно выделить четыре таких критерия:
- Срок эксплуатации изделия должен быть не меньше, чем у самих строительных блоков;
- Армирование должно быть выполнено с надлежащей структурой и в достаточной мере компенсировать эксплуатационные нагрузки;
- Балка обязана иметь повышенные прочностные характеристики, но при этом не создавать дополнительную нагрузку на стену, т.е. массивность изделия не равняется качеству исполняемой им функции;
- Ячеистая структура перемычки должна быть эквивалентной такой же структуре кладочных блоков, дабы не формировать «мостики холода», из-за которых всю конструкцию придется укреплять дополнительно.
Нормативная база и маркировка
Ввиду того, что рассматриваемые приспособления могут изготавливаться из различных материалов, а также иметь разное качество и метод монтажа, то и их производство будет регламентироваться несколькими нормативными документами:
- Строительные нормы и Правила №II-22 от 1981 года устанавливает базовые производственные нормы для армокаменных и каменных перемычек для стеновых проемов. В дальнейшим они были дополнены отдельными Строительными правилами №15.13330 от 2012 года.
- Строительные нормы и Правила №52-01 от 2003 года и ГОСТ№9248 от 1984 года устанавливают требования для железобетонных перемычек (дополнены Строительными Правилами №63.13330 в 2010 году).
- Стандарт организации (СТО) №501-52 от 2007 года регулирует выпуск газобетонных балок.
- Строительные Правила 64.13330 от 2011 года устанавливают нормы для деревянных перемычек.
Маркировка рассматриваемых приспособлений может быть в формате «ПФ», «ПГ», «ПБ», «ПП», где литеры имеют следующую расшифровку:
- «П» — плита с шириной более 250 миллиметров;
- «Б» — брус с шириной менее 250 миллиметров;
- «Г» — Г-образная балка с особым выступом для укладки плиточного перекрытия;
- «Ф» — фасадная модель, монтируемая в проемы с выступающей на 250 миллиметров кладкой (от общего стенового ряда).
Как проходит монтирование
В процессе монтирования перемычек опираются на конструкционные особенности.
- Армированная несущая конструкция из газобетона применяется при максимальной длине проема в 174 см, при этом для опирания на кладку необходимо 25 см. При укладке газобетона рекомендуется применять 4 уголка из стали. Лучше, если уголки налегают на кладку на 30 см. Газобетон отличается прочностью из-за наличия стального каркаса. Перемычки представляют собой однопролетную балку с нагрузкой по всей поверхности. Плюс в возможности не утеплять дополнительно строение.
- Несущую конструкцию из железобетона с опалубкой в виде U-образных блоков можно использовать при длине проема в 300 см, с таким же расчетом опирания на кладку как при газобетоне. Монтаж проводится без использования специальной техники, что является большим преимуществом. Также не нуждается в утеплении.
- Монолитная несущая конструкция из железобетона устанавливается в зависимости от длины балки, на опору приходится 30 см. Такой конструкцией можно перекрыть проем шириной до 3 м. Это отличное решение при перекрытии широкого расстояния. Пропорция соблюдается 1:20. Обязательно дополнительно утепляется.
Что касается не несущей конструкции, то железобетон используется при длине балки 2 м, опора – 0,35 м с дополнительным утеплением. Используется металлический уголок и заглубление в основании кладки.
Оконный проем
Использование U-блоков при работе с перекрытиями шириной не более трех метров, позволяет обойтись без участия спецтехники, например, крана.
В случае ширины лотка менее 120 мм, рекомендуется использовать армирование двумя стержнями.
Когда ширина превышает значение 150 мм, лучше взять 4 арматуры и соединить их проволокой с шагом в 50 см с целью получения прочной решетки.
Значение опорной зоны крайних блоков равняется 25 см. Чтобы скрепить торцы, можно воспользоваться обычным клеем для газобетонов.
Вместо лотков в виде U можно построить опалубку из досок или газобетонных блоков. Затем провести армирование и заполнить бетоном.
Армированные перемычки
Несомненно, способ создания армированных перемычек внутри придает прочность и является хорошей основой для заключительного этапа.
По размерам ориентируются на длину пролета и ширину блоков стен.
Монтаж выполняется, учитывая некоторые моменты:
— детали поднимаются на нужную высоту и ставятся стрелкой вверх, соблюдая условие опорной глубины в 30 см. Ширина при этом должна равняться ширине блока;
— можно использовать в проеме 2 перемычки, но основание проема должно быть монолитным;
— все элементы обязательно соединяются специальным раствором для склеивания, а вторая деталь должна плотно прилегать к оконной перемычке, с использованием киянки
Важно, чтобы целостность конструкции не нарушилась;
— вся поверхность выравнивается с помощью рубанка, и продолжать работу можно после полного высыхания клея.
Таким способом оформляется дверной и оконный проем. Главное, чтобы перемычки опирались на стены максимально надежно, чего можно добиться правильными расчетами.
«Колхозный» способ
При строительстве домов из ячеистого бетона часто встречается монтаж уголками или арматурными стержнями, который очень не нравится профессионалам. Однако, популярность данный вариант не теряет.
Интересно, что использование стальных уголков не регламентируется ГОСТом и не указывается в правилах строительства зданий из газобетона.
Применяется такая конструкция на узких проемах до 1,20 м и в одноэтажных постройках. Уголки нужно покупать мощные, с сечением 75х75х6 мм. Они устанавливаются с опорной глубиной в 30 см. При монтаже нужно придерживаться правил:
- — обязательно уголки нужно покрасить со всех сторон антикоррозийным составом;
- — минимальное значение опорной длины для уголка из металла – 20 см;
- — соединение уголков происходит с применением стальной ленты, сварки, стяжки;
- — уголки должны утапливаться в бетон, чтобы не допустить выпирание над поверхностью стены.
Нюансы
- Когда длина проема больше 120 см, а высота меньше 2/3 ширины, то лучше применять перемычки из обычных блоков с дополнительными крепежами. При этом блоки укладываются с использованием временной опалубки и клея. Боковые конструкции должны утопать в стене.
- Чтобы усилить стену, рекомендуется армировать ряды над проемом. Нормальное значение сечения арматуры – 8 мм. Конец ее нужно заводить за границу проема на 50 см с обеих сторон, придавая им форму буквы Г. Затем они анкеруются в газобетонную кладку.
Монтаж
Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.
Последовательность действий при установке газобетонных U-блоков
Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:
- Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
- Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
- Проклеиваются все швы, в том числе и горизонтальные.
- Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
- Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
- В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
- После высыхания бетона, убираем доски и подпорки.
Этапы работ при усилении проема изделием из монолитного бетона
Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:
- Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
- Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
- Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
- С наружной части стены закрепляем утеплитель.
- Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
- Опалубка заливается раствором М200, М300.
- Состав следует утрамбовать и выровнять.
- Снимаем элементы опалубки после высыхания раствора.
Монтаж перемычек из уголков
Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:
- Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
- Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
- Убеждаемся, что изделие упирается на стены.
- Укладываем уголки с внутренней и наружной стороны.
Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.
Укрепление проема – процесс, требующий определенных знаний и навыков
Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия
От вас потребуются всего четыре параметра, которые вы хорошо знаете:
– ширина перекрываемого проема;
– тип кирпича кладки стены (силикатный или керамический);
– является ли стена несущей (опираются ли на нее плиты перекрытий).
Четыре простых шага:
Шаг 1: ширина перекрываемого проема. Введите ширину проема в метрах. Программа рассчитана на проемы с шириной от 0,8 до 2,7 м; при вводе большей ширины будут рассчитаны перемычки на 2,7 м
Калькулятору не важно, какой проем рассматривается: оконный или дверной.
Шаг 2: тип кирпича кладки стен. Программа подбирает перемычки для зданий из следующих материалов:керамический одинарный кирпич ГОСТ 530-2012 «Кирпич и камень керамические» высотой 65 мм;
силикатный полуторный кирпич ГОСТ 379-95 «Кирпич и камни силикатные» высотой 88 мм.
Шаг 3: несущая или нет стена
Вы должны обозначить, опираются ли на рассматриваемую стену плиты перекрытий. Если да, потребуется также указать, опираются ли они с одной стороны или с двух. С двух сторон плиты опираются на внутренние несущие стены, с одной – на внешние.
Шаг 4. толщина стены в мм. Возможные варианты: o — 250 мм; o — 380 мм; o — 510 мм; o — 640 мм. При вводе любых иных значений программа применит толщину, арифметически близкую к одной из стандартных толщин кирпичной кладки.
- Все! Введя эти четыре значения, вы получите схему раскладки перемычек над одним проемом. Кроме того, калькулятор предоставит спецификацию с указанием марок и ГОСТа перемычек, требуемое количество перемычек на проем и массу каждой из них. Проделайте ту же процедуру для всех проемов вашего дома или коттеджа, и вы получите материалы для комплексного заказа всех сборных железобетонных перемычек на объект. Таким образом, вы бесплатно получите всю необходимую информацию для приобретения перемычек. Подробнее
После ввода данных вы увидите схему раскладки перемычек по проему. При необходимости можно вернуться на любое количество шагов назад и поменять любой из параметров. Пересчет схемы раскладки произойдет сразу.
Программа раскладывает только брусковые перемычки марок ПБ по ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами». Данный стандарт распространяется на железобетонные перемычки, изготовляемые из тяжелого бетона и предназначенные для перекрытия проемов в кирпичных стенах зданий различного назначения.
Марка перемычки состоит из буквенно-цифровых групп. Например, марка перемычки 5ПБ27-37 расшифровывается следующим образом: 5 – перемычка сечением 250×220 мм; ПБ – перемычка брусковая; 27 – длина перемычки в дециметрах с округлением до целого числа (в данном случае 2720 мм); 37 – расчетная нагрузка с учетом собственного веса, с округлением до целого числа (в данном случае 37,3 кН/м). В марках перемычек, имеющих строповочные петли, добавлена строчная буква «п». Например, 5ПБ27-37-п.
Перемычки из монолитного бетона
Высокую теплопроводность бетона придется компенсировать местным утеплением.
Техника изготовления
Создание монолитной балки во многом напоминает устройство перемычек из лотковых блоков, но имеет и существенные отличия. Работы выполняются в такой очередности:
- Монтируется съемная опалубка из досок и брусьев или листовых материалов (фанеры и пр.). Конструкция укрепляется поперечными и вертикальными брусками с шагом не более 50 см и подпорками. Опалубка сооружается после укладки блочного ряда. Для нее оставляют по 20-30 см пространства с обеих сторон от проема.
- В готовой опалубке с наружной части стены закрепляется утеплитель. Для мокрых работ чаще всего используют листы пенополистирола.
- После изготовляется арматурный каркас из стальных прутьев. Для формировки каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домиков с легким кровельным покрытием можно использовать стальную армирующую сетку. Она нарезается на квадраты, к которым вязальной проволокой крепятся прутья.
- Далее оборудованная опалубка заливается раствором M200 — M300 на высоту ряда блоков, утрамбовывается и выравнивается.
Снимать боковую опалубку можно после затвердевания раствора, а нижнюю горизонтальную доску лучше оставить до полного его высыхания. В жаркую погоду стоит регулярно смачивать бетон, пока он не наберет должную прочность.
Особенности установки
Определенные установочные шаги и их порядок будут напрямую зависеть от того, какой вид перемычки выбран. Например, монолитные модели, как правило устанавливаются без какой-либо поддержки с нижней части в проеме. Сборные конструкты потребуют наличия деревянной подпорки снизу, так как именно она позволит избежать ненужного прогиба изделия до момента полного высыхания раствора внутри. Такой поддерживающий помост должен стоять не менее 22 суток.
Обязательные правила монтажа
К базовым принципам установки перемычек можно отнести следующие:
- При укладке на временную опалубку или уголки, нужно использовать смесь повышенной прочности;
- При монтаже тяжелых конструкций следует применять кран;
- Если заливается бетон в полость, то там уже должна присутствовать усиливающая арматура;
- Все вычисления и расчетные показатели увеличиваются на 10%-ный запас прочности;
- Полностью готовые перемычки нужно приобретать только у проверенных поставщиков, которые производят товар согласно нормам государственных стандартов.
Кроме того стоит помнить, что если балка в оконном проеме будет иметь низкую прочность, то дом непременно начнет разрушаться именно с нее. Создание/монтаж готовой перемычки является самым ответственным моментом строительного этапа, от которого зависит прочность будущего строения и долговечность его службы. Строительство с применением блоков газобетонных следует доверять только квалифицированным специалистам, которые способны надлежащим образом рассчитать несущие возможности и размеры нужных перемычек. При обустройстве любого проема торопливость не допустима. Если выбор пал на заливные бетонные конструкции, то продолжать работы возможно только после полного застывания в них наполняющего раствора.
Инструментарий
Для монтажа балок над любыми проемами в стенах из газобетона необходимо использовать специальный инструмент, который подходит именно для таких конструкций:
- Особая ножовка для газобетона;
- Измерительное оборудование;
- Каретка и борозда;
- Шпатель и кельма;
- Емкости для замешивания раствора, его транспортировки;
- Вместительная бетономешалка;
- Защитная одежда, шлем, очки и перчатки для мастера.
В качестве усиливающего раствор компонента, может применяться штукатурная смесь или монтажная пена.
Этапы укладки балок
Невзирая на тип используемой перемычки, для всех них, по большому счету, применяется один и тот же порядок действий. В качестве яркого примера можно привести этапы монтажа U-образного конструкта:
- Вначале оборудуют временные усиленные подпорки для устранения ситуации прогибания перемычки;
- Непосредственно на проем сверху устанавливается сама балка, с разворотом большей ее части ко внешней плоскости существующей коробки сооружения;
- Получившиеся швы между несущим элементом и балкой заполняют раствором, при этом контролируя горизонтальность выкладки;
- Углубление в корпусе перемычки заполняют бетонной смесью (этап необязателен для монолитных готовых изделий);
- Заполнение подвергается выравниванию;
- Дожидаются окончательного высыхания наполнителя.
Возможные ошибки монтажа и их последствия
К самым распространенным ошибкам процесса установки рассматриваемых изделий относят:
При расчете размеров перемычки не была учтена общая площадь и высота сооружения;
Не принят во внимание вес межэтажных перекрытий и этажа-мансарды;
Выбран слишком слабый тип перемычки, который не справится с общей нагрузкой;
Во время самостоятельного армирования применялись слишком маленькие стержни или слабая растворная смесь;
Линия упора на деле получилась ниже 250 сантиметров.
Итог у всех вышеописанных ошибок, как правило, один – неверно смонтированные и слабые перемычки, ввиду давления на них тяжести уложенных сверху рядов блоков, попросту раздавят оконный стеклопакет или дверное полотно. В зависимости от тяжести допущенного нарушения, такая ситуация может произойти сразу же или проистекать медленно, постепенно приводя к общей деформации конструкции.
Армирование ЖБП
Выбор типа армирования и диаметр прута зависит от вида перемычки. Согласно ГОСТ для ж/б перемычек, применяемых в частном строительстве, используется напрягаемая арматура диаметром от 6 до 8 мм. Для перекрытий, рассчитанных на большие нагрузки, применяется арматура большего диаметра.
Для продольного армирования применяется:
- в качестве напрягаемой арматуры могут использоваться стали термически упрочненные типа Aт800 или Aт600C, горячекатаный стальной прут класса A800 или А600;
- ненапрягаемая арматура изготавливается из стали A400 или А500, термоупрочненной стали Aт-IIIC, проволоки В500 или Вр500.
Для изготовления поперечных частей каркаса для железобетона применяются горячекатаные стали A240, A400, А500, арматурные проволоки В-500, Вр500. Изготавливая брусковый или плитные элементы стандартных типоразмеров, необходимо учитывать, что при толщине 12 см делается плоский стальной каркас, а при 25 см — пространственный.
При напряжении арматуры, необходимо, чтобы фактические отклонения в железобетоне не превышали значений, указанных в таблице:
| Наименование | Геометрический параметр | Предельное отклонение, мм |
|---|---|---|
| Отклонение от линейного размера | Длина: до 2500 включительно свыше 2500 до 4000 включительно свыше 4000 Ширина и высота: Размер, определяющий положение: выступов, выемок и отверстий закладных изделий: в плоскости перемычки из плоскости перемычки | ±6 ±8 ±10 ±5 5 3 |
| Отклонение от прямолинейности | Прямолинейность профиля лицевой поверхности: длиной до 2500 на заданной длине 1000 длиной свыше 2500 до 4000 на всей длине длиной свыше 4000 на всей длине | 3 ±3 ±4 |
Стальные пруты армирования перед заливкой укладываются вдоль опалубки и закрепляются проволокой, чтобы получилась прочная армирующая сетка. Ячейки получившегося каркаса должны быть 20-50 мм, это оптимальный показатель для обеспечения нужной прочности.
Монтаж перекрытия в зданиях из пенобетона и газобетона
При укладывании пустотных плит перекрытия на основу из пенобетона необходимо учитывать его плотность. Она должна быть не ниже D500. Рекомендуется использование обычных пустоных плит. Но укладывать их нужно обязательно не на сами пеноблоки, а на кольцевой армированный пояс (армопояс).
При использовании бетонного перекрытия обязательным является устройство кольцевого армированного пояса.
- Если опирание плиты на стену из ячеистого бетона не достигает 250 мм, применяется распределительный пояс. Он укладывается на всю длину опирания перекрытия. Делается из монолитного железобетона или выложенного в три ряда полнотелого кирпича, который армируются кладочной сеткой. Толщина такого пояса должна быть минимум 120 мм. Ширина должна равняться 250 мм. Глубину опирания следует соблюдать такой, как при постройке кирпичных домов, то есть минимальное расстояние должно быть 120 мм. В тандеме с плитами перекрытия такой пояс создает жесткую конструкцию, которая повышает сопротивляемость постройки аварийным воздействиям, температурным и усадочным деформациям.
- Если ширина опирания более 120 мм, то распределительный пояс применять не обязательно. Достаточен будет армопояс из кольцевого анкера по внешнему периметру всех плит перекрытия.
При использовании в строительстве дома газосиликатных блоков, или, как их еще называют, газобеона, нужно учесть, что этот материал при всем своем сходстве с пенобетоном имеет меньшую плотность и теплопроводность при равной прочности. А если увеличить его плотность до плотности пенобетона, то он будет прочнее. И тем не менее рекомендации по укладыванию пустотных плит перекрытия будут теми же, что и для зданий из пенобетона. Глубина опирания рекомендуется такая же, как для зданий из кирпича: до 120 мм.
Советы и рекомендации
При проведении строительства дома из газосиликатных блоков необходимо учитывать ряд нюансов при планировании и осуществлении монтажа перемычек:
Немного сэкономить на материалах можно путем изготовления лотков своими руками. Для этого используется опалубка, в которую укладываются и склеиваются плоские доборные элементы из газобетона. Прочность такой конструкции ограничивается надежностью клея на стыках деталей. Чтобы изделие не сломалось при подъеме, целесообразно армировать и заливать его бетоном на земле.
При проведении сборки и заливки непосредственно над проемом целесообразно под перемычку устанавливать прочную подпорку
Такой прием позволит исключить провисание перекладины под весом раствора и его случайную поломку при неосторожном движении.
Чтобы сборная балка была прочнее, следует использовать арматуру в качестве стяжки, заводя на торцы крайних блоков на 10-12 см. Концы металла нужно предварительно оклеивать монтажной сеткой.
При правильном выборе материала и соблюдении технологии его использования монтаж перемычек не превратится в долгосрочную проблему.
Виды и маркировка перемычек
Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек:
- Брусковые (ПБ) со стороной сечения не более 25 см. В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования.
- Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение.
- Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий.
- Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.
В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше.
Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия:
- цифра вначале показывает порядковый номер поперечного сечения;
- сочетание букв ПП или ПБ указывает не тип сечения элемента;
- число после буквенного обозначения указывает на длину в дециметрах;
- следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м;
- индекс, отвечающий за материал применяемого арматурного каркаса;
- индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».
Любая железобетонная перемычка, брусковая или плитная укрепляется арматурным каркасом. В этих конструкциях используются несколько типов продольной и поперечной арматуры, качество материалов регулируются ГОСТами.
Плитные и брусковые виды имеют свои стандартные типоразмеры, указанные в нормативной документации. При подборе можно использовать такую схему:
Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.
