Как подключить электроплиту в частном доме. Схема и способы подключения
Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.
Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.
Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:
- желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
- красная проволока крепится к зажиму L3 — рабочий контур С;
- синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
- зеленый цвет — заземление.
На вилке в таком варианте присутствует 4 рожка.

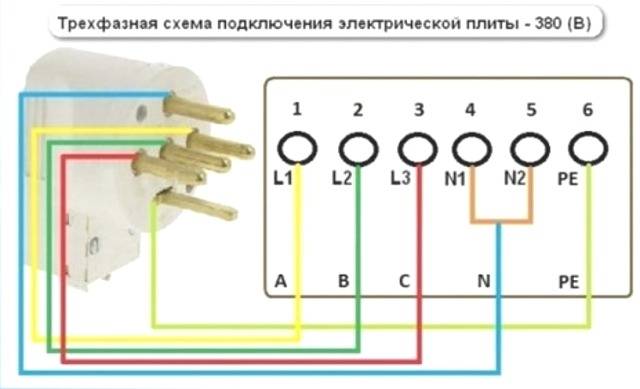

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:
- жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
- клеммы 5, 4 и 6 соединяются как в однофазном варианте.
Как правильно заземлить электроплиту
Неверно заземленная электроплита опасна. На ее корпусе может быть высокое напряжение. Оно незаметно, пока через тело пользователя не пройдет цепь тока. Например, при касании одной рукой корпуса плиты, а другой — батареи. Конечно, поверхности всех современных электроприборов покрыты эмалью или порошковой окраской с добавлением пластика. Но это не значит, что можно игнорировать правила подключения.
В устаревших электросетях это частенько делают соединением квартирной точки нуля с контактом заземления. Это чревато возникновением аварийных ситуаций. При отгорании данной линии в щитке на прибор поступит высокое напряжение.
Еще опаснее, когда за дело берутся неопытные электрики в сетях, где кабели не помечены цветовой маркировкой. В этом случае фаза с нулем частенько меняются местами. Такое «заземление» сразу образует на корпусе плиты высокое напряжение. Поражение человека электротоком может произойти в любой момент.
Есть несколько вариантов заземления бытовой плиты. На каком остановиться – каждый решает индивидуально.
Чего нельзя делать ни в коем случае
Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.
Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом, соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.
Исследование квартирного щитка
Узнать, заземлен ли щиток квартиры или общий на лестничной клетке, можно у обслуживающей дом компании или в ЖЭКе. Если там не могут дать однозначного ответа, лучше найти иной способ решения проблемы. Но если пользователь получает точные данные, желательно, документально подтвержденные — достаточно просверлить в металлической шине щитка отверстие и закрутить в него болт. Закрепив на нем желто-зеленый провод плиты, последнюю безопасно заземляют.
Создание заземляющего контура
Правила заземления объектов недвижимости подчиняются строгим нормативам, в которых описана как конструкция шины, так и ее сопротивление и другие параметры. Однако для бытовых условий при защите плиты систему можно упростить. Для создания заземляющего контура следует действовать так.
- В землю вдоль стены дома на расстоянии от полуметра до метра друг от друга вбиваются три металлических прута диаметром 16 мм и более, длиной 250 мм и более. Как вариант, можно использовать стальные уголки.
- Создается контур заземления привариванием к свободным концам прутов (уголков) стальной полосы шириной 40-50 мм, толщиной 5 мм.
- От контура по стене выводится 8 мм стальная проволока. Одним концом она приваривается к полосе, на другой имеет пластинку с отверстием для болта.
- Проволока выводится до уровня окна квартиры.
- Изнутри, по полу или выше, выводится кабель заземления плиты.
- Провод соединяется с пластинкой при помощи болта на высоте не менее 250 мм от земли.
Сделанный самостоятельно контур необходимо проверить. Для этого стоит пригласить специалиста региональных электросетей. Контур бытового назначения должен иметь сопротивление не более 8 Ом. Если данный параметр больше, потребуется вбить дополнительные прутки. Оптимальное значение контура заземления — 4 Ом и ниже.
Пассивная защита
Что делать, если заземлить плиту никак не получается? В этом случае применяются превентивные меры против поражения электротоком.
- Плита размещается так, чтобы было невозможно одновременно коснуться ее корпуса и кранов, батарей, иных металлических предметов.
- На полу возле плиты, в рабочей области, настилается диэлектрическое покрытие. Это резина, линолеум, минимум плотный сухой коврик.
- Автоматы с тепловым расцепителем заменяются на дифференциальные. Последние реагируют на токи утечки в 30 мА и оперативно разорвут цепь при возникновении аварийной ситуации.
Диэлектрический коврик убережет от поражения электрическим током
Естественно, с плитой стоит обращаться крайне аккуратно. Отсутствие заземления грозит не только здоровью владельца устройства. Сама плита может стать источником, например, пожара, нанося значительный материальный ущерб.
Особенности выбора силовой розетки для электроплиты
Допустимая величина тока
Распространенные розетки рассчитаны на токи 10А и 16А, но при подключении прибора большей мощности происходит нагрев контактов и возможно возгорание. Поэтому следует выбирать розетку по максимальному току нагрузки.
Для электроплит:
- потребляемая мощность до 7 кВт — стандартный комплект «вилка-розетка» 32А (номинальный ток), но допустим кратковременный ток нагрузкой 40А;
- потребляемая мощность более 7 кВт — розетка с номинальным током 63А.
Количество фаз
- Однофазное подключение — это стандарт для бытовых приборов, используется двухполюсная вилка с заземлением или без него. Часто используют и третий контакт — зануление, который соединяет металлический корпус прибора с нулевым потенциалом относительно земли.
- Трехфазное подключение — стандарт для промышленного электрооборудования и некоторой импортной техники.
Для электроплит:
- Одна фаза — розетка с тремя контактами.
- Три фазы — розетка с пятью контактами.
Требования к электропроводке
Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.
Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.
Выбор сечения кабеля
Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.
Варианты исполнения розеток для электроплиты
Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:
- для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;

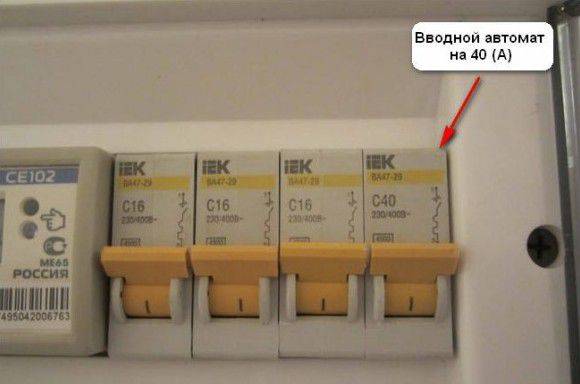

- в электрощите устанавливается отдельный автомат для плиты;
- выполняется монтаж устройства защитного отключения;
- плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.
Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт
Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.
Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.
По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.
Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).
Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.
При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .
Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.
Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:
- Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
- Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
- Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.
Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.
Внимание! В Вашем браузере отключена функция JavaScript!!!
В простонародье чугунные конфорки как только не называют: блины, диски, кругляшки … В технической документации эти конфорки обозначаются как ЭКЧ — электриечская конфорка чугунная.
Далее идет маркировка по посадочному месту. Все конфорки имееют 3 стандартных размера: 145 мм, 180 мм и 220 мм. Если взять рулетку и измерить с внешней стороны конфорку, то этот размер будет чуть больше, например, не 145 мм, а 155 мм и т.д. Но тем не менее, размеры чугунных конфорок стандартные.
Далее, конфорки маркируются по мощности. Например, ЭКЧ 145-1,0 означает, диаметр 145 мм и мощность 1 кВт. Если по центру конфорки есть красный кружок, то он обозначет, что это конофорка повышенной мощности, называется «экспресс». Такая конфорка быстрее нагревается и потребляемая мощность больше. Разница между простой конфоркой и «экспресс»» 500W
Итак, существуют 6 типов чугунных конфорок:
ЭКЧ 145-1,0 и ЭКЧ145-1,5 (экспресс);
ЭКЧ 180-1,5 и ЭКЧ180-2,0 (экспресс);
ЭКЧ 220-2,0 и ЭКЧ220-2,6 (экспресс);
Ранее еще были ЭКЧ 180-1,2, но сейчас они не выпускаются и заменяются на ЭКЧ180-1,5.
Чугунные конфорки для бытовых кухонных плит рассчитаны на напряжение в сети 220V
Устройство чугунной конфорки электроплиты.
Рассмотрим устройство чугунной конфорки на примере электроплиты фирмы ASKO:
1 — литой диск.
2 — термостат. Конфорки с встроенным термостатом сейчас большая редкость. Обычно, мощность конфорки регулируется 7-ми позиционным переключателем.
3 — спираль
4 — изоляция
5 — клемник, контактный узел для подключения.
Клемник имеет 4 контакта для подключения к переключателю мощности. Чаще всего встречаются конфорки с контактами «под винт». Однако, некоторые бренды, такие как Беко, Дарина и др. используют конфорки с втычными, «ножевыми» контактами.
Электропитание на конфорку подается через переключатель мощности. Для чугунных конфорок это 7-ми позиционный переключатель мощности (ПМ7). Принцип работы и количество рабочих позиций у них одинаковые, но раздичаются по коммутации, их очень много разных. Посмотреть переключатель мощности конфорок можно ЗДЕСЬ
К нам часто обращаются за схемами подключения конфорок. Вот схемы подключения чугунной конфорки для некоторых плит GORENJE, HANSA, Электра,Лысьва
Замена элекроконфорок требует некоторых знаний, инструментария и соблюдения техники безопасности. Для мастера по ремонту электроплит не составит сложности заменить конфорку и переключатель, но без определенного навыка эта работа небезопасна.
Плиты с чугунными конфорками хоть и утратили популярность, но до сих пор выпускаются и продаются. Ведь чугунные конфорки проще заменить и стоят они гораздо дешевле, чем стеклокерамические конфорки.
Уход за конфорками:
Уод за чугунными конфорками достаточно прост. Заключается он в своевременном удалении нагара. Мыть конфорки надо только когда они чуть теплые или остыли. Для этого лучше взять губку, смоченную в моющем растворе. После мытья «блины» следует тщательно протереть насухо (не возбраняется даже смазать растительным маслом), иначе со временем на них появится ржавчина. Эмалированную панель можно мыть мыльной водой; подойдут гели и средства для посуды. Но нельзя применять вещества с абразивами. Повредить эмаль способна и кислота (уксус, лимонный сок ит.д.). Не стоит отскребать грязь, особенно с помощью острых предметов и жестких губок. После чистки эмаль нужно вытереть мягкой тканью.
Какой кабель для подключения электроплиты выбрать
Необходимыми характеристиками для подключения электроплиты обладает медный кабель: трехжильный – в однофазных линиях, пятижильный – в трехфазных, с качественной оплеткой.
На участках от автомата до силовых розеток или до электроплиты, при ее прямом подключении используется кабель с маркировкой ВВГ, ВВГнг, ПСВ, ШППВ. Для включения плиты в розетку стоит использовать виды, выдерживающие частые изгибы – ПСВ или КГ. Расстояние от розетки до плиты при этом не должно превышать 2 м, а сам гибкий кабель должен иметь двойную изоляцию.
Сечение провода подбирается исходя из величины потребляемой мощности электроплиты, по таблицам. При отсутствии таких данных (например, при прокладке линии на этапе строительства, при еще не выбранной технике) используется кабель с сечением не менее 4 мм2 (от 2,5 мм2 при монтаже пятижильных разновидностей). При длине проводки от распределительного щитка с автоматом свыше 12 м сечение трехжильного кабеля увеличивают до 6 мм2.
Розетка и вилка для варочной панели
Розетка и вилка изготовлены из специального пластика, некоторые модели могут иметь крышку. Устанавливают розетку на расстоянии примерно 90 см от пола, слева или справа от поверхности.
Часто производители бытовой техники не включают в комплектацию розетку и вилку, поэтому их приходится покупать отдельно. Для этого нужно определить, к какому типу подключения относится варочная панель.Эта и другая информация о том, как подключить варочную панель к розетке указывается в руководстве по эксплуатации.
Электролиния для подключения панели должна быть выведена отдельно, а розетка выдерживать ток от 32 до 40 А. В тех домах, где предусмотрена не газовая, а электроплита, силовой кабель выведен изначально. Если ваше жилище не относится к такому типу, то данный провод должен включаться в проводку отдельно.
- Устройства мощностью до 3,5 кВт можно подключать к стандартным 220 Вт (нагрузка 16 А).
- Мощность свыше 3,6 кВт требует усиленной розетки на 32 А.
- С 3-х фазной системой запитки в помещении для мощности до 3,5 кВт необходима розетка на 20 А.
Розетка и вилка для однофазного подсоединения
Параллельно с мощностью учитывают заземление, для дополнительных контактов вилки. У однофазной розетки их три, у 3-х фазной — пять. Некоторые производители изготавливают комплекты, в которые включены вилки и с тремя, и с пятью штырями.
Для кухонных панелей выпускают специальные трех или четырех контактные розетки. Конструктивно они сделаны так, чтобы было понятно, как подсоединить фазный и защитный провода.
Вилку выбирают из расчёта тока — до 40 А. Подсоединяя вилку к проводам, желательно учитывать полярность. Если в комплектации шел провод — это хорошо, но если его тем не оказалось, то покупают трехжильный ПВС. Сечение провода должно соответствовать мощности прибора.
Для монтажа следует разобрать корпус вилки и пропустить провод через отверстие. Жилы зачищаются и проводятся под винтовые разъемы вилки: фаза и ноль идут в крайние клеммы, а заземление в верхнюю. Винты хорошо затягиваются, прижимая жилы.
Вилка и розетка для трехфазной сети
Алгоритм поиска неисправностей
В независимости от модели электрической плиты и типа применяемых конфорок, выявление причины отказа электроплиты следует производить по такому алгоритму:
- Проверить вольтметром наличие питающего напряжения (возможно, сработал защитный автомат на линии подключения плиты, повреждена проводка, или неисправна розетка;
Убедиться в исправности штепсельной вилки и сетевого питающего шнура – свечение контрольной лампочки или электронной индикации на панели управления автоматически исключает данную неисправность;
- Проверить работоспособность электронного блока управления или механических переключателей режимов работы конфорок. Для этого электроплиту необходимо разобрать и проверить поступление напряжения на контактные клеммы нагревателей каждой конфорки;
- Прозвонить нагреватели каждой конфорки с целью выявить перегорание спирали накаливания или пробой на корпус.
- Проверить термодатчики, термореле, регуляторы мощности.
Поиск неисправности в электроплите
Задача любого мастера по ремонту – локализовать проблему. Пройдя поэтапно данный алгоритм, можно осуществить ремонт электроплиты своими руками, имея в наличии небольшой набор инструментов и владея ограниченными знаниями в электротехнике.
Необходимые условия для самостоятельного ремонта
Самым важным условием, от которого зависит не только успешный ремонт электроплиты, но и безопасность мастера и окружающих – это знание основ электротехники и электробезопасности. Также необходима уверенность в своих силах – некоторые измерения придется производить при включенном напряжении.
Из инструментов для разборки корпуса электроплиты понадобятся отвертки с подходящими жалами, возможно, набор ключей, плоскогубцы. Для работ внутри корпуса, в зависимости от выявленной неисправности, потребуется паяльник, кусачки, изоляционная лента или термоусадочная трубка.
Набор инструментов для ремонта
Иногда можно выявить неполадку только при визуальном осмотре (нагар на контактах, или отпаявшийся провод). Но, практика показывает, что в большинстве случаев невозможно починить электрическую плиту без измерительных приборов.
Осмотреть подключения к клеммам
Наиболее приемлемым будет использование мультиметра – многофункционального измерительного прибора, который должен быть в обиходе у любого мастера, имеющего дело с электротехникой. В некоторых случаях можно обойтись пробником напряжения и самодельной прозвонки из лампочки и батарейки.
Поверхностная диагностика электроплиты
Если сетевое напряжение в норме, а плита после включения вдруг перестает работать, то стоит проверить саму розетку – возможно, она не соответствует мощности, или контакты износились, и они самопроизвольно отгибаются в процессе нагревания.
Бывают случаи, что в электроплитах с механическими регуляторами и переключателями мощности конфорок контрольная лампочка давно перегорела, а сама плита перестала исправно работать намного позднее. На данном этапе, не приступая еще к разборке корпуса, можно выявить неисправность в переключателях, включая различные конфорки и переключая режимы их работы.
Две конфорки электроплиты не работают
Если обнаруживается, что часть нагревателей работают, хоть и не на полную мощность, то неисправность сетевого шнура можно исключить, и нужно искать неполадки следует в переключателях или в спиралях конфорок.
Маловероятно, чтобы все конфорки перегорели в один момент (хотя, такое возможно, если все нагреватели работали во время скачка напряжения). Поэтому, в случае отсутствия реакции на манипуляции с переключателями, возможно, напряжение не поступает на органы управления.
Электроконфорки
Два вышеуказанных защитных устройства можно заменить одним — дифференциальным автоматом. Схема и способы подключения Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка А. Обычно они расположены в отдельном «кармашке», там же где и клеммы.
Зачастую эти проблемы становятся непреодолимыми. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш.
Далее согласно п. Лучше всего для этой цели подойдёт кембрик.
Для духового шкафа также есть своя лампа, которая обозначена цифрой 5.
После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода фаза и ноль.
Также в наличии HL3. Также снимается фиксирующая планка, придерживающая кабель. Естественно, цепь, через которую проходит ток, меняется. Замена конфорки на электроплите, легко и просто…
Как подключить электроплиту к сети 220 В
Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается
Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления
Все остальное — аналогично
Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.
Подключение кабеля к электроплите
Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.
Клеммная колодка, к которой надо подключить электрический шнур
Рядом располагаются схемы подключения для разных сетей.
Схематичное изображение подключения для разных сетей
При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.
Подключение кабеля к электроплите
Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.
Лучше проводники оконечить контактными пластинками
Установка вилки
Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Так выглядит вилка для подключения электроплиты
Подключение розетки
В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.
Однофазные розетки
Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку. Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление
Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте
Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.
Трехфазные розетки
Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.
Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.
Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.
