Подключение газовой плиты своими руками: инструкция по монтажу

Подключение газовой плиты гибким шлангом. Подключение газовой плиты

Чтобы подключить данное оборудование к газу, необходимо приготовить такие инструменты и материалы:

Схема расположения газового шланга и сетевого шнура.

• разводной ключ;
• отвертку;
• уровень;
• рукав;
• шаровой кран;
• кисточку;
• уплотнитель;
• мыльную эмульсию.

После покупки газовой плиты занесите ее на место монтажа. Снимите картонную упаковку и достаньте все комплектующие данного устройства. До окончания монтажа снимать защитную пленку не рекомендуется, чтобы ненароком не нанести поверхности агрегата царапин или других механических повреждений.

После этого прикрутите регулировочные ножки, которые должны идти в комплекте. Данную операцию легче выполнять вдвоем: один приподнимает плиту, а другой прикручивает ножки.

После этого её размещают на предполагаемом месте установки, оставив небольшой зазор от стены, достаточный для удобного подключения к газовой системе.

Схема подключения с помощью гибкого шланга.

В узел соединения плиты и газового стояка между плитой и шлангом монтируется металлическая сеточка, которая должна входить в стандартную комплектацию. С помощью этого элемента осуществляется защита горелки от возможных загрязнений, что увеличивает ее срок службы. Соединение затягивается разводным ключом. После этого шланг подключается к отключающему крану и тоже производится его надежная фиксация.

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

• паспорт собственника дома или квартиры;
• справка о прописанных жильцах;
• свидетельство гос. регистрации;
• справка о регистрации жилого объекта, свидетельство о собственности;
• книжка абонента (при ее наличии);
• квитанции;
• паспорт счетчика;
• договор на техобслуживание газового оборудования;
• техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

• разводные ключи;
• отвертка;
• герметик;
• газовый шланг;
• газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Демонтаж старой плитки

Если вы меняете старую плиту на новую, начать придется с демонтажа. Перед тем как приступить к демонтажу, проверьте, закрыт ли кран на вашем ответвлении трубы. Если кран закрыт, следует открутить контргайку, соединяющую опуск с плитой. Задача не из легких, особенно если приходится иметь дело с трубами старого образца, «погребенными» под слоями засохшей краски. Если открутить не удалось, трубу можно попросту срезать, а затем выкрутить оставшуюся часть.

После этого необходимо перенести газовую плиту подальше, чтобы она не мешала последующей установке. Затем следует удалить сгон, вмонтированный в трубу опуска. Для этого следует одной рукой жестко зафиксировать кран, а второй рукой выкручивать сгон. Последний штрих – установить заглушку на трубе.

Установка и подключение нового оборудования

Схема замены газовой плиты следующая:

1. демонтаж устаревшего или пришедшего в непригодность оборудования;
2. замена крана;
3. установка новой плиты;
4. ее подключение;
5. проверка герметичности;
6. принятие работ службой Мосгаз в Москве, Леноблагаз в Санкт-Петербурге и так далее.

Демонтаж газовой плиты

Чтобы демонтировать устаревшее оборудование, необходимо:

1. перекрыть кран, расположенный на трубе, для отключения газоснабжения;
2. проверить отсутствие газа, включив одну из конфорок;
3. отсоединить газовую подводку;
4. отключить плиту от электроэнергии (при необходимости).

После выполнения данных операций плиту можно убрать с кухни.

Отключение старого оборудования от газо- и электроснабжения

Замена крана

Если газовый кран не отвечает требованиям безопасности или не перекрывает газоснабжение полностью, то перед монтажом нового оборудования рекомендуется провести и замену крана.

Как правило, проводится установка оборудования и его подключение газовой службой, так как в целях повышения уровня безопасности рекомендуется отключить от газоснабжения весь подъезд. Однако, если есть возможность перекрыть в индивидуальном жилом помещении, то имея определенные навыки и все необходимое оборудование, работу можно выполнить самостоятельно.

Замена крана осуществляется по следующей схеме:

1. демонтаж крана. В большинстве случаев на газовых системах в многоквартирных домах устанавливаются резьбовые вентили, демонтаж которых происходит достаточно легко. Однако в старых домах могут быть установлены и приварные вентили, демонтаж которых осуществляется при помощи болгарки (исключительно после отключения подачи носителя);

Если работа выполняется без отключения газа и одним человеком, то после демонтажа крана на трубу устанавливается специальная заглушка. При наличии двух и более работников заткнуть трубу можно руками.

1. если резьба на газовой трубе повреждена или отсутствует, так как было установлено приварное оборудование, то на следующем этапе производится нарезка резьбы при помощи специального оборудования;
2. герметизация резьбы;
3. удаление заглушки и установка нового крана.

Последовательность действий при замене газового вентиля

Установка и подключение новой газовой плиты

На подготовленное место производится установка новой плиты. При установке необходимо выровнять ее в горизонт. Для этого большинство современных плит типа Гефест комплектуются регулируемыми ножками. При отсутствии такой функции выставление осуществляется с помощью различных прокладок.

Выравнивание по уровню

Далее осуществляется подключение гибкой подводки к плите и трубе. Для этого:

1. резьба на подводке (трубе) герметизируется выбранным материалом;
2. подводка фиксируется;
3. аналогичным способом производится подключение к газовой плите;

Подсоединение газового шланга

1. при необходимости плита подключается к системе электроснабжения.

Как установить и подключить газовую плиту самостоятельно, смотрите на видео.

Проверка герметичности

После окончания всех работ требуется проверить соединения на герметичность. Операция выполняется в следующем порядке:

1. подготовка мыльного раствора;
2. нанесение раствора на соединительные узлы.

Если раствор начинает образовывать пузыри, то соединение не герметично и перед вводом системы в эксплуатацию требуется устранение неисправности. Отсутствие пузырей говорит о полной герметичности системы.

Наличие утечки в системе газоснабжения

Принятие работ газовой службой

После проведения всех работ в газовую службу направляется заявка на ввод плиты в эксплуатацию. В назначенное время специалисты проверят правильность подключения и герметичность. На основе проверки будет дано разрешение на использование газовой плиты или предписание на устранение выявленных недостатков.

Если выполнять все работы по прилагаемой инструкции и в хорошо проветриваемом помещении, то можно полностью избежать негативных последствий при выполнении работы и сэкономить на оплате услуг специалистов.

Сильфонный

Сильфонные трубки чаще всего рекомендуют специалисты по установке газового оборудования. Этот вариант самый надежный и наиболее дорогой. Но с учетом очень долгого срока службы (до 30 лет) его стоимость оправдана. Цена от 170 рублей за 60 см готовой подводки.

Сильфонный шланг сделан из нержавеющей стали, сверху – покрытие из ПВХ. Это гарантирует, что он прослужит долгое время: средний срок эксплуатации составляет 25–30 лет. Металлическая оплетка надежно защищает от механических воздействий, а покрытие из поливинилхлорида обеспечивает электроизоляцию и устойчивость к химикатам. Благодаря гофрированной поверхности изделие легко гнется.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Сколько стоит подключить газовую плиту в квартире официально

Сильфонный газовый шланг имеет следующие преимущества:

• может подсоединяться к любому газовому оборудованию: плитам, котлам и пр.;
• имеет присоединительные размеры 1/2″, 3/4″, 1″;
• обладает отличной гибкостью;
• выдерживает давление до 6 атмосфер;
• широкий диапазон рабочих температур: от -50 до +250 градусов (допускается установка на улице, при соприкосновении с раскаленными поверхностями с ним также ничего не произойдет);
• способен выдерживать механические нагрузки, агрессивное воздействие окружающей среды, бытовой химии;
• шланги соответствуют требованиям ГОСТ Р 52209-2004, ГОСТ12.2.063-81, ГОСТ12.2.003-91;
• гарантийный срок службы — до 15 лет;
• срок эксплуатации – до 30 лет;
• способен обеспечить герметичность системы даже при экстремальных нагрузках, например, при землетрясении.

Длина сильфонного газового шланга различается в зависимости от подводка может увеличиваться в размере в 2 раза и имеет следующие параметры (в метрах):

• от 0,26 до 0,52;
• от 0,5 до 1,0;
• от 0,75 до 1,5;
• от 1,0 до 2,0.

А шланги имеют фиксированную длину (в метрах):

• 0,3;
• 0,4;
• 0,5;
• 0,6;
• 0,8;
• 1,0;
• 1,2;
• 1,5;
• 1,8;
• 2,0;
• 2,5;
• 3,0;
• 4,0;
• 5,0.

Вставка диэлектрическая, 1/2″, штуцер-штуцер >>>

Вставка диэлектрическая, 1/2″, штуцер-гайка >>>

Вставка диэлектрическая, 3/4″, штуцер-штуцер >>>

Подводка под размер 1/2″

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 60 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 80 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 200 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 300 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 400 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 60 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 80 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 100 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 150 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 200 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 300 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 400 см >>>

Подводка под размер 3/4″

Гибкая подводка для газа, сильфонного типа, 3/4″, штуцер-гайка, 100 см >>>

Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 60 см >>>

Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 80 см >>>

Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 150 см >>>

Гибкая подводка для газа, сильфонного типа,3/4″, гайка-гайка, 200 см >>>

Право установки плиты

Газовая плита проходит нечто вроде регистрации. По науке периодически, раз в полгода, сотрудники газовой службы ходят проверять исправное функционирование оборудования. Забывают делать? Случается. Внимательные техники после осмотра составляют заключение. При обнаружении утечек в обязанности мастеров входит выдача предписаний на устранение недостатков. Чинить служащие не любят, готовьте деньги покупать новую плиту.

Техники газовой службы сразу работы крайне боятся, владелец подает заявку в порядке, установленном законом, на исполнение работ на его территории. Что купить, спрашивайте делающих замечание. После владельца жилья ставят в очередь, назначают день, часом могут опоздать, такова специфика государственных организаций. Не запрещено попросить стороннюю компанию, запчасти всегда заводские. Категорически избегайте брать на рынке, у местного левши.

Покупая, сохраните чек, страхуясь против брака. При установке газовой плиты срок гарантии пойдет не с момента покупки, после окончания монтажа (у счетчиков с даты выпуска). У организации, газовой службы возьмите документ, подтверждающий факт проведения работ.

На операции составляется специальный проект. Кажется, что мастера набрасывают от руки, дальнейшие проверки будут с прицелом этот план. Делаете самостоятельно, «бумаги» придерживайтесь. Советуем не самовольничать в данном случае, чтобы подключение газовой плиты, духовки не стоило жизни близким людям.

Замена крана

При замене крана, если вы решились менять плиту в квартире самостоятельно, от вас потребуется быстрота и точность, поскольку газ будет выходить из трубы в комнату, когда будет отвинчен старый вентиль. В этой ситуации опасаться нечего, если вами будут соблюдаться элементарные правила безопасности (отсутствие открытого огня в комнате, широко открытые окна).

Перед началом процедуры замены крана, следует приготовить следующее:

• небольших размеров кусочек ткани. чтобы сделать из него временную пробку для трубы — перед затыканием опуска, его следует хорошо смочить водой;
• шаровый кран. который будет установлен вместо старого, необходимо перевести в положение “закрыто”, и снять с него ручку (для удобства монтажа);

необходимые гаечные ключи и герметик для резьбового соединения.

Теперь можно приступить к замене газового крана.

1. Требуется как можно шире открыть форточку или окно, чтобы обеспечить хорошее вентилирование кухни.
2. Открутите подсоединенный (старый) кран от опуска и быстро заткните отверстие трубы мокрой тряпкой.
3. Если на резьбе, где был установлен вентиль, остался старый герметик – удалите его и намотайте новый.
4. Извлеките “пробку” из тряпки и быстро накрутите новый вентиль на резьбу. Затяните кран ключом, прилагая разумные усилия.
5. Чтобы проверить, насколько соединение герметично, воспользуйтесь мыльным раствором. Его следует нанести на место соединения. Если вы увидите надувающиеся пузырьки – это значит, что нет герметичности, и есть утечка газа. В таком случае следует открутить кран и подмотать еще немного герметика, после чего повторить проверку.

Чем подключать газовую трубу

Гибких шлангов для подключения газовой трубы существует несколько разновидностей. Не все они одинаково хороши, поэтому давайте разбираться в теме подробнее.

Таблица 1. Типы шлангов

Резинотканевые варианты считаются самыми доступными из прочих аналогов – за полметра такого шланга придется заплатить 120 руб. в среднем. В состав изделия сразу входят гайки и прокладки для подключения оборудования. Эти изделия имеют следующие характеристики: 1. Срок службы не превышает 5-ти лет. Качество изделия очень зависит от качества изначального сырья. Поэтому и стоят эти шланги недорого. Использовать их можно в качестве временного решения, когда под рукой ничего другого не оказалось. 2. Такой шланг не имеет достаточного уровня жесткости, что способствует его ускоренному разрушению. 3. Он не переносит воздействия высоких температур, поэтому убедитесь, что он находится вдалеке от газовой горелки. 4. Длина изделия может варьироваться от 0,4 до 7-ми метров.

Использовать сегодня для подключения газовых установок кислородные шланги запрещено, так как они не соответствуют нормам безопасности – материал вступает в реакцию с маслами и достаточно быстро начинает разрушаться. Однако, по старинке, многие продолжают ими пользоваться – если вы так делаете, то только в виде временной меры. Изделия эти: 1. Продаются бухтами и не имеют смонтированного наконечника, поэтому помимо самого шланга потребуется купить два штуцера с прокладками. 2. Могут выдерживать высокое давление – до 20 атмосфер, хотя в наших газовых сетях такого нет и в помине. 3

Очень важно, что резина не проводит электричество

При этом нужно помнить, что резину нельзя покрасить, внутренний диаметр шланга не должен быть меньше 16 мм. На кислородные шланги не допускается попадание жиров, что на кухне происходит постоянно – они разрушают материал и заставляют его трескаться. Утечки в таком случае вполне возможны.

Поливинилхлорид – это, наверное, самый распространенный полимер на сегодня. Его используют везде, благодаря уникальным свойствам и невысокой стоимости. С недавнего времени из него начали делать и газовые шланги. Они почти такие же долгоиграющие, как и сильфонные, про которые мы расскажем чуть ниже, инертны к жирам, кислотам и щелочи, не проводят электрический ток. Все эти свойства вместе характеризуют решение, как одно из самых лучших. Шланг из ПВХ двухслойный – внутри черный материал, а снаружи – желтый. Между ними находится армирующий слой. Материал этот только зашел на рынки, поэтому не все газовые службы с ним знакомы и принимают при вводе в эксплуатацию – если решили покупать, то сначала получите консультацию по этому поводу. Средняя стоимость такого решения – 140 руб. за полметра.

1. ПВХ не горит, но может расплавиться, поэтому воздействие открытого пламени на него недопустимо. 2. Касание с горячей плитой такой шланг переносит без проблем. 3. Невосприимчив к масляному туману. 4. Соответствует всем требованиям российских и международных стандартов. 5. Максимальная длина – 6 м. 6. Срок службы по гарантии – 12 лет, реально – около 20, хотя на практике это пока не проверено.

Эти трубки газовики рекомендуют к установке, и не зря. Стоят они дороже остальных, но по рабочим характеристикам не имеют себе равных. Срок службы изделия из нержавеющей стали составляет 30 лет и более. Цена за изделие в 60 см длиной составляет 180-200 руб. – не так уж и много для обеспечения своей безопасности.

Такие шланги могут быть одно- и двухслойными в первом случае они просто сделаны из металла, а во втором – поверх него нанесено дополнительное защитное покрытие из ПВХ пленки. Такой симбиоз надежно защищает изделие от механических повреждений и агрессивных сред. За счет того, что стенки шланга гофрированные, он легко гнется и запоминает приданную ему форму.

1. Сильфонные подводки допускается использовать с любым газовым оборудованием, включая котлы. 2. Они держат давление до 6 атмосфер, чего для газовых сетей хватает с избытком. 3. Рабочая температура колеблется в пределах -50+200 градусов, что недоступно остальным аналогам. 4. Также соответствует всем мировым требованиям. 5. Обеспечивает герметичность соединений даже в самых сложных условиях.

Как поставить новое стекло?

Как установить новое стекло на газовую плиту?

Если родное стекло разбилось по вашей вине при транспортировке или лопнуло уже в ходе эксплуатации, то установить новое стекло на газовую плиту вы можете самостоятельно.

Для начала нужно понять, как именно крепится стекло у вашей плиты. Как правило, верхняя часть стекла прячет под планкой. А снизу стекло от падения удерживают два упора. Резиновые вставки есть только на самой дверце, посередине. Планка же держится на каркасе винтами, сразу их можете не заметить, так как стекло стоит в пазу. А нижние упоры – это железные уголки, которые тоже держаться на винтах.

Итак, чтобы поставить новое стекло:

• Раскрутите винты на упорах, но не до конца, чтобы стекло сразу не выпало на пол.
• Дальше откройте полностью дверцу, придерживайте стекло пальцами сверху и вытолкните его из планки.
• После того как старое стекло убрали, можно ставить новое. Для этого поставьте его в паз планки до конца.
• А дальше, придерживая стекло, закройте дверцу. И закрутите винты на упорах.

Особенности

Настольная газовая плита — это устройство, которое можно установить на столе или в ином удобном месте за счет компактных размеров. Она не требует стационарного монтажа и подключается к газопроводу при помощи гибкого шланга. Маленькая плитка может подключаться также к баллону со сжиженным газом.

Мини-плита – это упрощенный вариант традиционного газового прибора. Обычно она имеет ограниченные функции и дополнения. Важными показателями такой плиты являются габариты и вес. Назначение и использование зависит главным образом от числа конфорок. Они располагаются на верхней части прибора, которая называется варочной поверхностью. Количество конфорок может быть от 1 до 4.

Одноконфорочные плиты являются портативными. Они работают от баллончиков, их можно брать с собой в поездки, на пикники. Модели с двумя конфорками подходят для кухонь с небольшой площадью. Они не занимают много места, но на них можно приготовить настоящий обед. Их также можно с успехом использовать на даче.

Настольные газовые плитки с 3 и 4 конфорками обладают несколько большими габаритами, но их функциональные возможности шире, что позволяет одновременно готовить несколько блюд. Конфорки на них различаются габаритами. Они бывают большого, среднего и маленького размера. Это очень удобно при приготовлении блюд, требующих силы пламени разной степени.

Настольные газовые приборы могут иметь мощность в пределах 1,3-3,5 кВт. Расход топлива при этом составляет от 100 до 140 г в час.

Рабочая варочная поверхность может быть стальной, выполненной из нержавейки или иметь покрытие из эмали. Эмалевое покрытие может быть не только белым, но и цветным. Оно дешевле, чем стальное или из нержавейки, но не такое надежное. Панель из нержавейки более прочная, она не подвергается коррозии и имеет длительный срок службы.

На варочную панель устанавливаются решетки. Они могут быть 2 видов: из чугуна или изготовленные из стальных прутьев и покрытые эмалью. Чугунные решетки более прочные и долговечные. При этом они более дорогие.

О чем говорят нормативные требования

Действующее законодательство РФ четко определило круг лиц, допущенных к выполнению работ.

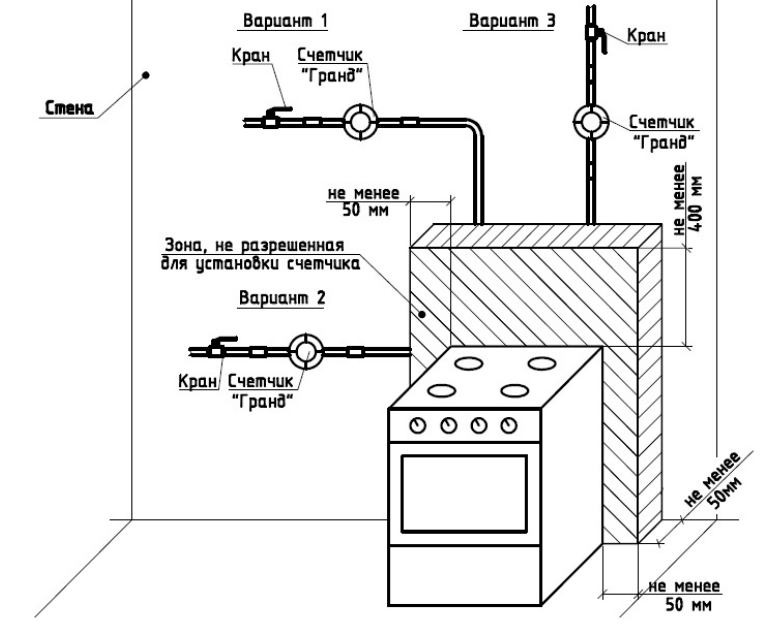

Схема подключения оборудованияи установки счетчиков

Деятельность газовых служб напрямую распространяется на подключение оборудования, мероприятия по плановому и аварийному ремонту, по установке счетчиков и прочих манипуляций.

Каждый газовый прибор проходить регистрацию в специализированной организации, чтобы в последующем он проходил плановый осмотр, гарантирующий безопасную эксплуатацию оборудования.

Требования к вентиляции помещения

Безопасная работа с газовым оборудованием – что учесть

Техника безопасности при подключении оборудования, работающего на газу, заключается в выполнении следующих правил:

• перед включением конфорки или духовки плиты, необходимо произвести визуальный осмотр оборудования, убедиться в его исправности и отсутствии утечки – об этом говорит специфический запах в помещении;
• помещение кухни, где установлена газовая плита, оснащается вентиляционной вытяжкой;
• если не предполагается эксплуатация устройства длительное время, то газовый кран перекрывают. При демонтаже плиты, трубу должны загерметизировать и опломбировать работники газовой службы.

Виды вытяжек

Существует ряд правил, которые следует соблюдать в процессе эксплуатации газовой плиты:

• нельзя самостоятельно производить ремонт оборудования, не владея профессиональными навыками и знаниями;
• нельзя самовольно менять конструкцию оборудования;
• работа плиты должна происходить под контролем;
• нельзя использовать плиту в качестве отопительного прибора, зажигая газ на конфорках;
• необходимо ограничить доступ к плите маленьких детей и недееспособных членов семьи.

Документация

Процесс подключения и регистрации газового оборудования происходит на основания пакета документов, который собственник жилья предоставляет специалисту газовой службы. Сюда входят:

• удостоверение личности собственника помещения (паспорт);
• справка о составе семьи;
• правоустанавливающие документы на жилое помещение;
• техпаспорт жилого помещения;
• документация на оборудование и счетчик;
• книжка абонента;
• квитанции по оплате;
• договор о предоставлении услуги.

Необходимо предоставить пакет документов

Какие есть нормы и правила подключения газовой плиты в квартире?

Можно выделить два момента.

А именно:

Первое. Максимально допустимое расстояние от прибора до трубы газоснабжения — 4 метра, но в идеале оно не должно превышать 2 метра.

Второе. Обязательно наличие вытяжной вентиляции в помещении.

Требования к помещению, касающиеся норм воздухообмена:

• высота потолков не менее 2,2 метра;
• минимальные объёмы помещения:
• для плит на 2 конфорки — не менее 8 м³,
• для плит на 3 конфорки — не менее 12 м³,
• для плит на 4 конфорки — не менее 15 м³;
• присутствие канала естественной вентиляции и окна со створкой или форточкой в верхней части;
• расстояние между полотном двери и полом не менее 0,02 м² (для поступления воздуха в помещение).

Третье. Рядом с плитой должна быть предусмотрена розетка с заземлением.

Необходимость в ней возникает при использовании современных моделей газовых плит, которые оснащены функциями электроподжига и подсветки духового шкафа. Если речь идёт о модели с электрической духовкой, необходимо от распределительного щита (с установкой устройства защитного отключения на 16 ампер) провести отдельную силовую линию, используя кабель 3 × 5.

Защитное заземление и УЗО необходимы для предотвращения ударов током при соприкосновении с металлическими частями оборудования под напряжением или токовой утечки.

Инструменты

Чтобы выполнить самостоятельное подсоединение, помимо шланга и шарового крана, специально предназначенного для бытовых газовых систем, потребуется приобрести уплотнительный материал.

Набор инструментов

Также потребуется развести среднее-концентрированный мыльный раствор, что бы при помощи смоченной в нем кисточки, можно было поверить места соединений на герметичность и исключительно вероятность утечки газа.

Проверка утечки

Главный элемент подключения – шланг, физические характеристики которого должны учитывать специфику его применения. Это должен быть сертифицированный товар, отвечающий требованиям, которые предъявляются к газовому оборудованию и сопутствующим элементам. Шланг должен быть прочным и гибким.

Сильфонный шланг

Рынок – не то место, где следует приобретать газовый шланг. Для этого есть специализированные магазины и фирменные пункты продаж, где можно получить квалифицированную консультацию о товаре и чек, гарантирующий обмен при обнаружении дефекта во время монтажа оборудования. Учитывая специфику условия эксплуатации, ясно, что не каждый шланг подойдет. Те, что предназначены для воды (с красной и синей отметкой) в газовой системе придет в негодность меньше, чем через месяц. Газовые шланги представлены в трех разновидностях. Важный показатель для всех видов заключается в гибкости и прочности изделия.

Лучший газовый шланг тот, на который есть сертификат. В нем должно быть четко прописан срок службы изделия и условия, при которых он эксплуатируется.

ПВХ шланг

К наиболее востребованной разновидности относится резиновый шланг. Для него характерна высокая прочность, гибкость и доступная стоимость. Для его изготовления применяется вулканизированная резина.

Газовый переходникРезиновый шланг

Гофрированная металлопластиковая трубка называется сильфонным шлангом. Для него характерны отличные эксплуатационные свойства – устойчив и перед интенсивным давлением и его перепадами, эластичен, оснащен прочной защитной оболочкой. Стоимость такого шланга выше, чем у других аналогов, но рекомендации работников газовой службы сводятся к применению именно этого типа шлангов для обеспечения качественного и безопасного подключения.

Сильфонный газовый шланг

К соединительному газовому шлангу предъявляются особые требования:

• длина шланга ограничена и не превышает 1,5 м;
• нам всем протяжении шланг должен иметь одинаковый диаметр;
• изделие должно быть ровным, без перекрученных участков;
• изделие должно обладать долговечным сроком службы, подтвержденным сертификатами;
• на поверхности изделия должны отсутствовать трещины, надрезы, подвеска и другие дефекты.

Металлическая труба в качестве элемента подключения применяется редко из-за высокой трудоемкости процесса и необходимости применения специализированного профессионального оборудования.

Принцип подключения при помощи трубы
