Подключение генератора к сети загородного дома: схемы и способы подключения

Схемы с АВР

Подключение генератора Генератор должен быть хорошо защищен от влаги. Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.
Широкое распространение получили бензиновые генераторы. Трехфазные двигатели на генераторах малой мощности используются очень редко в частных домах из-за своей дороговизны и непрактичности, такие генераторы обычно используют на стройках для подключения трехфазного оборудования и машин. На следующем этапе требуется запустить вручную генератор.
Есть стационарные варианты, которые рассчитаны на очень большую нагрузку. Нестабильная подача электроэнергии приводит к проблеме — как подключить генератор к домашней сети.
При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов. Некоторые хозяева используют частичную автоматизацию — основное питание подключено через контактор. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Когда восстановится напряжение во внешней сети, резерв отключается и домашняя сеть переходит в обычный режим работы.
В случае же применения блока автоматического запуска генератором — АВР, без использования контакторов вам не обойтись. Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.


Перед тем как подключить генератор к сети дома с автозапуском, автоматика выжидает 10 секунд после потери напряжения. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью. Установка двух контакторов, где один подключает питание от городской сети, а другой — от резервного источника. При этом не забыть о заземлении, для которого также предусматривается определенное место.

Подключение генератора с АВР к сети дома — это удобное решение, хотя и дорогостоящее. При этом отключаются автоматы, чтобы обезопасить приборы от центральной сети питания.

На следующем этапе требуется запустить вручную генератор. В некоторых случаях есть возможность использовать генератор в качестве подпитки при возникновении пиковых нагрузок. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество. Подключается рассматриваемое оборудование всегда после счетчика, иначе придется платить и за резервный источник энергии. Использование автозапуска Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР — систему автозапуска.
Подключение генератора к домашней сети.Схема.

Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

Типы моделей

Установки, генерирующие электрический ток, разделяются на типы.

  1. Асинхронные. Конструкция проста и надежна. Важные узлы закрыты от влаги и пыли. Предпочтительно использовать устройства для активных нагрузок. Для питания электродвигателей асинхронные генераторы применять не рекомендуется.
  2. Синхронные. Агрегаты не имеют недостатков, характерных для асинхронных. Кроме того, они обеспечивают поддерживание более точного напряжения. Выбирать нужно бесщеточную конструкцию, у которой значительно лучше характеристики тока и меньше радиопомехи.
  3. Инверторные модели дороже и имеют меньшую мощность. Характеристики однофазных устройств хуже, особенно у дешевые моделей. Генератор 3-х фазный несколько лучше. Другими недостатками являются дороговизна и меньшая надежность.

Техника безопасности

Каждый владелец помещения может выбрать интересующий его вариант установки для производства энергии и самостоятельно произвести его установку. Для этого необходимо минимум средств и специальных инструментов

Основное внимание нужно уделить мелочам. Подключение следует делать в специально отведенной части помещения или в отдельной пристройке

Как уже было сказано, остановить свой выбор можно как на бензиновом, так и на электрическом типе генератора. Каждый из них имеет свои преимущества. При условии правильного и безопасного подключения, недостатков обнаружено не будет. Не стоит забывать, что техника безопасности включает в себя несколько основных и простых пунктов, которые уберегут от травм и повреждения оборудования.

О чем нужно помнить:

Критически важно перед монтажом посоветоваться с профессионалами или, на крайний случай, изучить соответствующую информацию;
Нужно подготовить помещение, обеспечить его системой вентиляции или просто постоянным проветриванием;
Каждый из типов генератора требует подключения определенного дополнительного оборудования (его в любом случае нужно приобрести);
Переключение разных автоматов и настройка всей системы должна проводиться аккуратно, ведь с током не играются;
Если выбор пал на дорогой и качественный генератор, лучше обратиться за помощью к специально обученному сотруднику одной из фирм – он подключит все правильно и покажет, как эксплуатировать генератор правильно.

Не упомянут только дизельный тип устройства. Он менее популярен, но в последнее время его начинают покупать все чаще. Никаких сложных систем и механизмов его подключения не существует. Принцип приблизительно таков же, как и в случае с бензиновым образцом. Все те же условия его оборудования, техника безопасности при подсоединении и два способа подключения – с помощью перекидного рубильника и блока ABP. Каждый из них обеспечивает безопасное и непрерывное функционирование генератора.

Статьи

Как обеспечить загородный дом электроэнергией при нестабильной работе электросети? Приобрести резервный источник питания – надежный качественный генератор – и подключить его к сети дома. Правильное подключение позволит грамотно и безопасно использовать приобретенный агрегат и обеспечивать, тем самым, дом электричеством во время сбоя работы основной сети.

Как подключить генератор?

Есть два варианта ответа – своими руками или воспользовавшись услугами специалистов. Самостоятельное подключение резервного бензогенератора или дизель-генератора к сети частного загородного дома или дачи для использования его в качестве автономного источника энергоснабжения не совсем разумно. Отсутствие знаний и опыта может привести к серьезным и опасным последствиям.

Подключение резервного источника подразумевает решение многих предшествующих этому этапу задач, среди которых:

  • время отсутствия электричества – как долго и насколько часто требуется бесперебойная подача энергии;
  • количество и объем мощности приборов, которые обязательно должны быть подключены к источнику электричества;
  • выбор места для генератора с учетом удобства его использования, безопасности работы, обеспечения защиты агрегата и т.д.

Также, перед тем как подключить резервный генератор к электросети загородного или дачного дома, нужно определиться с тем, какое оборудование для конкретной сети выбрать – дизельный или бензиновый электрогенератор, однофазный или трехфазный, с автоматическим или ручным запуском. Каждый из видов обладает своими особенностями, которые необходимо учитывать, ведь оборудование чаще всего выходит из строя по причине неправильно подобранного агрегата и неграмотного монтажа.

Мы рекомендуем заранее продумать следующие моменты: установка в помещении или на улице, стационарный или мобильный генератор, целесообразность автоматического запуска или готовность к заметным расходам, необходимых для правильного подключения резервного генератора. Любой вариант имеет право на существование, мы умеем это сделать хорошо, но иногда не очень продуманное решение требует несопоставимых затрат. Только 17-летний опыт позволяет нам видеть многие подводные камни, о которых владельцы домов даже не подозревают.

Что дает обращение к услугам специалистов?

Профессиональная помощь – это:

  • безопасное подключение электрической части с учетом индивидуальных особенностей вашего дома, например, подключение однофазного генератора к трехфазной сети дома;
  • создание грамотной системы выхлопа, вентиляции, шумоизоляции;
  • обеспечение дома электропитанием без участия человека, автоматически запуская станцию;
  • гарантированно стабильное наличие электроэнергии в доме, когда пропадает внешняя сеть на участке, и т.д.

Если вы закажете услугу подключения дизельного электрогенератора или бензогенератора к домашней сети у нас, в компании GENERATORA.net, то вместе с профессиональной, грамотно и надежно выполненной работой вы получите немало преимуществ.

К ним относятся:

  • гарантия на монтажные работы;
  • снижение вероятности поломок в процессе эксплуатации;
  • возможность сэкономить на ремонте оборудования в гарантийный и послегарантийный период.

Узнать подробнее о том, как правильно выбрать и подключить бензогенератор или дизельный генератор (однофазный или трехфазный) к сети дома силами наших профессионалов, можно у сотрудников магазина. Помимо монтажа мы также показываем и обучаем, как правильно пользоваться оборудованием. Наши специалисты всегда готовы ответить на любые вопросы и предложить выгодную схему сотрудничества.

Автозапуск генератора через блок АВР

Назначение таких устройств – частично или полностью исключить участие человека в работе генератора. Есть две основные разновидности таких устройств. Первая полностью копирует систему автопереключения, которая работает на двух пускателях, но с добавлением электронного блока запуска и остановки генератора.

От магистральной линии электроснабжения к нему подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он подает команду двигателю на пуск или остановку, а переключения между вводом из магистральной линии или от генератора, выполняют сами пускатели. В целом, это такая же система, как и предложенная схема для самостоятельной сборки, но здесь не придется ничего выдумывать – просто установить готовый блок.

Недостаток у такого блока тот же – его назначение только запуск и остановка двигателя без дополнительной защиты.

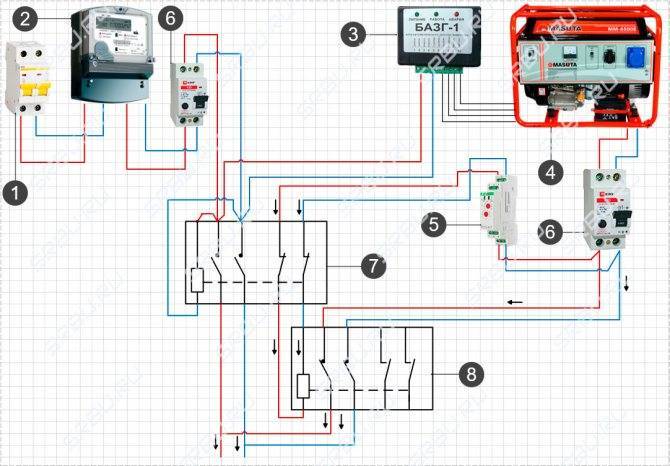

Сама схема выглядит следующим образом:


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Блок автоматического запуска генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Контактор основного ввода. 8. Контактор резервного ввода.

Более совершенный вариант это комплексная система, управляемая микропроцессорной электроникой. В целом она работает так же, как и самодельная система автозапуска, но ее главным преимуществом является наличие многочисленных датчиков, которые контролируют все аспекты работы генератора. Если случается какая-либо неисправность оборудования, то блок АВР сможет адекватно среагировать – не терзать генератор попытками автозапуска, а при наличии GSM-модуля и отправить владельцу сообщение о неисправности.

Сам блок АВР монтируется вместо распределительного щитка – для этого не нужно больших познаний – просто к нему надо подключить провода с магистральной линии, силовой и кабель управления от генератора и вывод в дом.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. АВР. 4.Генератор. 5. Управляющий кабель. 6. Автоматы потребителей. 7. Нулевая шина. 8. Шина заземления.

Такой блок является сложным комплексом оборудования и его стоимость в некоторых случаях может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.

Устройство и основные параметры генерации

Устройство трехфазного генератора

Трехфазный генератор представляет собой устройство, работающее по принципу преобразования механической энергии вращающегося вала в электричество. В его состав помимо связанной с приводом подвижной части входят три катушки, набранные из множества обмоток и размещенные на сердечнике статора. В бесколлекторных генераторах при вращении ротора в катушках наводятся ЭДС, по своим параметрам соответствующие нормативам 3-х фазного сетевого питания. Это означает следующее:

  • получаемые напряжения имеют форму синусоиды;
  • амплитуда каждой из 3-х фаз равна 220 Вольт;
  • напряжение между ними составляет 380 Вольт;
  • частота генерируемых колебаний – 50 Герц.

Конструктивной особенностью таких агрегатов является сдвиг между фазами, равный 120 градусам.

С катушек статора в обслуживаемую линию подается переменное напряжение, обеспечивающее ее необходимым питанием 380 Вольт.

Схемы подключения

Разобравшись со вспомогательными вопросами, переходят непосредственно к подключению генератора к обслуживаемой линии.

Подключение через дополнительный распределительный автомат

Трехфазное подключение

Схема подключения автоматов от линии и генератора практически одна и та же, что позволяет ничего не изменять в действующей трехфазной электросети. Этот подход к включению в сеть частного дома является самым надежным и гарантирует успешную работу подсоединенного к ней оборудования. Для его реализации потребуется проделать следующие операции:

  1. Отключить вводный автомат 380 Вольт, обесточив домашнюю сеть.
  2. Установить в щитке новый 4-хполюсный автомат, выходные клеммы которого соединяются отрезками проводников с входными контактами всех линейных приборов.
  3. Кабель с выхода генератора с 4-мя жилами (3 фазы и нуль) подводится к новому автомату и каждая из них подключается к соответствующей клемме.

Если далее по схеме установлено УЗО, при проведении коммутаций учитывается разводка подключаемых к нему проводников (каждой из 3-х фаз и нуля).

Подключение через рубильник

Монтаж через рубильник

Перекидной рубильник – это тот же переключатель, но имеющий три положения. При его применении шины от генераторного устройства подсоединяются к одному комплекту полюсов, а подводящие жилы от высоковольтной линии – к другому. Центральный контактный набор выключателя, проводники от которого идут непосредственно к нагрузке, поочередно перекидывается в сторону ввода от ВВ или к генераторной подводке. В среднем положении рубильника вся домашняя сеть полностью обесточена.

Схема автоматического переключения

Избавиться от необходимости ручного выбора источника питания удается за счет использования схемы автоматического переключения подсоединяемой к нему нагрузки. В ее состав как минимум входят модуль управления и два пускателя (контакторы) с перекрестным подключением. Первый из этих узлов, изготавливаемый на основе микропроцессора, полупроводниковых транзисторов или аналоговых микросхем, выполняет следующие функции:

  • распознавание ситуации с пропаданием электричества в основной питающей линии;
  • последующее за этим отключение от нее потребителя;
  • переключение его на отвод от 3-х фазного генератора.

Через розетку

Мобильная розетка

Чтобы подключить генератор к сети дома через розетку, потребуется внимательно ознакомиться с особенностями применения этого метода. Несмотря на свою простоту и удобство подключения, этот вариант имеет множество отрицательных сторон, выражающихся в следующем:

  • необходимость постоянно следить за тем, чтобы вводный автомат был выключен;
  • потребность в приобретении специальной 4-х полюсной розетки, рассчитанной на большие токи;
  • ограничения по подключаемой к генератору нагрузке.

Способ включения через розетку является худшим из всех возможных. Его применение недопустимо при любых условиях.

Схемы подключения генератора

Купив мини электростанцию необходимо заняться ее установкой и пуском. Как подключить бензогенератор к дому? Чтобы ответить на этот вопрос нужно выполнить целый ряд действий. Но чтобы оборудование могло играть роль резервного источника питания его необходимо связать с тремя сетями:

  1. Центральной;
  2. Бытовых приборов;
  3. Проводкой от мини электростанции.

Простое подключение

Исходя их этих связей и определяется схема подключения. Она может быть выполнена, как:

  • Включение непосредственно в розетку устройства;
  • Подключение к общей сети;
  • Соединение с единую цепь с центральной проводкой.

Рассмотрим особенности каждого способа. Первый является самым простым и не требует никаких дополнительных навыков и умений. Он может быть выполнен самостоятельно. Такая установка генератора используется в дачных строениях или на рыбалке.

Вторая также не зависит от наличия централизованной системы. Провода от генератора просто подключаются к разводке потребителей энергии. Такая схема называется постоянной. Единственное условие при ее выполнении – это соответствие сечения провода и номинального тока генератора.

Схема подключения к единой электросети

Третья схема установки бензогенератор рассчитается самой сложной. В этом случае мини электростанция соединяется в единую цепь с центральной системой. Для этого используются различные коммутаторы. Только эта схема дает возможность при сбое в сети быстро перейти на питание от генератора. Её называют резервной.

Но если первый способ доступен любому человеку, то два других требуют проведения подготовительных работ. И если вы сомневаетесь в своих способностях, то лучше доверьте выполнение подключения профессионалам. Особенно если выбрана схема подключения бензогенератора с автозапуском.

Этапы подключения

Итак, если вы решили воспользоваться последним из рассмотренных способов подключения, то вам придется выполнить следующие действия. Первое – это выбрать место для установки бензогенератора в помещении. Оно должно быть оборудовано в соответствии со всеми требованиями техники безопасности. Обычно такие помещения оснащаются вентиляционным оборудованием и звукоизоляцией.

Второе – внимательно изучите документацию к оборудованию В ней указываются все технические характеристики прибора.

Третье – подведите провода от генератора к электрощиту дома. Точку подключения рубильника к проводке располагают перед автоматами защиты. Процесс подключения бензогенератора к сети дома требует тщательного выполнения.

Смотрим видео, установка и подключение. Нюансы в работе:

Четвертое – если предполагается подключение без системы автозапуска, то нужно воспользоваться реверсивным или перекидным рубильником. Но в таком случае при отключении электричества вам придется отключить все автоматы и переключить его в положение 0. Через несколько секунд позиция меняется на 2 и только после этого можно заняться запуском оборудования. Поэтому более удобна все же схема подключения АВР к бензогенератору.

Подводим итоги

Как видно из приведенных выше данных ничего сложного в выборе и подключении мини-электростанции нет. С этой работой вполне может справиться каждый человек, имеющий начальные знания по электрике.

Какую из рассмотренных схем установки бензогенератора в помещении выбрать – зависит от специфики вашего помещения и особенностей использования оборудования. Самый простой вариант обычно используется в дачных строениях, так как он предполагает быстрый демонтаж оборудования в случае необходимости.

Для дома с постоянным проживанием обычно выбирают схему подключения генератора с автозапуском. Так как она позволяет переключать питание автоматически при отключении напряжения в сети.

Особенности подключения

При поиске ответа на вопрос, как подключить генератор к сети дома (схема соединения источника энергии с потребителем может отличаться в зависимости от особенностей дома), следует ответить на несколько вопросов:

  1. Как часто происходит обрыв центральной сети электроснабжения и требуется ли автоматическое подключение резерва.
  2. Какова суммарная мощность потребителей с учетом потерь (учитывается запас мощности).
  3. Где можно безопасно разместить устройство и подключить к системе.

Применение автоматики существенно увеличивает затраты при проведении монтажных работ. При редких перебоях с электроэнергией рекомендуется устанавливать ручной переключатель, который обладает длительным сроком службы и высокой надежностью.

При расчете требуемой мощности генератора учитывается:

  1. Суммарная потребительская мощность всего оборудования.
  2. Запас 30%, который рассчитан на более высокий пусковой ток и подключение дополнительного оборудования.

Схема подключения может быть простейшей

Важно составить ее правильно и защитить сам генератор и потребителей от высокой нагрузки

Автозапуск генератора через блок АВР

Назначение таких устройств – частично или полностью исключить участие человека в работе генератора. Есть две основные разновидности таких устройств. Первая полностью копирует систему автопереключения, которая работает на двух пускателях, но с добавлением электронного блока запуска и остановки генератора. От магистральной линии электроснабжения к нему подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он подает команду двигателю на пуск или остановку, а переключения между вводом из магистральной линии или от генератора, выполняют сами пускатели. В целом, это такая же система, как и предложенная схема для самостоятельной сборки, но здесь не придется ничего выдумывать – просто установить готовый блок.

Недостаток у такого блока тот же – его назначение только запуск и остановка двигателя без дополнительной защиты.

Сама схема выглядит следующим образом:

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Блок автоматического запуска генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Контактор основного ввода. 8. Контактор резервного ввода.

Более совершенный вариант это комплексная система, управляемая микропроцессорной электроникой. В целом она работает так же, как и самодельная система автозапуска, но ее главным преимуществом является наличие многочисленных датчиков, которые контролируют все аспекты работы генератора. Если случается какая-либо неисправность оборудования, то блок АВР сможет адекватно среагировать – не терзать генератор попытками автозапуска, а при наличии GSM-модуля и отправить владельцу сообщение о неисправности.

Сам блок АВР монтируется вместо распределительного щитка – для этого не нужно больших познаний – просто к нему надо подключить провода с магистральной линии, силовой и кабель управления от генератора и вывод в дом.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. АВР. 4.Генератор. 5. Управляющий кабель. 6. Автоматы потребителей. 7. Нулевая шина. 8. Шина заземления.

Такой блок является сложным комплексом оборудования и его стоимость в некоторых случаях может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.

Схемы с АВР

Под управлением микроконтроллера по заданной программе коммутаторы автоматически выполняют все необходимые переключения. Как результат — не надо задумываться о необходимости что-либо включать-выключать вручную и делать это. Автоматика все сделает за человека. Но за деньги. Причем из всех вариантов сумма получится самой большой. Автоматика — дорогое удовольствие. Кроме того, подобная схема легко реализуема только одновременно с построением домашней электросети.

Если решено применить полностью автоматическое переключение домашней сети на питание от электрогенератора, потребуется блок автоматического ввода резерва (АВР). Он должен настраиваться на приоритет основной электросети. Пример такого блока показан далее на изображении.

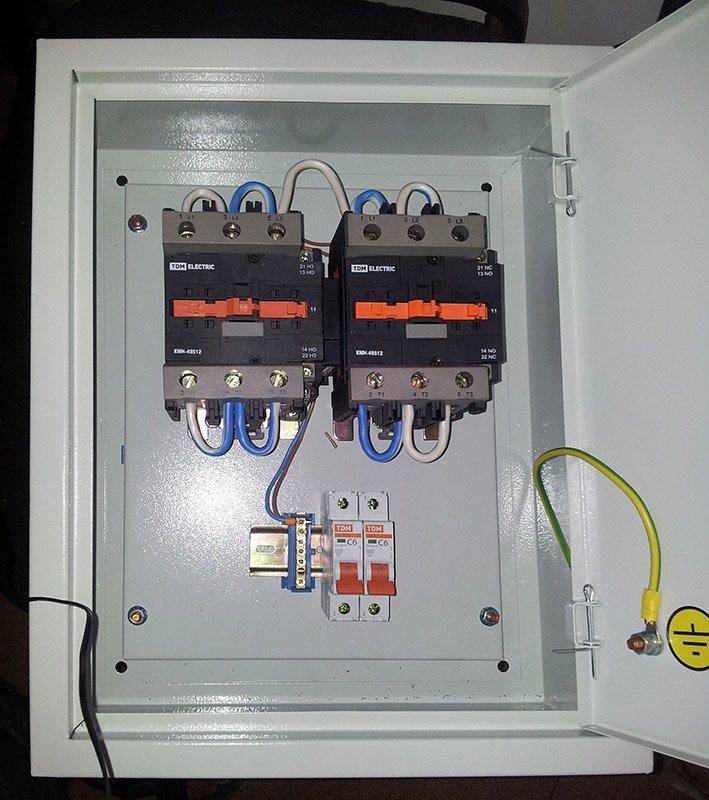

Блоки АВР в отдельном настенном боксе
Схема домашнего электроснабжения с резервным генератором и АВР

Практическая реализация такой схемы тем проще, чем короче провода и кабели, соединяющие ее элементы. Поэтому рекомендуется продумать размещение элементов схемы заранее. При этом не забыть о заземлении, для которого также предусматривается определенное место. В руководстве по эксплуатации обязательно изложены рекомендации о том, как делается заземление генератора. Полная автоматизация перехода на электропитание от генератора неразрывно связана с его конструкцией.


Пример инсталляции заземления электрогенератора

Такая мини-электростанция конструктивно делается по аналогии со стартером автомобиля. В ней обязательно присутствует аккумулятор для питания электродвигателя, вращающего двигатель внутреннего сгорания. Если применена мини-электростанция, которая запускается только вручную, эта операция — единственная, которую необходимо выполнить после отключения основной питающей электросети. Также вручную придется отключить электростанцию и после восстановления централизованного электроснабжения.


Схема полностью автоматического резервирования электропитания трехфазной домашней сети

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

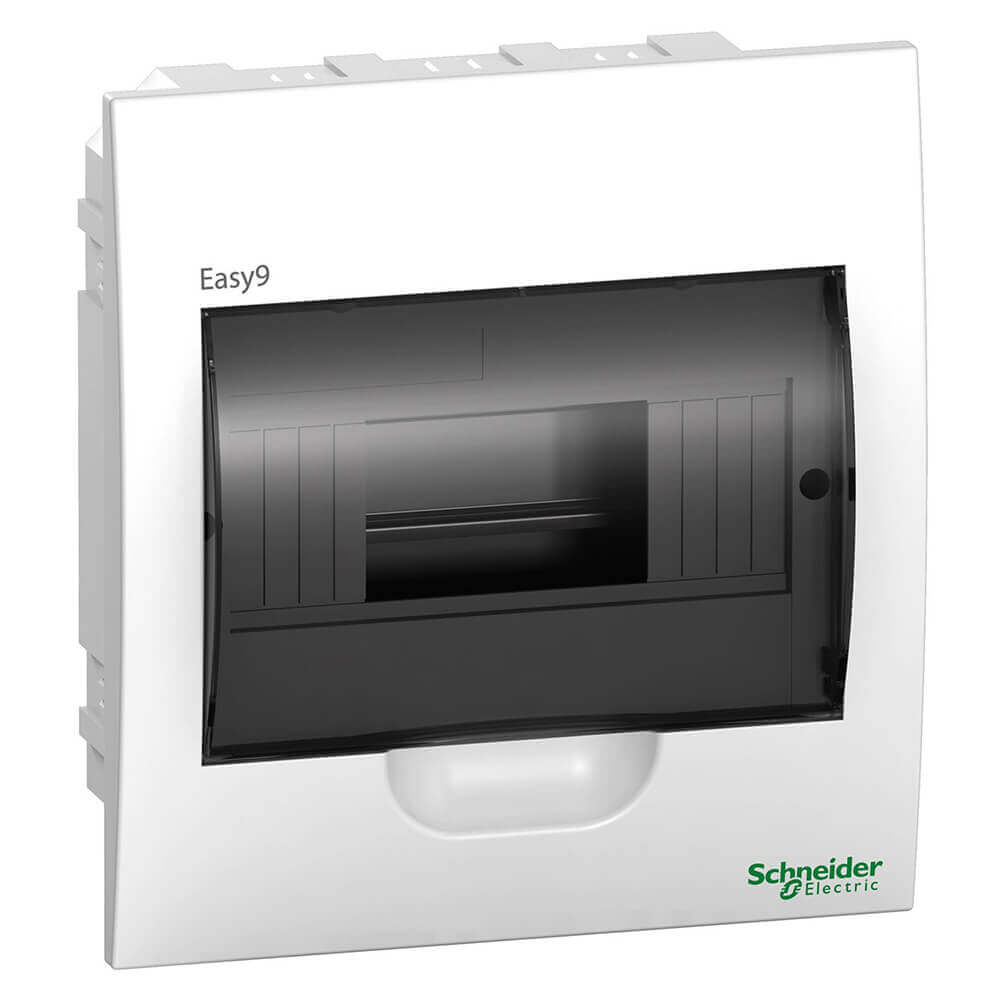

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой: При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).
