Подключение радиатора отопления к двухтрубной системе

Отопительные батареи с боковым подключением

При подключении батарей отопления в частном доме сбоку существует несколько больше вариантов: в данном случае подающий и отводящий трубопроводы могут быть подключены в два патрубка, поэтому вариантов будет целых четыре.

При таком виде подключения радиаторов отопления в частном доме, как диагональное, можно добиться максимальной эффективности обогрева. Такое подключение считается эталонным, оно применяется изготовителями своей продукции для испытаний. Другие типы подключения являются не такими эффективными. Происходит это по причине того, что в случае диагонального подключения теплоноситель подают на верхний вход с одной стороны, после чего он, минуя весь радиатор, выходит с другой стороны снизу.

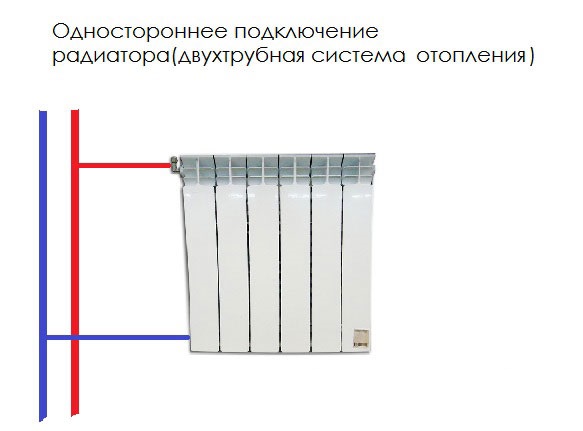

При использовании одностороннего подключения радиаторов отопления в частном доме трубопроводы в них врезают с одной стороны – входная труба проходит сверху, а обратка находится снизу. Иногда такой вариант подключения является более удобным, например, если стояк проходит сбоку батареи. Это можно часто встретить в квартирах.

Подвод теплоносителя снизу применяется не так часто, потому что такой подход является менее удобным с точки зрения расположения труб. Данный вариант подсоединения радиатора имеет практически такую же эффективность – несколько ниже, всего на 2 %. Но это возможно лишь в случае наличия в радиаторах не более 10 секций. Если батарея будет иметь большую длину, то ее отдаленный край не сможет хорошо прогреваться или вообще будет холодным. Панельные радиаторы лишены этого недостатка, так как они оснащены трубками, удлинителями потока – они доставляют теплоноситель за центр радиатора. Такие приспособления могут быть установлены в радиаторы из алюминия или биметалла для повышения теплоотдачи.

Определяясь, как лучше подключить радиаторы отопления, можно использовать нижнее, или седельное подключение. Среди всего перечня подключений, седельное считается самым неэффективным. Потери могут достигать 12-14 %. Однако оно является самым незаметным, так как в этом случае трубы укладываются по полу или под ним, поэтому его по праву можно назвать самым эстетичным. Чтобы теплопотери никак не влияли на температуру в помещении, можно приобрести радиаторы помощнее.

Такой метод подключения нежелательно использовать в системах с естественной циркуляцией теплоносителя. Но если установлен насос, то функционировать такая схема будет довольно неплохо. Иногда достигают такой же эффективности, как при использовании бокового подключения. Объясняется это тем, что во время движения теплоносителя с определенной скоростью, появляются вихревые потоки, вся поверхность прогревается, улучшая теплоотдачу. Такие явления еще не до конца изучены, поэтому определить, как поведет себя теплоноситель в тех или иных случаях, на данный момент не представляется возможным.

Монтаж радиаторов

Прежде чем приобретать и устанавливать отопительные приборы для своего жилища, хозяину будет полезно узнать о том, как устроена батарея отопления, принцип работы батареи отопления, их классификацию по устройству (секционные, пластинчатые, трубчатые, панельные), объёму и материалу изготовления (чугунные, стальные, алюминиевые, медные, биметаллические). В целом же наиболее оптимальным, хотя и дорогим вариантом считаются биметаллические панельные и секционные радиаторы.

Необходимое оборудование и материалы

Когда отопительные приборы куплены, а схема подключения выбрана, можно приступать к монтажу. Какими бы ни были приборы, правильное подключение радиатора отопления невозможно без следующего (общего для всех типов труб и батарей) набора инструментов:

шуруповёрт;
ударная дрель;
пассатижи;
набор ключей;
строительный уровень;
карандаш;
рулетка.

Среди материалов для подключения необходимы:

заглушки;
запорные краны и быстроразъёмные соединения;
кран Маевского (воздухоотводчик);
переходные гайки;
кронштейны для крепления.

На необходимость в дополнительных инструментах и материалах влияют способы подключения радиаторов отопления и материал труб. Перед тем, как правильно подключить батарею отопления к металлической трубе сварочным методом, придётся обзавестись газосварочным аппаратом и, разумеется, навыком работы с ним.

Если же планируется подключение на резьбовых соединениях, потребуется докупить:

тройники/уголки подходящего диаметра;
муфты;
стальные сгоны;
сантехнический лён;
накидные и трубные ключи;
ножовку по металлу или болгарку.

Для подключения радиаторов к металлопластиковым трубам понадобятся:

труборез;
трубогиб;
пресс-клещи;
раздвижные или накидные ключи;
калибровка;
латунные или хромированные тройники и уголки.

Если хозяин задался вопросом, как правильно подключать радиаторы отопления к полипропиленовым трубам, ему понадобится раздобыть:

резак или специальный труборез;
аппарат для сварки пластиковых труб;
накидные ключи;
фитинги и/или переходные муфты.

Порядок установки

Итак, владелец квартиры приобрёл инструменты, расходные материалы и сам радиатор отопления как подключить его к отопительной системе?

Порядок монтажа в целом схож для всех типов приборов:

Первым делом перекрывается магистраль и демонтируется прежняя батарея (если дом не новый).
Затем следует разметить и просверлить отверстия для установки кронштейнов. Оптимальное место установки прибора — под оконным проёмом. Наилучшая циркуляция нагретого воздуха обеспечивается при следующем местоположении радиатора: от батареи до пола — 10-12 см; от батареи до нижнего края оконного проёма — 8-10 см; между стеной и поверхностью прибора — 2-5 см. Кроме того, ещё на этапе покупки следует помнить, что идеальная ширина радиатора — не менее половины ширины окна.
На радиатор крепятся заглушки, гайки, терморегуляторы (или запорные краны), кран Маевского. Различные виды подключения радиаторов отопления и разные виды труб, как уже упоминалось, отличаются некоторыми нюансами. Резьбовые соединения покрываются льном, а поверх него — силиконовым герметиком.
Отопительный прибор подвешивается на кронштейнах и с помощью уровня выравнивается относительно пола и оконного проёма.
К радиатору посредством переходников или быстроразъёмных соединений подключаются трубы. Стыки тщательно герметизируются.
Осуществляется опрессовка системы и тестовая подача воды. Если подключение батарей отопления правильное, ни малейшей течи возникнуть не должно.

Также необходимо помнить: если радиатор новый, полиэтиленовую плёнку с него снимать не рекомендуется до окончания монтажа. Это предотвратит появление царапин и грязи во время установки.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Грамотный монтаж отопления своими руками: типы оборудования и способы подключения Монтаж системы отопления: стоимость услуг и выбор оборудования Как проводится разводка систем отопления? Установка отопления: подготовка и особенности подключения

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Монтаж радиаторов

Радиаторы должны устанавливаться в местах с наибольшим перепадом температуры, то есть возле окон и дверей. Располагать обогреватель под окном необходимо таким образом, чтобы их центры совпадали. Расстояние от прибора до пола должно быть не менее 120 мм, до подоконника – 100 мм, до стены – 20-50 мм.

Монтаж батареи к трубопроводу осуществляется при помощи фитингов (уголок, муфта комбинированная с резьбой) и крана шарового «американка», методом пайки или сварки. На одно из других отверстий устанавливается воздуховыпускник (кран Маевского), оставшееся отверстие закрывается заглушкой.

Перед заполнением системы проводят первый пробный пуск для ее прочистки и проверки на наличие утечек. Воду следует оставить на несколько часов, затем слить. После этого вновь заполнить систему, повысить давление при помощи насоса и выпустить воздух из радиатора до появления воды, затем включить котел и приступать к отоплению помещения.

Распространенные ошибки при монтаже: неправильное размещение конвектора (близкое расположение к полу и стене), несоответствие количества секций обогревателя и типа подключения (боковой тип подключения для батарей с количеством секций более 15) – в этом случаев прогрев помещения будет осуществляться с меньшей теплоотдачей.

Выплескивание жидкости из бачка свидетельствует о ее переизбытке, шумы в циркуляционном насосе о наличии воздуха – данные проблемы устраняется при помощи крана Маевского.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

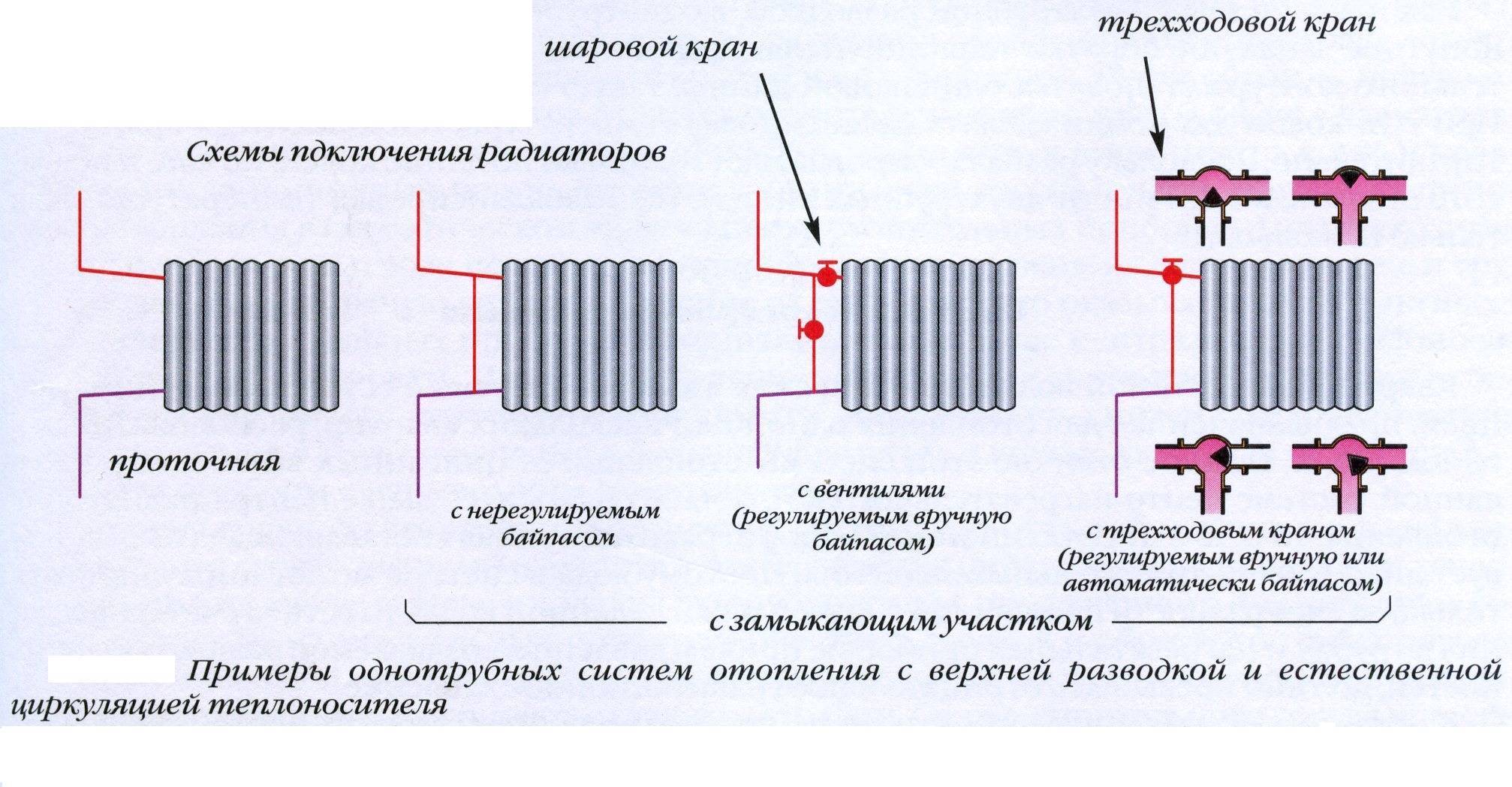

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

с одной трубой;
двумя;
коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

тупиковая;
попутная;
коллекторная.

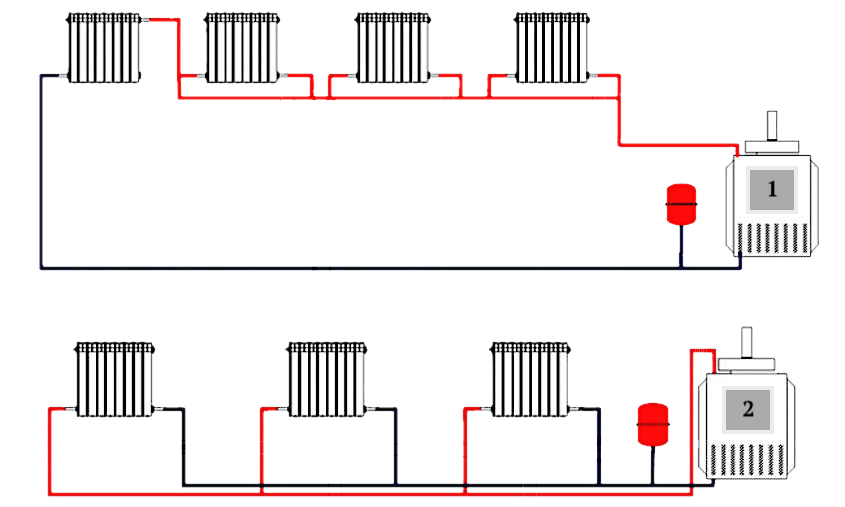

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Более равномерный прогрев всего домовладения;
Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Материалы и инструменты для установки

Для самостоятельного монтажа батарей отопления необходимо приготовить инструменты для крепления радиаторов. Также специальное оборудование для монтажа отопительной системы.

При креплении и сборке батарей отопления понадобиться:

перфоратор или ударная дрель;
набор ключей;
строительный либо лазерный уровень, можно использовать водяной уровень;
рулетка, маркер или карандаш;
герметик.

При использовании полипропиленовых труб, нужен специальный паяльник для сваривания ПП. С помощью него можно легко и быстро выполняется пайка полипропиленовых труб.

Материалы для подключения радиаторов:

Кронштейны. Для крепления прибора на стену.
Кран Маевского. Выпускает воздух из системы.
Заглушка. Закрывает не используемое отверстие.
Краны. Для регулировки количества теплоносителя либо перекрытия его полностью.

Все кроме запорной арматуры, есть в комплекте с отопительным прибором. Либо такие наборы можно приобрести отдельно.

Однотрубная система отопления

Дабы понять, на что она похожа, посмотрите на кольцо с камнем. В системе отопления роль камня исполняет котел. Что же насчет кольца, то это трубы конкретного диаметра, которые проходят по периметру всего здания. К ним подключены радиаторы. В виде теплоносителя часто используют воду и иногда антифриз. Функциональность однотрубной системы отопления базируется на постепенной отдаче тепла водой. Пройдя по кольцу, вода возвращается к котлу с более низкой температурой.

Схема однотрубной системы отопления.

Эта схема обычно обладает естественной циркуляцией теплоносителя. Горячая вода сперва подается на верхний этаж. А потом, проходя через радиаторы, спускается отдавшая часть тепла к котлу, осуществив полную циркуляцию. Однотрубная система отопления может быть дополнена элементами:

термостатическими клапанами;
радиаторными регуляторами;
балансировочными вентилями;
шаровыми кранами.

Благодаря им она становится более сбалансированной и появляется возможность изменять температуру в определенных радиаторах.

Однотрубная система отопления с принудительной циркуляцией старые достоинства и новые возможности

Сегодня наблюдается возврат интереса инженерного сообщества к такому инструменту теплоснабжения как однотрубная система отопления с принудительной циркуляцией в многоэтажном и индивидуальном строительстве. В начале 90-х годов она была отвергнута отечественными инженерами-теплотехниками после трех десятков лет безальтернативного и повсеместного преобладания в зданиях любой этажности и назначения. Традиционное, принципиально неуправляемое однотрубное отопление не вписывалось в концепцию энергоэффективного жилья, и в последние два десятилетия повсеместно вытеснялось двухтрубным. Но современные однотрубные конструкции соединяют свои традиционные достоинства (гидравлическую устойчивость, экономичность) с возможностью регулирования отопительных приборов, как в двухтрубных аналогах.

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

Прогрев помещения,
Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

Между стеной и батареей – от трех до пяти сантиметров.
Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

В заключение

Двухтрубная схема подключения с верхней или нижней разводкой — оптимальный вариант для отопления частного дома. Снижается нагрузка на циркуляционный насос и сопротивление контура для поддержания естественной циркуляции. Можно использовать широкий набор инструментов для управления качеством и мощностью отопления для каждого радиатора в отдельности.

Чтобы получить максимум отдачи, следует точно определить тип разводки и способ циркуляции теплоносителя и переходить к более подробному расчету для уточнения всех нюансов, состава оборудования.
