Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Виды кабеля

Какой именно кабель греющий для водопровода стоит приобрести для предотвращения разморозки труб?

Давайте познакомимся с его разновидностями и их ключевыми особенностями.

Резистивный

Текущий через проводник электрический ток вызывает его нагрев. Количество выделяющегося на проводнике тепла зависит от величины тока, которая, в свою очередь, определяется напряжением на концах проводника и  его полным сопротивлением.

Расчет количества выделяющегося на проводнике тепла

Именно этот нехитрый механизм лежит в основе принципа работы резистивного греющего кабеля. Длина  и сечение изолированного проводника подбираются под конкретную задачу. К сети подключаются оба конца провода; увеличить или уменьшить его длину или энергопотребление невозможно.

Одножильный, резистивный, греющий

Наряду с одножильными резистивными кабелями в продаже можно встретить двухжильные. Благодаря концевой муфте с перемычкой двухжильный кабель может подключаться к питанию одним концом, что заметно упрощает его монтаж.

И одножильные, и двухжильные кабели часто снабжаются экранирующей оплеткой, исключающей наводку паразитных  токов в расположенной неподалеку электронике и радиоаппаратуре. Забегая вперед — автор статьи ни разу не наблюдал отклонений в работе компьютеров и радиоаппаратуры вблизи неэкранированного кабеля и не видит большой пользы от наличия оплетки.

Структура двухжильного кабеля с экраном

Зональный

Так называемый зональный греющий кабель для обогрева водопровода отличается от резистивного тем, что нагревательными элементами являются не сами токоведущие жилы, а соединяющие их друг с другом  участки проводника с высоким сопротивлением.

Устройство зонального греющего кабеля

Что это дает?

Возможность резки кабеля на участки фиксированной длины. Если вам нужно обогреть двухметровый участок водопровода, больше нет необходимости покупать восьмиметровый проводник. Однако — увы и ах — удельная мощность нагревательного элемента остается неизменной вне зависимости от потребности в тепловой мощности.

Саморегулирующийся

Кабель греющий саморегулирующий для водопровода лишен всех описанных выше недостатков.

Разрешите представить: саморегулирующийся кабель для обогрева трубопроводов

Судите сами:

• Его можно резать на участки произвольной длины;
• Саморегулирующий кабель греющий для трубопроводов снижает потребляемую мощность по мере повышения температуры, тем самым обеспечивая ощутимую экономию электроэнергии. При этом каждый отдельный участок кабеля подстраивает свою мощность под температуру среды независимо от других участков;
• Он не боится перехлестов: по мере нагрева участка кабеля его тепловыделение будет снижаться.

За счет чего достигается столь уникальный набор свойств?

За счет использования полимерной матрицы с добавкой токопроводящего мелкодисперсного материала (как правило, графитовой пыли). Матрица помещена между двумя токоведущими жилами с низким электрическим сопротивлением.

На фото — саморегулирующийся кабель с зачищенной изоляцией

Как это работает:

• При повышении температуры обладающая высоким коэффициентом температурного расширения матрица увеличивается в размере. Количество токопроводящих цепей в ней уменьшается по мере удаления частиц графита друг от друга, и энергопотребление кабеля (а вслед за ним — и его нагрев) уменьшаются;
• По мере охлаждения матрицы частицы графита приближаются друг к другу и образуют большее количество проводящих ток цепей, что вызывает увеличение тепловыделения на остывающем участке .

Изменение количества проводящих цепей в матрице  в зависимости от температуры

Цена погонного метра кабеля на момент написания статьи (конец 2017 года) начинается от 200 рублей за погонный метр. Обладающий гигиеническим сертификатом и предназначенный для контакта с питьевой водой кабель греющий для обогрева водопровода обходится несколько дороже — порядка 300-400 рублей за метр.

На ценообразование влияет не столько наличие внешней оболочки из фторопласта, сколько логистика: так называемый пищевой кабель импортируется из Кореи и стран Евросоюза и, как следствие, облагается таможенными пошлинами.

Пищевой кабель корейского производства

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6
При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Теплоизоляция греющих кабелей

После монтажа кабеля трубу изолируют влагостойким утеплителем

Независимо от примененного кабеля труба с подогревом для водопровода нуждается в утеплении. Если магистраль не заключить в изоляционную оболочку, производимое тепло будет расходоваться по сторонам, нагревая грунт, а не трубы.

В качестве утеплителя рекомендуется использовать такие материалы:

• пенополистирол в виде съемных цилиндров;
• минеральная вата с полимерной подложкой;
• пенополиуретан, наносимый при внутреннем расположении кабеля;
• вспененный полиэтилен, оборачиваемый вокруг канала.

Все эти средства отличаются отсутствием гигроскопичности, отличной теплоизоляцией и длительным сроком службы. Что касается толщины изоляционного слоя, для заглубленных мест достаточно 20 мм, над поверхностью 30-40 мм, а на открытых участках не менее 50 мм.

https://youtube.com/watch?v=c5lNd5G_EsI

Как выбрать греющий кабель

Греющий кабель — тепловыделяющий кабель, предназначенный для обогрева конструкций и оборудования. Особую популярность приобрел в промышленности, где имеется необходимость в обогреве или защите от замерзания трубопроводов и технологических объектов. Часто применяется и в быту: обогрев полов, защита труб от замерзания, системы антиобледенения кровли в частных домах.

Выбор греющего кабеля зависит от области его применения. Для использования в жилых помещениях применяют двухжильные экранированные изделия как резистивного, так и саморегулирующего типа с полимерной изоляцией и оболочкой из бесшовного полиэтилена. А для подогрева, например, подземной канализации или устройства системы дренажа, экран не обязателен. Здесь главный критерий выбора – надежность и устойчивость к внешним воздействиям. Таким критериям соответствует саморегулирующий греющий кабель, характеристики которого такие: он не перегревается, частичное его повреждение не приводит к выходу из строя всей системы.

Для укладки в особо тяжелых условиях, например, на открытых площадях, для подпочвенного нагрева или во взрывоопасных зонах применяют кабели с бронью. Такие кабели покрыты снаружи цельной нержавеющей оболочкой, которая защищает от коррозии и грызунов.

Расчет мощности греющего кабеля производят индивидуально для конкретной ситуации.

• греющий кабель, мощность которого 35-60 Вт / м, используют для подогрева пластиковых желобов,
• мощность 50-70 Вт / м нужна для металлических подвесных желобов,
• металлические водостоки на кровле обогреваются кабелем мощностью 50-100 Вт / м.

Более точно рассчитать мощность кабеля можно, зная данные по теплоизоляции и конструкции крыши.

• на трубах малых диаметров достаточно 16-24 Вт при наружном монтаже кабеля, и всего 13 Вт при укладке внутри трубы,
• на трубах больших диаметров требуется 30-40 Вт при монтаже снаружи и всего 13 Вт для внутреннего монтажа.

Про характеристики греющего кабеля

Работа кабеля основывается на преобразовании электрической энергии в тепловую, и основной его характеристикой является мощность (чем выше мощность, тем больше теплоотдача).

Кабель состоит из:

• Внутренняя токопроводящая жила (сплав металлов с высоким электрическим сопротивлением).
• Оплетка токопроводящей жилы из полимера и проволочная оплетка из меди или алюминия.
• Оболочка из ПВХ от внешнего воздействия.

Производители выпускают линейку ассортимента из несколько видов кабелей с разными техническими характеристиками и конструктивными особенностями, в том числе кабели с одним или двумя жилами, с экраном или без. От этого зависит и цена самого кабеля. Наиболее дешевый — одножильный неэкранированный кабель (имеет минус — подверженность механическому воздействию).

Какой греющий кабель лучше? Про принцип действия

Греющие кабели разделяют на несколько видов и используют в соответствии со стоящими задачами. Резистивные кабели используют для систем теплых полов в домашних условиях и на улице, а также для обогрева труб диаметром не более 4 см. Следуя рекомендациям производителя, его можно уложить на любую поверхность. При правильном монтаже гибкого резистивного кабеля вы получите равномерный обогрев помещения. В остальных случаях: обогрев кровли, трубы большого диаметра, пандусы, промышленный обогрев, рекомендовано использовать саморегулирующийся кабель с применением специальных термостатов и датчиков для измерения внешней температуры и своевременного включения обогрева.

Резистивный кабель:

Наиболее простой и недорогой в производстве кабель, который отличает высокое удельное тепловыделение, из плюсов — сохранение технических характеристик на протяжении всего срока эксплуатации. Поскольку кабель имеет постоянную мощность, в продажу он поступает готовыми секциями фиксированной длинны. Это накладывает свои ограничения: нельзя укорачивать готовую секцию, это приводит к повышению тепловыделения вдвое, перегоранию изоляции и выходу из строя всей системы.

Необходимо ли последующее утепление обогреваемого трубопровода?

Еще один актуальный вопрос при организации системы обогрева труб – нужна ли последующая теплоизоляция обогреваемого трубопровода? Если вы не хотите греть воздух и эксплуатировать кабель на предельной мощности, то изоляция однозначно необходима. Толщина изоляционного слоя выбирается в зависимости от того, где расположены трубы и какие минимальные температуры свойственны вашему региону. В среднем, для изоляции труб, которые расположены в грунте, используют утеплитель толщиной 20-30 мм. Если трубопровод надземный – минимум 50 мм

Очень важно подобрать «правильный» утеплитель, который не потеряет своих свойств даже по истечении нескольких лет

• Не рекомендовано использовать минеральные ваты в качестве изоляционного материала. Они не предназначены для использования в условиях повышенной влажности, а при намокании моментально теряют свои свойства. Кроме этого, если влажная вата замерзнет, то при повышении температуры, она рассыпается и превращается в труху;
• Также не всегда подходят материалы, которые способны сжиматься под действием тяжести. Это касается поролона или вспененного полиэтилена, которые при сжатии теряют свои свойства. Допустимо использовать подобные материалы, если трубопровод проходит в специально обустроенной канализации, где на него просто не может ничего давить;
• Если трубы проложены в грунте, нужно применять жесткую теплоизоляцию «труба в трубе». Когда поверх отапливаемых труб и греющего кабеля одевается еще одна жесткая труба большего диаметра. Для дополнительного эффекта или в случае эксплуатации в суровых условиях, можно обмотать трубы тем же вспененным полиэтиленом, а затем одеть наружную трубу;
• Допустимо использовать пенополистирол, который представляет собой фрагменты труб разной длины и диаметра. Он обладает высокими теплоизоляционными свойствами, не боится воздействия влаги и способен выдерживать некоторые нагрузки, в зависимости от плотности. Такой утеплитель часто называют «скорлупой».

Особенности зимнего водопровода

Для обустройство зимнего водопровода нужно подготовить:

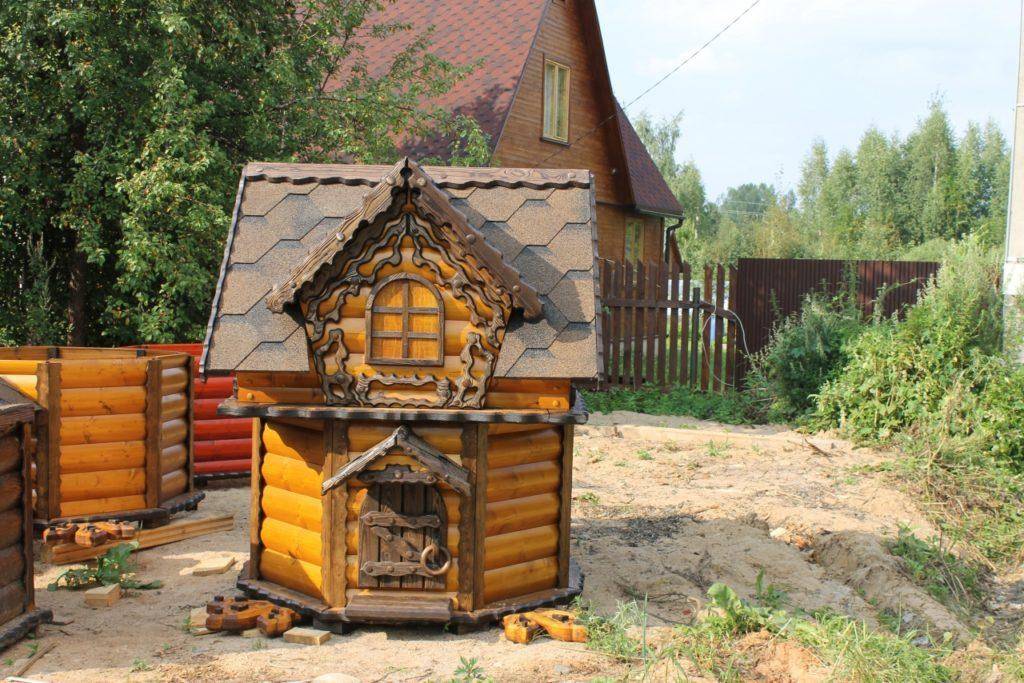

1. Источник воды – колодец или скважина, где вода есть круглый год. Перед покупкой участка обязательно уточняйте этот момент у продавцов или соседей.
2. Система слива (консервации). С ее помощью воду сливают из всей системы при консервации. Например, если вы собрались надолго уехать из дома. Если поездка намечается короткая – например, на новогодние каникулы – то все чаще водопровод не консервируют, а оставляют плюсовую температуру в помещении — +5-+10°С.

Все мы знаем, что вода при низких температурах превращается в лед. При этом лед расширяется и начинает давить на стенки труб изнутри. Они деформируются, а соединения начинают протекать. Кроме того, трубы придется греть до полного таяния льда. То есть несколько часов (а то и дней) водопроводом пользоваться будет нельзя, а это неудобно. Поэтому перед зимой воду нужно обязательно сливать из труб.

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

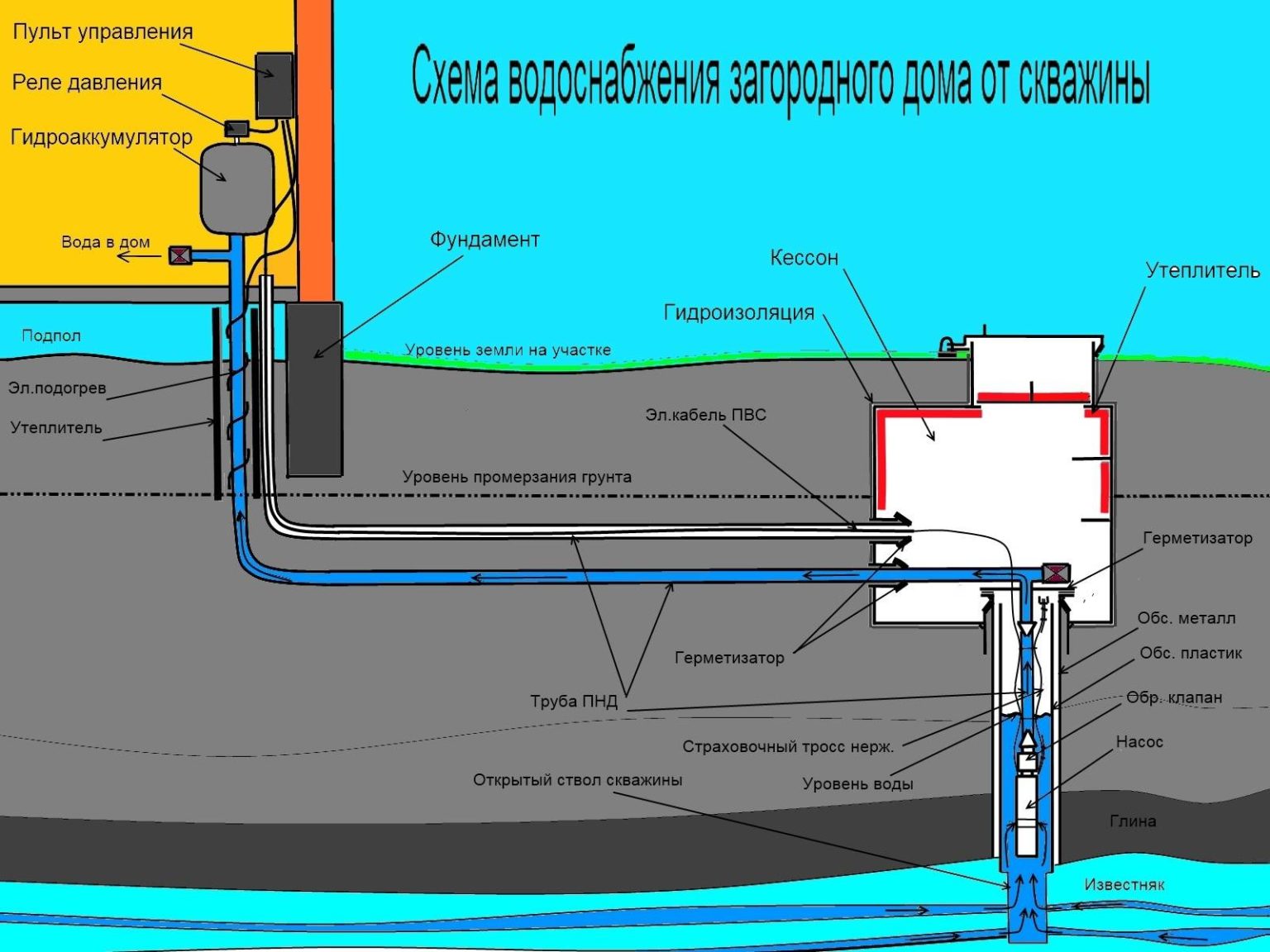

Способы устройства зимнего водопровода от колодца или скважины

Проложить трубопровод для зимнего водоснабжения можно двумя способами:

1. Прокладка трубы ниже глубины промерзания.
2. Прокладка трубы выше глубины промерзания с утеплением пеноплексом и внутренним греющим кабелем.

Второй способ актуален, когда на требуемую глубину водопровод невозможно или слишком затратно закопать. Например, если есть плывун, скалы или валуны. Чаще всего – если на участке гранитная скала. Такое можно встретить в Выборгском районе Ленинградской области и в Карелии.

При плывуне трубу можно закопать ниже глубины промерзания, если использовать экскаватор-погрузчик или мини-экскаватор. В этом случае техника копает траншею, а монтажник быстро прокладывает трубу, пока траншею не залило. Медлить в этом случае нельзя.

Греющий кабель при утеплении трубы лучше прокладывать внутри. В этом случае если с кабелем что-то случится, его можно быстро заменить – не придется откапывать трубу. В зимних условиях это может быть сложно и придется ждать до весны.

Как провести зимний водопровод ниже глубины промерзания

Чтобы проложить трубу ниже точки промерзания грунта, нужно:

1. Выкопать траншею от колодца (скважины) до дома на глубину промерзания плюс 30 см дополнительно. Ширина траншеи – 60 см.
2. Уложить ПНД трубу змейкой. Чаще всего для водоснабжения частного дома или дачи мы используем 32 ПНД трубу маркированную синей полосой толщиной стенки 2 мм.
3. Траншею засыпать грунтом, уплотняя его.

Трубу в грунте утеплять не нужно. Утепляем только тот отрезок трубы, который идет до узла ввода воды в дом и расположен выше точки промерзания грунта. Утепление делаем стенофлексом (или аналогом из вспененного полиэтилена) в два слоя, а также внутрь трубы вводим греющий кабель 3 метра – больше не надо.

Обратите внимание, что для ПНД трубы не требуется песчаная подушка, класть можно прямо на дно траншеи. Плюсы и минусы

Простота проведения работа.
Низкая стоимость.

Большое количество земляных работ.
Замерзание водопровода при ошибке в расчете глубины промерзания.

Плюсы и минусы

Простота проведения работа.
Низкая стоимость.

Большое количество земляных работ.
Замерзание водопровода при ошибке в расчете глубины промерзания.

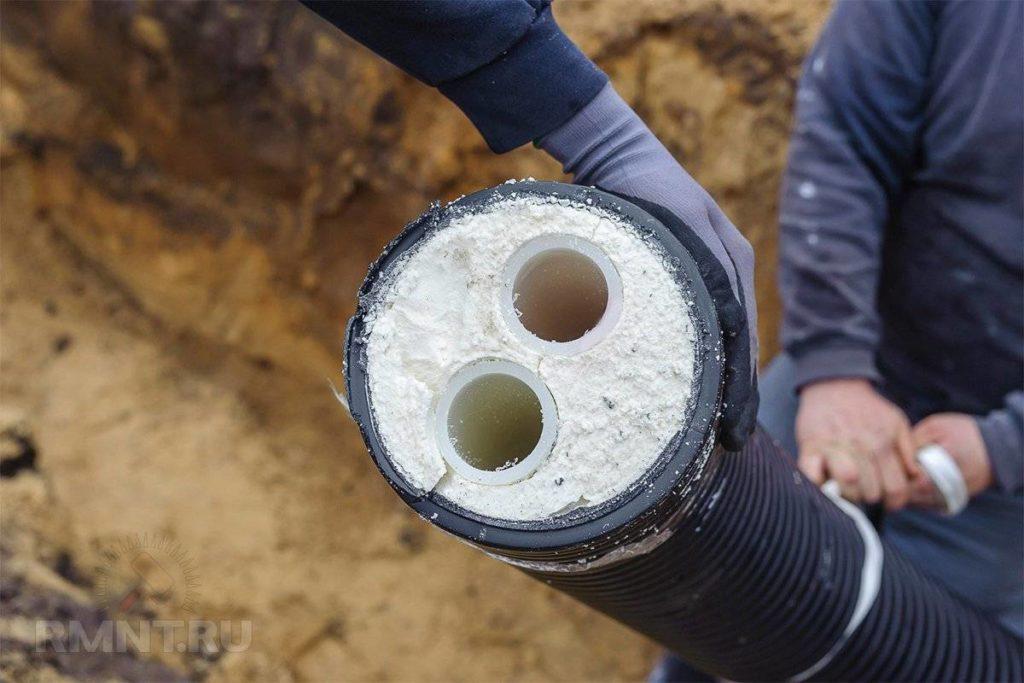

Провести зимний водопровод в дом с утеплением

В этом случае трубу можно закопать неглубоко – на расстоянии 40-60 см от нулевой отметки. В качестве утеплителя используют экструдированный пенополистирол.

Некоторые инженеры рекомендуют использовать также вспененный полиэтилен («стенофлекс») или минвату. Однако мы не рекомендуем следовать этому совету. Такие материалы в грунте быстро намокнут и потеряют свойства утеплителя. В теории можно поискать гибкие трубы с теплоизоляцией. Их в основном используют для отопления, но в теории можно применять и в водоснабжении. Однако это дорого.

Трубы при этом способе прокладки используют те же – 32 ПНД труба с толщиной стенки 2 мм (SDR 17). Трубу в утеплителе засыпаем грунтом. Некоторые «спецы» предлагают засыпать щебнем, по это плохой вариант – острой гранью щебня трубу может передавить. Особенно если грунт скальный. Да и промерзает щебень хорошо.

Как крепится кабель на трубопроводах канализации?

Обогревающий кабель для канализации может устанавливаться как внутри, так и снаружи трубы. Внутренний монтаж преимущественно осуществляется на небольших трубопроводах, а также на уличных насосах. При таком способе обязательной является установка на трубе специального тройника, через который и будет вводиться греющий кабель.

При наружном монтаже протягивание провода осуществляется четко вдоль трубы, ведь только в этом случае удастся избежать многих ошибок и предупредить различного рода повреждения. В ряже случаев может быть использован и другой тип укладки, но необходимость такого решения определяет специалист, досконально знакомый с вашим объектом. Провод закрепляют через каждые 0,2 метра специальным термостойким скотчем либо же кабельным синтетическим бандажом. Если провод, на основе которого осуществляется обогрев канализационной трубы, покрыт минеральной изоляцией, то в этом случае монтаж будет произведен при помощи стального бандажа или же стяжных лент.

Прежде чем выбрать способ, которым будет крепиться кабель для подогрева канализационных труб, следует принять во внимание такие рекомендации:

• клейкая лента – это преимущественный способ крепления;
• если провод имеет полимерную оболочку, то ни в коем случае нельзя применять крепежи из металла;
• кабельный бандаж следует выбирать в полном соответствии с его стойкостью к повышенным температурам и химически активным веществам;
• клейкая лента на основе алюминия повышает тепловую мощность провода, поэтому обязательно учтите данный момент в процессе выбора.

В том случае, если речь идет о подогреве синтетических трубопроводов, то стоит остановить свой выбор на алюминиевой клейкой ленте. В противном случае поверхность трубы необходимо будет обмотать фольгой, чтобы обеспечить равномерное распределение тепла и эффективную теплоотдачу.

Укладка саморегулирующего термопровода

Греющий провод для труб можно уложить двумя способами: наружным и внутренним закреплением. Для каждого вида монтажа, существуют определенные стандарты. Поэтому, чтобы избежать ошибок, стоит более внимательно ознакомиться со всей техникой укладки.

Наружное закрепление

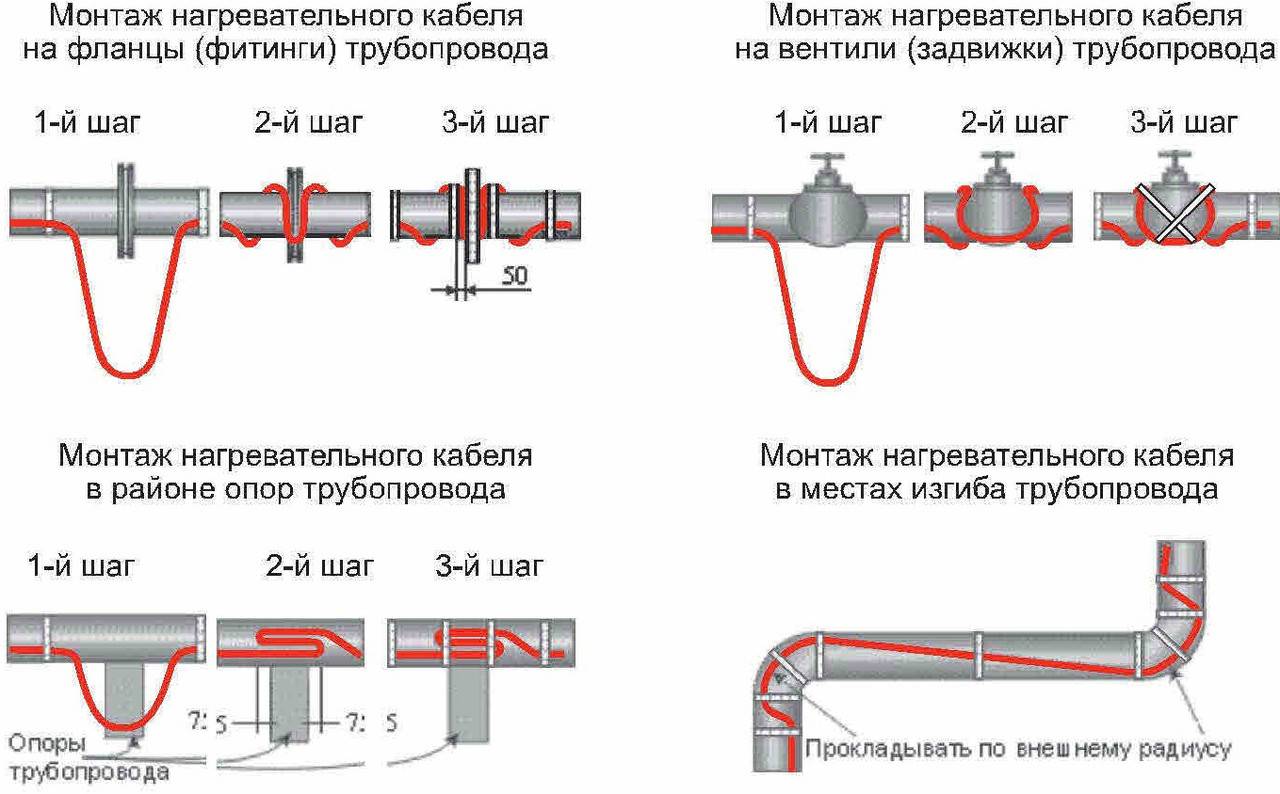

Укладку греющего кабеля на наружной поверхности трубопровода можно провести двумя способами: прямой и спиральной укладкой.

Прямая укладка

При этом способе, кабель необходимо как можно более плотно закрепить по всей поверхности трубы. Поэтому, чтобы у металлического трубопровода была ровная поверхность, трубы, сначала зачищают наждачной бумагой, а далее с них удаляют все загрязнения, такие как: пыль, ржавчина, остатки сварки и др. Затем на чистую поверхность, по всей длине укладывают обогревающий кабель, следя за тем, чтобы нити располагались снизу. После укладки, не реже чем через 25 — 30 см., производят его фиксацию, при помощи хомутов, либо – же металлизированным строительным скотчем.

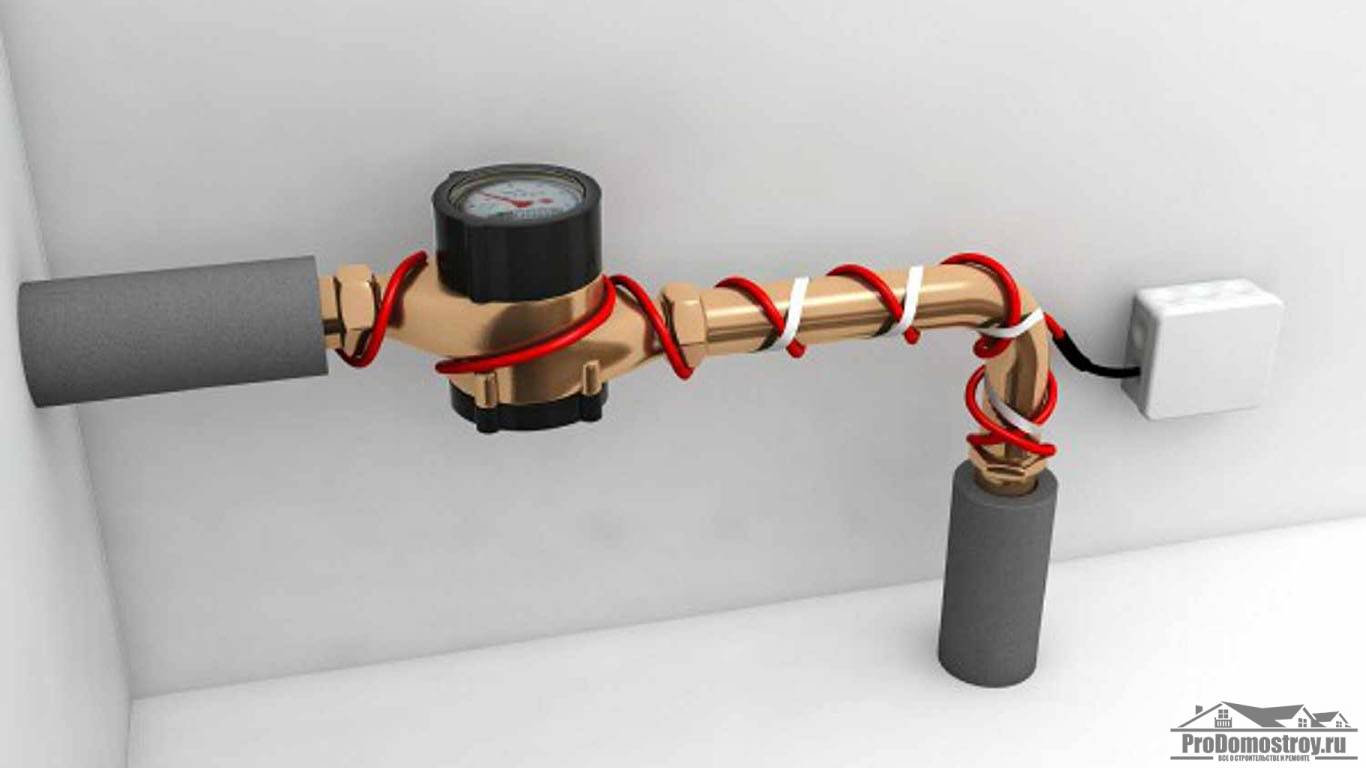

Спиральная укладка

При этом способе укладка греющего кабеля должна проводиться предельно аккуратно, так как провод нужно будет наматывать спирально. Закрепление происходит таким образом: постепенно доставая провод из муфты, его снизу вверх наматывают на трубу, следя за тем, чтобы не было переломов и изгибов под острым углом.

Длина расхода кабеля, в этих случаях, будет напрямую зависеть от способов укладки. При первом способе, расход будет составлять длине трубы. Во втором способе, расход будет значительно выше, так как вся коммуникация обматывается со всех сторон.

Внутреннее закрепление

Перед тем, как уложить греющий кабель для водопровода внутри трубы, необходимо проверить, соответствует ли он следующим характеристикам:

1. Оболочка провода должна быть изготовлена из чисто экологического материала, без содержания каких либо вредных веществ, для здоровья.
2. Греющий кабель внутри трубы должен быть оснащен высокой защитой, от элекро проходимости.
3. Обязательное наличие оконечной муфты.

В частности этот монтаж использую, когда нет свободного доступа к трубам, или когда их диаметр составляет около 5 сантиметров. Сама укладка происходит таким образом: термопровод при помощи сальника вводиться через тройник внутрь трубы.

При этом способе элементы оборудования в фиксации не нуждаются. Но при укладке необходимо строго соблюдать следующие требования:

1. При вводе провода внутрь трубы, нужно изолировать острые края и резьбу фитинга.
2. Не допускается использовать изделие, с деформацией наружной оболочки.
3. Соответствие длины кабеля и участка трубопровода.
4. Запрещается вводить провод, через запорную арматуру.

Установка греющего кабеля внутри трубы, имеет больше качеств в защите от промерзания. Этот способ, часто используется, если водоноситель находится на большой глубине в толще грунта, либо же уже давно функционируют.

По рекомендациям опытных специалистов, чтобы повысить безопасность, перед тем как ввести кабель в трубопровод, к нему нужно присоединить защитное устройство, от короткого замыкания.

Проведение внутренних работ по монтажу

Нередко внутренний прогрев труб является единственным осуществимым решением. Как правило – это системы отвода стоков из поливинилхлоридных, асбестоцементных или бетонных труб. То есть, это трубы с низкой теплопроводностью. Из-за такого свойства трубы практически нельзя прогреть снаружи. Монтируется кабель в трубу либо по всей ее длине, либо на указанных отрезках. В последнем случае, зачастую, такое место является проходом системы сквозь фундамент.

После прокладки кабеля возрастает риск возникновения засора в процессе эксплуатации системы ввиду негативного воздействия стоков внутри системы. Чтобы готовая система проработала максимально долго, работы по укладке кабеля должны проводиться с предельной ответственностью и с соблюдением всех правил.

Вместе с тем, чтобы в процессе эксплуатации трубы с подогревом не становились причиной возникновения разного рода проблем, важно следовать некоторой последовательности. Можно выделить такие этапы работ:. Можно выделить такие этапы работ:

Можно выделить такие этапы работ:

• Прочистите и высушите трубы.
• Удалите оболочку с краев кабеля на расстояние порядка 5 см.
• Разделите провода и произведите их очистку где-то на 4 см.
• На окончания кабеля наденьте термоусадочные трубки.
• Прогрейте трубки при помощи строительного фена.
• Теперь зачистите концы на 5-6 см.
• Проденьте оплетку в металлическую трубку в трубопровод и зафиксируйте.
• Питающие концы очистите и разделите. Заземляющий провод – на 8 см, а остальные – на 3,5 см, не более.
• Соедините питающие провода с кабелем обогрева при помощи изоленты.
• Подсоедините металлическую оплетку и также ее заизолируйте.

Если вы работаете с достаточно длинным отрезком трубы, но отсутствует ревизия или тройник, лучше всего вырезать ее часть и произвести настройку при помощи переходника – компенсирующего патрубка. Для подачи кабеля в канализационную трубу нужно воспользоваться муфтой-ниппелем. Закреплять эту деталь нужно на заглушке, но в случае если ревизия присутствует, то на ее крышке.

Без оборудования достаточного обогрева труб канализационных магистралей, скорее всего, возникнут проблемы, связанные с ухудшением функционирования системы в холодную погоду. Вместе с тем, тот факт, что греющий кабель работает от электричества, нельзя использовать в качестве контраргумента актуальности его применения. На самом деле можно приобрести уже готовый комплект, где уже будет присутствовать не только кабель обогрева, но и термостаты, и другие приборы контроля. Благодаря таким аксессуарам можно следить за температурой в трубах, контролировать расход электричества и не волноваться об исправности канализации в зимние холода.

https://youtube.com/watch?v=hZCk8CM61F4

Чтобы спасти трубы от замерзания их нужно обязательно подогревать. Для этого используется очень простой и сравнительно дешевый способ. Вдоль них прокладывается нагревательный кабель. Таким методом можно обогреть:

• Канализационные трубы.
• Водопровод с технической и питьевой водой.

На рынке можно встретить очень много видов. Однако самыми оптимальными свойствами обладает саморегулирующийся. Для его работы не требуется монтаж дополнительного терморегулятора. Он хорошо прогревает даже особо холодные отрезки трубы. Так как подключить греющий кабель не сложно, можно не вызывать специалиста, а всю работы выполнить своими руками.

Укладка труб ниже глубины промерзания

Этот метод целесообразно использовать, если зимой грунт промерзает не глубже, чем на 170 см. От колодца или скважины копается траншея, дно которой на 10-20 см ниже этой величины. На дно подсыпается песок (10-15 см) трубы укладывают в защитном кожухе (гофрированном рукаве), потом засыпаются землей.

Чтобы не пришлось водопровод на улице утеплять в морозы, Сделать это лучше заранее

Это самый простой способ сделать зимний водопровод на даче, но он — не самый лучший, хоть и самый дешевый. Его главный недостаток — при необходимости ремонта придется снова копать, причем на всю глубину. А так как определить место течи при таком способе прокладки водопровода сложно, работы будет много.

Чтобы ремонтов было как можно меньше, мест соединения труб должно быть как можно меньше. В идеале их не должно быть совсем. Если расстояние от источника воды до дачи больше, делайте соединения тщательно, добиваясь идеальной герметичности. Именно стыки текут чаще всего.

Выбор материала для труб в этом случае — не самая простая задача. С одной стороны сверху давит солидная масса, потому нужен прочный материал, а это — сталь. Но сталь, уложенная в земле, будет активно корродировать, особенно если грунтовые воды высоко. Решить проблему можно хорошо загрунтовав и прокрасив всю поверхность труб. Причем желательно использовать толстостенные — их на дольше хватит.

Второй вариант — полимерные или металло-полимерные трубы. Они не подвержены коррозии, но их нужно защищать от давления — укладывать в защитный гофрированный рукав.

Даже если канаву выкопали ниже уровня промерзания, лучше трубы все-таки утеплить

Еще один момент. Глубина промерзания грунта в регионе определяется за последние 10 лет — высчитываются средние ее показатели. Но во-первых, периодически случаются очень холодные и малоснежные зимы, и грунт промерзает глубже. Во-вторых, эта величина — средняя по региону и никак не учитывает условия участка. Возможно, именно на вашем кусочке промерзание может быть больше. Все это говорится к тому, что при укладке труб их лучше все-таки еще и утеплить, уложить сверху листы пенопласта или пенополистирола, как на фото справа, или уложить в теплоизоляцию, как слева.

Возможно, вам будет интересно прочесть «Как сделать автополив«.

Замерзает вода в колодце, что делать

Вода в колодце замерзает, если:

• в колодце высокий уровень воды (выше 2 метров от уровня земли);
• не утеплены верхние кольца колодца.

Чтобы водопровод на даче из колодца зимой работал, нужно колодец хорошо утеплить. Для этого верхние кольца оборачивают пенополистиролом, приклеивая его к колодцу специальным составом. Глубина утепления равна максимальной глубине промерзания в регионе. Если у вас колодец уже вкопан и замерзает, то для монтажа пенополистирола нужно будет колодец сначала раскопать. Можно утеплить также грунт вокруг колодца.

Также для утепления колодца понадобится оголовок в виде домика. Чаще всего его изготавливают из дерева. Можно сделать своими руками или заказать у фирмы. Такой домик защищает колодец не только от снега и холода, но и от мусора. Между деревянным основанием домика и колодцем можно проложить дополнительный утеплитель. Тогда вода в колодце точно не замерзнет.

Саморегулирующийся греющий кабель.

Кабель греющий саморегулируемый универсален.

Его отличительная черта состоит в самостоятельном регулировании своей мощности и количестве подаваемого тепла.

Принцип работы подобного кабеля основан на способности проводника увеличивать или уменьшать силу тока. В момент повышения сопротивления сила тока понижается. Это приводит и к понижению мощности. В обратном случае (понижении температуры) сопротивление понижается и это приводит к увеличению силы тока и к нагреванию.

То есть прогреть участки трубы на которых температура понижается и оставить оптимальную температуру в местах, где нет нужды в нагреве. Для полной автоматизации работы кабеля следует подключить его к уличному термостату. В результате, включение или выключение кабеля будет регулироваться температурой на улице.

Монтаж внутри трубопровода обогревающего шнура

Прежде всего следует решить, где будет место ввода элемента, оптимальным вариантом является точка внутри здания на выходе трубопровода. Это нужно учесть при прокладке канализационной системы в новом здании, если планируется установка внутреннего кабеля для обогрева сети.

Немного сложнее будет дело с уже существующей канализацией, когда нередко доступ к предполагаемой точке ввода сильно ограничен или невозможен. В таком случае допускается перенести точку доступа на выход трубы из здания, для чего можно обеспечить доступ, выкопав яму возле стены и частично демонтировать магистраль для установки тройника.

Трубы следует очистить, хорошо промыть изнутри и просушить. Самое сложное – это прокладка кабеля внутри, особенно если трубопровод имеет повороты и соединительные элементы. Закладку провода рекомендуется производить до установки муфты, аккуратно проталкивая его, чтобы не повредить изоляционный слой. В случае если не удается по какой-либо причине завести кабель, то необходимо сначала протянуть тонкую стальную проволоку до входного колодца или септика. Затем прикрепив конец шнура к проволоке липкой лентой, протянуть по магистрали.

После укладки кабеля установить тройник и подсоединить к проводу, подающему электроэнергию.
