Подходит ли материал для погреба?
Погреба часто возводят на дачных участках, чтобы соорудить еще одно помещение под хранение инвентаря или зимних заготовок. В частных домах также делают подвалы, чтобы у владельцев была возможность хранить хозяйственные принадлежности.
Подвалы допускается строить не только из монолитного бетона, но и применяя бетонные и железобетонные блоки. Погреб из этого материала может служить качественным основанием под строительство жилого дома.
Согласно нормам и правилам строительства, возводить стены погреба из бетоноблока можно, но при этом стоит учесть некоторые факторы. Блоки должны быть выполнены из портландцемента определенной марки, что регулируется его прочностью.
Когда нельзя использовать бетоноблоки?
Погреба не должны промерзать, но при этом внутри них должна сохраняться прохладная температура. Сроки службы бетонного погреба такие же, как и срок службы самого бетона: чем более надежен материал, тем дольше прослужит подвал.
Есть моменты, когда возведение помещения под домом из бетоноблока нежелательно:
- когда целью является экономия средств на строительство;
- когда работы выполняет новичок;
- когда уровень грунтовых вод слишком близок.
Бетоноблоки не отличаются низкой стоимостью на строительном рынке, но этот недостаток решается самостоятельным изготовлением кладочного материала. Это будет дольше, но позволит значительно сэкономить.
Если работы выполняет новичок, лучше использовать монолитный вид бетона или другой материал, так как нужно учитывать все нюансы кладки стен подвала. Еще один нюанс: не стоит использовать кладку этим камнем, если рядом проходят грунтовые воды слишком близко. В таком случае монолитный бетон будет лучше, так как он не имеет щелей, образующихся в швах кладки.
Виды фундаментов
Фундаменты подразделяются на несколько основных видов:
- Ленточный.
- Столбчатый.
- Плитный.
- Свайно-винтовой.
Каждый тип фундамента имеет свои особенности, свои сильные и слабые стороны. Поскольку речь идёт про фундамент для бани из пеноблоков, то какого-то слишком мощного основания не требуется, и выбор материала для постройки сложным не будет, подойдёт любой тип.
Краткий обзор типов
- Ленточный — основание, состоящее из сплошной бетонной полосы по всему периметру здания и внутренних несущих стен. Самый распространённый тип фундамента, проверенный на тысячах построек. Обладает высокой несущей способностью, довольно большой материалоёмкостью.
- Столбчатый состоит из системы столбов или свай, расположенных в узловых точках будущего здания — по углам, в местах соединения или пересечения несущих стен и простенков. Чаще всего, такой фундамент заглубляется в грунт на глубину в 0,5 — 1 м ниже глубины промерзания почвы. При строительстве бани можно обойтись более простыми методами — использовать столбы из отдельных блоков на песчаной подсыпке, без заглубления. Про серьезную ошибку таких фундаментов смотрите видео ниже.
- Винтовые сваи. Такой фундамент наиболее выгоден на участках со сложным рельефом, с уклоном или складками. Винтовые сваи завинчиваются в грунт до твёрдых слоёв, сверху они обрезаются или наращиваются до получения единой плоскости, на которой монтируется ростверк, несущий стены. Позволяют обойтись без выравнивания рельефа участка, что требует техники и не всегда возможно.
- Плитный. Это монолитная бетонная плита, заложенная под всей постройкой. Такое основание ещё называют «плавающим», так как плита не заглубляется в грунт и перемещается вместе со зданием при каких-либо подвижках почвы, например, сезонных при таянии снегов и т.д. Используется на слабых грунтах, способен нести значительные нагрузки. Высокая материалоёмкость, и, как следствие, высокая цена такого основания компенсируется тем, что сам фундамент является полом цокольного этажа.
Полезное видео
В ролике ниже показано, как фундамент из винтовых свай поможет поставить строение со сравнительно небольшими (по сравнению с бетонными) затратами на рельефной местности, склони и даже над водой:
В следующем ролике показана серьёзная ошибка, допускаемая при возведении столбчатых фундаментов:
https://youtube.com/watch?v=xNxNmBUxcjk
Виды фундамента из блоков
Его рекомендуется выбирать лишь для участков с сухими и малопучинистыми грунтами. Но по факту при грамотном расчете устраивать такую опору можно под любой дом и на любых почвах. Блоки ФБС из железобетона изначально разрабатывались для ускорения и упрощения строительства. Они способны выдержать немалые нагрузки, надо только правильно их подбирать.
Так выглядит блочное основание
На блочном фундаменте строения возводить можно из всех известных стройматериалов. Ограничений здесь нет. Но для того же дома из СИП-панелей, отличающегося своей легкостью в весе, лучше выбрать более дешевые винтовые сваи. А в целом, на рассматриваемое основание стены строительными правилами и нормами ставить разрешается из кирпича, пеноблоков, бруса и бревна. Все на усмотрение хозяина коттеджа.
Монтаж блоков ФБС: пошаговая инструкция
Для закладки своими руками обязательно потребуется грузоподъёмная техника. При проектировании цокольного этажа не обойтись без котлована. Если у строения отсутствует подвал, выройте траншеи вдоль периметра.
Чтобы правильно установить блоки ФБС потребуется следовать условиям, которые предполагает следующие технологические этапы:
- Сначала выполняется проектирование, определяют норму расхода раствора на монтаж блоков ФБС. В большинстве случаев блочная опора первого ряда делается шириной около 40 см. Следующие ряды уменьшите до 30 см. Сделав предварительный расчет фундамента из блоков ФБС, зная их количество и габариты, можно уже делать покупку в специализированном магазине.
Обратите внимание! Вам необходимо сразу определить места вывода инженерных коммуникаций для подбора блоков с учётом этих расчётов и сделать чертеж. Сейчас у кладочных элементов присутствуют специально подготовленные отверстия. Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий
Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий.
- На втором шаге выполняются земляные работы, перед этим изучается строительная площадка. Подыскивается место для крана, чтобы ему ничего не мешало при работе.
Определите углы будущего строения, вбейте колышки. Протяните между прутьями верёвку и выставите промежуточную разметку по местам предполагаемого обустройства стен с внутренней и внешней стороны.
Затем выройте котлован с глубиной, равной области промерзания, прибавив 20-25 см. В определённой местности размер глубины промерзания достигает двухметровой отметки. Тогда такие действия нецелесообразны. «Золотой серединой» считают 80-100 см. Вдоль периметра на оставшемся пространстве площадке рекомендовано снимать верхние слои почвы (10-20 см).
Рытье котлована
- На третьей стадии обустраивается подошва. Для этого используют песчаную подушку или бетонное основание. Последний вариант используют при неустойчивой почве, но он значительно увеличивает расходы сил, финансов и времени. До того, как появится подготовленная утрамбованная песчаная подушка, оба варианта работ выполняются в одном порядке. В случае использования бетонной опоры устанавливается опалубка, и закладываются арматурные прутья.
Подготовка песчаной подушки
Заранее подготовьте щебёнку, песок, арматурные прутья, выровняйте котлован, засыпьте на 10-15 см песком, потом полейте водой и утрамбуйте. Песчаную подушку засыпьте щёбенкой на 10 см и утрамбуйте.
- Теперь монтируется опалубка и армирующая сетка. Скрепите доски, составляющие опалубку. Она выставляется вдоль котлованных стенок, для ровности используют уровень.
Установка опалубки для монолитной подушки
Из арматурных прутьев связывается сетка, используя гибкую проволоку. Чтобы закрепить сетку забиваются в основание арматурные прутья. Если планируется большое строение, армированные слои увеличиваются.
Армирование монолитной подушки
- На пятом шаге заливается подушка. Обустроенная конструкция медленно и равномерно заливается раствором. Чтобы удалить лишний воздух, проткните заливку прутом. Разровняйте верхнюю часть подушки, и оставьте на три-четыре недели. В жаркое время содержимое поливается водой во избежание потрескивания.
Заливка монолитной подушки
Чтобы выгнать воздух и равномерно распределить бетон, нужно использовать вибратор
Готовая монолитная подушка
- Установку блоков ФБС выполняют с помощью крана, а люди выравнивают их расположение.
Расстановку начинают с углов, а между них натягивают верёвку и продолжают раскладку блоков ФБС по уровню до конца. В вертикальные швы наливают раствор, чтобы укладывать следующий ряд блоков ФБС в обратном направлении. От углов и наружной части постепенно переходите на внутренние перегородки. Для правильности используйте уровень.
Монтаж блоков ФБС
- Гидроизоляцию выполняют с помощью жидкой мастики, тщательно промазав стенки внутри и снаружи. Можно предусмотреть дополнительный слой рубероида, чтобы улучшить гидроизоляцию.
Гидроизоляция фундамента из блоков ФБС
- Часто, чтобы упрочнить конструкцию монтируют армопояс. Потом по этому поясу укладывают плиты перекрытия.
Фундаментные заводские заготовки имеют высокую прочность и удобны в использовании, что можно узнать из отзывов. С помощью них можно построить основание и цокольный этаж за короткий срок
Для надёжности и долгой эксплуатации крайне важно полностью соблюдать условия технологии
Фундаментные блоки: типы, размеры, маркировка
В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:
- ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
- ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.
Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента
При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.
Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.
Выдержка из ГОСТа, нормирующего размеры фундаментных блоков
Маркировка по ГОСТу
Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.
Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.
- первая — длина (9, 12,24);
- вторая (через тире или точку) — ширина (3,4,5,6);
- третья — высота (3,6);
Маркировка бетонных фундаментных блоков
Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.
Далее, после цифр идет буквенное обозначение типа использованного бетона:
- Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
- П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
- С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.
Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.
Размеры блоков ФБС по ГОСТу
Фундаменты бетонные и ж.б. Допустимые отклонения размеров по СП
Выделим пункты данного нормативного документа, которые касаются допустимых отклонений геометрических параметров конструкций фундаментов от проектных значений.
Согласно п.5.18.1 одним из пунктов строительного контроля законченных конструкций фундаментов является их проверка на соответствие фактических геометрических параметров конструкций рабочим чертежам и отклонениям по таблице 5.12. В соответствии с п.5.18.3 требования, предъявляемые к законченным бетонным и железобетонным конструкциям или частям сооружений, приведены в таблице 5.12.
Таблица 5.12 СП 70.13330.2012
Предельные отклонения, мм
Контроль (метод, объем, вид регистрации)
1 Отклонение линий плоскостей пересечения от вертикали или проектного наклона на всю высоту конструкций для фундаментов
Измерительный, каждый конструктивный элемент, журнал работ
3 Отклонение от прямолинейности и плоскостности поверхности на длине 1-3 м и местные неровности поверхности бетона
Измерительный, не менее 5 измерений на каждые 50 м длины и каждые 150 м поверхности конструкций, журнал работ
4 Отклонение горизонтальных плоскостей на весь выверяемый участок
Измерительный, не менее 5 измерений на каждые 50 м длины и каждые 150 м поверхности конструкций, журнал работ
5 Отклонение длин или пролетов элементов, размеров в свету
Измерительный, каждый элемент, журнал работ
6 Размер поперечного сечения элемента h:
Измерительный, каждый элемент (не менее одного измерения на 100 м площади плит перекрытия и покрытия), журнал работ.
Источник
Видео описание
А их недостатком является малопривлекательный внешний вид поверхности, которую желательно декорировать краской или облицовочными материалами.
Дерево
Дерево долговечностью не отличается, особенно когда постоянно контактирует с влажным грунтом и осадками. Его необходимо защищать от этих вредных факторов, причем комплексно: обработкой антисептическими пропитками и гидрофобизирующими составами, и обязательной прокладкой изоляционного слоя из толя или рубероида между внутренней стенкой и засыпкой.
Материалом для изготовления могут служить толстые доски, брусы, бревна. Вариантов их установки много: вертикальная с бетонированием нижней части элементов, горизонтальная в виде рубленого сруба, щитовая из дощатых щитов, закрепленных на заглубленных в грунт опорных столбах.
Подпорная стена и лестница из бруса Источник www.rmnt.ru
Какие именно блочные камни подойдут?
Из всех категорий бетонных блочных изделий для строительства подпорных стен больше всего подходят сплошные бетонные rfvyb толщиной 400 и 500 мм. Длина составляет 600 мм, 1200 мм и 2400 мм. Монтаж блоков напоминает кирпичную кладку с обязательной перевязкой швов.
Стандартные линейные размеры:
- Длина – 880 мм.1180 мм и 2380 мм.
- Ширина изделий – 300 мм,400 мм, 500мм, и 700 мм.
- Высота – 300 и 600 мм. Блоки 300 мм выпускаются длиной исключительно 900 мм и 1200 мм.
Технические показатели:
Заводы по выпуску бетонных изделий пользуются специальной маркировкой, по которым легко определить линейные характеристики изделий.
Например, марка ФБС 12-4-6 означает:
- ФБС – фундаментный блок сплошного сечения.
- Цифра «12»-длина изделия 12 дециметров.
- Цифра «4» — ширина 4 дециметра.
- Цифра «6» — высота блока составляет 6 дм.
Чтобы самостоятельно рассчитать необходимое количество блоков, необходимо составить в масштабе развертку подпорной стены с линейными размерами. На чертеж схематично наносят кладочные камни с обязательной перевязкой каждого ряда.
https://youtube.com/watch?v=OatNQKDWwS4
Требования
Требования к этим конструкциям формируются в зависимости от их назначения. По этому показателю они классифицируются на декоративные и укрепительные. Первые предназначены для придания ландшафта участку, имеющего небольшие уклоны, а вторые должны быть мощными и прочными, чтобы выдержать существенное давление грунта.
Особенности выбора
Строительная промышленность выпускает линейку блочной продукции, которая предназначена для укрепления и нивелирования погрешности существующего рельефа, тем самым, не допуская дальнейшего обрушения или сползания грунта. Преимущество применения блоков для таких конструкций – возможность одновременного выполнения декоративных функций, приведение окружающей территории к выбранному стилевому оформлению и защита от оползней грунта.
Для выбора типов блоков по материалам и размерам, застройщик должен учитывать следующие важные моменты:
- характеристика почвы и ее предрасположенность к разрушительным процессам под воздействием природных факторов;
- геометрия неровностей, рациональные методы компенсации склонов;
- какой должна быть подпорная конструкция: несущая или в форме устойчивого основания, для этого должны быть выполнены предварительные расчеты;
- материал стен определяют с учетом высоты, типа подпорной конструкции и принципа функционирования.
При выборе блоков для подпорных стен, которые размещены в густонаселенных районах, дополнительно должны обеспечиваться такие условия:
учитывать динамические воздействия от всех видов транспорта;
неизбежность сноса ветхих построек на площадке строительства;
важность выполнения археологических исследований;
обязанность демонтажа старых подземных инженерных коммуникаций и фундаментов;
потребность проведения реконструкции и укрепления окружающих строений застройки.
Разновидности конструкций
Укрепительные подпорные стены из блоков подразделяются на 3 вида:
- Массивные, удерживают давление грунта благодаря своей большой массе. В этом случае прочность конструкции будет зависеть от размера заглубления. Такие стены требуют большой объем строительного материала. Поэтому для частного домостроения на участках с незначительным наклоном, рекомендуется выполнять невысокие подпорные конструкции выше уровня почвы на 0,6-0,7 м, заглублением 0,2-0,25 м и толщиной — 0,3-0,40 м.
- Комбинированные, обладают меньшим весом, чем первые. С целью повышения устойчивости, возводят фундамент с размером намного большим, чем ширина подпорной стены. В этом случае слой грунта, будет давить на выступающие компоненты фундамента, тем самым снижая нагрузки и увеличивая устойчивость конструкции.
- Тонкостенные выполняют Г- либо Т-образной конфигурации. В этой конструкции вертикальное давление почвы на опору будет снижать горизонтальные нагрузки и повышать устойчивость подпорной конструкции к опрокидыванию.
Из чего состоят?

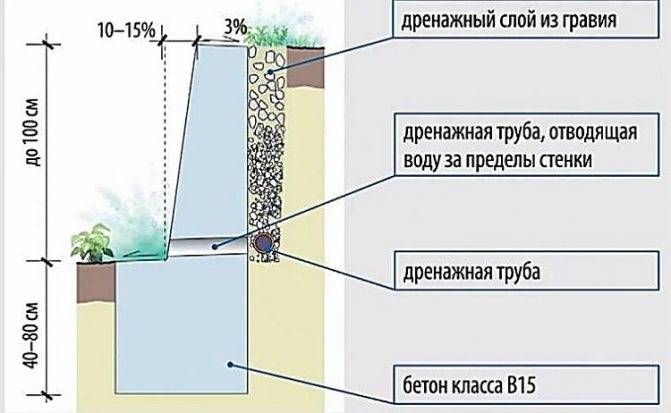

Такая конструкция обычно, содержит 4 составные части:
- тело – главная видимая часть;
- фундамент – подземное основание;
- дренаж – система сбора атмосферных вод;
- водоотвод – система трубопроводов для отвода собранных атмосферных вод.
При этом если первая часть конструкции требуется в основном для реализации подпорной функции и преследует эстетическую цель, то остальные части конструкции необходимы для выполнения технических нормативов.
Такие сооружения группируются по высоте:
- небольшие до 1 м;
- средние до 2 м;
- высокие свыше 2м.
Выбор материала и габаритов блока и фундамента выполняется после расчета подпорной стены по нагрузкам, которые могут воздействовать на ее конструкцию:
- вертикальные: сила от засыпного грунта, воздействующая на стену и на участок; вес, оказывающий давление на верхнюю поверхность сооружения;
- общая масса подпорной стеновой конструкции;
- горизонтальные: сила трения, которая возникает на участках, где грунт соединяется с фундаментом;
- давление почвы на подпорную стену;
- силы, возникающие при сейсмических колебаниях почвы;
- ветровой напор, особенно для стен выше 2 м;
- потоки воды, в особенности в котловинах;
- вибрационные разрушительные силы, возникающие от движения транспорта, особенно железнодорожного;
- зимнее вспучивание грунта.
Требования
Требования к этим конструкциям формируются в зависимости от их назначения. По этому показателю они классифицируются на декоративные и укрепительные. Первые предназначены для придания ландшафта участку, имеющего небольшие уклоны, а вторые должны быть мощными и прочными, чтобы выдержать существенное давление грунта.
Особенности выбора
Строительная промышленность выпускает линейку блочной продукции, которая предназначена для укрепления и нивелирования погрешности существующего рельефа, тем самым, не допуская дальнейшего обрушения или сползания грунта. Преимущество применения блоков для таких конструкций – возможность одновременного выполнения декоративных функций, приведение окружающей территории к выбранному стилевому оформлению и защита от оползней грунта.
Для выбора типов блоков по материалам и размерам, застройщик должен учитывать следующие важные моменты:
- характеристика почвы и ее предрасположенность к разрушительным процессам под воздействием природных факторов;
- геометрия неровностей, рациональные методы компенсации склонов;
- какой должна быть подпорная конструкция: несущая или в форме устойчивого основания, для этого должны быть выполнены предварительные расчеты;
- материал стен определяют с учетом высоты, типа подпорной конструкции и принципа функционирования.
При выборе блоков для подпорных стен, которые размещены в густонаселенных районах, дополнительно должны обеспечиваться такие условия:
учитывать динамические воздействия от всех видов транспорта;
неизбежность сноса ветхих построек на площадке строительства;
важность выполнения археологических исследований;
обязанность демонтажа старых подземных инженерных коммуникаций и фундаментов;
потребность проведения реконструкции и укрепления окружающих строений застройки.
Разновидности конструкций
Укрепительные подпорные стены из блоков подразделяются на 3 вида:
- Массивные, удерживают давление грунта благодаря своей большой массе. В этом случае прочность конструкции будет зависеть от размера заглубления. Такие стены требуют большой объем строительного материала. Поэтому для частного домостроения на участках с незначительным наклоном, рекомендуется выполнять невысокие подпорные конструкции выше уровня почвы на 0,6-0,7 м, заглублением 0,2-0,25 м и толщиной — 0,3-0,40 м.
- Комбинированные, обладают меньшим весом, чем первые. С целью повышения устойчивости, возводят фундамент с размером намного большим, чем ширина подпорной стены. В этом случае слой грунта, будет давить на выступающие компоненты фундамента, тем самым снижая нагрузки и увеличивая устойчивость конструкции.
- Тонкостенные выполняют Г- либо Т-образной конфигурации. В этой конструкции вертикальное давление почвы на опору будет снижать горизонтальные нагрузки и повышать устойчивость подпорной конструкции к опрокидыванию.
Из чего состоят?
Такая конструкция обычно, содержит 4 составные части:
- тело – главная видимая часть;
- фундамент – подземное основание;
- дренаж – система сбора атмосферных вод;
- водоотвод – система трубопроводов для отвода собранных атмосферных вод.
При этом если первая часть конструкции требуется в основном для реализации подпорной функции и преследует эстетическую цель, то остальные части конструкции необходимы для выполнения технических нормативов.
Такие сооружения группируются по высоте:
- небольшие до 1 м;
- средние до 2 м;
- высокие свыше 2м.
Выбор материала и габаритов блока и фундамента выполняется после расчета подпорной стены по нагрузкам, которые могут воздействовать на ее конструкцию:
- вертикальные: сила от засыпного грунта, воздействующая на стену и на участок; вес, оказывающий давление на верхнюю поверхность сооружения;
- общая масса подпорной стеновой конструкции;
- горизонтальные: сила трения, которая возникает на участках, где грунт соединяется с фундаментом;
- давление почвы на подпорную стену;
- силы, возникающие при сейсмических колебаниях почвы;
- ветровой напор, особенно для стен выше 2 м;
- потоки воды, в особенности в котловинах;
- вибрационные разрушительные силы, возникающие от движения транспорта, особенно железнодорожного;
- зимнее вспучивание грунта.
Монтаж своими руками
Перед тем как приступить к монтажу ФБС, необходимо правильно приготовить раствор и вырыть котлован (если планируется строение с подвалом).
Советы по укладке
Придерживаясь правил по укладке, можно сократить сроки строительства и сэкономить на материалах.
Рекомендации специалистов:
- Толщина бетонных швов не должна превышать 20 мм. Оптимальное значение для одноэтажных зданий — 15 мм.
- Укладывать бетонные плиты нужно с помощью специальной техники (подъемный кран, манипулятор).
- Чтобы увеличить уровень прочности, между плитами укладывают стержни из арматуры. Заливают их цементным раствором.
Чтобы сцепка плит была качественной, нужно правильно приготовить раствор. Он должен быть свежеизготовленным и по консистенции напоминать густую сметану.
Раствор для кладки ФБС
Для приготовления раствора повышенной прочности используют следующие марки цемента:
| Марка | Класс |
| М150 | В30 |
| М250 | В20 |
| М350 | В25 |
| М100 | В7,5 |
| М200 | В15 |
| М300 | В22,5 |
| М400 | В30 |
Помимо цемента, в раствор добавляют песок или щебень. Оптимальный вариант — промытый или речной песок со следующими характеристиками:
- плотность — от 1400 кг/куб. м;
- мелкие частицы (процентное соотношение) — не более 3%;
- содержание глины — не более 2-3%;
- фракция — 3-5 мм.
Раствор замешивают в железной емкости или бетономешалке. Соблюдение пропорций обязательно (2 части цемента и 1 часть песка).
Этапы строительства
Строительство проходит в несколько этапов. Под ФБС блоки раскапывают котлован. Границы участка, на котором осуществляется строительство, определяют заранее. В землю вбивают колья и натягивают на них веревки. Дренажную подушку устанавливают послойно, используя речной песок, гравий или щебень. Слои (по 15 см) проливают водой и утрамбовывают.
Фундаментная укладка тоже проходит поэтапно:
- сначала — наружные углы;
- внешние стены;
- внутренние стенки основания.
Швы между блоками заливают раствором цемента и песка. При необходимости укладывается армирующая сетка и бурятся отверстия для коммуникаций.
Разработка котлована
Любое строительство осуществляется по проектному плану, который составляется после инженерно-геологических исследований. Возведение конструкции возможно, если под блоками не проходят коммуникации, и состав грунта заранее проверен.
Случаи, когда котлован необходим:
- планируется последующее обустройство подвального помещения;
- грунт, на котором возводится здание, слишком рыхлый или осыпающийся;
- требуется последующая укладка плит ФЛ.
Если планируется строительство нежилого здания (гараж, баня), то рыть котлован необязательно, можно обойтись траншеями.
Гидроизоляция стен фундамента
Под гидроизоляцией понимают защиту фундамента от негативного воздействия талых и грунтовых вод. Технологии варьируются в зависимости от выбранного материала:
- напыление — расплавленная резина выплескивается на поверхность плиты из специального аппарата под давлением;
- проникающая изоляция — пенетрон взаимодействует с раствором на молекулярном уровне, плита становится водоотталкивающей;
- штукатурка — в цемент добавляются полимеры;
- окрашивание — используют лакокрасочный материал на основе битума, каучука, акрила или силикона;
- оклеивание — по периметру на плиты укладывают бикрост или рубероид.
Наиболее доступным способом гидроизоляции считают обмазку или окрашивание фундаментных плит.
Засыпка пазух фундамента
Грунт для засыпки пазух выбирают природный. Можно использовать землю, оставшуюся после рытья траншеи или котлована. Обратная засыпка выполняется по окончании всех монтажных работ.
Согласно нормам СНиП, грунт должен иметь одинаковую влажность и структуру с почвой на строительном участке. Засыпку фундамента осуществляют также речным просеянным песком. Почва, содержащая чернозем. для этих целей не подходит.
Коротко о главном
Подпорные стенки нужны на участке с хитрым рельефом; они помогают спланировать его и сделать удобным для эксплуатации. Их используют для укрепления склонов и формирования террасных площадок, для создания многоярусного ландшафта с удобной разбивкой на зоны. Их применяют и в качестве декоративных элементов, причем даже на плоских участках.
По способу использования различают конструкции утилитарного, декоративного и смешанного типа. Без них не обойтись, если перепад высот переваливает через отметку в полметра. Форму и размер конструкции рассчитывают на основе данных о составе грунта и глубине его промерзания. Высота стенки определяется крутизной склона (разницей высот).
Для сооружения видимой части стены используют камень, древесину, кирпич, реже габионы или металл. Из опорной стены может получиться интересный элемент ландшафта, если сделать ее бетонной и облицевать подходящим по стилю материалом: плиткой, мозаикой, камнем.
Отведение воды от подпорной стенки
При возведении декоративных и ограждающих конструкций на участке нередко нарушается движение грунтовых вод и возникает потребность в их отводе от стенки. Тип системы дренажа зависит от объемов выпадаемых осадков и УГВ, на практике владелец выбирает один или несколько способов защиты конструкций:
Работы по заложения поперечных дренов проводятся на этапе строительства стенок, продольных – до обратной засыпки траншей грунтом. Тип системы отвода рекомендуется выбрать заранее, в противном случае внешнюю или боковую часть стены приходится разбирать. При отсутствии такой возможности или большом объеме работ избыток влаги удаляется путем посадки растений осушителей.
Виды конструкций
Поскольку функция у всех подпорных стенок одна, то основное различие между ними заключается в использовании разных материалов для постройки. Давайте рассмотрим каждый из них подробнее:
- Пеноблоки. Этот очень распространенный при строительстве домов материал также зачастую используется при возведении подпорных стенок. У бетонных пеноблоков довольно много преимуществ: они достаточно легкие, относительно недорогие, удобные в монтаже. Недостатком такого материала является грубая поверхность лицевой стороны, что предполагает дополнительную облицовку. Однако, если применять более дорогие пеноблоки, с красивой текстурой, то поверхностная отделка просто не понадобится.
Нередко для строительства подпорных стенок используют облицованные цокольно-фундаментные блоки
- Бетон. Дешево и сердито, но зато вполне доступно. Правда, придется повозиться с опалубкой, замесом раствора, заливкой и дальнейшей отделкой. Но если требуется очень прочная стена, тогда бетон самый подходящий для этого материал.
Бетон позволяет сделать декоративную стенку любой формы
- Кирпич. Особенно если это специальный облицовочный вариант с текстурой под камень. Но, используя такой материал, придется сильно раскошелиться, так как цена этого кирпича в несколько раз выше обычного керамического.
- Природный камень. Этот материал, состоящий из горной породы, чрезвычайно долговечный, поэтому, положив его один раз, можно долго не беспокоиться о его сохранности. Но большой вес и дороговизна делают его не очень доступным для повсеместного строительства.
- Дерево. Точнее, оцилиндрованные бревна. Из-за быстрой порчи древесины, они используются довольно редко, к тому же стоимость их также достаточно велика. Но для любителей деревянных изделий с большим достатком вариант вполне имеет право на жизнь.
- Блок ФБС (фундаментный блок сплошной). Обычно из ФБС конструкций делают усиленные фундаменты для зданий и сооружений. Но если взять бетонный блок ФБС небольшого размера, то вполне можно соорудить подпорную стенку. Однако вес бетонных ФБС изделий достаточно большой, что доставляет некоторые трудности при монтаже. Но если есть возможность использования блоков ФБС, то они будут предпочтительнее возни с заливкой бетона.
Облицованные ФБС блоки
- Керамзитобетонные блоки. Из-за отличных звукопоглощающих свойств они чаще всего применяются для обустройства перегородок внутри зданий. При возведении стенки из таких бетонных блоков их обязательно нужно защитить от влияния окружающей среды, иначе они быстро развалятся.
Особенности проектирования
Подпорная стена может иметь определенное назначение. В зависимости от этого, конструкция предусматривает четыре составляющих, а именно:
- фундамент;
- водоотвод;
- тело;
- дренажную систему.
Именно подземная часть должна соответствовать техническим нормативам и выполнять основную функцию, тогда как тело предназначено для эстетических целей. Высокими стенки считаются, если они имеют высоту больше 2 м над уровнем почвы
На этапе проектирования важно предусмотреть еще и то, какой будет задняя стенка
Классификация здесь ведется по уровню наклона, он может быть:
- лежачим;
- пологим;
- крутым.
В последнем случае речь идет о прямом или обратном скате. Профили таких стен могут быть самыми разными. Но в основном это трапеция или прямоугольник. Грани обладают разными уклонами, это касается первой из упомянутых конструкций.
