Фундамент из блоков ФБС своими руками: пошаговая инструкция по устройству фундамента из блоков ФБС

Полезные советы

  • Для жилищного строительства лучше выбирать блоки заводского производства, поскольку такая продукция находится под контролем экспертов.
  • Чем хуже несущая способность грунта, тем габаритнее должны быть ФБС.
  • Согласно рекомендациям строителей основание фундамента должно располагаться ниже уровня промерзания почвы.
  • Мелкофракционный керамзит в составе фундаментных блоков обеспечит правильную геометрическую форму, а также позволит равномерно распределять тепло.
  • Для сборных фундаментов лучше использовать железобетонные ФБС.
  • Лучше не покупать блоки кустарного производства для строительства жилых сооружений, поскольку нарушение технологии при производстве может привести к разрушению всей постройки.
  • Чем больше длина блока, тем меньше стыков, значит, надежнее.
  • Железобетонные блоки имеют запас прочности до 70 процентов, что исключает трещины.
  • Обрабатывать фундаментные силикатные блоки гидрофобными веществами следует после укладки. Если сделать это раньше, то нарушится прочность укладки, поскольку связующий раствор будет плохо впитываться.

Для гидроизоляции фундамента лучше всего подходят жидкие мастики или битум.

Однако специалисты используют и другие методы:

  • оклеивание рубероидом;
  • окрашивание специальной краской на основе акрила, силикона или полиуретана;
  • оштукатуривание полимерными составами;
  • гидрофобные присадки, которые добавляются в бетон, делая весь блок гидроустойчивым;
  • напыление тонкого резинового слоя.

Выложить столбчатый фундамент с помощью ФБС проще и дешевле ленточного. Но следует учитывать, что он не подойдет для строительства двухэтажного дома. Такой вариант больше уместен для возведения теплиц, беседок и легких каркасных домов.

Стеновые блоки могут применяться в качестве фундаментных только в постройках с малой нагрузкой.

Необходимо тщательно утрамбовывать подушку-основание под фундамент, постоянно смачивая его, что предотвратит «хождение» конструкции.

При расчете расхода материалов необходимо учитывать вес конструкции. Для этого следует помнить, что объем бетона разных моделей может быть разным в зависимости от плотности.

Производя расчет, также необходимо закладывать приобретение нескольких блоков с вырезами для прокладки коммуникаций. В противном случае придется сверлить отверстия в купленных ФБС.

Если требуется построить ленточный фундамент для забора, то для экономии рекомендуется использовать блоки, бывшие в употреблении. Главное, чтобы на них не было сколов и существенных трещин. Подсчитано, что снижение затрат в этом случае составит от 30 до 50 процентов. ФБС, б/у, подходят также для беседок, небольших теплиц и временных технических сооружений.

Все о блочном фундаменте и тонкостях строительсва смотрите в этом видео.

Монтаж блоков ФБС: пошаговая инструкция

Для закладки своими руками обязательно потребуется грузоподъёмная техника. При проектировании цокольного этажа не обойтись без котлована. Если у строения отсутствует подвал, выройте траншеи вдоль периметра.

Чтобы правильно установить блоки ФБС потребуется следовать условиям, которые предполагает следующие технологические этапы:

  1. Сначала выполняется проектирование, определяют норму расхода раствора на монтаж блоков ФБС. В большинстве случаев блочная опора первого ряда делается шириной около 40 см. Следующие ряды уменьшите до 30 см. Сделав предварительный расчет фундамента из блоков ФБС, зная их количество и габариты, можно уже делать покупку в специализированном магазине.

Обратите внимание! Вам необходимо сразу определить места вывода инженерных коммуникаций для подбора блоков с учётом этих расчётов и сделать чертеж. Сейчас у кладочных элементов присутствуют специально подготовленные отверстия. Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий

Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий.

  1. На втором шаге выполняются земляные работы, перед этим изучается строительная площадка. Подыскивается место для крана, чтобы ему ничего не мешало при работе.

Определите углы будущего строения, вбейте колышки. Протяните между прутьями верёвку и выставите промежуточную разметку по местам предполагаемого обустройства стен с внутренней и внешней стороны.

Затем выройте котлован с глубиной, равной области промерзания, прибавив 20-25 см. В определённой местности размер глубины промерзания достигает двухметровой отметки. Тогда такие действия нецелесообразны. «Золотой серединой» считают 80-100 см. Вдоль периметра на оставшемся пространстве площадке рекомендовано снимать верхние слои почвы (10-20 см).

Рытье котлована

  1. На третьей стадии обустраивается подошва. Для этого используют песчаную подушку или бетонное основание. Последний вариант используют при неустойчивой почве, но он значительно увеличивает расходы сил, финансов и времени. До того, как появится подготовленная утрамбованная песчаная подушка, оба варианта работ выполняются в одном порядке. В случае использования бетонной опоры устанавливается опалубка, и закладываются арматурные прутья.

Подготовка песчаной подушки

Заранее подготовьте щебёнку, песок, арматурные прутья, выровняйте котлован, засыпьте на 10-15 см песком, потом полейте водой и утрамбуйте. Песчаную подушку засыпьте щёбенкой на 10 см и утрамбуйте.

  1. Теперь монтируется опалубка и армирующая сетка. Скрепите доски, составляющие опалубку. Она выставляется вдоль котлованных стенок, для ровности используют уровень.

Установка опалубки для монолитной подушки

Из арматурных прутьев связывается сетка, используя гибкую проволоку. Чтобы закрепить сетку забиваются в основание арматурные прутья. Если планируется большое строение, армированные слои увеличиваются.

Армирование монолитной подушки

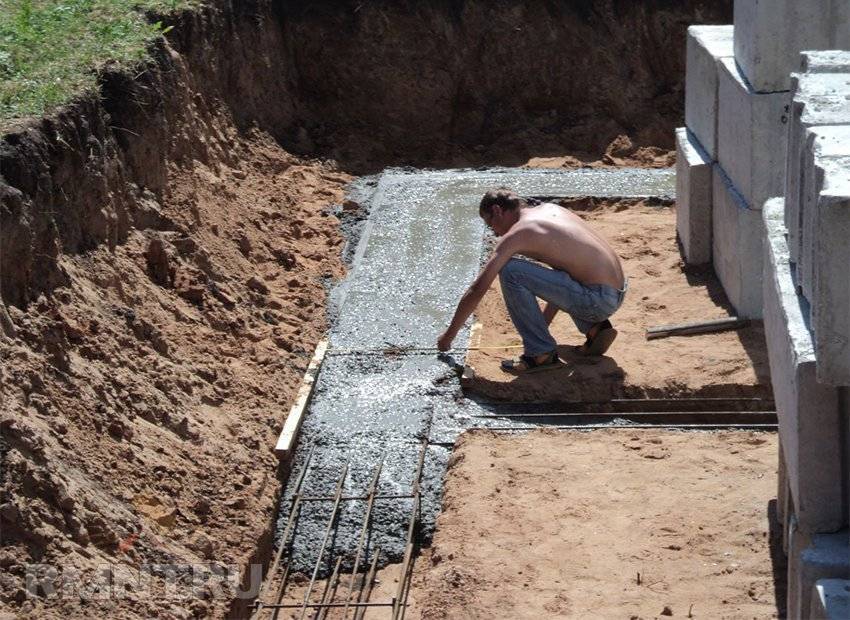

  1. На пятом шаге заливается подушка. Обустроенная конструкция медленно и равномерно заливается раствором. Чтобы удалить лишний воздух, проткните заливку прутом. Разровняйте верхнюю часть подушки, и оставьте на три-четыре недели. В жаркое время содержимое поливается водой во избежание потрескивания.

Заливка монолитной подушки

Чтобы выгнать воздух и равномерно распределить бетон, нужно использовать вибратор

Готовая монолитная подушка

  1. Установку блоков ФБС выполняют с помощью крана, а люди выравнивают их расположение.

Расстановку начинают с углов, а между них натягивают верёвку и продолжают раскладку блоков ФБС по уровню до конца. В вертикальные швы наливают раствор, чтобы укладывать следующий ряд блоков ФБС в обратном направлении. От углов и наружной части постепенно переходите на внутренние перегородки. Для правильности используйте уровень.

Монтаж блоков ФБС

  1. Гидроизоляцию выполняют с помощью жидкой мастики, тщательно промазав стенки внутри и снаружи. Можно предусмотреть дополнительный слой рубероида, чтобы улучшить гидроизоляцию.

Гидроизоляция фундамента из блоков ФБС

  1. Часто, чтобы упрочнить конструкцию монтируют армопояс. Потом по этому поясу укладывают плиты перекрытия.

Фундаментные заводские заготовки имеют высокую прочность и удобны в использовании, что можно узнать из отзывов. С помощью них можно построить основание и цокольный этаж за короткий срок

Для надёжности и долгой эксплуатации крайне важно полностью соблюдать условия технологии

Преимущества и недостатки блоков ФБС

Среди достоинств числятся:

  • Высокая скорость работ;

  • Отсутствие необходимости замешивать бетон либо заказывать бетоновоз;

  • Применимость практически на всех типах грунтов;

  • Высокое заводское качество исполнения бетонных изделий;

  • Отсутствие потребности в опалубке.

Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.

Минусы основание из ФБС имеет следующие:

  • Дороговизна по сравнению с обычным монолитным ленточным аналогом;

  • Сложности с раскроем изделия из бетона на куски нужного размера;

  • Необходимость использования спецтехники (крана либо лебедки).

Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.

Для подъема необходим кран

Подготовительные этапы при устройстве ленточных фундаментов

Для того чтобы соорудить ленточный фундамент из бетонных блоков, необходимо выполнить ряд технологических этапов по подготовке строительной площадки и проведению земляных работ на отведенной под застройку территории.

Срезка растительного грунта и разметка осей будущего здания

Важным экологическим процессом при проведении работ подготовительного периода, является срезка растительного слоя и его консервация для дальнейшего использования на приусадебном участке.

Почвенный слой богат органическими включениями (остатки корней, трава и др.). Если его не снять в границах будущего сооружения, то при гниении эти компоненты могут вызывать появление грибка, поражающего деревянные конструкции как внутри, так и снаружи здания.

Срезку грунта, в зависимости от площади строящегося здания, можно производить своими руками, без мобилизации специальной техники. Подготовленная стройплощадка, должна иметь размеры на 1,5 м больше габаритных размеров строящегося здания.

После выполнения всех вышеперечисленных работ, можно приступать к разметке осей здания. Разбивка котлована под строительство железобетонного ленточного фундамента, начинается с выноса главных осей здания на строительную площадку.

Разметку главных осей фундамента собственного дома можно произвести следующим способом:

  1. Из ровных строганых реек сооружаем прямоугольный треугольник с размерами сторон 3, 4 и 5 м. На площадке, колышком отмечаем вершину одного из будущих углов здания, и к этой отметке прикладываем изготовленный своими руками измерительный инструмент.

  1. После этого, параллельно сторонам треугольника, с помощью шнура откладываем расстояния соответствующих стен здания, и при помощи колышков закрепляем эти точки на местности.
  2. Эту процедуру повторяем с оставшимся, не размеченным четвертым углом здания.
  3. Правильность разметки проверяется путем измерения диагоналей между противоположными отметками углов здания (значения должны быть одинаковыми).

На перекладинах обноски, по центру размечают главные разбивочные оси, а влево и вправо от основной оси, откладывают толщину стен постройки, нумеруя и закрепляя их пропилами или гвоздями.

Земляные работы

Окончательная доводка котлована для производства монтажных работ проводится вручную, с обязательной проверкой горизонтальности основания, и точности разбивки основных осей здания.

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Советы строителей

Подводя итоги, можно привести некоторые полезные советы строителей по данной теме:

При строительстве зданий на глинистом грунте рекомендуется предварительно осуществить заливку монолитной плиты или ленты со сборным цоколем.
При установке блоков в несколько рядов необходимо уделить особое внимание точности разбивки, а также установить металлические штыри на глубину будущего погружения блоков в грунт.
При строительстве на участках с неблагоприятной почвой лучше обратиться за консультацией к геологам. Если потребуется, они порекомендуют добавить к двухслойной подушке еще и дополнительный песчаный слой.
Армирующий пояс всегда должен быть шире устанавливаемых блоков

Для повышения прочности конструкции он может быть реализован в виде верхнего и нижнего поясов.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

  1. Проектирование и выбор блоков.

  2. Земляные работы с отсыпкой подушки из песка.

  3. Установка (с армированием либо без).

  4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

  1. ФБС – сплошные рядовые.

  2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.

  3. ФБВ – с вырезом по длине под коммуникации.

  4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ

Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

ФБС: характеристика материала

ФБС – бетонные фундаментные блоки без пустот (сплошные), которые изготавливаются из тяжелого бетона с армированием, имеют заданную геометрическую форму (параллелепипед). Материал обладает высокой прочностью, надёжностью, долговечностью, благодаря своему составу может выдерживать значительные нагрузки, устойчив к низким температурам в зимний период, его аналогом практически является монолит из железобетона.

Блоки ФБС

Укладка ФБС упрощается благодаря унифицированным размерам и жесткой форме, однако требует наличия специальной грузоподъемной техники. Для захвата блока при транспортировке и укладке железобетонная конструкция может снабжаться специальными проушинами.

Скрепление блоков ФБС между собой осуществляется жидким бетонным раствором, для лучшего сцепления соседних элементов в торцах стенок предусмотрены специальные выемки.

Застывший в монолит бетон делает идеальным соединения стыков. Правильно забетонированные штучные блоки фундамента или стен подвала не уступают по прочности монолитным бетонным конструкциям (монолит). Блоки ФБС используются для устройства фундаментов и стен дома и подвальных этажей дома, но конструкция может быть востребована при проведении других строительных работ (кладка стен, перекрытий, работы по благоустройству территории).

Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:

  • высота — не более 58 см;
  • ширина — 60, 50, 40 и 30 см;
  • длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:

  • звукоизоляцию;
  • теплопроводность;
  • отсутствие негативного воздействия внешних факторов;
  • простоту монтажа;
  • широкий ассортимент;
  • устойчивость к перепадам температур;
  • долгий срок эксплуатации;
  • высокую прочность и надежность;
  • небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков

Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:

  1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
  2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.

Фундаментно-строительные блоки (по конструкции) бывают:

  1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
  2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
  3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

  1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
  2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
  3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Предпочтительные типы грунтов

Сборные фундаменты не устраивают на просадочных и сильнопучинистых грунтах из-за слабой степени противодействия изгибающим нагрузкам. При этом не следует путать случаи, когда из ФБС собирают несущую основу и варианты использования блоков для сооружения стен цоколя. В последнем случае опорную функцию выполняют не сами блоки, а лента НЗЛФ или монолитная плита под ними.

Укладка фундаментный блоков на монолитную плиту

Строительство фундамента из блоков по базовой технологии показано для сухих и тугопластичных подстилающих грунтов, несущая способность которых в пересчёте на площадь опирания и массу постройки обеспечивает коэффициент надёжности порядка 1,2–1,4. В целом можно рекомендовать заложение сборного фундамента без ростверка при несущей способности грунта не менее 4,5 кг/см2.

Устройство монолитного армопояса под укладку блоков ФБС

Если плотность подстилающего грунта обеспечивает несущую способность порядка 3,8–4 кг/см2 (супесь, жирные глины) или пересчёт на массу и площадь опирания не гарантирует положительного коэффициента надёжности, фундамент следует укладывать поверх песчано-гравийной подготовки трапециевидного профиля. При коэффициенте надёжности меньше 1 ФБС можно укладывать только на ростверк или, как минимум, расширенную подбетонку.
