Особенности регулировки пластиковых окон разных видов

Регулирование прижима и ремонт ручки

Чтобы убедиться в существовании проблемы плотности закрывания оконной створки, достаточно взять спичку и зажечь возле щели. Если пламя будет колебаться, то сомнений никаких нет — окно продувает, запуская в квартиру сквозняк. Регулировку возможно осуществить эксцентриками, которые прижимают створку по периметру к оконной раме. Движение по часовой обеспечит плотный прижим, однако, не стоит переусердствовать. К тому же желательно, чтобы все прижимные элементы находились в одном положении. Специальная риска позволяет определить степень плотности прижима створки: ее направленность к уплотнителю свидетельствует о достаточном уровне.

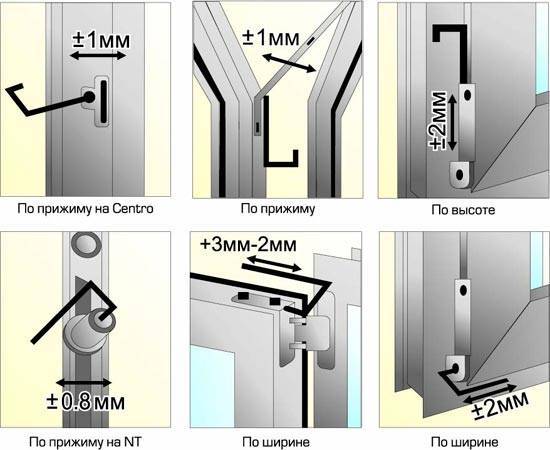

Виды типовой регулировки пластиковых окон, которые можно произвести своими руками

Некоторые конфигурации пластиковых изделий предполагают вращение эксцентриков посредством плоскогубцев, другие же — осуществляют регулировку посредством пластин. Об уровне прижима последних будет очевидно исходя из положения язычка в прижимном механизме: выдвинутый элемент свидетельствует о плотном прижатии к раме.

После понимания принципа регулировки, владелец может на свое усмотрение ослаблять прижимный механизм в летний сезон, и подкручивать его в зимний. Это позволит несколько продлить срок службы резиновых уплотнителей. И да, следует помнить, что процедуру прижима следует осуществлять до значения 0,8 мм.

Для осуществления замены элемента оконной ручки, достаточно провернуть его основание под прямым углом. Дальнейшим действием будет откручивание винтов, которые держали старую ручку. Тем же способом устанавливается новая деталь. Дополнительно можно под основанием установить гребенку или, так называемый, детский замок.

Если же неисправность связана с блокиратором ручки (когда она просто не поворачивается), то либо прижимается металлическая пластинка к уплотнителю, либо — язычок, расположенный несколько ниже. Если же данные действия не помогают, то вполне вероятно возникновение деформации вследствие температурных перепадов. В таких ситуациях язычок просто не контактирует с ответным элементом в раме. Чтобы устранить неисправность, следует воспользоваться пластиковой подкладкой, которую устанавливают между ответным элементом и рамой.

Ну а если поворот ручки осуществляется туго, то деталям механизма просто нужна смазка. Подходит обычное машинное масло.

В большинстве случаев регулировка окна не требует особых навыков

Как отрегулировать окно чтобы не дуло

Время от времени, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны из-под створки дует и подмена резинки ничего не дает. Это случается обычно при усадке дома. В данном случае молвят, что окно проседает. Когда это происходит, пропадает контакт запорного выступа и ответной пластинки. При повороте ручки выступ-цапфа должна зайти за пластинку, прижав створку. Если этого не происходит и появляются сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимающие выступы)

При проседании пластикового окна регулировка другая: необходимо двинуть створку в стону, чтоб те выступы, которые не достают до пластинок, зацепились за их.

Поначалу нужно обусловиться, какие из цапф не дотягиваются до запорных пластинок. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается недвижной, если нет двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону нужно двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Здесь есть две регулировки: одна в горизонтальной плоскости двигается поближе к петле либо далее от нее, и 2-ая в вертикальной поднимает либо опускает створку на пару мм.

Чтоб двинуть нижнюю часть створки поближе либо далее к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (время от времени под &звездочку&).

Регулировка нижней петли пластикового окна либо двери

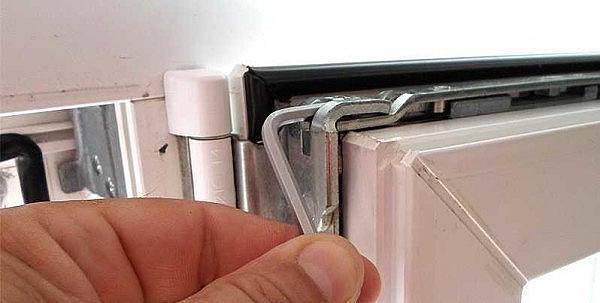

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против отодвигается. Подвинув незначительно створку, пробуйте ее закрыть/открыть. Как итог достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, возвратите все в начальное положение: это не та регулировка.

Этим винтом можно поправить положение, если при закрывании окна створка задевает раму понизу. Чуток приблизив ее к петле, вы убрите эту неисправность.

На нижней петле есть 2-ой регулирующий винт. Чтоб до него добраться, нужно створку поставить на проветривание и снять декоративную накладку. Она снимается просто, необходимо нижний край незначительно оттянуть на себя (на 1-2 мм) и подтянуть ее ввысь. Сняв защитный колпачок, в высшей части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка мало приподнимается, против опускается.

Изменение положения створки по вертикали

Тщательно поведано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в последующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций в виде запорной петли или язычка (смотрите на фото ниже).

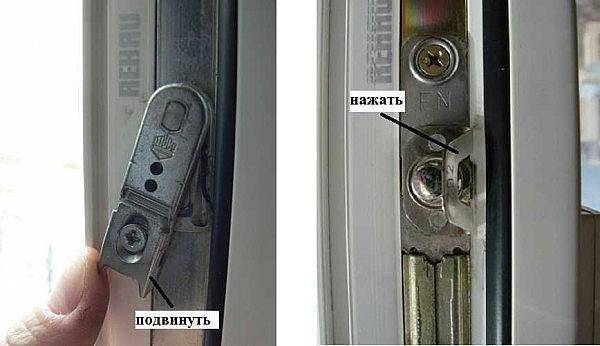

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Какие инструменты потребуются, чтобы подтянуть створки?

Для регулировки петльного механиза оконной конструкции требуется набор простых инструментов, который должен быть в наличии у каждого домашнего мастера:

  • Стамески с острой кромкой или строительный нож для удобного демонтажа пластиковой накладки без её повреждения.
  • Плоскогубцы, при необходимости захвата декоративных накладок, в случае возникновения проблем с их снятием.
  • Шуруповёрт с набором бит, если сложная регулировка невозможна без демонтажа створки, либо требуется мелкий ремонт фурнитуры.
  • Отвёртка с шлицевым или крестообразным наконечником для вращения регулировочных винтов.
  • Г-образный внутренний шестигранный ключ, либо «звёздочка», при наличии соответствующей головки на регулировочном винте.
  • Маслёнка для смазки всей фурнитуры по завершении регулировки.
  • При выправлении перекоса или провисания, может понадобиться лазерный или пузырьковый уровень.

Что делать, если оконную ручку заклинило

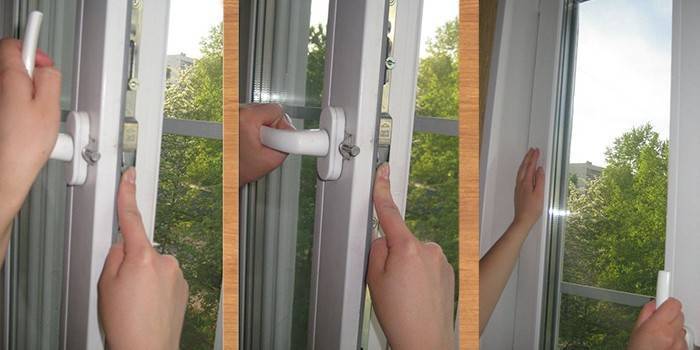

Среди возможных поломок механизма запирания может произойти заклинивание ручки. Прикладывать большие усилия к ручке для открытия при этом не стоит – фурнитуру надо беречь для продления срока эксплуатации. Заклинивание возможно в трех ситуациях – окно открыто на проветривание, распахнуто или закрыто. Если ручку клинит в первых двух случаях, возможен перекос при открывании или срабатывание специального блокиратора. Если створка висит на одной нижней петле, необходимо проделать следующие операции:

  • поверните ручку вверх;
  • прижав верхнюю петлю к раме, установите ручку вправо;
  • закройте окно и поверните ручку вниз;
  • прижимая створку к раме, аккуратно поверните ручку вверх и откройте на проветривание.

Срабатывание блокиратора поворота может произойти в результате резкого поворота ручки на большой угол при открывании. Снятие блокировки производится нажатием разблокирующей кнопки или поворотом соответствующего рычага. Его расположение можно узнать на сайте компании-разработчика вашей фурнитуры. Если возникают сложности с открыванием, попробуйте сильно придавить створку к раме и повернуть ручку.

Тугое проворачивание или заклинивание ручки при закрытом окне возможно при усадке и сильном (более 2-3 мм) проседании оконного или дверного проема. Это крайне редкий и сложный случай, который может привести к скосу рамы или поломке механизма. Без специалистов строительной компании или установщиков решить эту проблему простыми регулировками не удастся. Возможно заклинивание по причине отсутствия смазки затворного механизма. Для предупреждения этого и увеличения срока эксплуатации техническое обслуживание желательно производить один-два раза в год.

Необходимые инструменты

Для того чтобы регулировка пластиковых окон своими руками могла быть проведена без особых усилий, необходимо иметь или приобрести некоторые инструменты. В процессе работ придется пользоваться:

  1. шестигранным ключом, размером 4мм;
  2. насадками к отвертке «звездочка»;
  3. отверткой крестового типа с №3 или №4;
  4. плоскогубцами;
  5. техническим маслом или WD40.

Касаемо насадок, которые используются для отвертки, то они будут необходимы лишь в определенных видах окон, в основном можно обходиться и без них, однако наличие их не помешает, ведь знать заранее, что они пригодятся без специальных знаний оконного вида невозможно.

Использование мебельного ключа, который назван шестигранным, будет гораздо удобнее, если он имеет помимо характерной ему формы (буква Г) дополнительно загнутый верхний край, но использовать такой ключ обычного вида тоже можно.

Без обычной отвертки крестового типа обойтись в таком деле нельзя, потому что все имеющиеся части фурнитуры прикреплены к выдвигающейся оконной раме болтами, которые предназначены для крестовой отвертки. В большинстве случаев регулировать окна приходится лишь в каретках роликового типа, где выставляется необходимое для работы расстояние.

Кроме инструмента, без которого регулировка пластиковых окон своими руками не может быть проведена, лучше еще дополнительно заранее ознакомиться с основными регулировочными точками, это колоссально облегчит труд.

ЭлементРегулировка
Нижняя петляВ этом механизме находится регулировочный элемент для того, чтобы корректировать положение открытого окна в вертикальной плоскости, а также в горизонтальной плоскости угол снизу створки.
Верхняя петляВ этом механизме происходит регулирование створки в ее верхней части.
Запорная цапфаСила, с которой осуществляется прижим одной части окна к другой, происходит в одной из указанных частей механизма.

Зимний и летний режим

Современные стеклопакеты отличаются наличием двух режимов работы:

  1. Зимнего.
  2. Летнего.

Подобная опция позволяет отрегулировать состояние ПВХ-конструкции с учетом сезонных условий. Однако не все владельцы частных домов и квартир знают о наличии регулируемых механизмов. Кроме того, такая возможность определяется используемой фурнитурой. Поэтому только передовые модификации могут работать в разных режимах, сохраняя тепло в холодную пору года, но пропуская свежий воздух летом.

По умолчанию настраивается стандартный режим со средним прижатием створки и центральным расположением эксцентрика. Подобная регулировка окон остается эффективной и в зимний период, и в летнее время. С ее помощью обеспечивается нормальный уровень прижатия уплотнительного слоя.

Летняя регулировка створок отличается меньшей плотностью фиксации. В таком состоянии конструкция пропускает воздух, способствуя нормальному обмену воздушных масс. Это обеспечивает эффект микропроветривания и сохраняет комфортный микроклимат в жаркую погоду. Продолжительная эксплуатация летнего режима благотворно влияет на состояние ПВХ-систем, особенно после долгой зимы.

Зная, как отрегулировать пластиковые окна, можно продлить срок их службы. Принцип настройки заключается в сжатии утеплительного материала зимой, и расширении летом. Действие защищает фурнитуру и сопутствующие детали от износа, а еще поддерживает внутренний микроклимат.

В некоторых случаях створка смещается, что приводит к понижению температуры в холодную пору, но застою воздуха летом. Чтобы устранить дефект, следует провести регулировку оконной фурнитуры и проверить раму. На этапе монтажа окон мастера оценивают размещение створок в разных режимах, а также проверяют, нет ли зазоров между элементами конструкциями. Но даже профессиональный монтаж не гарантирует, что в процессе эксплуатации детали потеряют фиксацию.

Подобные явления замечаются и при летнем монтаже. Однако изначально происходит сжатие материала при охлаждении воздуха, а потом постепенное расширение. Исключить такие процессы нельзя, поэтому в конструкциях появляются зазоры.

Регулировка пластиковых окон своими руками нужна и по следующим причинам:

  1. Зимой вместе со сквозняками в здание попадает морозный воздух, а летом пыль
  2. Неправильно настроенные створки негативно сказываются на состоянии петель.
  3. В режиме проветривания детали начнут заклинивать.
  1. Бюджетные детали – отличаются невысокой стоимостью и предназначаются только для открытия или закрытия окна.
  2. Стандартный пакет – дополняется защитными элементами и механизмами для корректировки режима работы.
  3. Специализированная фурнитура – наиболее расширенная комплектация с противовзломными деталями и приспособлениями для управления режимами. Регулировка окон пластиковых в таких моделях осуществляется максимально быстро.

Инструкция по регулировке пластиковых окон предусматривает предварительное определение положения фурнитуры. Для выполнения таких действий используют разные методы:

  1. Подготавливаем бумажный лист и закрепляем его между рамой и створкой, чтобы один кончик находился извне помещения.
  2. Закрываем окно.
  3. Тянем лист на себя.

Кроме того, можно оценить текущее положение с помощью визуального осмотра. Для этого следует посмотреть на круглую цапфу и найти там маркировку в виде черточки, точки или звездочки. Если графический элемент направлен в сторону помещения – это подтверждает активацию режима «лето». Направление отметки на улицу указывает на параметры зимней эксплуатации.

Цапфы могут быть как круглыми, так и овальными. В таких случаях используемый режим определяется с помощью положения эксцентрика. Если он установлен вертикально, окна настроены на летний сезон, если горизонтально – на зимний.

После оценки состояния окна регулировка выполняется по общепринятым схемам.

Как отрегулировать самостоятельно?

Основное правило при выставлении режимов пластикового окна – если есть несколько цапф на створке, то они должны подкручиваться в идентичное положение, иначе возникнет неравномерность прилегания, при котором не только не будет работать нужный режим, но это со временем спровоцирует перекос, провисание.

  1. Первый вариант:

    • вверх, строго по центру или с небольшим наклоном в сторону комнаты – усредненный режим (стандартный, нейтральный, весна-осень);
    • влево (в сторону улицы) – зимний;
    • вправо (в сторону помещения) – летний.
  2. Второй вариант:

    • в сторону комнаты – зимний;
    • вниз по центру – нейтральный;
    • в сторону улицы – летний.
  3. Если стоит особая фурнитура и настройка производится не поворачиванием рычажка, а перемещением его вниз/вверх, что бывает редко, но все-таки иногда встречается, то значения такие: верхняя позиция – лето, средняя – нейтральная, низ – зима.
  4. Некоторые производители утапливают цапфы, то есть рычажок надо сначала вытянуть, повернуть и задвинуть назад.
  5. Если эксцентрик в форме овала: лето (слабый прижим) – концы по вертикали; нейтрально (средний) – по вертикали, но верхний конец под небольшим углом в сторону помещения; зима (сильный) – концы по горизонтали. Могут быть разные варианты, поэтому следует читать инструкции к конкретной модели фурнитуры, а также в сети такую информацию по конкретной обвязке легко можно найти.

Режимы пластиковых окон – какие бывают и что это такое

  1. Зимний режим пластиковых окон – этот режим позволяет обеспечить более плотное прилегание рамки створки окна к оконной раме и, соответственно, способствует сбережению тепла в зимнее время года;
  2. Летний режим пластиковых окон – отличается менее плотным прилеганием створки, что обеспечивает возможность постоянной циркуляции воздуха между помещением и окружающей средой, т.е. позволяет реализовать режим микропроветривания.
  3. Стандартное положение (режим среднего прижатия створки к раме – эксцентрик находится посредине), как правило, окно со стеклопакетом в таком режиме одинаково хорошо работает и зимой, и летом, обеспечивая оптимальное прижимание уплотнителя.

Зачем нужна регулировка режимов пластиковых окон

Установка режимов дает возможность продлить срок службы окна. Регулировка позволяет менять степень прилегания створки к раме. Ведь в зимнее время материал сжимается, а летом расширяется. Регулирование фурнитуры ПВХ окна дает возможность снизить износ уплотнителя и крепежных деталей.

Кроме того, к числу причин, по которые нужно менять режимы, относятся:

дует из окна. Холодный воздух зимой или пыль летом – это то, чего стремятся избежать, устанавливая новое окно;

плохо открывается/закрывается створка. Например, если пластиковое окно заклинило в режиме проветривания, то одной из причин может быть – неправильно установленный режим;

провисание оконной створки. Является следствием износа петель, устраняется путем перехода в зимний режим или замены фурнитуры.

Возможность перехода между режимами реализована в фурнитуре известных производителей, типа: Maco, Roto, Siegenia Aubi, GU. Однако сегодня, настройка фурнитуры – это скорее правило, нежели исключение, для всей фурнитуры классом выше бюджетного.

Как определить, есть ли возможность перевести окна в зимний режим?

Зачастую при установке пользователь не получает информацию о возможностях оконной фурнитуры. Чтобы понять, предусмотрен ли перевод в разные режимы для конкретного ПВХ окна, нужно изучить внешний вид (маркировка) фурнитуры, в частности цапфы.

Цапфа или эксцентрик – это элемент фурнитуры, позволяющий регулировать степень прижима створки к оконной раме. Расположена она сбоку створки.

Регулировка оконного эксцентрика для перевода окна на зимний режим

Если на поверхности цапфы обозначены отверстия для ключа (в виде звездочки, отвертки, шестигранника) или же цапфа имеет овальную форму, это указывает на то, что данная фурнитура предоставляет возможность эксплуатации окна в разных сезонных режимах.

Виды оконных цапф

Овальная оконная цапфа

Нужно ли переводить окна на зимний режим?

Осенью, с приближением холодов, рекомендуется перевод фурнитуры в зимний режим. В противном случае, велика вероятность появления поддувания со стороны створки. Если уплотнитель находится в хорошем состоянии, можно оставлять окно на летнем режиме. В период потепления, перевод фурнитуры в летний режим, способствует снижению давления (нагрузки) на уплотнитель и является обязательным условием ее длительной эксплуатации.

Примечание. Производители рекомендуют эксплуатацию окна в летнем режиме круглый год. Если нет предпосылок для перевода в зимний режим, его выполнять необязательно.

Как определить в каком режиме пластиковые окна?

Есть два способа проверить в каком режиме работает окно:

Оценить степень прижима створки окна к раме. Взять лист бумаги и поместить его между створкой и рамой. Если после закрытия окна зажатый лист вытягивается с минимальным усилием – значит окно настроено на летний режим, если не вытягивается (разрывается), то на зимний.

Посмотреть на положение цапфы (эксцентрика). На круглой цапфе есть черточка (точечка, звездочка), по которой можно оценить режим. Если черточка сориентирована в сторону помещения – это зимний режим, если в сторону улицы – летний.

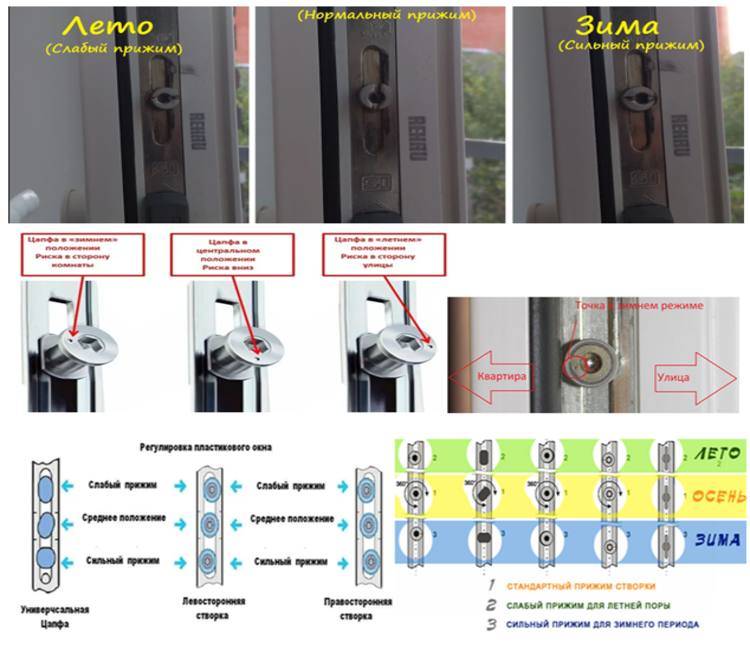

Положение эксцентрика в зимнем и летнем режиме окна

Расположение цепфы в зимнем и летнем режиме пластикового окна

Для овальных цапф действует другое правило. Если она расположена вертикально – обеспечивается слабый прижим створки к раме окна, что позволяет утверждать, о настройке окна на летний режим. Если горизонтально – сильный прижим, т.е. зимний режим.

Регулировка цапф на пластиковых окнах — разные режимы прижима оконной створки

Повысить работоспособность окна

Стеклопакеты — лучший способ остекления. Ваш дом надёжно защищён от холода, шума с улицы и пыли. При правильном уходе окна ПВХ прослужат вам десятилетиями. Обслуживание состоит не только в мытье, но и в систематической профилактике:

  • очистка уплотнителя от грязи;
  • смазка резины спецсотавом на основе силикона;
  • соблюдение режима зима лето;
  • тестирование/регулировка петель.

Очистка окон, замена уплотнителя, смена режимов зима/лето в зависимости от сезона продлит срок службы стеклопакета

Действие 1. Проверять герметичность

Желательно осмотр проводить раз в год. Потребность в этом возникает с наступлением холодной погоды — установите проблемные места, влияющие на герметичность конструкции. Проверку стеклопакетов  нужно проводить до наступления мороза. Регулировка окон самостоятельно выполняется за несколько минут.

Три способа проверки:​

Способ 1. Проверка рукой

В холодную погоду поступление холода с улицы можно почувствовать без всяких приспособлений.

Закройте окно — сворки к раме должны быть максимально прижаты.

Проведите рукой по периметру, при наличии щелей, вы почувствуете сквозняк.

В морозные дни увидите образование наледи

Способ 2. Проверка огнём

Если холода ещё не наступили, пламя спички поможет определить нарушение герметичности.

Зажжённой зажигалкой (свечкой, спичкой) медленно проводите по местам стыков.

По колебанию пламени вы легко определите проблемное место

  Способ 3. Проверка бумагой

При закрывании вставьте лист А4 между оконной створкой, плотно закройте и потяните бумагу.

Необходима регулировка, если бумага легко вытаскивается.

В окне, выставленном на режим зима, вытянуть без усилий или обрыва не получится

Действие 2. Изучение конструкции

Перед работой нужно найти регулировочный винт и выяснить, как он функционирует. Обычно мастер-установщик демонстрирует работу механизмов и объясняет хозяину способ регулировки окон. Если этого не произошло, нужно разобраться с системой самостоятельно.

Для удержания тепла основное значение имеют петли и винт цапфа, изменяющий степень прижима. Чаще это эксцентрик, являющийся частью запорного механизма

От положения цапфы зависит надёжность и качество работоспособности пластиковых окон. В зависимости от конструкции деталь выглядит по-разному.

Цапфа
элемент фурнитуры, позволяющий регулировать степень прижима створки к оконной раме

Распространённые виды цапф и способы регулировки прижима:​​

Вариант 1. Овальные эксцентрики

Механизм крупный, легкоуправляемый, эксцентрик овальной формы.

По форме легко определить нужное положение. Производятся под брендом Масо.

Для регулировки нужны пассатижи или круглогубцы, гаечный ключ

  Вариант 2. Круглые эксцентрики

Механизм характеризуется надёжностью и прочностью. Выпускается под названием Torx.

Регулируется шлицевой отвёрткой или поворотным шестигранником.

Благодаря насечке визуально несложно ориентироваться с нахождением нужного положения цапф

  Вариант 3. Стандартные

Запорные механизмы такого типа выпускаются на моделях многих компании, включая Roto.

Имеют круглую регулировочную головку.

Для работы нужен шестигранный ключ специального диаметра

Вариант 4. Ролик-эксцентрик

Надёжен в эксплуатации и прост в обращении, устанавливается двух видов: круглый и гранёный.

Нанесённые насечки помогают выставить нужное положение. С их помощью пластиковые окна зима, межсезонье, лето будут иметь различные просветы между створками.

Регулируется без специальных ключей, нужны пассатижи или гаечный ключ

Действие 3. Регулировка

Необходимость коррекции прилегания возникает в 3 случаях: после проверки на герметичность, при смене сезона или замене уплотнительной резины. Полезно знать, что при монтаже притягивающий механизм выставляется в нейтральное положение.

Для регулировки петли снимите с неё маскирующую насадку. Для усиления прилегания поворачивайте винт по часовой стрелке, проверяя результат. Окно может быть закрыто, ручки окна максимально опущены вниз.

Под заглушкой петли вы увидите винт для регулировкиЕсли откосы мешают подобраться к винту — откройте створку и выполните работу снаружи. У верхней петли манипуляции проходят с применением лестницы или табурета.
