Подушка под ленту
В продаже на сегодняшний день можно найти огромный выбор готовых жб фундаментных подушек. Конструктивно они представляют собой трапецеидальные изделия из тяжелого бетона армированного сетчатым каркасом. Такие блоки оптимизируют нагрузку на низ фундамента и снижают давление строения на грунт.
Кроме этого, монтаж готовых блоков снижает трудозатраты при строительстве. Фундаментные подушки кладут на песчаную подсыпку и соединяют цементным раствором. В дальнейшем на них устанавливаются уже фундаментные блоки.
Фундаментная подушка
Специалисты советуют закладывать подушку под любую ленту, не взирая на её размеры и глубину. Под ленту можно заложить любую подоснову: бетонную, ЖБИ, песчаную, гравийную, комбинированную. Какой конкретно материал можно использовать зависит только от свойств почвогрунта в пятне строительства, УГВ и бюджетных возможностей будущего домовладельца.
Самым распространенным способом устройства подушки является песчаная технология, наиболее подходящая для устойчивых грунтов с достаточно низким УГВ. Тщательная послойная трамбовка песчаного основания предотвратит ее проседание. Песок накидывается слоями по 10-20см и уплотняется катком или трамбовкой до примерной плотности 1,6т на кубический метр. Такой плотности невозможно добиться утаптыванием, поэтому лучше спецтехнику взять в аренду. Прокатывать песок обычно приходится 5-6 раз.
Видео — Когда и как делать песчаную подушку под фундамент
Кроме тщательно утрамбованной песчаной прослойки, можно использовать смесовый материал. Смесь песка и гравия должна быть в следующем процентном содержании: 40% песка, 60% гравия фракцией 20-40 мм. Такая подложка в трамбовке не нуждается. Это отличный вариант для одноэтажного кирпичного и любых домов построенных из легких стройматериала: бруса, газобетона и пр. В капстроительстве увеличивать габариты подушки под ленту бесполезно. Однозначно в качестве подложки нужно использовать бетон.
Какие размеры будут подходящими:
- независимо от материала для ее создания выбранного толщина подушки под ленту должна быть в 3 раза больше площади нижней части стены фундамента;
- ширина подушки ленты зависит от устойчивости почвогрунта. На песке она может быть 50 см-60 см, на суглинке или супеси — 80 см;
- если планируется устройство подвала, подушка под ним должна быть такого же размера, как и под фундаментом.
Так как под ленту чаще всего засыпается песчаная подушка, давайте рассмотрим этапы организации работ при ее устройстве:
- Рытье траншеи. Песчаная подушка должна выходить к нулевому уровню фундамента.
- Организация опалубки: доски также должны выходить к нулевому уровню.
- Укладка гидроизоляции: заливка битума или укладка рулонного материала. Слой гидроизоляции предотвратит капиллярный подсос влаги вглубь.
- Укладка и прессование песка слоями.
- Снятие опалубки.
- Устройство гидроизоляции по верху.
- Устройство фундамента.
Устройство подготовленной опалубки с армированием
Виды подушек под фундамент
Бетонная подушка под ленточный фундамент с готовым армированием
Создают опору под основание из следующих материалов:
- Песок;
- Щебень;
- Бетон.
Давайте остановимся на каждом виде конкретно и рассмотрим его более подробно.
Песчаная
Песчаная подушка ленточного основания
Ее используют при необходимости вложиться в минимальный бюджет. Также этот стройматериал доступен практически в любом регионе и обладает отличными показателями для подобного использования.
Сфера использования:
- Местности с глубоким уровнем залегания грунтовых вод. В противном случае существует необходимость выполнять обустройство дренажной системы – это защитит песчаный слой от размывания, а бетон от постепенного разрушения.
- Строительство домов или других сооружений, выполненных из материалов с небольшим фактическим весом. Песчаная структура плохо противостоит высоким нагрузкам, поэтому всегда стоит учитывать эффективность использования в конкретном случае.
- Песчаная подушка оптимальна для одноэтажных конструкций.
Для сооружения подушки нужно использовать исключительно песок с крупными частицами. Мелкодисперсный для таких целей использовать категорически запрещено.
Схема размещения песчаной подушки в фундаменте
Проводя ее монтаж, а вернее засыпку материала, нужно проследить за ровностью его поверхности и качеством утрамбовки. Слой должен находиться в пределах 20-40 см.
Щебеночная

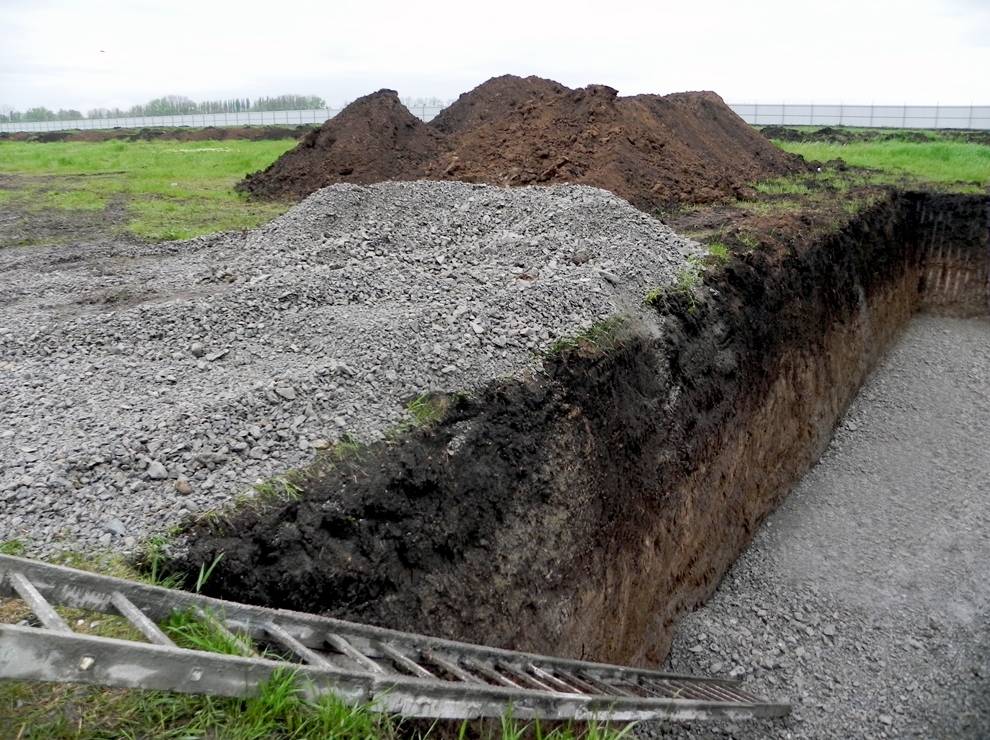

Подушка под фундамент из щебня
Может использоваться подушка под ленточный фундамент из щебня, а также для других видов основания при необходимости обустроить поверхность, которая обладает возможностью противостоять высоким нагрузкам.
В зависимости от условий использования может применяться щебень разных фракций и из различных каменных пород.
Бетонная подготовка с помощью такого материала выполняется следующим образом:
- Для начала поверхность грунта выравнивают с помощью песка. Достаточно засыпать и утрамбовать слой в пределах 11-15 см – он используется исключительно для повышения плотности прилегания следующего слоя к поверхности грунта. Отлично, если для трамбовки используется специализированное оборудование. Как уже говорилось ранее, стоит использовать исключительно крупный песок.
- После того как проведено уплотнение первого слоя и его поверхность максимально ровная, выполняется засыпка щебня оптимальной для конкретных условий фракции. Ширина слоя в большинстве случаев составляет 20 см.
- Щебень также уплотняется с помощью специального оборудования.

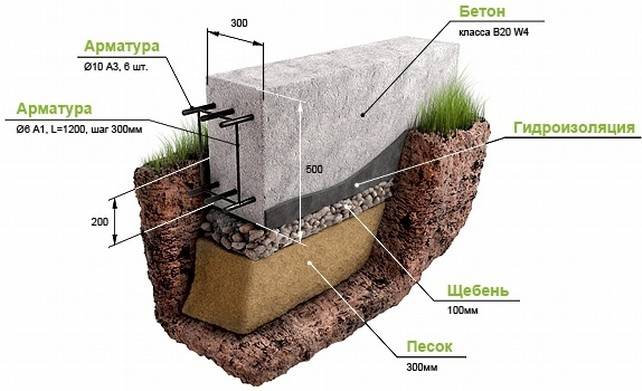

Так выглядит схема создания песчано-гравийной подушки
Для создания оптимальной подушки рассчитывают размеры фундамента и создают его подстилку на 30 см больше полученного значения – только в таком случае можно добиться устойчивости конструкции под воздействием веса сооружения.
Бетонная

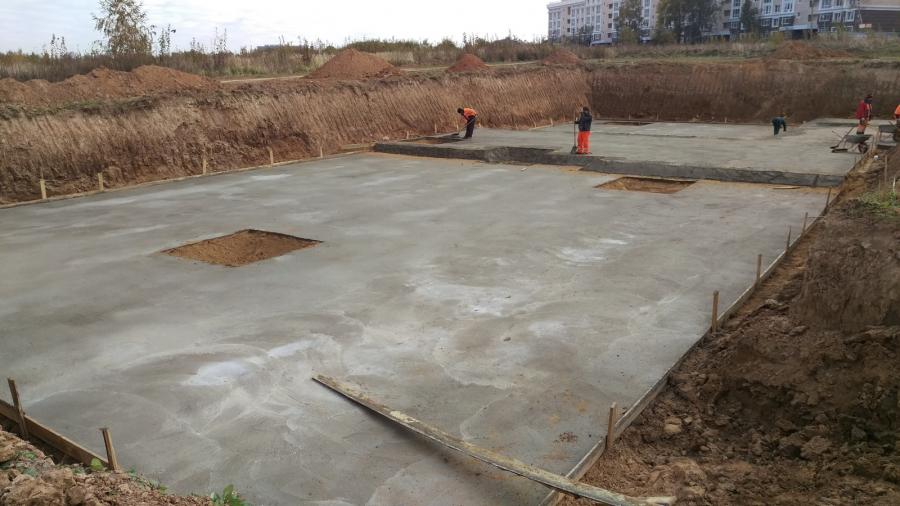

Бетонная подготовка
Вариант по праву считается самым надежным и применяется в случаях необходимости получить основание с максимальной возможностью выдерживать несущую нагрузку. Недостатком подготовки с использованием бетона можно назвать ее стоимость – это обусловлено потребностью в покупке дополнительного количества цемента определенной марки.
Монтаж выполняется по такому алгоритму:
Для начала в уже подготовленный котлован засыпается небольшой слой (около 10 см) щебня. Он выполняет задачу черновой подстилки
Особое внимание стоит уделить его утрамбовке – она должна быть выполнена на высочайшем уровне. Естественно, что этого нельзя добиться без специальных утрамбовывающих агрегатов.
Проводится монтаж опалубки из досок на уровне, который равен нижней отметке будущего основания – это позволяет выполнять бетонную подготовку с точностью до пол сантиметра
Учитывая массу бетона, стоит позаботиться об укреплении конструкции из досок – надежная фиксация позволит предотвратить деформации и неравномерное распространение раствора.
В зависимости от конкретных условий строительства проводится армирование прутками нужного сечения. Как правило, они увязываются в виде сетки с шагом в 1.5-2 см.
Готовая к заливке траншея заполняется цементным раствором. Для его уплотнения применяют специальные устройства вибрирующего типа (называется булавой) – под его воздействием воздушные пузырьки выходят наружу.
Выполняется выравнивание поверхности бетонной подготовки.

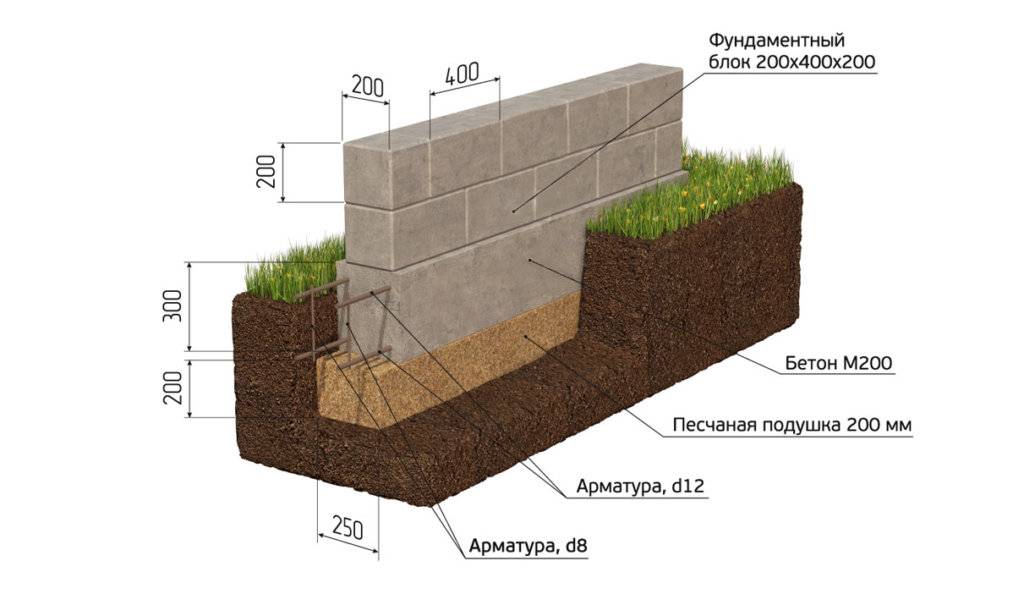

Бетонная подушка под блоки
Хоть и такая подушка требует максимального количества материальных затрат, но в некоторых ситуациях без ее наличия обойтись невозможно.
Железобетонная подушка под ленточный фундамент создается с учетом особых требований, которые стоит рассмотреть отдельным пунктом.
Обязательно ли делать подсыпку песком под фундамент, рассказывают эксперты FORUMHOUSE
Одной из самых популярных веток на FORUMHOUSE является раздел о фундаментах, ведь наши эксперты всегда готовы ответить на любой вопрос. Многие начинающие застройщики интересуются, зачем нужна песчаная подушка под фундамент и нужна ли она вообще. В этой статье мы будем искать ответ на данный вопрос.
Песчаная подсыпка делается сплошь и рядом при большинстве работ с основанием дома. Но одни строители полагают, что она обязательна во всех случаях, другие – что только при определённых условиях, а в остальных случаях просто вредна.
Нужна ли подушка под ленточный фундамент
Песчаная подушка под ленточное основание дома делается практически всеми, поскольку кажется гарантией его прочности и долговечности. Однако песок в вырытую траншею многие могут засыпать, руководствуясь принципом: «чем больше, тем лучше, ведь так делают все». Не учитывается ни геология участка, ни особенности грунта и его несущая способность, ни уровень грунтовых вод.
Я читал, что ленточный фундамент должен опираться на неразрушенный (нетронутый) слой грунта, и песчаная подушка ему не требуется. Но многие мои знакомые перед заливкой ее делали. На вопрос «зачем» отвечают – «видели у соседей».
Чтобы внести ясность, надо чётко для себя определить: о каком типе ленточного основания дома идёт речь. А именно:
- малозаглублённом – МЗФЛ;
- заложенном ниже глубины промерзания;
- монолитном;
- сборном из блоков ФБС.
Каждый из этих четырёх видов требует индивидуального подхода при подготовке основания.
Для чего нужна подушка из песка под монолитный фундамент
Подушка под ленточный фундамент может не делаться, если речь идёт о монолитном основании. Но только при соблюдении следующих условий:
- Грунт непучинистый;
- Грунт под основанием песчаный;
- Лента заливается ниже глубины промерзания, с бетонной подготовкой под подошвой;
Для сборного основания, из блоков ФБС песчаная подушка просто необходима, т.к. только песком можно выровнять все неровности, которые остались после выборки (т.е. снятия разрыхлённого слоя) грунта. Только песок можно уплотнить практически до природной плотности.
Если этого не сделать, то фундаментный блок ляжет на грунт неровно (не всей поверхностью подошвы), и под ним могут оказаться пустоты. Это приведёт к неравномерному давлению основания дома на грунт. Соответственно, увеличивается вероятность его неравномерной просадки.
При устройстве сборного фундамента выполняется песчаная подготовка толщиной в 10-15 см.
Зачем нужна подушка под ленточное основание
Я как-то спросил у главного инженера строительной фирмы, зачем в фундамент песчаная подушка.Он сказал: чтобы выровнять основание под «0» и для экономии бетона.
Если устраивается монолитное ленточное основание, то добиваться «зеркального» основания уже не нужно, т.к. в силу пластичности заливаемый бетон заполняет все неровности. Соответственно, подошва основания будет опираться на почву всей своей поверхностью и перераспределит нагрузку на грунт.
Когда речь заходит о МЗФЛ, то песчаная подушка необходима, т.к. с её помощью пучинистый грунт заменяется на непучинистый. Причём, МЗФЛ требует устройства дренажной системы, утеплённой отмостки и утепления самого фундамента. Эти меры минимизируют силы морозного пучения, действующие на него.
При устройстве песчаной подушки важно понять, какой грунт находится под будущим основанием. Если почва с невысокой водопроницаемостью (это в первую очередь касается суглинков и глин), то песок, являясь менее плотным, станет местом, где постоянно будет скапливаться вода. Результат – со временем несущая способность постоянно переувлажнённого грунта уменьшится, что может привести к просадке фундамента
Результат – со временем несущая способность постоянно переувлажнённого грунта уменьшится, что может привести к просадке фундамента.
Вопрос применения песчаной подушки надо рассматривать, исходя из конкретных характеристик грунта, уровня УГВ, веса и конструкции здания, глубины промерзания. Нельзя считать песчаную подушку универсальным средством, подходящим для строительства любого основания, без её привязки к конкретным условиям эксплуатации здания.
Подсыпка под фундамент: песок или щебень
- 20-30 см – это минимальная толщина песчаной подушки;
- Для выравнивания основания достаточно толщины в 5-10 см;
- Для засыпки лучше всего подходит крупнозернистый песок.
Ход работы
Подсыпка под ленточный фундамент производится следующим способом:
- Выкапывание котлована или траншеи
- Снятие плодородного слоя почвы на его поверхности (глубина 30-40 см)
- Укладка стройматериалов производится послойно. Каждый слой должен иметь толщину не более 30 см.
- Все слои хорошо утрамбовываются и проливаются водой.
- Необходимо укрепить откосы конструкции. Для этого может применяться слой грунта, каменной остмосткой, плиткой.
- Чтобы стенки конструкции не осыпались, их рекомендуется укрепить подпорками.
- Конструкция устанавливается под небольшим углом к поверхности основания (не более 3 градусов).
- Для предотвращения попадания влаги и последующего затопления необходимо соорудить систему водоотведения. Песчаная подсыпка под фундамент укрепляется водоотводными лотками, расположенными под небольшим клоном.
Виды оснований
Чтобы избежать скорого разрушения или деформации здания на пучинистых грунтах, при строительстве используется подготовка, а затем расчет, чтобы выбрать какой из нескольких видов фундаментов лучше сделать:
- массивные заглубленные ленточные фундаменты, имеющие серьезное армирование, можно залить для крупных сооружений из шлакоблока или кирпича;
- для небольших строений нужен столбчатый фундамент, какой убережет от поверхностных грунтовых вод;
- также можно сделать расчет и применить винтовые сваи;
- можно использовать плитный фундамент (подойдет монолитная плита).
Однако для всех нужен метод строительства на песчаной подушке.
Все типы фундаментов можно выполнить своими руками.
Песчаный слой под свайный или столбчатый фундамент
Для таких фундаментов своими руками, нужен песчано-гравийный способ засыпки основания.
Изначально на дно выкопанного котлована под столбчатый фундамент засыпают слой щебня или гравия. Далее, на него насыпают песок, его увлажняют, а затем тщательно утрамбовывают ручной или механической трамбовальной машиной.
Делают такую прослойку своими руками под столбчатый каркас высотой 20 — 30 см, ширина какой зависит от ширины столба фундамента, то есть на 10 — 20 см больше столба с каждой его стороны.
На готовую утрамбованную поверхность под столбчатый каркас расстилают гидроизоляцию. Это может быть полиэтилен или рубероид.
Процесс уплотнения засыпки
Зачем нужна гидроизоляция — она предотвратит впитывание засыпкой влаги из заливаемого бетонного раствора. Монолитная плита не пострадает, а армирование не испортится.
Песчаный слой под плитный фундамент
На плитном фундаменте могут быть построены такие сооружения, как баня или гараж, а также прочие мелкие хозяйственные постройки.
Зачем возводить грандиозные сооружения, если можно обойтись бюджетным способом.
Здесь песчаная прослойка засыпается по всему периметру котлована под основание плиты.
- весь котлован выравнивается;
- на 10-15 см насыпается щебень для фундамента;
- следующим слоем насыпается песок в 15 — 20 см;
- затем все трамбуется;
- в завершение укладывается гидроизоляция.
Песчаный слой под ленточный фундамент
Такой фундамент наиболее распространен в частном строительстве.
Для того чтобы сделать такую конструкцию своими руками, следует определиться с типом сооружаемого объекта, оценить окружающие условия строительства и прочие нюансы.
Например, для стандартного гаража хватит и 20 см. Опытные монтажники делают ширину засыпки на 15 см больше с каждой стороны от заливаемого фундамента.
На дно выкопанной в грунте траншеи насыпается прослойка песка. Его следует тщательно выровнять, а затем увлажнить для качественной трамбовки.
Песчаная подушка под ленточный фундамент уплотняется ручным или электрическим трамбователем.
Если на поверхности после трамбовки не остаются следы от обуви, то значит процесс был выполнен правильно.
В заключение у подушки ровняется вся горизонтальная поверхность и на нее укладывается гидроизолирующий слой.
На что следует обратить внимание?
Подытожив все вышесказанное, можно отметить основные моменты для того, чтобы правильно сделать песчаную подушку под фундамент своими руками:
- Для устройства песчаной подложки под возводимый фундамент здания, следует использовать гравелистый, крупнозернистый песок.
- Количество песка для засыпки можно рассчитать зная размеры траншеи (длину, ширину и высоту).
- Следует учитывать то, что при трамбовке объем песка уменьшится.
- Дно выкопанной траншеи следует выровнять и тщательно утрамбовать.
- Гидроизоляцией застилается дно траншеи и поверхность утрамбованной песчаной засыпки.
- Увлажнять песок следует до засыпки.
- Песок трамбуется до того момента, пока на нем не перестанут отпечатываться следы от обуви.
голоса
Рейтинг статьи
Виды подушек под фундамент
Давайте рассмотрим основные виды подушек под фундамент.
Песчаная подушка
- хорошо отводит дождевые осадки;
- впитывает грунтовые воды;
- выполняет роль амортизатора при пучении;
- повышает теплоизоляционные свойства конструкции;
- хорошо трамбуется.
Песчаная подоснова выбирается наиболее часто в следующих случаях:
- под легкие и одноэтажные постройки: дома, гаражи, хозпостройки;
- когда требуется заменить рыхлую почву под основание на более уплотненную;
- под мелкозаглубленные основания для отсечения капиллярного подсоса.
Шаг 1. Выстилается на грунт геотекстиль с запасом по краям для обертывания торцов песчаного слоя.
Шаг 2. Слой песка трамбуется.
Шаг 3. Слой песка укрывается геотекстилем сверху.
Шаг 4. На геотекстиль насыпается еще тонкий слой песка для избежания повреждения тканевой гидроизоляции острыми краями гравия.
Шаг 5. 10-20 см щебня, который трамбуется до 5-6 раз. Пирог проливается водой и трамбуется.
Такая песчано-щебеночная подоснова отлично подойдет для слабонесущих почвогрунтов. Нужно учитывать, что песчаногравийные подушки сами по себе подвержены небольшой усадке
Поэтому трамбовке нужно уделить повышенное внимание
Таким образом получаются самые крепкие подушки под фундамент.
Цены на различные виды цемента
Вариант опоры для сборных фундаментов — специальные готовые трапециевидные изделия. Внутри них находится стальной арматурный каркас. Именно фундаментные подушки применяются для строительства крупных зданий.
На выровненное и уплотненное дно ставятся блоки вплотную торцом к торцу таким образом, чтобы образовалась линия. Образовавшиеся пазухи заделываются цементно-песчаным раствором. На верхнюю плоскость устанавливаются бетонные блоки фундамента с перевязкой.
Когда нужна подушка под фундамент?
Несмотря на то, что необходимость устройства песчаной подушки редко подвергается сомнению, оказывается что она не всегда нужна, а в некоторых случаях будет даже вредить.
Размер таких пустот разный, при нагрузке на фундамент произойдет усадка, причём у каждого блока она будет разная. Из-за этого блоки могут разъехаться.
Чтобы этого не происходило под такие фундаменты действительно нужно делать песчаную подушку: она заполнит все неровности и равномерно распределит вес каждого блока.
Песчаная подушка равномерно распределяет вес фундамента.
Бетон заполняет все неровности грунта.
Для защиты от влаги целесообразнее использовать либо добавки в бетон, повышающие его влагостойкость, либо гидроизоляцию фундамента.
Этапы строительства ленточного фундамента своими руками
Строительство надежного и долговечного фундамента невозможно осуществить за один день. Все работы следует разделить на несколько этапов, которые осуществляются строго согласно своей очереди. И, конечно же, всё начинается с подготовки участка под фундамент и с выполнения разметочных работ.Подготовительный этап и разметка ленточного фундамента. На данном этапе осуществляется расчистка строительной площадки и её разравнивание чуть больше, чем площадь самого строения (на 2,5-3 метра). Затем используя рулетку, прочный шнур и металлические колья, производят разметку границ будущего основания. При этом выдерживают такую ширину фундамента, которая указана в проекте к дому, плюс небольшой запас на монтаж опалубки.
После этого осуществляется проверка диагонали прямоугольников и углов дома, если никаких отклонений нет, то между металлическими кольями натягивается шнур или толстая леска, которая будет служить в качестве обозначения границ ленточного фундамента. Точно по такому же принципу производится разметка и внутренних границ будущего сооружения.
Выполнение земляных работ. Пожалуй, самым сложным и трудозатратным этапом в строительстве ленточного фундамента, является рытье траншей и котлована. Если лишнего времени на самостоятельное выполнение всех вышеперечисленных работ нет, то лучше всего будет нанять для этих целей спецтехнику. В таком случае котлован под дом получится вырыть за 1-2 дня.
Если принято решение рыть траншеи под ленточный фундамент своими руками, то следует проконтролировать ровность дна и не допускать его отклонений по уровню. Также, обязательно нужно будет контролировать углы, они должны быть строго в районе 90 градусов, без отклонений, из-за которых впоследствии обязательно будут перекосы.
Устройство песчаной подушки под ленточный фундамент. После того, как траншеи под фундамент вырыты, а их дно должным образом выровнено, приступают к устройству песчаной подушки под фундамент. Игнорировать данный строительный процесс нельзя, так как песчаная подушка под фундамент поможет смягчить и правильно перераспределить нагрузки от будущего основания. Требуемая толщина песчаной подушки под ленточный фундамент, не менее 15 см с предварительной утрамбовкой и проливкой водой.
Монтаж опалубки и армирование
На следующем этапе осуществляется монтаж опалубки под ленточный фундамент. Заливать бетон прямо в траншею с песчаной подушкой нельзя, для этих целей необходимо установить опалубку. Делают её из подручных материалов, кто-то использует для этого двухсантиметровые по толщине доски, ну а кто-то отдает предпочтение щитами, поскольку сборка опалубки в таком случае осуществляется намного быстрее по срокам. Как бы там ни было, но собранная опалубка для ленточного фундамента своими руками должна быть без щелей и несколько выше того уровня, на который будет заливаться бетон.
Армирование ленточного фундамента — это самый ответственный процесс, связанный со строительством основания. От того насколько правильно и качественно будут выполнены работы, связанные с армированием фундамента, зависит его надёжность и долговечность. Сначала необходимо выложить на дно траншеи ряд кирпича, на который затем укладывается металлическая сетка из арматуры. Для сборки металлокаркаса используется обычная или стеклопластиковая арматура 12 мм сечением. Прутья арматуры соединяются друг с другом в виде сетки, ячейки которой должны быть размером 15 на 15 см.
Далее арматурная сетка укладывается на кирпичи
Здесь очень важно учитывать отступ с каждой стороны от фундамента до арматурной сетки. Он должен быть не менее чем в 5 см. Гидроизоляция ленточного фундамента
Гидроизоляция ленточного фундамента
Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов
Гидроизоляция ленточного фундамента. Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов.
