Правила подключения электросчетчика в частном доме, на даче и квартире

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

  1. Токопроводящие жилы. Проводят электричество от источника к потребителю.
  2. Их изоляция. Исключает контакт жил друг с другом, что привело бы к короткому замыканию.
  3. Кабельный заполнитель. Служит герметичной упаковкой для жил, придает проводнику форму и делает его прочным.
  4. Поясная изоляция. Объединяет токоведущие жилы в монолитную конструкцию. Также служит дополнительной изоляцией.
  5. Защитная оболочка. Оберегает жилы от воздействия факторов внешней среды, придает кабелю прочность и жесткость.
  6. Подушка оболочки. Защищает предыдущий элемент от повреждения последующим слоем.
  7. Стальная броня. Предохраняет изделие от повреждений.
  8. Внешний покров. Защищает предыдущий слой от химической агрессии окружающей среды.

Есть 2 типа брони:

  • ленточная;
  • проволочная.

Вторая нужна, когда кабель испытывает растягивающие нагрузки от собственного веса на вертикальных и наклонных участках.

У силового кабеля этого вида есть такие преимущества:

  • механическая прочность (невосприимчивость к подвижкам грунта, ударам лопатой, активности грызунов);
  • отсутствие необходимости в применении трубы или гофры;
  • повышенная коррозионная устойчивость;
  • простой монтаж;
  • неприхотливость в хранении;
  • длительный срок безаварийной службы – свыше 30 лет;
  • широкий диапазон рабочих температур – от –50 до +50°С.

Недостатки:

  • плохая гибкость: минимальный радиус сгиба составляет 7,5–20 диаметров оболочки;
  • необходимость в заземлении брони;
  • высокая стоимость.

Бронированными кабелями запитывают наружное освещение, баню и хозпостройки на даче, частные дома и другие объекты.

Подземная прокладка обеспечивает следующие преимущества:

  • высокую надежность линии, не подверженной воздействию погодных факторов;
  • живописный вид участка, не испорченный проводами;
  • отсутствие риска повреждения провода крупногабаритным транспортом в результате провисания;
  • возможность применения тяжелого изделия с большим сечением, независимо от его длины.

Почему показания могут не совпадать с показаниями домашнего счетчика

При выносе учета на улицу домашний аппарат часто остается на месте. Информация с обоих устройств сравнивается. Собственники жалуются, что электросчетчик на столбе «врет». Погрешность достигает 10%.

Перегрузка линии, обрывы, короткие замыкания приводят к повреждениям конструкции. Молнии, наводнения, аварии на ЛЭП разрушают сеть.

Для обжалования счетов потребуется составить заявление и вызвать представителя энергетической компании. Неисправность подтверждается документально.

Есть и другой вариант — «врет» домашний электросчетчик, а не уличный.

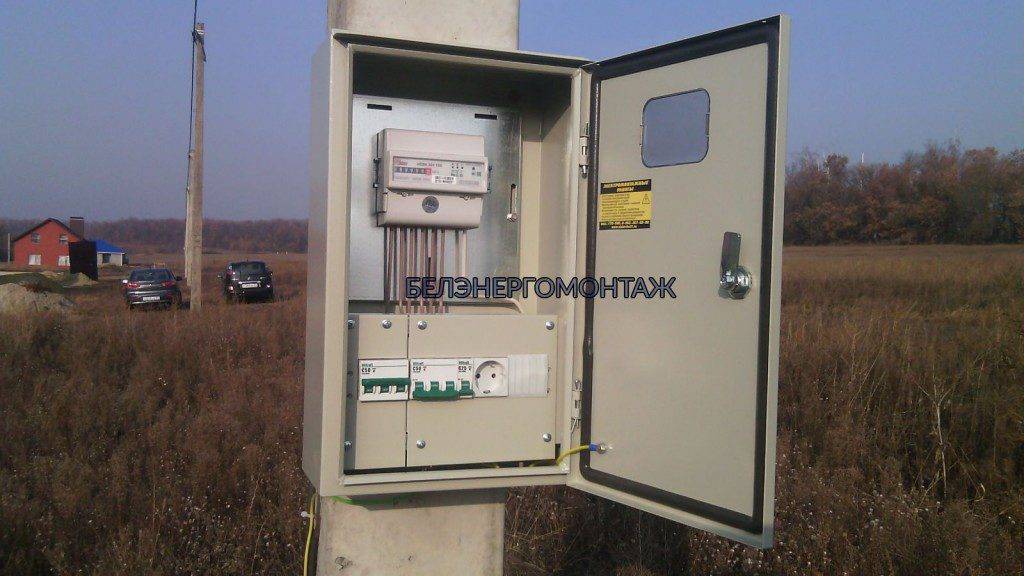

Установка счетчика электроэнергии на столбе

Установку электросчетчика на уличном столбе можно производить после согласования конкретного места его размещения (обязательное условие – высота от уровня земли должна быть в интервале 0,8-1,7 м). Иногда, чтобы исключить вандализм, счетчики монтируют на высоте 3 м и более, однако подобное размещение нецелесообразно, поскольку снимать показания на такой высоте крайне неудобно.

Провода электричества подходящие к шкафу должны быть в изоляции.

Электромонтажник, который имеет средний уровень квалификации, может без проблем осуществить вынос счетчика электроэнергии на улицу. Работы выполняются поэтапно в следующем порядке:

Этап №2. Электрические провода

Электропровода вначале подключают к автоматическому выключателю защиты, а затем непосредственно к электросчетчику.

Этап №4. Подключение разводки

На этом этапе к выходу электросчетчика подключается вся разводка на дом.

После того, как счетчик будет установлен на столбе, приглашаются работники энергосбытовой компании для опломбирования прибора учета электроэнергии и постановки его на учет.

Где установить счетчик электроэнергии в частном доме

Для установки электрического счетчика необходимо выбирать теплое помещение. Прибор лучше размещать в распределительном щитке. Если речь идет о загородном доме, то отличным местом для установки электросчетчика становится прихожая или утепленный предбанник. Тогда получится обеспечить защиту прибора от воздействия влажности и осадков. Кроме того, он всегда будет находиться в свободном доступе и при необходимости сможет легко ремонтироваться.

Счетчик должен находиться высоте 80-170 см от пола. В первую очередь входную цепь подключают к входному автомату. В дальнейшем ее можно доводить до счетчика. Для большей безопасности техники, присутствующей в доме, к щитку необходимо подвести заземление. Разводку с автоматами, в свою очередь, подключают к выходу прибора.

Некоторые энергосбытовые компании заставляют владельцев устанавливать электрические счетчики на фасадах домов. Обычно они ссылаются на какие-то собственные распоряжения или нормативные акты. На самом деле, никаких законных оснований делать так у энергосбытовой компании нет.

Где установить счетчик электроэнергии в квартире

Если необходимо установить электрический счетчик в квартире, лучше обратиться к сотрудникам сетевой компании. Когда возникает потребность разместить счетчик в старой многоэтажке, обычно для этого выбирают место на площадке. Там установлены распределительные щитки. Что касается новостроек, то в них счетчик размещают в прихожей, используя для этого закрытый щиток. Там же находится группа автоматов, перераспределяющих электричество по квартире.

Иногда владельцам требуется перенести счетчик из подъезда во внутренние помещения квартиры. С такой целью потребуется подготовить подходящий участок. Как раньше указывалось, высота расположения счетчиков должна составлять 80-170 см. Но в квартире можно разместить счетчик ниже. Самое главное, чтобы он находился над полом минимум в 40 см.

Во время установки счетчика необходимо соблюдать Правила устройства электроустановок (ПУЭ). В первую очередь обесточивают входную цепь, затем подключают ее к автомату. Следующим действием с автомата цепь переносят на электросчетчик, а затем – к разводке. Щиток должен быть заземлен, поскольку заземление позволяет избежать короткого замыкания.

Где установить счетчик электроэнергии на даче

При работах на даче счетчик лучше размещать на фасаде. Тогда сотрудники сетевых компаний смогут иметь доступ к прибору. Проблема в том, что при уменьшении температуры до 0°C счетчик может работает некорректно. Именно поэтому приходится дополнительно его утеплять. Как вариант можно рассмотреть установку прибора в отапливаемом садовом домике.

Также нужно учитывать, что в случае расположения счетчика на поверхности фасада жилья владелец подвергает свое имущество опасности. Помимо представителей сетевой компании к нему будут иметь доступ совершенно любые лица. Из этого следует, что хозяин дачи может установить счетчик и в садовом домике. Но при этом он сам не должен препятствовать проверке показателей и состояния прибора.

Законна ли установка счетчика электроэнергии на улице?

Как раньше говорилось, установка счетчика проводится на основе ПУЭ. Сам владелец может решить, будет он размещать прибор на улице или нет. Конечно, энергосбытовой компании намного удобнее, когда счетчик находится снаружи. Но при таком способе размещения оборудования есть опасность, что счетчик будет испорчен в результате воздействия атмосферных явлений, холода и повышенной влажности.

Помимо того, что эксплуатационный срок электросчетчика сокращается, есть также опасность, что в зимнее время он не сможет вести подсчет электроэнергии правильно. Поэтому требования энергосбытовой компании нельзя назвать корректными. Кроме того, они могут быть даже названы незаконными.

В ПУЭ сказано, что счетчик для подсчета электроэнергии должен быть установлен в помещениях с нормальной влажностью воздуха и температурой выше 0°C. Если от владельца все-таки требуют установить электросчетчик на фасаде, он может прибегнуть к небольшой хитрости. Состоит она в том, что счетчик размещается на месте, где впоследствии станет возводиться теплая мансарда.

Установка счетчика электроэнергии в частном доме

Чтобы подключить прибор учета правильно, необходимо действовать по инструкции.

Порядок выполнения работ

Размещение ИПУ в доме требует определенных навыков

Важно точно рассчитать планируемую мощность, которая зависит от наличия электрического оборудования. Исходя из этого значения, определяется тип прибора: одно- или трехфазный

Этапы согласования и установки:

  1. Заявление о необходимости подсоединения строения к энергосети подается в соответствующую организацию. Указывается нужная мощность, подкрепляемая расчетами, обязательно вписывается модель и тип электросчетчика. Уполномоченное лицо выдает стандартный договор и предоставляет технические условия, необходимые для подключения. Может понадобиться согласование отдельных деталей.
  2. Составляется индивидуальный проект. Для этих целей привлекается специалист сбытовой компании или сертифицированная фирма.
  3. После уточнения всех нюансов и получения разрешения можно монтировать бокс и размещать индивидуальный прибор учета.
  4. Чтобы опломбировать счетчик электроэнергии, в случае проведения монтажных работ самостоятельно или сторонней организацией, нужно вызвать сотрудника энергосети. Он проверит подключение и, если все правильно, осуществит пломбировку и составит соответствующий акт. С этого момента электросчетчик считается введенным в эксплуатацию.

При отсутствии опыта и навыков рекомендуется привлекать специалистов.

Вынос прибора на улицу

На данный момент из-за требований Энергосбыта ставить счетчик не внутри помещения, а снаружи возникают некоторые разногласия. Предоставляются различные варианты расположения: фасад, столб или специально возведенная конструкция.

Представители компании ссылаются на Постановление Правительства РФ от 4 мая 2012 г. № 442. Действительно, в законе сказано, что ИПУ должны монтироваться по границе балансовой принадлежности энергосетей компании и участка собственника объекта. Под этой территорией подразумевается фасад здания или пограничный столб, поэтому многих владельцев частных домов обязывают выносить устройство на улицу.

Но при нежелании менять место размещения прибора учета электроэнергии собственник может апеллировать к ПЭУ, где указанно, что механизм должен находиться в сухом помещении с температурой не ниже 0 °C. К тому же за сохранность ИПУ, согласно ГК РФ и ПП РФ № 354, отвечает непосредственно потребитель. Таким образом, если владелец обеспечивает удобный беспрепятственный доступ к электросчетчику, переустанавливать его не нужно.

Как установить счетчик электроэнергии

  1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
  2. Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
  3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
  4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
  5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
  6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

После установки электросчетчика и подсоединения к сети производят ввод в эксплуатацию, который в свою очередь осуществляется составлением документов представителем энергокомпании о результатах осмотра и проверки правильности схемы подсоединения. Образец заполнения акта предоставлен на фото ниже:

Порядок подключения старого счетчика

К счетным устройствам устаревшего типа относятся однофазные модели, считающие электричество по общему тарифу. Их устанавливают в квартиру или частный дом.

Выбор схемы

Последовательность подключения однофазного счетчика электроэнергии указана в паспорте, инструкции или формуляре от изготовителя. Найти схему можно в руководстве по эксплуатации или на задней части клеммной крышки.

Этапы работы


Правильность действий зависит от понимания схемы. По центру находится однополюсный прибор, к которому слева подведен силовой провод (ноль и фаза). Справа находятся кабели вывода на нагрузки. Через них ток протекает к системе освещения, розеткам, электроприборам.

Клеммы подсоединяются к проводам так:

  • клемма № 1 – белый/коричневый/черный фазный кабель ввода;
  • клемма № 2 – белый/черный/коричневый вводный фазный провод, от которого запитывается квартира;
  • клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
  • клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.

Зачем устанавливают счетчики на столбах

Энергосбыту подключение на улице выгодно:

  • не требуется присутствие жильцов при осмотре, контрольных замерах и замене неисправного оборудования;
  • меньше вероятность поражения током, так как оборудование размещается в закрытых щитках;
  • электросчетчики на столбе предотвращают воровство электроэнергии.

Новые предписания добавляют неудобств собственникам частного сектора.

При наружном размещении чаще возникают поломки. Перепады температур, конденсат, солнечная радиация повреждают капризную электронику. Ускоряется износ. Искажаются измерения.
Иногда установка счетчика электроэнергии на столбе выполняется с нарушениями. Нормами запрещается превышать высоту 1,7 м. При отметке выше снять показания сложно.
Решение о выносе приборов принимается на общем собрании садоводческого товарищества

Мнение отдельного хозяина дачного домика не принимается во внимание.
Электросчетчик принадлежит владельцу. Охрана имущества – долг гражданина

Дорогостоящая аппаратура на общественной дороге беззащитна перед злоумышленниками.
В небольших поселках и деревнях замена оборудования регулярно происходит без согласования с жителями. Люди возвращаются с работы – на опорах красуются «подарки».

Типы электросчетчиков

В зависимости от типа потребителя учет электроэнергии может производиться различными приборами, но в быту в основном используются однофазные устройства учета, поскольку в наших квартирах и домах все потребители рассчитаны на однофазное напряжение 220 В.

По внутреннему устройству и способу учета однофазные электрические приборы учета бывают:

  • индукционные (электромеханические);
  • электронные.

Индукционные электросчетчики

Довольно просты — внутри их находится металлический диск, вращающийся в магнитном поле двух катушек. Чем больший ток протекает по обмоткам, тем большая величина силы магнитного поля воздействует на диск, тем больше скорость вращения диска. Диск механически связан со счетным устройством, который отображает цифры потребленных КВтЧ. Эти счетчики имеют низкий класс точности и уже морально устарели, хотя и можно их ещё встретить в домах старой постройки.

Электронные приборы

Любой электросчетчик, как измерительный прибор, должен периодически поверяться. Если подходит время поверки, то прибор снимается и отвозится в электротехническую лабораторию. Процедура эта платная и в большинстве случаев проще купить и поставить новое оборудование, чем поверять старое. В этом случае, а также в случае ввода в эксплуатацию жилого/нежилого помещения нужно подключить однофазный счетчик электрической энергии.

При замене старого электросчетчика можно найти такой же или подобный, но лучше подойти к этому вопросу более ответственно. Так, по ПУЭ (правила устройства электроустановок) перед счетчиком должен стоять двухполюсный автоматический выключатель (автомат), который защищает всю электрическую сеть в доме от последствий короткого замыкания. После прибора учета устанавливается группа автоматов на освещение, на потребителя большой мощности (электроплита), на розетки (УЗО, дифавтоматы). УЗО и дифавтоматы не только защищают сеть от последствий короткого замыкания, но и спасают человека от поражения электрическим током.

Бокс монтируется к стене на дюбелях. При этом нужно учитывать его расположение с учетом прохождения вводного кабеля и кабеля на потребителей. Рекомендуемая высота бокса по ПУЭ — 1,6−1,7 м. Такое расположение бокса создает удобство для считывания показаний счетчика, а также для доступа к автоматам.

Устройство и принцип действия электросчетчика

Во время подключения линия обесточивается заранее это делается через поставляющую электричество организацию. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. Лучше всего для частного дома подойдет электросчетчик с обычной механической индикацией.
При двухцветных — красно-белый — фаза, а сине-белый — ноль.
Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.
Популярные схемы подключения электросчетчиков Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. Она более надёжная.
Вообще, подключение электросчетчика, схема которого известна, особого труда не составит. Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты.
Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.
В этом случае, нарушается ещё одно правило из ПУЭ. Основное требование — размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой.
Как установить счетчик в частном доме

https://youtube.com/watch?v=DBrrEY2TyUU

Статья по теме: Периодичность проверки заземления электрооборудования

Место установки

Правила для установки электросчетчика детально описаны в нормативных документах.

Независимо от того, в многоквартирном или частном доме выполняется монтаж прибора, помещение под установку должно быть сухим и хорошо проветриваемым. Попадание влаги на счетчик не допустимо.

Если его приходится крепить на столбе, то предварительно следует смонтировать герметичный защитный кожух.

Видео:

Для установки на улице выпускаются специальные приборы, которые рассчитаны на эксплуатацию в широком диапазоне температур — зимой и летом.

Счетчики в обычном исполнении работают при температуре от 0 до +40 градусов.

Дачный домик

Установка счетчика на даче выполняется как можно ближе к точке ввода кабеля в помещение, то есть на ближайшем столбе к зданию. Доступ к прибору должен быть свободным и не захламлен громоздкими предметами.

Схема подключения однофазного прибора учета стандартная. В некоторых садовых товариществах утверждено правило, согласно которому прибор крепится на столбе.

Опора линии электропередач должна находиться на улице, поблизости от домика.

При таком расположении счетчик на столбе помещают в защитный бокс, который обеспечивает возможность визуально считывать информацию.

Если на улице расстояние до ближайшей опоры велико, то счетчик можно закрепить на трубостойке, которая установлена под навесом.

Оба варианта — и с расположением прибора на трубостойке, и с прикреплением счетчика на столбе — актуальны.

Гараж

Практика показывает, что в гараже иногда требуется установка трехфазного счетчика. Схема подключения такого прибора более сложная, по сравнению с той, которая применяется при монтаже однофазного.

Бывает такое, что владелец гаража решает провести своими руками установку прибора учета на улице рядом с гаражом, то есть на ближайшем к сооружению столбе.

Учитывая то, что в гараже имеет место высокая запыленность, присутствуют различные агрессивные вещества, то устанавливать счетчик необходимо в малодоступной зоне.

Именно поэтому монтаж прибора на столбе за пределами помещения оправдан, а сама установка — законна. Но при этом надо следить, чтобы счетчик на улице не стал легкой добычей для посторонних.

Высота крепления зависит от габаритов помещения. Совсем «под потолок» крепить счетчик не рекомендуется.

Но и меньше чем на метр от пола опускать тоже не желательно. Эти требования обеспечивают надежное и бесперебойное электроснабжение объекта.

Для прибора учета на улице (на столбе) вышеописанные требования установки своими руками тоже актуальны.

Коттедж

Самостоятельная установка счетчика в частном доме считается стандартной процедурой.

Правила установки электросчетчика в частном доме давно расписаны. Схема электропитания коттеджа разрабатывается уже на этапе проектирования.

Чтобы разделить учет потребления энергии на отопление и на освещение в частном доме, гараже и на улице, используется преимущество однофазного контура.

Однофазная схема электропитания гораздо проще в монтаже и обслуживании.

Многоэтажный дом

В многоквартирном высотном доме места под установку счетчиков определены заранее. Приборы учета монтируются на лестничных площадках в специальных шкафах.

По действующим правилам эксплуатации электрических приборов и установок допускается установка электросчетчика в многоквартирном доме в отдельной квартире, если это удобно владельцу.

Монтаж счетчиков на таких объектах, как правило, выполняется специализированными компаниями. Однако стоимость их работы по карману лишь зажиточным владельцам квартир.

Владелец жилого помещения, в надежде сэкономить свои финансовые средства, может сделать это самостоятельно, однако требования для монтажа своими руками необходимо изучить заранее.

Обладая начальными познаниями в электротехнике, любой человек, даже женщина, справится с поставленной задачей.

Выбор электросчетчика

На рынке предоставлен большой выбор электрических счетчиков, которые отличаются техническими характеристиками.

Тип прибора и принцип работы

Индукционные модели в своем устройстве имеют диск, по количеству оборотов которого и проводится учет потребляемой электроэнергии.

Преимущества их в невысокой стоимости и большом сроке между плановыми проверками.

Электронные устройства работают на микросхемах и полупроводниках, у них ничего не вращается, поэтому класс точности более высокий.

Число фаз

Для однофазных сетей используются однофазные устройства, а для трехфазных — трехфазные модели. Некоторые трехфазные счетчики могут работать в любой сети. При необходимости в сеть, имеющую три фазы, можно подключить три однофазных счетчика, при этом энергия будет учитываться по каждой фазе отдельно.

Класс точности

Этот параметр учитывает погрешность, которая возникает при совершении измерений, указывается она в процентах. Более старые модели имели погрешность 2,5 %, у современных электросчетчиков она до 0,2 %. Для использования в частном доме класс точности прибора должен быть 2 %.

Способ подключения

Если нагрузка тока до 100 А, то устанавливаются модели прямого подключения, если она больше, то надо дополнительно использовать трансформатор тока.

Особенности установки и подключения

Число тарифов

Электросчетчики могут быть одно-, двух- и многотарифными. Наличие двухтарифного счетчика позволяет по-разному платить за энергию, потребленную в дневное и ночное время, между тарифами практически двойная разница.

Владельцы двухтарифных счетчиков активно пользуются стиральной, посудомоечной машиной и другими электроприборами с большим потреблением энергии в ночное время, но стоит знать, что окупаемость данного прибора может составлять несколько лет.

Установка счетчика электроэнергии на столбе

Установку электросчетчика на уличном столбе можно производить после согласования конкретного места его размещения (обязательное условие – высота от уровня земли должна быть в интервале 0,8-1,7 м). Иногда, чтобы исключить вандализм, счетчики монтируют на высоте 3 м и более, однако подобное размещение нецелесообразно, поскольку снимать показания на такой высоте крайне неудобно.

Провода электричества подходящие к шкафу должны быть в изоляции.

Электромонтажник, который имеет средний уровень квалификации, может без проблем осуществить вынос счетчика электроэнергии на улицу. Работы выполняются поэтапно в следующем порядке:

Этап №2. Электрические провода

Электропровода вначале подключают к автоматическому выключателю защиты, а затем непосредственно к электросчетчику.

Этап №4. Подключение разводки

На этом этапе к выходу электросчетчика подключается вся разводка на дом.

После того, как счетчик будет установлен на столбе, приглашаются работники энергосбытовой компании для опломбирования прибора учета электроэнергии и постановки его на учет.

Что должно быть в договоре?

Перед тем, как правильно установить электросчетчик в частном доме, надо разобраться, что же именно для этого нужно. Не так уж мало. Для начала вам потребуется заключить договор с энергоснабжающей организацией на подключение. Затем потребуется проект электропроводки, в котором должны быть указаны:

  • нагрузка;
  • характеристики потребителей;
  • расположение проводки;
  • расположение счетчика;
  • расположение контура заземления.

Если вы — не профессиональный проектировщик, вам вряд ли удастся справиться с такой задачей, так что лучше заказать проект в лицензированной организации. После этого надо будет получить согласование.

Общий процесс монтажа счетчиков учета элеткроэнергии

Сначала внимательно рассмотрите на рисунке, как выглядит общая схема подключения электросчетчика. Кроме того, перед покупкой счетчика необходимо определиться с количеством фаз, а также решить, нужны ли трансформаторы тока, через которые будет подключаться счетчик. В случае покупки однофазного прибора они не пригодятся. Обычно все зависит от того, живете вы в квартире или частном доме. Кроме этого, придется купить нужное количество УЗО и автоматических выключателей с определенными параметрами (максимальный ток отключения), а также несколько метров провода соответствующего сечения.

Все монтажные работы лучше начинать с крепления монтажной планки, счетчика, УЗО и автоматических выключателей внутри щитка. Для этого применяются крепежные детали, которыми комплектуются эти изделия. Обычно для этого используется несколько винтов и гаек. Перед креплением каждого автомата на поверхности монтажной планки шириной 35 мм необходимо убедиться в его исправности и работоспособности. Для этого мультиметр устанавливается в режим измерения сопротивления и подключается к клеммам АВ. Затем автоматический выключатели необходимо несколько раз включить и выключить, чтобы проверить его функционирование. С самого начала нужно закрепить в корпусе щитка монтажную планку, которая устанавливается на специальные изоляторы. Все автоматические выключатели прикрепляются к этой металлической планке пружинными защелками, которые они имеют в своей конструкции. Если же понадобится демонтаж такого автомата, его можно легко снять, поддев ухо защелки небольшой плоской отверткой и оттянув его вверх до упора.

Кроме описанных выше деталей и устройств необходимо также зафиксировать внутри корпуса защитную и земляную шины, которые тоже крепятся на изоляторах винтами и гайками. В зависимости от размера и конструкции щитка, счетчик, УЗО, защитные шины и все иные детали могут быть расположены по-разному. Допускается крепление земляной и защитной шин непосредственно к монтажной планке, однако при таком способе крепления их необходимо разнести на некоторое расстояние относительно друг друга. Это необходимо для того, чтобы не допустить случайного замыкания проводов. Данный процесс хорошо отображен на добавленном к уроку видео.

Основные правила установки

На точность и безопасность измерений влияет грамотность монтажа.

  • Перед началом работы электролиния обесточивается.
  • Оборудование монтируется на жесткой опоре.Клеммы закрепляются на высоте 0,8-1,7 м. Ответвление к потребителю прокладывается на отметке не ниже 3,5 м над участками, где ходят люди, не ниже 6 м – над проезжей частью.
  • Конструкция щитка подбирается с учетом климатических условий. Степень защиты – не ниже IP
  • Кабельные спуски, подъемы затягиваются в трубы.
  • Металлические элементы соединяются с контуром заземления.
  • Для защиты от перегрузки устанавливается вводной автомат.
  • После монтажа измерительный узел включается в сеть. Схема прилагается.
  • По окончании процесса выполняется контрольный запуск.
  • Для установки электросчетчиков обязательна группа допуска по электробезопасности.
  • Измерительный блок пломбируется. Щит запирается на замок.

Основные технические требования к установке

Все работы должны производиться при обесточенной сети, отключение делают на главном распредщитке, ВРУ. Наличие напряжения проверяют обычным мультиметром, вольтметром, указателями (отвертками-индикаторами).

Пред тем как установить электросчетчик, надо хотя бы в общем ознакомиться с нормами по проводке. Сечение жил ввода в квартиру по п. 7.1.34 ПУЭ должно быть не меньше 2.5 мм², материал — медь. Стандартно используют 6 мм².  Но это не строго фиксированная характеристика — ее значение зависит от совокупной мощности электроприборов в доме.

Если предполагаемое потребление всех одновременно включенных устройств составит до 10 кВт, то потребуется 6 мм². Если есть мощные водогреи и подобные агрегаты, мощность которых может достигать 5 и больше кВт, то подбирают большее сечение, оборудуют трехфазную сеть. В любом случае рекомендовано брать жилы с запасом около 20 %. Но надо смотреть, чтобы вводной кабель не слишком превышал толщину внутренней проводки, так как это может быть небезопасно. Электросчетчик в квартире, его номинал также должен соответствовать токовым нагрузкам с запасом.

Уже действующую алюминиевую проводку в старых зданиях использовать разрешено, но она менее качественная, более ломкая: ток для меди 8 А/1 мм, для Al — 10 А/1 мм; 2.5 мм² первой соответствует около 4 мм² второй. Скрутки и пайки на жилах ввода не допускаются. Не надо путать сечение (в квадратах) и диаметр проводника — это разные понятия, хотя иногда они обозначаются значком ∅.

Что делать?

Давайте рассуждать так. Если вы, как хозяин дома, не препятствуете контролерам от энергоснабжающей организации проводить снятие показаний счетчика, то какой смысл устанавливать его на улице. Конечно, возникнут споры и проблемы с подключением. Но тогда требуйте разграничить балансовую принадлежность, то есть, пусть за счетчик электроэнергии отвечает сама организация. Ведь купленный вами прибор и установленный внутри дома будет считаться вашей собственность, за которую вы и будите нести ответственность. Но если устройство установлено на улице, а, тем более, на столбе, то пусть за это отвечают представители энергоснабжающей организации. Обязательно такой пункт надо внести в договор, когда делается перенос, монтаж или замена электросчетчика.

Шаг третий — какой электросчетчик лучше

Чтобы решить, какой электросчетчик лучше поставить в частный дом, стоит сначала определиться, где и как он будет использоваться. Современные конструкции счетчиков хорошо защищены и достаточно надежны. На рынке в настоящее время доминируют три основных производителя:

  • ОАО «Концерн Энергомера», расположенный в Ставропольском крае;
  • Холдинг «Инкотекс», Москва;
  • Московский завод измерительных приборов.

Первый производитель имеет долю рынка в 30-35% всех продаваемых в РФ однофазных бытовых электросчетчиков, качество продукции соответствует цене. Остальные чуть скромнее, но тоже имеют немалые заделы именно в производстве электронных счетчиков электроэнергии. Счетчики торговой марки «Меркурий», продукция ХК «Инкотекс», декларируются в срок безотказной работы в 250тыс. часов в частном домовладении, тогда как гарантии продукции конкурентов имеют срок службы на 100-110тыс. часов меньше.

Перед тем как сделать выбор модели счетчика и места его установки в частном домостроении, стоит помнить, что жидкокристаллические индикаторы, наиболее часто применяемые в счетчиках, очень плохо переносят низкие температуры, при температурах ниже минус 5оС прочитать показания невозможно.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Классификация электросчетчиков

Электросчитывающие приборы можно разделить на индукционные или механические, а также электронные. Первые редко можно встретить, такие счетчики устанавливали еще наши бабушки и на сегодняшний день они считаются устаревшим вариантом. Такие устройства работают по принципу электромеханики, где уровень употребляемой энергии зависит от количества вращений встроенного металлического диска. Но, не смотря на их устаревший механизм, они имеют два преимущества перед электронными счетчиками – их стоимость намного меньше, а интервал между проверками намного больше.

Электронные приборы можно встретить практически в каждом современном доме и квартире. Такие счетчики не имеют внутри вращающих элементов, поскольку он работает на микросхемах и проводниках. Электронный прибор обеспечивает большую точность благодаря прямому взаимодействию с датчиками напряжения. Электрический счетчик выглядит намного презентабельнее, к тому же максимально правильно считает употребляемую энергию.

Также электросчитывающие приборы можно разделить на: однофазные и трехфазные. Такие счетчики устанавливаются на одноименные сети, но современные приборы изготовлены таким образом, что трехфазные счетчики можно подключить к однофазной сети, а однофазные ставят на каждую фазу трехфазной сети. По классу точности счетчики должны быть не больше 2.0, так как от этого зависит уровень погрешности. Если устройство имеет нагрузку до 100 А, то счетчик имеет прямое включение. Но если нагрузка намного больше, то электросчитывающее устройство подключается через трансформатор.

Виды

Первоначально все счетчики разделяются по номиналу тока. К примеру, для квартиры принято использовать приборы номиналом до 80 А. Для того чтобы выбрать правильный показатель, в первую очередь нужно учитывать такие факторы, как суммарная мощность всех устройств дома и максимально выделенная энергия всего помещения.

Также счетчики разделяются по тарифам и могут быть многотарифными или однотарифными. Для того чтобы сэкономить, ставят первые из перечисленных, хотя стоимость их значительно выше последних, но сбережение с ними получается больше. Также приборы разделяют по количеству фаз. Для квартир используются однофазные, а для коттеджей и частных домов – трехфазные.
