Порядок регулировки реле давления воды для насоса
Как и любое другое, это устройство позволяет осуществить подачу воды в домашний водопровод с одинаковым давлением. Срабатывает этот прибор после достижения предусмотренного настройкой показателя давления. На заводе, конечно, устанавливают основные показатели, но их чаще всего бывает недостаточно для обеспечения комфортного давления, поэтому уже после покупки придется выставлять собственные параметры
Специалисты, конечно, сделают все качественно и хорошо, но иногда лучше разобраться в важном вопросе самостоятельно

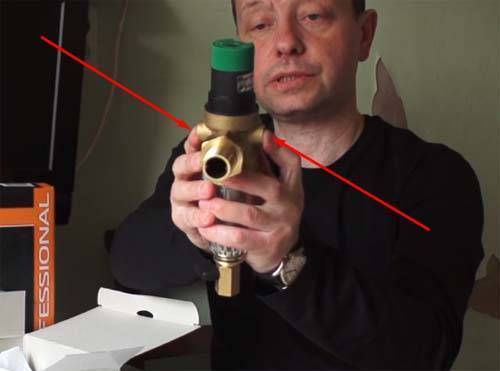

Готовый к монтажу узел
Регулировка реле давления РДМ-5: краткая инструкция
Чтобы правильно произвести регулировку реле давления воды для насоса следует выполнять несложный алгоритм:
- Наполнять бак водой, пока на манометре не появится требуемое максимальное значение.
- Отключить на время насосную станцию.
- Открыть корпус, и получить доступ к пружинам регулировки. Придется аккуратно вращать небольшую гайку. В какой-то момент сработает механизм. При вращении против часовой стрелки уровень давления уменьшается. При вращении по часовой – увеличивается.
- Нижняя граница устанавливается путем открытия крана и медленного слива воды из бака.
- При нужных показателях манометра процесс останавливают.
- В регулировке нижних параметров участвует большая гайка. При ее вращении тоже придется дождаться срабатывания контактов.
Принцип настройки пороговых значений
Совершать это действие следует раз в месяц, но это в идеале. Желательно проводить ее хотя бы один раз за квартал. Маленькая разница между границами давления обязывает насосную станцию работать с большой частотой включения и выключения насосов. Такой режим эксплуатации позволяет обеспечить бесперебойную подаче воды в кран и при этом ее напор остается всегда примерно на одном уровне, но это скажется на долговечности работы насосной станции. Большой диапазон создает некоторые перепады напора воды, но насосная станция подвергается меньшим нагрузкам из-за постоянного включения и выключения и, соответственно, долго не потребует ремонта или замены.
Важно! Стоит отметить, что разность минимального и максимального давления должна быть больше одной атмосферы.
Установка редуктора давления воды своими руками – насколько это сложно?
На самом деле установить регулятор давления воды в квартире или частном доме может любой, даже начинающий домашний мастер – особых знаний и умений это не требует. Сейчас стоит рассмотреть различные варианты подобного монтажа. Так же предлагаем Вашему вниманию и подробную пошаговую инструкцию выполнения такой работы с фото примерами всех выполняемых действий.
Подобное устройство всегда устанавливается на ввод
Регуляторы давления воды в квартире: пошаговая инструкция по установке
Рассмотрим пример подключения редуктора водяного давления в квартире с увеличенной колбой фильтра очистки в санузле, с выходом на водоснабжение ванной комнаты.
| Фото пример | Выполняемое действие |
 | Сначала необходимо собрать сам квартирный регулятор давления. Показанные боковые отверстия закрываются заглушками, при отсутствии манометров. В последующем их можно легко установить |
 | Выставляется необходимое давление в системе. Для этого нужно ослабить (но не выкручивать!) центральный винт и поворачивать зеленый регулятор до нужного значения |
 | Для монтажа полипропиленовыми трубами используется специальный переходник, который обычно идет в комплекте |
 | Перекрыв вводной кран, начинаем монтаж. Лен нужен для обеспечения герметичности соединения |
 | Для начала монтируем отстойник. Он удержит крупные частицы |
 | После, так же с обмоткой из льна прикручиваем соединение самого редуктора… |
 | …и устанавливаем его на место |
 | Сюда монтируется дальнейшая подача воды на ванную комнату |
 | А это уже спускной кран, позволяющий слить воду с частицами грязи, которая отстаивается в процессе эксплуатации |
Как можно понять, ничего архисложного в подобном монтаже редукторов на воду в квартирах нет. Главное – это внимательный подход к монтажу всех соединений.
Где разместить регулятор давления в частном доме
Очень многое в системе водоснабжения частного дома зависит от подачи. Чаще всего дома подключены к централизованной системе. В этом случае установка регулятора ничем не отличается от предыдущего варианта. Если же на придомовой территории расположена скважина, откуда осуществляется водозабор, необходима установка автоматического устройства, которое располагается непосредственно на двигателе насоса или вблизи него.
В частном доме придется установить насосную станцию
Но для того, чтобы все работы выполнялись как можно проще, производитель предлагает подобные агрегаты уже в сборе. В их приобретении есть определенный смысл. Дело в том, что не факт, что приобретенное реле давления будет правильно функционировать с тем или иным двигателем. Именно поэтому рекомендуется приобретать регулятор именно той фирмы, которая произвела насос. Или же стоит подумать о приобретении всего оборудования в комплекте.
Электродвигатель вместе с регулятором давления воды для насоса, обычно, располагается в отдельном помещении частного дома, где он будет не подвержен различным климатическим воздействиям. Если же речь идет о централизованной системе, то размещение подобного устройства немного иное. В этом случае устанавливается обычно регулятор давления на входе в дом, но уже непосредственно в жилом помещении.
Примерно таким образом осуществляется водоснабжение в частном доме с применением реле давления
Приобретая регулятор давления воды для насосной станции следует быть крайне внимательным. Он должен не только удовлетворять требованиям мастера, но и обладать характеристиками, совместимыми с электродвигателем.
Когда автоматику нужно перенастраивать?
Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:
- оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
- износ рабочего колеса помпы, не может нагнать воду до нужной силы;
- повышенный износ уплотнительных сальников, подсос воздуха;
- необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
- потребляющим воду механизмам требуется большее давление.
В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.
Что такое регулятор давления воды в системе водоснабжения квартиры и дома
Основной функцией, которую выполняют ограничители водяного давления, является стабилизация напора в системе и поддержание его на заданном уровне, предохраняя магистраль и приборы потребления от высоких нагрузок и гидроударов. РДВ представляет собой предохранительный механизм в металлическом корпусе с входным и выходным резьбовым соединением. Устройство может снабжаться манометром и регулировочным винтом для настройки силы напора воды.
В частных домовладения для поддержания в системе водоснабжения постоянного напора требуется два обязательных устройства – реле и гидроаккумулятор. Эти элементы через магистраль присоединяются к помпе, причем реле давления воды в системе водоснабжения располагается между гидроаккумулятором и насосом.
Устройства конструктивно делятся на два вида:
- корректирующие силу напора жидкости в трубопроводе до РДВ (сантехники называют такой регулятор – «до себя»);
- стабилизаторы водяного давления, приводящие в норму напор в магистрали смонтированной за прибором («после себя»).
Редуктор «до себя» для насосных станций и отопительных систем
Регулятор первого типа способен автоматически поддерживать необходимый напор воды в магистрали за счет изменения проходного сечения клапана, который держится открытым до установления заданного давления в системе водоснабжения. Данный тип редуктора в основном устанавливают на насосных узлах, в системах отопления и т.д.
Мембранный регулятор давления «после себя» с пилотным управлением
Для стабилизации напора воды в бытовых трубопроводах используется регулятор типа «после себя». Устройство стабилизирует давление в системе водоснабжения так же, как и РДВ первого типа, но работает совершенно по-другому.
С принципом работы реле для стабилизации напора воды можно ознакомиться, посмотрев видео:
Устройство для стабилизации характеризуется несколькими признаками:
- способ подключения к водоснабжению. В системах водопровода частных домов и квартир устанавливают РДВ с резьбовым (муфтовым) способом подключения, который оптимален для труб диаметром 1-2″. Для большего диаметра применяют редукторы с фланцевым типом соединения;
- диапазоном регулировки;
- максимальным уровнем напора воды на выходе;
- максимальным диапазоном температур холодного водоснабжения до +40˚C, а горячего до +70˚C.
Бытовой регулятор имеет производительность не более 3 м3/ч. Для водных трубопроводов промышленного назначения требуются устройства с более высокой производительностью.
Как выполняется установка редуктора давления воды
В требованиях, предъявляемых к водоснабжению и канализации, указано, что установку регуляторов давления воды необходимо выполнять на входе сразу после запорной арматуры до приборов учета. При таком расположении редуктор защитит все гидротехническое оборудование, в том числе водяной счетчик и фильтровочные узлы.
Как правильно разместить в квартире регуляторы давления воды
Для стабилизации напора воды и исключения перебоев в бытовых системах водоснабжения необходима установка специального редуктора. Квартирный регулятор давления также позволит исключить возможные поломки оборудования вследствие гидроударов. Большинство владельцев квартир уже почувствовали преимущества установки подобных регулирующих устройств.
Схема подключения регуляторов давления в квартире
Так как в квартирах редуктор давления воды устанавливается для снижения напора в магистрали, то монтировать его стоит к стояку за прибором учета и фильтром очистки. Желательно, чтобы водопроводная труба находилась в горизонтальном положении, а сам регулятор располагался между двумя запорными вентилями. Редукторы на воду в квартирах должны устанавливаться в строго вертикальном положении (горизонтальная или наклонная установка недопустима).
Монтаж РДВ практически не отличается от установки прибора учета воды или сетчатого фильтра. Как правило, направление потока рабочей среды обозначено стрелкой на корпусе устройства, а манометр или гнездо для его подключения находится всегда сверху редуктора.
Желательно вместе с редуктором устанавливать и манометр
Перед установкой регулятора необходимо в первую очередь перекрыть воду (желательно предупредить соседей, если дело коснется магистральной стояковой трубы). При необходимости устанавливается входная запорная арматура, к которой будет присоединен фильтр механической очистки. Обязательно нужно установить на РДВ шаровой кран.
Все места соединений нужно тщательно прогерметизировать. Во избежание повреждения регулятора уплотнительные работы желательно проводить с применением пакли, чтобы снизить вероятность образования протечек.
Устанавливать в квартире редукторы на воду можно и самостоятельно (при наличии опыта), но лучше монтаж доверить профессионалам.
На заметку! Использование РДВ предохраняет бытовые гидротехнические приборы и систему водопровода от гидроударов, поломок и аварийных ситуаций.
Правильная установка РДВ в частном домовладении
Устройства РДВ для частного дома выполняют ту же функцию, что и для квартирных магистралей, с той лишь разницей, что в водопроводных системах коттеджей присутствует насос. Регуляторы давления воды для насосных станций дома монтируются манометром вверх в точке подключения домашней сети к трубопроводу (желательно за водомером). Помимо того необходимо предусмотреть врезку в систему фильтра грубой очистки (если это не было сделано ранее), который устанавливается на входе в домашнюю магистраль. Перед регуляторами давления воды на насосах и за ними монтируют запорную арматуру.
Последовательность включения редуктора
После устройства для стабилизации напора жидкости следует выполнить прямой участок трубопровода длиной не менее пяти рабочих диаметров. При наличии минимальных навыков в сантехнике можно установить на входе в дом регулятор давления воды самостоятельно, но для гарантии качества монтаж прибора лучше поручить опытному специалисту.
Решая для себя вопрос – устанавливать регулятор до счетчика или после, стоит посмотреть это видео
Разбираемся с законом.
Сначала следует отметить, что квартира находится в собственности, не муниципальная. Далее мы используем интернет, консультант плюс или гарант. Здесь главное не только найти нормы, которые отвечают за сантехническое оборудование, но и главное не забываем проверить актуальность этого закона и подзаконных актов. Удалось обнаружить достаточно быстро, то что нужно:
Постановление Правительства РФ от 13.08.2006 № 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме и Правил содержания общего имущества в многоквартирном доме и правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность».
Всё, что относится к составу общего имущества, оставим на потом. Перейдём сразу к главному, а именно к 5 пункту данного закона:
Устройство регулятора давления воды
Прочный герметичный корпус защищает редуктор от повреждений. В состав такого прибора входит несколько элементов:
- Сетчатый фильтр;
- Прижимной и пружинный механизмы;
- Винт и гайки;
- Поршень;
- Клапан, оснащенный прокладкой и уплотняющими кольцами;
- Диафрагма.
Эксплуатация редуктора должна выполняться при определённых условиях: в водной среде не должно быть воздуха и масел, а предельные значения давления и температурный режим ограничиваться отметками в 16 бар и 70 градусов.
При активации крана с водой уменьшаются показатели редукторного и диафрагменного давления. Напор пружины дает возможность выровнять рабочее давление в водопроводной системе.
Редуктор часто устанавливают на технику, не имеющую защиты от повышенного водного давления и оснащенную насосом, активация которого может спровоцировать появление гидроударной волны.
Типы устройств для регулирования давления воды
Данные устройства разделяются на типы по виду конструкции. Этим обусловлен спектр применения редукторов, характеристики и стоимость.
В такой прибор встроен подпружинный стержень, регулирующий давление воды на выходе, путем перекрытия трубопроводного сечения.
Их стандартный регулировочный диапазон регулировки варьируется в значениях от 1 до 5 атмосфер.
У бюджетного варианта редуктора есть недостатки:
- скорость водного потока ограничена, что приводит к преждевременному износу подвижных частей и деталей;
- в приборе имеется встроенный движущийся поршень, поэтому, необходима установка фильтра или системы с обратным осмосом (как это работает) для очищения воды на входе.
Проточные редукторы часто используют при оборудовании поливочных и оросительных систем.
Такие приборы не дорогие, но требуют дополнительной модификации — установки дополнительного клапана или регулятора на входе.
Эти приборы обеспечивают динамическую регулировку напора за счет находящегося внутри корпуса лабиринта, имеющего большое количество поворотов, разделяющих водный поток и уменьшающих его скорость течения и давление.
Цена прибора обусловлена отсутствием движущихся встроенных деталей и дешевизной используемого для изготовления материала — пластика.
Рабочий диапазон у проточных редукторов меньше, чем у поршневых — он варьируется в пределах 0,5-3 атм.
Мембранные редукторы отличаются положительными характеристиками. Они:
- долговечны;
- практичны;
- диапазон регулировки давления водного потока у редукторов такого типа широк;
- неприхотливы и надежны;
- отличаются скоростью потока, максимум, которого равен 3 куб. м/ч;
- редуктор обеспечивает стабилизацию давления воды при помощи размещенной в герметичной отдельной камере подпружиненной мембраны, отвечающей за работу регулировочного клапана.
У такого прибора только один недостаток — самая высокая цена среди аналогичных устройств.
Устройство и принцип действия РДВ
РДВ имеет металлический корпуса с соединением, оснащенным резьбой. Чтобы пользователь мог самостоятельно настроить напор воды, прибор содержит винт настройки и манометр.
В водных коммуникациях частного дома стабилизацию выполняют при помощи реле и гидроаккумулятора, которые встроены в магистраль и регулируют работу насоса. РДВ используется в таких системах водоснабжения:
- водозаборных;
- противопожарных;
- оросительных;
- технологических;
- коммунальных.
Конструкция всех регуляторов идентична и включает, в частности, клапан и поршень, пружинно-мембранный механизм, блок управления.
Прибор имеет внешний корпус из металла и два соединения с резьбой, которыми подключается через основную трубу к водопроводной системе.
Что собой представляет устройство
Редуктор давления воды – это устройство, с помощью которого осуществляется регулировка скорости прохождения воды. Иными словами, с помощью редуктора можно поднять или понизить давление жидкости в водопроводе. Устройство обладает высокой функциональностью, что объясняет его популярность.

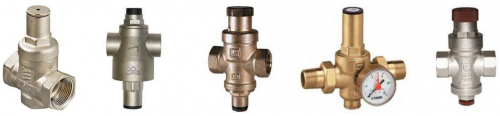

Существуют различные виды редукторов давления воды в квартире
В основе регулятора находится механический датчик давления, с помощью которого производится управление механизмом, ограничивающим подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства разделяются на такие изделия:
- бытовые;
- коммерческие;
- промышленные.
Помимо этого, регуляторы давления воды классифицируют по другим параметрам, таким как:
- Материал корпуса. Для изготовления устройства используют латунь, никелированную или хромированную сталь.
- Рабочая температура. Так, модели, которые работают до 40 градусов, устанавливают на систему холодного водоснабжения. Для горячей воды используются редукторы с рабочей температурой от 65 до 90 градусов. Запрещается использование «холодных» регуляторов на горячем водопроводе, так как это приведет к их быстрому износу.
- Способ крепления. Редукторы давления могут монтироваться путем резьбового соединения или же с помощью фитингов.
- Диаметр и резьба.
Все эти особенности необходимо учесть при выборе редуктора давления воды в водопроводе. Это позволит приобрести подходящий вариант для того или иного контура.
Некоторые нюансы
Но, как настроить давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно несколькими путями:
- Первый вариант подразумевает временную установку манометра в систему, что позволит точно определить значение напора. После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
- Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.
Недостаток второго способа заключается в том, что нет возможности установить точное значение напора. В дальнейшем это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально. Но, если напор будет слишком высоким или низким, то это приведет к нарушению правил их эксплуатации
Схема регулятора давления воды
В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства
Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно измерительный прибор и легко поддаются регулировки без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti»
Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.
Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.
Одним из таких элементов является редуктор давления воды в системе водоснабжения – прибор решает проблемы, связанные с изменениями напора жидкости. По-другому его называют редукционным клапаном.
Разберемся, в каких случаях необходимо применять редуктор, как работает устройство, и каковы особенности конструкции разных модификаций. Кроме того, опишем технологию монтажа и приведем пример регулировки редукционного клапана.
Классификация по различным параметрам
Современные модели регуляторов давления воды, устанавливаемых в квартирах, классифицируются по нескольким параметрам.
Производительность бытовых приборов составляет около 3 кубометров за час.
Выбирая модель регулятора, следует, в первую очередь, обращать внимание на этот параметр. По данному критерию устройства для регулировки водного давления подразделяются на бытовые, коммерческие и промышленные
У коммерческого оборудования производительность находится в пределах 3-15 кубометров. У промышленных приборов этот показатель еще больше.
По типу подключения редукторы делятся на резьбовые и фланцевые. Первые применяются для трубопроводов диаметром два дюйма, а вторые для более объемных систем.
Еще один критерий, на который нужно обращать внимание при выборе – регулирующий диапазон. В продаже представлены модели с большим регулировочным интервалом (от 1,5 до 12 бар) и филигранно настраиваемые устройства (от 0,5 до 2 бар)
Немаловажное значение имеет и параметр максимального входного давления. Выпускаются устройства для комплектации водопроводных систем с уровнем давления максимум в 16 бар с большей мощностью, выдерживающие около 25 бар
Подразделяются регуляторы и по предельному рабочему температурному режиму. Для водоснабжения холодной водой приобретают с придельным показателем в 40 градусов. Для снабжения горячей водой используют модели, выдерживающие температуру в 70 градусов.
Как установить и регулировать прибор?
Установка устройства практически не отличается от монтажа сетчатого фильтра или водомера. Направление воды обозначено стрелками на корпусе, манометр или место его установки должны располагаться сверху. Редуктор можно установить перед водомером, либо выбрать для данной цели прямой участок трубы с удобным доступом и возможностью беспроблемной регулировки.
Производители рекомендуют горизонтальный монтаж конструкции, но на практике можно встретить и вертикальную установку:
- До начала работ перекройте воду (не забудьте заранее предупредить об этом соседей, если будете перекрывать общий стояк).
- Если есть необходимость, установите входной вентиль к которому будет подключен фильтр механической очистки.
- На РВД установите шаровый кран.
- Крайне не рекомендуется устанавливать перед конструкцией механический фильтр, а так же запорные вентили «до» и «после» устройства.
Все стыки и соединения обязательно герметизируйте. Для того чтобы избежать «травм» редуктора, его уплотнение рекомендуется проводить с помощью сантехнического льна(паклей). Это поможет избежать протечек при установке в требуемом положении.
Многие регуляторы делаются с предустановленной настройкой, в них давление равняется 3 бар. При желании его можно сделать больше, если использовать компенсатор, или меньше. Для этого вам понадобится широкая отвертка или ключ, все зависит от конкретной модели. Некоторые более дорогие устройство позволяют проводить настройку вручную, нет прибегая к каким-либо инструментам:
- Проверьте надежность установки регулятора давления, убедитесь в наличии воды в системе и в том что все краны в квартире установлены в закрытое положение.
- Найдите установочную головку в нижней части редуктора и начинайте медленно настраивать.
- Для увеличения давления покрутите против часовой стрелки, для уменьшения по часовой стрелки. Один виток изменяет давление примерно на 0,5 бар, это сразу можно заметить благодаря движению стрелки.
Вот таким образом и происходит настройка. Для того чтобы провести регулировку, после чего на его место прикрутить заглушку, или же настраивать «на глаз» следя за струей из смесителя. Теперь вы знаете, как регулировать напор воды в трубопроводе.
Монтаж бытового регулятора давления воды позволит избавиться от нескольких проблем связанных с высоким напором жидкости в водопроводе. Это увеличит срок службы дорогого оборудования, повысит комфорт и сэкономит ресурсы. Простая установка и обслуживание редуктора позволяет пользоваться этим нужным устройством без обращения за помощью к сторонним специалистам.
Пошаговая инструкция покупки и порядок регулировки
Первый шаг — это выбор регулирующего прибора. Для принятия правильного решения о его покупке в магазине необходимо знать примерный расход воды в квартире.
Перед приобретением устройства ознакомитесь с технической информацией, находящейся в прилагаемом прайс-листе.
Если, диаметр приобретаемого редуктора не совпадает с показателями водопроводной трубы, ничего страшного. Можно купить и использовать переходники. Вам нужно купить и запастись двумя вентилями.
- Прибор монтируется манометров вверх сразу за счётчиком воды. Перед ним устанавливается очистительный фильтр и 1 запорный вентиль. Второй вентиль ставят сразу за редуктором.
Что такое редуктор давления
РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до поквартирной разводки.
Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.
Чем полезен редуктор давления воды в квартире?
Основные элементы представлены прочным закрывающимся корпусом, сетчатым фильтром, пружинным и прижимным механизмами, винтовым механизмом и гайкой для регулирования, а также манометром, суппортом центральным, поршнем с поршневой тарелкой, диафрагмой, клапаном с прокладкой и уплотнительными кольцами.
Для использования прибора должен быть выполнен ряд условий, характеризующийся наличием водной среды без наличия сжатых воздушных масс и масел, а максимальные показатели давления и температуры не должны превышать 16 бар / 70 ˚С.
Пружинное усилие позволяет стабилизировать показатель рабочего давления на выходе до заданных значений. Установка редуктора на вход способствует стабилизации давления в водопроводной системе.
Такое устройство может быть смонтировано на бытовые приборы, неимеющие защиты от высокого водяного давления и обладающие насосом, включение которого может спровоцировать образование гидроудара.
