Устройство водяных теплых полов со стяжкой

Монтаж пирога электрического теплого пола

Что касается самого пирога, то для электрического теплого пола слои должны быть следующими:

  1. На черновую поверхность укладывается вспененный полиэтилен на основе фольги, при этом фольгированный слой должен быть вверху.
  2. Вырезаем углубления для датчика тепла в подложке, и укладываем его. Место может быть абсолютно любое.
  3. Выкладываем слой пленочного нагревателя, он фиксируется за счет использования обычного скотча. Токоведущие дорожки у тепло нагревателя должны быть расположены вверху, чтобы избежать риска замыкания с фольгой.
  4. Затем идет гидроизоляционный слой из плотного полиэтилена, его также можно использовать как ламинатную подложку.
  5. Завершающий этап состоит из укладки самого ламината и его плинтусов.

Контуры теплого пола

Для ещё большей экономии в теплый пол по грунту можно вмонтировав трубы, это позволит создать буквально теплый пол. Армированная сетка имеет как раз подходящие размеры для размещения на ней отопительной трубы.

Для подключения к коллекторам трубы выводятся наружу возле стен. Стены же необходимо оклеить защитной лентой. Что касается всех остальных коммуникаций – для них необходима аналогичная система.

После окончательной заливки «пирога» все будет готово. Далее вы вольны делать пол так, как вам хочется. Эта конструкция лишь один из возможных вариантов,  при желании вы можете видоизменить или любой из её элементов. Всё упирается в ваши финансы и условия строительства.

Изготовление полусухой стяжки

Укладка полусухой стяжки также выполняется после завершения монтажа водяного пола. По периметру должна быть наклеена демпферная лента, трубы надежно закреплены.

Для работы потребуется:

  • емкость для замеса;
  • Т-образные маяки;
  • уровнемер;
  • правило;
  • затирочная машинка;
  • цемент и песок;
  • фиброволокно.

Рабочий процесс почти не отличается от вышеописанного. На поверхности водяного пола выставляются на раствор маяки, ровняются по горизонтали. Далее замешивают раствор до нужной консистенции, поднимают в трубах давление до 0,3 Мпа, и распределяют смесь между направляющими. В процессе работы постоянно нужно контролировать толщину слоя над трубами – она не должна быть меньше 3 см. Раствор нужно очень тщательно ровнять и укладывать как можно плотнее. Если под правилом образуются выемки, туда добавляют еще раствора и снова ровняют.

Распределение смеси

Когда стяжка полностью уложена, необходимо подождать минут 20-30 и приступить к затирке. Затирочная машина не только идеально выравнивает поверхность, но и одновременно утрамбовывает стяжку. Учтите. Что чем больше времени прошло после заливки, тем слабее эффект от шлифования. Через 6 часов делать затирку уже поздно, поскольку смесь успеет схватиться.

Затирка полусухой стяжки

Пока стяжка полностью не высохнет, включать отопление нельзя. Это касается обоих способов заливки. В первый день запуска системы температура воды в трубах не должна превышать 25 градусов. На следующий день ее повышают еще на 5 градусов, и так несколько дней подряд, пока система не войдет в рабочий режим.

Самовыравнивающаяся стяжка

Для изготовления этой стяжки установка направляющих не выполняется. Перед заливкой необходимо тщательно закрепить все элементы водяного пола, убрать с поверхности все лишнее, поднять давление в трубах до 0,3 Мпа. Затем сухие компоненты высыпают в воду, перемешивают дрелью с насадкой, и при помощи заливочного шланга распределяют по поверхности. Смесь должна покрывать трубы ровным слоем толщиной от 30 мм. Для более качественного распределения состава используют широкий шпатель.

Самовыравнивающаяся стяжка

Далее нужно прокатать залитый слой специальным валиком, чтобы убрать возможные пустоты. При некачественном раскатывании под трубами может остаться воздух, что снизит прочность стяжки. Выровняв поверхность, пол накрывают пленкой до высыхания. В это время нужно исключить любые потоки воздуха и прямые солнечные лучи, иначе стяжка будет сохнуть неравномерно и деформируется.

Сравнительная таблица свойств различных стяжек

Технические свойстваПолусухая стяжкаМокрая стяжкаСамовыравнивающаяся стяжка
Минимальная толщина35 мм30 мм20 мм
Усадка0,2 мм/м21 мм/ м22 мм/м2
Прочностьот 150 кг/см2110 кг/см2350 кг/см2
Набор прочности для хождения24 часа48 часов3 часа
Время высыхания7 суток28 сутокот 7 суток

Стяжка для водяного теплого пола своими руками – инструкция

Независимо от разновидности применяемого вида стяжки, общий комплекс мероприятий по формированию надежной основы для водяной магистрали отопления включает:

Подготовительные мероприятия.

Перед тем как сделать стяжку, необходимо провести ряд предварительных работ

  • Процесс заливки.
  • Финишные работы.

При выполнении работ обратите внимание на следующие факторы:

  • обеспечение высокой степени прочности основы, способной воспринимать нагрузки и сохранять целостность;
  • выполнение заливки за один цикл, позволяющее сформировать массив без полостей и обеспечить однородность;
  • формирование защитного слоя, ограничивающего доступ к водяному полу с запасом в 2–5 см;
  • контроль отсутствия дефектов и окончательную обработку поверхности для нанесения отделки.

Остановимся отдельно на особенностях выполнения этапов работ на примере бетонной смеси.

Для чего нужна заливка теплого пола стяжкой?

На основание или перекрытие укладываются водяные трубы, в подсобных помещениях дополнительно хозяйственные коммуникации. Этот «пирог» заливается монолитной стяжкой.

Она проводится после укладки и проверки систем, обеспечивает:

прочность поверхности;
защиту элементов нагревания от нагрузки сверху и повреждений;
важное свойства – это накопление, распределение, равномерная отдача тепла вверх, что снижает затраты на энергоносители;
надежное основание под настилание полового покрытия.

Толщина монолитной стяжки 70-100 мм, толщина водяных труб в этот расчет не входит. В комнате, где будет проводиться монтаж отопления, проводится двойная стяжка: черновая (20-30 мм) под трубы, финишная (30-40 мм) над ними. Чем толще слой, тем  стабильней отопительный режим.

Заливка водяного теплого пола

Черновая стяжка наносится для выравнивания основания, на которое будет уложена система отопления.

Технология монтажа пирога теплого пола

  • перед тем как осуществлять монтаж, необходимо провести некоторые предварительные работы, о которых мы говорили ранее.
  • затем разравнивают поверхность грунта и тщательно его трамбуют.
  • засыпают толстый слой песка (для этих целей подойдет практически любой песок). Для лучшего уплотнения многие рекомендуют полить его водой.
  • для защиты от влаги и холода, насыпают на утрамбованный песок слой щебня или керамзита высотой около 10 см;
  • выполняют черновую стяжку, при желании также можно использовать армированную сетку.
  • Поверх черновой сяжки укладывают слой гидроизолирующего материала, в качестве которой может быть использована простая полиэтиленовая пленка.
  • На следующем этапе монтируется утеплитель.
  • На утеплитель кладется армирующая сетка и делается чистовая стяжка. Нужно помнить, что для стяжки необходимо брать чистый речной песок, щебень для этого подойдет мелкий. Все слои пирога кладутся к стенам без зазора, за исключением чистовой стяжки.

Устраиваемые полы по грунту — это один из самых удачных вариантов, который снижает затраты на их возведение, экономит время и трудозатраты. А грамотно обустроенный пирог теплого пола обеспечит тепло, комфорт и уют в доме на долгие годы.

Как работает водяной теплый пол

Все начинается с котла, который нагревает теплоноситель. Это может быть практически любой котел электрический, газовый или дровяной. Его функция нагрев теплоносителя для системы отопления.

  • Газовый котел
  • Пеллетный котел
  • Электрический котел

Далее нагретый ( до ~80° ) теплоноситель, с помощью циркуляционного насоса, поступает в смесительный узел. В системе насос предназначен для циркуляции теплоносителя по всему контуру теплого пола. Смесительный узел предназначен для смешивания горячего теплоносителя (~80°) с уже более остывшим (~30°), для получения жидкости с оптимальной температурой (~45°) для теплого пола.

Принцип работы водяного теплого пола

Уже готовый теплоноситель поступает в распределительную гребёнку (коллектор подачи). Которая имеет выходы под трубы теплого пола и расходомеры. Расходомеры предназначены для контроля уровня теплоносителя в каждом контуре. Коллектор как раз и предназначен для эффективного распределения теплоносителя по трубам контуров, так как длинна у них может быть разная.

После поступления теплоносителя в гребенку, он распределяется по подключенным к ней трубам и уходит в определенное ему помещение. По различным схемам укладки. теплоноситель проходит по всей длине труб, отдавая тепловую энергию в пол и возвращается к распределительному узлу.

Устройство блока управления водяного теплого пола

Другой конец труб теплого пола подключается к ещё одной гребенке (обратный коллектор), которая также имеет входы, а так же регулировочные клапана, установленные над каждым входом коллектора, предназначенные для регулировки подачи теплоносителя. После как остывший теплоноситель попал в коллектор обратки его часть попадает в смесительный узел, для разбавления горячего теплоносителя, а другая его часть попадает в котел для последующего нагрева.

Устройство и принцип действия водяного теплого пола

Также в системе используется байпас, необходимый для предотвращения перегрева циркуляционного насоса, в случае когда все контуры перекрыты. Воздухоотводчик для стравливания воздуха из системы. Термометры для контроля температуры.

Как правильно рассчитать толщину заливки

При планировании строительства и расчете сметы, необходимо учитывать высоту слоя, который будет укладываться под систему подогрева. Это влияет на количество закупаемого материала.

Работа обогревательной системы также зависит от объема заливки над ней. Если сделать ее очень тонкой, то нагрев напольного покрытия будет неравномерный, а сама система и «пирог» быстро выйдут из строя. Возможно образование трещин в напольном покрытии. Но зато топлива для прогрева здания нужно значительно меньше.

Слишком толстый слой заберет на себя большую часть тепла. Если это произойдет в помещении с высокой проходимостью, то возможен разрыв материала из-за перегрева и чрезмерной нагрузки. Чтобы избежать разрушения напольного покрытия, необходимо организовать компенсационные швы. Также при слишком толстом слое повысятся затраты на топливо.

Универсальных значений для объема заливки нет, она зависит от множества факторов и рассчитывается индивидуально не только для каждого дома или квартиры, но и для каждой комнаты. Тем не менее, есть три вида стяжки по толщине:

  1. Минимальная (около 2 см, укладывают без армирования с помощью самовыравнивающихся смесей).
  2. Средняя (оптимальная) – 5-7 см.
  3. Максимальная – до 17 см.

В СНиП указано, что к диаметру труб, используемых в конструкции теплого пола, необходимо добавить 1-1,5 см слоя раствора. Например, при использовании труб диаметром 2 см к этой высоте добавляют еще 1,5 см и получают толщину слоя заливки 3,1-3,5 см.

Количество смеси рассчитывается по формуле: площадь комнаты умножить на высоту наливного пола. Раствор должен скрыть по высоте каждую трубу отопительной системы. Использование дополнительных твердых добавок в смесь позволяет уменьшить высоту заливки на несколько сантиметров.

Что влияет на необходимую толщину слоя бетона

Толщина стяжки для водяного теплого пола рассчитывается с учетом следующих данных:

  • Желаемая температура в готовом здании или квартире – чем теплее должно быть в комнате, тем тоньше слой.
  • Наличие уклона у основания – если черновой пол очень кривой, стяжку делают и под трубами, и над ними.
  • Тип смеси или раствора: не менее 3 см – для мокрого состава с фиброволокном и пластификатором; не менее 4,5 см – для полусухого раствора; не менее 5 см – для мокрой смеси ЦПС или бетона.
  • Конфигурация комнат.
  • Диаметр труб водяной системы – для организации подогреваемых полов используются трубы не больше 2,5 см в диаметре (как правило для жилых комнат достаточно 1,6 см).
  • Высота потолка в помещении.
  • Материал основания (бетон, дерево, грунт).

Сухая стяжка

Стяжка пола в деревянном доме отличается от других вариантов. Она называется деревянным настилом. Он бывает двух видов:

  1. Реечный.
  2. Модульный.

Реечный настил – это система деревянных планок, между которыми укладывают пластиковые трубы и алюминиевые теплоотражающие пластины.

Модульный настил – это система готовых модулей, с креплениями для труб. Он более эффективен, чем реечный.

  • Подготовка основания. Его очищают от пыли и грязи. Если основание поражено грибком или плесенью, то обрабатывают антисептиком.
  • Гидроизоляция. На готовую основу кладут пленку или мембрану. Стыки между полотнищами гидроизоляции проклеивают скотчем.
  • Черновой пол. По гидроизоляции монтируют первый слой необразных досок 25-30 мм. Их укладывают вплотную друг к другу.
  • Опорные лаги. На деревянный настил укладывают лаги из бруса 50×50 мм. Шаг установки 600-700 мм. Ряды устанавливают вдоль длинной стены и крепят с помощью черных саморезов по дереву 70-80 мм.
  • Утеплитель. Используют экструдированный пенопласт или базальтовую минеральную вату. Их вкладывают в промежутки между опорными лагами. Зазоры заделывают монтажной пеной.
  • Полосы. Деревянные полосы шириной 50-60 мм изготавливают из обрезной доски толщиной 25-30 мм. Затем их крепят в перпендикулярном к брусьям направлении с шагом 60-70 мм. Полосы прикручивают к лагам с помощью саморезов по дереву 30-35 мм.
  • Металлические пластины. Их изготавливают из оцинкованного металла или алюминия. Пластины отражают тепло от труб. Их устанавливают в промежутки между деревянными полосами и фиксируют с помощью саморезов.
  • Металлопластиковые трубы. На пластины укладывают трубы и соединяют в единую сеть. Затем проверяют герметичность системы.
  • Влагостойкая фанера. Ее укладывают поверх труб. Толщина листа не менее 10 мм. Для фиксации используют саморезы по дереву 25-30 мм.
  • Финишное покрытие. По готовой «сухой» стяжке можно монтировать любое покрытие: ламинат, паркет, линолеум, керамический гранит.

Какие материалы используются для теплоизоляции

Существуют несколько видов теплоизоляционных систем:

  • рулонного типа;
  • насыпные;
  • напыляемые;
  • плиточного типа;
  • маты.

Чаще всего используют следующие материалы для теплоизоляции водяного пола:

  • плиты из минеральной ваты;
  • экструдированный полистирол;
  • рулонный вспененный полиэтилен;
  • полистирольные маты с бобышками.

Выбор материала обусловлен некоторыми факторами:

  • если обустройство полов проводится в частном деревянном доме или в квартире на первом этаже, то необходим утеплитель, толщина которого более 10 см;

  • в квартирах на втором и выше этажах будет достаточно одного слоя вспененного полиэтилена с отражающей поверхностью (его толщина не превышает 5 см);
  • степень утепления стен в помещении;
  • средний температурный режим региона;
  • высота потолков в комнате – если она не превышает 2,5 м, то нужно использовать боле тонкий утеплитель.

Технология укладки теплоизоляции:

  • если утеплитель рулонного типа, то он укладывается полотнами встык, а места соединения проклеиваются фольгированным скотчем;
  • устройство матов или плит на бетонном или деревянном основании должно быть как можно плотнее друг к другу. Стыки проклеиваются скотчем, можно дополнительно смазывать боковые стороны клеем – это улучшит прочность соединения;
  • есть специальные полистирольные маты. Они имеют на поверхности выступы – бобышки, в которые удобно укладывать трубы. Если таких выступов нет, то необходимо сверху утеплителя уложить армирующую сетку, к которой будут крепиться нагревательные элементы.

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

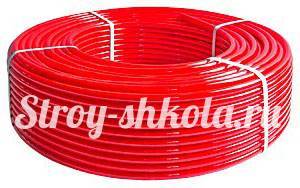

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Бетон

Состав стяжки для водяного теплого пола не ограничивается применением цемента, песка, пластификатора и воды.

Возможно применение двух видов бетонного состава для заливки теплого пола:

  1. Для этого состава применяется цемент марки М-300 и не ниже. Для замешивания подобной бетонной смеси своими руками, потребуется отсев, включающий в себя мелкие фракции щебня и песок. Кроме отсева, в раствор добавляется пластификатор и вода. Высота стяжки для водяного теплого пола при применении бетонной смеси может находиться в пределах 2-4 см, в зависимости от проектных требований.
  2. Этот вид бетонной смеси рассчитан на применение щебня, вместо отсева, что значительно укрепит стяжку для водяного пола. В таком случае применяются следующие пропорции: цемент – 1 часть, песок – 3,5 части, щебень – 4 части, пластификатор и вода. Минимальная стяжка для водяного теплого пола в таком случае ограничивается лишь толщиной финишного слоя (детальнее: “Какая минимальная толщина стяжки пола – стандарты и правила”).

Устройство пола под водяной теплый пол

Конструкция водяных теплых полов может быть различна, но суть остаётся такой чтобы максимально эффективно и равномерно передавать тепло от труб контура напольному покрытию и сократить тепло потери. Есть две основные технологии монтажа теплого водяного пола:

  • В стяжку — самый распространенный метод, к тому же более эффективный в плане теплопередаче и накоплению тепла.
  • Сухой монтаж (без стяжки). Теплый пол сделанный по технологии сухой монтаж (ещё его называют финский теплый пол), более лёгкий и в основном его применяют на деревянных перекрытиях , полах (по деревянным лагам), там где несущая способность конструкций невысока.

Водяной теплый пол в стяжкеВодяной теплый пол без стяжкиВодяной теплый пол по бетонному основанию

Пирог тёплого пола на бетонном основании, вне зависимости от того плиты перекрытия это или стяжка, частный дом или квартира выглядит следующим образом:

  • утеплитель — обычно используют пенополистирол;
  • гидроизоляция — полиэтиленовая плёнка от 100мкм;
  • сетка для армирования стяжки;
  • трубы теплого пола — медные, металлопластиковые, трубы из сшитого полиэтилена (PEX). Расстояние между трубами 10 — 15см ;
  • бетонная стяжка — толщина от 3см до 7см;
  • чистовое напольное покрытие — плитка, ламинат, линолеум или паркет;

Пирог теплого пола по грунту отличается от пирога по бетонной стяжке только тем, что эта технология имеет дополнительные слои.

Пирог водяного теплого пола по грунту

  • насыпается песок (10 см), который утрамбовывается и проливается водой;
  • утепление — ЭППС 5см в два слоя с перехлестом;
  • гидроизоляция — пленка от 200мкм;
  • сетка для армирования стяжки 10см на 10см и толщиной проволоки 2мм;
  • трубы теплого пола — медные, металлопластиковые, трубы из сшитого полиэтилена (PEX) ;
  • бетонная стяжка — толщина от 3см до 7см;
  • чистовое напольное покрытие — плитка, ламинат, линолеум или паркет;

Водяной теплый пол на деревянное основание

По деревянному полу (деревянным лагам) также есть несколько способов укладки водяного теплого пола. Такие полы устраивают чаще всего в деревянных частных домах.

Теплый пол с термораспределительными пластинами

Водяной теплый пол с термораспределительными пластинами

  • расстояние между лагами заполняется утеплителем;
  • поверх укладывается пароизоляция (пленка);
  • далее стелиться доска 100см на 2,5см (дюймовка) с расстоянием между досками 2 см;
  • в промежутки между досками укладываются алюминиевые теплораспределительные пластины;
  • в паз пластин ложится труба теплого пола;
  • следующий слой может быть либо лист ГВЛ, ЦСП 10мм (обязательно под плитку), либо чистовое напольное покрытие ( ламинат, линолеум) ;

Теплый пол по финской технологии

Теплый пол по финской технологии

  • как и в первом варианте укладывается утеплитель и стелятся пароизоляция. Затем крепим «дюймовку» с шагом 10см;
  • далее стелим плиты ГВЛ 10мм;
  • следующий слой ГКЛ 10мм в два слоя, но листы нарезаются полосами по 7 — 10см и раскладываются согласно схеме укладки труб теплого пола;
  • в промежутки закладывается и закрепляется труба;
  • и сверху замазывается плиточным клеем;
  • поверх этой конструкции можно уложить еще один лист ГВЛ или сразу чистовое напольное покрытие( плитка, ламинат, линолеум);

Способы укладки водяного контура

Прежде чем приступить к укладке, необходимо начертить план расположения труб в помещении. Обычно каждое помещение подключают к отдельному контуру, трубу при этом надежнее использовать цельную, без стыковок. Контур выполняют обычно в виде спирали (рис.1), змейки (рис.2) или двойной змейки (рис.3). Контур «змейка» — наиболее простой в монтаже и экономичный по расходу материала, но из-за остывания теплоносителя возможны перепады температуры в разных зонах помещения. Поэтому этот способ укладки контура используют только в маленьких помещениях, где теплоноситель не успевает существенно остыть.

Способы укладки водяного контура для теплого пола

После выполнения плана нужно определить шаг укладки исходя из требований проекта. Для разного типа основы шаг может быть разным.

Монтаж на бетонную плиту

Если больше, основание надо выравнивать. Это можно сделать либо с помощью черновой стяжки (пескобетон, бетон М300), либо рассыпать по поверхности песок и разровнять.

Далее следует настелить гидроизоляцию. Подойдет полиэтиленовая пленка. Пленкой нужно перекрыть всю поверхность пола и завести ее на стены на высоту будущей стяжки. Соседние полосы кладут с нахлестом около десяти сантиметров, проклеивают стыки монтажным скотчем.

Укрепить вдоль стен на стыке с полом демпферную ленту. Она необходима для компенсации температурного расширения бетона, иначе при нагреве стяжка потрескается.

Ленту кладут так, чтобы в итоге она оказалась на пару сантиметров выше поверхности стяжки. Крепить можно метизами или сажать на самоклеящийся слой.

Если площадь комнаты очень большая и хотя бы одна стена длиннее 8 метров, посередине перпендикулярно длинной стене устраивают дополнительный компенсационный шов.

В этом случае схема укладки труб обязана включать не менее двух контуров: их кладут по обе стороны демпфера без пересечения ленты.

Уложить теплоизоляцию. Для создания этого слоя можно использовать ППС, пробковую подложку, ЭППЛ. Для водяных полов нежелательно выбирать базальтовую вату ввиду ее гигроскопичности.

  О заливке теплого водяного пола своими руками

Если вы все-таки выбрали ее – поверх утеплителя нужно уложить пароизоляционный слой. Удобный вариант теплоизоляции – профильные маты из ППС: между гребнями волн или бобышками уже есть готовые каналы для укладки трубы.

Некоторые модели матов (о матах для теплого водяного пола) допускают укладку труб без дополнительного крепления.

При использовании обычного ППС толщина слоя рассчитывается в зависимости от особенностей основания/перекрытия:

  • над теплым подвалом (не менее 18°С) или на втором этаже – 3 сантиметра;
  • то же, при температуре внизу 10-17° – 5 сантиметров;
  • 0-10° – 7 см;
  • над холодным подвалом – 10;
  • по грунту на цокольном этаже – от 6 до 12, в зависимости от заглубления.

Уложить алюминиевую фольгу отражающей поверхностью вверх. Если для теплоизоляции используется пенофол или маты с отражающим покрытием, дополнительный экран не требуется.

Иногда вместо фольги устанавливают отражающие металлические пластины, по форме повторяющие углубления каналов.

Этот способ применяют, когда в качестве основы для укладки труб используются листы ДСП с фрезерованными каналами (т.н. настильный метод), когда укладка пола производится по деревянным лагам и в других случаях, если фольгированный слой отсутствует, и уложить его не представляется возможным.

Пластины распределяют равномерно по всей поверхности основания.

Далее, если поверхность ровная, поверх отражающей пленки укладывают арматурную сетку, к которой пластиковыми хомутами крепят трубы. Трубы кладут по одной из существующих схем – змейка, улитка, комбинированный вариант.

После этого производят опрессовку системы и кладут стяжку либо лист фанеры, который будет основанием для плиточного покрытия или линолеума.

Под ламинат (как сделать водяной теплый пол под ламинат) при использовании в качестве утеплителя профильных матов сплошное основание не нужно, доски можно стелить поверх труб.

Что такое пирог теплого пола по грунту

Никакого отношения к выпечке такие полы не имеют. Их называют «пирогами» из-за того, что их теплоизоляция имеет много слоёв и по виду они слегка напоминают слоеный пирог. Если вы всё-таки решились на строительство, то учтите, теплые полы по грунту требуют некоторых замеров.

Например, грунтовые воды не должны быть слишком высоко, потому что это заставить «поплыть» ваш «пирог». Ещё следует убедиться, что грунт достаточно крепок, ибо всё конструкция может просто осесть. Также следует помнить, что «пирог» уменьшает высоту комнаты, а демонтаж такой конструкции – дело сложное, поэтому всё надо делать правильно с первого раза.

Основной монтаж теплого пола

Перед началом укладки водяного пола в частном доме, по подготовленному грунту нужно слоями распределить крупный песок и щебенку. Глубина их залегания должна составлять около 30 сантиметров. Затем их нужно полить водой и тщательно утрамбовать. Таким образом, изготовив «подушку», можно будет перейти к следующим работам.

Гидроизоляционный слой

Чтобы устройство теплого пола прослужило достаточно долгое время, его нужно защитить от пагубного влияния воды и других жидкостей. Для этого необходимо на нижнем уровне порога уложить гидроизоляционный слой из толстого полиэтилена. Укладка не сложна и производится следующим способом:

  1. Рулон разматывается по площади помещения.
  2. Острым ножом удаляются лишние участки.
  3. Гидроизоляционный материал укладывается внахлест.
  4. Стыки полиэтилена проклеиваются строительным скотчем.

В качестве гидроизоляции можно использовать и другие, более практичные мембраны из полиэстера. Однако стоить они будут значительно выше.

Теплоизоляционный слой

Согласно инструкции, в пирог теплого пола, важно включить теплоизоляционный слой, который поможет защитить основание помещения от промерзания и утечки теплового потока. Да и теплоотражающая подложка будет направлять поток тепла внутрь здания, а не за его пределы. Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии

 Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции

Таким образом, при использовании теплоизоляционного слоя, можно будет добиться не только равномерного тепла по всему полу, но и сэкономить до 20 % на электроэнергии.  Есть несколько видов теплоизоляционных материалов предназначенных для водяного теплого пола, такие как: чистый пенополистирол, экструдированный материал и пенополистирол с алюминиевым покрытием. Каждый вид, имеет свою технику укладки, которая указана в прилагающей инструкции.

Заливка бетонного слоя

Для высококачественной прочности теплых полов по грунту с водяной системой, порог пола должен включать армированный бетонный слой, поскольку он будет служить защитой конструкции от дальнейших нагрузок. Перед заливкой нужно будет при помощи реек разделить основание помещения на участки, с шагом в 1 метр, что позволит упростить процесс работы, выполняя его поочередно. Далее укладывается армированная сетка и заливается раствор. По мере его высыхания, рейки необходимо вытащить из бетона, а углубления от швов заполнить раствором. Для того, чтобы в будущем бетон не трескался и не деформировал стены, по периметру помещения нужно проклеить демпферную ленту.

Укладка обогревающего контура

Убедившись, что бетонная стяжка полностью высохла, переходят к укладке труб. Выбор теплоносителей, исходит из желания самих пользователей. Однако, по мнению специалистов, металлопластиковые трубы более надежны и легки при монтаже. Укладка контуров производится следующими способами:

  • улитка;
  • змейка;
  • комбинированный.

В не зависимости от видов укладки, ветви труб должны оканчиваться в коллекторном шкафу. А так же при их монтаже, должны быть соблюдены следующие правила:

  1. Контур должен изготавливаться без стыков, из сплошной трубы.
  2. В не зависимости от шага, длинна теплоносителя, не должна превышать более 200 метров.
  3. Шаг должен зависеть от диаметра трубы.
  4. При укладке не допускается растяжение труб.

А также в процессе монтажа, нельзя наступать на теплоносители, тем самым подвергая их деформации.

Выполнив укладку труб, необходимо провести их опрессовку.

Заливка стяжки

Проверив функциональность работы водяного пола по грунту, переходят к его фиксации при помощи стяжки. Для этого необходимо приготовить раствор из мелкого песка и цемента, в соотношении 3 : 1. Для прочности раствора, можно добавить в 1000 грамм цемента 1 грамм фибры. Процесс заливки аналогичен бетонному порогу, однако время высыхания займет более длительного времени.  В данном случае стяжка высохнет не ранее, чем через 30 дней.

Убедившись в том, что цементный раствор полностью высох, приступают к монтажу напольного покрытия.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
