Правила проектирования свайных фундаментов

Предисловие

1 РАЗРАБОТАН Акционерным обществом «Научно-исследовательский институт мостов и дефектоскопии» (АО «НИИ мостов») при участии Акционерного общества «Газпром СтройТЭК Салават» (АО «Газпром СтройТЭК Салават»). Общества с ограниченной ответственностью «БАУ групп» (ООО «БАУ групп»). Общества с ограниченной ответственностью «Завод свайных конструкций» (ООО «ЗСК»), Общества с ограниченной ответственностью «Проектно-строительная компания «ГлавФунда-мент» (ООО ПСК «ГлавФундамент»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 144 «Строительные материалы и изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 октября 2020 г. № 802-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N9 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Стандартинформ. оформление. 2020

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

Что учитывается при создании проекта свайного фундамента?

Чтобы фундамент на сваях не разрушался на протяжении десятилетий, перед его монтажом следует обратить внимание на очень важные для строительства рекомендации:

1. Если дом предполагается возводить в условиях экстремального климата и агрессивной окружающей среды, перед установкой рекомендуется ознакомиться с положениями СНиП 2.03.11.
2. Проектирование предполагает наиболее надежные и доступные решения фундамента на сваях.
3. Все необходимые стройматериалы, технологические решения, изделия и типы почв должны быть отражены в действующих стандартах, технических условиях и проектной документации. Замена чего-либо возможна лишь после консультации с инженерно-проектной организацией и согласования с владельцем дома.
4. Все деформации фундамента на сваях, обусловленные природными факторами, обязательно строго учитываются во время закладки основания и контролируются в течение всего периода выполнения работ.
5. Геологические исследования желательно поручать исключительно лицензированным компаниям, которые смогут учесть влияние закладки данного основания на близлежащие строения.
6. Проведение проектных работ строго регламентировано техзаданием и учитывает тип сооружения согласно ГОСТу 27751.
7. Монтаж свайно-винтового фундамента, который можно установить легко и просто, производится только после тщательного анализа условий окружающей среды и инженерно-геологических нормативов, а также изучения опыта установки таких оснований в подобных условиях.

Комбинированный свайно-плитный фундамент в сложных условиях гористой местности.

Проектирование свайно-винтовых оснований производится на основе свода правил СП 2.02.03-85 «Свайные фундаменты». Для этого разработчику понадобятся следующие сведения:

Данные о физико-химических характеристиках почвы. Их получают на основе геодезических исследований, предполагающих пробуривание экспериментальных скважин в грунте и изучение его характеристик. Глубина бурения зависит от типа почвы: если она нестабильна, бурение производится до нижних слоев грунта повышенной плотности. При большой площади дома бурение производится в нескольких местах свайного поля. Этот метод позволяет также определить глубину промерзания грунта и протекания подземных вод, а также их химический состав. В проектировании непременно учитывается положение об удалении плодородных почвенных слоев и их дальнейшем применении для восстановления плодородности земель под сельское хозяйство

В проекте также предусматривают изоляцию элементов основания, соприкасающихся с почвой, при выделении газов из земли в данной местности

Для проектирования и возведения свайного основания очень важно правильно определить его физико-химические характеристики, среди которых удельная масса, плотность и влажность грунта, его пористость, коэффициент удельного сцепления, угол внутреннего трения

Пристань на сваях, постройка которой осложнена наличием воды и типом грунта.

Разновидности свай

В зависимости от геологических исследований грунта для строительства фундамента могут использоваться разные виды свай. Они бывают:

• железобетонные;
• деревянные;
• сваи в железобетонной оболочке;
• железобетонные буроспускные;
• винтовые сваи со стальным или железобетонным стволом.

Также следует отметить, что на сегодня имеются и другие виды свай, например, булавовидные, пирамидальные и ромбовидные. Но так как они считаются новшеством, то их применение еще не широко распространено. Кроме этого, следует отметить, что бывают сваи-стойки и висячие.

1. Сваи-стойки. К ним относятся сваи, опирающиеся непосредственно на присутствующие скальные породы грунта или малосжимаемые. В данном случае нагрузка, осуществляемая на боковую поверхность сваи и ее концовку не имеет большого значение, поэтому и не учитывается.
2. Висячие (сваи трения). Обозначенный вид причисляется к сваям, применяемых на сжимаемых грунтах, при этом осуществляется передача нагрузки не только на боковые поверхности свай, но и на их нижний конец.

В качестве примечания необходимо отметить, что к малосжимаемым грунтам причисляются крупнообломочные почвы, в которых присущий песчаный заполнитель средней и плотной плотности. Также к обозначенному типу грунта относится и глина, имеющая крепкую консистенцию в водонасыщенном состоянии с наличием модуля деформации в значение Е ≥ 50 Мпа.

Расчёт свайных фундаментов по несущей способности

Расчёт фундамента по оси 1-В

Определяем суммарную нагрузку в уровне обреза ростверка из расчёта фундамента по I группе предельных состояний.

Определяем количество свай в ростверке:

Необходимое количество свай и в свайном фундаменте в первом приближении можно определить по формуле

где NI = 1512 кН – расчетная вертикальная нагрузка в уровне обреза фундамента.

Конструктивно принимаем 6 сваи.

Размещение свай в плане.

Размещение свай в плане

Определение расчётной нагрузки, передаваемой на сваю и уточнение количества свай.

Проверку фактической расчетной нагрузки на каждую сваю для внецентренно нагруженного фундамента осуществляют исходя из условия:

где N – фактическая расчетная нагрузка на максимально нагруженную сваю, кН;

F – допускаемая расчетная нагрузка на сваю, кН.

где n – число свай в фундаменте;

МоyI, МохI – расчетные изгибающие моменты, относительно главных центральных осей в плоскости подошвы ростверка, кН·м;

yi, xi – расстояния от главных осей до оси каждой сваи, м;

ymax, хmax – расстояния от главных осей до оси максимально нагруженной сваи, для которой вычисляется расчетная нагрузка, м.

Схема к определению расчетной нагрузки при эксцентриситете относительно двух осей инерции.

– условие выполняется.

Определение осадки свайного куста из висячих свай.

Расчет свайного куста из висячих свай по деформациям производится как для условного фундамента на естественном основании методом послойного суммирования.

Границы условного фундамента определяются следующим образом: снизу – плоскостью AD, проходящей через нижние концы свай; с боков – вертикальными плоскостями АВ и CD, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии (рисунок 16):

Осредненное значение угла внутреннего трения грунта определяется:

где h – глубина погружения сваи в грунт,

– расчетное значение углов внутреннего трения для отдельных, пройденных сваями слоев грунта толщиной Hi.

Определение границ условного фундамента при расчёте свайных фундаментов по деформациям

Размеры подошвы условного фундамента определяют по формулам

Lусл = L + 2S;

Bусл = В + 2S.

Lусл = 1.2 + 2 · = м;

Bусл = 1.2 + 2 · = м;

Площадь подошвы условного фундамента определяется по формуле

Aусл = Bусл · Lусл.

Aусл = · = м2.

При определении деформации основания необходимо выполнение следующего условия:

Pср ? R;

где Pcp – среднее фактическое давление на грунт в плоскости нижних концов свай, кН/м;

R – расчетное сопротивление грунта в плоскости нижних концов свай, кН/м2.

Расчетное сопротивление грунта в уровне подошвы условного фундамента определяется по формуле

где гс1, гс2 – коэффициенты условий работы;

Мг, Мq, Мс – коэффициенты, принимаемые в зависимости от угла внутреннего трения ц под подошвой условного фундамента;

гII – удельный вес грунта под подошвой условного фундамента, кН/м2;

Вусл – ширина подошвы условного фундамента, м;

dI = hycл – глубина заложения подошвы условного фундамента, м;

CII – расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой условного фундамента кПа;

– осредненное значение удельного веса грунта выше подошвы условного фундамента.

Фактическое давление, действующее по подошве условного фундамента, определяется по формуле

Вес условного фундамента определяется по формуле:

GH = Gp + Gcв + Gгр,

где Gp = Vpocm · гбет – вес ростверка,

Vрост – объем ростверка, м3;

гбет = 25 – удельный вес железобетона, кН/м3;

Gсв = n · Vсв · гбет – вес свай,

Vсв – объем сваи, м3;

Gгp = ( – Vрост -Vсв) – вес грунта в межсвайном пространстве.

= Аусл · hусл =·7.4= – объем условного фундамента, m3.

Gp = (0.7·2.6·3.1·1.5+1.1·1·1.2) · 25= кН,

Gсв = 4·(·0.3·0.3+1/3··0.3·0.3) · 25 = ,

Gгp = () · 19.7 = 1017.9 кН,

GII = + 52.5 + 1017.9 = кН,

Pср ? R

– условие выполняется.

Расчёт осадки.

Расчет осадки условного фундамента на естественном основании ведется методом послойного суммирования.

Толщина слоя составляет

Подсчёт напряжений на границах элементах слоёв сводим в таблицу.

Параметры для определения величины осадки фундамента

Выбор свайных конструкций

С особой тщательностью стоит подходить к проекту столбчатого основания в условиях, когда на территории строительства наблюдается высокое стояние грунтовых вод

Руководство по проектированию свайных фундаментов гласит, что свайное основание может проектироваться и возводиться на грунте, который был предварительно уплотнён с помощью различных методик. Вся конструкция может выполняться в виде свайного поля.

Также нормами СП оговаривается, что свайные конструкции могут использоваться вместо ленточного основания. Такая ситуация может сложиться в случае, если отметка, на которой по расчёту должна находиться подошва ленточного фундамента, будет превышать 170 см.

С особой тщательностью стоит подходить к выполнению проекта столбчатого основания в условиях, когда территория строительства находится на  слабых грунтах или наблюдается высокое стояние грунтовых вод.

Самым подходящим основанием для возведения свайного фундамента является мало сжимаемый тип почв. Идеальными породами для строительства свайного основания являются следующие породы:

• скальный грунт;
• галечник;
• плотный песок;
• крупнообломочные породы.

Согласно руководству для формирования свайного поля может использоваться один из следующих видов свай:

• забивные;
• буронабивные;
• винтовые.

Забивные сваи

Забивные свайные конструкции изготавливаются из железобетона в заводских условиях

Забивные свайные конструкции изготавливаются из железобетона в заводских условиях. Это четырёхгранные конструкции с заострённым концом. Для забивания изделия в землю используется специальная механизированная техника (вибропогружатели или молоты). Иногда забивные сваи изготавливаются на участке. Для этого в землю забивается свая-оболочка с пустотой внутри. После этого пространство внутри сваи бетонируется.

Винтовые сваи

Большой популярностью в индивидуальном строительстве пользуются винтовые сваи, поскольку они могут быть закручены в землю без использования специальной техники. Конструкция выполнена из стальной трубы, на конце которой приварена винтовая нарезка.

Буронабивные сваи

Для установки такой свайной конструкции необходимо пробурить скважину

Для установки такой свайной конструкции необходимо пробурить скважину. После этого в нижней части проходки делается полость чуть шире, чем сама скважина. Она нужна для формирования опорной подошвы под стойкой. Подошва бетонируется или засыпается песком с последующей трамбовкой.

Затем в скважину устанавливается несъёмная опалубка. Обычно для этих целей используют стальные, пластиковые или асбестовые канализационные трубы. Внутрь труб устанавливается арматурный каркас и заливается бетонным раствором с высокой марочной прочностью.

Обычно ещё на этапе проектирования такие сваи закладываются по углам сооружения, в месте пересечения стен, под колоннами, стойками и тяжелыми конструкциями (печью или камином). Под несущей стеной такие сваи располагаются с шагом 2,5 м.

Нормативные документы

Основным документом, описывающим конструкцию и типы фундаментов на свайных опорах, а также регламентирующий их конструирование и расчет считается СНиП «Свайные фундаменты».

Дом на сваях

Более современным документом, разработанным не так давно, является СП В современной редакции СНиП каких-либо значительных изменений не добавлено, хотя некоторые замены и уточнения после появления новых технологий и материалов были внесены. При сомнениях и существенных разногласиях ориентироваться, все же, следует на СП, в которых приведены конкретные примеры.

В Правилах озвучиваются основные запросы, предъявляемые к разработке конкретного типа основания – свайного.

В СП описываются различные типы опор, инженерно-геологические характеристики, рассматриваются нюансы и частные примеры расчетов вновь возводимых зданий, реконструируемых построек. Положения СП , равно как и СНиП не применяются к свайным основаниям, строящимся:

• для сооружений, находящихся под нагружением динамического характера;
• в вечной мерзлоте;
• на заглублении, превышающем 35 м;
• для сооружений, относящихся к предприятиям нефтепереработки.

СНиП 2.02.03-85. Свайные фундаменты

Аббревиатура СНиП расшифровывается как санитарные нормы и правила. Относятся они к таким областям, как инженерные изыскания, архитектурно-строительное проектирование и строительство. Делятся СНиП на четыре основных части:

• общие положения;
• нормы и правила проектирования;
• нормы и правила производства и приемки работ;
• сметные правила и нормы.

Такие документы не дают рекомендаций, как нужно строить и осуществлять другие виды работ, но содержат в себе требования к продукции и готовым объектам. Соблюдение норм и правил позволяет обеспечивать высокое качество, соответствующее стандартам и удовлетворяющее потребности заказчика.

Применение их не является строго обязательным, однако каждая уважающая себя компания обязательно руководствуется ими при выполнении строительных работ. Помимо этого, в случае возникновения спорных ситуаций, в суде может играть большую роль тот факт, что все работы производились по СНиП.

Для свайных фундаментов составлен СНиП 2.02.03-85

Существует огромное разнообразие СНиП, касающееся каждого этапа работ и всех областей строительства. Все они отмечаются нумерацией и соответствующим названием. Для свайных фундаментов существует СНиП 2.02.03-85. Полный текст документы можно скачать здесь.

Документ содержит в себе следующие главы и приложения:

1. Общие положения
2. Виды свай
3. Основные указания по расчету
4. Расчет несущей способности свай
   • Сваи-стойки
   • Висячие забивные сваи всех видов и сваи -оболочки, погружаемые без выемки грунта
   • Висячие набивные и буровые сваи и сваи -оболочки, заполняемые бетоном
   • Винтовые сваи
   • Учет отрицательных (негативных) сил трения грунта на боковой поверхности свай
5. Определение несущей способности свай по результатам полевых исследований
6. Расчет свайных фундаментов и их оснований по деформации
7. Конструирование свайных фундаментов
8. Особенности проектирования свайных фундаментов в набухающих грунтах
9. Особенности проектирования свайных фундаментов на подрабатываемых территориях
10. Особенности проектирования свайных фундаментов в сейсмических районах
11. Особенности проектирования свайных фундаментов опор воздушных линий электропередачи
12. Особенности проектирования свайных фундаментов малоэтажных сельских зданий
13. Приложение 1.Рекомендуемое. Расчет свай на совместное действие вертикальной и горизонтальной сил и момента
14. Приложение 2.Рекомендуемое. Расчет несущей способности пирамидальных свай с наклоном боковых граней ip>0,025
15. Приложение 3.Рекомендуемое. Определение осадки ленточных свайных фундаментов
16. Приложение 4.Рекомендуемое. Определение осадки одиночной сваи
17. Приложение. Поправки к СНиП 2.02.03-85

Инженерно-геологические изыскания

Инженерно-геологические изыскания – ключевой этап определения грунтовых условий строительной площадки, на основании которых рассчитывается глубина погружения и типоразмер используемых свайных опор. Проведение данных работ регулируется нормами СП № 11-105 от 1997 года “Инженерно геологические изыскания для строительства”.

Важно: в процессе геологических изысканий выявляются механические свойства грунта, составляется сейсмологическая и тектоническая характеристика строительного участка. Также определяется гидрологический режим территории (уровень расположения грунтовых вод).. В процессе геологических изысканий проводятся следующие работы:

В процессе геологических изысканий проводятся следующие работы:

• Изучаются архивные данные о ранее проводимых исследованиях в районе проведения строительных работ;
• Создаются разведывательные геологические скважины, из которых берутся пробы почвы и грунтовых вод для последующего анализа в лаборатории. В процессе лабораторных исследований определяется структурная плотность, пористость и водонасыщенность почвы, на основе которых проектировщики рассчитывают модуль деформации, силу внутреннего трения и номинального сцепления грунта;
• Выявляются существующие подземные сооружения и коммуникации на территории объекта;
• Определяются неблагоприятные процессы в грунте, которые могут представлять угрозу для будущего фундамента.

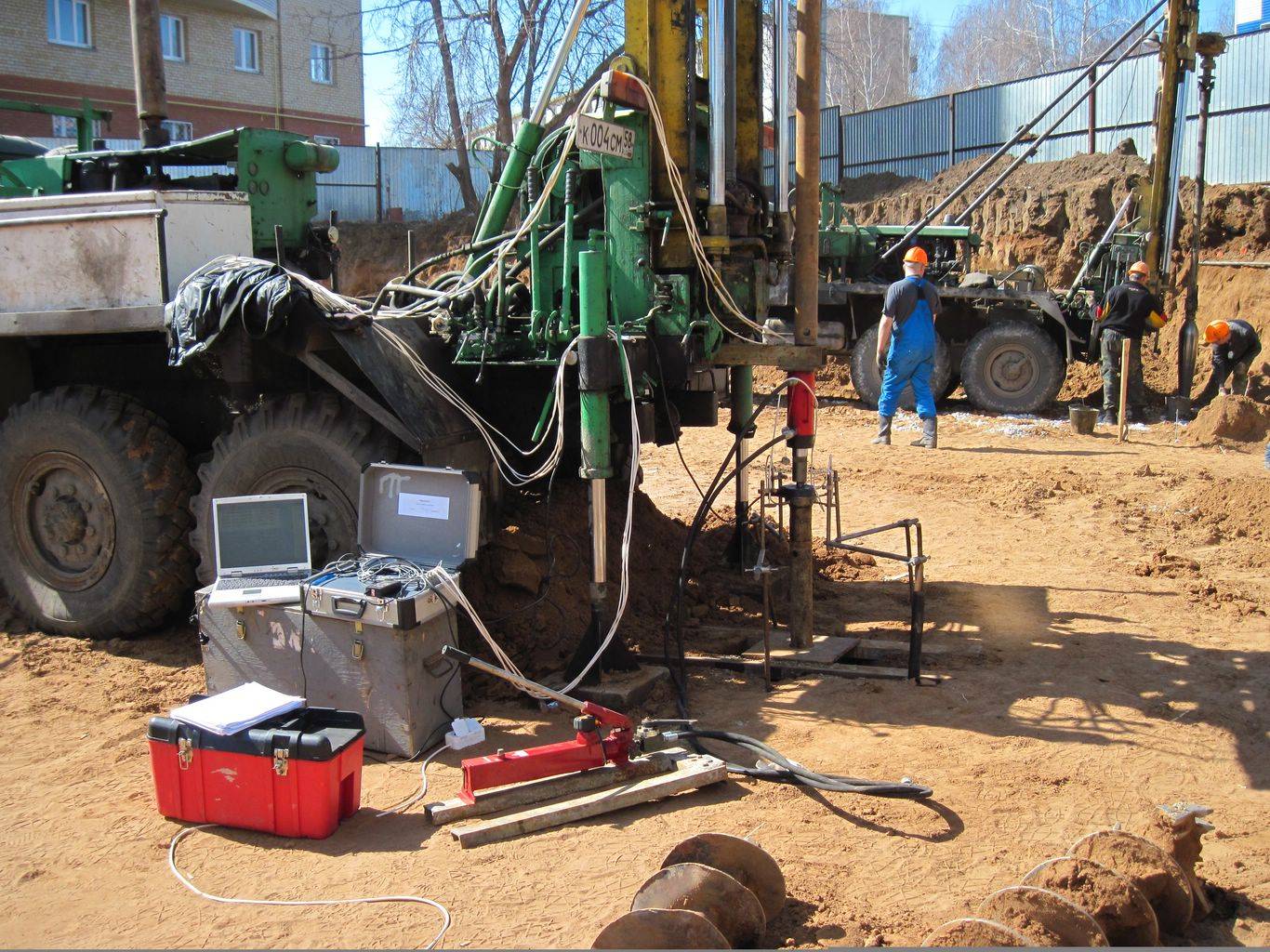

Рис: Бурение разведывательных скважин для забора проб грунта

Важно: инженерно-геологические изыскания должны проводиться профильными организациями, обладающими лицензиями на выполнение работ. Данный этап крайне важен, поскольку при неполной либо недостоверной информации о характеристиках грунта на строительном участке правильно спроектировать свайный фундамент невозможно.

Порядок создания проекта

Последовательность инженерных расчетов в ходе планирования силовой конструкции:

1. Оценка гидрогеологического состояния участка, в том числе определение несущей способности почвы. На основе полученных данных выбирают тип сваи, удовлетворяющий заданным условиям, между винтовыми, забивными, буронабивными и комбинированными изделиями.





















2. Сбор действующих нагрузок на фундамент (длительных, кратковременных, особых).
3. Определение глубины заложения фундамента с учетом уровня промерзания почвы.
4. Выбор оптимальной длины конструктивных элементов.
5. Вычисление несущей способности одной свай по отношению к расчетному сопротивлению почвы.
6. После предварительных расчетов проводят пробное испытание по технологии динамической нагрузки или методом статистического зондирования. Испытание проводится непосредственно на строительной площадке с пробным погружением сваи.
7. Определение потребности в сваях (расчет их количества). Сопоставляют фактическое давление на фундамент с грузоподъемностью одной опоры. После этого выбирают схему свайного поля, учитывая регламентированное значения шага по СП 24.13330.2011.
8. Определение степени использования несущей способности фундамента.
9. Расчет конечной осадки свайной конструкции.
10. Оформление проекта.

Особенности разработки плана для основания на железобетонных забивных сваях

При проектировании фундамента с использованием железобетонных силовых элементов в ходе расчета грузоподъемности одной сваи учитывают не только сопротивление почвы под опорной площадью основания, но и давление к вертикальным стенкам опоры со стороны грунта.

Формула для определения несущей способности ж/б опоры:

• Y_cr — коэффициент общих условий работы почвы;
• F_df – сопротивление слоев почвы под опорной площадью сваи;
• F_dr – сопротивление грунта к боковым стенками опоры.

1. R – расчетное сопротивление грунта на участке,
2. А – площадь опорной поверхности.

• U — периметр сечения опорного столба;
• F_i – сопротивление отельных слоев почвы к боковой поверхности сваи;
• H_i — толщина слоев почвы, которые взаимодействуют со стенкам опоры.

Требования санитарного контроля

Правилами СНиП контролируется необходимый этап срезки экологически чистого плодородного слоя перед разметкой свайного поля. В дальнейшем почва используется для рекультивации сельскохозяйственных земель и озеленения района.

Допускается не снимать плодородные слои, если:

• его высота менее 10 см;
• на заторфованных и заболоченных участках;
• почва с низким плодородием.

В соответствии с требованиями санитарного контроля на участках, где по данным экологических исследований имеются выделения из почвы газа радона, торина или метана, необходимо реализовать мероприятия:

• по снижению концентрации газов;
• для изоляции соприкосновения конструкций с грунтом.

6.1 Требования к качеству поставляемых материалов и изделий (входной контроль)

6.1.1 Входной контроль качества поставляемых на строительную площадку обсадных и бетонолитных труб, арматурных каркасов, дорожных плит и других материалов и изделий осуществляют внешним осмотром, их соответствием нормативным и проектным требованиям, а также проверкой наличия и содержания паспортов, сертификатов и других сопроводительных документов.

6.1.2 Входной контроль поставляемой бетонной смеси заключается в проверке соответствия заданным в проекте класса и по удобоукладываемости (по осадке конуса). Проверку производят внешним осмотром, а также по наличию и содержанию паспорта бетонного завода.

Применение свайного фундамента

Широко применяются свайные фундаменты в промышленном, гражданском и дачном строительстве.

Предпосылками для возведения этого вида конструкции являются:

1. Слабые грунты в месте строительства, а именно:
   • глина, суглинки;
2. плывуны;
3. торфяные и илистые грунты;
4. места с высоким уровнем грунтовых вод;
5. заболоченные, подтопляемые территории;
6. почвы с большой глубиной промерзания, более 2 м.
7. Желание сэкономить — если при расчетах ленточного фундамента его ширина получается более 1,5 м, для сокращения расхода материалов можно применить свайный фундамент.
8. Участки под строительство с неровными поверхностями, склоны.

Стоимость проекта под ключ

Стоимость зависит от следующих факторов:

• размеры конструкции;

• сложность гидрогеологических условий на участке;
• сложность самого проекта;
• затраты на подготовительные работы;
• количество задействованной техники и оборудования;
• количество вовлеченных в работу инженеров, геодезистов, конструкторов и операторов.

Среднерыночная стоимость планирования винтовых, набивных и забивных фундаментов начинается от 100 000 руб. Заказчику придется доплачивать за дополнительный расчет осадки в каждом сечении (от 20 000 руб.), а также статистические и динамические испытания на участке.

Кроме результатов инженерных расчетов, специализированные компании дают рекомендации относительно мероприятий, направленных на минимизацию осадки и деформаций.

Типы свайных фундаментов

Свайные фундаменты имеют несколько преимуществ перед обычными ленточными или плитными, такие как:

• Снижение расхода материалов.
• Возможность устройства на сильнопучинистых грунтах.
• Возможность монтажа на участках с большим уклоном.
• Высокая скорость монтажа в случае применения винтовых свай. Фундамент под обычный загородный дом монтируется за 1-2 дня, нет необходимости ждать полного набора прочности бетоном в течение 28 суток.

Сваи применяются 3 видов:

https://youtube.com/watch?v=8dJL1d3trrE

• Забивные.
• Буронабивные. Как один из вариантов буронабивных свай монтируют так называемые сваи ТИСЭ, с уширением внизу. Такая конструктивная особенность снижает нагрузку на грунт и позволяет фундаменту эффективно противостоять силам выталкивания, возникающим при морозном пучении грунтов.
• Винтовые.

Забивные элементы в частном строительстве применяются крайне редко, т.к. требуют привлечения тяжелой строительной техники.

Для чего нужен фундамент

Главная задача фундаментной основы для любого сооружения, это его укрепление и прочность. Дело в том, что участки для строительства не всегда имеют геологическую устойчивость, поэтому требуется делать основу, которая позволит удерживать все сооружение не давая ему разрушиться. Основываясь такими критериями в строительстве применяются свайные фундаменты, которые гарантируют надежность, а именно устойчивость сооружения независимо от геологической нестабильности грунта.

Как определяется необходимость применения свайного фундамента

Изначально нужно отметить, что свайный фундамент требуется на участках, которые имеют неустойчивую форму, к примеру, песчаный, глинистый грунт или галечную основу. Но следует сказать, что применение свайного фундамента должно в непременном порядке базироваться исключительно на основе таких аспектов

• инженерно-геологических и гидрогеологических исследований;
• изучения климатических условий местности, где будет производиться строительство;
• особенности проектируемого здания или сооружения;
• местного опытного строительства.

Также главным параметром считается и такой показатель, как наличие грунтовых вод. Ведь сваи, используемые для фундамента изготавливаются из металла, а соответственно наличие влажной среды может привести к их коррозии. Данное положение регламентировано требованиями СНиП II-28-73 «Защита строительных конструкций от коррозии». Также в учет должны приниматься и другие особенности участка, где планируется строительство. К примеру, имеются регионы, где грунт находится постоянно в мерзлом состоянии, поэтому целесообразным будет использование свайного фундамента, но необходимо в данной ситуации придерживаться требований СНиП II-18-76 «Основания и фундаменты зданий и сооружений на вечномерзлых грунтах». То есть требуется непременно изучить руководство по проектированию свайных фундаментов.

Составление проекта свайного фундамента

После того, как были произведены все необходимые исследования, обозначено проектирование и устройство свайных фундаментов, то следующим этапом должно быть составление проекта. Он основывается на таких исходных данных:

• отчетность о произведенных инженерно-геологических исследованиях;
• генеральный план в масштабе 1:2000 или 1:5000;
• физико-механические характеристики исследуемого грунта;
• гидрогеологические условия площадки для строительства;
• лабораторные данные относительно химического состава грунтовых вод;
• сведения об сейсмологических проявлениях;
• результаты, полученные на основе пробного забивания свай;
• проект планировки строительной площадки;

• наличие подвального помещения или цокольного основания;
• данные о предполагаемых нагрузках на фундамент;
• расположение водопроводной системы, канализации, а также электрических кабелей;
• характеристики фундамента, где будет устанавливаться оборудование или возможные углубления.

На основе обрабатываемых данных, если строительство сооружения начинается, и какие-то параметры требуют корректировки, то их непременно нужно внести своевременно. Таким образом можно избежать в дальнейшем дефектов, которые могут возникнуть из-за недобросовестно выполненных работ. Также следует отметить, что анализ обозначенных данных позволит определить, какой должна быть укладка свайного фундамента. Ведь существует такие варианты установки свай:

1. Сплошное свайное поле – применяется в том случае, когда возводимое сооружение будет оказывать на грунт большую нагрузку.
2. Свайная лента – используется для поддержки несущих стен.
3. Свайный куст – обозначенная разновидность свайного фундамента допускается применять, когда здание или сооружение будет тяжеловесом. В данном случае предусматривается использование 3-х свай в одном основании.
4. Одиночные сваи – предназначаются для установки, как основа для поддержки одиночных опор.
