Все, что вы хотели бы знать о производстве винтовых и ЖБИ свай

Где используются свайные фундаменты

Свайные фундаменты применяются и в жилищном строительстве, и в промышленном, и в частном. Как уже говорилось выше, основное их назначение – усилить грунт, на котором возводится здание. При этом опоры выставляются под стенами сооружения (внешними и внутренними) с обязательной установкой элементов под углами постройки и в местах стыковки стеновых конструкций.

Дом, сооружённый на винтовых сваях

В частном домостроении свайные фундаменты стали использоваться, когда строительный бум воцарился на просторах страны. Хороших участков всем не хватало, а люди хотели иметь хотя бы небольшой домик подальше от городской суеты. Поэтому власти стали выделять землю под строительство практически на непригодных участках. Во всяком случае, построить на нём дом по традиционным технологиям не получалось. Вот тут и вспомнили о сваях, которые раньше использовались только в гражданском и промышленном строительстве в прибрежных регионах и на Севере.

Как оказалось, сваи легко справлялись с различными неудобствами при сооружении дома и нагрузками, поэтому быстро стали популярными. Во всяком случае, проблему они решили. Но забивная и буронабивная технологии очень сложны, трудоёмки и затратны. Без специальной техники их не провести. Поэтому большую популярность сегодня получила именно технология монтажа фундамента на винтовых сваях, которую можно провести без дополнительных затрат вручную.

Разновидности опор

Производители свай предлагают несколько видов изделий. Они различаются по нескольким критериям:

• размерам;
• наконечникам;
• по ширине и количеству лопастей;
• типу стали (материалу изготовления);
• защитному покрытию.

По диаметру и длине

Длина опоры в каждом случае рассчитывается индивидуально

При этом важно учитывать несколько показателей:

• глубину, на которой залегает плотный грунт;
• глубину промерзания почвы в регионе;
• высоту цокольного этажа.

Диаметр и длина винтовых свай  рассчитывается индивидуально.

В большинстве случаев длина опоры варьируется в пределах 2500-3500 см.

Диаметр опор — от 57 мм до 130 мм. От этого показателя зависит прочность готовой конструкции и несущая способность фундамента. Производители предлагают несколько вариантов изделий:

1. Маленький диаметр опоры 57 мм. Для такой сваи нагрузка составляет 800 кг. Сфера использования такого фундамента относительно узкая: установка ограждений из сетки-рабицы или штакетника.
2. Труба диаметром 76 мм. Она подходит для строительства заборов из частого штакетника или профнастила. Максимальная нагрузка достигает 3000 кг.
3. Диаметр 89 мм. Использовать опоры можно для возведения беседок, легких гаражей, хозпостроек, веранды. Несущая способность достигает 4-5 т.
4. Диаметр 108 мм. Такие трубы рекомендуют при строительстве небольших бревенчатых срубов и каркасных домов. Опора выдерживает до 5-9 т.
5. Диаметр 133 мм. Сваи с максимальной нагрузкой 12-14 т используются в малоэтажном строительстве, когда в качестве строительных материалов используется кирпич или газосиликатные блоки.

По типу наконечников

Винтовые сваи бывают 2 видов:

1. Литые. Такие элементы изготавливаются путем литья, в результате наконечник с лопастью представляет собой единую деталь. Они характеризуются повышенной прочностью, однако их цены выше. Применять их рекомендуют на твердых каменистых почвах.
2. Сварные. Эти наконечники изготавливаются путем приваривания лопасти к наконечнику. Низкая цена объясняется относительно низкой прочностью. Если такую опору попытаться поднять из земли, есть высокий риск срыва лопасти.

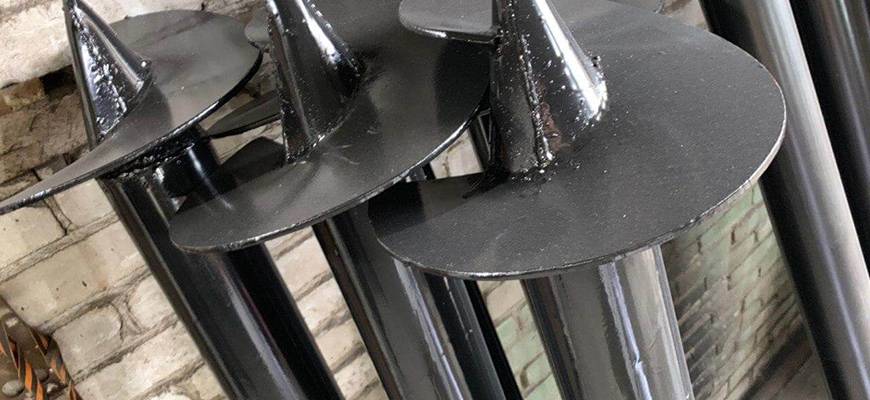

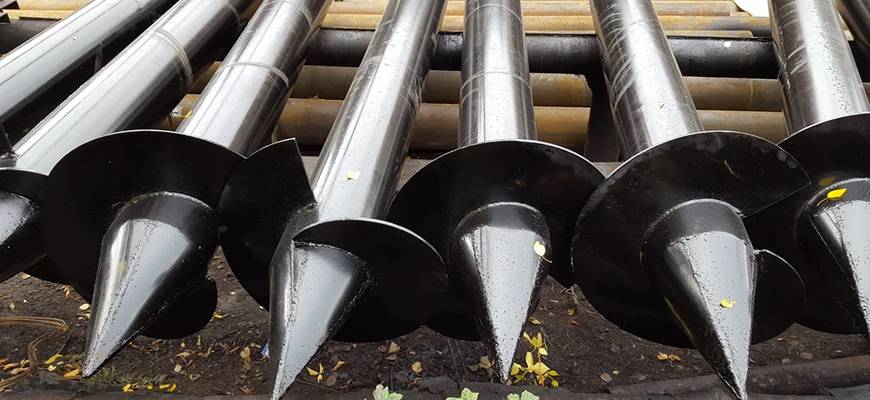

Винтовые сваи бывают литые и сварные.

По количеству лопастей

Опоры бывают:

1. Однолопастными. Их рекомендуют к использованию на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником быстро достигают критической нагрузки, что вызывает срыв лопасти.
2. Многолопастными. Наличие 2 лопастей обеспечивает повышенную стойкость к горизонтальным, вдавливающим и выдергивающим нагрузкам.

По материалу изготовления

В зависимости от применяемой стали выделяют несколько видов опор:

• сталь СТ3 — из нее производят сваи, подходящие для грунта со слабой химической агрессивностью;
• Ст20 — такой сплав рекомендуют для работ на почвах средней химической агрессивности;
• опоры из стали 30ХМА и 09Г2С подходят для высокой химической агрессивности среды.

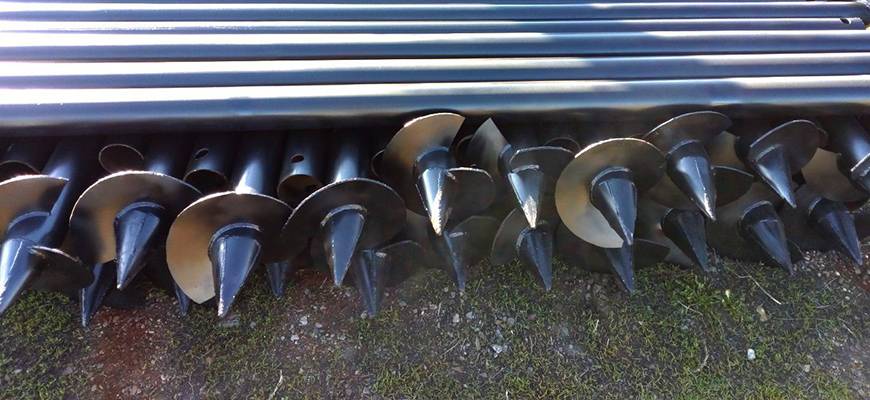

Сваи различаются по материалу изготовления.

По типу защитного покрытия

Стальные опоры после установки будут взаимодействовать с влагой, поэтому им необходима надежная наружная защита от коррозии. Лучше всего выбирать изделия, которые уже обработаны защитным составом на заводе. Существует несколько типов покрытий. Максимальную защиту обеспечивают эпоксидные и полиуретановые составы, а также цинкование холодным способом.

По области применения

Сваи различаются шириной и расположением лопастей, строением наконечника. Эти особенности влияют на эксплуатационные характеристики. По области применения винтовые опоры делят на 4 категории:

1. Изделия с 1 широкой лопастью, которая расположена на коротком наконечнике. Они подходят для работы на любых грунтах. Для строительства частных домов из блоков следует брать опоры большого диаметра и соблюдать малый шаг при установке.
2. Сваи с 2 лопастями, расположенными на разной высоте. Для установки такого фундамента требуется специализированная техника. Опоры подходят для строительства 2-этажных дачных домов и характеризуются повышенной устойчивостью к усадке и выдергиванию.
3. Изделия многовитковые с длинным наконечником и узкими лопастями разработаны для установки в каменистый грунт.
4. Сваи без острого наконечника имеют ограниченные функции и предназначены для строительства в условиях вечной мерзлоты.

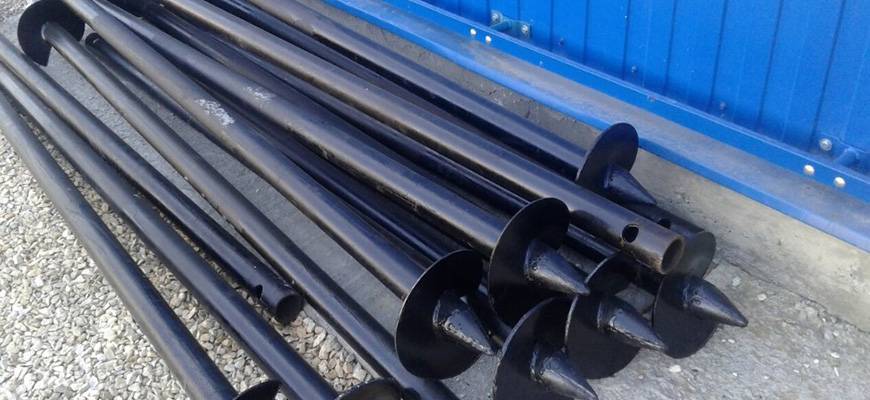

Сваи имеют разные области применения.

Способы крепления

Способы крепления обвязки и их характеристики представлены в таблице:

№	Способ крепления	Характеристики
1	Хомуты	Подходят для крепления как деревянных, так и металлических элементов конструкции фундамента. Применяется такой метод соединения, когда толщины опор недостаточно для нарезки резьбы. На оголовки опор накладывают деревянные бруски и закрепляют их саморезами или сваркой. Верхняя плоскость бруса должна быть идеально ровной и располагаться на всех опорах в одном уровне. Затем монтируют обвязку.
2	Сварка	Применяется для соединения металлических опор со стальным ростверком.
3	Резьба	Такое крепление подходит для домов, фундамент которых состоит из деревянных свай. Они должны быть достаточной толщины, чтобы длительный период выдерживать нагрузку от постройки.

Конструкция винтовой сваи

Независимо от того, сделана свая в заводских или домашних условиях, она состоит их нескольких элементов:

• тело сваи представляет собой трубу сечением 7,6-13 см, изготовленную из металла толщиной 4 мм и более;
• наконечник выполняется в виде сварной или литой пики длиной, равной диаметру трубы умноженному на 2;
• лопасти изготавливают в виде двух винтов на расстоянии 40-70 см друг от друга в виде однозаходной и двухзаходной спирали;
• оголовок делают из усиленной ребрами жесткости пластины с отверстиями, которую приваривают к катушке из трубы, ее внутренний диаметр должен быть больше наружного сечения тела сваи.

Технология производства свай

Как правило, винтовые сваи делаются из цельнотянутых или сварных труб диаметром 108 мм с толщиной стенки 4-5 мм. Тогда они выдерживает нагрузку от 4 до 8 т, в зависимости от плотности грунта.
Длина их устанавливается исходя из особенностей грунта на строительной площадке. С учётом того, что глубина промерзания почвы в средней полосе России редко превышает 1,5 м, длины в 2-2,5 м в большинстве случаев оказывается достаточно.
Сваи большей длины применяются на неустойчивых грунтах и в случаях, когда уровень почвенных вод залегает слишком близко к поверхности.

1. 1. Сначала трубы нарезают на отрезки необходимой длины.
   2. Затем производится обработка нижнего конца трубы, чтобы тем или иным способом придать ему форму конуса. Часто нижний конец просто косо обрезают, чтобы он представлял собой острый угол, но для забуривания требуется приложения больших усилий.
   3. После этого к нижнему концу трубы приваривается шнековая лопасть, которая изготавливается из гнутой на вальцах стальной полосы толщиной 4-6 мм. Теоретически такую полосу можно согнуть и вручную, используя шаблон, но практически это под силу только очень хорошему специалисту, причем темпы работы будут очень низкими.

Шаг винта шнека зависит от твердости грунта, чем твёрже грунт, тем меньше шаг.
Иногда буровая головка изготавливается отдельно из стального круга, на который нарезается резьба на токарном станке, в этом случае шаг резьбы можно установить с большой точностью. Качество бурения при установке повышается, но и стоимость её возрастает примерно на 1000 рублей. Поэтому её применение целесообразно только при промышленных масштабах производства.

1. Затем труба в двух-трёх местах просверливается насквозь. В это отверстие потом будет вставляться стальной стержень для крепления ворота, посредством которого осуществляется вращение сваи при её установке.
2. На верхнем конце отрезка трубы устанавливается оголовок, то есть, металлическая площадка с фланцем, который приваривается или привинчивается к трубе. Оголовок служит для опоры нижней части конструкции строения.
3. В завершение процесса на сваи наносят антикоррозийное покрытие.

Назначение

Ж/б сваи применяются для фундаментов промышленных и жилых зданий, складов, ангаров и т.д. На обычных грунтах на таком фундаменте возводят многоэтажные постройки, создающие высокое давление на поверхность. При помощи железобетонных свай для фундамента удается снизить воздействие грунт, обеспечить устойчивость и избежать просадки все время эксплуатации.

Свайные фундаменты подходят для зыбких и влажных почв, например, торфяных или болотистых.

После геологической разведки подбирается сечение и длина опор, которые забиваются до стабильного грунта. Далее заливается бетонный ростверк, на котором возводятся стены здания. Назначение, количество и вид применяемых свай определяется проектировщиками.

Стоимость фундамента на винтовых сваях

Надо различать, что цены на винтовые сваи для фундамента с установкой отличаются от готовых изделий, которые продаются как отдельный товар. При кажущейся большой разнице в цене услуга сооружения фундамента на винтовых сваях «под ключ» значительно лучше. Потому что сваи вам привезёт на участок фирма производитель. Она же рассчитает их количество и проведёт планировку конструкции на земле.

Сборка фундамента под ключ

И основное – это качественная установка опор

При кажущейся простоте здесь придётся много учесть, особое внимание следует уделить вертикальности вкручивания стоек. И если это делают профессионалы, то можно говорить о высоком качестве конечного результата

Итак, какие расценки сегодня предлагают фирмы производители. Обозначим среднее значение стоимости винтовой сваи с установкой диаметром в 133 мм и толщиной стенки в 4 мм. Расценки зависят от глубины вкручивания, соответственно, от длины сваи.

Длина сваи, м	2	2,5	3,0	3,5	4,0	4,5	5,0	6,0
Цена с монтажом, руб.	3800	4100	4500	4800	5200	5700	6200	7200

Значения стоимости разнятся по регионам, поэтому нужно уточнять расценки.

По какой цене можно купить сами винтовые сваи для фундамента

Здесь, как и в случае с установкой под ключ, многое будет зависеть от длины сваи, её диаметра. Но в ценовую составляющую входит также вид оголовка, вид наконечника и способ проведённых защитных мероприятий. Разберём сваю с диаметром трубы 73 мм и толщиной стенки 5,5 мм, диаметром лопастей 250 мм, толщиной в 5 мм. Конструкция винта – две лопасти (оборот на 360°), защита – антикоррозийная эмаль.

Двухлопастная свая, окрашенная эмалью

Длина сваи, м	2	2,5	3,0	3,5	4,0	4,5	5,0	6,0
Цена, руб.	1500	1700	1800	1900	2000	2200	2400	2600

Цены опять-таки разнятся по регионам и производителям, поэтому перед тем, как решать, где купить винтовые сваи для фундамента, рекомендуется собрать немного информации о компании, которая производит изделия. Лучше отдать предпочтение той, у которой больше положительных отзывов. Пусть даже стоить сваи будут немного дороже, но это гарантия их долгосрочной эксплуатации.

Цена сваи в основном зависит от её длины и диаметра трубы и лопасти

Можно ли считать свайный фундамент капитальным?

Винтовые сваи, которые вкручивают в грунт действительно могут выдерживать колоссальные нагрузки. И быть фундаментом для тяжелых и массивных сооружений. Что дает основание по праву считать фундамент на винтовых сваях не просто полноценными капитальным, но и весьма надежным.

В этом вопросе возникает некий психологический дисбаланс, так как внешне они не выглядят надежной опорой, соответствующей термину «капитальный».

Часто людей пугает внешний вид такой конструкции. Со стороны сваи выглядят очень хлипко и с трудом верится, что такая опора может выдержать большой дом. Из-за такого внешнего вида у людей просто возникает дисбаланс. Как «вот это» можно назвать «капитальным»? Но инженеры говорят обратное, показательным фактором является то, что на свайных фундаметах разрешается строить жилые дома. Это позволяет с уверенностью сказать, что винтовые сваи — это надежный и капитальный тип основания.

Дом на винтовых сваях

День сегодняшний

Сегодня классификация свай по способу заглубления приводится в действующем Своде правил СП 50-102-2003 «Проектирование и устройство свайных фундаментов»:

• забивные (вдавливаемые) железобетонные, деревянные и стальные, погружаемые в грунт без его выемки или в лидерные скважины с помощью молотов, вибропогружателей, вибровдавливающих, виброударных и вдавливающих устройств;
• сваи-оболочки железобетонные, заглубляемые вибропогружателями с выемкой грунта и заполняемые частично или полностью бетонной смесью;
• набивные бетонные и железобетонные, устраиваемые в грунте путем укладки бетонной смеси в скважины, образованные в результате принудительного отжатия (вытеснения) грунта;
• буровые железобетонные, устраиваемые в грунте путем заполнения пробуренных скважин бетонной смесью или установки в них железобетонных элементов;
• винтовые;
• бурозавинчиваемые.

В свою очередь, набивные сваи по способу устройства подразделяются на:

1. набивные, устраиваемые путем погружения инвентарных труб, нижний конец которых закрыт оставляемым в грунте башмаком или бетонной пробкой, с последующим извлечением этих труб по мере заполнения скважин бетонной смесью;
2. набивные виброштампованные, устраиваемые в пробитых скважинах путем заполнения скважин жесткой бетонной смесью, уплотняемой виброштампом;
3. набивные в выштампованном ложе, устраиваемые путем выштамповки в грунте скважин с последующим заполнением их бетонной смесью.

Буронабивные сваи по способу устройства подразделяются на:

1. буронабивные сплошного сечения с уширениями и без них, бетонируемые в скважинах, пробуренных в глинистых грунтах выше уровня подземных вод без крепления стенок скважин, а в любых грунтах ниже уровня подземных вод – с закреплением стенок скважин глинистым раствором или инвентарными извлекаемыми обсадными трубами;
2. буронабивные полые круглого сечения, устраиваемые с применением многосекционного вибросердечника;
3. буронабивные сваи с уплотненным забоем, устраиваемые путем втрамбовывания в забой скважины щебня;
4. буронабивные с камуфлетной пятой, устраиваемые путем бурения скважин с последующим образованием уширения взрывом и заполнением скважин бетонной смесью;
5. буроинъекционные диаметром 0,15 – 0,25 м, устраиваемые в пробуренных скважинах путем нагнетания (инъекции) в них мелкозернистой бетонной смеси или цементно-песчаного раствора, или буроинъекционные с уплотнением окружающего грунта путем обработки скважин по разрядно-импульсной технологии;
6. буроинъекционные, устраиваемые полым шнеком;
7. сваи-столбы, устраиваемые путем бурения скважин с уширением или без него, укладки в них омоноличивающего цементно-песчаного раствора и опускания в скважины цилиндрических или призматических элементов сплошного сечения со сторонами или диаметром 0,8 м и более;
8. буроопускные сваи с камуфлетной пятой.

Далеко не все из перечисленного применимо на строительных площадках Санкт-Петербурга. Ограничения связаны с особенными инженерно-геологическими условиями в черте города, которые характеризуются наличием большой толщи слабых пылевато-глинистых водонасыщенных грунтов, имеющих низкие прочностные свойства и обладающих тиксотропностью (то есть при динамических воздействиях переходящих в плывунное состояние).

Рис. 2. Статистика использования разного вида свай (по Ван Импе).

В 2004 году Ван Импе, председатель международного комитета по фундаментостроению, представил следующую статистику использования разного вида свай в Европе:

• буронабивные сваи большого и малого диаметра занимают 52 % рынка;
• забивные сваи – 42 %;
• винтовые сваи – 6 %.

Почему именно буронабивным и набивным сваям большого и малого диаметра принадлежит пальма первенства? Ответ прост. Потому что только с их помощью удается решать сложный спектр конструктивных задач по устройству высокоэффективных свайных оснований. Только они делают возможным восприятие несущим слоем грунтов высоких (от 4000 до 25000 кН) нагрузок от высотных зданий и сооружений. Эти виды свай широко используются при строительстве внутри застроенных территорий, поскольку, являясь щадящими технологиями, исключают вибрационные и динамические воздействия на конструкции расположенных в непосредственной близости к строительной площадке существующих зданий. В практике международного строительства известны примеры устройства свай в районах с распространением слабых грунтов глубиной погружения до 75 м. В Санкт-Петербурге сваи с максимальной глубиной погружения 47,5 м были использованы при строительстве перехода на Ладожском вокзале.

Технология устройства набивных свай уплотнения (DDS)

Основана на принципе раскатки скважин, т. е. устраивается без выемки грунта, с уплотнением стенок скважины, посредством применения рабочего органа – раскатчика. Происходит непрерывный процесс образования цилиндрической полости в грунте путем его деформации и уплотнения раскатывающим механизмом в стенки скважины. Благодаря этому вокруг скважины образуется уплотненная зона грунта.

Рис. 12. Технологическая карта устройства набивных свай уплотнения DDS.

Рис. 13. Вид распечатки бортового компьютера BG 25 для сваи, устраиваемой по технологии DDS.

Раскатчик представляет собой ряд установленных последовательно друг на друга на общем валу конических катков, оси которых смещены относительно оси вала в стороны таким образом, что при вращении вала они катятся по винтовой линии, осуществляя подачу раскатчика. Это позволяет осуществлять проходку в грунте благодаря крутящему моменту, приложенному к валу раскатчика. Использование раскатчика обеспечивает бурение скважин с гладкими и прочными стенками значительного диаметра (до 1 м). И это с достаточно высокой скоростью, при отсутствии вибрации и шума, что делает технологию DDS особенно привлекательной при работе в условиях плотной городской застройки. Кроме того, ее применение снижает стоимость работ за счет экономии на затратах по вывозу грунта.

При реализации технологии устройства набивных свай уплотнения требуется жесткое соблюдение порядка ведения работ, так как и в других технологиях уплотнения возможно влияние на вблизи расположенные дома вследствие выпора грунта при массовом производстве работ (в случае, если процесс не регулируется ППР). К данному классу технологий относятся винтовые сваи. В Санкт-Петербурге они представлены оборудованием фирм Bauer, Fundex, Junttan и Atlas.

По сравнению с аналогичным оборудованием других производителей раскатчик фирмы BAUER позволяет гарантировать качество бетонирования за счет использования бетонолитной трубы, вмонтированной в буровой инструмент, а также повышение несущей способности свай благодаря опрессовке бетонной смеси в скважине. Использование специального бурового инструмента, жестко закрепленного на буровом ставе, делает возможным устройство свай через плотные слои песков, а при встрече с препятствиями (валуном, например) произвести замену породоразрушающего инструмента на забурник и продолжить бурение без потери сваи. Высокая точность постановки свай в плане, соблюдение вертикальности забуривания, глубина погружения рабочего органа, давление бетона при заполнении скважины – все это контролируется бортовым компьютером. Данная технология более 5 лет успешно применяется на строительных площадках нашего города. К ее достоинствам также следует отнести высокую производительность – до 30 свай глубиной до 25 м в смену.

Другая разновидность свай, изготавливаемых без выемки грунта, – сваи Atlas, разработчиком этой технологии является бельгийская Franki group. А в Санкт-Петербурге она эксклюзивно используется строительной компанией «Геоизол».

Оснащение предприятия

С учетом того, что кроме производства создаваемая компания будет заниматься и монтажом свай, для ее оснащения потребуется приобрести следующее технологическое оборудование:

• Сверлильный, фрезерный или ленточный станок.
• Ротационно-ковочная машина.
• Индукционная печь.
• Гидропресс.
• Сварочный автомат.
• Вальцы.
• Контрольно-измерительная аппаратура.

Данное оборудование обеспечивает полный технологический цикл производства винтовых свай в соответствии с требованиями ГОСТов.

Создаваемое производство рассчитывается на изготовление тонкостенных свай для малых и средних нагрузок:

• Широко- и узколопастных.
• Одно- и многолопастных.
• С литыми и сварными наконечниками.
• С полимерным антикоррозийным покрытием.

Данный выбор был сделан исходя из объема стартовых вложений в реализацию проекта (прежде всего, технологического оборудования и труб). При успешном развитии бизнеса номенклатура выпускаемой продукции может быть расширена.

Уменьшить затраты на приобретение оборудования можно за счет аренды технологической линии, если она установлена в арендуемом цехе.

Преимущества и недостатки свайных фундаментов

Бетонные сваи используют для возведения оснований частных домов, хозяйственных построек, многоэтажных и промышленных зданий. Популярность обусловлена преимуществами такого типа основ:

• установка на любых типах грунтов, включая зыбкие и болотистые, единственное ограничение – скальное основание;
• возведение прочного фундамента всего за один день, на классическое ленточное основание потребуется до 7 дней;
• возможность сэкономить за счет меньших затрат материалов – бетона на 30%, земляных работ на 25%, не снижая прочностных характеристик;
• повышенная несущая способность за счет прочности свай и других ЖБИ, применяемых для фундамента, одна опора выдерживает нагрузку до 50 т;
• долговечность – до 150 лет.

К недостаткам фундаментных свай из железобетона относят:

• Ограниченность проекта за счет отсутствия подвала или цокольного этажа;
• Требования СП 45.13330.2017 накладывают ограничения на расстояния до ближайших зданий при работах молотами с массой больше 7 т;
• Для монтажа фундамента требуется спецтехника;
• Необходима тщательная геологическая разведка, что повышает стоимость работ. Если их провести непрофессионально, фундамент может деформироваться.

Правила строительства свайного фундамента винтового типа

В независимости от того, какую площадь будет занимать постройка, к примеру, 20×20 или 4×3 м, сооружение фундамента на винтовых сваях производится по одной и той же технологии. Изменяется цена проекта за счёт увеличения или уменьшения количества опор.

Изображение	Описание работ
	По нанесённой на стройплощадке разметке производится установка винтовых свай
	Производится выставление опоры точно по вертикали
	Один человек удерживает опору, другой с помощью рычага (длинной трубы) крутит её вокруг своей оси
	Чем глубже свая входит в грунт, тем тяжелее её крутить, поэтому устанавливаются два рычага с противоположных сторон, и стойку крутят сразу два человека
	Все винтовые сваи вкручиваются под один уровень. Когда всё готово, можно переходить к установке ростверка

Статья по теме:

Зависимость размера оголовка от диаметра опоры

Типовой размер винтовой части свай имеет ширину и высоту, равные 25 см. Как правило, для оголовков используют высокопрочную сталь (09Г2С, 3СП5 и другие марки). При этом толщина конструктивного элемента должна составлять не меньше 4 мм. Зависимость между основными параметрами лопасти отражена в таблице:

Параметры винтовой части сваи, мм
D внутренний	D внешний	шаг гибки лопасти
57	200	3
89	250	4
108	300	5
133	350	6

Внутренний диаметр оголовка должен соответствовать размеру сечения сваи. Для различных нужд используют определенные типы оголовков, которые отличаются раскроем конуса. Для сложных грунтов используют сваи с усиленными удлиненными лопастями.

Виды

Изделия делятся на 2 группы:

• готовые ЖБИ, производятся в заводских условиях;
• каркасные конструкции, которые заливаются бетоном на участке после монтажа в грунт.

Первый вариант используется для строительства основания по грунтоцементной, буронабивной, инъекционной технологии. В данном случае на изделия не оказывает воздействие существенная нагрузка при заглублении в почву. Это позволяет сохранить целостность ЖБИ.

Второй вариант применяется, когда планируется использовать следующие методы забивки железобетонных свай: с помощью гидравлического молота, оборудования, продуцирующего вибрационные волны, техники вдавливания под воздействием статического давления.

В этих случаях увеличивается риск преждевременного разрушения ЖБИ, что приводит к снижению надежности всей конструкции. По данной причине сначала в почву заводят металлический каркас.

Кроме того, железобетонные изделия делятся на группы с учетом формы сечения: круглая, прямоугольная, квадратная. Различают также сваи по типу конструкции:

• монолитные;
• составные.

Форма наконечника, заглубляемого в почву, тоже отличается: бутылочного типа, конусообразная, существуют и тупоконечные изделия. При выборе учитывают способ установки опор и тип грунта.

Монолитные

Эти цельные изделия производятся в заводских условиях. Их отличает многовариантность решений: существуют остро- и тупоконечные монолитные сваи данного вида, прямоугольного, квадратного и круглого сечения. Внутри ЖБИ — каркас, заполненный бетоном, пустоты отсутствуют. Это повышает прочность изделий.

Устанавливаются сваи путем вдавливания в почву. Предварительно бурить отверстия под них не нужно. Монолитные ЖБИ используются для возведения объектов разного целевого назначения: частное жилье, гражданское строительство. Отличает изделия данного вида существенный вес. Для транспортировки, монтажа понадобится специальная техника и несколько рабочих.

Пустотелые оболочковые

По названию можно понять, как устроены железобетонные сваи этой группы. Внутри они полые. Снаружи опоры не отличаются от монолитных аналогов. Однако для установки пустотелых ЖБИ необходимо подготовить участок: делают отверстия под сваи, при этом их диаметр ненамного превосходит размер железобетонных изделий, т. к

важно обеспечить надежную фиксацию

Существуют составные ЖБИ. Их собирают из нескольких элементов перед тем, как будет осуществляться погружение в грунт.

Набивные

Различают варианты:

• с ненапрягаемой продольной арматурой, поперечным армированием;
• с напрягаемой продольной арматурой, поперечное армирование в большинстве случаев также выполняется, но существует вариант без усиления таким способом.

По форме набивные конструкции тоже отличаются: прямоугольные, квадратные, круглые. Однако при монтаже в сложных грунтах (в регионах с низкой среднесуточной температурой) предпочтение следует отдавать последнему из вариантов. Если использовать сваи квадратного сечения, увеличивается риск их крена. Это приведет к разрушению постройки в дальнейшем.

Набивные сваи отличаются по технологии монтажа. Сначала устанавливается гильза из прочного материала. Затем выполняется монтаж арматуры и заливка бетона. Распространен вариант свай набивного типа с уширением в нижней части. Гильза может быть заполнена песком, грунтом, но для строительства крупных объектов применяют бетонную смесь.

Маркетинг и реклама

Как показывает анализ потребительского рынка, в стране растет количество граждан, желающих приобретать и использовать в строительстве новые материалы и технологии. Тем не менее потребителей больше всего сдерживают сомнения относительно качества изделий. Это особенно проявилось во время кризиса, когда покупатели очень избирательно подходили к приобретению строительных конструкций из-за снижения своих доходов.

Именно поэтому для успешного старта и дальнейшего развития предприятия необходимо проводить целенаправленную маркетинговую и рекламную работу по формированию у потенциальных потребителей устойчивого мнения о положительных характеристиках винтовых свай.

Для этого предусматривается:

• Заказ рекламных роликов для трансляции по телевидению.
• Издание листовок и буклетов о продукции предприятия.
• Проведение рекламы с привлечением радио, местных средств массовой информации, специализированных журналов.
• Разработка и продвижение собственного сайта компании.
• Организация рекламной деятельности через социальные сети.
• Проведение работы с покупателями в специализированных магазинах строительных материалов.
• Участие в отраслевых ярмарках и выставках.
• Оборудование баннеров на элементах городской и транспортной инфраструктуры.

Основной способ продвижения продукции – обеспечение высокого качества выпускаемых изделий и предоставляемых услуг по монтажу свай.

Подбор производственных помещений

Наш бизнес-план по производству и монтажу винтовых свай с расчетами предусматривает создание предприятия на базе арендуемого производственного помещения площадью 280-300 кв. м. Помещение должно быть оборудовано подвижной кран-балкой и иметь соответствующие инженерные коммуникации. Для этого лучше всего подойдет уже действующий или неиспользуемый цех, в котором можно обеспечить приемлемый уровень влажности и хорошую проветриваемость помещений.

Для размещения администрации предполагается аренда (при наличии) или возведение пристройки (отдельно стоящего здания). Стоимость аренды производственного цеха и офисного помещения – 720 тыс. рублей в год.

Что такое свайный фундамент

Свайный фундамент представляет собой систему вертикальных опор, погруженных в грунт до появления контакта с плотными слоями. Глубина погружения может различаться и зависит только от геологических условий участка.

Сваи устанавливаются в определенном порядке, располагаясь под наиболее нагруженными участками будущей постройки — по углам, в местах концентрации усилий в центральной части. Свайное поле рассчитывается таким образом, чтобы равномерно распределить вес здания по всем опорам.

Верхние части свай после установки обрезаются или наращиваются до получения ровной плоскости, после чего делается горизонтальный пояс обвязки — ростверк. Он соединяет верхушки опор, сводит нагрузки в единую систему и распределяет их по всей площади.

ВАЖНО!

Ростверк является основанием для нулевого перекрытия, с которого начинается строительство самого дома. По способу изготовления он имеет много общего с ленточным фундаментом, принципиальная разница состоит в точечном размещении опоры.

Когда актуально строительство свайного фундамента

Винтовые сваи впервые были опробованы в середине XIX века. Сегодня к строительству свайного фундамента прибегают при возведении:

• жилых домов, в том числе многоквартирных;
• хозяйственных построек;
• объектов промышленного назначения;
• набережных пирсов.

Свайные опоры выбирают при строительстве дома на участке:

• с обустроенным ландшафтом;
• со значительным уклоном либо рвами;
• на которых использование забивных свай по каким-то причинам запрещено, например, вблизи метро;
• с повышенным уровнем влажности;
• с глубоким промерзанием грунта.

Свайный фундамент актуален на участках с уклоном

Оптимальный выбор

Ленточно-пильная аппаратура. Она нужна для нарезания металлических заготовок, которые в конечном результате будут иметь форму труб. Данная процедура происходит по строго фиксированным размерам.
Ротационно-ковочная установка. Данная система просто необходима, так как с ее помощью на одном из концов продукции можно сделать конус.
Индукционное оборудование для производства винтовых свай. Оно требуется для того, чтобы можно было при изготовлении продукции нагревать окончание конуса. Происходит это перед финальной заковкой.
Стальные пресс-формы. Их надо использовать для того, чтобы заковывать концы конуса.
Сверлильный станок. Требуется купить для проделывания отверстий в продукции.
Система, с помощью которой происходит нарезка полос под определенные спирали. Нельзя найти винтовые сваи, которые не имели бы подобных деталей, которые располагаются друг от друга с определенным шагом. Поэтому данное оборудование необходимо закупать в обязательном порядке.
Устройство, с помощью которого можно нарезать спирали. Обычно подобная установка идет в одном комплекте с пресс-формами.
Станок, используемый для дуговой сварки. Данная аппаратура, с помощью которой происходит производство винтовых свай для фундаментов, может работать как в автоматическом, так и в ручном режиме

Естественно, для оптимальной работы всего предприятия в целом требуется обратить внимание на первый вариант.
Гидравлический пресс необходимо использовать для того, чтобы можно было образовать горловину сваи и высечки для специальных фланцев. Поступает в продажу вместе с пресс-формами.
