Восстановление пирога кровли
Когда проём подготовлен, трубу закрепляют в нём с помощью стальных растяжек. Далее производится набор обрешётки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирают исходя из условий крепления металлочерепицы и разделки под трубу. Зачастую достаточно двух горизонтально направленных вставок, которые соединяются между собой практически вплотную с двух сторон от трубы.
Обратная заделка проёма производится по направлению снизу-вверх. Для холодной кровли этот этап пропускают: пирог проёма не заполняется утеплителем. В ином случае в него враспор вставляют соответствующих размеров мат плотной минеральной ваты, разрезанный на две части. Дополнительное крепление утеплителя можно обеспечить с помощью стальной арматурной сетки, подбитой снизу к деревянным распоркам, ограничивающим проём. Пароизоляция на этом участке не монтируется, её заменяют алюминиевой фольгой.
Дальнейшая заделка проводится со стороны кровли. В полуметре от дымоходной трубы гидроизоляцию меняют на лист оцинкованного железа, в котором проделано отверстие по диаметру трубы, расширенное до эллипса в соответствии с углом наклона ската. Края листа герметизируют битумной мастикой и крепят к обрешётке саморезами, в этом месте лист должен иметь нахлёст на общую гидроизоляцию не менее 10 см.
Проход дымохода с круглым сечением
Если выбор был сделан в пользу трубы с круглым сечением, то обычно для обеспечения плотного примыкания ее к кровле и устранения риска протечек и теплопотерь используются произведенные на предприятиях специальные разделки с круглым сечением. По внешнему виду они напоминают гофрированные манжеты, оснащенные широкими полями. Изготавливаются из резины, но особой – термостойкой, синтетической. Также в продаже имеются и алюминиевые разделки. Удобство их использования заключается в том, что они легко повторяют волнистый профиль металлочерепицы и могут быть закреплены как при помощи крепежных элементов, так и за счет клеевых составов.
Уплотнитель для дымохода
В проходке из синтетической резины вырезается отверстие, на 20% меньшее, чем диаметр самой трубы. Далее она натягивается на саму трубу (для облегчения процесса можно воспользоваться мыльным раствором, нанесенным на трубу). После этого резиновое изделие прижимается к кровле и фиксируется на ней герметиком и кровельными саморезами с шагом около 3,5 см.
Переход с кирпичного канала на металлический может понадобиться и при устройстве нового дымоотвода, и при ремонте старого

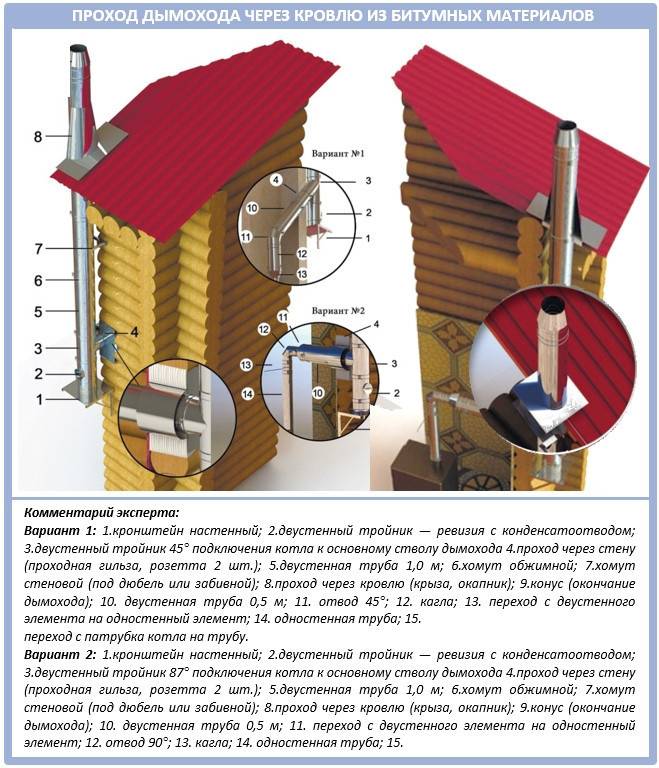

Проход трубы через дымоход без фабричного проходного узла
Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.
Изготовить узел прохода через потолок можно своими руками
Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться
Затем снизу (от потолка) труба подшивается негорючим материалом
Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен
Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.
Изготовить узел прохода через потолок можно своими руками

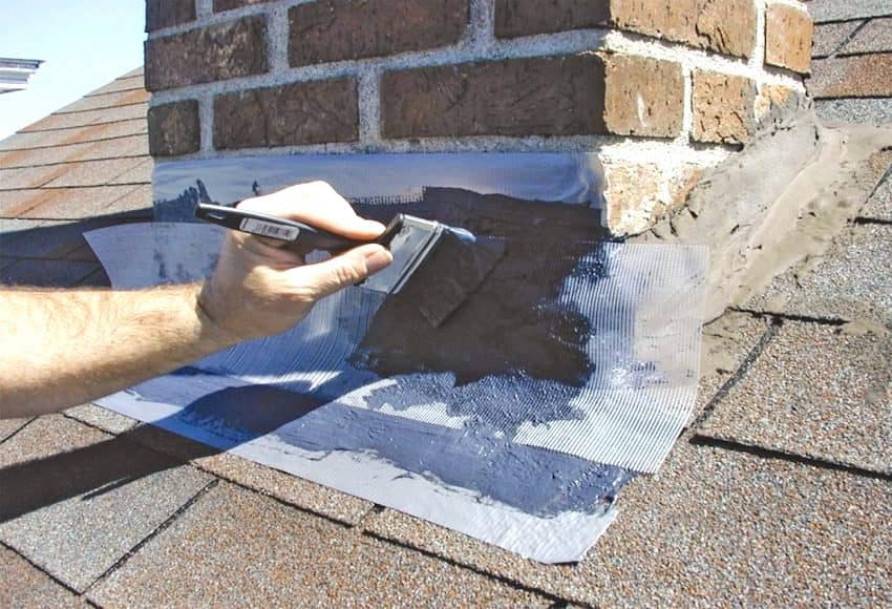

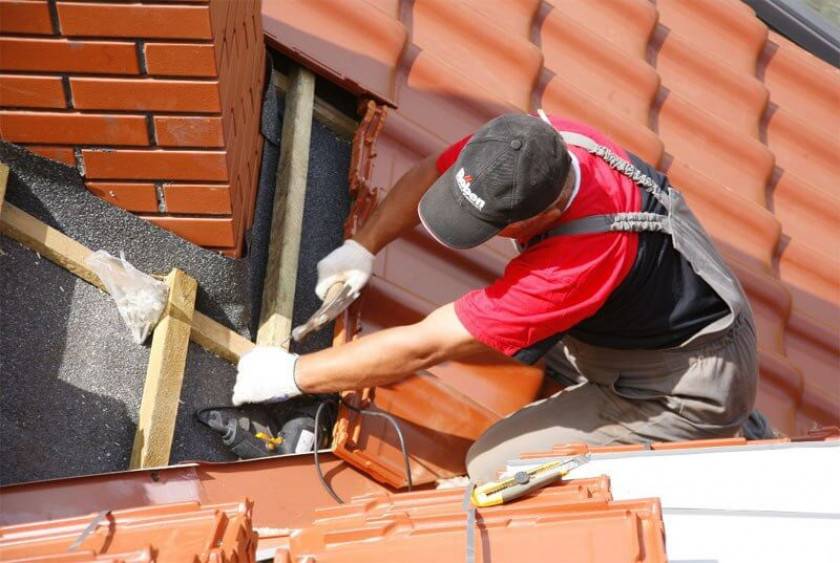

Герметизация прямоугольных и квадратных труб
Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.
Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.
- В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
- Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.
Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.
Меры безопасности при монтаже дымохода должны строго соблюдаться
Оштукатуривание трубы
Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:
- Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
- Затем обтяните стенки армирующей сеткой;
- Завершающим этапом является нанесение штукатурки.
Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании
Укрепление трубы асбестоцементом
Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.
- Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
- На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.
Обшивка листовым железом
Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.
- Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
- В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.
Какая преследуется цель
При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи
- Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
- Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.
После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.
Где расположить дымоход
На самом деле просто так, где придется, дымоход оборудовать не получится. Обычно эта деталь печной конструкции или котла отопления обустраивается на скате чердака или на коньке крыши. Сложность обустройства дымохода в первом случае будет зависеть от того, какой чердак – с закрытым или свободным доступом, – а также от наличия ряда осложняющих факторов (та же доступность проведения работ). Если труба монтируется на коньке или на скате, где имеется возможность свободного доступа к подкровельному пространству, то система стропил остается доступной. Если добраться до нее и остальным подкровельным элементам достаточно сложно, то придется разбирать часть кровельного пирога, то есть демонтировать и само покрытие, и гидроизоляцию, и обрешетку. Иначе зону прохода оборудовать правильно не удастся.
Проход дымохода через кровлю

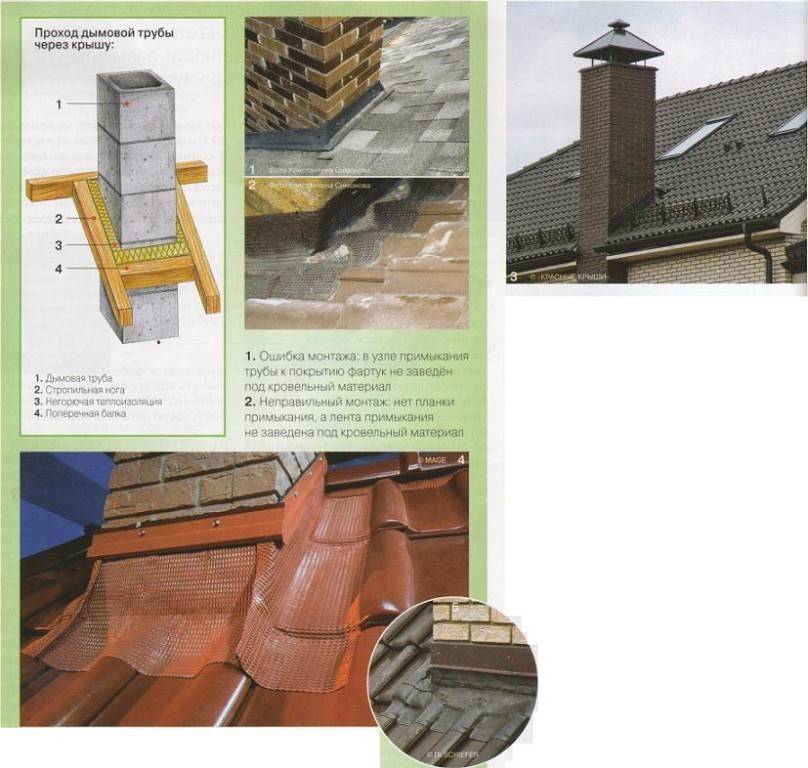

Схема устройства кирпичного дымохода в разрезе Идеальный вариант места проведения дымохода – между двумя рядом расположившимися стропильными ногами на участке, где нет затяжек, ригелей, на некотором расстоянии от конька
Притом важно, чтобы труба проходила не слишком низко по скату и не слишком высоко, иначе работы будут гораздо сложнее – придется или вмешиваться в коньковые узлы, или возиться с кровельным покрытием. Но лучше всего располагать дымоход в направлении ближе к коньку, а не к карнизной части кровли
Как выбрать место для дымохода?
Таблица. Высота трубы в зависимости от расстояния до конька.
| Высота дымохода | Расстояние от трубы до конька, м |
| На 500 мм выше коньковой части | До 1,5 |
| На одном уровне с коньковой частью | 1,5-3 |
| Высоту можно определить по линии, проведенной от конька к горизонту под углом 10 градусов | Более 3 |
Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши
Какой должна быть высота дымохода
Все остальные нормы относительно проведения дымохода можно найти в специальных нормативных документах. Как правило, место, где будет проходить этот элемент, выбирается еще на этапе проектирования дома. Но в ряде случаев – например, при капитальном ремонте кровли, замене источника обогрева помещения – дымоход обустраивается уже в готовой конструкции.
Высоты трубы дымохода над коньком крыши
Основные сложности монтажа дымохода
Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.
Вывод дымохода через крышу может потребоваться в следующих случаях :
- при постройке нового дома;
- в процессе реконструкции кровельной системы при наличии отопительного агрегата;
- при установке в уже эксплуатируемом здании автономного источника теплоснабжения.
Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.
Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :
- кровельное покрытие;
- обрешетка;
- контробрешетка;
- гидроизоляция;
- стропила;
- утеплитель;
- пароизоляционный слой;
- внутренняя обшивка.
Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.
Негативные последствия
Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :
- нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
- за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
- в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
- образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
- если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.
Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .
Делаем проход трубы через крышу из металлочерепицы
Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.
Основные требования к дымоходу
Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:
Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются
Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы
Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются
Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы
С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:
Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек
Потому важно верно определить месторасположения будущего дымохода
Выбор места вывода
Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:
- Удобный узел примыкания;
- На коньке зимой не скапливается снег;
- При оборудовании дымохода на коньке минимизируется риск протечек крыши.
Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.
Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

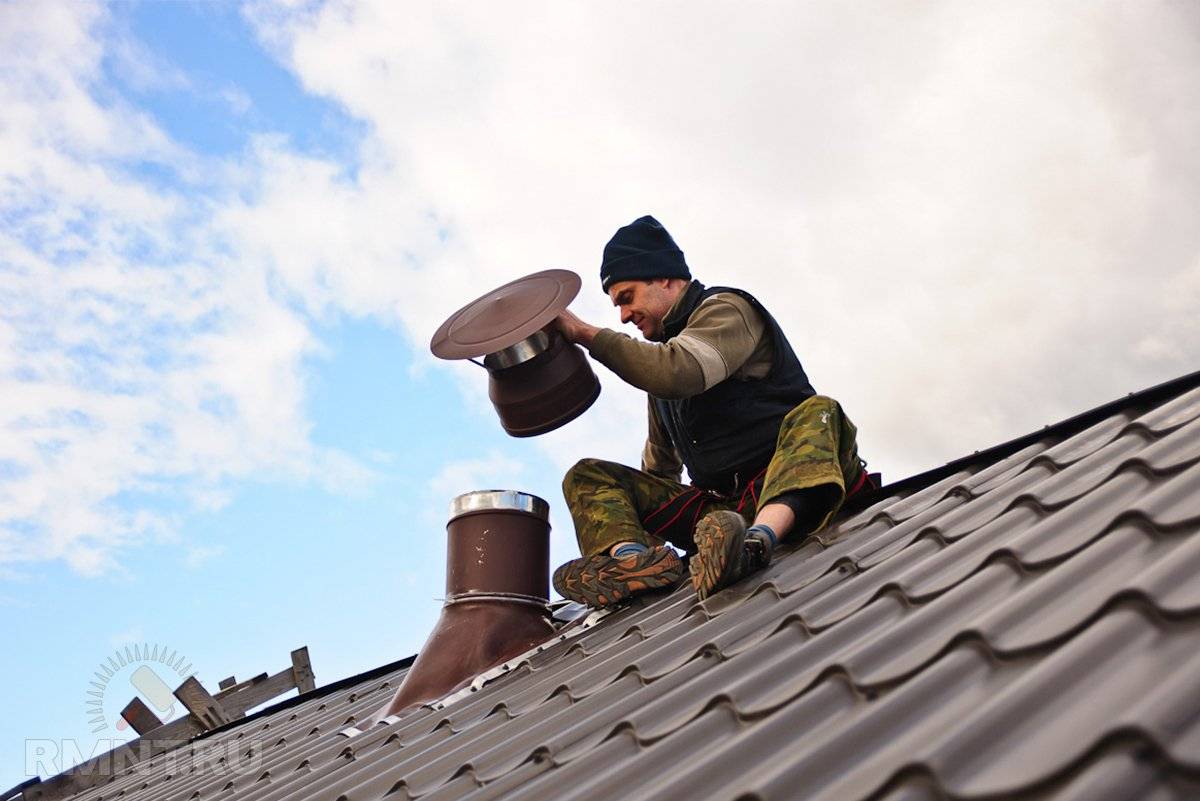

Вывод дымохода через крышу из металлочерепицы
Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей
Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:
- 15 см для кирпичных и бетонных труб;
- 25 см для керамической трубы в случае отсутствия утеплителя.
При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.
Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:
- С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
- Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

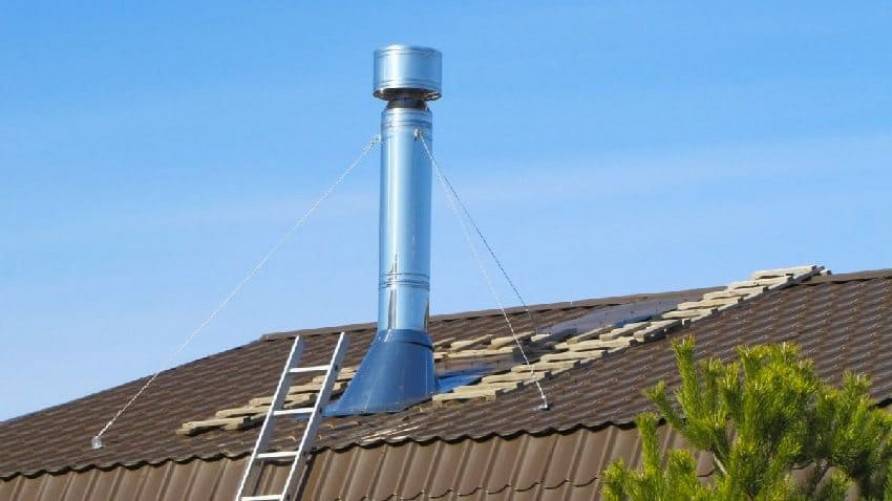

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.
Заключение
Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности
Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы
Отделка дымохода выбор материалов
В число негативных факторов, влияющих на дымоход, входят
- атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
- перепад температур окружающей среды;
- высокие температурные рабочие нагрузки.
Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива
. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.
Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать
- устойчивость к внешним факторам, износостойкость;
- внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).
Отделка дымохода на крыше чаще всего выполняется с использованием
- клинкерного кирпича или плитка;
- штукатурки;
- цементно-волокнистых плит;
- кровельного материала (профнастил, сланец).
Характеристики отделочных материалов
Клинкерный кирпич или плитка – практичный вариант отделки дымоходной трубы, поскольку на таком материале не заметна грязь. К преимуществам клинкерных материалов также относится эстетичность кладки, такой дымоход прекрасно сочетается с кровельным покрытием любого типа. Стоит отметить устойчивость плитки и кирпича к погодным условиям, перепадам температур, а также прочность материала. Для облицовки дымохода применяется исключительно полнотелый клинкерный кирпич, уложенный на раствор для клинкера, для затирки швов применяются особые составы. Тонкая, легкая клинкерная плитка обычно применяется для облицовки высоких труб.Отделка дымохода на крыше при помощи штукатурки характеризуется
- доступной стоимостью;
- простым монтажом;
- универсальностью (подходит к любым кровельным покрытиям);
- возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).
Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.
Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.
Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.
Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.
Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.
Источник
Выбор места вывода
Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:
Схема вывода дымохода через крышу из профнастила
- Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
- Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
- Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
- Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.
Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.
Подготовительный этап работы
Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:
После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи
Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите
Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.
Вывод дымоходной трубы на крышу
Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:
Схема врезки трубы на крыше из профнастила
- Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
- В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
- Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
- После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.
Установка декоративного наружного фартука
Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.
Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
