Монтаж принудительной вентиляции с нуля
Когда устройства вытяжки изначально нет совсем и нужно начинать работы с чистого листа, не стоит пугаться. Зачастую сделать это гораздо легче, чем переделывать старую систему.
Сначала определяется способ монтажа – через стену или сквозь отверстие в потолке. Для этого нужно высчитать, какой тип будет максимально эффективным, удобным.
Способы монтажа вентиляционного канала
Первым делом, независимо от типа установки, определяется требуемая мощность, размеры отверстия под установку шахты и вентилятора. При выборе потолочной проводки канала в потолке делается отверстие под будущую шахту.
Далее она монтируется. На чердаке обустраивается отдельный вывод под воздухопровод с выходом на улицу. После подготовительных работ устанавливается вентилятор, подключается к электрической сети. Определяется метод включения/выключения кулера.
После обеспечения оттока нужно организовать стабильный приток воздуха. Иначе вентиляция будет неэффективной, и все старания будут напрасны.
Обеспечивается приток свежего воздуха путем проделывания отверстий в дверном полотне. Рекомендуется делать это внизу двери, на расстоянии 2-5 см от пола. Также возможен вариант создания вентиляционной щели. Для этого делается зазор между дверью и полом высотой 2-3 см.
Отдельно стоит упомянуть, что бывают устройства, позволяющие сделать гибрид принудительной и естественной вентиляции. Они представляют собой, как правило, корпус с вмонтированным прибором с лопастями и дополнительными решетками, которые позволяют воздушным массам двигаться естественным путем.
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции — вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку — при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
| 40 | 25 | 200 |  | |
| 32 | 17 | 197 |  | |
| 32 | 25 | 320 |  |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный — монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный — монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность — естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной — объем комнаты, умноженный на 7, для туалета — объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность — степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
| 26 | 21 | 62 |  | |
| 38 | 29 | 122 |  | |
| 45 | 30 | 320 |  |
Функциональность — определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами — вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком — именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов — оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

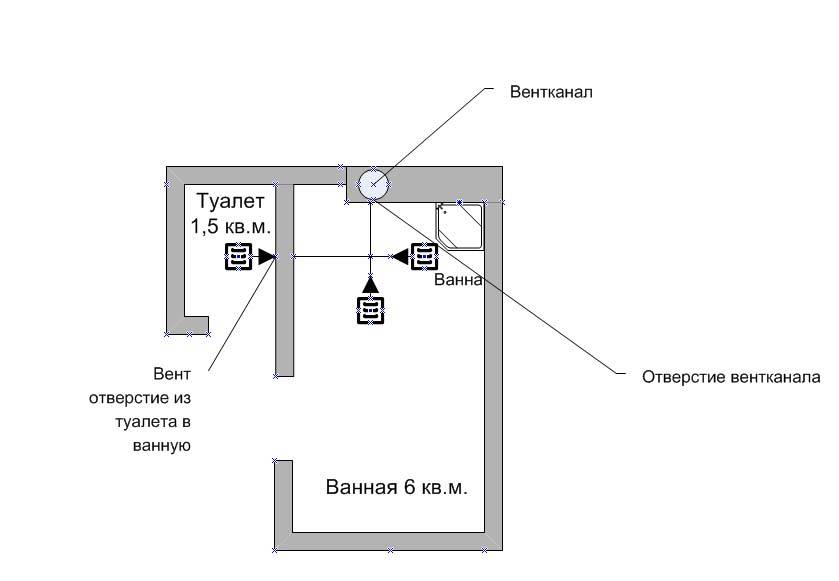

Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
Способы монтажа
Чаще всего вентиляция в ванной комнате и туалете не требует сооружения дополнительных воздуховодов. Достаточно установить выбранный вентилятор на вход в шахту. В этом случае общий вытяжной канал должен находиться сразу за стеной ванной комнаты или санузла совмещенного типа.
Случается, что шахта вентиляционного канала расположена за стеной в туалете. Если он отделен от ванной комнаты перегородкой, через нее можно сделать отверстие. С обеих сторон стены устанавливаются вентиляционные решетки. Этого будет вполне достаточно, чтобы создать требуемый воздухообмен.
Если выход в шахту есть как в туалете, так и в ванной, следует делать для каждого помещения обособленную вентиляцию.
Одним из самых эффективных подходов считается установка на вход в шахту решетки с пазами для установки оборудования принудительной вентиляции. В этом случае естественная и интенсивная системы комбинируются.
Способы монтажа
От того, какая выбирается конструкция вентилятора, будет зависеть способ его монтажа. Прежде всего, тщательно составляется схема, она упростит выполнение задачи.
- Вентиляционная система уже была установлена, но ее потребовалось обновить. Тогда желательно заменить воздуховод, установив новый. Если же это невозможно, значит, старый воздуховод очищается:
- от мусора;
- от наслоений на внутренней стороне.
- Прокладывая вентиляционный короб, следует заблаговременно определить, где именно будет установлен вентилятор. Оптимальное место – это стена, что располагается противоположно от двери.
- Вентиляционное окно:
- устанавливается, если его не было;
- расширяется, если требуется повысить эффективность прежней системы.
- В устроенное отверстие выводится труба воздуховода. Наружный конец доходит до чердака или же выводится сквозь чердачное перекрытие на кровлю. Сверху устанавливается вентиляционный колпак.
- В случае планирования выхода канала на улицу сквозь наружную стену, рекомендуется в отверстие вмонтировать трубу (с улицы). Эта труба поднимается вертикально примерно на 0,5-1,0 м, можно больше.
Гидроизоляция прохода вентиляционной трубы через кровлю
- Можно вмонтировать вентилятор в потолок с подключением его к гофротрубе (это гибкий воздуховод). Гофротрубу соединяют с выходным отверстием, что прикрыто защитной решеткой и находится под софитом крыши (то есть под подшивкой свеса крыши).
- Когда воздуховод окажется проведенным и закрепленным, можно заняться установкой осевого накладного вентилятора. Его вставляют в короб, надежно закрепляют на стене. Каким способом его придется крепить, это будет зависеть от конкретной ситуации.
- Накладной осевой вентилятор закрепляется в оконном проёме и подключается к электропитанию. Кабель, отходящий от вентилятора к выключателю, желательно вложить в пластиковый кабель-канал. Его крепят на стене и располагают вдоль потолка. А чтобы кабель не был заметен, его скрывают над подвесной конструкцией.
Видео: Вентиляция в ванной комнате и туалете:
Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.
От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:
К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.
От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).
Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
Какого типа вентилятор подходит для конкретного помещения
Для жилого дома лучше всего выбирать вытяжную систему вентиляции. Воздух входит в помещение естественным путем, а выводится с помощью вентилятора. Вытяжные вентиляторы разделяются на следующие типы:
- канальные;
- осевые;
- радиальные;
- крышные.
Осевые настенные вентиляторы (еще их называют накладными)
Обычный осевой настенный вентилятор
В конструкцию входят:
- корпус в виде цилиндра;
- колесо внутри корпуса (оно имеет консольные лопасти);
- ось электродвигателя (на ней крепится колесо);
- ротор и статор.
Воздух захватывается вращающимися лопастями, и активированный воздушный поток выводится из помещения наружу. Цены на накладные вентиляторы
Вентиляторы канального типа
Осевые канальные вентиляторы появились в домах граждан не так давно. И устанавливают их не настолько часто, как накладные вентиляторы. Причина такой непопулярности – сложность монтажа своими руками. Но иной раз они становятся незаменимыми и идеально подходящими для конкретных условий. К примеру, если квадратура помещения, в котором требуется контролировать вентиляцию, превышает 15 м².
Осевой вентилятор канального типа
Вентиляторы радиального типа
Вентилятор радиального типа
Конструкцию этого агрегата составляют:
- двигатель;
- ось вращения колеса, имеющего лопасти;
- металлический короб спиралевидной формы (напоминает ракушку древнего моллюска аммонита), закрытый.
Вентиляторы крышные
Вентиляторы устанавливаются на крышах особняков и многоквартирных домов.
В частных домах часто применяются крышные вентиляторы
Виды вентиляционных систем
Где бы ни устанавливалась вентиляция (система для качественного воздухообмена в замкнутых пространствах), необходимо знать, по каким параметрам она различается. Опираясь на возможности той или иной системы и ее модификации, можно самостоятельно сделать вентиляцию в ванной комнате и в туалете, независимо от того, раздельный это санузел или совмещенный.
По способу воздухообмена вентиляция бывает естественной и принудительной.
Естественная вентиляция
В обязательном порядке устанавливается в многоквартирных домах и должна быть учтена при проектировании и строительстве частного дома.
Неотъемлемым элементом системы естественной вентиляции являются вытяжные каналы, установленные в санузлах и на кухне жилых помещений.

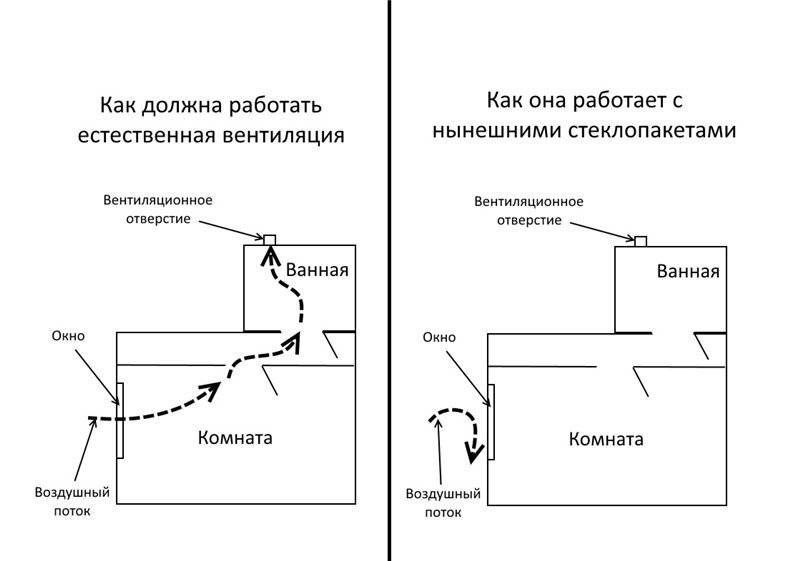

Этапы воздухообмена при естественной вентиляции
- При хорошей тяге загрязнённый влажный воздух из санузла по вентканалам вытягивается за пределы жилого помещения.
- Свежий воздух из комнат начинает поступать через специальные отверстия в дверях либо щели между ними и полом.
- В само жилое помещение приток воздуха происходит посредством вентиляции через окна, во время открытия входных дверей, либо через специально предусмотренные для этого клапаны.
При нарушении одного из этапов данной цепи полноценное функционирование естественной вентиляции будет невозможно.
Возможные причины нарушения работы естественной системы воздухообмена:
- Засорённые вентиляционные каналы и, как следствие, слабая тяга.
- Отсутствие необходимых каналов для притока воздуха в ванной и туалете.
- Использование современных, герметичных, не дышащих материалов и конструкций (окна, двери, отделка), не дающих свободно поступать воздушным массам извне в комнаты жилого помещения.
- Возникновение эффекта обратной или слабой тяги (при изменении погодных условий, малой разнице температуры воздуха в помещении и на улице, выравнивание давления и плотности воздушных масс).
Конструкцию естественной вентиляционной системы, установленной в многоэтажных домах, нельзя изменять, но можно усовершенствовать, повысив её эффективность.
Принудительная вентиляция (искусственная)
Циркуляция воздуха происходит с применением механических аппаратов — вентиляторов, увеличивающих скорость движения воздушного потока в замкнутых пространствах.
Вентилятор разреживает плотный воздух внутри санузла, втягивая часть его в вентканал, на входе которого установлен. Как результат, происходит естественный приток воздуха из жилых комнат.
Возможные причины нарушения работы принудительной системы воздухообмена:
- Неправильно подобранный вентилятор по мощности.
- Отсутствие подачи электроэнергии.
Вентиляционные системы разделяются по назначению:
| Вытяжная | Приточная | Смешанная |
| Поток вытягивается вентилятором | Поток вытягивается естественным путём | Поток вытягивается вентилятором |
| Естественный приток воздуха | Воздух в комнаты нагнетается вентилятором | Воздух в комнаты нагнетается вентилятором |
| 1 вентилятор | 1 вентилятор | 2 вентилятора |
По конструкции различают 2 типа вентиляционных систем: канальную и бесканальную.
Канальная вентиляция – воздух движется по вентиляционной системе в специально оборудованных каналах (трубах, коробах, вентиляционных шахтах).
Бесканальная вентиляция – вытяжка осуществляется через отверстия в стенных проёмах или потолке, воздух вытягивается либо из одного помещения в другое (из ванной в туалет), либо сразу на улицу или в чердачное помещение.
Монтаж вентилятора
Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.
На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.
Монтаж осевого вентилятора по схеме «лампочка-вентилятор»
Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».
- Снимите вентиляционную решетку.
- Очистите канал вытяжки от мусора и пыли. Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
- Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
- Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
- Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого: — отключаем напряжение в сети; — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются. — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
- Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.
Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.
Монтаж осевого вентилятора со встроенным таймером задержки
Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.
Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.
- Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
- Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
- Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
- Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
- Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
- Укладываем кабель в короба.
- Закрываем и крепим декоративную крышку вентилятора.
Вентиляция через крышу
Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.
Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.
Критерии выбора вентиляционного оборудования
При покупке прибора для подачи воздуха в санитарные комнаты учитывают такие критерии:
Диаметр вентканала. В зависимости от размера шахты выбирают сечение патрубка прибора. Стандартные модели снабжаются отводами диаметром 15, 12,5 или 10 см.
Наличие воздуховодов и их локализация. Эти характеристики влияют на выбор места установки оборудования.
Мощность. Выбранное устройство должно хорошо справляться со своими функциями.
Класс влагозащиты. Этот показатель отмечается символами IP. Минимальным считается показатель в 30 единиц. Рекомендуется приобретать приборы с классом защиты IP 44. Они поставляются в прочном кожухе, предотвращающем попадание воды на электронные компоненты.
Шумность
На этот показатель обращают внимание редко, однако бесшумное проветривание сделает пользование комнатами более комфортным.
Дополнительный функционал
Дорогие модели вентиляционных систем снабжаются некоторыми дополнительными компонентами:
Вытяжные вентиляторы могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности.
- Встроенным таймером. Пользователь сможет настроить график работы устройства самостоятельно. Процесс проветривания ванной или туалетной комнаты становится автоматизированным.
- Переключателем основной нагрузки. Вентилятор функционирует в 2 режимах: полной или половинной мощности. Первый вариант используется при необходимости быстрого обновления воздуха в квартире. Функция позволяет избегать возникновения лишнего шума, снижает расход электрической энергии.
- Часами и подсветкой. Эти опции делают проведение гигиенических процедур более комфортным.
- Датчиком влажности. Прибор включается, получая команду от встроенного контроллера. Это снижает расход энергии, избавляет от необходимости установки отдельной розетки для вентиляционного устройства.
