Естественная вентиляция в частном доме: делаем своими руками по инструкции с фото

Как сделать вентиляцию в частном доме

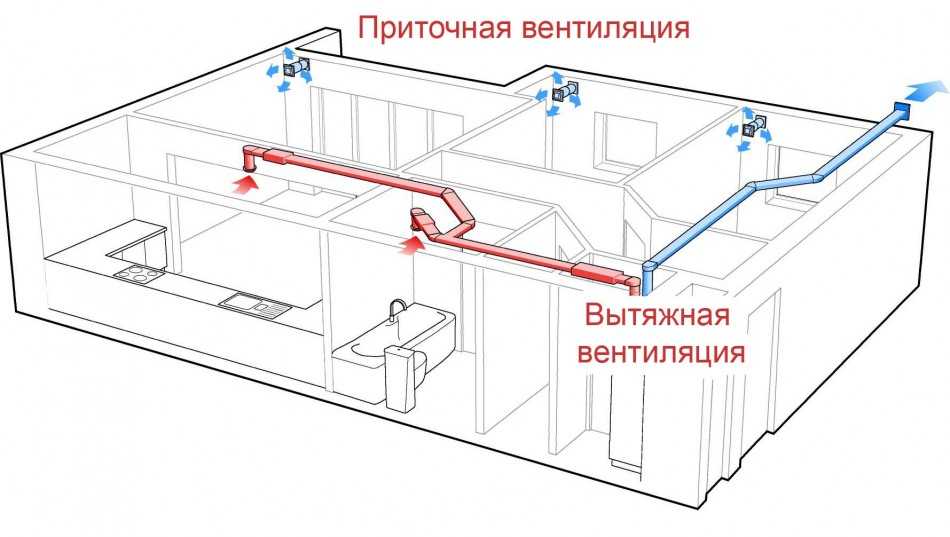

Не знаете, как сделать вентиляцию в доме? На данном примере схемы вентиляции частного дома будет показано все необходимое для того, чтобы вы поняли, как сделать вентиляцию своими руками.

Как вы видите, здесь изображены все части системы, начинающиеся в комнате с вентиляцией и заканчиваются непосредственно на крыше. Вентиляция в частном доме своими руками, схема и все необходимые расчеты не так сложны, как кажется на первый взгляд. Вы быстро поймете, как сделать вентиляцию в доме.

Как сделать вентиляцию своими руками? Поначалу никто не знает, как правильно сделать вентиляцию. Для начала необходимо проложить в стене канал не больше 140 миллиметров.

Конец трубы должен быть под коньком крыши — это также обеспечит достаточную тягу. Вентиляция в частном доме будет качественной, если вы выполните эти условия.

Если же вы не можете сделать естественную вентиляцию, задумайтесь о механической. Особенно она важна в помещениях типа ванной. Вентиляция в доме своими руками подразумевает это. Поэтому, если вы хотите избежать таких проблем, позаботьтесь о механической вентиляции помещений с избыточной влагой. Вентиляция в доме своими руками не будет для вас сложной в этом случае.

В туалете или, например, кухне, также не будет лишней механическая вентиляция в частном доме из системы вытяжек и вентиляторов. Вентиляция в частном доме своими руками, схема которой показана ниже, не сложна для изучения. Просмотрите подробнее схему внизу, чтобы лучше понять принцип:

Вентиляция в доме своими руками — интересное занятие, особенно если перед этим вы тщательно изучили и поняли все аспекты.

Естественная и принудительная вентиляция

Все вентиляционные системы делятся на два основных типа:

• Природная (конвективная или естественная) вентиляция. Циркуляция воздушных масс здесь происходит так же, как и в природе – под влиянием тяги, что возникает вследствие разности температур, а значит и давления воздуха в помещении и снаружи дома;
• Искусственная (принудительная) система воздухообмена, которая осуществляется нагнетателями воздуха типа вентиляторов или компрессоров.

Естественная вентиляция – принципы функционирования и особенности

Принцип функционирования природной вентиляции это конвекция – движение теплых воздушных потоков в верхнюю часть помещения и замещение ушедших воздушных масс уличным холодным воздухом, который притекает снизу. Кроме разницы температур, здесь на скорость циркуляции воздуха еще влияет скорость ветра.

Ранее для поступления воздуха в дом использовались неплотности окон и дверей. Однако современные пластиковые окна лишены таких микрощелей и приходится целенаправленно монтировать в раме или стенах вентиляционные клапаны. В свою очередь, «отработанный» воздух уходит из дома через выводные каналы, расположенные в кухне, туалете и других комнатах.

Принцип действия конвекционной (естественной) вентиляции Источник bolts-master.com

У естественного воздухообмена отмечают следующие преимущества:

• экономичность, так как для перемещения потоков воздуха не требуется дополнительное оборудование;
• энергонезависимость;
• безаварийность работы;
• бесшумность.

К недостаткам относят:

• слабая интенсивность воздухообмена, не всегда способная полноценно бороться с накоплением неприятных запахов или образованием конденсата;
• слабая эффективность циркуляции вследствие зависимости тяги от высоты здания и времени года;
• почти полная невозможность регулирования интенсивности воздухообмена (можно использовать заслонки, но они могут только уменьшить тягу, а значит, далеко не всегда помогают);
• летом воздуха почти не двигается, поскольку температуры внутри дома и снаружи практически выравниваются;
• большой отток тепла на улицу, что существенно повышает расходы на отопление;

• при установке герметичных стеклопакетов, естественный приток воздуха практически прекращается.
• необходимость дополнительно в окнах или наружной стене монтировать специальные приточные клапаны.

Вентиляционные клапаны – снаружи и изнутри помещения Источник ventazbuka.ru

Особенности искусственной вентиляции

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным путем за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу.

В состав вентиляционного оборудования принудительной циркуляции входят следующие элементы:

• вентилятор;
• фильтр очистки воздуха;
• шумоглушитель;
• воздухонагреватель/калорифер;
• воздушный клапан.

Еще в современных системах к перечисленному оборудованию может добавиться рекуператор – устройство, которое за счет отбора тепла у выводящегося наружу воздуха, нагревает поступающий.

При монтаже вентиляционной сети потребуются:

• воздухоотводы;
• решетки воздухозаборные, диффузоры, анемостаты.

Система вентилирования в «умном доме» Источник restate.ruПреимущества искусственной вентиляции:

• автономная работа, не зависящая от условий окружающей обстановки (температуры и давления, высоты здания);
• возможность доведения параметров подаваемого в дом воздуха до необходимых значений, для создания комфортного микроклимата (очистка от пыли, подогрев/охлаждение, увлажнение/осушение).

Недостатки принудительной вентиляции:

• энергозависимость технических средств и значительные затраты энергоресурсов на подогрев большого объёма приточного воздуха, обеспечивающего необходимую кратность воздухообмена, особенно в зимний период;
• значительные расходы на приобретение оборудования;
• необходимость регулярного эксплуатационного обслуживания.

Смешанный тип вентиляции

Если нет необходимости устраивать принудительное вентилирование во всех помещениях дома, то можно рассмотреть вариант со смешанной вентиляцией. Так принято называть совместное применение естественной циркуляции с установкой механических вытяжек и вентиляторов. Обычно принудительную вентиляцию используют на кухне или в санузлах, а воздухообмен в остальных помещениях происходит естественным способом.

Смешанная вентиляционная система Источник linternaute.fr

Что лучше – кондиционер или приточная вентиляция в доме

Сегодня на рынке представлен широкий ассортимент различной климатической техники. Кондиционеры обладают высокой функциональностью: способны очищать воздух от пыли, понижать влажность в помещении и выполнять нагрев или охлаждение подаваемых в дом воздушных масс.

Данное устройство является оптимальным решением для спасения от жары в летнее время. Но когда речь идет о поступлении свежего воздуха, то нужно остановить выбор на приточной вентиляции, поскольку даже кондиционер с приточной системой не поставит достаточное количество свежего воздуха в помещение. Целесообразнее всего устанавливать и кондиционер, и систему вентиляции вместе.

Система приточной вентиляции для домаИсточник ms.decorexpro.com

Для чего необходим приток воздуха?

Спертый воздух в помещении указывает на то, что здесь отсутствует аэроциркуляция и иногда даже установленные вентиляции в частном доме своими руками не помогают ее восстановить. Появляются устойчивые токсичные запахи от мебели, линолеума, обоев, возникает влага.

При правильной вентиляции, воздух должен не только отводиться, но и достаточно поступать. Как правильно сделать вентиляцию, чтобы воздуха поступало нужное количество. Воздух в доме начинает застаиваться при герметично установленных окнах и дверях или может произойти обратный процесс, когда воздух с пылью начинает поступать обратно в помещение.

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

1. Наличие в помещении плиты или камина.
2. Кубатуру каждой комнаты и коттеджа в целом.
3. Количество проживающих.
4. Необходимость встраивания в систему воздушных фильтров и их тип.
5. Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Виды вентиляции

Вентиляция подразделяется на три вида:

Естественная  вентиляция

происходит благодаря свойству теплых слоев воздуха подниматься над холодными. Заключается в прокладке в стенах дома вентиляционных каналов, по которым осуществляется циркуляция воздуха. Для камина либо печи воздуховод делается отдельно. Труба должна возвышаться над коньком, это придаст дополнительной тяги.

Вентиляционный канал толщиной кладки должен быть не менее чем полтора кирпича, а сечение его должно превышать 140 мм, дабы избежать эффекта обратной тяги. В комнаты делают 100 мм горизонтальные отводы, можно при помощи пластиковых труб.

Минусами естественной вентиляции являются зависимость от погодных условий — как температуры, так и давления, а также небольшая производительность системы. Ее применение имеет смысл в зданиях из керамзитобетона, пенобетона, кирпича и дерева, при условии чистого окружающего воздуха.

Подойдет для небольших частных домов малой этажности, бань, саун, хозпостроек. Ниже приводится типовая схема вентиляции в частном доме.

Принудительная, или приточно-вытяжная вентиляция

Применяется в случаях, когда воздух нуждается в очистке от запахов, частиц грязи и пыли, а также в помещениях с «не дышащими» стенами из бетона с полистиролом, SIP- и 3D-панелей, сэндвич и вакуумных панелей, во всех типах каркасных домов. В приточной вентиляции используется вентилятор для создания разницы давлений, фильтр очистки поступающего в дом воздуха и рекуператор, устройство для подогрева входящего потока.

Смешанная вентиляция

Используется, когда естественная вентиляция не может обеспечить достаточного тока воздуха. Как правило, вытяжка ставится в помещениях, где собирается конденсат, загрязнен воздух либо где необходимо выветрить запах – в ванной, подвале, погребе, туалете, котельной, а также на кухне.

Обычно при смешанном устройстве вентиляции в частных домах принудительно осуществляется только приток воздуха, а отток идет естественным путем, либо вентилируется только часть помещений. Также оправдано применение системы смешанной вентиляции в больших частных деревянных кирпичных, пеноблочных и каменных домах.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

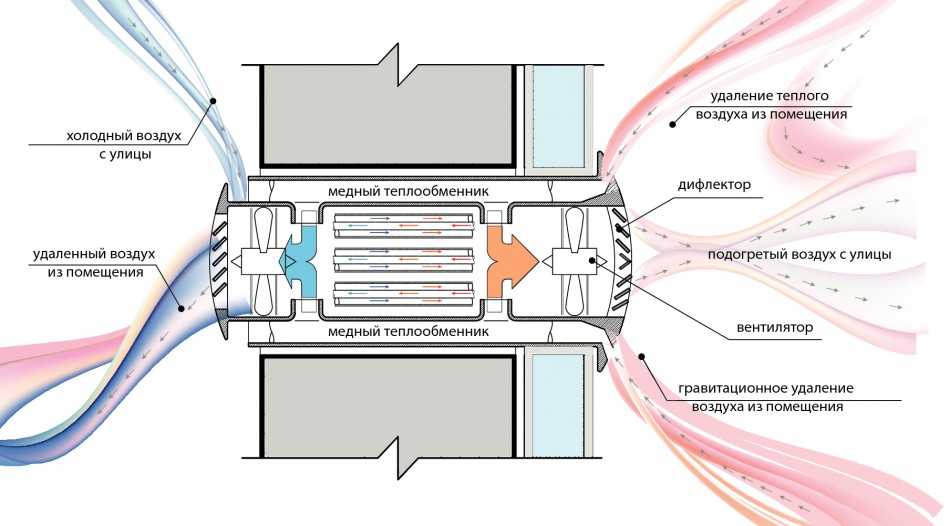

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

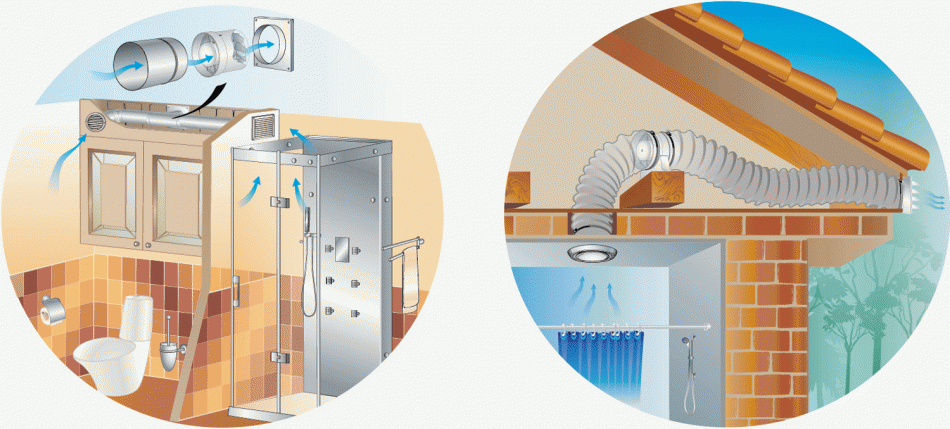

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

https://youtube.com/watch?v=0ifF6UXiYKs

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Варианты вентиляции.

С технической точки зрения данные системы классифицируются по 3 категориям:

• своему предназначению,
• типу побудителя движения воздуха,
• методу передвижения воздуха.

Вентиляционные системы в зависимости от их функций подразделяются на:

По данной теме есть похожая статья – Фальцевая кровля: инструкция по монтажу, вентиляция.

• приточные;
• вытяжные;
• рециркуляционные (подают чистый воздух и подмешивают к нему некоторое количество вытяжного воздуха).

Все вентиляционные системы различаются между собой способом перемещения воздуха. Они делятся на:

• безканальные (воздух проникает внутрь дома сквозь окна и двери);
• канальные (воздушные потоки перемещаются по разветвленной сети вентканалов и воздуховодов).

Вентиляционные системы различаются между собой и побудительной силой, действующей на воздух. Так их разделяют на:

• механические;
• естественные.

В первых системах воздух начинает двигаться только после включения вентилятора. Во вторых — он перемещается исключительно благодаря действию законов природы.

Любой хозяин дома еще на этапе его строительства должен определиться с типом вентиляции в нем. Их существует всего три:

• (приточно-вытяжная);
• (естественная с принудительной вытяжкой).

Как правильно сделать выбор? Любой из данных вариантов имеет свои преимущества и недостатки.

Естественная вентиляция отлично подходит для небольших строений, расположенных в местах с чистой окружающей атмосферой.

В этом случае использование принудительной вентиляции нецелесообразно.

Для больших коттеджей и жилья, находящегося в зоне атмосферного загрязнения, лучше использовать механическую приточно-вытяжную систему вентиляции.

Она не только обеспечит помещения достаточным количеством воздуха, но и очистит его благодаря функции фильтрации поступающей воздушной смеси.

Требования к вентиляции частного дома при использовании различных строительных материалов разные. Для определения наиболее оптимальной вентиляционной системы учитывают хотя бы самый минимальный набор условий:

• чистоту атмосферы;
• стройматериал, используемый для постройки.

Естественная вентиляция.

Данная система оптимально подходит для строений, возведенных из кирпича; самана; дерева (бревно, брус); газо- шлако- и пеноблоков; монолитного керамзитобетона.

Принудительная вентиляция.

Приточно-вытяжная система вентиляции с функцией дополнительной фильтрации приточного воздуха устанавливается в домах, построенных из панелей 3D, МДМ, SIP, СОТА; сэндвич-панелей; пенополистеролбетона. Приточная вентиляция устанавливается и в каркасных домах, возведенных по канадской технологии («изодом», «термодом»).

Смешанная вентиляция.

Если естественная вентиляция не в силах справиться со своей функцией, несмотря на хорошую тягу в вентканалах, производят монтаж вытяжной вентиляции. Установку механических систем осуществляют только в помещениях, где воздух очень загрязнен или на стенах и потолке собирается конденсат. Их устанавливают в туалете, ванной комнате, котельной. Смешанной также может быть вентиляция кухни, подвала, погреба, санузла. Все бытовые помещения сильно влияют на атмосферу внутри дома, поэтому там чаще всего устраивают дополнительную принудительную вентиляцию.

В очень больших кирпичных и деревянных домах, а также в строениях из пеноблоков тоже можно использовать смешанный тип вентиляции.

Проектирование систем вентиляции, видео:

• (необходимо определить необходимое количество приточного воздуха, который будет соответствовать всем санитарным нормам);
• (от правильного выбора каналов и воздуховодов полностью зависит атмосфера в доме);
• выбору (его делают только после того, как взвесят все за и против того или иного типа вентиляции);
• составлению плана-схемы вентканалов (правильная схема системы вентиляции обеспечивает ее хорошую работу);
• выбору места для монтажа оборудования;
• определению ;
• устройству самой системы.
