Прокладка кабелей в траншее, самое интересное.
А вот теперь, самое интересное — практика. Итак, Вы получили проектную документацию на прокладку кабеля в траншее
В первую очередь, обращаем внимание – есть ли штамп «В производство работ». Если нет – идем к заказчику или генеральному подрядчику и требуем поставить штамп
Затем смотрим – согласована ли документация с инженерными службами предприятия или города (водоканал, газовики, электрики, электрохимзащита). Вообще, такие действия, должен проводить заказчик.
Но, как правило, это ложится на плечи подрядчика. Если согласований нет, берем ноги в руки и носимся по вышеназванным организациям. Сразу хочу сказать, за один день провести согласовательные действия, не получится. Дело в том, что по закону подлости, согласующие конторы, находятся в разных концах населенного пункта. Для согласования, выделено всего 1 – 2 дня в неделю. И, по злому року, дни приема совпадают во всех конторах.
После окончания согласования проектной документации с инженерными службами, Вам необходимо разработать ППР (проект производства работ). Это если, заказчик потребует. Чаще, как показывает практика, он не требуется.
Техника безопасности при работе с кабельными линиями 10 кВ
Межотраслевые правила по охране труда предписывают правила выполнения различных видов деятельности:
- Техническое обслуживание электроустановок;
- Проведение переключений в них;
- Строительные и монтажные работы;
- Наладочные и ремонтные;
- Испытания и измерения в объектах электроснабжения.
Также по отдельным направлениям имеются особые предписания, правила и инструкции. Независимо от вида деятельности, до начала любых манипуляций должны проводиться организационные и технические мероприятия.
В комплекс действий, которые должны предшествовать и сопровождать любые виды работы, входит:
- Оформление наряда на проведение работ (либо распоряжения или перечня);
- Допуск к работе;
- Надзор во время выполнения действий;
- Оформление перерыва;
- Перевод сотрудников в другое место;
- Окончание работы.
Подготовка рабочего места со снятием напряжения должна проходить по следующей инструкции:
- Отключена подача электроэнергии. Следует принять меры, которые будут препятствовать появлению напряжения на данном участке из-за ошибочного или самопроизвольного включения коммутационной аппаратуры.
- Обязательно размещены запрещающие плакаты в местах дистанционного управления коммутациями.
- Проконтролировано отсутствие напряжения на заземленных токопроводящих элементах.;
- Включены заземляющие механизмы или переносные устройства, установленные для той же цели. Вывешены указательные, предупреждающие и предписывающие плакаты, установлены ограждения на рабочем месте.
Требования к проведению земляных работ на кабельных линиях 10 кВ
Перед началом раскопок обязательно произвести контрольное вскрытие трассы. Для рыхления почвы, находящейся над проводником, можно использовать отбойные молотки, ломы, землеройные машины, однако данное действие можно производить только на такую глубину, чтобы до магистрали оставалось еще минимум 300 мм. После этого следует воспользоваться лопатой для удаления остатков грунта.
В зимний период, когда почва твердая и промерзшая, ее следует предварительно отогреть
При этом любые агрегаты, генерирующие тепло, не следует приближать к кабелю ближе чем на 150 мм.
При проведении работ и монтажа линий 10 кВ следует большое внимание уделять безопасности сотрудников. При угрозе осыпания или обваливания почвы нужно принять соответствующие предупредительные меры
Если траншею оборудуют в слабом или влажном грунте, то ее стенки необходимо укреплять. В некоторых случаях можно обойтись обустройством откосов, расположенных под углом естественного наклона грунта.
Извлеченную из котлована или траншеи землю следует откладывать на расстоянии не менее чем на 50 см от края углубления.
Если трасса прокладывается по участку с почвой естественной влажности без грунтовых вод и подземных сооружений и обустраивается траншея с вертикальными стенками, то принимаются во внимание следующие нормы глубины раскопки:
Не более 1 м для насыпных, песчаных, крупнообломочных грунтов;
До 1,25 в супесях;
До 1,5 м в суглинных и глиняных почвах.
При работе с плотными связанными видами грунта можно рыть траншеи с вертикальными стенками с использованием спецтехники можно на глубину не более 3 м. При этом, если требуется присутствие работников внизу, то в этих местах обустраиваются крепления и откосы.
Как с точностью определить участок кабельной линии, требующий ремонта?
- В туннеле/коллекторе/канале: прослеживанием, сверкой раскладки с чертежами и схемами, а также проверкой по биркам;
- В земле: сверкой мест его размещения с чертежами и планами;
- Для проведения осмотра предварительно обустраивают небольшую траншею (шурф), которая прорывается перпендикулярно трассе. Такое углубление позволит увидеть все кабели и найти неисправный.
- Если методом непосредственного осмотра невозможно определить наличие повреждения проводника, следует применить специализированное оборудование.
- Прежде чем приступить к ремонтным работам (разрезание кабеля, вскрытие соединительного узла), нужно в обязательном порядке убедиться в отсутствии напряжения. Это можно сделать с помощью приспособления, состоящего из изолирующей штанги и стальной иглы.
- В кабельных сооружениях (туннелях, колодцах, коллекторах и др.), где расположено несколько кабелей, подобное устройство должно быть дистанционным. В месте прокалывания провод следует закрывать защитным экраном.
Процесс копки
Перед началом рытья траншеи необходимо составить или получить схему участка с прокладкой всех коммуникационных сетей под землей.
После этого можно воспользоваться пошаговой инструкцией:
- Определить тип траншеи – с откосами, с отвесными стенками или смешанный.
- Подготовить поверхность. Освободить участок от мусора, удалить камни и ветки, выкорчевать пни.
- Произвести разметку. Установить колышки или столбики в начале и конце траншеи, между ними натянуть шнур.
- Произвести рытье. Механизированным или ручным способом. Землю из траншеи лучше складывать по одну сторону от окопа. Рекомендуемое расстояние – 50 см.
В последствии будет удобнее и легче засыпать траншею, если грунт будет находиться недалеко. После копки стенки нужно укрепить, если используется траншея с отвесными стенками.
На конечном этапе можно перекинуть мостики для ходьбы, если траншея широкая. Также рекомендуется установить освещение и ограждение, если копка осуществляется на проезжей части.
Преимущества технологий прокладки кабеля в трубах
При прокладке различных силовых линий и других инженерных коммуникаций практически всегда используют полиэтиленовые трубы, в частности трубы полиэтиленовые низкого давления (ПНД).
Технология прокладки кабеля в трубах ПНД имеет целый ряд преимуществ по сравнению с открытым типом монтажа:
- защита коммуникаций от механических повреждений;
- возможность прокладки силовых линий любого вольтажа под землей;
- полиэтиленовая труба является идеальной оболочкой для коммуникаций во влажной среде;
- существенное увеличение срока службы инженерных магистралей.
Благодаря указанным преимуществам полиэтиленовые трубы стали повсеместно применяться, постепенно вытесняя металлические защитные оболочки.
К ключевым особенностям ПНД труб можно отнести следующее:
- низкая стоимость по сравнению с трубами из металла;
- небольшой вес, что позволяет существенно уменьшить нагрузку на монтажные поверхности;
- длительный срок службы (примерно 50 лет);
- ПНД трубы не подвержены коррозии;
- легкость монтажа – для соединения не нужен сварочный аппарат или дорогостоящее оборудование;
- диапазон рабочих температур от -25 до +70 позволяет применять эти трубы в любом климатическом поясе и совершать прокладку коммуникаций на небольшой глубине в грунте, который подвержен промерзанию.
Кроме того, магистрали можно прокладывать по траектории с любой кривизной, что невозможно сделать с металлическими трубами.
На сегодняшний день технология прокладки кабеля в трубах ПНД считается наиболее эффективным решением при монтаже силовых линий и различных инженерных коммуникаций.
Технология и процесс устройства постели на дне колеи для проводов
Когда траншея под кабель выкопана, приступают к организации постели. Это своеобразная «подушка» для силового провода. Это песчаный слой определенной высоты, который располагается на дне траншеи. Постель или подушка укладываются по всему периметру раскопанной траншеи. Слой должен быть равномерным, а песок хорошо утрамбованным.
Зачем и когда это нужно?
Песчаная постель необходима в том случае, когда нужно защитить кабель от внешних повреждений. Из-за слоя песка силовой провод не сможет контактировать с твердыми частицами почвы. Еще одно назначение – сохранение кабеля от излома. Так как грунт твердый, то провод в нем может ломаться, изгибаться.
Песок обеспечивает мягкость. Грунт может сдвинуться или продавиться под весом провода, а песок убережет от последствий ремонта. Если в грунт просочиться вода, песок впитает ее, что не нарушит технику безопасности.
Материалы и техника
Песчаная постель используется при слишком твердом грунте. Если земля в траншее мягкая и рыхлая, допускается не укладывать на дно песок. Тогда провод обязательно нужно заключить в защитный кожух, который убережет его от повреждений.
Процесс укладки песчаной постели требует использования обычного речного песка, так как иное не сказано ни в СНиП, ни в ПУЭ. Подвоз песка осуществляется заранее на строительную площадку.
Песчаная постель делается на протяжении всей траншеи и трассы для укладки кабеля. Песок насыпают на глубину не менее 10 см совковой лопатой и разравнивают. В конце необходимо обязательно утрамбовать подушку. Для этого используют ручной вибратор.
Если инструмент достать сложно, можно создать самодельную трамбовку: взять брус по ширине траншеи и приделать к нему ручки. После засыпки песка проходиться брусом по поверхности.
Процесс устройства подушки
Подстилающий слой способен отгородить кабель от повреждений и контакта с грунтовыми водами. Это помогает создать многолетнюю безаварийную эксплуатацию силового провода. Для этого используется просеянный песок без посторонних частиц и мусора.
Технология:
- После рытья траншеи и укрепления стенок, где это нужно приступают к организации песчаной постели.
- С помощью совковых лопат равномерно разбрасывают песок по всей длине трассы.
- Песок разравнивают для достижения слоя в 10-11 см.
- Песок утрамбовывают с помощью ручного вибратора или других инструментов.
ПУЭ Глава 7.1
Раздел: Электропроводки и кабельные линии
7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – РЕ проводники).Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.Сечения проводников должны отвечать требованиям п. 7.1.45.
7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто – в каналах строительных конструкций, замоноличенных трубах; открыто – в электротехнических плинтусах, коробах и т.п.В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.
Комментарий
КомментарийВ негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.
7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,

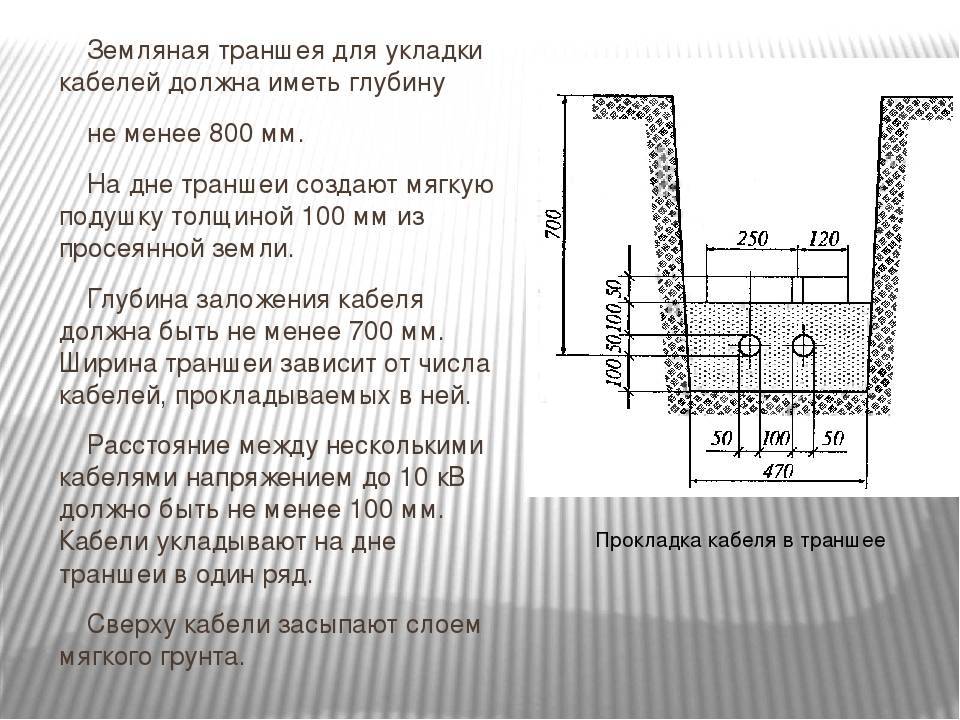

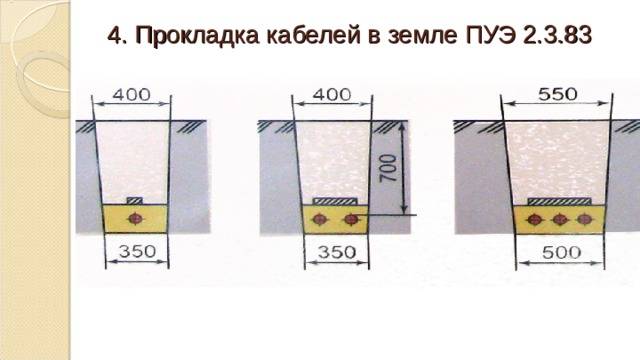

Прокладка кабелей в траншее.
Наконец, с бумагами покончено. Приступаем к разметке (разбивке) трассы. Закончив с разбивкой, приглашаем представителей служб, которые согласовывали план трассы и оформляем акт разметки (разбивки) трассы подземной КЛ. Очень часто случается так, что, допустим кабель, нарисован в одном месте, а лежит на несколько метров в стороне. В итоге, экскаватор его «находит» и рвет. Вот на такой случай и нужен акт.
Итак, траншея готова. Оформляем акт приемки траншей, каналов, туннелей и блоков под монтаж кабелей. После чего, требуется сделать 10-ти сантиметровую подушку из песка или грунта без камней и мусора.
Готовим АОСР на подушку. Производим проверку сопротивления изоляции кабеля на барабане перед прокладкой – пишем протокол. Укладываем кабель в траншею – оформляем Акт освидетельствования скрытых работ. После прокладки, желательно еще раз проверить сопротивление изоляции
Засыпаем КЛ 10-ти сантиметровым слоем песка, укладываем плитку ПЗК, кирпич или ленту «Внимание кабель» – готовим АОСР. Засыпаем траншею грунтом
Остается установить концевые муфты и провести испытания. После чего настает время подготовки исполнительной документации и сдачи в эксплуатацию.
Все, прокладка кабелей в траншее завершена. Удачи…
Нормативно-правовые акты процесса и технологии
Для правильной укладки провода в траншеи используется СНиП 3.05.06-85 «Электротехнические устройства», а также СНиП 12-03-99. В данных сборниках указаны положения, регулирующие проведение электромонтажных работ, способы копки траншеи и стандарты, которые необходимо соблюдать при выполнении процедуры.
Дополнительно в строительстве используется Правила устройства электроустановок (ПУЭ). Изучением данного вопроса занимается 7 издание ПУЭ. Здесь подробно описаны условия прокладки силовых кабелей под землей.
Например, в пункте 2.3.17 ПУЭ-7 рассказано, как рассчитать массу провода, грунта и дорожного покрытия, отталкиваясь от этого, спроектировать подземное сооружение. В пункте 2.3.83 из ПУЭ-7 допускается не защищать дополнительно кабель кирпичами или другими конструкциями, если его напряжение не превышает 1 кВ.
Нормы и требования
Есть несколько требований к прокладке провода в колее:
- Глубина должна быть такой, чтоб не было возможности раскопать траншею лопатой. Степень залегания регулируется типом грунта, степенью его промерзания и уровня грунтовых вод.
- Провод должен быть защищен от повреждений механического типа.
- В окоп необходимо подсыпать песок: песочная подушка не даст возможности проводу контактировать с твердой почвой.
- При прокладке под дорогой используется толстостенная металлическая труба. Это позволяет снизить риск повреждений из-за чрезмерной нагрузки на покрытие.
Прокладка кабеля под дорогой
Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.
Прокол под дорогой делают при помощи специального оборудования
Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.
Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.
ПУЭ Глава 1.3
Комментарий
Как мы видим из таблицы самые распространенные кабели 1,5мм2 и 2,5мм2, проложенные открыто выдерживают токи 19 и 25 ампер соответственно, а если те же кабели проложены в земле (или замоноличены в стене) токи еще более увеличиваются. По правилам для защиты групповой линии с установленным шестнадцати амперным автоматом можно использовать кабели обоих сечений.
Комментарий
Внимательно изучив эту таблицу видно, что токи, которые выдерживают медные провода несколько ниже. Когда мы приходим в магазин, для покупки кабеля, там висит именно эта таблица. Продавцам значительно выгоднее продать Вам кабель более большого сечения. Однако в соответствии с правилами мы должны пользоваться первой таблицей. Именно в ней внесены нужные нагрузки! Во второй таблице прописаны максимальные токи для проводов и шнуров, это существенно отличается от кабеля!
Какой проводник лучше использовать для монтажа подземных электрических линий?
Установка подземной электролинии требует немалых затрат сил и времени. Чтобы не мучиться в дальнейшем с постоянным ремонтом, лучше сразу выбрать качественный провод, который на протяжении долгих лет сможет исправно выполнять свою функцию. Поэтому к вопросу подбора кабеля, который будет использован для прокладки под землей, следует подойти с максимальной ответственностью.
Используя бронированный кабель от надежного производителя, можно не сомневаться в его исправной и долговечной работе. Однако стоимость такого проводника достаточно высока, и если человек не может себе позволить такую покупку, он использует простые провода марки NYM или ВВГ. Чтобы повысить надежность таких линий, следует использовать двустенный гофрированный шланг ДКС, в который помещается электропровод на всем его протяжении.
В местах, где вероятность повреждения проводки из-за больших нагрузок достаточно высока, рекомендуются защитные футляры. Эти приспособления защитят токоведущие жилы, приняв на себя большую часть нагрузок. При прокладке нескольких кабелей каждый из них должен быть снабжен отдельным футляром.
Прокладка электролиний внутри гофрошланга или труб имеет дополнительное преимущество, заключающееся в легкости замены кабеля. Если старый провод пришел в негодность, достаточно вскрыть концы трассы и привязать к концу нерабочего кабеля новый. После этого неисправный проводник вытягивается наружу, а новый устанавливается вместо него. Конечно, это возможно лишь в том случае, если длительное время нахождения в земле не привело к разрушению защитных приспособлений.
Новинки в сфере технологий по прокладке подземных кабелей на выставке
Ежегодно на территории ЦВК «Экспоцентр» проходит крупная международная выставка «Электро», в которой принимает участие большое количество специалистов в области производства электроаппаратуры, силовых установок, кабельно-проводниковой продукции из разных стран мира.
В рамках мероприятия будут освещены проблемы в энергетической сфере и наиболее актуальные способы их решения.
Масштабная экспозиция выставки будет разделена на несколько основных направлений, каждое из которых будет объединять образцы продукции и технологии своего тематического сегмента:
- электрооборудование. На экспозиции будут представлены различные устройства, предназначенные для использования в промышленных масштабах на электростанциях – силовые установки, газогенераторные системы, трансформаторы;
- промышленное освещение. В этой группе будет продукция, предназначенная для создания освещения на предприятиях, в офисах и прилегающих территориях – новые и традиционные источники света, устройства автоматизации, осветительные приборы различных видов;
- кабель, провод и другие материалы. Тематическая экспозиция будет представлена ведущими отечественными и зарубежными производителями кабельно-проводниковой продукции, монтажного инструмента, крепежа и других расходных материалов;
- инновационные разработки. Это направление выставки посвящено современным высокотехнологичным решениям по рациональному использованию электроэнергии и ее экономии. На экспозиции будут представлены технологии использования альтернативных источников энергии и необходимое оборудование для автономных систем.
Среди всего многообразия тематик каждый посетитель сможет найти необходимую информацию, пообщаться непосредственно с представителями компаний-производителей и своими глазами увидеть самые современные инновационные разработки.
Преимущества организации мероприятий на территории комплекса:
- большие площади для размещения выставочных стендов и павильонов участников мероприятия;
- возможность проведения не только выставок, но и других событий – семинаров, конгрессов, мастер-классов, форумов и симпозиумов;
- вне зависимости от вида мероприятия на территории «Экспоцентра» найдутся помещения, оборудованные специальной аппаратурой (в основном, аудио- и видеотехника для конференций);
- высокое качество услуг, которые предоставляет администрация выставочного центра, помощь в организации выставок;
- хорошая транспортная развязка. Этот факт не только облегчит транспортировку оборудования и продукции для презентации на выставке, но и увеличит приток посетителей благодаря удобному расположению комплекса.
Это лишь малая часть преимуществ, которые получают организаторы мероприятий любого уровня, воспользовавшись услугами ЦВК «Экспоцентр».
Специализированная выставка «Электро» поможет узнать, какая современная технология прокладки кабеля в траншее используется ведущими специалистами России и других стран мира.
В мероприятии будут участвовать ведущие компании, которые предложат готовые решения для частных лиц и владельцев любых производств.
Приходите на выставку пообщаться с производителями и поставщиками или
участвуйте, чтобы продемонстрировать современные технологии прокладки
кабеля в трубах.
Технологии энергосбереженияОбщие понятия об оптоволокне и структуре кабеляКабели связи
Подготовка к монтажу кабельной линии 10 кВ
Следует уделить большое внимание транспортировке проводов, так как нарушения могут привести к невозможности использования: при перевозке должна гарантироваться сохранность и целостность, ведь именно это определяет срок эксплуатации. Кабель перевозят намотанным на специальных барабанах
На небольшое расстояние (в пределах строительной площадки и не более чем на 100 м) перекатку цилиндров можно осуществлять вручную по направлению намотки кабеля, чтобы не допустить распускание витков и последующее защемление.
Перед транспортировкой к месту трассы проводник следует проверить. Визуально осматривают обшивку барабана, крепежных элементов, заводские маркировки и т.д. Если после предварительного осмотра выявлены какие-либо нарушения, то такой материал не подлежит использованию.
Требования к кабелю при монтаже линий 10 кВ
Если при производстве проводника была использована бумажная или ПВХ-изоляция, то их можно использовать для укладки только при положительной температуре воздуха (выше 0°C). Если при монтаже сталкиваются с проблемой похолодания, то материал предварительно следует прогреть. Параметры нагрева, его длительность и срок дальнейшей пригодности кабеля для укладки линии строго регламентированы.
Допустимые температуры при прокладке кабелей без предварительного подогрева
Тип кабеля
Конструкция кабеля
Допустимая температура кабеля и окружающей среды при прокладке, °С, не ниже
С бумажной изоляцией, пропитанной нестекающим составом, и пропитанной изоляцией
Все марки кабелей
С пластмассовой изоляцией
С изоляцией жил и шлангом из полиэтилена, без защитного покрова, содержащего волокнистые материалы
С оболочкой или шлангом из поливинилхлоридного пластика, без защитного покрова, содержащего волокнистые материалы, а также с броней из профилированной стальной оцинкованной ленты
Все остальные марки кабелей с защитным покровом
Температура воздуха
Количество минут
не более 60 мин
не более 40 мин
не более 30 мин
Существует несколько способов доведения кабеля до нужного уровня прогрева:
- С помощью трехфазного тока с использованием войлочно-брезентового капота для барабана;
- В отапливаемых помещениях с температурой внутри до +40 градусов по Цельсию (если таковые имеются вблизи трассы и если транспортировка осуществляется при t° не ниже -20°C);
- В палатке, где установлены паровое отопление или печи, инфракрасные и другие виды обогревателей (степень тепла не должна превышать 40 градусов выше нуля).
Перед монтажом линии проводятся измерения сопротивления изоляции жил, проверяют целостность проводника. Это следует делать до того, как провода будут помещены в траншею или трубу, так как искать затем поврежденный участок будет достаточно трудно и долго.
После того, как специалисты убедились в соответствии проводника всем требованиям, его раскатывают вдоль трассы с помощью спецтехники или же вручную. Для этого барабан поднимается над землей (или поверхностью кузова автомобиля) на расстояние 15-20 см и устанавливается таким образом, чтобы размотка происходила с верхней части, а основа могла беспрепятственно вращаться.
Что такое силовой кабель: характеристики и сфера применения
В общем виде силовой кабель – это конструкция, состоящая из одной или нескольких жил, отделенных друг от друга изоляцией которые находятся под одной наружной оболочкой или под одной внутренней экструдированной оболочкой (подушкой, поясной изоляцией) и наружной оболочкой. Он предназначен для передачи электрического тока от трансформаторной подстанции (ТП) до вводно-распределительного устройства или главного распределительного щита к конечным потребителям.
Кабель используют как для стационарной прокладки, так и для обеспечения электроэнергией передвижных механизмов. К ним относятся: сварочные аппараты, компрессоры, подвесные люльки, передвижные телескопические лестницы(площадки) типа «Луноход», станции замеса растворов и т. д.
В конструкции кабеля вне зависимости от назначения выделяют несколько обязательных составляющих элементов:
- Жила (одна или несколько), по которой передается электрический ток. Они изготавливаются из меди или алюминия.
- Изоляция, выполняет функцию защиты токопроводящей жилы от короткого замыкания. В качестве изоляционного материала используют полимеры, резину, пропитанную бумагу, полиэтилен и пр.
- Внешняя оболочка, обеспечивает защиту токопроводящих жил от механических повреждений и проникновения влаги.
Кабели используют в сетях высокого (от 10 кВ и выше) и низкого (до 1 кВ) напряжения. Состав и конструктивную сложность кабеля можно определить по марке кабеля буквенной и цветовой маркировке на его внешней оболочке или в сопроводительных документах, паспорта, бирки, ярлыки. Конструкция кабеля зависит от его назначения, сферы и условий применения. Кроме основных элементов, кабель может иметь:
- поясную изоляцию, внутреннюю экструдированную оболочку;
- стальную броню и подушку под нее,
- сердечник,
- заполнитель,
- экран и пр.
Способы прокладки проводов и кабелей ничем не отличаются друг от друга. Разница заключается лишь в условиях монтажа, которые определяются назначением проводников. предлагает несколько видов качественной кабельной продукции для самых разных нужд:
Провод. Это одно- или многожильный проводник с одной изоляцией. Каждая жила – это одна или несколько проволок из меди или алюминия. Для воздушных линий электропередач (ЛЭП) используются неизолированные провода марки А и АС и сомонесущие изолированные провода марки СИП-1, СИП-2, СИП-3, СИП-4.
Непосредственно кабель. Это уже система изолированных проводников, которые с целью защиты от влияния окружающей среды объединены в единую конструкцию.
