Как осуществляется прокладка кабеля в траншее в трубе, какие расценки в смете?

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1
Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

• металлические (чугунные, стальные);
• асбестоцементные;
• бетонные;
• керамические;
• прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

• армированные;
• неармированные.

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

• трамвайных и железнодорожных путей;
• автомобильных дорог;
• въездов в гараж или ограду;
• газо- и нефтепроводов;
• теплотрассы.

Пластиковые трубы

Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:

• в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
• являясь диэлектриком, дополнительно защищает кабель;
• не требуют заземления;
• стойки к химическим веществам и растворителям;
• ПНД может эксплуатироваться при температуре до -45 градусов.

Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:

• размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
• обладает большей жесткостью и прочностью на разрыв;
• имеет высокую пароизоляцию;
• способен восстанавливать форму при кратковременной деформации.

• https://www.air-ventilation.ru/Prokladka-kabelnyh-liniy-v-zemle.htm
• https://elektrik-sam.ru/jelektroprovodka/3540-kak-prolozhit-kabel-pod-dorogoj-i-kakie-trebovanija-nuzhno-uchityvat.html
• https://stroychik.ru/elektrika/prokladka-kabelya-v-zemle
• https://samelectrik.ru/kak-prolozhit-kabel-pod-dorogoj.html
• https://trubaspec.com/vidy-trub/kakaya-truba-dlya-prokladki-kabelya-v-zemle-luchshe-podkhodit-obzor-preimushchestv-raznykh-vidov-tru.html
• https://220.guru/electroprovodka/provoda-kabeli/montazh-v-trubax.html

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.

2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Классификация методов прокладки трубопровода

Проведение укладки во многом зависит от того, каким образом прокладывается трубопроводная система. Существует три основных метода прокладки в зависимости от расположения трубопровода:

1. Надземный.
2. Подземный.
3. Подводный.

Методы прокладки выбирают также в зависимости от воздействия таких факторов, как:

• структура грунта;
• диаметр трубопровода;
• методы проведения работ;
• интенсивность транспортного сообщения.

Совокупностью влияния перечисленных факторов определяется метод прокладки трубопровода:

1. Открытый.
2. Скрытый.
3. Закрытый (бестраншейный).

На выбор метода прокладки труб влияет множество факторов, большое значение имеет структура грунта

Укладка кабеля в гофру

Алгоритм действий при прокладке провода в гофротрубу, имеющую стальную струну-протяжку:

1. Надежно скрутить конец кабеля (либо нескольких проводов) с выступающей из полости проволокой.
2. Обмотать место соединения изолентой, что позволяет плавно продвигать кабель, не зацепляясь за неровную поверхность канала.
3. Аккуратно, без резких движений (лучше на прямолинейном участке, без сгибов) начать вытягивать струну с противоположной стороны гофры, пока из полости не появится провод.
4. Зафиксировать кабель к трубе изолентой с обеих сторон во избежание его ухода внутрь канала при монтажных мероприятиях.

Соединительный узел лучше обмотать изолентой для лучше протягивания через трубу

Работая с гофрой, у которой отсутствует проволока, для укладки кабеля желательно привлечь помощника и соблюдать следующие правила:

1. При протягивании нескольких проводов их нужно по всей длине сложить совместно и закрепить изолентой через каждые 40-50 см. При недостаточной жесткости кабелей расстояние составит 30 см.
2. Конец провода, за который кабель просовывается в гофротрубу, желательно обмотать изолентой на 10-12 см. Это позволит эффективнее преодолевать препятствия внутри канала.
3. Для укладки гибкого и тонкого провода изначально через полость протягивается проволока. После к ней фиксируется кабель. Далее – по аналогичной схеме, что и при работе с предусмотренной заранее струной.

Варианты протягивания провода через гофротрубу в одиночку либо с помощником

Специалисты могут укладывать электропроводку в гофре после ее крепежа на выбранной поверхности либо в углублениях после штрабления. При организации электропроводки в квартире и частном доме расстояние между розетками, выключателями, распределительными узлами незначительное, причем участки преимущественно прямые (максимум – 1-2 плавных изгиба). Поэтому затруднений с протяжкой кабеля не возникает.

Аналогичный подход часто используется при замене поврежденного провода на новый, т.е. без демонтажа отделочных материалов. Однако при монтаже снаружи зданий, к тому же на длинных участках, метод окажется малоэффективным. Лучше вначале уложить провод в гофротрубу, а после фиксировать ее (например, на стальном тросе).

С этой статьей читают: Труба гофрированная ПВХ 20 мм (характеристики)

Как проложить кабель под дорогой и какие требования нужно учитывать

Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.

Какой кабель можно использовать

Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:

• ААБл, ААБ2л;
• ААШв, ААШп;
• АСБ;
• ААПл, ААП2л;
• АСПл;
• АВБбШв, АВБбШп, АПвБбШв.

Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.

Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Материалы по теме:

Прокладка кабеля под дорогой

Прокладка кабеля под дорогой в трубах проводится с разрешения организации, на балансе которой находится дорога. Особенно этот пункт актуален для трасс, расположенных в населённых пунктах, так как под ними могут проходить другие коммуникации. Если прокладка под дорогой проводится в дачном посёлке, то такое мероприятие необходимо согласовать с администрацией.

Правила обустройства электролинии в защитном кожухе под не асфальтированным автополотном такие же, как и при обычной прокладке. Глубина, обустройство песчаной подушки, засыпка и другие параметры совпадают с обычным монтажом коммуникации. Прокладка электрического кабеля в трубе проводится под заасфальтированной трассой, как правило, методом прокола. Прокол подразумевает использование специальной техники и является бестраншейным методом обустройства коммуникации, однако, стоимость таких работ довольно высокая.

Последовательность прокладки электросетей под землей

Прокладку подземной части электросети разрешено проводить специалистам, получившим соответствующий сертификат и владеющими навыками выполнения подобных работ.

Без специального образования и навыков прокладка кабеля небезопасна

Обустройство траншеи для укладки кабеля в земле осуществляется в строго установленном порядке.

• В соответствии с проектной документацией производится разбивка трассы на местности.
• С применением землеройной машины и вручную выполняют земляные работы.
• Глубина канавы составляет 70–80 см. При закладке кабеля учитывают сезонное промерзание грунта и расположение грунтовых вод.
• В случае закладки одного кабеля достаточно ширины 20–30 см.
• При многожильной закладке ориентируются на то, что расстояние между нитками при укладке следует выдержать более 10 см.
• Дно очищается от корней деревьев и острых предметов, способных повредить кабель.
• Поверхность дна должна быть без резких перепадов. Ее разравнивают и немного трамбуют.
• Дно траншеи заполняется песчаной подушкой слоем 10 см. Песок очищают от посторонних включений, разравнивают и уплотняют.

При потребности в дополнительных средствах защиты подготавливают и укладывают на дно трубы из стали или асбоцемента, в которые потом заводят провода.

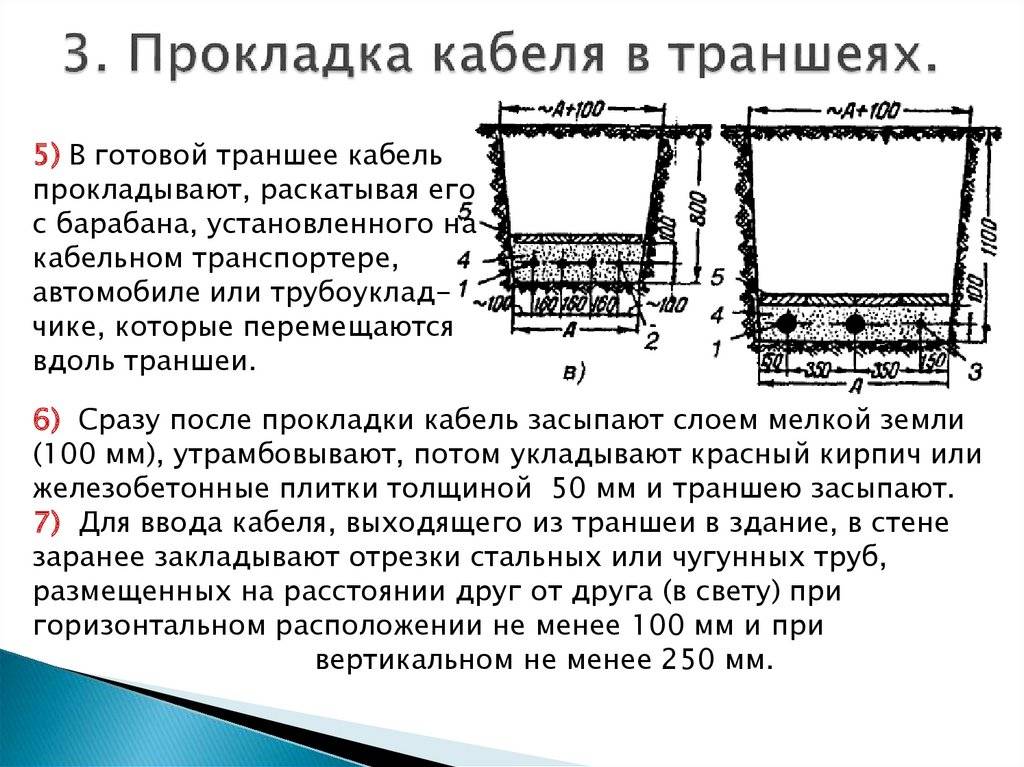

Укладка электрокабеля в траншею чаще всего выполняется с барабана, установленного на кабелеукладчике. Провод разматывают и расстилают рядом с траншеей.

Выровненный кабель опускают на песчаную подушку или заправляют в трубы, если это предусмотрено технологией.

Схема монтажа подземного кабеля

Прокладка трубопроводов в футлярах

На пересечениях с железнодорожными путями, автомобильными дорогами, проездами и другими инженерными сооружениями подземные трубопроводы прокладывают в футлярах, внутренний диаметр которых обычно на 100 . . . 200 мм больше наружного диаметра прокладываемого в нем трубопровода (с учетом толщины теплоизоляционной конструкции). Концы футляра должны выходить за пределы пересечения не менее чем на 0,5 м в каждую сторону, но не менее 5 м от головки крайнего рельса. После укладки трубопровода концы футляра уплотняют просмоленной паклей и заливают битумом.

Футляр воспринимает давление грунта и подвижные нагрузки от транспорта. При строительстве промышленных объектов такие футляры укладывают (в соответствии с ППР) двумя способами: без нарушения нормальной работы транспорта (бестраншейный или закрытый) и с прекращением движения транспорта (открытый). Применение того или иного способа прокладки трубопровода зависит от категории дорог и путей.

Сооружение перехода трубопровода как открытым, так и закрытым способами состоит из следующих основных операций: рытья котлована, разработки грунта, установки защитного футляра внутри разработанного грунта (одновременно с его разработкой или после), протаскивания через футляр изолированного трубопровода с установкой его на опоры, засыпки трубопровода и восстановления участка пересекаемой дороги. Сооружение перехода оформляют актом.

Для бестраншейной прокладки трубопроводов в зависимости от того, как производится разработка (проходка) грунта, применяют следующие способы: прокол без выемки грунта, продавливание с выемкой грунта и горизонтальное бурение с выемкой грунта.

Прокол без выемки грунта (рис. 126) — наиболее распространенный способ бестраншейной прокладки трубопроводов в футлярах диаметром до 500 мм. При этом способе на конец футляра 6 по ходу движения надевают или приваривают наконечники 8 конической формы, после чего футляр укладывают на дно котлована на проектной глубине. К другому концу футляра прикладывают горизонтальное усилие с помощью гидродомкратов 1, лебедок с системой полиспастов и тракторов. Прокол без выемки грунта для прокладки футляров диаметром до 300 мм выполняют также пневмопробойниками ударного действия, а диаметром до 500 мм — вибрационными установками.

Продавливания с выемкой грунта применяют при прокладке футляров большого диаметра. При этом способе футляр вдавливается открытым концом в грунт, разрабатываемый механическим или ручном способом и удаляемый тележками, скреперами, совками, винтовыми конвейерами.

Для продавливания футляра диаметром до 1220 мм с механизированным удалением грунта применяют установку У-12/60. Установку размещают в котловане, который располагают на начальном участке. Футляр 2 с головкой 1 продавливается в результате усилий до 3400 кН, развиваемых двумя гидродомкратами 5 и передаваемых на футляр через вставку 4. Головка футляра на конце имеет кольцевую режущую кромку. Грунт из футляра извлекают челноком 9, который приводится в возвратно-поступательное движение от лебедки 7. Максимальная длина проходки установки 60 м, скорость проходки 8 м/ч.

Горизонтальное бурение — способ проходки под дорогами при прокладке одновременно нескольких трубопроводов. При бурении грунт перед футляром разрабатывают механическим резанием или размывают струей воды под напором и удаляют из скважины отработанной водой, винтовым или скребковым конвейерами. Для горизонтального бурения применяют различные машины и установки типа УГБ и ГБ.

При всех способах бестраншейной прокладки секции трубопроводов, устанавливаемые внутри футляра, должны иметь минимальное число сварных стыков, которые предварительно контролируют радиографическими методами. Все участки трубопровода, заключаемые в защитные футляры, предварительно испытываются и изолируются.

Перед протаскиванием внутрь футляра секцию спускают в котлован, устанавливают на ней опоры и укладывают на направляющие. Секцию протаскивают в футляр автокраном или трубоукладчиком, закрепив один конец каната за торец укладываемой секции, а другой — за крюк крана. Отводной блок приваривают к футляру или закрепляют канатом. При укладке секции без специальных опор ее поверхность защищают деревянными рейками.

Назначение

Система отведения воды в большинстве случаев монтируется из полиэтиленовых труб. Несмотря на прочность этого материала, под давлением грунта или водной массы может произойти деформация трубопровода. Особенно часто такие ситуации возникают при прокладке канализации под автомобильными трассами, железнодорожными путями, в каналах или технических туннелях.

Футляр представляет собой дополнительную оболочку трубопровода. Назначение футляра на канализацию заключается в защите подземных труб из полиэтилена и аналогичных материалов от негативного воздействия с внешней стороны. В частности речь идет о давлении со стороны грунта, почвенных вод и других факторов, которые существенно снижают срок службы всех элементов канализационной системы.
