Технические характеристики радиаторов отопления Керми, их разновидности и достоинства

Не переборщите

Также следует отметить, что 14-15 секций для одного радиатора — это максимум. Ставить радиаторы по 20 и больше секций неэффективно. В таком случае следует разбивать число секций напополам и устанавливать 2 радиатора по 10 секций. Например, 1 радиатор поставить возле окна, а другой возле входа в комнату или на противоположной стене. В общем, на ваше усмотрение.

Со стальными радиаторами та же история. Если комната достаточно велика и радиатор выходит слишком большой — лучше поставьте два поменьше, но той же суммарной мощности.

Если в комнате того же объема 2 окна или более, то хорошим решением будет установка радиатора под каждым из окон. В случае с секционными радиаторами все довольно просто.

14/2=7 секций под каждым окном для комнаты того же объема

Но, так как подобные радиаторы обычно продаются по 10 секций, лучше взять четное число, например 8. Запас в 1 секцию лишним не будет в случае серьезных морозов. Мощность от этого особенно не изменится, однако инерция нагрева радиаторов уменьшится. Это может быть полезно, если в комнату часто проникает холодный воздух. Например, если это офисное помещение, в которое часто заходят клиенты. В таких случаях радиаторы будут нагревать воздух немного быстрее.

Обзор радиаторов Kermi Тип 22

Для создания тепла и уюта в своем доме многие выбирают радиаторы бренда Керми. Это немецкая компания, выпускающая разные модели стальных панельных батарей отопления уже более полстолетия. Несмотря на свою компактность они обладают отличными показателями теплоотдачи. А привлекательный внешний вид позволяет вписать батареи в любой современный интерьер.

Самой популярной моделью является Kermi 22 500 500. Прибор состоит из двух стальных панелей, между ними расположены два конвектора, которые выполнены в виде П-образного оребрения. Отличительная особенность – применение при изготовлении батарей уникальной технологии Керми Therm х2. Благодаря особой конструкции теплоноситель сначала поступает в лицевую панель, так что в первую очередь нагревается воздух в комнате. Задняя панель нагревается позже и работает как экран.

Кстати до внедрения инновации Therm x2 радиаторы Керми с нижним подключением имели аббревиатуру FKV, однако они уже сняты с производства.

Технические характеристики Керми 22 тип:

• Максимальная температура теплоносителя – 110 градусов Цельсия.
• Мощность зависит от размеров. При температурном режиме 90/70/20 и размерах 500х500 мощность радиаторов Керми 22 составляет 965 Вт.
• Рабочее давление – 10 атмосфер.
• Максимальное опрессовочное давление – 13 атмосфер.
• Толщина – 100 мм.
• Высота – от 200 до 900 мм.
• Ширина – от 400 до 3 000 мм.
• Межосевое расстояние — для FKO нужно от высоты отнять 54 мм, например для Радиатора Kermi 22 500 500 данная величина составит 500 мм — 54 мм = 446 мм; для FTV расстояние между трубками равно 50 мм.
• Серийный цвет – белый Kermi RAL 9016

В зависимости от типа подключения есть два варианта исполнения.

1. РадиаторыKermi FKO 22. Это модели с боковым подключением, подводка труб осуществляется слева или справа. 2. Радиаторы Kermi FTV 22. Батареи с нижним подключением. Преимущество перед FKO 22 заключается в возможности спрятать трубы в пол или под плинтус. Ввиду повышенной сложности изготовления этих приборов, а также из-за их высоких эстетических качеств стоимость Керми FTV выше.

Независимо от типа подключения стальной радиатор Керми Тип 22 рекомендуется для установки в системах отопления закрытого типа. При этом циркуляция может быть естественной или принудительной, система одно- или двухтрубная.

В комплектацию прибора при покупке включены заглушка, клапан Маевского – вентиль для стравливания воздуха, комплект настенных креплений. В радиаторы Керми 22 типа с нижним подключением встроен термостатический клапан, который позволяет установить оборудование для регулирования температуры воздуха в помещении.

Панельные радиаторы Керми имеют преимущество перед аналогами — на них наносят фосфат железа и два слоя лака. Такая обработка существенно увеличивает срок эксплуатации!

Внешне радиатор выглядит современно и стильно. Он не только обогреет ваш дом, но и станет стильной частью интерьера. Идеально белая поверхность – это лаковое покрытие, которое при нагревании не выделяет в воздух токсичных веществ. По бокам радиатор закрыт сплошными панелями, а сверху – решеткой.

Характеристики ↑

Каждое из выпускаемых на рынок белоснежных изделий бренда Kermi оборудуется боковой панелью и верхней решеткой. Каждая батарея перед выходом на рынок проходит испытания на заводе под давлением 10-13 бар.

В комплекте с самим прибором производитель поставляет также специальные заглушки для сброса воздуха и прикладывает кронштейны.

Количество у радиатора панелей указывается на маркировке:

• тип 10-й — одна панель;
• тип 11-й — панель с оребрением;
• тип 21-й — пара панелей и одно оребрение;
• тип 22-й — пара панелей и пара оребрений;
• тип 33-й — три панели и три ряда оребрения.

Благодаря завидному разнообразию типоразмеров радиаторов их можно подобрать к любому помещению и любому месту.

Если для массивного радиатора габаритами 300 x 2000 мм понадобится достаточно просторное помещение, а иногда его есть возможность собрать едва ли не на улице под окном, то компактные модели радиаторов Керми (например, в 45 мм по глубине) вполне не сложно и дома смонтировать.

Стальные панельные радиаторы отопления марки Kermi — безупречные по качеству приборы, обладающие высокой теплоотдачей и стильным дизайном.

• Высота в диапазоне 300-900 мм;
• Длина в диапазоне 400-3000 мм;
• Радиаторы Керми производятся однослойными, двуслойными и трехслойными.

Панельные стальные радиаторы Kermi по конструкции представляет собою пару панелей, соединенных металлическими трубами, где протекает нагретый теплоноситель. Конструкция обычных радиаторов подразумевает циркуляцию теплоносителя одновременно по двум панелям, в данном случае получается равномерный разогрев поверхности радиатора. Еще совсем не так давно подобный метод подогрева теплоносителя считался максимально рациональным.

Но стальные радиаторы Kermi, изготовляемые по особой технологии Therm X2, сделаны иначе. Теплоноситель в радиаторах вначале проходит сначала сквозь переднюю панель, а после этого он по трубам подается в заднюю панель.

Подобная циркуляция теплоносителя способствует более быстрому нагреванию передней панели, что повышает мощность собственно теплового излучения. В задней радиаторной панели циркулирует слегка охладившийся теплоноситель, в силу чего панель прогревается несколько дольше.

Считать ли данный нюанс недостатком конструкции? Пожалуй, даже наоборот. Дело в том, что задняя панель радиатора играет в данном случае роль хорошего экрана, благодаря которому предотвращаются лишние тепловые потери и почти нет бесполезного расхода энергии на прогрев стены.

Основные сведения о теплоотдаче радиатора

Выбирая радиатор для своего жилья, мы обращаем внимание на множество факторов. Решающим преимуществом при выборе может оказаться легкость использования или монтажа, оригинальность дизайна или экологичность

Но, все равно, самым важным из характеристик хорошей батареи является теплоотдача.

Именно это доказывает растущая потребность в батареях Kermi FKO немецкого производства, благодаря их высоким характеристикам теплоотдачи.

Способы расчета теплоотдачи

Существуют определенные варианты расчета теплоотдачи батареи. Остановимся на двух главных.

Самый простой основывается на количестве теплопотерь помещения, а это присутствие внешних стен и окон в них.

Расчет производится таким образом:

— При наличии в помещении одной внешней стены и одного окна, на площадь 10 м.кв., для комфортных условий, тратиться 1000 Вт тепловой мощности отопительного прибора.

— При наличии в помещении двух внешних стен, на каждые 10 м.кв. площади необходимо использовать не менее 1,3 кВт отопительной мощности обогревателя.

Второй способ расчета более сложный, но дает более точный показатель.

Для этого используем формулу: Sхhх41, где:

S — площадь помещения;

h — высота стен;

41 — минимальная мощность теплоотдачи обогревателя на 1 м.куб. объема комнаты, для достижения в ней комфортных условий.

Результат – нужная мощность радиатора. Это число необходимо поделить на показатель наиболее эффективной теплоотдачи одной секции отопительного прибора, его значение прописано в инструкции к радиатору. Таким образом, мы получим нужное количество секций для отапливаемого помещения.

Если результатом стало не целое число — его необходимо округлить к большему значению, поскольку лишний обогрев гарантирует лучшие условия в помещении, чем его дефицит.

Материал радиатора. Как он влияет на теплоотдачу?

Благодаря материалам, из которых делают радиаторы, даже похожие между собой приборы могут быть разными по теплоотдаче.

Чугунные батареи. Чугун не отличается высокой теплопроводностью и теплоотдачей. Благодаря конвекции происходит всего 20% теплоотдачи, все, что больше получается за счет излучения. При температуре теплоносителя в 90°С, мощность чугунной батареи будет около 180 Вт.

Но данный показатель получается только в условиях лаборатории, обычно он очень редко подымается больше 0,06 кВт, поскольку в общественных отопительных магистралях температура вряд ли выше 78 °С, к тому же большие теплопотери происходят еще на пути к отоплению в доме.

Алюминиевые и биметаллические батареи. Данные отопительные приборы более мощные в плане теплоотдачи, чем чугунные, одна секция способна выдать около 205 Вт. Но существует и ряд недостатков. Из них наиболее существенными являются цена и зависимость работы от качества теплоносителя.

Радиаторы из этих материалов быстро подвергаются коррозии, а теплоноситель в магистралях общественного пользования, как правило, не отличается качеством и может скоропостижно выбить из строя такое отопление в доме.

Стальные батареи европейского производства – это решение, которое соединяет преимущества приборов конвекционного и секционного типа. Батарея из стали одно из лучших решений для частного современного дома. Наличие специальных ребер на конструкции радиатора, которые выполняют функцию конвектора, дает дополнительную тепловую мощность обогревателю.

Примером может стать отопительный прибор Kermi FKO 22. Благодаря запатентованной инновационной технологии Therm-X2 немецкой при теплопередаче теперь возможна экономия до 11%.

Радиаторы из стали за показателем мощности могут отличаться зависимо от их вида и размеров. Линия обогревателей Kermi FKO 22 по данному показателю может варьироваться от 510 до 9492 Вт.

Зависимость теплоотдачи от типа подключения

Возможность теплоотдачи батареи зависит не только от температуры теплоносителя и вида материала. Важным фактором является также вид подключения радиатора к системе отопления. Рассмотрим несколько из них.

Однотрубное подключение. За счет больших потерь теплоотдачи (25 — 50%), данный вид соединения является самым невыгодным.

Диагональное подключение. Максимально сократить теплопотери для этого вида подключения можно только увеличив число секций. Их количество должно превышать 12.

Боковое подключение. Этот вид подключения заслуженно считается самым выгодным по теплоотдаче. Радиаторы Kermi FKO 22 имеют именно этот тип подключения к тепломагистрали.

Нижнее подключение используют в случае присоединения батареи к системе отопления вмонтированной в стяжку пола. Теплопотери в данном случае могут быть до 10%.

Особенности эксплуатации

Любые радиаторы требуют очистки от пыли два-три раза за сезон: пыль сильно снижает теплоотдачу. К тому же в потоках теплого воздуха она поднимается верх, и может вызывать приступы аллергии. Но некоторые модели (кроме типа 10 и гигиенических) панельных радиаторов со всех сторон закрыты: стоят боковые крышки и решетка вверху. Снаружи никаких защелок или других приспособлений не видно.

Есть только на боковой панели пластиковый логотип «Kermi». Вот он и служит ключиком. Левый край логотипа оттягиваете на себя, проворачиваете его немного вниз. Открывается отверстие. Но логотип нужно еще провернуть против часовой стрелки до тех пор, пока он не открутится (он закручивается на пластиковый штырь с резьбой, так что сильно не тяните). Но левый край нужно все время оттягивать — там есть наплыв-фиксатор, который может поцарапать краску. После того, как логотип снимете, можно боковую пластину оттянуть вниз, чтобы она снялась с фиксаторов. Если есть в модели вентиль — снимайте сначала левую панель, справа стоит вентиль и мешает. После того как сняли боковушки, крышку ничего не держит. Можно чистить.

Сборка идет в обратном порядке: устанавливаете верхнюю решетку, потом боковины (сначала правую, потом левую), и потом уже логотипы.

Радиаторы Керми встречаются примерно в 80-90% магазинов, торгующих теплотехникой. Убедиться в этом просто – зайдите в любой магазин и уточните их наличие, в подавляющем большинстве случаев ответ будет положительным. Радиаторы от этого немецкого производителя славятся своим качеством и выносливостью, а их разнообразие позволяет обогревать помещения любого типа. Поэтому мы решили посвятить Kermi отдельный обзор. В нем мы расскажем:

• Об используемых в производстве технологиях;
• О технических характеристиках радиаторов;
• О достоинствах и недостатках продукции Керми;
• О наиболее востребованных моделях.

В заключение мы опубликуем пользовательские отзывы.

Панельные радиаторы отопления керми другие технические особенности и виды

Количество панелей у стальных радиаторов отопления керми указывается на маркировке. Другими словами, по «глубине» батареи этого бренда различают 5 типов. Однако фактически на российский рынок поступают только 3 типа: 11, 22 и 33 радиаторов керми. Типы приведены далее.

Радиатор Керми тип 10

1 панель и один слой решетки:

• Тип 10 (глубина – 46 мм).
• Тип 11 (глубина – 61 мм).

Радиатор Керми тип 11 Тип 12 (глубина – 64 мм).

Радиатор Керми тип 12

Тип 22 (глубина – 100 мм): 2 панели и два слоя решетки.

Радиатор Керми тип 22

Тип 33 (глубина – 155 мм): 3 панели и три слоя решетки.

Радиатор Керми тип 33

Кermi радиаторы (их каталог имеет завидное разнообразие типов и размеров) подходят для помещения любых габаритов и предназначения. Например, для громоздкого радиатора размерами – 300 х 2 000 мм необходимо довольно просторная комната, хотя есть и альтернатива – его можно установить и под окном на улице. А модели стальных панельных радиаторов керми компактных размеров (к примеру, по глубине в 45 мм) вполне легко и дома установить.

Одним из лучших продуктов в своей серии являются радиаторы Керми 22 тип. Подробнее о них — читайте по адресу: https://remontspravka.com/radiatoryi-kermi-22-tip/

О том, какие стальные радиаторы отопления лучше — смотрите здесь.

Кроме того, радиаторы бренда «Керми» различаются по методу подключения:

1. Радиаторы керми с боковым подключением, т.е. подводка находится сбоку (FKV/FTV).

Радиатор бренда Kermi с боковой подводкой

2. Kermi радиаторы с нижним подключением – подводка снизу (FKO). Они имеют преимущество перед первым способом: возможность скрыть трубопроводную систему под плинтус.

Оба вида обогревательных приборов как FKV/FTV, так и FKO предназначены для применения в теплосетях закрытого типа с любым видом циркуляции. А универсальность их конструкции позволяет осуществлять подключение Керми радиаторов в одно- и двухтрубной отопительной системе.

Радиатор бренда Kermi с нижней подводкой

Помимо вышеописанных, радиаторы керми характеристики имеют:

• Высота – от 300 мм до 900 мм.
• Длина – от 400 мм до 3 000 мм.
• Рабочее давление – максимально 10 бар, а температура – не более 110◦С.
• А также подобные радиаторы изготавливаются одно-, двух и трехслойными.

Трубчатые стальные радиаторы отопления керми

Помимо панельных батарей, компания Kermi производит и стальные трубчатые радиаторы разнообразного дизайнерского исполнения и разных размеров.

Подобное оборудование не просто эффективно обогревает комнату, но и служит в качестве прекрасного украшения ее интерьера. Немецкие эксклюзивные радиаторы удовлетворят даже самого требовательного покупателя. В России их применяют в основном для отопления ванных комнат, сменив ими обычные полотенцесушители.

Стальные красиво переплетенные трубы в вертикальном и горизонтальном направлениях выглядят очень стильно. При этом такие радиаторы достаточно прочные, поскольку при объединении труб друг с другом применяется лазерная сварка. Всего существует два типа трубчатых стальных радиаторов отопления Керми:

1. Водяные радиаторы. Их испытательное давление – 13 атм., а рабочее – 10 атм. Тепловая мощность – 0, 01 – 2 кВт. Площадь обогрева комнаты – не более 20 кв. м.

Радиатор Керми водяного типа

2. Электрические радиаторы. Они удобны тем, что для их подсоединения не нужно ничего сильно менять в системе отопления, т.е. монтаж − проще некуда. А летом во время отключения горячей воды подобный радиатор будет как нельзя кстати.

Радиатор Керми электрического типа

Напоследок о гигиенических радиаторах kermi. Эти панельные из стали радиаторы обладают совершенно гладкой и ровной лицевой панелью. И предназначены они для использования в медицинских учреждениях, а также в помещениях, в которых повышенные санитарно-гигиенические требования.

Гигиенические радиаторы kermi

Также вас может заинтересовать статья: Как согревает сталь – роман о стальных радиаторах.

Все, что вы хотели знать о масляных радиаторах отопления представлено в обзорной статье на нашем сайте.

Широкую популярность приобрели встраиваемые радиаторы: модели наиболее известных брендов и их особенности — смотрите по адресу: https://remontspravka.com/vstraivaemyie-radiatoryi-otopleniya/

https://youtube.com/watch?v=B0AQyMy2LSc

Характеристика модельного ряда оборудования производства Kermi (Германия)

Опросы потребителей показали, что в России относительно популярны оборудования компании Kermi (Германия) и особое внимание эти стальные батареи получили, благодаря:

1. высокому уровню теплоотдачи и производительности. Так, один стальной блок Kermi выигрывает перед 10 алюминиевыми приборами;
2. штампованному стальному листу, выступающему в качестве конструкционного материала, толщиной 1,25 мм, нагревательный элемент может выдержать предельное давление в системе и гидравлические удары;
3. двойное окрашивание продлевает срок службы радиаторов Kermi Россия. Нагревательные элементы функционируют при любом показателе рН теплономителя;
4. широкий модельный ряд и богатый ассортимент типоразмеров дают возможность потребителю России выбрать себе то, что ему нужно среди всего ассортимента товара батарей Kermi. А ведь панельным радиаторам свойственна цельная структура и в отличие от секционного оборудования, их длину нельзя увеличить или уменьшить на свое усмотрение;
5. стальные панельные батареи Kermi используются со всеми видами труб – стальными, пластиковыми, медными. В случае с медными трубами – можно не бояться электрохимической коррозии, пластиковые конструкционные элементы никогда не потеряют целостности, при этом дополнительное оборудование, которое идет в комплекте с радиатором, обеспечит герметичное подключение.

Характеристика типоразмеров – панельных стальных батарей Kermi (Германия)

Стальные радиаторы отопления Kermi обладают высоким уровнем теплоотдачи.

В состав прибора входят две стальные панели, сваренные между собой. В них выдавлены каналы, по которым циркулирует теплоноситель. Для увеличения теплоотдачи с тыльной стороны каждой панели привариваются п-образные ребра. Они могут быть выполнены в несколько рядов, от этого зависит и размер радиатора, и его мощность. Вся конструкция сверху и сбоку закрывается декоративными планками. Они повышают декоративную ценность прибора.

Каждый панельный радиатор производства Kermi Россия имеет определенную маркировку. По ней можно определить и размер прибора, и его мощность, и строение.

Так, сегодня панельные батареи Kermi встречаются следующей маркировки. Батареи с маркировкой типа 10 указывает на наличие всего одной панели. Такой прибор отлично впишется в тесной прохожей малогабаритной квартиры. Далее следует тип 21 – имеет две панели, между которыми находится одно оребрение, тип 22 – две панели и два ряда ребристых конвекторов, тип 33 – соответственно три ряда ребер и три стальные панели.

Относительно размеров. В общем оборудование, производства Kermi (Германия) выпускается в высоту 300-900 мм, шириной – 400-3000 мм, глубина радиатора – 45-158 мм.

Обзор модельного ряда – стальных, панельных батарей от Kermi (Германия)

Приборы отопления Kermi сегодня на российском рынке можно найти в составе следующих линеек:

Радиаторы Kermi несколько дороже чем Purmo.

1. Kermi FKO Россия – вариант с боковым подключением. Присутствуют все типоразмеры. Отличительной особенностью является не только боковое подключение, но и дополнительные конвекторы. Они повышают теплоотдачу Kermi FKO до 60%. Стальные панельные батареи отопления данного типа могут выпускаться как с гладкой, так и ребристой поверхностью. Уникальным является декоративный слой. Он состоит из сверкающего лакового покрытия (фосфат железа), грунтовка или нижний слой — катодная лакировка по методу катафорезного погружения и порошковое напыление в соответствии с DIN 55900FWA. Дополнительная комплектация радиатора – система крепежей (консоли, распорки, держатели), есть термовентильные конвекторы, доукомплектованные термоголовкой и термовентилем. Присутствуют заглушки и воздухоспускной клапан Маевского;
2. Kermi FKV Россия – нижнее подключение и наружная резьба. Присутствуют все заявленные типоразмеры. Эти приборы отопления отлично подойдут для встроенной системы отопления, так как имеют нижнее подключение. Они могут выдержать давление до 10 атм. Двухслойная система окраски повышает прочность изделия. Kermi FKV для российского потребителя поставляется в комплексе с термостатическим клапаном, системой крепления, краном Маевского и заглушками;
3. Kermi FTV Россия – нижнее подключение с обычной насеченной резьбой. Стальные пластины и ребра жесткости могут присутствовать в любом количестве. Эти панельные радиаторы поставляются в комплекте со стандартным набором дополнительного оборудования.

Важно! В отличие от продукции Purmo (Финляндия) панельные стальные батареи отопления Kermi (Германия) стоят несколько дороже

Kermi радиаторы − технические характеристики

Каждое из производимых на рынок ослепительно-белоснежных приборов отопления торговой марки Kermi оснащается верхней решеткой и боковой панелью. Каждый радиатор проходит предпродажную проверку на заводе-изготовителе под давлением от 10 до 13 бар.

Радиаторы Керми выпускаются белоснежного цвета

Конструкция стальных радиаторов «Керми» состоит из 1− 2 панелей, объединенных металлическими трубками, внутри которых нагретый теплоноситель. Строение обычных батарей подразумевает одновременную циркуляцию теплоносителя по 2 панелям. То есть происходит равномерное разогревание поверхности отопительного прибора. До недавнего времени подобный способ подогрева источника тепла считался максимально целесообразным.

Но стальные приборы отопления Kermi, которые производятся по специальной методике Therm X2, выполнены иначе.

Радиатор kermi therm x2

Теплоноситель сначала проходит через лицевую панель, а затем подается по трубам в заднюю панель. Так быстрее нагревается лицевая панель, что тем самым у керми радиаторов мощность повышается. А задняя радиаторная панель прогревается немного дольше, т.к. теплоноситель слегка охлаждается.

Считать ли этот нюанс минусом конструкции? Скорее всего, даже наоборот. Поскольку задняя радиаторная панель служит в качестве хорошего экрана, за счет которого предотвращается лишняя потеря теплоотдачи радиаторов керми и практически нет лишнего расхода электроэнергии на обогрев стены.

Конструкция радиатора марки Kermi

Главным отличием этих радиаторов от прочих брендов является их высокие показатели теплоотдачи. Она на 10−40% превышает теплоотдачу любого прочего отопительного прибора за счет применения, как отмечалось ранее, оригинальной запатентованной методики Therm X2.

Теплоотдача радиаторов керми зависит напрямую от их габаритов и глубины. При небольших размерах: 300х400 мм стальной радиатор 11 тип производит энергии в 298 Вт – такого количества хватит для помещения площадью в 2 кв. м., но никак не для отопления всей квартиры.

Например, рассмотрим следующий расчет радиаторов керми: в стандартной 2−3 комнатной квартире разумнее разместить в каждом помещении батареи Kermi 11 и 22 типа, габаритами – 1000−1 600х500 мм. Тогда их теплоотдачи (не менее 3 тыс. Вт) вполне хватит для поддержания тепла во всей квартире.

Радиатор kermi fkv имеет терморегулятор для самостоятельной регулировки температуры в комнате

Однако, если вы проживаете в той области, где зимой температура не бывает меньше минус 40◦С, то понадобится более мощный радиатор. Кстати, максимальная мощность радиаторов керми, ее технические характеристики – таблица приведена ниже, 33 типа и габаритами: 3 000х900 мм составляет больше 13 кВт. Этого более чем достаточно для создания тепла даже в самые лютые морозные дни.

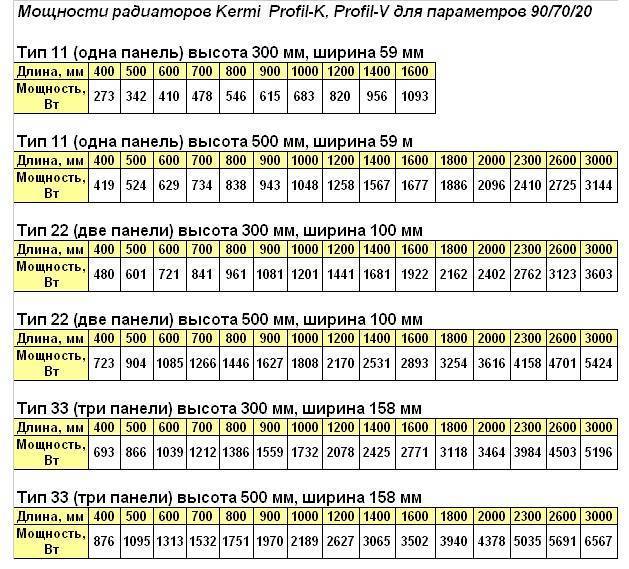

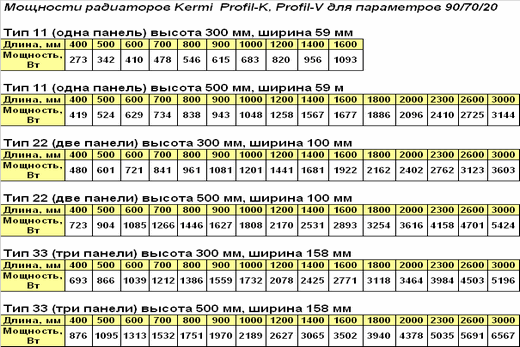

Мощность радиаторов керми – таблица
