Точные расчеты односкатной крыши — гарантия надежности конструкции

Общие сведения по результатам расчетов

1. Угол наклона боковых стропил

— Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала.

2. Угол наклона коньковых стропил

— Угол наклона верхнего (пологого, конькового ската), висячих стропил.

3. Площадь поверхности крыши

— Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала

4. Количество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

5. Площадь мансардного этажа

— Площадь мансарды без учета площади под боковыми скатами.

6. Длина боковых стропил

— Длина стропила бокового ската, наслонных стропил.

7. Длина коньковых стропил

— Длина стропила конькового ската, висячих стропил.

8. Рекомендуемое сечение стропил

— Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

9. Количество и объем стропил

— Общее количество и объем стропил при заданном шаге на всю стропильную систему.

10. Количество рядов обрешетки

— Общее количество рядов обрешетки по заданным размерам на всю кровлю.

11. Равномерное расстояние между досками обрешетки

— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

12. Количество и объем досок обрешетки

— Общее количество и объем досок для обустройства обрешетки всей кровли.

В результате вычислений мы узнаем углы наклона боковых и коньковых стропил, площадь поверхности кровли, вес пиломатериалов и количество рулонов рубероида или другого изолятора.

В виде таблицы будут показаны необходимые размеры стропильных ног, их объем и вес. Тоже самое будет рассчитано и для обрешётки и вычислены расстояния между обрешётинами.

Как правильно выбрать уклон кровли из металлочерепицы

Выбирая угол наклона кровли для металлочерепицы, важно понимать, что крутизна обладает некоторыми преимуществами, среди которых выделяют следующие моменты:

• экономичность – расход кровельного материала небольшой;
• значительное уменьшение массы конструкции и ее парусность, в результате чего можно предотвратить повреждения кровли при сильных порывах ветра;
• довольно легко установить отвод под воду.

Однако не стоит забывать и про ряд определенных нюансов, таких как:

• возникает необходимость в наличии герметичного покрытия, при большом уклоне невозможно добиться высокого уровня защиты дома от проникновения воды между стыками листов металлочерепицы;
• увеличиваются требования относительно своевременного удаления снега с поверхности крыши, например, если с крутой поверхности снег сдувает ветер, то на пологой кровле осадки будут задерживаться, в том случае, когда уровень прочности небольшой, имеется высокая вероятность того, что кровля под тяжестью снега обрушится;
• обрешетка получается довольно тяжелой;
• не предоставляется возможности сделать помещение на чердаке.

Для того чтобы найти оптимальный уклон кровли из металлочерепицы, рекомендуется брать среднее значение. Благодаря тому что производители на заводах постоянно проводят испытания кровельных материалов, то можно сделать вывод, что оптимальный угол уклона для крыши, выполненной из металлочерепицы, является 22 градуса. При таком наклоне на поверхности не будет задерживаться снег и вода.

Кроме этого, стоит понимать, что угол наклона еще зависит и от формы кровли:

• 20-30 градусов для односкатной кровли;
• 20-45 градусов для двухскатной кровли.

Кровельные нагрузки

Нагрузки, воздействующие на кровлю, то есть давление снега и ветра, вычисляют с целью определить, сколько и каких по сечению стропил понадобится для создания устойчивого каркаса.

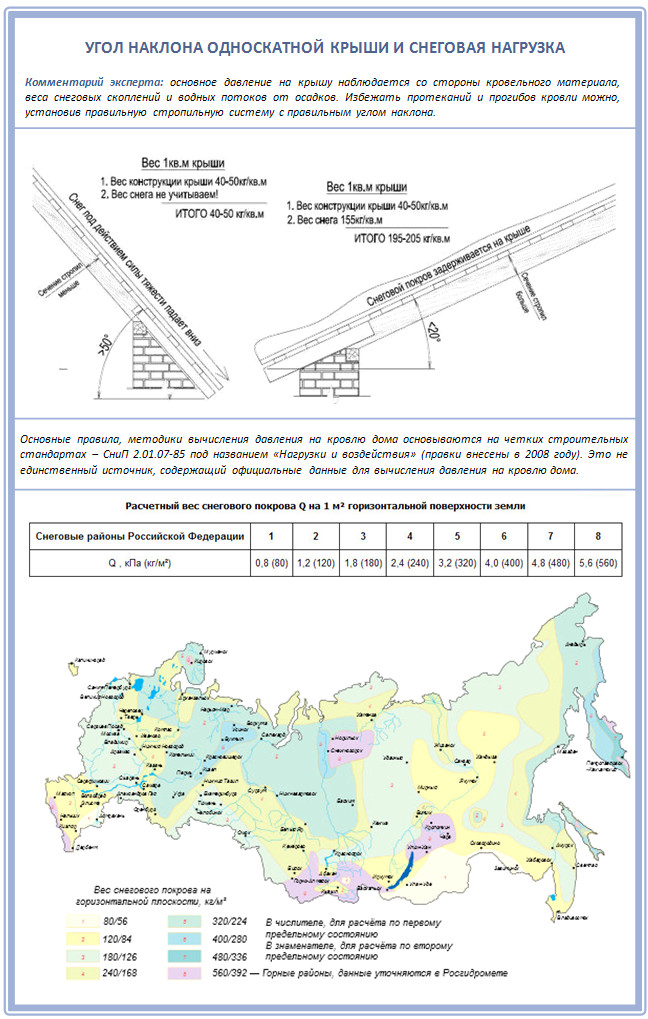

Снеговая нагрузка

Для определения давления снега используют формулу S=µ·S_g, где S — искомая величина снеговой нагрузки (в кг/м²), µ – коэффициент, который определяется степенью наклона ската, а S_g — нормативная снеговая нагрузка (в кг/м²). Величина S_g указывается на специальной карте и зависит от местности.

Всю территорию России делят на 8 снеговых регионов, для каждого из которых характерен свой уровень снега

Вычисление снеговой нагрузки производят следующим образом:

1. Используя геометрическую формулу tg a = a/b (тангенс угла в прямоугольном треугольнике равен отношению противолежащего катета к прилежащему), высоту кровли делят на половину ширины наружной стены дома. Значение угла в градусах берут из специальной таблицы, приведённой в конце этого раздела.

2. Вычисляют коэффициент µ:
   • если угол наклона кровли α не превышает 30o, его принимают равным 1;
   • на крутых крышах с уклоном более 60o снеговую нагрузку не учитывают вообще, т. е. µ = 0;
   • при 30o ≤ α ≤ 60o применяют формулу µ = 0,033 · (α–36o).
3. Нормативную снеговую нагрузку находят на карте приложения №5 СНиП2.01.07–85 «Нагрузки и воздействия» или в таблице (см. ниже). Для каждого снегового района, а всего их 8, характерен свой показатель, выраженный в кПа или кг/м². Например, у Москвы, находящейся в третьей зоне, он составляет 180 кг/м².

Таблица: снеговые районы России

Снеговые районы РФ	1	2	3	4	5	6	7	8
S, кПа (кг/м2)	0,8 (80)	1,2 (120)	1,8 (180)	2,4 (240)	3,2 (320)	4,0 (400)	4,8 (480)	5,6 (560)

Предлагаем рассчитать снеговую нагрузку на практике. Предположим, что строится дом в Калининграде размерами 7х10 м и высотой конька 2,5 м. Тогда потребуется сделать следующие вычисления:

1. Найти на карте нормативную снеговую нагрузку для Калининграда (вторая зона, 120 кг/м²).
2. Разделить половину ширины стены на высоту конька: 2,5/3,5 = 0,714.
3. Из таблицы найти угол наклона по его тангенсу. В нашем случае это 36°.
4. Определить коэффициент µ: 0,033 · (60–36) = 0,79.
5. Найти искомую величину снеговой нагрузки S = 120 · 0,79 = 94,8 кг/м².

Таблица: определение угла по его тангенсу

tg α	α
0,27	15°
0,36	20°
0,47	25°
0,58	30°
0,7	35°
0,84	40°
1	45°
1,2	50°
1,4	55°
1,73	60°
2,14	65°

Ветровая нагрузка

Как обозначено в СНиП 2.01.07–85 «Нагрузки и воздействия», ветровое давление на кровлю рассчитывается по формуле W_m = W_o · K · C, где W_o — это нормативное значение ветрового давления, указанное на специальной карте, K — коэффициент, на который влияет изменение ветровой нагрузки по высоте, а C — специальный аэродинамический коэффициент.

В зависимости от ветровой нагрузки территория России условно разбивается на 8 регионов

Таблица: ветровые нагрузки в России по регионам

Ветровые районы РФ	1а	1	2	3	4	5	6	7
Wo, кПа (кгс/м2)	0,17 (17)	0,23(23)	0,30 (30)	0,38 (38)	0,48 (48)	0,60 (60)	0,73 (73)	0,85 (85)

Для наглядности попробуем определить ветровую нагрузку на кровлю дома в деревне Бабенки Ивановской области России. При условии, что высота конька от земли равна 6 м, угол наклона кровли — 36°, вычисления получатся следующими:

1. W_o = 30 кг/м², так как местность принадлежит второму ветровому району, что указано на карте приложения СНиП и в приведённой выше таблице.
2. K = 1, поскольку все строения в этой области ниже 10 м (см. таблицу значений коэффициента K).
3. W_m = 30 · 0,8 = 24 кг/м².

Таблица: значение коэффициента K для расчёта ветровой нагрузки

Высота дома	Открытая местность	Закрытая местность с преградами выше 10 м	Городские районы, где дома имеют высоту более 20 м
до 5м	0,75	0,5	0,4
5–10м	1,0	0,65	0,4
10–20м	1,25	0,85	0,53

Односкатная крыша.

Одна из самых популярных и простых конструкций крыши – односкатная крыша. При строительстве небольших типов построек у себя дома или же на загородном участке, отличным выбором односкатную крышу делает то, что есть возможность использовать недорогой рубероид в качестве кровли, требуется минимальный расход стройматериалов и простота устройства при монтаже.

Односкатную крышу обычно делают при строительстве небольших хозяйственных построек, гаражей или бань.

Выбор такой конструкции крыши будет наиболее оптимальным решением в том случае, если постройка бани планируется к существующим уже строениям в виде пристройки или же когда на строго определенную сторону требуется организовать сваливание снега с крыши (например, чтобы не сыпался за забор к соседям снег, сваленный с крыши).

Стропильная система и пропорции кровли

Данный этап начинается с определения высоты конька и «полезной зоны». При работе с ломаными конструкциями стоит ориентироваться на следующую схему и придерживаться уклонов в 30 и 60° для верхних и нижних скатов, соответственно:

Использование этих пропорций позволяет избежать проблемы громоздкости (особенно ощутимой при возведении вальмовых или ломанных крыш), повышать высоту потолков более 3,1 м и менее 2,5 не рекомендуется.

Подобрать пропорции треугольных крыш сложнее, большинство специалистов рекомендуют заложить их с уклоном в 45° и проверить достаточность полезной площади, высоту потолков и конька. При необходимости стропильная система кровли выносится за пределы стен. Больше о возведении стропильной системы мансардной крыши читайте тут.

После выбора типа стропильной системы последовательно:

• Рассчитывается весовая нагрузка (общая и на 1 м²).
• Вычисляются основные геометрические параметры крыши (длина, ширина и площадь скатов, высота конька и других вертикальных опор, параметры свеса) и толщина утепляющей прослойки. Последняя обосновывается теплотехническим расчетом исходя из климатических условий в регионе и характеристик выбранного утеплителя.
• С помощью калькуляторов или вручную составляется ориентировочный эскиз каркаса крыши.
• Выбирается и проверяется на соответствие нагрузкам сечение мауэрлата, лежня, вертикальных опор, размеры, шаг и способ крепления рядовых и диагональных стропил.
• С учетом габаритов и веса крыши подбираются укрепляющие элементы (в случае мансардной кровли – по возможности размещаемым в углах и других «глухих» зонах).
• Составляется уточненный план крыши, учитываемый при расчете материалов и сметы.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Угол, под которым наклонены скат и стропила к плоскости потолка. Различные кровельные материалы имеют индивидуальные предельные углы. Калькулятор проинформирует, можно ли возвести крышу под данным углом из выбранного материала. Если вам потребуется изменить угол, для этого достаточно скорректировать высоту подъёма крыши (В) или ширину основания (А).

Площадь поверхности крыши

Площадь всей поверхности кровли, включая боковые и торцевые свесы. Это значение поможет вам рассчитать необходимое количество кровельных, изоляционных и других материалов.

Примерный вес кровельного материала

Суммарный приблизительный вес кровельного материала. Рассчитывается исходя из заданной площади крыши с учетом свесов.

Количество рулонов изоляционного материала

Необходимое для постройки крыши количество изоляционного материала, указанное в рулонах. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузка на стропильную систему

Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Минимальное сечение стропил / Вес стропил / Объем бруса

1. Чтобы обеспечить крыше механическую прочность, следует придерживаться указанных в первой колонке сечений стропил. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши.
2. Во второй колонке указан суммарный вес всех стропил для крыши данной конструкции.
3. Для удобства дальнейших расчетов указан общий объем бруса стропил в кубических метрах.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешётки, чтобы оптимизировать расход материала и обойтись без его подрезки.

Объем досок обрешетки

Общий объем досок на обрешетку (для всей крыши). Для удобства расчетов затрат на пиломатериалы используйте данное значение, указанное в кубических метрах.

Шаг 1. Рассчитываем постоянные и динамические нагрузки

Первым делом рассчитайте нагрузки на односкатную крышу. Их принято делить на постоянные и динамические. Первые – это вес кровельного покрытия, которое всегда находится на крыше, а также антенны, ТВ-тарелки, дымоход и прочее. Т.е. все то, что будет на кровле и днем, и ночью.

А динамические нагрузки, или, как их еще называют, переменные, – это те, что бывают время от времени: снег, град, человек, ремонтные материалы и инструменты. А еще ветер, который может срывать односкатные крыши ввиду их парусности. Рассмотрим их подробнее.

Снеговые нагрузки

Давление снега также зависит от угла наклона. К примеру, для Московского региона при скате кровли в 30℃ нагрузка составит порядка 130 кг/кв.м.

А если сделать кровлю круче 45°, снег с большой вероятностью не сможет на ней задерживаться, но это зависит от шероховатости кровельного покрытия. Для средней полосы России, где снегопады умеренные, односкатную крышу достаточно делать в пределах 35-30°:

Минимальный угол, который должен быть, чтобы снег смог сходить с односкатной кровли сам – это 15°. А максимальный – 60°, делать крышу более крутой нет смысла.

Ветровые нагрузки

В регионах с сильными ветрами крышу с большим уклоном может легко сорвать. В этом случае плоскость ската лучше обращать к наветренной стороне. Но и слишком пологую кровлю не стоит делать по той же причине.

Комбинированные нагрузки

Обязательно рассчитайте для односкатной крыши такое значение, как сочетание максимально неблагоприятных постоянных и временных нагрузок. Т.е. критическую точку, которую должна выдерживать стропильная система.

К примеру, вам придется в сильную бурю и снегопад выйти на крышу, да не одному, а с помощником. Выдержит ли ваша конструкция одновременно и снег, и ветер, и двух человек? Лучше знать об этом заранее.

Почему наши инструменты лучше?

Тесное сотрудничество с производителями крышВысочайшая детализация чертежей и 3D-моделиИтоговый отчет с перечнем необходимых материаловГотовая смета для изготовления конструкции подрядчикомТехническая поддержка помогает при работе с калькуляторомПоложительные отзывы и большое количество реализованных проектов

Рассчитать кровлю можно на любом сайте и это факт, но вы должны осознавать, что в отличие от других ресурсов, наш проект имеет долгую историю, положительные отзывы, оперативную техническую поддержку и регулярно обновляет алгоритмы работы, исключая возникновение ошибок. Обратная связь с пользователями налажена и работает безупречно, любой посетитель может задать вопрос, а КАЛК.ПРО постарается на него ответить.

Помимо этого, мы хотели бы выделить следующее:

• Функциональность конструктора. Наши инструменты предоставляют широкие возможности для проектирования конструкции – вы можете настроить характеристики любого элемента, а в случае ввода недопустимых значений программа остановит расчет и укажет, в каком поле была совершена ошибка.
• Сотрудничество с профессионалами. Сервис КАЛК.ПРО активно сотрудничает с производителями и проектировщиками кровельных систем, поэтому только у нас вы можете найти такую детализированную проработку отдельных узловых соединений.
• Готовая смета. По завершению расчета пользовать получает не только стандартный отчет с параметрами конструктивных элементов и набором чертежей, но и подробную смету с количеством необходимых материалов для изготовления.
• Графика. Главным преимуществом нашего сервиса, является качественная детализированная графика, которая максимально приближена к нормативам технической документации. Также мы бесплатно предоставляем интерактивную 3D-модель, с помощью которой можно оценить преимущества/недостатки выбранной конструкции.
• Техническая поддержка. Если вы испытываете трудности при использовании калькулятора или у вас появились вопросы, касаемо получившегося расчета, мы разберемся в ситуации и постараемся ответить на любые конструктивные вопросы в режиме 24/7.
• Личный кабинет. Также на нашем сайте имеется удобный личный кабинет, в котором сохраняются результаты расчета крыши или любой другой конструкции – вы никогда не потеряете свой проект, а также сможете скачать выгрузку в любое время вне зависимости от времени совершения операции.

Расчет угла на калькуляторе

Произвести сложные вычисления за короткое время без использования тригонометрических формул возможно. Расчет угла наклона односкатной крыши калькулятором производится при наличии следующих данных:

длины и ширины основания

вида кровельного материала

длины планируемого свеса

высоты подъема крыши

При вычислении угла стандартная программа указывает, является ли он подходящим при учете материала покрытия и максимальных нагрузок. Пользователь может оценить результат для различных покрытий:

из битума и асбестоцемента;

битумная, керамическая, цементная;

металлочерепица

Все вычисления производятся согласно СНиП «Нагрузки и воздействия», учитывая последние поправки от 2008 года. Если угол неприемлем для данных параметров, следует изменить наименование материала или изменить высоту подъема. Производители всех современных кровельных материалов испытывают их на прочность, поэтому стоит учесть рекомендации минимальных и максимальных значений углов наклона для подобных типов кровли:

• мяюгкий материал – от 5° до 20°;
• профлист

с фальцевым соединением – от 18° до 30°;

металлочерепица

Расчёты онлайн-калькулятором

Онлайн-калькулятор односкатной крыши – самый простой вариант проведения расчётов. Нельзя его назвать на все сто процентов точным, но погрешности у него незначительные. При этом всегда можно прибавить к конечному результату определённый процент (10–20%), чтобы быть уверенным в надёжности будущей конструкции.

Как и все калькуляторы, этот требует внесения в него некоторых вводных данных, на основе которых и производится расчёт системы. Как и в математических выкладках, основными вводными данными здесь будут:

• размеры дома (длина и ширина), они будут определять основную площадь крыши;
• угол наклона, во многих калькуляторах используется высота подъёма, то есть разница между нижним концом стропильной ноги и верхней, измеренной по вертикали;
• размеры выступов свеса, боковых карнизов, измерение производится по горизонтали.

Все параметры вводятся в сантиметрах. И обязательно указывается тип кровельного материала. Можно сказать, что последний и является основным параметром для расчёта стропильной системы односкатной крыши. В некоторых калькуляторах нужно обозначить сорт древесины, потому что от этого зависит несущая способность каждого элемента.

В результате калькулятор выдаст значения стропильной системы и обрешётки. А конкретнее: шаг установки стропильных ног, шаг монтажа элементов обрешётки, их сечение (толщину и ширину). А также основные параметры: длину и количество досок для стропил, минимальную нагрузку на ноги. Количество элементов обрешётки в метрах, штуках, в килограммах или в метрах кубических (пиломатериалы продаются кубами).

И, конечно, сервис даст точное значение трёх основных показателей кровельной конструкции:

• угол наклона ската;
• общую площадь покрытия;
• приблизительный вес кровельного материала из расчёта покрытия им вей площади крыши;
• если дело касается рулонных материалов, то их общее количество с учётом нахлеста.

Добавим, что в некоторых калькуляторах односкатных крыш вносят показатели нагрузок: снеговой и ветровой. Здесь все просто – в определённом окошке вносится регион, в котором происходит строительство дома. И сам сервис уже находит требуемые данные. Для определения ветровой нагрузки потребуются дополнительные данные: высота наклона кровли и тип местности строительства (открытая, закрытая, городской район).

Как произвести расчет кровельного покрытия, обрешетки и стропил для односкатной крыши с помощью онлайн калькулятора

Односкатная крыша имеет наиболее простое устройство, так как отсутствуют дополнительные элементы — переходы, коньки, ендовы и т.д. Она представляет собой наклонную плоскость (скат), накрывающую постройку (или ее часть) для защиты от воздействия осадков и компенсации ветровой нагрузки.

Неправильное обустройство крыши влечет за собой появление лишних нагрузок на стены и фундамент, образование протечек, выход из строя стропильной системы и порчу всей постройки.

Поэтому строительство крыши и всех ее элементов должно быть тщательно рассчитано с учетом всех действующих факторов.

• Климатические условия.
• Величина постройки, количество этажей.
• Материал кровли.
• Используемый утеплитель.
• Угол наклона кровли.

Такие параметры имеют большое влияние на испытываемую нагрузку стропильной системы и стен, поэтому все расчеты основаны на них.

В данной статье мы расскажем что представляет из себя калькулятор расчета односкатной крыши, который поможет вам в расчете конструкции фермы.

Как материал может повлиять на наклон крыши?

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия

. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

Зависимость высоты кровли и полезной площади мансарды (чердака) от наклона крыши

Изменение высоты кровли, помимо изменения снеговых и ветровых нагрузок на стропильную систему, ведет к изменению полезной площади помещения под скатами.

Изменение полезной площади в зависимости от высоты кровли

Поскольку полезной высотой мансарды принято считать 2,5…3 м, подъем кровли (с учетом перекрытия мансарды) на высоту более 5 м нерентабелен. С учетом этих параметров для мансардных помещений принимается угол ската от 25о (для односкатных и двускатных построек). Если используется мансардный тип кровли, верхняя ее часть может иметь уклон в 10…20 градусов, нижняя – 50…80.

При этом расположение мансардного помещения может варьироваться в зависимости от типа кровельной системы.

Как видно из иллюстрации, более сложные конструкции с выносными консолями или смещением дают большее полезное пространство. Однако из возведение затруднено большим количество расчетов для расположения стропил и балок, измененной конфигурацией кровли в целом, проблемами с настилом кровельного материала.

При этом учитывается также использование пространства мансарды. Так, если под «аттиковыми» (расположенными между межэтажным перекрытием и наклонной частью мансардного потолка – мауэрлатом) стенами планируется устроить спальные места, высота стены принимается меньше, чем если там предполагается расположить рабочее место или шкаф нормальной высоты.

Устройство аттиковой стены для жилых мансард

Высота аттиковой стены для жилых мансард принимается 60…220 см:

• 80…130 см – удобно размещение кровати, мансардных окон над ней;
• 130…150 см – приемлемо устройство рабочего места;
• 170…190 см и более – нормальная высота помещения, вдоль стены можно ходить.

Таким образом, выбирая в зависимости от конфигурации мебели (оборудования) минимально допустимую высоту аттиковой стены и уклон кровли, можно рассчитать полезную площадь мансарды при известной высоте конька или размере «заложения» (половине ширины дома).

От чего зависит выбор наклона ската кровли?

В стандартах СНиП указано, что крышу полагается считать плоской, если угол ее наклона находится в пределах 2-12 градусов. Для односкатной конструкции специалисты определяют минимум в 10-12 градусов. Но будет грубой ошибкой принимать эти цифры, как стандарт для абсолютно всех строений, так как разные условия могут диктовать разные показатели.

Вот, что думают об этом практикующие мастера:

1. Чем больше площадь крыши, тем выше должен быть рассчитанный уклон ската, так как вероятность провисания кровли под снегом увеличивается.
2. Угол зависит и от планируемого кровельного материала. Например, для профнастила крутизна ската рассчитывается от 20 до 45 градусов (иногда и выше), в то время как мягкая кровля требует минимального уклона – 5-20 градусов;
3. На выбор угла влияет выбор типа кровли. Существуют вентилируемые и не вентилируемые крыши. Первые проектируются для жилых домов и могут иметь максимальный угол наклона, вторые же пригодны для гаражей, террас и построек открытого типа. Угол наклона не вентилируемой крыши может быть от 2 до 10 градусов;
4. Обязательно учитываются такие особенности, как тип здания и размер крыши. Например, если в жилом помещении есть внутренние несущие перегородки, то можно не поднимать односкатную крышу слишком высоко, а установить на лежни надежные стойки для поддержания веса кровли с небольшим уклоном;
5. И, главное! На угол уклона влияют погодные особенности региона , в котором проходит строительство. Так, ветреные районы требуют минимального уклона, а в условиях снежных зим лучше делать скат кровли круче, чтобы снег не задерживался на крыше.

Расчет и проектирование

Расчет любой обрешетки начинают со сбора ожидаемых нагрузок и уточнения требований производителя. В случае односкатной крыши особую значимость имеют ветровые и снеговые нагрузки, напрямую влияющие на угол ее наклона и срок службы покрытия.

Угол наклона

Нормы СНиП устанавливают минимально допустимый угол наклона ската для этих материалов в 12°, при оптимальном диапазоне от 15 до 30. Отклонение в меньшую сторону допускается при принятии усиленных мер по герметизации крыши, а именно – использовании более плотных и надежных гидроизоляционных мембран, увеличении бокового нахлеста листов до двух волн, вертикального – до 200 мм, размещении на стыках уплотнителей или их промазке герметиками.

При стандартном диапазоне от 15 до 30 ° односкатная крыша будет герметичной при монтаже материала на разреженную обрешетку с вертикальным нахлестом в 10-15 см и боковом – в одну волну без уплотнителей. На крутых скатах допускается увеличение шага обрешетки до 60 см и выше при условии достаточной жесткости и высоты профиля листов (по нормам – не менее 35 мм) и их надежного крепления.

Помимо правил монтажа, при выборе угла наклона ската и обрешетки обязательно учитываются ветровая и снеговая нагрузка в регионе. В районах с частыми и сильными ветрами угол наклона скатов с профнастилом не рекомендуется поднимать более 25°. При большой площади ската этот предел уменьшают до 15 °.

Одновременно с этим возрастает влияние снеговой нагрузки на кровлю. Самостоятельный сход снега с односкатной крыши возможен при ее уклоне в 45 °, в остальных случаях вес выпадаемого снега прибавляется к общим весовым нагрузкам на кровлю и основание.

Лучшие результаты в таких случаях достигаются при покрытии крыш жилых домов высокопрочным профлистом с толщиной от 0,7 мм и дополнительными ребрами жесткости (Н60 и выше). Такие марки выдерживают нагрузки до 600 кг/м2 и вес взрослого человека при очистке снега или ремонте.

Но при выборе этого варианта резко возрастает смета строительства. Это же относится к альтернативному решению – установке систем снеготаяния. Каким должен быть минимальный угол наклона односкатной крыши, читайте здесь.

Шаг

Этот параметр зависит от жесткости материала и выбранного угла ската:

1. При наклоне от 15 до 30 ° шаг брусьев варьируется от 25 до 50 см. При настиле марок со средней жесткостью его сокращают, и наоборот.
2. При угле более 30 ° расстояние между элементами обрешетки увеличивают до 60-100 см.
3. При использовании самонесущего профнастила с дополнительными ребрами жесткости (Н75, Н60) шаг обрешетки может увеличиваться до 3-4 м.

Оптимальный и предельно допустимый шаг устанавливает производитель, отклонения в большую сторону считаются нарушением. Особенности конструкции обрешетки односкатной крыши, требования к шагу — в этой статье.
