Факторы для расчёта освещённости
К расчёту освещённости какого-либо помещения или комнаты нужно подходить индивидуально. Для этого нужно учесть несколько фактов:
- Род работы, который будет производиться во время пользования помещением.
- Освещение зависит от того, будет ли в комнате или помещении производиться чтение, письмо.
- Размер помещения тоже существенно влияет на степень интенсивности освещения.
- Если вам трудно произвести вычисления самостоятельно, хорошим помощником станет программа для расчёта онлайн.
Существует довольно простой способ определить, какие светодиодные лампы следует купить взамен обычных ламп. Сделать это можно, руководствуясь тем, что накаливания определённой мощности имеют свой поток света. Если этот параметр такой же, как у одной из светодиодных, то можно проводить замену. Лампочки накаливания имеют силу светового потока в зависимости от их мощности:
Кроме того, в интернете имеется калькулятор для расчёта освещённости онлайн. Пользоваться им удобно и просто. В указанное окошко вводятся данные, а результат будет посчитан сразу. Калькулятор для расчёта освещения светодиодными светильниками существенно упрощает задачу расчётов и экономит время человека.
Методы расчета освещения
Расчету подлежит как естественное, так и искусственное освещение. При этом, если задачей расчета первого является определение требуемой площади световых (то есть оконных) проемов, то для расчета потребности в искусственном свете существует целый ряд методов:
- метод коэффициента,
- точечный метод,
- метод удельной мощности.
Каждый из них нуждается если не в подробном рассмотрении, то хотя бы в ознакомлении с главными его принципами.
Метод коэффициента
Метод коэффициента является основным способом расчета общего равномерного освещения. Он применим, в первую очередь, для производственных и общественных помещений с небольшим количеством мебели и иных предметов, поверхности стен, пола и потолка которых обладают достаточно большим коэффициентом отражения.
Расчет освещения
Этот метод включает в себя определение следующих параметров:
- расчетная высота подвеса светильников;
- расстояние между рядами светильников;
- число рядов светильников;
- расстояние от крайнего ряда до стены;
- расчет количества светильников в одном ряду;
- определение мощности каждого светильника.
Как вы можете понять, данный метод расчета помогает полностью воссоздать картину оптимально расположения осветительных приборов на потолке и определиться с выбором их мощности.
Точечный метод
Точечный метод применяется для расчета локализованного и местного освещения, освещения наклонных поверхностей, а также для уточнения и проверки расчета равномерного общего освещения для помещений с малыми коэффициентом отражения. В соответствии с указанной методикой, освещенность рассчитывается в каждой точке рассматриваемой поверхности с учетом каждого источника освещения. Трудоемкость такого метода невероятно высока.
Метод удельной мощности
Метод удельной мощности является наиболее простым из всех перечисленных и при этом наименее точным методом. Поэтому его можно считать не столько расчетным, сколько оценочным. Несмотря на это, данный способ определения необходимого в комнате освещения нашел широкое применение при планировании схемы монтажа осветительных приборов в квартирах, частных домах и офисных помещениях.
Освещение светодиодными лампами
Для реализации описываемого метода расчета освещения по площади помещения следует воспользоваться нижеприведенными таблицами.
Первая из них дает информацию о примерном световом потоке, создаваемым той или иной лампочкой, одновременно сравнивая по мощности различные их виды.
Мощность источника света, Вт | Световой поток, Лм | ||
Лампа накаливания | Люминесцентная лампа | Светодиодная лампа | |
25 | 5-7 | 2-3 | 250 |
40 | 10-13 | 4-5 | 400 |
60 | 15-16 | 6-10 | 700 |
75 | 18-20 | 10-12 | 900 |
100 | 25-30 | 12-15 | 1200 |
150 | 40-50 | 18-20 | 1800 |
200 | 60-80 | 25-30 | 2500 |
Другая, в свою очередь, содержит данные о нормативной, соответствующей Строительным нормам и правилам (СНиП), освещенности помещений в зависимости от их назначения.
Соблюдение норм освещения
Тип помещения | Норма освещенности, Лк |
150 | |
Детские комнаты | 200 |
Ванные, душевые, туалеты, санитарные узлы | 50 |
Коридоры и холлы | 50-75 |
Гардеробные | 75 |
Кабинеты, библиотеки, офисы | 300 |
Лестницы | 20 |
Сауны и бассейны | 100 |
Подсобные и кладовые помещения | 50 |
Важно! Норма освещенности – это количество света на единицу площади помещения, необходимое для комфортного освещения. Иными словами, освещенность – это световой поток, освещающий единицу площади, т.е. 1 Люкс (Лк) = 1 Люмен (Лм)/ 1 кв.м
1 Люкс (Лк) = 1 Люмен (Лм)/ 1 кв.м.
Норма освещенности
Требования к освещению для помещений с компьютером
Для офисных помещений, где используются компьютеры, выдвигаются особые требования. Причиной является дополнительное воздействие на глаза света от монитора, которое нужно компенсировать искусственной подсветкой.
В комнатах с использованием компьютерной техники с дисплеями яркость общего света должна быть не менее 200 Лк. Если компьютеры стоят на рабочем столе, то уровень комбинированного освещения должен составлять 500/300 Лк, а искусственного — 400 Лк.
Непрерывная работа за компьютером запрещена. В дневное время максимальное время непрерывной работы составляет 2 часа. В тёмное время суток — 1 час, после чего необходимо сделать 10-15-минутный перерыв и желательно проделать упражнения для глаз.
К лампам также выдвигаются определённые требования. Коэффициент пульсации не должен быть свыше 10%, а индекс цветопередачи — не менее 80%. Таким нормам соответствуют, например, светодиодные светильники. Светодиодные лампы располагают на расстоянии 50-60 см от монитора. Их свет не должен попадать прямо на монитор или в глаза человеку. Лучше всего применять лампы с рассеянным жёлтым светом.
Правильная подсветка рабочего места обеспечивает высокую производительность труда и удовлетворённость специалистов. Соблюдая основные нормы и правила, работодатель обеспечивает своим сотрудникам комфортные условия, которые не только повышают работоспособность каждого отдельного члена коллектива, но и способствуют поддержанию здоровья.
Калькулятор освещения — онлайн расчет
Представленный онлайн калькулятор освещения, несмотря на кажущуюся простоту и ограниченность вводимых параметров, успешно справляется со своей задачей с минимальными погрешностями.
Для расчета вам необходимо выбрать тип помещения, его площадь, высоту потолков, тип и мощность используемой лампы. Далее, нажав кнопку «рассчитать», вы получите требуемое количество ламп под заданные параметры.
Онлайн калькулятор освещения:
Разберемся с методикой расчета, использованной в представленном калькуляторе. В первую очередь обратимся к формуле освещенности 1 Лк = 1 Лм ⁄ 1м². В зависимости от выбранного типа помещения в данную формулу подставляется значение нормы освещенности из СанПиН 2.2.1/2.1.1.1278–03 (справочно нормы для всех типов помещений будут указаны в конце публикации). Указав площадь рассматриваемого помещения можно определить требуемый световой поток. Для этого необходимо норму освещенности умножить на площадь. Полученный результат умножается на поправочный коэффициент, зависящий от высоты потолков. При высоте потолков от 2,5 до 2,7 метров коэффициент равен единице, от 2,7 до 3 метров коэффициент соответствует 1,2; от 3 до 3,5 метров коэффициент составляет 1,5; 3,5 до 4,5 метров коэффициент равен 2.
На завершающем этапе полученное значение светового потока делится на значение светового потока одной лампы определенной мощности и типа (сравнительная таблица ламп также будет представлена). Таким образом определяется нужное количество осветительных приборов под конкретное помещение.
Соответствие ламп по уровню яркости и мощности
В расчетах следует учитывать разницу между источниками света по интенсивности освещения и нагрузке. Например, световой поток 700 лм соответствует излучению лампы накаливания мощностью 60 Вт, но такую же яркость обеспечит лампа на базе диодов на 8-10 Вт или же люминесцентный аналог (15-16 Вт).
В зависимости от целевого назначения жилого помещения разнится достаточный уровень яркости источника света:
- Гостиная комната и спальня: 150 лк;
- Кухня – 200 лк;
- Детская комната – 200 лк;
- Кабинет – 300 лк;
- Коридор – 50 лк;
- Прихожая – 100 лк;
- Санузел: от 50 до 200 лк.
Основные факторы, влияющие на уровень яркости помещения: высота установки лампочки/светильника; габариты комнаты. Дополнительный фактор – тип отделки стен, потолка (матовый, глянец, темные, светлые тона и пр.).
Копирование материала возможно только при активной прямой ссылки (открытой для индексации) на источник. 2015

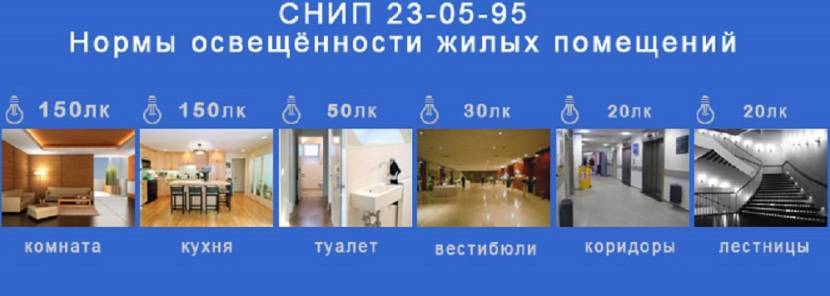

Нормы освещённости для разных помещений
В жилом доме несколько видов помещений, предназначенных для отдыха и работы, всевозможных действий человека. По гигиеническим требованиям регламентируются нормы освещённости внутри отдельных помещений. Для крайнего севера и полярных станций разработаны отдельные нормы и стандарты.
Просто считать освещённость по нормам СНиП недостаточно
Важно учитывать для какого использования назначена комната. Требуется максимальная яркость при чтении, письме, чертёжных работах, где необходимо мелкая детализация предметов
Таблица 2
Нормативные величины освещения жилых комнат:
Таблица 2. Нормативные величины освещения жилых комнат:
| Тип помещения | Необходимое освещение на 1м² (Люкс) |
| Прихожая | От 80 до 100 |
| Кухня | От 200 до 250 |
| Ванная комната | От 200 до 250 |
| Гостиная | От 300 до 400 |
| Детская | 200 |
| Спальня | От 200 до 250 |
| Кладовка | 200 |
При определении мощности освещения на 1 м² в помещении измеряются не Ватты светильника, а поток (Ф) в Люменах на площадку в 1 кв. м. Значения в таблице показывают средние нормативные величины освещения 1 м² площади. Освещённость для проверки соответствия нормам измеряется приборами с фотодатчиками.
Свет в помещениях по СНиПИсточник amperof.ru
Данные заполнены для комнат высотой 250-300 см (источник на уровне потолка). При меньшем расстоянии от светильника к горизонтальной поверхности поток света ярче.
Расчет освещенности помещения
Укажите необходимые размеры в метрах
Y — Длина помещения X — Ширина помещения Z — Высота потолков L — Количество светильников N — Уровень освещенности помещения на 1 квадратный метр
| Нормы уровня освещенности N (lk) | |
|---|---|
| Освещенность жилых помещений | |
| Кухни, кухни-столовые, кухни-ниши | 150 |
| Детские | 200 |
| Кабинеты, библиотеки | 300 |
| Внутриквартирные коридоры, холлы | 50 |
| Кладовые, подсобные | 300 |
| Гардеробные | 75 |
| Сауна, раздевалки, бассейн | 100 |
| Тренажерный зал | 150 |
| Биллиардная | 300 |
| Ванные комнаты, санузлы, душевые | 50 |
| Помещение консьержа | 150 |
| Лестницы | 20 |
| Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы | 30 |
| Колясочные, велосипедные | 30 |
| Тепловые пункты, насосные, машинные помещения лифтов | 20 |
| Основные проходы технических этажей, подвалов, чердаков | 20 |
| Шахты лифтов | 5 |
| Освещение помещений административных зданий | |
| Кабинеты, рабочие комнаты, офисы представительства | 300 |
| Проектные залы и комнаты конструкторские, чертежные бюро | 500 |
| Машинописные бюро | 400 |
| Помещения для посетителей, помещения обслуживающего персонала | 400 |
| Читальные залы | 400 |
| Помещения записи и регистрации читателей | 300 |
| Читательские каталоги | 200 |
| Лингафонные кабинеты | 300 |
| Книгохранилища, архивы, фонды открытого доступа | 75 |
| Переплетно-брошюровочные помещения, площадью не более 30 кв. м | 300 |
| Помещения для ксерокопирования, площадью не более 30 м | 300 |
| Макетные, столярные, ремонтные мастерские | 300 |
| Помещения для работы с дисплеями и видеотерминалами | 400 |
| Конференцзалы, залы заседаний | 200 |
| Фойе и тамбуры | 150 |
| Лаборатории органической и неорганической химии | 400 |
| Аналитические лаборатории | 500 |
| Весовые, термостатные | 300 |
| Лаборатории научно-технические | 400 |
| Фотокомнаты, дистилляторные, стеклодувные | 200 |
| Архивы проб, хранение реактивов | 100 |
| Моечные | 300 |
| Освещенность образовательных учреждений | |
| Классные комнаты, кабинеты, аудитории школ | 500 |
| Аудитории, учебные кабинеты, лаборатории | 400 |
| Кабинеты информатики и вычислительной техники | 200 |
| Учебные кабинеты технического черчения и рисования | 500 |
| Лаборантские при учебных кабинетах | 400 |
| Лаборатории органической и неорганической химии | 400 |
| Мастерские по обработке металлов и древесины | 300 |
| Инструментальная, комната мастера инструктора | 300 |
| Кабинеты обслуживающих видов труда | 400 |
| Спортивные залы | 200 |
| Хозяйственные кладовые | 50 |
| Крытые бассейны | 150 |
| Актовые залы, киноаудитории | 200 |
| Эстрады актовых залов, кабинеты и комнаты преподавателей | 300 |
| Рекреации | 150 |
| Освещенность помещений гостиниц | |
| Бюро обслуживания, помещения обслуживающего персонала | 200 |
| Гостиные, номера | 150 |
Нормы уровня освещенности для разных типов помещений показаны в таблице.
Расчет необходимой освещенности помещения. Учет коэффициента освещенности в зависимости от высоты потолков. Световой поток одного светильника. Расчет примерной мощности ламп накаливания, люминесцентных или светодиодных ламп.
Задача №1 — расчёт мощности светильника
Я столкнулся c первой задачей. То есть я решил, каким образом будут располагаться светильники и для осуществления моей задумки, я расположил девять светильников в виде буквы «П»:
Соответственно мне необходимо было определить, каким световым потоком должен обладать светильник, чтобы обеспечить требуемую освещённость на кухне, а по световому потоку выбрать марку и модель светильника.
Для расчёта требуемого количества светильников нам необходимо знать нормативную освещённость, которая устанавливается СНиП 23-05-95* — «Искусственное и естественное освещение». Согласно данного СНиПа для кухни Ен=150 лк
Площадь моей кухни равна 5 кв.м, S=5
Количество светильников: N=9
Теперь осталось разобраться с коэффициентами:
К – коэффициент запаса, также как и нормативная освещённость принимается по СНиП 23-05-95 (для жилых помещений 1,4 – 1,5), я принял К=1,4
Z – коэффициент неравномерности, принимается в зависимости от типа ламп и находится в пределах 1,0-1,2, для светодиодных светильников допускается принять Z=1,0
η – коэффициент использования светового потока, зависит от индекса помещения, отражающих поверхностей и типа ламп. Вообще данный коэффициент принимается по специальным таблицам, их можно найти на сайтах производителей ламп. На данный момент, я смог найти таблицы только для люминесцентных и ртутных ламп, всё-таки светодиодные лампы только набирают обороты, и информации для расчётов практически нет, но при всём этом, одну из таких таблиц активно используют сайты, продающие светодиодное оборудование: вот один из них — http://diode-system.com/kak-rasschitat-kolichestvo-svetilnikov.html А если используют профессионалы, то почему бы не воспользоваться и нам?
Таблица коэффициентов использования светового потока:
Теперь нужно понять, как ей пользоваться. Мы видим, что коэффициент использования светового потока зависит от индекса помещения и от коэффициентов отражения поверхностей потолка, стен и пола. Для коэффициентов отражения приведены наиболее распространённые варианты. Например: схема 0,7-0,5-0,3 (четвёртый столбик таблицы) соответствует помещению с белым потолком, светлыми обоями, и напольным покрытием, которое темнее обоев (это наиболее распространённый вариант)
Примерные коэффициенты отражения приведены в таблице ниже:
Согласно таблицы, для моей кухни подойдёт схема 0,7-0,5-0,3
Теперь рассчитаем индекс помещения — i. Этот параметр напрямую зависит от габаритов помещения и высоты рабочей поверхности. Если рабочей поверхностью считают стол, то обычно hраб=0,8 м. Для кухни рабочей поверхностью является: стол, плита, столешница, мойка, а они, как правило, имеют высоту 0,8-1,0 м, поэтому я принимаю hраб=0,8 м
Теперь рассчитаем расчётную высоту. Расчётная высота – это расстояние от светильника до рабочей поверхности, в моём случае светильники точечные встраиваемые, то есть расчётная высота будет измеряться от плоскости потолка до рабочей поверхности:
Сам индекс помещения рассчитывается по формуле:
a и b – соответственно ширина и длина помещения.
Округляем индекс помещения в большую сторону из ряда: 0,6; 0,8; 1,00; 1,25 и т.д. (смотрите второй столбец таблицы). Соответственно я принимаю 0,8
Теперь у нас есть все данные, чтобы определить коэффициент использования светового потока, пользуемся таблицей и получаем, что η = 0,39
И так, подставляем все данные в формулу для определения светового потока одного светильника:
То есть световой поток одного светильника будет равен 299 люмен. Это ориентировочно светодиодные светильники мощностью 3,5-4 Вт (см. таблицу ниже)
То есть для моей кухни подойдёт 9 светодиодных ламп мощностью 3,5 — 4 Вт (≈ 299 лм). Заходим в интернет и находим светильники соответствующей мощности, на всякий случай смотрим такой параметр, как световой поток (чтобы он был не менее нашего расчётного).
Вот, что удалось найти сразу:
Самое главное не ошибитесь с типом лампы, её цоколем и патроном. В своих точечных светильниках я использовал лампы с типоразмером MR16 и цоколем GU-5.3
Какие параметры учитывают при расчете освещенности светодиодными светильниками?
Как рассчитать количество светильников? Для этого используют специальную формулу, итоговый результат которой будет зависеть от отдельных параметров. Давайте подробно рассмотрим, какие факторы повлияют на расчет.
Нормы освещения
Для каждого типа помещения действуют свои нормы освещения. К примеру, в производственном цехе, где выполняют высокоточные работы, требуется больше света, чем в прихожей или санузле.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
| Тип помещения | Свет, в люксах |
| офис | 300-500 |
| конференц-зал | 200 |
| кухня, спальня, зал для гостей | 150 |
| прихожая, кладовая, санузел | 50 |
| детская | 200 |
| библиотека или кабинет | 300 |
Приведенные нормы освещения формируются в Люксах. Люкс — единица, созданная для сопоставления света прибора с 1 кв. м. площади. То есть, свет в 1 Люкс соответствует светимости в 1 Люмен на 1 м. кв. помещения.
Тип помещения
В нормах СНиП всегда будет присутствовать тип комнаты, для которой требуется подобрать осветительный прибор. Разумеется, в офисных помещениях, библиотеке и детской комнате создают более яркий свет. Коридоры, лестничная клетка, санузел не требуют повышенной яркости ламп.
Параметры помещения
Для выполнения расчетов понадобится узнать площадь комнаты. Рассчитывается она по формуле, известной нам со школьной скамьи: S= a*b, где S — площадь помещения (м. кв.), a — длина комнаты (м), b — ширина (м).
Кроме того, учитывают коэффициент поправки. Он формируется с учетом высоты потолка. Чем более высокой будет стена, тем значительнее будет рассеиваться свет на пути к подсвечиванию рабочих поверхностей и пола.
Мощность светодиодных светильников
Этот параметр подбирается после расчета освещения. Правильный выбор мощности осветительного оборудования обеспечит комфортные условия пребывания в помещении.
Как быть, если производитель не указал светимость led-ламп? Ориентируйтесь на следующую таблицу.
Тип рассчитываемого светильника
Существует несколько типов светодиодных светильников: точечные, промышленные, потолочные, уличные. Формула расчета освещенности каждого из них имеет свои отличия.
Алгоритм расчета
Расчет светового потока проводится достаточно просто. Формула предполагает всего 3 составляющих, которые перемножаются между собой.
Необходимо подобрать led-светильник для кухни в 15 кв. м с высотой потолка 2,6 м. Какой мощности будет осветительный прибор?
Расчет
Норма освещения кухни — 150 Лк. Тогда световой поток составит показатель: 150*15*1= 2250 Люмен.
На основе таблицы соответствия мощности световому потоку выбираем количество лампочек и их мощность. К примеру, можно приобрести 2 лампы мощностью 12 Вт каждая или 4 лампы по 8 Вт каждая.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Онлайн калькулятор светодиодных светильников, расчет по площади Специалисты окажут бесплатную квалифицированную помощь в расчете осветительного оборудования для внутренних помещений и внешних территорий. Спрашивайте, я на связи!
С чего начать расчет искусственного освещения?
Немного теории (обязательно к прочтению тем, кто сталкивается с терминами впервые)
Для того чтобы измерять и сравнивать освещенность, используется специальная единица измерения – Люкс. Физически один Люкс представляет собой освещенность поверхность радиусом 1 метр точечным источником света силой 1 кд.
Также, 1лк – это освещенность поверхности площадью 1м.кв. при световом потоке 1лм.
Дневная освещенность ярким летним днем равняется 10-25 тыс. лк. Во время полнолуния: 0,27 лк. Комфортная для глаз и продуктивная работа в кабинете состоится при 320-500 лк.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Шаг 3. Характеристики на упаковках ламп Чем больше в помещении отражающих и окрашенных в светлые оттенки площадей, тем светлее кажется комната, поэтому мощность светильников может быть ниже, чем для пространств с обилием темных поверхностей. Спрашивайте, я на связи!
Заказать светотехнический расчет
Специалисты окажут бесплатную квалифицированную помощь в расчете осветительного оборудования для внутренних помещений и внешних территорий.
Для удалённого проведения светотехнического расчета, необходимо отправить запрос на электронную почту Далее с вами свяжется закреплённый за вами сотрудник для обсуждения задачи и выявления необходимости присутствия на объекте. В случае необходимости проведения выездных мероприятий, согласует дату и время.
Перед встречей вам необходимо подготовить план помещения с размерами, тарифы за электроэнергию и техобслуживание, выделить сотрудника для сопровождения на объекте и обеспечить доступ к нужным помещениям.
Для чего нужно делать расчет освещенности?
Расчет количества светильников и выбор их мощности производится с целью создания комфорта для человека, находящегося в условиях искусственного освещения. Дело в том, что чрезмерно яркий свет или наоборот его недостаток вынуждают наши глаза напрягаться. Частое напряжение зрительных органов приводят к утрате зрения. Кроме того, ученые доказали, что плохое освещение негативно влияет на психоэмоциональное состояние человеческого организма.
Идеальный свет для наших глаз несут природные источники освещения (утренний, дневной и вечерний свет). Ключевой задачей проектирования систем освещения выступает создание условий, при которых искусственный свет в помещении будет максимально приближен к естественному.
Результаты преобразования электрической энергии в электромагнитное излучение воспринимается нашим зрительным органом как свет. В СНиП присутствуют правила, согласно которым подбираются осветительные приборы для различных типов помещений.
Нюансы освещения помещений
Для подсвечивания комнат ориентируются на площадь помещения, выбранную схему размещения светильников (к примеру, с люстрой и точечными светодиодными лампами) и мощность осветительных приборов. Свет должен равномерно рассеиваться по квартире или офису.
НАСКОЛЬКО ВАЖЕН СВЕТОТЕХНИЧЕСКИЙ РАСЧЕТ
В зависимости от типа освещения, требований клиента и условий эксплуатации инженер-светотехник подбирает тип оборудования, а затем производит расчет освещенности согласно техническому заданию, нормативным документам, СНиП и ГОСТ в специализированных программных средах таких, как Dialux, Calcalux, Relux, Litestar и др. От качества светотехнического проектирования зависит как реализация концепции, так и эффективность энергозатрат при эксплуатации.
Светотехнический расчет позволяет найти оптимальное и корректное решение: выбрать тип, оптику, мощность светильников, а также определить высоту, месторасположение прибора и направление луча в пространстве, тем самым сократив мощность и стоимость осветительной установки, иными словами – повысить энергоэффективность при наименьшей стоимости первоначальных затрат.
Благодаря различным опциям программ, для сложных и массивных сооружений мы имеем возможность построить сцену освещения с деталями инженерных конструкций, ввести дополнительные элементы и предметы, т.е. точным образом воспроизвести архитектуру объекта, чтобы на этапе разработки проекта избежать ошибок. Правильно выполненный светотехнический расчет и грамотно скомпонованные результаты позволяют упростить настройку оборудования и тем самым сократить время сдачи объекта в эксплуатацию.
Светотехнический расчет помогает определиться с выбором экономической целесообразной системы освещения и ее характеристик. Специалисты светотехнической компании «МТ Электро» в процессе такого расчета определят тип светильников, соответствующих вашему объекту, их мощность, оптимальное количество и особенности установки источников света на указанной площади.
После реализации выполненного светотехнического проекта наши специалисты с помощью профессиональных инструментов могут выполнить замеры освещенности, составить заключение о состоянии системы освещения на измеряемых участках и провести аудит светотехнической установки на предмет соответствия нормативным показателям. Кроме того, наши клиенты всегда могут обратиться к нам за методическими указаниями по проведению замеров и практическому обучение личного состава для самостоятельного проведения светотехнических измерений.
Для полного аудита осветительной установки у компании «СТК МТ Электро» имеется своя зарегистрированная электролаборатория и допуск к энергетическому обследованию объекта.
Расчет количества светильников методом коэффициента использования
Метод используется для приближенных оценок требуемого количества светильников при проектировании осветительной установки. В данном случае формула для расчета количества светильников выглядит следующим образом:
N = (E × S × Kз) ⁄ (U × n × Фл), где:
- Е — нормируемая освещенность, Лк.
- S — площадь помещения, м².
- Кз — коэффициент запаса.
- U — коэффициент использования, характеризующий эффективность использования светового прибора в помещении определенных габаритов и типов поверхностей.
- n — количество ламп в светильнике.
- Фл — световой поток лампы.
Уровень освещенности (E) нормируется СанПиН 2.2.1/2.1.1.1278–03. Площадь (S) задается под конкретное помещение. Количество ламп (n) зависит от выбранной модели светильника. Световой поток (Фл) берется из таблиц и зависит от типа лампы и ее мощности.
Коэффициент запаса зависит от степени загрязнения помещения, частоты технического обслуживания светильника, интенсивности эксплуатации светильников и принимает значения от 1 до 2.
Зависимость коэффициент запаса от типа помещения:
| Тип помещений | Коэффициент запаса, относительные единицы |
| Очень чистые помещения, а так же осветительные установки с малым временем использования | 1,25 |
| Чистые помещения с трехгодичным циклом обслуживания | 1,5 |
| Наружное освещение, трехгодичный цикл обслуживания | 1,75 |
| Внутреннее и наружное освещение при сильном загрязнении | 2,00 |
Для определения коэффициента использования (U) в первую очередь необходимо рассчитать индекс помещения (k), и определить коэффициенты отражения поверхностей помещения (стены, пол и потолок).
Индекс помещения рассчитывается по следующей формуле k = (a × b) ⁄ ((h1 – h2) × a × b), где:
| a — длина помещения | |
| b — ширина помещения | |
| h1 — высота помещения | |
| h2 — высота расчетной плоскости |
Коэффициенты отражения:
| Цвет поверхности | Коэффициент отражения, % |
| Поверхность белого цвета | 70–80 |
| Светлая поверхность | 50 |
| Поверхность серого цвета | 30 |
| Поверхность темно-серого цвета | 20 |
| Темная поверхность | 10 |
Зная индекс помещения и коэффициенты отражения, при помощи разработанных производителями осветительных приборов таблицам определяется последняя неизвестная U в формуле расчета количества светильников.
