Способы и формулы расчета стоимости ленточного фундамента

Основные этапы расчета

Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом потребует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

• нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
• выбор размеров опоры;
• корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка постройки сооружения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

• длительная;
• кратковременная;
• особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента

Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

• Н — несущая способность, зависит от размеров основания;
• к — коэффициент расчета надежности, постоянно равен 1,2;
• Р — нагрузка дома, посчитанная сбором усилий;
• d — табличный коэффициент, зависит от вида почвы и типа строения;
• R — сопротивление грунта, принимается по таблице.

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

• γc – коэффициент эксплуатационных условий;
• γn – коэффициент запаса надежности, принимаемый равным 1,2;
• F – полная (суммарная) нагрузка на грунт.

Рекомендуем: Как сделать ленточный фундамент для частного дома своими руками? Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

• каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
• бревенчатый и брусчатый сруб – 72-95 кг/м²;
• кирпичная кладка толщиной 15 см – 210-260 кг/м²;
• стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

• чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
• то же, но с плотным утеплителем – 140-190 кг/кв.м;
• напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
• перекрытие бетонными плитами – 500 кг/м².

Крыша:

• металлическая кровля из листа – 22-30 кг/кв.м;
• рубероид, толь – 30-52 кг/кв.м;
• шифер – 40-54 кг/кв.м;
• керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

• северные районы – 180-195 кг/м²;
• средняя полоса РФ – 95-105 кг/м²;
• южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

Формула и учет коэффициентов

Ленточный тип основания применяется как собственниками при возведении частного жилья, так и крупными компаниями. Сам по себе он является прямоугольной конструкцией, состоящей из арматурного каркаса и бетона.

Осуществлять расчет можно как при помощи программ на соответствующих сайтах в сети, так и самостоятельно.

Использовать формулу только с этими параметрами можно только при заливке бетона в идеально жёсткую опалубку и на бетонную подготовку. Т.к. на кубатуру влияет множество факторов (коэффициент уплотнения, протечки опалубки, остаток бетона в трубах бетононасоса и т.п.).

Чтобы разобраться в вопросе, стоит рассмотреть пример:

• у будущего основания длина 1 стены равна 30 метрам (24 м – длина основания под наружными стенами, 6 м – длина перемычки под 1й из внутренних стен);
• ширина равна 0,4 метрам;
• высота равна 1,5 метрам.

Расчет будет выглядеть так: 30*0.4*1,5 = 18 кубических метров бетонной смеси. Если необходимо добавить поправочный коэффициент 1,1, это делается вот так: 18 * 1,1 = 19,8 кубометра объем необходимого бетона.

Нельзя забывать о технических отверстиях, которые требуются для коммуникаций. Даже если кажется, что величина их незначительна, они занимают немало пространства. Обычно рекомендуется вычесть объем под них из полученного по формуле объема.

Вычисление объема выглядит не слишком сложным, однако требуется помнить о том, что конструкция основания может оказаться сложнее и отдельные элементы придется рассчитывать дополнительно. Влияют на конечный итог особенности составов, добавок, которые используются для упрочнения основания.

Выбор типа основания по количеству перемычек

Перемычка — это внутренний участок ленты, соединяющий противоположные параллельные внешние участки.

Укрепляет и повышает прочность, жесткость основания, в значительной степени компенсирует боковые нагрузки пучения грунта.

Чаще всего, перемычка размещается под внутренними несущими стенами, но иногда ее расположение выбирается исходя из условий работы ленты, величины и характера имеющихся нагрузок. Обычно перемычками разделяют самые длинные стороны ленты.

Кроме того, наличие перемычек позволяет усилить перекрытие первого этажа, увеличить его жесткость и неподвижность.

Это особенно важно для построек с деревянными перекрытиями, которые начинают прогибаться при большой длине пролетов. С этой точки зрения предельным расстоянием между перемычками принято считать 3 м, хотя могут быть различные варианты

С этой точки зрения предельным расстоянием между перемычками принято считать 3 м, хотя могут быть различные варианты.

С позиций несущей способности ленты и распределения имеющихся нагрузок рекомендуется располагать перемычки с максимальным шагом 3 м.

Это означает, что для участка ленты длиной 8 м понадобится использовать 3 перемычки. Для участков, не являющихся опорами несущих стен, толщина и ширина перемычек может быть уменьшена на 10-15%.

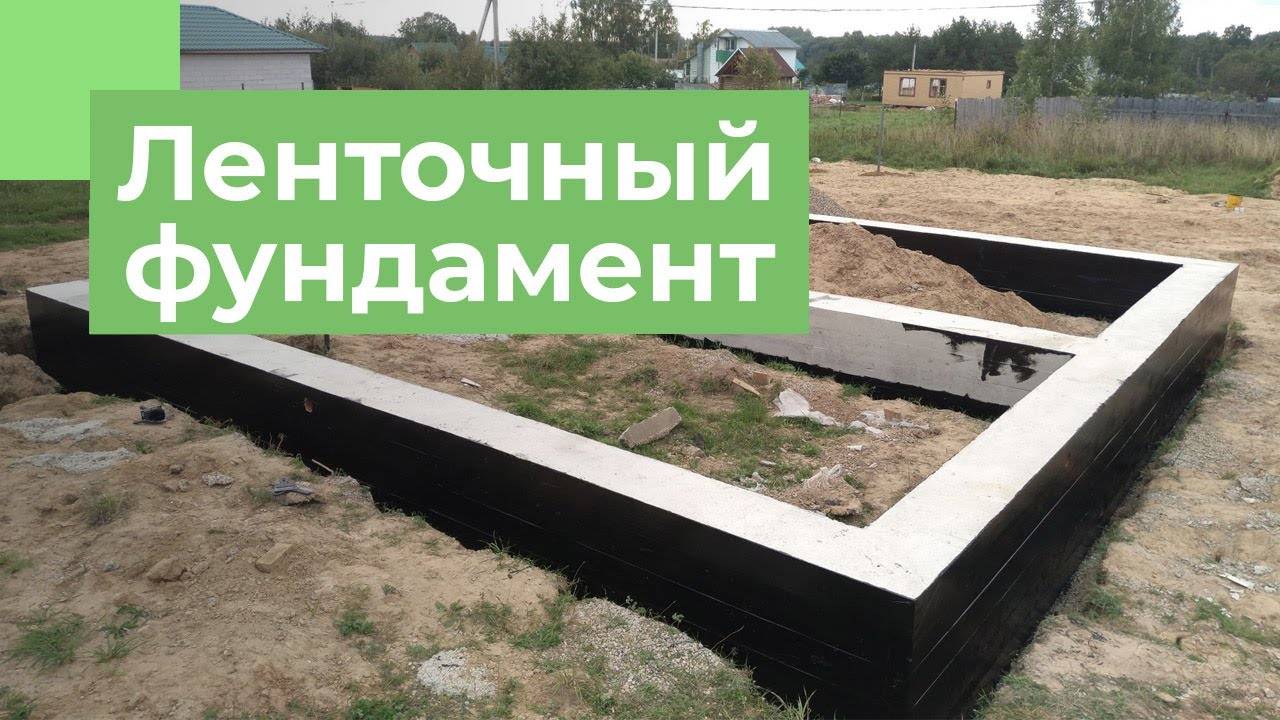

Ленточный фундамент для дома из пеноблоков

Ленточный фундамент используется, когда под домом планируется обустройство подвала для хранения продуктов или различных вещей, а также для создания технического этажа, где будут устанавливаться различные инженерные коммуникации.

У ленточного фундамента есть предостаточно преимуществ в сравнении с остальными видами:

• Минимальные затраты. Поскольку в сравнении с остальными видами оснований для домов ленточный требует минимального количества материалов, затраты тоже уменьшаются. Поэтому данный вид выбирают, когда смета существенно ограничена;
• Простая конструкция. Ленточный фундамент намного проще возводить своими руками, поскольку для качественного выполнения работы не требуется спецтехника или определенные инструменты. При правильном изучении инструкции и следовании советам специалистов, с задачей справится даже человек, который ранее никогда не занимался строительством;
• Способность выдерживать очень высокие нагрузки. Несмотря на минимальную конструкцию, такой вид основания отлично справляется с серьезными нагрузками. Поэтому на него можно ставить строения в несколько этажей, независимо от их эксплуатационных нагрузок;
• Высокая скорость работы. Если замешивать бетон самостоятельно, то возведение фундамента займет примерно месяц. Если же использовать спецтехнику или хотя бы рядовые мешалки, то удастся справиться и за неделю. Следует отметить, что фундамент должен хорошо просохнуть прежде, чем начать строить на нем дом.

К сожалению, у ленточного фундамента имеются и недостатки. Если неправильно рассчитать нагрузку, его выносливости и прочности может не хватить. В результате спустя пару лет эксплуатации дом потребуется реконструировать или выполнять капитальный ремонт.

Также в некоторых случаях нельзя использовать рассматриваемый вид фундамента в виду особенностей грунта.

Ленточный фундамент от А до Я | Плюсы и минусы | Пошаговая инструкция

Как происходит устройство ленточного фундамента?

Если необходимо залить фундамент под малую неответственную постройку (например, уличный камин, забор, бассейн), возможно обойтись своими силами, даже без специальной техники и оборудования, но прочность такого фундамента будет достаточно слабой.

Для начала необходимо рассчитать размеры и объем ленточного фундамента, количество арматуры и опалубки. Выбрать достаточно ровную плоскость, где вы будете замешивать раствор. Можете использовать с этой целью бетонную стяжку или лист железа. Если в растворе будет присутствовать песок и щебень, то подойдёт также металлический бой с бортами, который применяется при стройке. Замешивание на грунте может привести к попаданию кусочков земли в раствор и появлению пустот в будущем фундаменте и снижению его прочности.
Далее необходимо засыпать наполнитель. Прочность и наличие пустот между щебнем и камнями будет зависеть от количества песка. Если песка будет не достаточно, то вы рискуете получить много участков открытой структуры в фундаменте.

В будущем растворе делаете углубление, заливаете в небольшом количестве воду, исключительно для увлажнения цемента и песка, так как щебню не нужна влага. Если вода впиталась, можно смело приступать уже к замешиванию и самой заливке

Тщательное перемешивание – важное условие для крепкой структуры. Заливку лучше проводить в один этап. Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир

После завершения заливки, выровняйте поверхность мастерком.

Чтобы поверхность получилась ровной, можно применять натянутую леску, как ориентир. После завершения заливки, выровняйте поверхность мастерком.

Перемешивая песок со щебнем, пытайтесь делать это равномерно. Не обязательно сразу мешать компоненты, можно сначала сделать ровной поверхность наполнителя, а потом добавить слой песка. Так, Вы сможете избежать пустых мест, которые будет трудно мешать с цементом.
Количество цемента, необходимого при устройстве, можно рассчитать, зная массу песка. Соотношение песка и цемента составляет 4:1, при маркировке М400.

Ошибки при возведении ленточного фундамента

1. Не учтены просадка грунта, уровень грунтовых вод и глубина промерзания почвы
2. Использование материалов очень низкого качества с целью экономии (использование цемента более низкого качества, расколотых фундаментных блоков)
3. Низкое качество заливочных работ (неправильно вынесенные оси; котлован, вырытый не до нужной отметки; пренебрежение температурными режимами при застывании бетона; снятие опалубки раньше положенного срока)

Строительство ленточного фундамента очень ответственное занятие, стоит уделить должное внимание прохождению всех этапов проводимых работ и выбору материалов

Пример расчета ленточного фундамента

Для выполнения расчета ленточного фундамента, надо:

• посчитать, сколько весит дом без учета основания;
• определить снеговую и ветровую нагрузки;
• подобрать тип основания.
• рассчитать площадь подошвы фундамента, учитывая несущую способность почвы.

Снеговую нагрузку можно высчитать, основываясь на СНиП 2.01.07-85. В разделе 5 указаны данные по всем районам. Выполнить расчет ветровой нагрузки ленточного фундамента достаточно трудно. Можно воспользоваться упрощенной формулой:(15 х h + 40) x S, где h является высотой от поверхности земли до верхней точки здания, а S- площадью конструкции.

При расчете веса здания необходимо учесть приблизительный вес мебели и техники, находящейся в помещении. Например, при массе здания 13384 кг, полезной нагрузке 11340 кг, снеговой – 8820 кг, а ветровой- 4410 кг расчеты будут выглядеть так. Суммировав эти данные, получаем цифру 37954 кг. К ней надо прибавить 30% на погрешности. В результате, получается общая нагрузка на основание — 49340 кг.

Зная его несущую способность, можно высчитать площадь подошвы фундамента. Например, если она составляет 2 кг/см2, то, поделив общую нагрузку на основание на этот показатель, получается: 49340 / 2 =24670 см2.

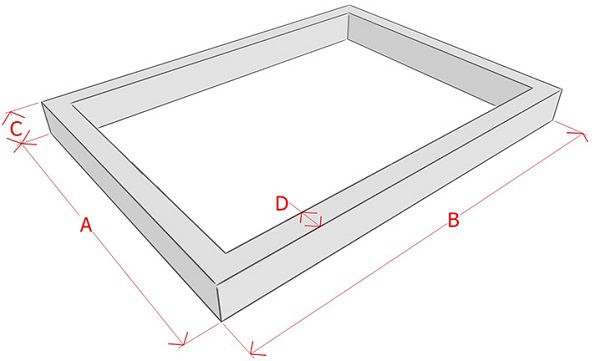

Для того, чтобы рассчитать ленточный фундамент, надо учитывать его длину основания и площадь подошвы. Так, если длина несущей стены-30 м (3000 см), то: 24670/3000=8,2 см. Эта цифра является минимальной шириной ленточного основания. Но при этом необходимо учесть, что толщина стен должна быть больше ширины фундамента.

Для того, чтобы подсчитать, сколько потребуется бетона, необходимо длину несущей стены умножить на величину, на которую надо закладывать фундамент и на ширину фундамента. Так, если основание на песчаном грунте закладывают на глубину 0,5 м, ширина основания- 20 см (0,2 м), длина несущей стены- 30 м, то расчет будет выглядеть так: 30 х 0,5 х 0,2=3 м3.

Все материалы на фундамент надо закупать с небольшим запасом в 10-15%

Исходные данные для расчета фундамента:

Площадка строительства характеризуется следующими атмосферно-климатическими воздействиями и нагрузками:

• вес снегового покрова (расчетное значение) — 240 кг/м2
• давление ветра — 38 кг/м2

Объект представляет сбой склад для хранения продукции, габаритами 50м х 12 м и высотой от 11,50м до 14м относительно пола. По оси «Б» должен примыкать к существующему зданию, а по оси «Г» в дальнейшем хотели возвести такой же склад, поэтому надо было предусмотреть общие фундаменты по этой оси. Геология как всегда дана соседнего объекта, просадочность брал со скважины №8. Сам каркас я считал с помощью ПК ЛИРА.

Что нужно знать, чтобы рассчитать ленточный фундамент

Для расчета ленточного фундамента надо иметь максимально полный набор данных относительно всех факторов, каким-либо образом влияющих на размеры или иные параметры ленты.

К ним относятся:

• Вес дома.
• Снеговая и ветровая нагрузка.
• Гидрогеологическая обстановка на участке, глубина залегания грунтовых вод.
• Состав грунта, слоистость, наличие уклона и т.д.
• Материал, из которого предполагается строить ленту.
• Дополнительные сведения относительно участка строительства — возможность подтоплений, величина морозного пучения, глубина промерзания грунта и т.д.

Некоторые сведения, такие как глубина промерзания или величина снеговой и ветровой нагрузок можно получить в таблицах СНиП.

Другие данные получают путем бурения пробных скважин, консультациями в местных геологических организациях.

Чем полнее и подробнее будет информация, тем качественнее и корректнее будут расчеты. Необходимо иметь официальные показатели, полученные профессиональными работниками соответствующих служб.

ВАЖНО!
Руководствоваться только сведениями, полученными от соседей или «знающих людей» без сбора официально подтвержденных данных, нельзя. Неподготовленные люди не обладают достоверной и точной информацией, нередко путают важные данные или вовсе не разбираются в теме, поэтому общение с ними следует относить лишь к дополнительной информации.

Монтаж ленточного основания

Всю технологию монтажа ленточного фундамента можно подразделить на этапы:

1. Подготовка к работам.
2. Монтаж траншейной системы и опалубки с распорками.
3. Установление и обвязка арматуры.
4. Заливка бетонного раствора.
5. Гидроизоляция фундамента.
6. Засыпка грунта.

Подготовительные работы

На этом этапе производят все расчеты, и досчитывают стоимость фундамента. Затем делается разметка на участке

При помощи колышков и шнура нужно произвести разметку будущего фундамента Рассчитать стоимость фундамента важно, так как без точных результатов можно получить излишние расходы

Нужно воспользоваться специальным калькулятором, каких множество в интернете, или вооружиться обычным. Считать кубатуру ленточного основания нужно по формуле: ДхШхВ, где д-длина, Ш-ширина, В-высота

При этом важно, что фундамент не имеет форму трапеции, а параллелограмма. Так для заливки платформы длиной 240, шириной 40 и высотой 60 (240х40х60), нужно примерно 6 кубов бетона

Но по личному опыту скажу, что к этой цифре лучше прибавить 10%, так как выполнить абсолютно ровный фундамент своими руками сложно.

Проще говоря кубатура высчитывается, проецируя форму фундамента на подходящую ему геометрическую фигуру. Если конструкция сложная, то ее разделяют схематично на более простые, и высчитывается их кубатура. Эти цифры в конце суммируются.

Основные работы

Монтаж всегда начинают от нулевого цикла. Если говорить о мелко заглубленном основании, то сначала роется траншея по разметке глубиной от 60 см. Затем укладывается подушка из гравия и песка в 25 -30 см. Размер подушки зависит от будущей высоты фундамента и геодезии. Связывается система из арматуры с диаметром 10-16 мм.

Связка должна быть замкнутой системой без разрывов с шагом крепления 10-20 см. После этого из обрезных досок 40х150-200 делается опалубка с распорками. После этого при помощи труб монтируют будущие отдушины. Затем в эту конструкцию заливают бетон. Причем высота опалубки должна быть не менее 30 см. Эта высота в дальнейшем будет высотой цоколя дома.

Для изготовления бетона используется песок, щебень и цемент М 250 или 400. Это можно сделать самостоятельно, или при помощи специальной машины, которой нужен подъезд. Если его нет, то придется дополнительно заказывать бетононасос. А это лишние расходы. Каждый слой бетона заливается отдельно и трамбуется до полного расхода запланированного объема. После полного просыхания конструкции опалубка снимают.

Какие исходные данные закладываются в калькулятор расчета фундамента под дом

Желая определить общий объем расходов и рассчитать потребность в материалах, важно понимать, как рассчитать фундамент для дома. Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:. Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:

Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы:

• для фундаментной базы ленточного типа необходимо учитывать размеры ленты, а также ее конфигурацию;
• для столбчатой базы обрабатывается информация по количеству опорных элементов, их длине, размерам в поперечном сечении и глубине погружения;
• для конструкции в виде монолитной плиты необходимо учесть толщину основания, площадь возводимого строения, а также конструктивные особенности каркаса.

Конфигурация и результаты расчета сплошного фундамента

После того как будет выполнен расчет материалов на фундамент, калькулятор сможет предоставить следующую информацию:

• объем необходимого бетонного раствора;
• метраж стержней (м) и общую массу арматуры (кг);
• сортамент арматуры для каркаса;
• величину нагрузки на грунт;
• потребность в древесине для изготовления опалубки.

Расчет объема бетонного раствора

При расчете количества бетона для ленточного фундамента необходимо знать ширину, длину и площадь поперечного сечения стенок.

Фундамент ленточного типа отличается замечательной прочностью и имеет ряд весомых преимуществ перед другими типами фундаментов. Прежде всего это быстрая и простая заливка, справиться с которой можно самостоятельно. Выполнить расчет объема бетонного раствора для устройства ленточного фундамента достаточно просто. Все, что для этого надо, — точно знать параметры, а конкретно ширину самого основания и показатели высоты его ленты.

Главное удобство в данном случае заключается в том, что лента опоры такого типа всегда выполняется с прямоугольным сечением, поэтому для определения площади необходимо всего лишь перемножить эти показатели. Необходимо отметить и то, что высота ленты фундамента ленточного типа формируется из двух показателей: глубины закладки основания и размера его надземной части.

Мелкозаглубленный ленточный фундамент в разрезе.

При этом нужно обязательно помнить, что высота ленточного фундамента всегда должна быть как минимум в два раза больше, чем его ширина. Под общей длиной ленты основания следует понимать как периметр с внешней стороны, так и длину абсолютно всех перегородок между помещениями дома. Однако существует важный нюанс. Межкомнатные перегородки не во всех случаях являются строительными конструкциями несущего типа, поэтому под них, как правило, устраивается более легкий фундаментный слой, имеющий собственные геометрические пропорции. Это очень важный момент, так как он учитывается при создании расчетной формулы.

Для того чтобы точно и правильно определить объем бетона, необходимый для заливки фундамента ленточного типа, нужно определить объем самого фундамента. Это делается по простой формуле: V=SxL, где S — это площадь сечения ленты основания, в метрах, а L — суммарная длина фундаментной ленты, в метрах.

Монтаж арматурного каркаса

После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:

1. Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
2. Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
3. Мягкая вязальная проволока Ø 3-5 мм;
4. Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.

Связывание арматурных прутьев

Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см

Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.

Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:

1. Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
2. 33 х 3 = 99 (поперечные стержни для одной стороны);
3. 99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).

Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.

Схема вязки арматурных прутьев

Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:

1. 1000 см х 2 = 2000 см (один ряд);
2. 2000 см х 3 = 6000 см (одна сторона);
3. 6000 см х 4 = 24000 см (240 метров).

Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):

1. 2 х 17 = 34 единицы на одну сторону;
2. 34 х 4 = 136 единиц на весь фундамент;
3. 136 х 1,20 м = 163,2 метра.

Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.

Расчет вертикальной арматуры

Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:

Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.

Подробнее об армировании основания ленточного типа своими руками:

1. Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
2. Вертикальные стержни устанавливаются через один поперечный прут и связываются;
3. Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
4. По окончании сборки всего каркаса должно получиться четыре узла.

Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.

Связывание углов арматурного каркаса

Как итог – чего ожидать от онлайн калькулятора фундамента

Из приведенного выше примера видно, что расчет количества материала, необходимого для фундамента, является достаточно простой задачей. Для простых геометрических форм калькулятор безошибочно рассчитывает цемент и, кроме того, дает рекомендации по количеству других материалов (арматуры и плит), которые необходимо приобрести.

Другой вопрос, имеет ли фундамент сложную форму или должен быть установлен на определенном грунте. В этом случае лучше довериться специалистам, которые выполняют расчеты в соответствии со всеми нормами и требованиями и используют электронные калькуляторы только для оценки количества материала.
