Какой должна быть ширина ленточного фундамента, от чего она зависит?

Расчет глубины и ширины ленточного фундамента

Схема закладки фундамента в промерзающем грунте.

Для основных параметров необходимо знать характеристику грунта и габариты возводимой конструкции. Для крупногабаритного объекта, такого как двухэтажный кирпичный дом, фундамент заглубляется ниже границы промерзания грунта до 60 см. Общая глубина может достигать до 2-3 м при мягкой, подвижной почве.Если сооружение легкое, такое как деревянный дом или баня, то фундамент может заглубляться всего на 50 см. Если грунт однородный и прочный, то глубина заложения составит примерно 45 см.

При проектировании проекта здания учитывается планировка, размеры и ширина всех наружных и внутренних несущих стен, под которыми и устраивается фундамент. Минимальная ширина ленточного фундамента должна быть большей или равной ширине стен. Допустимо свисание стен над фундаментом до 13 см, так как железобетонное основание имеет большую прочность, по сравнению с материалами изготовления стен, поэтому способен выдержать нагрузку более широкой стены, а узкий фундамент предполагает меньший расход материала и арматуры.

В зависимости от ширины подошвы фундамента (нижняя его часть) производится расчет общей ширины несущей конструкции путем сложения нагрузок, давящих на фундамент, который, в свою очередь, оказывает давление на грунт.

Глубину промерзания земли в зимний период в данном регионе можно узнать в строительных справочниках. Если есть вероятность изменения пучинистости грунта и уровня грунтовых вод, то необходимо заказать специализированное исследования почв, чтобы предотвратить необоснованные затраты, которые могут возникнуть при обнаружении нежелательных свойств грунта.

Виды устройства ленточных фундаментов в зависимости от грунта.

В любом случае под фундамент устраивается песчаная или мелкозернистая гравийная прослойка высотой 10, 20 см, поэтому глубина траншеи должна быть с учетом этой прослойки. Либо это может быть смесь песка и гравия в соотношении 40:6.

Ширина фундамента рассчитывается, исходя из нагрузки конструкции стен, перекрытий, крыши и удельного веса используемых материалов. К этой величине прибавляется вес того, что будет присутствовать в доме, людей (по возможности), мебели, оборудования и так далее. Размер подошвы фундамента рассчитывается таким образом, чтобы величина нагрузок не была больше допустимого веса на грунт на месте строительства. Расчетное сопротивление грунта не должно быть меньше удельного давления веса здания.

Если будущее сооружение имеет правильную квадратную или прямоугольную форму, то объем и размеры вычислить довольно просто. Если предстоит заливка сложной конструкции, то необходимо разделить на основные элементы, объемы и размеры которых складываются.

После определения высоты и ширины вычисляется количество необходимого материала, бетона, арматуры и материала для опалубки, его размеры.

Потребность в материалах для устройства монолитной ленты

Учитывая толщину промерзания грунта (0,7 м) и глубину уровня грунтовых вод (2,2 м), монолитную ленту делают мелко заглублённой – 1 м.

Для заливки опалубки используют бетон М 300. Объём потребности в бетонном растворе равен: 0,35 м х 1 м х 48,75 м= 17 м3.. С учётом непредвиденных потерь потребность в бетоне составит 17,3 м3.

Арматурный каркас состоит из 4-х продольных арматурных стержней периодического профиля диаметром 12 мм. Так как поперечные стержни каркаса делают из тех же стержней, то общая потребность в арматуре составит: 50 м х 4 = 200 м.

Из всего вышесказанного можно сделать вывод о том, что высчитать ширину, высоту и длину ленточного фундамента для своего дома вполне под силу мало-мальски сведущим в строительном деле людям.

Расчет нагрузки от здания

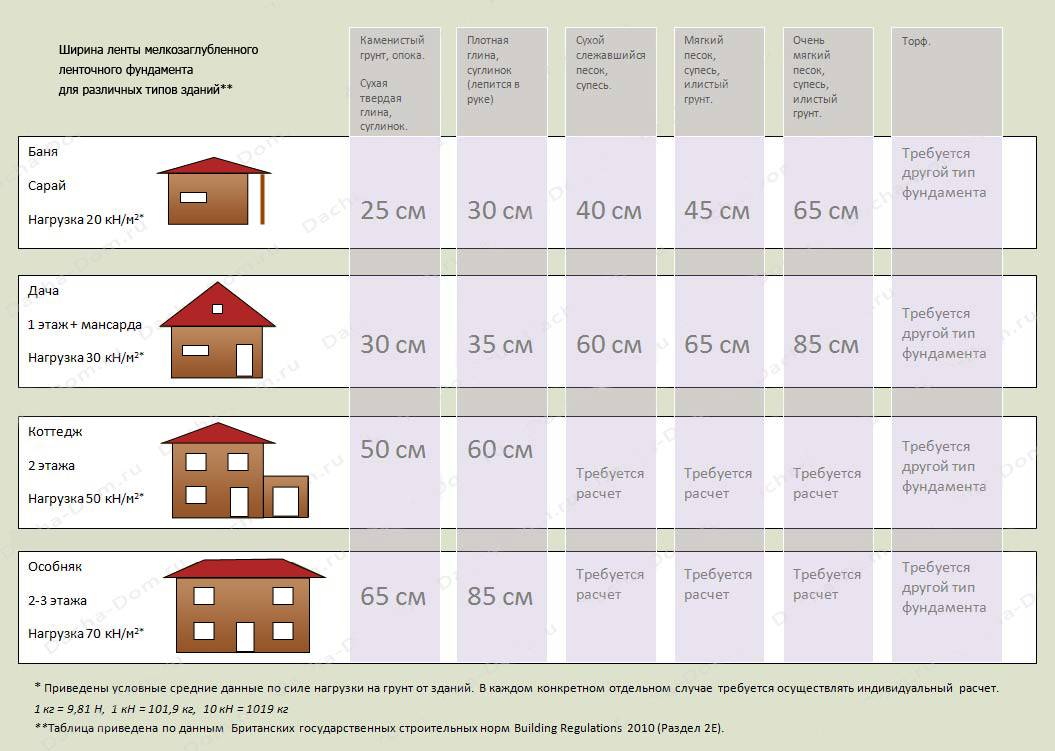

Таблица с расчетом ширины ленточного основания в зависимости от материала конструкции (для дома из пеноблоков и кирпича, дома из бруса) в средней полосе Этот параметр рассчитывается методом суммирования всех нагрузок, которые создает здание на основание:

  1. Массы несущих стен и перекрытий (тут рассчитывается необходимое для возведения количество строительных материалов и их суммарный вес).
  2. Массы крыши с покрытием.
  3. Массы снегового шара, который может закрепиться на крыше и давить своей массой передавая нагрузку на несущие стены и основание.
  4. Вес всей мебели, техники и проложенных коммуникаций (этот показатель незначительный, им часто пренебрегают или задают коэффициент 1,1).
  5. Вес самого фундамента. Вот тут уже возникает трудность в расчетах, ведь площадь подошвы также влияет на массу основания. Поэтому принимается ширина полосы 40 см, зная по проекту длину здания, плотность бетона (2400), все это умножается и получается вес фундамента.

Расчёт фундамента

Расчёты производятся по определённым формулам, учитывается материал и особенности дома, а также ряд геодезических факторов. Размеры фундамента для дома из кирпича, шлакоблока или бетона будут отличаться, поскольку массы материалов различны и оказывают разное давление на грунт.

Для расчета площади основания нужно знать общую массу дома. В таблице удельный вес строительных материалов

Простое вычисление

Без учёта дополнительных индивидуальных особенностей глубина установки фундамента может быть вычислена по стандартной формуле, где 0,8 метра необходимо умножить на количество предполагаемых этажей — итого 1,6 метра.

Толщина фундамента в классическом варианте равняется предполагаемой толщине несущих стен плюс 15 см. Однако стоит знать некоторые параметры, которые могут менять этот показатель:

  • рыхлость почвы;
  • площадь подошвы;
  • общая масса конструкции.

Толщина фундамента в зависимости от грунта и этажности

Точное вычисление

Для более точного расчёта его глубины необходимо знать:

  • Вид грунта (песчаный, глина, супесь).
  • Точка промерзания почвы. Её необходимо знать, чтобы глубокое промерзание рыхлой и наполненной влагой почвы не разрушило основание. Однако, если здание строится на довольно сухих землях или слабопучнистых, этот показатель не имеет значения.
  • Высота водоносных слоёв. В ситуации близкого расположения водоносного слоя его глубина должна быть минимальной, с целью гидроизоляции.
  • Проживание в доме.

За основу берётся глубина промерзания грунта вашей зоны. К этому значению нужно добавить 150 мм, если дом будет деревянный или 350 мм, когда кирпичный.

Вычислим для начала глубину одноэтажного дома. Берём глубину промерзания в московской области с грунтом мелкий песок. Она составляет 1,34 м. Дом будет кирпичный, следовательно добавляем ещё 35 см и получаем 1,69 м.

Существует зависимость глубины фундамента и температуры в помещении. Эта зависимость выражена в коэффициентах и приведена в таблице. По ней чем выше температура в доме тем менее глубокий нужно делать.

Зависимость температуры в помещении и глубины устройства фундамента

У нас будет пол на лагах по грунту с температурой не ниже 20. Отсюда получается 1,69*0,6≈1 метр. Достаточно фундамент заглубить на 1 метр.

Теперь для двухэтажного. Масса дома будет почти в 2 раза больше, поэтому он должен быть прочней. По правилу, написанному выше, заглубление должно быть равно 1,6 метра. А это ниже точки промерзания, что вполне устраивает.

Вычисление осадки

Перед определением осадки необходимо сравнить напряжение под подошвой (р) с допустимой нагрузкой грунта (R). Если выполняется условие, то можно воспользоваться линейной моделью и считать осадку методом послойного суммирования.

Вычисляют ординаты эпюр природного давления для первого слоя грунта:

  1. γ_n — коэффициент, зависящий от типа грунта;
  2. h_n- высота слоя;
  3. n – порядковый номер слоя.
Значение коэффициента  для различных типов грунта, кН/м3
Слежавшаяся насыпь17
Слежавшаяся супесь21
Песок средней фракции18,9
Грунт перенасыщенный влагой10,25
Тугопластичный суглинок19,1

Следующем шагом находят значение параметра для каждого последующего слоя, прибавляя к основной формуле: Q_(n-1).

Расчет стабилизированной осадки проводят по формуле:

  • β – коэффициент, принимаемые исходя из заданных условий по нормативной документации;
  • Е – модуль деформации грунтов (определяется по результатам изысканий).

Усредненные значения ширины ленты для различных типов построек

Как показывают результаты эксплуатации здания, средняя ширина монолитного ленточного фундамента, в зависимости от типа грунта и размеров постройки, составляет:

Бани, веранды, гаражи, сараи и другие легкие хозяйственные постройки:

  • на плотном грунте и глине – 250 мм;
  • суглинки – 300 мм;
  • песок и супеси – 350 мм;
  • рыхлый песок, насыпные грунты – 450 мм.

Ширина ленты фундамента для одноэтажного дома из газобетона и легких каркасных зданий:

  • плотный грунт и сухая глина – 300 мм;
  • суглинки – 350 мм;
  • крупно- и среднезернистый песок и супеси – 400 мм;
  • рыхлый песок, плохо уплотненный насыпной грунт – 450 мм.

Под кирпичный дом высотой до двух этажей:

  • плотные типы грунта – 500 мм;
  • супеси и слежавшиеся пески – 600 мм.

Для строительства тяжелых домов на рыхлых, пучинистых и неустойчивых грунтах от ленточного основания лучше отказаться и подобрать другой тип основания. Однако, сначала обратитесь за консультацией к опытному специалисту. Не исключается, что в ваших расчетах есть ошибка.

Как посчитать глубину и ширину основания

Как только будут четко определен состав почвы и глубина залегания грунтовых вод, можно приступать к расчету размеров основания. Если постройка достаточно массивная, высокая и имеет несколько этажей, тогда глубина погружения основания должна быть большой, вплоть до границы промерзания почвы.

Застройщики, которые имеют финансовые возможности, стараются фундамент углубить еще ниже, обеспечивая таким образом фундаменту большую прочность и надежность. Высота над нулевым уровнем должна составлять до 30 см, иногда – больше, для обустройства цоколя и отмостки.

Итак, минимальная глубина ленточного основания для массивных зданий должна быть ГПГ + 60 см. ГПГ – глубина промерзания почвы. Это табличное значение, отличается для каждого региона и состава почвы. Для легких построек достаточно обустроить фундамент на глубине границы промерзания или ниже до 50 см. В таких случаях считается, что за счет массы сооружения и ленты самого основания почва будет равномерно растекаться под подошвой, и вспучивание грунта должно быть минимальным.

Стандартная толщина полосы составляет 40 см, ее можно увеличивать по мере необходимости, но она не должна быть меньше толщины несущих стен здания.

Установка опалубки

Продолжаем разбираться, как устраивается ленточный фундамент на подошве.

Установка вешек завершена, остается соорудить опалубку. Для этого следует использовать пиломатериал, размеры сечения которого составляют 50 на 300 мм, соединяя его металлическими скобами в виде буквы «П», удерживающими опалубочные щиты снаружи и внутри конструкции. Оптимальный интервал их установки – около пятнадцати сантиметров.

Опалубка выставляется с таким расчетом, чтобы фундаментные стены распределились по центру подошвы. После этого под прямым углом соединяется пара досок, которая выносится от разметочного шнура на удаление в 17.5 см. Такие действия необходимы, чтобы сформировать наружные углы.

Выполнив указанное мероприятие, устанавливаем и фиксируем доски под внутреннюю опалубочную стену. Крепежные скобы выставляются с каждой стороны стыковочного участка щитов.

Если доски стыкуются не слишком плотно, разъемные участки заделываются накладными дощечками, набитыми снаружи. Длинные концы накладываются на соседний щит и прибиваются внахлест.

Закончив установку опалубки, наиболее слабые ее участки частично подсыпаются грунтовым составом

Как правило, данная мера предосторожности необходима на стыковочных участках или в местах, где отсутствуют крепежные элементы. Засыпание песка предотвратит протечку бетонного раствора под опалубочные доски

Заключительный этап – установка верхнего уровня края фундаментной подошвы. Выполнять такую разметку необходимо с применением теодолита. Уточняя уровень, делаются фиксаторы маленькими гвоздиками, забитыми до половины длины с шагом в один метр. Эти ориентиры помогут ровно залить бетонный раствор.

Особенности устройства

Строители всего мира признают, что от габаритов железобетонной подошвы зависит прочность основы здания

Важно, чтобы была соблюдена технология заложения, чтобы со временем не допустить повреждений всей конструкции из-за подвижки грунта

Обустраивая ленточные фундаменты с опорной подошвой важно максимально точно определить необходимые габариты конструкции, на которые влияет:

  • особенности состава грунта;
  • нагрузки, заложенные в проекте здания;
  • качество бетона;
  • количество применяемой арматуры.

Ширина подошвы ленточного фундамента в первую очередь влияет на способность распределения давления по поверхности грунта. Армирование ленточного фундамента для обеспечения долговечности конструкции обязательно.

Ленточный фундамент

Подошва для ленточного основания проходит по периметру всех стен (внешних и внутренних), образуя единое железобетонное полотно в виде ленты. При этом может использоваться два вида подошвы:

  • Естественная – нагрузка распределяется по всему грунту равномерно;
  • Свайная – давление здания распределяется между опорными сваями, а затем передается грунту.

В качестве защиты подошвы от грунтовых вод необходимо для нее обустроить песчано-гравийную подушку. Если грунтовые воды залегают близко к поверхности земли или почва слабоустойчивая, то допускается уменьшение глубины заложения основы. Но при этом ширина подошвы ленточного фундамента увеличивается, чтобы обеспечить надежность опоры.

Столбчатый фундамент

Для фундамента столбчатого типа подошва монтируется в виде бетонной плиты небольшого габарита с уширением к низу. При этом необходимо завести от столбов в подошву стержни из арматуры, которые прочно и надежно соединят части конструкции.

Также может быть применима в двух вариантах:

  • Естественный – подошва закладывается на утрамбованную, залитую бетонной стяжкой площадку;
  • Свайный- монтаж выполнен как верхний сегмент, распределяющий давление конструкции на объединенные ростверком балки.

Свайный фундамент

Подошвой уходящим в землю сваям может стать монолит или кольцевое основание. Если применяют монолит, то он является плитной конструкцией, которая также опирается на углубленные сваи.

Подошва в виде кольцевого сооружения по сути является ленточным основанием высотой до 30 см. Оно может быть расположено в уровень с почвой, уходить в глубь грунта или даже возвышаться над поверхностью. Приемлем вариант малозаглубленного основания с уширением подошвы.

Плитный фундамент

Если предполагается плитная основа фундамента, то плиту подошвы можно залить одновременно с плитой основания, соблюдая конструктивные особенности. Но чаще всего под подошву выставляют отдельную опалубку, и только после ее заливки и затвердевания создается остальная конструкция.

В любом случае подошву под плитный фундамент нужно закладывать на родном грунте, не допуская подсыпок. Габариты такого основания высчитываются на основании характеристик грунта.

Расчет и основные этапы строительства

Перед началом строительства рассчитывают количество свай необходимую опорную площадь, а также основные параметры ростверка.

Полевые работы:

  • разметка участка;

  • рытье траншей и шурфов под опоры;
  • подготовка скважины: устройство песчаной подушки, гидроизоляционного слоя, армированного каркаса;
  • возведение свай;
  • укладка песчаной подушки под ленту;
  • монтаж армированного каркаса в траншее;
  • заливка бетонного раствора под монолитную ленту.

О возведении свайно-ленточного фундамента своими руками можно узнать из этой статьи.

Замена свайного основания на ленточное

Со временем любой фундамент приходит в негодность. Чаще всего встречается замена оснований для домов на деревянных балках, которые с годами попросту разрушаются. Также исчерпать свой потенциал прежде времени могут бетонные сваи, если изначально не соблюдалась технология возведения фундамента.

Заметить этот можно по внешним признакам:

  • крен сооружения;
  • разрушение стен;
  • трещины в доме;
  • проседание конструкции.

Замена фундамента под всем домом – сложная процедура, для которой нужно приглашать специальную бригаду. Строители поддомкрачивают каркас дома, частично демонтируют старые балки, делают новый фундамент и возвращают сооружение на место.

В некоторых случаях целесообразно перенести дом на новый участок. Для этого поднимают каркас сооружения и загоняют под него специальные катки с рельсами, которые непосредственно и перевозят сооружение на место, где уже установлен новый ленточный фундамент.

Возведение для гаража

Когда под строительство гаража выделен участок с нестабильным грунтом и неровным рельефом, целесообразно строить ленточно-свайный фундамент. К тому же этот метод не требует расхода большого количества строительных материалов.

Существует несколько методов устройства свай:

  1. Бурение скважин под опоры.
  2. Забивка в грунт.
  3. Ввинчивание металлических опор.

Для строительства буро-забивных свай необходимо подготавливать скважины, закреплять ее стенки глинистой смесью или использовать инвентарные трубы. Затем, соблюдая технологию, в шурфы заливают бетонный раствор. Забивные сваи вводятся в грунт острым концом посредством специальных установок.

Деревянные забивные опоры – дешевый строительный материал, но у него есть ограничение по нагрузкам. Если планируется возведение гаража с кирпичными или пенобетонными стенами, нужны более надежные сваи.

Поэтому в частном строительстве популярны винтовые металлические сваи, которые вкручиваются в земельный массив автоматически и не требуют подготовки участка. Последний метод предпочтительней для землевладельцев, которые ищут быстрый, сравнительно энергоемкий и надежный способ устройства фундамента под гараж.

Перед началом строительства подготавливается поле – делается разметка по периметру будущего гаража и отмечаются места для входа свай в грунт. Для гаража на две машины достаточно 4 или шести свай. Винтовые балки вкручивают в землю до тех пор, пока их конец не упрется в твердые породы. Конец опоры на нужной высоте обрезается, а внутренность трубы заполняется бетонным раствором.

Вариант заглубления выбирается по:

  • типу грунта,
  • рельефа участка,
  • а также нагрузки, которую передает гараж на грунт через основание.

Чтобы гараж прослужил десятки лет, необходимо преждевременно анализировать геологию поля под застройку, сделать расчеты и выбрать параметры основания.

Можно ли делать пристройку на винтовых сваях к ЛФ?

Любые пристройки (веранды, котельные, жилые комнаты и не только) увеличивают нагрузку, которую дом оказывает на грунт через основание.

Чтобы избежать деформации стен дома, под пристройку устанавливают свой фундамент, который должен быть жестко связан с основной конструкцией. Расчеты для свайно-винтового фундамента ведут аналогичным описанному ранее образом.

Особенность монтажа состоит в том, чтобы жестко связать две монолитные ленты между собой в местах соприкосновения. Для этого в стене ростверка для дома делают отверстия для арматуры. Длину углубления принято делать равной 35 диаметрам прута.

Для крепежа арматуры внутри железобетонного монолита применяют метод расклинивания или используют химический анкер. В процессе строительства связывают торчащие пруты и арматурный каркас фундамента для пристройки.

Определение глубины заложения фундамента

Для определения нормативной глубины заложения фундаментаdfn, воспользуемся формулой:

Где: -нормативная глубина сезонного промерзания (м);

– коэффициент пересчета для заданных условий;

– 1,2 (м) для Санкт-Петербурга

Найдем искомое значение расчетной глубины заложения фундамента, подставив известные значения в формулу 1

Расчетная глубина заложения фундамента df определяется по формуле:

Где: dfn – нормативная глубина заложения фундамента (м);

kh – коэффициент, учитывающий влияние теплового режима сооружения;

kh = 1,1

Найдем искомое значение расчетной глубины заложения фундамента, подставив известные значения в формулу 2:

df = 1,46 * 1,1 = 1,6(м)

Пример расчета ширины подошвы под ленточный фундамент

Определение размера опорной фундаментной подошвы производится по формуле:

Ширина = масса здания : длина стен : сопротивление грунта

Предположим, что первоначальные расчеты при сборе данных показали:

  • здание из газобетонных блоков с учетом полезной, снеговой и ветровой нагрузки создает весовое давление 165800 кгс;
  • общая длина фундаментной ленты в доме 10 х 8 метров с одной поперечной перемычкой составляет 44 метра или 4400 см;
  • грунт – сухая плотная глина с несущей способностью 1,9 кг/см2.

На основании этих показателей выполняем расчет ширины ленты для дома из газобетона:

165800 : 4400 : 2,1 = 19,83 см, округляем до 20 см

Получается, минимальная ширина ленты может быть равна 20 см. Однако, толщина газобетонных блоков 300 мм и фундамент должен выступать за края стены как минимум на 5 см. Следовательно, оптимальная ширина подошвы будет равна 400 мм, что обеспечит двойной запас прочности конструкции. К слову, полный просчет ленточного основания представлен тут, а вопрос оптимальной глубины заложения ленты рассмотрен здесь.

Определение нагрузки на будущее основание

Для того чтобы правильно рассчитать ленточный фундамент, необходимо начать со сбора нагрузок. Для этого необходимо вычислить массу всех материалов, которые в той или иной мере в будущем будут воздействовать на него:

  • материал для стен;
  • все виды перекрытий;
  • вес стропил и кровельных материалов;
  • внутренние конструкции: лестница, камин, печь и прочее;
  • предполагаемая мебель и количество проживающих людей.

Для точных вычислений начинать следует с плана будущего строения с указанными на нем габаритами. После это приступаем к сбору нагрузки. Вначале вычисляем площадь, а затем умножаем её на удельный вес. Кстати, все данные можно взять из таблиц, которые представлены в ГОСТ.

Все вычисления производить необходимо в одинаковых единицах. Только в этом случае можно получить точные размеры.

В суровых климатических условиях, где часто идут снега, необходимо дополнительно учитывать снеговую нагрузку, но при обустройстве кровли под углом 60 она считается нулевой.

Требования СП и СНиП

Проектирование основания ведется по СНиП 2.02.01-83. Этот документ регламентирует все параметры фундамента, включая ширину. Эти параметры рассчитываются по предельным состояниям: несущей способности и деформациям, учитывая действие силовых и неблагоприятных факторов.

Расчет фундамента по несущей способности проводится в таких случаях:

  1. Основание будет испытывать существенные горизонтальные нагрузки (есть подпорные стены, основания распорок и так далее).
  2. Дом строится недалеко от откоса или на откосе.
  3. На участке скальный или пучинистый грунт.

Учитываются такие деформации:

  • просадки;
  • оседания;
  • осадки;
  • сочетание подъема и осадки;
  • провалы;
  • горизонтальное смещение.

Для расчетов в СНиП приводятся таблицы и формулы, используя которые можно вычислить оптимальную ширину фундамента. В среднем, ширина ленты для стандартного двухэтажного дома составляет 0,4 м. Расчеты также проводятся по СП (Своду правил), основанном на СНиП и ГОСТ.

Преимущества и недостатки

При обустройстве фундамента с опорной подошвой выделяют ряд преимуществ такого конструктивного решения:

  • Усиливается прочность здания и гарантируется его долговечность;
  • Основная нагрузка строения распределяется по подошве, повышая несущие характеристики фундамента;
  • Подходит практически к каждому типу строения;
  • Возведение по такой технологии возможно круглый год;
  • Можно применять основу из подошвы на любом грунте, даже слабом.

Несмотря на все преимущества такого строения, есть ряд недостатков:

  • Подошва ленточного фундамента не применима при глубоком уровне промерзания или сильном морозном вспучивании;
  • Если выполняется подошва под бетонный монолит, то это процесс трудо- и времязатратный, увеличивает сроки и стоимость строительных работ;
  • На создание подошвы идет дополнительный расход материалов: арматуры, опалубки, бетона;
  • Чтобы сделать глубоко заложенную подошву нужно воспользоваться услугами строительной техники и специальным оборудованием.

Несмотря на всю сложность выполнения и финансовые затраты, застройщики отдают предпочтение фундаменту с подошвой, так как он гарантирует надежность возводимых сооружений.

Этапы строительства ленточного фундамента

Не смотря на всю сложность и ответственность строительства фундамента можно произвести и без привлечения специализированных бригад. Пунктуальность, строгое следование плану и аккуратность здесь будут лучшими помощниками. Как и большинство масштабных мероприятий в строительстве лучше всего начать с составления схемы. Она послужит не только руководством к работе, но и поможет произвести расчет необходимых материалов, а также обозначит временные рамки данного этапа строительства.

Классический вариант здесь выглядит так:

  • Подготовка основания;
  • Монтаж опалубки;
  • Гидро- и теплоизоляция;
  • Монтаж арматуры;
  • Заливка бетоном.

До монтажные работы сводятся не только к выбору места, разметке, но и к геологическим изысканиям на предмет близости грунтовых вод и состава почвы. С учетом специфики двух последних — без специалистов здесь обойтись будет достаточно сложно.

К разметке ленточного фундамента следует подойти с максимальной ответственностью. Если строительство ведется по проекту — он будет вам хорошей подмогой, а именно:

Лицевая сторона делается параллельно границе участка. Разметку следует начинать с одного из углов

Особое внимание уделяем диагоналям. Так при стандартных размерах домостроения разница расстояний между углами не должна превышать 2 см

Меньше — лучше. Для измерения лучше использовать минимально эластичные измерительные приборы — например, металлическая рулетка, рейка и т.д. После разметки наружных стен и углов можно приступать к ориентации внутренних комнат (их стен) и перегородок.

Когда разметка произведена и сделан контрольный замеры — наступает черед земляным работам. Рытье котлована обычно доверяется технике.

Дно заглубления в почву покрывается песчаной подушкой. Оптимальная ее высота 45-50 см. Альтернативой песку здесь может служить шлак, гравий или щебень. Главные требования — экологическая чистота и минимальная по размеру фракция. После уплотнения песка (или иного материала подушки) и придания поверхности относительной горизонтали — дно заливается тощим бетоном толщиной 8-10 см. Уплотнение подушки можно производить, как при помощи вибротрамбовки, так и с помощью ручных средств вплоть до пролива водой.

Расчет ленточного фундамента под дом – калькулятор

Для определения объема бетонного состава и расчета потребности в материалах важно учитывать следующие моменты:

  • длину основы, которая должна соответствовать периметру здания;
  • ширину ленты, которая должна превышать толщину стен на 10–15 см;
  • уровень заглубления в почву, соответствующий характеристике грунта.

Расчет ленточного фундамента

Перемножив указанные значения, получим объем фундаментной ленты, соответствующий кубатуре бетона. Зная массу кубометра железобетона, равную 2,4–2,5 т, несложно получить вес основания. Для этого необходимо умножить общую кубатуру на вес одного кубометра основы. При выполнении расчетов вручную, присутствует небольшая погрешность, составляющая 6–8%

Важно точно выполнить расчет раствора на фундамент. Калькулятор, которым можно воспользоваться в онлайн-режиме, предоставляет такую возможность

Первый шаг к мечте

Чтобы приблизиться к своей мечте, и построить собственный дом, нужно подготовить участок к проведению работ. Сначала нужно избавиться от всех деревьев и кустов, которые находятся по периметру строительного участка. На следующем шаге избавляемся от верхнего слоя почвы, так как, скорее всего он плодородный.

После очистки территории нужно позаботиться о том, чтобы поверхностные воды отходили в сторону и не скапливались на строительном участке. Теперь согласно ранее составленному плану необходимо самостоятельно нанести разметку на участок. Чаще всего строящееся здание привязывают к какому-нибудь объекту. В качестве пунктира может выступать рядом стоящая постройка или дорога.

Разметка фундамента дома

Перейдя непосредственно к разметке, нужно заняться внешними стенами. В качестве разметки можно использовать колышки, изготовленные из металла или дерева.

Когда колья вставлены по углам, по периметру нужно установить обноску. Она поможет при сооружении здания. Обноска – это брусок, прибитый к двум кольям

Важно установить обноску так, чтобы она препятствовала работе

Проектирование песчаной подушки

Задаемся ориентировочной толщиной подушки .

Определяем природное давление грунта на уровне подошвы фундамента (точка 0)

Где: – соответственно удельный вес и мощность растительного слоя

– соответственно удельный вес и мощность слоя суглинка текучепластичного, залегающего выше отметки подошвы фундамента

Дополнительное (осадочное) давление под подошвой фундамента определяется как:

Вычисляется природное давление грунта на кровлю подстилающего песчаную подушку слоя, т.е. на 1,9 м ниже подошвы фундамента.

По при и значение коэффициента рассеивания б определяется двойной интерполяцией и составляет б=0,304. Тогда осадочное давление на кровлю подстилающего песчаную подушку слоя супеси пластичной составляет:

Полное давление на кровлю подстилающего слоя от природного и осадочного давления составляет

Площадь подошвы условного фундамента определяется как

Размеры подошвы песчаной подушки в плане рассчитываются как

Расчетное сопротивление грунта основания, подстилающего песчаную подушку, определяется по формуле (37) :

– коэффициенты, принимаемые по в зависимости от угла внутреннего трения грунта основания условного фундамента, поскольку таковым является слой песка крупного:

– расчетное значение удельного веса грунтов, залегающих ниже подошвы условного фундамента, кН/м 3 , ;

– среднее значение удельного веса грунтов, залегающих выше подошвы условного фундамента, определяемое как:

; – соответственно расчетное значение удельного веса и толщины каждого слоя грунта по высоте (hp+d1) условного фундамента, кН/м3, м.

Проверяется выполнение условия

Условие выполняется, вычисляем недонапряжение

Уменьшаем размеры подошвы песчаной подушки, принимаем минимально допустимые величины.

121,4 кПа ? 218,8 кПа – условие выполняется.

Окончательно размеры песчаной подушки принимаются равными .

От чего зависит ширина фундамента

Схема мелкозаглубленного фундамента.

Для удобства следует остановиться на последнем типе фундамента – ленточном. Для ленточного фундамента должен быть проведен расчет необходимого количества арматуры, его глубины, высоты его стен. Исходят из того, что он является наиболее универсальный и подходит для большинства типов грунта и построек. И прежде чем возводить основу здания, необходимо рассчитать его основные параметры, одним из которых является ширина. Она связана напрямую с площадью подошвы основания, с толщиной несущей стены на ленте фундамента.

Чтобы рассчитать площадь подошвы ленточного фундамента, необходимо исходить из полученных данных о типе грунта и его несущей способности и определить показатели по величине нагрузки от самого строения. Минимальная величина ширины фундамента будет вычисляться исходя из общего значения площади. Для того чтобы делать определение значения толщины несущих стен, необходимо учитывать, что толщина основания здания должна быть на 100 мм больше толщины стен.

Что касается такого параметра, как количество арматуры, которое используется в бетонном монолите и от которого зависит ширина фундамента, то стоит принять во внимание, что арматура оказывает свое положительное влияние только в сочетании с бетоном. Именно поэтому делать укладку арматуры необходимо в виде продольных прутьев, а расстояние между этими прутьями должно быть не менее 200 мм

Какие факторы влияют на глубину

Рисунок 2. Ленточный фундамент

Планируя делать ленточный фундамент, основное внимание уделяется глубине, поскольку этот параметр является ключевым и влияет на многое характеристики. Чем выше будет расположена подошва, тем меньше денежных средств придется потратить владельцу

Однако сильная экономия недопустима, так как может привести к неудовлетворительному результату.

Определяя глубину, во внимание принимают:

  • уровень ГПП;
  • расположение вод;
  • пучинистость;
  • особенности строения;
  • вид грунта.

Как уменьшить влияние промерзающего грунта:

  • создать скользящий слой по бокам основания, используя для этого материал с минимальным коэффициентом трения;
  • залить основание в трапециевидной форме, выполнив сужение кверху;
  • защитить фундамент системами, настроенными против переувлажнения.

Подготовительные работы

Перед тем как рассчитать фундамент для дома, проектировщику нужно выяснить геологические данные участка. Для крупных зданий выполняют специальные геологические изыскания. В частном строительстве допустимо провести исследования самостоятельно. При этом все характеристики назначаются по визуальному осмотру.

Чтобы правильно рассчитать фундамент, почву исследуют двумя способами:

  • отрывка шурфов, которые представляют собой глубокие ямы с размерами в плане 1х2 м (в среднем);
  • бурение скважин ручным буром.

В первом случае на тип грунта смотрят по стенкам шурфа. Во втором — проверяют почву на лопастях бура.

Для исследования почвы проводят осмотр стенок шурфа

Исследования проводят на глубину, которая на 50 см превышает предполагаемое заложение ленты (которое назначили только по отметке промерзания). При проведении работ надо выяснить следующие характеристики:

  • тип грунта в уровне подошвы;
  • расположение уровня грунтовых вод (УГВ);
  • наличие на участке линз слабой почвы.

Чтобы точно понять УГВ, потребуется провести исследование в нескольких точках. Минимум одна из этих точек должна находиться в низине участка. Работа в засуху не дает точного результата, поскольку влага может уйти глубоко в землю.

Лучше всего выяснять УГВ весной. В этом случае фундамент ленточный не будет бояться даже половодья.

Линзы слабого грунта найти бывает сложно. Для этого нужно делать шурфы или скважины очень часто. В большинстве ситуаций в этом нет необходимости. Если во время строительства обнаружится такая неприятность, ее засыпают щебнем, гравием или песчано-гравийной смесью.

Если УГВ на участке находится глубоко, то можно использовать ленту глубокого заложения (более 1,5 м). При этом вода должна располагаться на 50 см ниже подошвы здания. При расположении УГВ на расстоянии менее чем 1,5 м от поверхности, разумно выбрать мелкозаглубленную конструкцию. Но такой тип имеет ограничения. Если влага находится выше, стоит рассмотреть другой вариант фундамента: плиту или сваи.

Выбор фундамента по заглублению зависит от УГВ

Чтобы выполнить расчет основания фундамента, потребуется знать прочность почвы. Характерные признаки каждого типа грунта можно найти в ГОСТ 25100-2011

Особое внимание стоит обратить на приложения к этому документу. Несущую способность каждого типа берут из таблицы ниже

Типы, которые обладают прочностью 2 и менее кг/см2, не рекомендуют использовать в качестве основания. Перед строительством потребуется выполнить их замену на песок средний или крупный.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
