Расчет столбчатого фундамента каркасного дома
Исходные параметры для расчета столбчатого фундамента:
- тип грунта и перепад высот в месте будущего строительства;
- глубина залегания подземных вод;
- уровень промерзания грунта;
- проект дома (расположение несущих и внутренних стен).
Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того, столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.
После исследования грунтов необходимо определить нагрузку, которую дом с фундаментом будут оказывать на несущий грунт, проще говоря, расчёт веса дома. Оценивается примерная масса будущей постройки (точную считать бессмысленно, однако при подсчетах постарайтесь учесть и нагрузки из-за домашней утвари), после чего выбирается вид столбчатого фундамента. Если есть сомнения, то лучше взять более прочный вариант.
Приближенные значения удельного веса для отдельных элементов конструкции
После определения веса дома рассчитываем минимально необходимую суммарную площадь (S) оснований всех столбов фундамента:
S = 1,3×P/Rо ,
где 1,3 — коэффициент запаса надёжности;
Р — общий вес дома вместе с фундаментом, кг;
Rо — расчётное сопротивление несущего грунта, кг/см².
Значение Rо
Значение Rо, называемое ещё несущей способностью грунта, ориентировочно можно принять по таблице ниже:
Примечание:
Значения расчётных сопротивлений даны для грунтов расположенных на глубине около 1,5 метров. У поверхности несущая способность почти в полтора раза ниже.
Рассчитав значение суммарной площади оснований всех столбов, мы теперь можем определить их необходимое число в зависимости от диаметра или размеров сечения.
Расчет столбчатого мелкозаглубленного фундамента на опорных подошвах для моего каркасного дома
Итак, спроектированный мной каркасный дом с мансардой имеет размеры 8 на 8 м, высота потолков 1-го этажа 2.5 м, площадь крыши 108 м2, стены толщиной 200 мм с утеплением пенопластом или минватой (окончательное решение еще не принято).
Для расчета нагрузки возьму следующие параметры массы 1 м2 конструкций:
- цокольное перекрытие 75 кг;
- чердачное 75 кг;
- стены 70 кг;
- кровля 30 кг;
- снеговая нагрузка 190 кг;
- полезная нагрузка помещений (мебель и люди) 210 кг;
- фундамент 2500 кг/м3;
При расчете массы стен просуммировал площадь всех стен, включая внутренние перегородки, получив следующий результат: площадь стен первого этажа 121.5 м2, площадь внутренних стен мансарды 41.5 м2. Таким образом, масса всех стен дома равна (121.5 + 41.5)*70 = 11 410 кг.
Площадь перекрытий (цокольного и первого этажа): 8 * 8 = 64 м2. Масса перекрытий 64*2*75 = 9 600 кг.
Полезная нагрузка помещений: 64 * 210 = 13 440 кг.
Масса чердачного перекрытия (мансарда с утеплением): 108 * 200 = 21 600 кг.
Масса снеговой нагрузки (при самых худших условиях): 108 * 190 = 20 520 кг.
Общая масса дома равна примерно 77 тонн.
Масса фундамента (22 опоры): 4 м3 * 2500 = 10 000 кг.
Итого, масса дома с фундаментом составляет около 87 тонн.

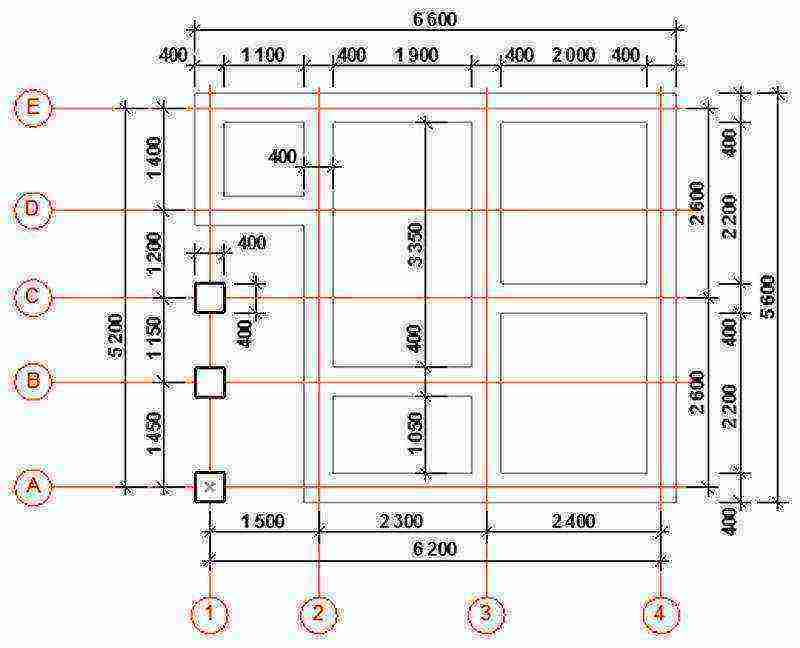

Так как по проекту у меня запланирована установка 22 столбов-опор, теперь необходимо определить потребную площадь их основания (грунт: 50 см плодородный слой, далее – 10 см суглинка, ниже – песок с гравием, грунтовые воды расположены ниже 2 м).
Минимально необходимая суммарная площадь (S) оснований всех столбов фундамента:
S = 1,3×P/Rо ,
S = 1.3 * 87 000 (кг) / 3,5 = 32 314 см2
Теперь находим потребную площадь одной опоры: 32 314 / 22 = 1 468 см2, что соответствует квадрату со сторонами 38 см.
Если принять размер опоры 0.6 м х 0.6 м (площадь основания 3600 см2 или 0.36 м2), то суммарная площадь основания всех опор будет равна 7,92 м2, а нагрузка на грунт составит не более 1,3 * 87 000/79200 = 1,42 кг/см2, что обеспечивает необходимую несущую способность фундамента (ведь под подошвами опор у моего фундамента будет насыпной грунт с уплотнением, т.е. R должно быть не более 1,5 кг/см2).
Расчет опорной площади
При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:
- γc – коэффициент эксплуатационных условий;
- γn – коэффициент запаса надежности, принимаемый равным 1,2;
- F – полная (суммарная) нагрузка на грунт.
Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.
В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.
Вес сооружения
Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.
Стеновые конструкции:
- каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
- бревенчатый и брусчатый сруб – 72-95 кг/м²;
- кирпичная кладка толщиной 15 см – 210-260 кг/м²;
- стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².
Перекрытия:
- чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
- то же, но с плотным утеплителем – 140-190 кг/кв.м;
- напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
- перекрытие бетонными плитами – 500 кг/м².
Крыша:
- металлическая кровля из листа – 22-30 кг/кв.м;
- рубероид, толь – 30-52 кг/кв.м;
- шифер – 40-54 кг/кв.м;
- керамическая черепица – 60-75 кг/кв.м.
Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.
Вес фундамента и снеговая нагрузка
Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:
- Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
- Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
- Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.
Рекомендуем: Устройство фундамента из плит ЖБИ в частном доме. Виды, какие выбрать, как укладывать?
В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.
При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:
- северные районы – 180-195 кг/м²;
- средняя полоса РФ – 95-105 кг/м²;
- южные регионы – до 55 кг/м².
После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.
При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

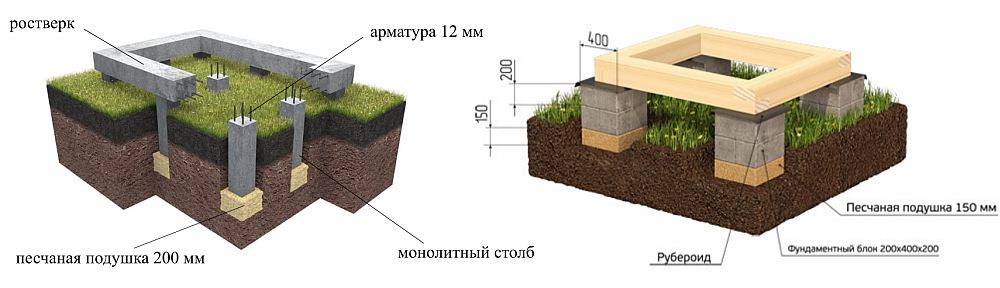

Типы и способы установки столбчатого основания
Опоры для столбчатого фундамента каркасного дома принято различать:
- по размерам;
- типу сечения;
- материалам изготовления;
- методу производства;
- глубине вкапывания.
Виды по материалу и методу монтажа
Сечение может быть двух видов – круглое и прямоугольное.
В качестве материала изготовления используют:
- бетонную смесь (железобетон);
- бутобетон;
- бутовый камень;
- кирпич;
- блоки;
- древесину.
Фундамент столбчатого типа можно делать двумя методами:
- Монолит. Смесь заливают в опалубки.
- Сборная конструкция. Строители собирают фундамент из составных компонентов (блоки, кирпич, камни).
Глубина вкапывания столбов
Столбчатые фундаменты могут различаться глубиной закладки. Принято выделять:
- Заглубленный закладывается на глубине не ниже уровня промерзания почвы. Такой фундамент делают при возведении домов на пучинистых почвах (глина, суглинок). Заглубленное основание является самым дорогим и трудоемким типом фундамента, основанного на столбах.
- Малозаглубленный закладывают на 50-70% от глубины замерзания почвы. Порядка 50% заглубления будет составлять подушка, сделанная из смеси песка и гравия.
- Незаглубленный. Нижняя часть располагается на земле или на специальной подушке, выполненной из гравия и песка. Незаглубленные фундаменты не требуют больших финансовых затрат. Они применимы исключительно на непучинистых или малопучинистых грунтах. Можно использовать при возведении легких одноэтажных конструкций.

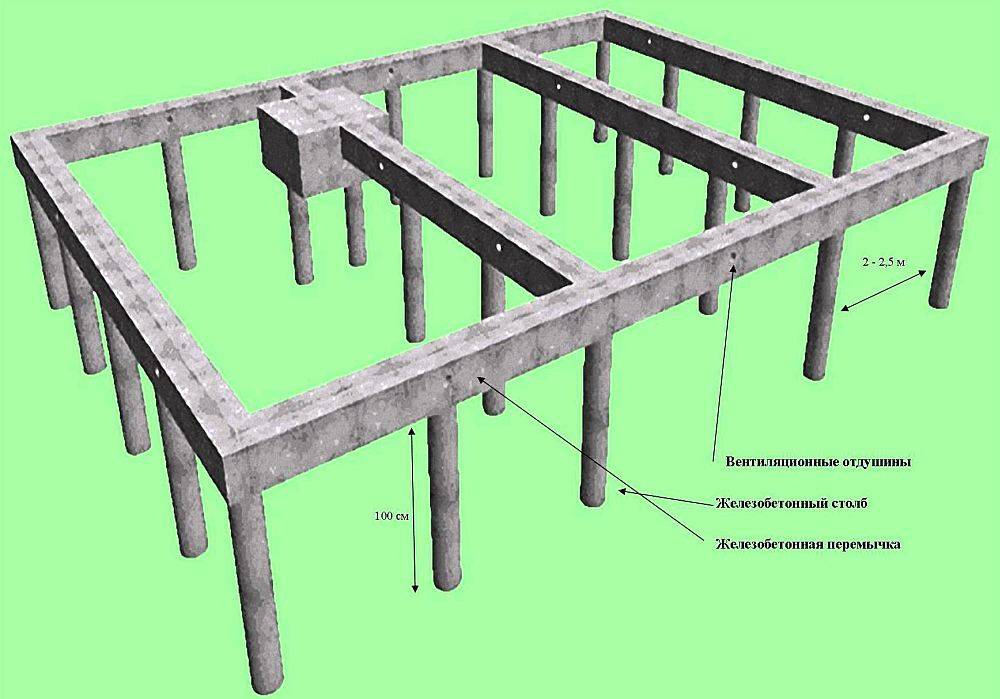

Использование ростверка на основаниях столбчатого типа
Столбчатый фундамент для домов каркасного типа может закладываться с ростверком. Бывают ситуации, когда строители отказываются от использования данной конструкции. Ростверк позволяет распределить нагрузку строения равномерно по всем опорам и защищает опоры от опрокидывания при передвижении почвы. Ростверк представляет собой балку, которую монтируют на верхней части столбов.
Монтаж ростверка предполагает дополнительные финансовые вложения и увеличивает общее время строительства дома. По этой причине большая часть каркасных домов возводится без ростверка. Обвязку фундамента монтируют напрямую на опоры поверх гидроизоляционного слоя. Как было указано выше, подобные конструкции менее устойчивы к сдвигам грунта
Этот факт необходимо принимать во внимание
Столбчатый фундамент: его назначение и разновидности
Прежде всего, необходимо определиться, в чём различие между столбчатым и свайным фундаментом для небольших частных построек.
Оба типа конструкций являются точечными опорами для поддержания стен, расположенными в узловых местах. Также совпадают типы возводимых на них сооружений:
- легкие каркасные или каркасно-щитовые дома в один-два этажа;
- срубы из оцилиндрованных или профилированных бревен;
- жилые и технические строения из пено- газобетона, с удельным весом не более 1000 кг/м³;
- веранды, пристройки, беседки, прочие МАФы;
- основания для капитальных ограждений.
Однако свайный и опорно-столбчатый фундамент используются на грунтах с совершенно разными несущими характеристиками.
- Свайный – рекомендован на пучинистых торфяных, глинистых грунтах с высоким уровнем грунтовых вод;
- Столбчатый – на грунтах с хорошей несущей способностью: твердая глина, крупнофракционные гравелистые пески, щебенистые, галечные, дресвяные гравийные.
Существуют следующие условия, при которых применение столбчатых фундаментов не рекомендуется:
- склонность грунта к сильному пучению и значительным посадкам;
- возможность появления боковых нагрузок – горизонтальных сдвигов почвы;
- уровень грунтовых вод расположен выше полуметра к подошве столба;
- глубина промерзания почвы превышает 1,5 м;
- строительный участок имеет рельеф с перепадом высоты более 2 м.
Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов
До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы. Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси
Для того чтобы выполнить расчет фундамента, калькулятор необходим
Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.
Выполнить калькуляцию можно различным образом:
- воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
- выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.
Для этого необходимо выполнить ряд мероприятий:
- провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
- определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.
Расчет фундамента на примере бани 6×4 метра
Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:
- тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
- конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
- марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
- уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.
От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.
Как рассчитать материалы на фундамент столбчатого типа
При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.
Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные:
- количество опорных колонн;
- диаметр и высоту свай;
- размеры находящейся в грунте расширенной части опоры;
- габариты ростверка;
- конфигурацию ростверковой конструкции;
- марку используемой бетонной смеси.
Калькулятор бетона на фундамент в виде монолитной плиты
Расчет материалов для плитного фундамента
Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.
Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров:
- длины плитной основы;
- ширины фундаментной плиты;
- высоты железобетонной базы.
Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.
Ленточный фундамент.
Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.
Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.
При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м3.
Свайный фундамент
Этот тип фундамента считается самым распространенным в каркасном домостроении. Состоит из свай, расположенных под домом на определенном расстоянии друг от друга. Свая — это столб, углубленный в грунт; ее задача — упереться в твердые слои грунта, располагающиеся ниже точки промерзания. Данный тип фундаментов применяется на сложных грунтах — пучинистом и растительном грунте, торфе. Также свайный фундамент идеально подходит для участков со сложным рельефом — он позволяет без больших затрат построить здание на склоне.
В строительстве каркасников используются следующие виды свай:
- винтовые;
- забивные;
- набивные.
Набивная свая — это пробуренное в грунте отверстие или забитая труба, залитая (набитая) в дальнейшем бетоном. Поверх свай заливается ростверк. Это относительно дешевая, но трудозатратная конструкция.
Забивная свая — это железобетонный столб, забитый в грунт при помощи сваебойной установки. После забивки поверх свай заливается ростверк.
Винтовая свая — это толстостенная труба с заостренным наконечником и винтовой лопастью в нижней части; в грунт ввинчивается вручную или при помощи специальной установки. После установки обрезается по уровню и заливается бетоном. Поверх винтовых свай выполняется обвязка из деревянного бруса или стального швеллера.
К преимуществам свай можно отнести:
- быстрый монтаж и возможность проведения работ в любое время года;
- подходят для сложных грунтов и рельефов;
- нет надобности в земляных работах;
- забивные и набивные сваи отличаются долгим сроком службы — до 100 лет.
Недостатки:
- нужна квалификация для работы с этим типом фундамента — при неправильном расчете или монтаже (большой уклон) исправить ошибки будет крайне проблематично;
- в жилой застройке часто возникаю проблемы с соседями при использовании забивных свай, так как близкорасположенные дома могут пострадать от работы сваезабивной машины;
- в здании на сваях невозможно сделать подвал или цокольный этаж.
Факторы, которые надо учитывать при выборе фундамента
Географическое месторасположение местности
Географическое местоположение участка, где будет расположен каркасный дом – крайне важный фактор, из которого определяется и конечная глубина промерзания земли, и уровень грунтовых вод, и тип почвы и другие важные особенности.
Например, в горных районах России возвести ленточный и, тем более, столбчатый фундамент будет крайне затруднительно. Для них нужно будет выбрать фундамент свайный – крайне дорогой, но зато он может использоваться даже в таких условиях.
Расчётная схема мелкозаглубленного ленточного фундамента
Впрочем, удельный вес горных почв в России довольно мал, основная часть территории лежит на суглинистых и супесчаных почвах, где можно обойтись и ленточных фундаментом.
Правда, надо учитывать, что нагрузка на супесчаные почвы, например, будет большей, то есть, усадка дома будет большей, в отличие от тех же торфяных почв. Впрочем, это уже мелочи. А вот смета строительства от этого параметра зависит сильно.
Глубина промерзания грунта
Обычно принято считать, что любой фундамент надо строить таким образом, чтобы его подошва была ниже глубины промерзания. Это не совсем так: здесь всё полностью зависит от типа почв.
В тех же горных районах России уровень промерзания вообще никак не учитывается. Разумеется, что в регионах с экстремальным климатом, типа Крайнего Севера, всё несколько иначе: там, в основном, возводят свайные фундаменты, для которых промерзание – лишь “лёгкий чих”.
Карта нормативной глубины промерзания грунта в разных регионах России
В центральных районах страны всё несколько иначе: здесь действительно лучше принять за правило, что глубина залегания должна быть меньше глубины промерзания. В целом, можно сказать так: глубина промерзания – один из критериев, но далеко не самый важный. Смета строительства изменяется в данном случае не сильно.
Уровень грунтовых вод
В среднем, уровень залегания грунтовых вод колеблется на территории страны в пределах от 1,5 до 2 м, но надо учитывать, что это именно усредненный показатель, статистический, так сказать.
Инженеры обычно рекомендуют следующее:
- Минимальная глубина залегания основания – не менее 0,5 м;
- Желательно, чтобы подошва основания располагалась ниже уровня залегания вод (особенно если в доме будут подвалы).
Средняя глубина залегания грунтовых вод на территории России
Поскольку каркасный дом и нужный для него столбчатый фундамент относительно лёгкие, то глубина залегания обычно проходит выше этого уровня, так что, обладателям подобных строений беспокоиться не о чем.
С другой стороны, если основание дома залегает ниже уровня воды, то тот же столбчатый использовать уже будет нельзя, особенно в сейсмоопасных зонах типа Камчатки. А вот смета строительства в этом случае действительно будет сильно увеличена, но смета в каждом конкретном случае будет всегда различаться.
Тип почвы и несущая способность разных типов грунтов
Тип почвы – важнейший критерий при выборе основания для дома. Условно все типы российских почв можно разделить на следующие:
- растительные;
- иловые или торфяные;
- гравелистые, крупнопесчаные и мелкопесчаные;
- пылеватые и мелкопесчаные;
- суглинки.
Самый лучший тип почвы для строительства дома – гравелистые. Они и не слишком твёрдые, как те же горные, например, но и не слишком мягкие, как песчаные. Но это уже почти идеальные условия, которые в реальной жизни встречаются нечасто.
Карта типов почв России
Иловые и торфяные почвы – самые неподходящие. Кстати, строить на них дом вообще нельзя. По сути, это то же самое, что возводить основание прямо посередине большого болота. На растительном грунте глубина залегания основания дома может варьироваться от 0,5 до 1 м. На гравелистых – хватит и 0,5 м.
Смета строительства, понятное дело, тоже будет сильно зависеть от типа почвы, так как от неё, в свою очередь, будут зависеть и основные показатели самого фундамента. Кстати, толщина стены вместе с утеплителем тоже будет влиять на размер фундамента и его конечную стоимость. Все эти факторы обязательно надо учитывать.

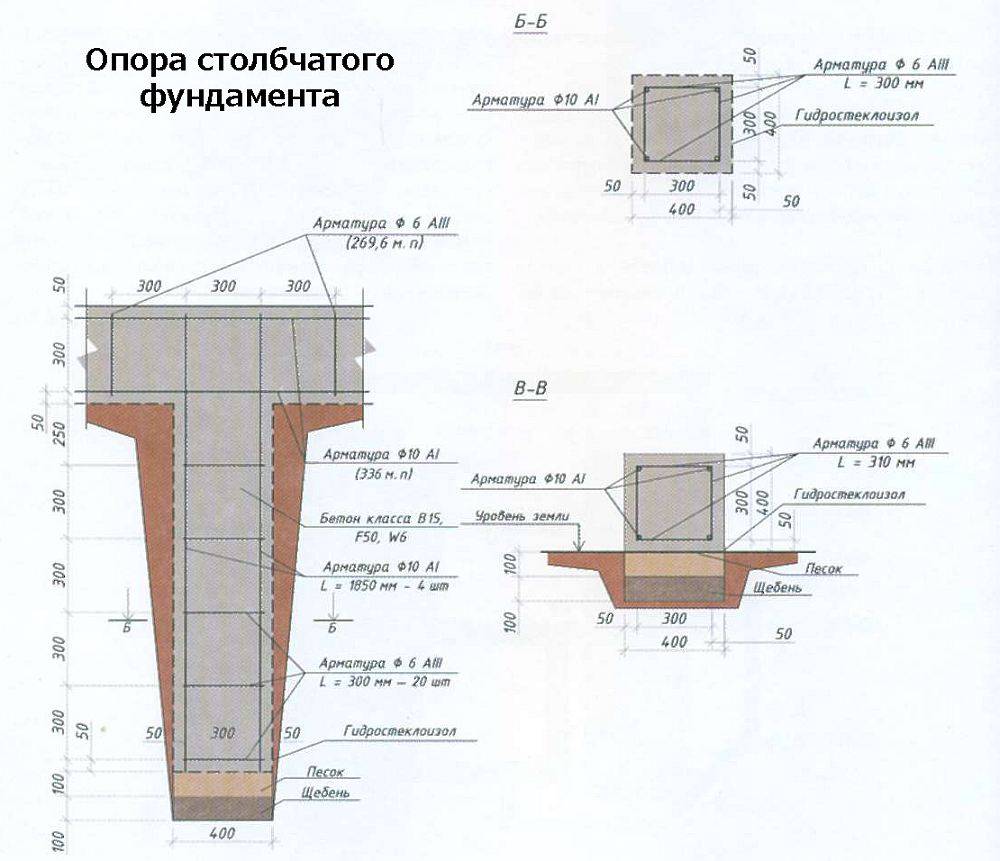

Устройство столбчатого фундамента
Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.
Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.
Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см
В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.
Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.
Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.
Расчет столбчатого фундамента с примером
Фундаментное основание столбчатого типа представляет собой бетонную или металлическую раму (ростверк), опирающуюся на вертикальные столбы, заглубленные в грунт на определенную глубину.
Материалом для устройства столбов может служить железобетон, полнотелый глиняный кирпич, блоки, металлические трубы или бутовый камень. В нижней части каждой опорной колонны может быть предусмотрена более широкая подошва для увеличения площади опоры. Поперечное сечение вертикальных опор может быть круглым или квадратным.
Надежность фундаментной конструкции в значительной мере зависит от расчета столбчатого фундамента и правильного расположения опорных столбов, которые должны быть установлены:
- под всеми углами здания;
- в местах примыкания и пересечения стен;
- на прямых участках ростверка не далее двух метров друг от друга.
Конструкция рамы ростверка должна служить опорой для всех несущих стен и перегородок. При большой длине здания следует предусмотреть дополнительные поперечные перемычки для обеспечения более надежной связи между продольными балками.
Инструкция для калькулятора расчета габаритов и количества материалов столбчатого фундамента
Укажите необходимый масштаб чертежей.
Выберите один из предложенных 4 вариантов тип фундамента. Тип 1, 2 с круглым основанием рационально использовать при наличии бура. Тип 3-4, если ямы под основания будут выкапываться при помощи лопаты. Выбор сечения столба зависит от того какие материалы для опалубки планируется применить, если доска – прямоугольное, а если пластиковые трубы или свернутый в трубочку рубероид – круглое.
Впишите габариты столбов в миллиметрах:
A – Высота основания зависит от веса дома и характера почвы на стройплощадке. Значение параметра A принимается не менее 300 мм.
H – Высота столба – это расстояние от верхней плоскости основания до ростверка, зависит от глубины закладки фундамента и от уровня поднятия над почвой. Заглубленные свайные фундаменты применяют для пучинистых грунтов – глин, суглинков, столбы погружают ниже уровня промерзания почвы (600-1800 мм). Мелкозаглубленные используют для слабопучинистых грунтов – глубина закладки до 600 мм
Обратите внимание, ростверк следует приподнять от земли (для избежания деформации конструкции через сезонное движение грунта) минимум на 50 мм, если стройка ведется на песчаном грунте и не меньше 150 мм при подвижной, пучинистой почве
Величины B и B1 это характеристики сечения столба. Для легких построек значения B принимают от 100 до 250 мм, а B1 250-400 мм, для домов большего веса (бревенчатых например). Значения сечения столба заметно влияют на расход бетона, поэтому целесообразно принимать наименьшие допустимые поперечные размеры столбов с учетом действующих нагрузок и особенностей грунта на Вашем участке.
